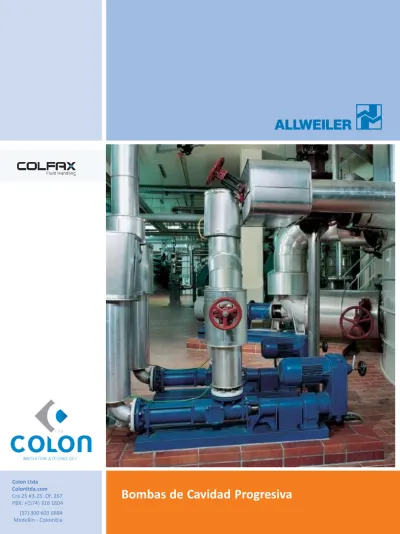

Bombas de Cavidad Progresiva
Colon Ltda Colonltda.com Cra 25 #3-25. Of. 267 PBX: +(574) 316 1604 (57) 300 603 6884 Medellín - Colombia
>> Gama Completa de Bombas de Cavidad Progresiva
Bombas Adaptadas para su Aplicación
Sus necesidades de bombeo requieren de soluciones de transferencia de
fluidos que se han diseñado y fabricado con un extenso conocimiento de las
ventajas únicas de la tecnología cavidad progresiva. Las bombas Allweiler de
C.P. de Colfax Corp. ofrecen un rendimiento fiable, eficiente y estable para un
amplio rango de líquidos incluyendo fluidos altamente viscosos, neutros o
agresivos con aire arrastrado, o incluso con fibra y contenido de sólidos.
El rango de bombas de Cavidad Progresiva ALLWEILER está conformado
desde pequeñas bombas de dosificación, bombas en inox certificadas
(alimentos, cosméticos, farmacéutica), diseño integrado, bombas con
estatores de igual geometría al rotor, bombas verticales para tanques y
tambores (estator sumergido), bombas de entrada amplia. ALLWEILER ofrece
una gama completa de bombas para un amplio rango de aplicaciones, lo que
asegura una solución de bombeo económica y confiable para su
requerimiento.
Otras Ventajas
•
Alta precisión en dosificación de
floculantes, precipitantes, agentes
neutralizantes o para muestreo
•
Bombeo continuo, muy suave, y sin
pulsaciones
•
Velocidades de cizallamiento bajas
mantienen la estructura del líquido
•
Excelente capacidad de auto-cebado,
incluyendo líquidos altamente
contaminados y fluidos difíciles de
manejar.
•
Disponible en varios materiales de
construcción.
•
Apropiado para productos con
contenido de sólidos secos hasta un
45%.
>>
Bombas de Cavidad Progresiva
Principio de bombeo
La bomba de cavidad progresiva ALLWEILER es una bomba de
desplazamiento positivo autocebante rotativa. Los elementos de
bombeo son el tornillo giratorio excéntrico (rotor) y el estator fijo con recubrimiento en elastómeros resistentes a la abrasión. En cualquier plano de la sección transversal, los elementos del estator están en contacto entre sí en tres puntos (AE1L y Tecflow), o dos puntos (AE y los otros tipos). Estos puntos forman tres (2:3) o dos (1:2) líneas de sellado a lo largo de la longitud de las etapas del estator. El material está contenido en las cavidades cerradas selladas, que se forman a medida que el rotor gira y es desplazado axialmente y de forma continua desde la succión a la descarga de la bomba.
ALLWEILER suministra varios tipos de bombas para instalaciones
de pozos horizontales, verticales y húmedas. El diseño de la
bomba, el conjunto de rodamiento, tipo de sello del eje, y la
selección del material se pueden adaptar para satisfacer de
manera óptima cada aplicación particular.
Las bombas se suministran como capsula cerrada/bloque. Cualquier diseño puede ser utilizado con un reductor de velocidad u otros tipos de controladores. Las velocidades de la bomba también se pueden controlar mediante el uso de un variador de frecuencia.
Bombeo de lodos con contenido de solidos abrasivos
El bombeo de lodos que contienen sólidos abrasivos requiere el ajuste de la presión diferencial máxima por fase para maximizar la vida útil del elemento de bombeo. La siguiente tabla muestra toda la presión máxima por etapa según la naturaleza abrasiva de una suspensión. Abrasivos suaves serían agua con algunos sólidos orgánicos. La abrasión Media sería lodos con sólidos blandos, tales como lechadas de arcilla o suspensiones de yeso. Abrasivos pesados serían lodos que contienen sólidos más duros, como el polvo de esmeril, compuesto para pulir, arena o lodos con arenilla.
Bombeo de lodos con contenido de solidos abrasivos
Presión máx.. Por etapa en PSI Ninguna Suave Media Pesada
2:3 Pared desigual 58 58 52.5 22.5 1:2 Pared completa 174 120 70 30 Descarga Estator Rotor Acople universal tipo PIN Barra de acoplamiento Succión Soporte de rodamiento Eje motriz 1:2 Pared desigual 87 60 35 15
Aplicaciones
Para el bombeo de una amplia gama de líquidos incluyendo de alta viscosidad, neutral o fluidos agresivos con aire arrastrado, o con fibra y contenido de sólidos.
Algunas de las industrias atendidas se
encuentran en los sectores químicos,
petroquímica, pulpa y papel, jabones y grasas, pinturas y látex, alimentos y bebidas,
cosméticos, plásticos, cerámica, aguas
>> Bombas de Cavidad Progresiva
AE y otras bombas de la
serie utilizan elementos
de bombeo de geometría
lóbulo 1:2
Rotores huecos opcionales
proporcionan altas
velocidades de operación,
mayor vida útil y
funcionamiento silencioso
de baja vibración.
Juntas universales con pasadores
resistentes con bujes endurecidos
intercambiables son herméticos a los gases
y a los líquidos, utilizando una manga de la
cubierta elastomérica con bandas de
sujeción resistentes a la corrosión.
Estator de paredes iguales
(opcional)
Series AE – Diseño ID
Configuración de Montura del Rodamiento
El cuerpo de aspiración tiene un diseño eficiente de flujo.
La entrada se puede rotar en incrementos de 90 °
Nuestra cámara de sellado de diseño modular permite empaques de, simple o doble
sello
El rodamiento como un conjunto puede ser completamente presionado desde el eje de
accionamiento.
Sello de eje accesible sin necesidad de desmontar completamente la bomba.
>> Bombas de Cavidad Progresiva Tipo
Bloque / Capsula cerrada
Las bombas de cavidad progresiva ALLWEILER tipo
bloque / capsula cerrada ofrecen un diseño de
ahorro de espacio económico para el comercio, la
industria, manejo de agua y tratamiento de aguas
residuales.
La bomba de AEB1L es la geometría estándar 1:2
rotor-estator.
Las bombas Tecflow y AEB1L son de 2:3. Larga
geometría del rotor-estator.
La Tecflow y AEB1L ofrecen 100% mayor flujo a
velocidades similares en comparación con las
bombas convencionales con elementos de tamaño
bombeo de geometría similares 1:2.
Características de la bomba.
•
Rápido suministro de la bomba
debido
a
la
utilización
de
componentes
estándar,
fiables
utilizados con éxito en miles de
aplicaciones de campo.
•
Empaquetadura dividida fácilmente
desmontable.
•
Menor diámetro del sello del eje
reduce
velocidad
superficial
y
coeficiente de fricción
•
Zona del sello del eje de fácil acceso
resultado de un diámetro de la
unidad de brida más pequeña y de la
empaquetadura fácilmente
desmontable
•
Eje con recubrimiento resistente al
desgaste en la zona de la caja de
empaquetadura
Beneficios de las bombas
•
Funcionamiento estable
•
Alta precisión de dosificación
•
Diseño corto, de ahorro de espacio
como una bomba de cápsula
cerrada/bloque
•
Mejora la eficiencia global debido a
las tres cavidades de bombeo
cerradas y un espesor de pared de
elastómero más consistente, el cual
reduce el deslizamiento, por ende el
desgaste de la bomba.
Series AEB – Diseño IE
Configuración de acoplamiento cerrado
Caja del sello muy abierta para un excelente lavado del sello mecánico
Juntas universales reforzadas con pasadores con bujes endurecidos intercambiables. Acoples de cubierta elastomérica con bandas de sujeción resistentes a la corrosión que encapsulan la junta del pasador y la junta lubricada para proporcionar
un sellado hermético contra gases y líquidos. Cuerpo de aspiración
que mejora la hidrodinámica, la carcasa de aspiración se puede girar con incrementos de 90°.
Sin juego, conexión de eje hueco para el motor del engranaje mediante un conjunto de abrazaderas.
Lugares para Inspección /limpieza proporcionados en la mayoría de los modelos.
Series AEB
(Acoplamiento cerrado / Tipo de bloque)
El volumen constante de las cavidades opuestas produce acción de bombeo suave y sin pulsaciones.
TORQUE REQUIREMENTS
>>
Estatores de pared simétrica o asimétrica
Ventajas de los estatores de paredes simétricas
Dependiendo del líquido bombeado, los estatores de elastómero están disponibles ya sea con paredes simétricas o asimétricas. Las ventajas de los estatores con espesor de pared simétricos son:
•
Torque de arranque y funcionamiento más bajo
•
Requisitos de energía reducidos, funcionamiento
silencioso, bombeo sin pulsaciones
•
Flujo más estable, mejor eficiencia volumétrica.
•
Mayor capacidad de presión
•
Menores costos de reemplazo con elastómeros costosos
Junta Universal Tipo Pin
• Sólo 4 piezas de desgaste• Piezas de desgaste endurecidas a 64 HCR
• Sin sellos axiales
• Lubricados con aceite
• Económica para reemplazar
• Fácil mantenimiento
• Juntas universales reforzadas con pasadores con bujes endurecidos intercambiables. Acoples de cubierta elastomérica con bandas de sujeción resistentes a la corrosión que encapsulan la junta del pasador y la junta lubricada para proporcionar un sellado hermético contra gases y líquidos Estator asimétrico Estator simétrico
Requerimientos de Torque
T S C T NON-EQUAL STATORT= f[n] Torque es función de la velocidad T S E T=f[n] T N C WORK T N E n
La potencia del motor necesaria para superar la fricción creada por el ajuste a presión del rotor y el estator en un estator de paredes simétricas es de aproximadamente 60% de la de un estator de paredes asimétricas. Esto es consecuencia de un contacto de superficie más pequeña.
8
T N E Torque para estatores simétricos bajo operaciones normales T N C Torque para estatores asimétricos bajo operaciones normales T S E Torque para estatores simétricos al arranque T S C Torque para estatores asimétricos al arranque T Torque
N Velocidad EQUAL WALL STATOR
FLEXING
Guía del buje Rotor
Buje tipo Pin
Empaquetadura Banda de sujeción Barra de acople Empaque de retención
>>
Bombas de Cavidad Progresiva de Entrada Amplia
El diseño de tornillo sinfín evita que el producto se encapsule y ayuda el paso del flujo hacia los elementos de bombeo
Mejora la eficiencia volumétrica y presión positiva para el elemento de bombeo Biela encapsulada reduce atascamientos Cuerpo de aspiración reducido gradualmente hacia la entrada de los elementos de bombeo
Series AE-Z D
Series AEN _R G
Bomba de doble tornillo sinfín de entrada amplia con un diseño de zona de compresión; no hay necesidad de un disyuntor de puente.
Protección de marcha en seco térmica
Medición de la temperatura mediante un sensor en el elastómero del estator , el cual apaga el motor de la bomba cuando se excede el punto de ajuste de alta temperatura. Adecuado para todo tipo de líquidos a ser bombeados.
Estatores ajustables
(Patente-N o. D E 3641 855)Para el ajuste de la compresión del elastómero del estator en el rotor. A medida que el estator y el rotor se desgastan, la compresión se puede ajustar a una condición "como nueva", la cual extiende la vida de la bomba. También se puede utilizar para aflojar el ajuste de compresión entre el rotor y el estator para disminuir el requerimiento de torque de arranque.
>>
Rangos de funcionamiento
10
Series Diseño de bomba
Caludal a ? p = 0 bar max. Temperatura del fluido bombeado Presión de descaga max. ? p C a ja d e r o d a m ie n to C o n s o p o rt e T o rn ill o d e a lim e n ta ci ó n L im p ie z a r á p id a L im p ie z a i n s it u
USgpm m3/h l/min ºF ºC PSI bar PSI bar
AE. E-ID • 1980 450 7500 300 150 85 6 230 16 AEB E-IE • 765 174 2900 210 100 85 6 230 16 AE.N-ID • 1280 290 4850 300 150 232 16 230 16 AEB N-IE • 490 111 1850 210 100 175 12 230 16 AE.H-ID • 765 174 2900 300 150 350 24 360 25 AEB 4H-IE • 53 12 200 210 100 350 24 360 25 AE. N-RG • • 132 30 500 300 150 230 16 230 16 TECFLOW • 820 186 3100 104 40 58 4 230 16 AE.N-ZD • • 198 45 750 300 150 260 18 275 19 AEB.N-ZE • • 198 45 750 210 100 175 12 190 13 ANP • 11 2.5 42 300 150 175 12 230 16 ANBP • 11 2.5 42 210 100 175 12 230 16 ASP • • 11 2.5 42 300 150 175 12 175 12 ASBP • • 11 2.5 42 210 100 175 12 175 12 ADP • 3 0.6 10 300 150 175 12 320 22 ADBP • 3 0.6 10 210 100 175 12 320 22 ACNP • • • 125 29 480 266 130 175 12 175 12 ACNBP • • • 125 29 480 210 100 175 12 175 12
Bomba de diseño en bloque 20 bar/290 PSI posible para tamaños 380, 750, 1450, 2700 10 bar/145 PSI en caso de estatores simétricos 25 bar/360 PSI posible para tamaños 380, 750, 1450 Los datos de rendimiento indicados son para ser utilizado únicamente como una referencia.
Presiones de descarga hasta 150 bar/2175 PSI están disponibles bajo pedido
Los siguientes materiales pueden ser utilizados dependiendo del tipo de bombeo y de la serie:
Rotor Stator Elastomers
304 Acero inoxidable X5CrNi 18 10 WB Natural Rubber/Butadien B Butyl Rubber Acero industrial X210CrW 12 P Perbunary/Buna N HP High Nitrile 316 Acero inoxidable X6CrNiMoTi 17 12 2 N Neoprene SL Silicone Rubber
Y Hypalon VU Polyurethane E EPDM PE Polyethylene V Fluoroelastomer PTFE Polytetrafluorethylene
Contacte a un representante de Colfax para materiales no indicados..
Presión de descarga máx. Pd
ALGUNAS BOMBAS DE CAVIDAD PROGRESIVA ALLWEILER
Series
Max. flujo
GPM
Max. Presión descarga
PSIG
bar
2
Viscosidad
mm /s
Temperatura Max.
°F
°C
Instalación: Horizontal/Vertical
Montaje: Pared/Pedestal
Instalación en seco
Instalación en tanque
Acople magnético
l/min
Fluido Bombeado
Agua
Aguas residuales
Petroleo y lubricantes
Refrigerantes
Transferencia de calor
Químicos
Alimentos, bebidas,
farmacéuticos.
Water
Waste
Oil
Cool
Heat
Chem
Food
Waste
Chem
Food
AE.H-ID
766
2,900
363
270,000
302
150
•
/--/
•
•
-25
Waste
Chem
Food
AEB.4H-IE
53
200
363
270,000
212
100
•
/--/
•
•
-25
Series
Max. flujo
GPM
Max. Presión descarga
PSIG
bar
2
Viscosidad
mm /s
Temperatura Max.
°F
°C
Instalación: Horizontal/Vertical
Montaje: Pared/Pedestal
Instalación en seco
Instalación en tanque
Acople magnético
l/min
Fluido Bombeado
Agua
Aguas residuales
Petroleo y lubricantes
Refrigerantes
Transferencia de calor
Químicos
Alimentos, bebidas,
farmacéuticos.
Water
Waste
Oil
Cool
Heat
Chem
Food
11Waste
Chem
Food
ANP
11
42
232
20,000
302
150
•
/--/
•
•
-16
Waste
Chem
Food
ANBP
11
42
232
20,000
212
100
•
/--/
•
•
-16
Series
Max. flujo
GPM
Max. Presión descarga
PSIG
bar
2
Viscosidad
mm /s
Temperatura Max.
°F
°C
Instalación: Horizontal/Vertical
Montaje: Pared/Pedestal
Instalación en seco
Instalación en tanque
Acople magnético
l/min
Fluido Bombeado
Agua
Aguas residuales
Petroleo y lubricantes
Refrigerantes
Transferencia de calor
Químicos
Alimentos, bebidas,
farmacéuticos.
Water
Waste
Oil
Cool
Heat
Chem
Food
ALGUNAS BOMBAS DE CAVIDAD PROGRESIVA ALLWEILER
Waste
Chem
Food
AE.E-ID
1,981
7,500
232
300,000
302
150
•
/--/
•
•
-16
Waste
Chem
Food
ALL-OPTIFLOW AE1F
1,004
3,800
232
300,000
275
135
•
/--/
•
•
-16
Series
Max. flujo
GPM
Max. Presión descarga
PSIG
bar
2
Viscosidad
mm /s
Temperatura Max.
°F
°C
Instalación: Horizontal/Vertical
Montaje: Pared/Pedestal
Instalación en seco
Instalación en tanque
Acople magnético
l/min
Fluido Bombeado
Agua
Aguas residuales
Petroleo y lubricantes
Refrigerantes
Transferencia de calor
Químicos
Alimentos, bebidas,
farmacéuticos.
Water
Waste
Oil
Cool
Heat
Chem
Food
12Waste
Chem
Food
ADBP
3
10
174
12
20,000
212
100
•
/--/
•
•
-Food
ALLCLEAN ACNP
127
480
174
12
150,000
266
130
•
/--/
•
•
-C olfa x America s
C olfax and A llweiler A t-A -G lance
C olfax C orporation
Colfax Corporation es un líder mundial en el desarrollo, ingeniería, fabricación, distribución, servicio y soporte de los sistemas de manejo y transporte de fluidos. Especializada en bomas de desplazamiento positivo y tecnologías centrífugas, nuestros productos son compatibles con una amplia gama de industrias, desde la Generación Eléctrica, Petróleo y Gas, Marina comercial y armada, hasta una amplia gama de aplicaciones industriales. Desde hace más de 10 años, Colfax se ha mantenido a la vanguardia de la gestión de manejo de fluidos, centrándose en las necesidades del cliente para un rendimiento fiable en todo el mundo.
C olfa x Europa
C olfax A mericas
Colfax Américas sirve como el proveedor de soluciones en aplicaciones de manipulación de fluidos a través de Norte y Sur América. Nuestra amplia red de vendedores directos, distribuidores y representantes nos permite proveer a nuestros clientes con el apoyo local de ventas y el inventario que necesitan.
Nuestros clientes representan diversos mercados de uso final, incluyendo la generación de energía, el transporte de petróleo crudo, refinería, fabricación de maquinaria, marina, procesamiento de hidrocarburos, la pulpa y el papel, el polímero y otros procesos industriales. Los productos Colfax cumplen con los estrictos requisitos de las aplicaciones de nuestros clientes y pueden ofrecer un rendimiento preciso, sin pulsaciones, y confiable. Nuestro equipo experimentado de ingenieros puede ayudarle a resolver diseños complejos, aplicaciones y problemas del proceso. Diseñamos y desarrollamos sistemas para satisfacer las necesidades únicas de nuestros clientes de las Américas y en todo el mundo.
A llweiler
Con más d e 140 años d e exp erien cia, Allw eiler AG, una unidad de Colfax Corp, es el fabric ante de bombas más antiguo d e Alemania y atiend e dif eren tes industrias en todo el mundo. Allweiler tien e una op eración totalmente in tegrad a, con la más amplia of erta d e produc tos como: bo mbas c entrífugas d e precisión, d e tres d e tornillos, bo mbas de cavidad progresiva, d e propulsor, peristáltic as, de rotor- lobular es y triturador es, así como los sistemas grandes d e arrastre. Allweiler invierte continuamen te en nuevas metod olog ías d e d iseño y producc ión. Como resultado, usted ahorrará din ero tan to en la fase d e propu esta y seguirá b eneficiándos e de un a instalación simplificad a, bajos costos de mantenimiento y servicio. Localizada en Radolfzell, Bo ttrop y Gottmad ingen, Alemania, Allweiler es líder en las tecn olog ias de bo mbas para los sec tor es marítimo, p etró leo y gas, proc esamien to de químicos, produc tos qu ímicos especializados y aplicaciones de aguas residuales.
