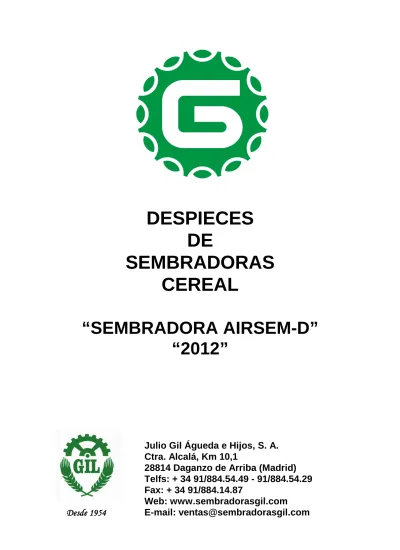

DESPIECES DE SEMBRADORAS CEREAL

(1)

DESPIECES

DE

SEMBRADORAS

CEREAL

“SEMBRADORA AIRSEM-D”

“2012”

Julio Gil Águeda e Hijos, S. A.

Ctra. Alcalá, Km 10,1

28814 Daganzo de Arriba (Madrid)

Telfs: + 34 91/884.54.49 - 91/884.54.29

Fax: + 34 91/884.14.87

Web: www.sembradorasgil.com

Desde 1954

_{E-mail: [email protected]}

(2)

(3)

CUERPO SIEMBRA DIRECTA DISCO 2012

Nº CÓDIGO DENOMINACIÓN CANT. Nº CÓDIGO DENOMINACIÓN CANT.

2 IR06762 TUERCA AUTOBLOCANTE 7/16" R.W. G5 1 35 IR67635 PERNO MARCA PROFUNDIDAD 1 3 IR06763-1 TUERCA AUTOBLOCANTE 5/8" NF. G5 Z.D. 8 36 IR67636 MUELLE PERNO MARCA PROFUNDIDAD 1 4 IR067641 TUERCA AUTOBLOCANTE 3/4" R.W. G5 Z.D. 1 37 IR67637 CASQUILLO GIRO RUEDA ENTERRADO 1 5 IR06765 TUERCA ½" R.W. 1 39 IR0676556 ARANDELA SEPARADORA RUEDA ENTERRADO 2 6 IR06766 TUERCA 5/8" G5 Z.D. 1 40 IR067640 BUJE RUEDA DE CIERRE DEL SURCO 1 7 IR06767 PLACA SUPERIOR SOPORTE A CUERPO 1 41 IR067641I MUELLE RUEDA DE CIERRE DEL SURCO I 1 8 IR067683 ARANDELA EJE GIRO BRAZO 4,5 MM 1 IR067641D MUELLE RUEDA DE CIERRE DEL SURCO D 1 IR067684 ARANDELA EJE GIRO BRAZO 5,0 MM 1 42 IR067642 ARANDELA 50 MM TOPE MUELLE BRAZO 1 IR067685 ARANDELA EJE GIRO BRAZO 5,5 MM 1 43 IR067643 ARANDELA 30 MM TOPE MUELLE BRAZO 1 9 IR06769 TENSOR ANCLAJE CUERPO 1 44 IR067644 ARANDELA EXT. BUJE RUEDA ENTERRADO 1 10 IR067610 ARANDELA DE FIJACIÓN 1 45 IR067645 ARANDELA EXT. BUJE RUEDA DE CIERRE

SURCO 1

11 IR067611I CUERPO SEMBRADOR IZQUIERDO 1 47 IR067647B ARANDELA SEPARADOR RUEDA REG. PROF. 12 1 IR067611D CUERPO SEMBRADOR DERECHO 1 48 IR0676483D TUERCA 5/8" D ROSCA FINA 1 14 IR067670I RUEDA CONTROL PROFUNDIDAD I 1 IR0676483I TUERCA 5/8" I ROSCA FINA 1 IR067670D RUEDA CONTROL PROFUNDIDAD D 1 56 IR067648I RUEDA DE CIERRE DEL SURCO I 1 15 IR067655 RUEDA APRIETA SEMILLA COMPLETA 1 IR067648D RUEDA DE CIERRE DEL SURCO D 1 16 IR0676161 BRAZO RUEDA ENTERRADO 2006 1 57 IR067657 DISCO ABRESURCO 1 17 IR0676171 TORNILLO 5/8"x3" R. NF. G5 Z.D. 5 58 IR067658BI EJE ESTRIADO 2006 I 1 19 IR067619 TORNILLO ESP ½"x103 MM R.W.7/16" G2

Z.D. 1 IR067658BD EJE ESTRIADO 2006 D 1 21 IR0676211 TORNILLO 5/8"x4" R.W. G5 Z.D. 1 59 IR067659 BUJE EJE LARGO 1 22 IR067622 TORNILLO 3/4"x4 3/4" R.W. G5 Z.D. 1 60 IR067660 PLACA REGULACIÓN PROFUNDIDAD 1 23 IR0676231 PRISIONERO1/2"X2 3/4" R.W. 1 63 IR067663I MUELLE RUEDA ENTERRADO I 1 24 IR067624 SOPORTE CUERPO SIEMBRA 1 IR067663D MUELLE RUEDA ENTERRADO D 1 25 IR0676251 EJE GIRO BRAZO 2012 1 64 IR067664 ARANDELA SAE 1070 32x40x0,25 MM 1 26 IR0676262I BRAZO FUNDIDO I 1 65 IR067665 ARANDELA PLANA 38x20,2x3,2 MM Z.D. 1 IR0676262D BRAZO FUNDIDO D 1 66 IR067666 CHAVETA 4x50 MM 1 27 IR067627 PERNO SUJECIÓN HORQUILLA Y MUELLE 1 67 IR067667B TUERCA ALMENADA 3/4" ROSCA N. F. G5 Z. D. 1 28 IR067628 CAÑO TOPE MUELLE BRAZO 1 68 IR067668 ENGRASADOR CURVO 1/8" - 90º 2 29 IR067629 MUELLE BRAZO 1 69 IR06767012D TORNILLO SUJECIÓN RUEDA CONTROL D 2006 1 30 IR067630 TOPE MUELLE BRAZO 1 IR06767012I TORNILLO SUJECIÓN RUEDA CONTROL I 2006 1 31 IR067631 MUELLE 1

(4)

(5)

BRAZO FUNDICIÓN 2012

Nº CÓDIGO DENOMINACIÓN CANTIDAD

1 IR0676261 ENGRASADOR CURVO 1/8" 45º 1 2 IR0676262D BRAZO FUNDIDO D 1 IR0676262I BRAZO FUNDIDO I 1 3 IR0676263 BUJE GIRO BRAZO 2 5 IR0676265 BUJE GIRO BRAZO RUEDA ENTERRADO 2 6 IR0676266 BUJE GIRO RUEDA DE CIERRE DEL SURCO 2 7 IR06762673 TOPE BRAZO ENTERRADO 2006 1 8 IR0676268 ENGRASADOR EXAGONAL PROLONGADO 1/8" 2 9 IR067661 TUERCA AUTOBLOCANTE 5/8" R. W. G5 Z. D. ALT. 12 MM 1 10 IR0676269 SOPORTE ZAPATA DESMONTABLE 1 11 IR0676262I BRAZO FUNDICIÓN DERECHO 1 IR0676262D BRAZO FUNDICIÓN IZQUIERDO 1

(6)

(7)

CUERPO SEMBRADOR / 05

1 IR06761110I REJA DE SIEMBRA IZQUIERDA 1 IR06761110D REJA DE SIEMBRA DERECHA 1 2 IR0676114 TUBO CAÍDA PLÁSTICO DOBLE 1 3 IR0676113 ABRAZADERA METÁLICA 1 4 IR06761111 TORNILLO 5/16" R. W. G5 Z. D. 2 5 IR0676141 TUERCA AUTOBLOCANTE 2 6 IR0676116I TUBO DE CAÍDA I 1 IR0676116D TUBO DE CAÍDA D 1 7 IR0676115 TUBO CAÍDA PLÁSTICO SENCILLO 1 10 IR067611I CUERPO SEMBRADOR IZQUIERDO 1 IR067611D CUERPO SEMBRADOR DERECHO 1

(8)

(9)

BUJE EJE LARGO

1 IR0676591 BUJE LARGO 1

2 IR0676582 GUARDAPOLVO 1

3 IR0676133 ANILLO 1

(10)

(11)

PLACA REGULACIÓN PROFUNDIDAD

1 IR0676601 PLACA REGULACIÓN 1

2 IR0676602 PERNO PLACA 1

3 IR0676603 BUJE ESTRIADO PLACA REGULACIÓN 1 6 IR067660 PLACA REGULACIÓN PROFUNDIDAD 1

(12)

(13)

TENSOR ANCLAJE CUERPO

1 IR067691 ANCLAJE MUELLE 1

2 IR067692 TORNILLO REGISTRO TENSOR 1 3 IR067693 PASADOR ELÁSTICO 3/16"x2 1/4" 1 9 IR06769 TENSOR ANCLAJE CUERPO 1

(14)

(15)

EJE ESTRIADO

1 IR0676125 RETÉN ---2 IR067658BD EJE ESTRIADO DERECHO 2006 ---IR067658BI EJE ESTRIADO IZQUIERDO 2006

(16)

(17)

---DISCO ABRESURCO 2006

1 IR0676571 RODAMIENTO CÓNICO 2 2 IR0676572 TORNILLO C/CUADRADA 3/8"x1" R.W. G5 Z.D. 1 3 IR0676573 BUJE DISCO ABRESURCO 1 4 IR0676574 ENGRASADOR RECTO 1/16" 1

5 IR0676575 RETÉN 1

6 IR0676573A BUJE ABRESURCO COMPLETO 1 7 IR0676577 ARANDELA SEPARADORA 3 8 IR06765710 TUERCA AUTOBLOCANTE 3/8" ALT. 9,2 MM R. W. G5 Z. D. 4

9 IR0676129 PISTA RETÉN 1

10 IR2186FF10 DISCO 18"x6 MM 1 11 IR0676576 BUJE PRECARGA 1 12 IR067657 DISCO ABRESURCO 1

(18)

(19)

RUEDA CONTROL PROFUNDIDAD

1 IR161801 GOMA RUEDA 1

2 IR063410 MEDIA LLANTA 4 ½"x15" 2

3 IR0676701I BUJE RUEDA I 1

IR0676701D BUJE RUEDA D 1

4 IR161096 TORNILLO 5/16"x1" R.W. G2 Z.D. 6 5 IR161357 ARANDELA GROWER 5/16" 12 6 IR161627 TUERCA AUTOBLOCANTE 5/16" R.W. G2 Z.D. 12 7 IR0676143 TORNILLO 5/16"x5/8" R.W. G2 Z.D. 6

IR161096 TORNILLO 5/16"x1" R.W. G2 Z.D. (A PARTIR 2006) 6 8 IR067670I RUEDA CONTROL PROFUNDIDAD I 1 IR067670D RUEDA CONTROL PROFUNDIDAD D 1

(20)

(21)

BUJE RUEDA CONTROL

1 IR161308 ARANDELA PLANA 50X20X2 ZN 2 2 IR06767019 ANILLO SOPORTE RETÉN 1 3 IR06767015 ANILLO SEGURIDAD DIN 472 D 47 1 4 IR06767018 RODAMIENTO 6204 2

5 IR06767014 RETÉN Nº5422 1

6 IR0676574 ENGRASADOR RECTO 1/16" 1 7 IR06767012I TORNILLO SUJECIÓN RUEDA CONTROL I 2006 1 IR06767012D TORNILLO SUJECIÓN RUEDA CONTROL D 2006 1 8 IR067670111 GUARDAPOLVO 3/4" 1

9 IR06767016 RETÉN Nº9094 1

10 IR06767017 ARANDELA AJUSTE 1 11 IR06767013 BUJE RUEDA MECANIZADO 1

(22)

(23)

RUEDA ENTERRADO 2012

1 IR0676483D TUERCA 5/8" D ROSCA FINA 1 IR0676483I TUERCA 5/8" I ROSCA FINA 1 2 IR0676151 TUERCA AUTOBLOCANTE 1/4" R.W. G2 Z.D. 3 3 IR0676551 TORNILLO 1/4"x5/8" R.W. G2 Z.D. 3 4 IR0676552D BUJE RUEDA ENTERRADO D 2011 1 IR0676552I BUJE RUEDA ENTERRADO I 2011 1 5 IR0676553 RUEDA 1"x10" 1 6 IR067655D RUEDA ENTERRADO 2012 DERECHA 1 IR067655I RUEDA ENTERRADO 2012 IZQUIERDA 1 7 IR0676556 ARANDELA PLANA 50X16X2 MM 2

(24)

(25)

BUJE RUEDA ENTERRADO 2012

1 IR06765521 BUJE RUEDA ENTERRADO 1 2 IR06765528 RODAMIENTO 6203 2 3 IR06765523 SOPORTE RETÉN BUJE RUEDA ENTERRADO 1 4 IR06765524 GUARDAPOLVO BUJE RUEDA ENTERRADO 1

5 IR06765525 RETÉN Nº5053 1

6 IR0676556 ARANDELA SEPARADORA RUEDA ENTERRADO 2 7 IR06765527 ANILLO SEGURIDAD DIN 472 1 8 IR0676483D TUERCA 5/8" D ROSCA FINA 1 IR0676483I TUERCA 5/8" I ROSCA FINA 1 9 IR06765522I EJE RUEDA ENTERRADO IZQUIERDO 1 IR06765522D EJE RUEDA ENTERRADO DERECHO 1 10 IR0676552D BUJE RUEDA ENTERRADO D 2011 1 IR0676552I BUJE RUEDA ENTERRADO I 2011 1

(26)

(27)

RUEDA DE CIERRE DEL SURCO

1 IR0676611I EJE RUEDA IZQUIERDO 1 IR0676611D EJE RUEDA DERECHO 1 2 IR0676612 RUEDA FUNDICIÓN 1 3 IR0676483I TUERCA 5/8" ROSCA I PASO FINO 1 IR0676483D TUERCA 5/8" ROSCA D PASO FINO 1

4 IR0676484 RODAMIENTO 1

5 IR0676485I BRAZO RUEDA I 1 IR0676485D BRAZO RUEDA D 1 6 IR067665 ARANDELA PLANA 38x20,2x3,2 MM Z.D. 5

7 IR0676487 TAPACUBO 1

8 IR0676481 ANILLO DE SEGURIDAD 1 9 IR0676482I TUERCA ESPECIAL 3/4" R.W. I 1 IR0676482D TUERCA ESPECIAL 3/4" R.W. D 1 11 IR067648I RUEDA DE CIERRE DEL SURCO I 1 IR067648D RUEDA DE CIERRE DEL SURCO D 1

(28)

(29)

DISTRIBUIDOR AIRSEM 2011

Nº CÓDIGO DENOMINACIÓN Nº CÓDIGO DENOMINACIÓN

1 AG90049102 DISTRIBUIDOR CON CEPILLO 44 201002 PASADOR HUECO DIN 1481 4x32 2 AG19800830 CUERPO DISTRIBUIDOR 2011 52 AG90015003 RODAMIENTO 6002 ZZ

3 AG90048063 CUBIERTA DISTRIBUIDOR 55 AG90048072 SOPORTE

4 AG90048064 CILINDRO 56 AG90048071 MEDIA LUNA DISTRIBUIDOR 5 AG19800102 CUBIERTA CILINDRO 2011 57 AG19800870 TRAMPILLA PEQUEÑA

6 AG19800121 CORTINA 2011 58 AG19800880 MUELLE

7 AG19800130 LAMA CORTINA 2011 59 AG19800850 TORNILLO GIRO TRAMPILLA PEQUEÑA 8 AG19800860 TRAMPILLA 2011 60 AG90048074 ENGRANE Z19

9 AG90048073 ENGRANE Z19 62 AG90048075 ENGRANE Z14 10 AG18501391 RASERO 2011 63 AG90048076 ENGRANE Z28

11 AG18500462 AGITADOR 2011 66 201008 PASADOR HUECO DIN 1481 6x26 12 AG90048062 CEPILLO 73 201004 PASADOR HUECO DIN 1481 5x26 13 AG90048068 MANGUITO

14 AG18500041 SOPORTE TORNILLO DOSIFICADOR 2011 15 AG90048069 COJINETE

16 AG90100091 TORNILLO DOSIFICADOR 17 AG90015001 RODAMIENTO I

18 AG90100093 EJE DISTRIBUIDOR 19 AG90048055 ALETA LIMITADOR

20 AG90062110 PERNO CUBIERTA DISTRIBUIDOR 21 AG90031016 PEGATINA ESCALA

22 AG90051117 FORRO MANGUITO

33 201010 PASADOR HUECO DIN 1481 6x40 36 AG90015009 RODAMIENTO 6005 ZZ

(30)

(31)

VENTILADOR

Nº CÓDIGO DENOMINACIÓN

1 AG18400100 CARCASA I VENTILADOR 2 AG18400200 CARCASA D VENTILADOR 3 AG18400300 ASPAS VENTILADOR 4 AG18400600 REJILLA VENTILADOR 5 AG18400400 ALETA CAUDAL AIRE

6 AG18400500 MUELLE ALETA CAUDAL AIRE 7 AG14009600 EJE VENTILADOR

8 AG14009612 BUJE VENTILADOR 20 AG90010002 CHAVETA 6x6x50 21 AG90010006 CHAVETA 6x6x22 22 AG90015010 RODAMIENTO 6305 ZZ 23 AG90010001 CHAVETA 6x6x36 26 AG90100100 VENTILADOR

(32)

(33)

DISTRIBUIDOR DE AIRE - 09

Nº CÓDIGO DENOMINACIÓN MODELO Nº CÓDIGO DENOMINACIÓN MODELO

2 AG90100101 DISTRIBUIDOR 24 SALIDAS 24 SALIDAS 22 AG13900260 ABRAZADERA METÁLICA REDUCCIÓN ---AG90048024 DISTRIBUIDOR 32 SALIDAS 32 SALIDAS 23 AG10205931 SOPORTE METÁLICO ---AG13100360 DISTRIBUIDOR 32 SALIDAS PLÁSTICO 32 SALIDAS

PLÁSTICO 29 AG10105530 TAPA DIFUSOR ---AG90048023 DISTRIBUIDOR 40 SALIDAS 40 SALIDAS 31 207462 MANGUERA TURBINA AIRSEM ---AG13100610 DISTRIBUIDOR 40 SALIDAS PLÁSTICO 40 SALIDAS

PLÁSTICO 32 AG90051167 REDUCCIÓN ---4.805 DISTRIBUIDOR 48 SALIDAS 48 SALIDAS 33 AG90049104 CODO AMARRE TURBINA COMPLETO ---5 AG90048045 TAPA DISTRIBUIDOR 24 SALIDAS 24 SALIDAS 34 213037 CONTERA i 30 MM EXT GOMA

SETAS 24, 32 Y 40 SALIDAS AG90025018 TAPA DISTRIBUIDOR 32 SALIDAS 32 SALIDAS 213038 CONTERA i 35 MM EXT GOMA SETA 48 SALIDAS AG13100340 TAPA DISTRIBUIDOR 32 SALIDAS

PLÁSTICO

32 SALIDAS

PLÁSTICO 35 207461-1 MANGUERA SALIDA SEMILLA AIRSEM 32 ---AG90025019 TAPA DISTRIBUIDOR 40 SALIDAS 40 SALIDAS 36 AG90048046 REDUCCIÓN SALIDAS 24/12 24 SALIDAS AG13100660 TAPA DISTRIBUIDOR 40 SALIDAS

PLÁSTICO

40 SALIDAS

PLÁSTICO AG90048025 REDUCCIÓN SALIDAS 32/16 32 SALIDAS AG13100440 TAPA DISTRIBUIDOR 48 SALIDAS 48 SALIDAS AG90048027 REDUCCIÓN SALIDAS 40/20 40 SALIDAS 10 AG13900270 ABRAZADERA METÁLICA --- 40 217014-1 MANGUITO INFERIOR AMARRE AIRSEM

42 MM ---11 102013 TORNILLO DIN 933 M-8x20 C8.8 ZN --- 42 104003 TORNILLO DIN 931 M-8x50 C8.8 ZN ---12 202003 ARANDELA PLANA DIN 125 M-8 --- 45 154001 TUERCA DIN 934 M-8 C8 ZN ---13 153010 TUERCA DIN 985 M-8 AUTOBLOCANTE --- 51 213017 MANGUITO CONEXIÓN AIRSEM ---14 AG90051104 JUNTA GOMA

---15 AG14008231 TUBO SUBIDA GRANO SIN SUPLEMENTO 4.572 TUBO SUBIDA GRANO 1030 MM CON

SUPLEMENTO 16 4.242 SOPORTE DOSIFICADOR GRANO ---19 102014 TORNILLO DIN 933 M-8x25 C8.8 ---20 AG90048053 MANGUITO DIFUSOR ---21 AG90048052 SOPORTE MANGUITO DIFUSOR

(34)

(35)

---DISTRIBUIDOR DE AIRE TUBO GORDO - 09

Nº CÓDIGO DENOMINACIÓN MODELO

2 AG17201710 DISTRIBUIDOR 32 SALIDAS TUBO A 32 SALIDAS AG17201620 DISTRIBUIDOR 40 SALIDAS TUBO A 40 SALIDAS AG17201630 DISTRIBUIDOR 48 SALIDAS TUBO A 48 SALIDAS 5 AG13100340 TAPA DISTRIBUIDOR 32 SALIDAS TUBA A 32 SALIDAS AG18501110 TAPA DISTRIBUIDOR 40 SALIDAS TUBO A 40 SALIDAS AG90048050 TAPA DISTRIBUIDOR 48 SALIDAS TUBO A 48 SALIDAS 14 AG12303240 TUBO SUBIDA GRANO 1 ---15 AG12303280 TUBO SUBIDA GRANO 2 ---20 207515 MANGUITO DIFUSOR ANCHO ---21 AG90048052 SOPORTE MANGUITO DIFUSOR ---22 AG13900260 ABRAZADERA METÁLICA REDUCCIÓN ---23 AG10205931 SOPORTE METÁLICO ---29 AG10105530 TAPA DIFUSOR ---31 207462 MANGUERA TURBINA AIRSEM ---32 AG90051167 REDUCCIÓN ---33 AG90049104 CODO AMARRE TURBINA COMPLETO ---34 213037 CONTERA

i

30 MM EXT GOMA SETAS 32 Y 40 SALIDAS

213038 CONTERA

i

35 MM EXT GOMA SETA 48 SALIDAS 35 207461-1 MANGUERA SALIDA SEMILLA AIRSEM 32 ---40 217014-1 MANGUITO INFERIOR AMARRE AIRSEM 42 MM ---42 104003 TORNILLO DIN 931 M-8x50 C8.8 ZN ---45 154001 TUERCA DIN 934 M-8 C8 ZN ---47 AG12303330 JUNTA GOMA TUBO ANCHO ---51 213017 MANGUITO CONEXIÓN AIRSEM ---57 AG17201810 DISTRIBUIDOR 32 SALIDAS TUBO A COMPLETO 32 SALIDAS

AG13100690 DISTRIBUIDOR 40 SALIDAS TUBO A COMPLETO 40 SALIDAS AG17201840 DISTRIBUIDOR 48 SALIDAS TUBO A COMPLETO 48 SALIDAS

(36)

(37)

RUEDA MOTRIZ AIRSEM-D / 12

Nº CÓDIGO DENOMINACIÓN CANTIDAD Nº CÓDIGO DENOMINACIÓN CANTIDAD

1 4.1318 ENVOLVENTE SUP. AIRSEM DISCO CON 1 29 0.773-1 EJE ENGRANE RUEDA SD 05 1 2 102014 TORNILLO DIN 933 M-8x25 C8.8 1 30 00.307 CASQUILLO CORREDERA 1 3 153010 TUERCA DIN 985 M-8 AUTOBLOCANTE 1 31 207072 ENGRASADOR RECTO 1/8 GAS 1 4 206043 CADENA DISTRIBUIDOR SD 1 32 202030 ARANDELA PLANA DIN 125 M-18 ZN 1 5 4.256 PIÑÓN BUJE Z-24 AIRSEM 1 33 153011 TUERCA DIN 985 M-18 AUTOBLOCANTE 1 6 4.684 TRANSMISOR DISTRIBUIDOR 4024D 1 34 4.689 ENGRANE TRANSMISIÓN Z-20 4024D 1 7 200013 RODAMIENTO 6205 ZZ 1 35 206025 CADENA 100 PASOS GT 1 8 207460 ANILLO SEGURIDAD EJES DIN 471 E-60 1 36 00.449 ENVOLVENTE INF. I SOP. RU. SD CON. 1 9 4.256 PIÑÓN BUJE Z-24 AIRSEM 1 37 200013 RODAMIENTO 6205 ZZ 1 10 4.1364 TRANSMISOR EMBRAGUE DISCO 2012 1 38 0.846-2 SOPORTE RUEDA MOTRIZ I SD 06 1 11 4.747 SOPORTE TRANS. SUPER. DISCO COM. 1 39 200020 RODAMIENTO 6206 1 12 202008 ARANDELA PLANA DIN 125 M-18 1 40 0.770 MANGUETA D SD 04 1 13 153011 TUERCA DIN 985 M-18 AUTOBLOCANTE 1 41 207428 DISCO RUEDA 3,00X15" ATAQUE 94 1 14 4.398 CASQUILLO SEPARADOR RODAMIENTO 1 42 200013 RODAMIENTO 6205 ZZ 1 15 200013 RODAMIENTO 6205 ZZ 1 43 207247 ANILLO SEG. EJES DIN 472 I-52 1 16 4.1363 TAPÓN ROSCADO TRANS. EMBRAGUE 1 44 00.432 SUBCONJ. EJE GUÍA RUEDA CONTROL 1 17 4.1362 CASQUILLO SEP. ROD. DISCO 2012 1 45 102080 TORNILLO DIN 931 M-18x90 C8.8 1 18 200013 RODAMIENTO 6205 ZZ 1 46 104073 TORNILLO DIN 931 M-16x100 C8.8 ZN 1 19 4.692 ENGRANE TRANSMISIÓN Z-22 4024D 1 47 00.433 SUBCONJUNTO CAZOLETA SUPERIOR 1 20 206044 CADENA INTERMEDIA SD 1 48 00.320 PLETINA AMARRE CIL. RUEDA MOTRIZ 1 21 4.1333 ENVOLVENTE CENT. AIRSEM DIS. CON. 1 49 104096 TORNILLO DIN 931 M-16X60 C8.8 ZN 1 22 153005 TUERCA DIN 985 M-16 AUTOBLOCANTE 1 50 153011 TUERCA DIN 985 M-18 AUTOBLOCANTE 1 23 200010 RODAMIENTO 6004 ZZ 1 51 216024 CUBIERTA 500X15 TRACCIÓN 1 24 1.1061 CASQUILLO SEPARADOR ENGRANE

DOBLE 1 52 104083 TORNILLO DIN 961 M-14/150X35 8.8 ZN 1 25 1.1058 ENGRANE DOBLE GT-M 1 53 102124 TORNILLO DIN 931 M-10X50 C8.8 1 26 200010 RODAMIENTO 6004 ZZ 1 54 153003 TUERCA DIN 985 M-10 AUTOBLOCANTE 1 27 207247 ANILLO SEG. EJES DIN 472 I-52 1 55 217013 MUELLE NIVELACIÓN AIRSEM 1 28 200013 RODAMIENTO 6205 ZZ 1 56 00.371 CONJUNTO CILINDRO RUEDA MOTRIZ 1

(38)

(39)

ELEMENTOS DE FIJACIÓN Y ARTICULACIÓN DE TOLVA

Nº CÓDIGO DENOMINACIÓN CANTIDAD MODELO

1 153003 TUERCA DIN 985 M-10 AUTOBLOCANTE 1 ---2 202019 ARANDELA PLANA DIN 125 M-10 ZN 2 ---3 104007 TORNILLO DIN 933 M-10X30 C8.8 ZN 1 ---4 213018 PASAMUROS TOLVA AIRSEM 1 ---5 213029 PASAMUROS TOLVA AIRSEM CIEGO 1 ---6 153003 TUERCA DIN 985 M-10 AUTOBLOCANTE 1 ---7 202019 ARANDELA PLANA DIN 125 M-10 ZN 1 ---8 102021 TORNILLO DIN 933 M-10X25 C 8.8 1 ---9 104124 TORNILLO C/PLANA DIN 63 M-8X30 ZN 1 ---10 202003 ARANDELA PLANA DIN 125 M-8 ZN 2 ---11 153010 TUERCA DIN 985 M-8 AUTOBLOCANTE 1 ---12 104088 TORNILLO C/PLANA DIN 63 M-8X20 ZN 1 ---13 212018 RESORTE NEUMÁTICO TAPA 200 N 2 ---14 200062 ANILLO SEGURIDAD DIN 6799 D-6 1 ---15 154001 TUERCA DIN 934 M-8 C8 ZN 1 ---16 4.1316 ANAGRAMA AIRSEM IZQUIERDO 1 IZQUIERDO

4.1315 ANAGRAMA AIRSEM DERECHO 1 DERECHO 17 512458 TAPA AGUJERO SINFÍN AIRSEM 1 ---18 4.1388 SOPORTE D TOLVA AIRSEM DISCO 1 DERECHO

4.1389 SOPORTE I TOLVA AIRSEM DISCO 1 IZQUIERDO 19 4.1390 SOPORTE DELANTERO TOLVA DISCO 1 ---20 4.697 SOPORTE TRASERO TOLVA 1

(40)

(41)

---SINFÍN, ESCALERA Y TOLVA

1 4.633-1 TOLVA AIRSEM DISCOS 12 1 ---2 4.055 CONJUNTO TAPA/CABALLETE 1 TAPA IZQUIERDA

4.327 TAPA AIRSEM C/REFUERZO 1 TAPA DERECHA 5 4.988-1 SUPLEMENTO CARGADOR FRONTAL 12 1 SUPLEMENTO

4.992-1 TAPA SUPLEMENTO CARGADOR FRONTAL 12 1 TAPA

6 4.542 SUBCONJUNTO ESCALERA INFERIOR AIRSEM SD 1 INFERIOR ARRASTRADAS 4.492 SUBCONJUNTO PLATAFORMA SUPERIOR 1 SUPERIOR ARRASTRADAS 7 811 SINFÍN HIDRÁULICO AIRSEM DISCO 1

---8 4.955 TABLA BRIDAS SINFÍN DISCOS 1 ---9 4.1280 SOPORTE SUP. SINFÍN AIRSEM 1 ---10 104080 TORNILLO DIN 931 M-10X60 C8.8 ZN 2 ---11 00.457 MEDIA ABRAZADERA TUBO SINFÍN 1 ---12 154003 TUERCA DIN 934 M-10 C8 ZN 2 ---13 104042 TORNILLO DIN 931 M-10X80 C8.8 ZN 2 ---14 154003 TUERCA DIN 934 M-10 C8 ZN 2 ---15 1.045 ABARCÓN BRIDA AMARRE 1 ---16 154010 TUERCA DIN 934 M-12 C8 ZN 2

(42)

(43)

---CONDUCCIONES VENTILADOR HIDRÁULICO / 12

Nº CÓDIGO DENOMINACIÓN CANTIDAD Nº CÓDIGO DENOMINACIÓN CANTIDAD

1 212175 UNIÓN 3/4 MACHO - 1 ½ MACHO 1 22 212025 MOTOR HIDRÁULICO 1 4 212176 UNIÓN 3/4 MACHO - 1 1/4 MACHO 1 23 AG90100100 VENTILADOR 1 5 212038 UNIÓN ½ MACHO - ½ MACHO 1 24 212029 AISLADOR MANÓMETRO 1 6 212177 ARANDELA METAL-GOMA 1 1/2" 1 25 212023 MULTIPLICADOR (540 RPM) 1 7 212050 UNIÓN 3/4 MACHO - 3/4 MACHO 1 206038 MULTIPLICADOR 1.000 RPM 1 8 212086 LATIGUILLO SAE 100 R2T 3/4" 0,4 M 1 26 212024 BOMBA 1 9 212087 LATIGUILLO SAE 100 R2T 3/4" 2,3 M 1 30 212027 LIMITADORA PRESIÓN 1 10 212202 UNIÓN 3/8 MACHO - ½ MACHO 1 32 4.948-1 ACOPLAMIENTO ELÁSTICO PARA

VENTILADOR 2012 1 11 212046 UNIÓN ½ HEMBRA - 3/4 MACHO 1 33 4.199 SOPORTE TURBINA 1 12 212045 UNIÓN ½ MACHO - ½ T.L.G. 1 34 4.920 TAPA SOPORTE TURBINA AIRSEM SD 1 13 212216 ARANDELA METAL-GOMA ½” 2 35 212028 MANÓMETRO 1 14 212203 ARANDELA METAL-GOMA 3/8” 3 15 212044 UNIÓN ½ T.L.G. - 3/8 MACHO 2 16 212042 “T” MACHO ½ CUADRADILLO 2 17 212043 UNIÓN 1/4 MACHO - 1/4 T.L.G. 1 18 212088 LATIGUILLO SAE 100 R2T ½" 0,65 M 1 19 212089 LATIGUILLO SAE 100 R2T ½" 2,0 M 1

(44)

(45)

DEPÓSITO ACEITE / 12

1 212173 DEPÓSITO COMPLETO 100 L. 1 2 212178 NIVEL ACEITE DEPÓSITO M-10 1 3 212180 TAPÓN LLENADO DEPÓSITO 100 L. 1 4 104032 TORNILLO DIN 933 M-8X25 C8.8 ZN 3 5 103005 TORNILLO DIN 912 M-8X20 C8.8 2 6 212179 FILTRO RETORNO DEPÓSITO 100 L. 1 7 102083 TORNILLO DIN 931 M-12X40 C8.8 4 8 153009 TUERCA DIN 985 M-12 AUTOBLOCANTE 4 9 153010 TUERCA DIN 985 M-8 AUTOBLOCANTE 3 10 106005 TORNILLO C/PLANA DIN 63 M-6X20 6

(46)

(47)

SISTEMA HIDRÁULICO RUEDAS TRANSPORTE / 11

1 212203 ARANDELA METAL-GOMA 3/8" 4 2 212201 UNIÓN 3/8" MACHO - 3/8" MACHO 4 3 212119 LATIGUILLO SAE 100 2RT 3/8" 1,2 M 4 4 212078 LATIGUILLO SAE 100 2RT 3/8" 1,7 M 1 5 212118 LATIGUILLO SAE 100 2RT 3/8" 0,8 M 1 6 212202 UNIÓN 3/8" MACHO - ½” MACHO 1 7 212210 “T” MACHO 3/8" 4 8 212079 LATIGUILLO SAE 100 2RT 3/8" 4,0 M 2 9 212080 LATIGUILLO SAE 100 2RT 3/8" 5,4 M 2 10 212216 ARANDELA METAL-GOMA ½" 2 11 212204 ENCHUFE RÁPIDO ½” MACHO 2 12 212058-2 CILINDRO HIDRÁULICO ELEVACIÓN SD 09 2 13 00.371 CONJUNTO CILINDRO RUEDA MOTRIZ 1

(48)

(49)

ARTICULACIÓN AIRSEM-D / 12

1 4.808 PASADOR CILINDRO ARTICULACIÓN 4024 D 2 ---2 4.1377 CASQUILLO 45X30,5X19 4 ---3 202032 ARANDELA PLANA DIN 125 M-30 ZN 4 ---4 201015 ARANDELA PLANA DIN 125 M-12 ZN 4 ---5 212064 CILINDRO D.E 40-80-500 2 ---212067 KIT ANTIRETORNO DOBLE 3/8 705/5+REGULADOR 2 ---6 104080 TORNILLO DIN 931 M-10X60 C8.8 ZN 2 ---7 3.627 BULÓN MARCAFILAS HIDRÁULICO VERTICAL 2 ---8 153003 TUERCA DIN 985 M-10 AUTOBLOCANTE 2 ---9 4.925 EJE ARTICULACIÓN CORTO AIRSEM SD 2 ---10 153008 TUERCA DIN 985 M-24 AUTOBLOCANTE 2 ---11 200074 CASQUILLO ANTIFRICCIÓN

i

30X30 8 ---12 4.924 EJE ARTICULACIÓN LARGO AIRSEM SD 2 ---13 153009 TUERCA DIN 985 M-12 AUTOBLOCANTE 2 ---14 4.441 TIRADOR SUJECCIÓN ARTICULACIÓN 2 ---15 207350 MUELLE COMPRESIÓN 55X24EX2,5 7 ESP 2 ---16 201014 PASADOR HUECO DIN 1481 8X36 2 ---17 4.099 BULÓN SUJECCIÓN ARTICULACIÓN 2

(50)

(51)

---LANZA AIRSEM

Nº CÓDIGO DENOMINACIÓN CAN. MODELO Nº CÓDIGO DENOMINACIÓN CANT.

1 212173 DEPÓSITO COMPLETO 100 L. 1 --- 21 212187 UNIÓN 1/8 MACHO - 1/8 HEMBRA 1 2 4.638 LANZA AIRSEM DISCOS 1 --- 22 207072 ENGRASADOR RECTO 1/8 GAS 1 3 102151 TORNILLO DIN 933 M-12X30 C8.8 ZN 2 --- 23 00.364 CONJUNTO YUGO LANZA 1 4 153009 TUERCA DIN 985 M-12 AUTOBLOCANTE 2 --- 24 153010 TUERCA DIN 985 M-8 AUTOBLOCANTE 2 5 00.365 EJE VERTICAL CABEZAL LANZA 1 --- 25 7.272 BULÓN 36X160 PETACA 2 6 200071 CASQUILLO ANTIFRICCIÓN

i

60X60 2 --- 26 4.721 TENTEMOZO LANZA AIRSEM SD 06 1 7 153009 TUERCA DIN 985 M-12 AUTOBLOCANTE 1 --- 27 4.099 BULÓN SUJECCIÓN ARTICULACIÓN 1 8 102110 TORNILLO DIN 931 M-12X120 C8.8 1 --- 28 207350 MUELLE COMP. 55X24EX2,5 7 ESP 1 9 104123 TORNILLO DIN 931 M-20X240 C8.8 ZN 1 --- 29 4.441 TIRADOR SUJECCIÓN ARTICULACIÓN 1 10 00.360 CABEZAL LANZA 1 --- 30 153009 TUERCA DIN 985 M-12 AUTOBLOCANTE 1 11 00.030 TRÍPODE LANZA 1 --- 31 201014 PASADOR HUECO DIN 1481 8X36 1 12 102041 TORNILLO DIN 931 M-12X90 C8.8 1 --- 32 153104 TUERCA DIN 985 M-20 AUTOBLOCANTE 1 13 00.041 CASQUILLO 21,3X2,77X101,5 1 --- 33 153104 TUERCA DIN 985 M-20 AUTOBLOCANTE 16 14 102128 TORNILLO DIN 931 M-14X150 C8.8 1 --- 34 00.412 ABARCÓN 20X100X166 8 15 153009 TUERCA DIN 985 M-12 AUTOBLOCANTE 1 --- 35 102070 TORNILLO DIN 931 M-20X80 C8.8 2 16 00.366 EJE HORIZONTAL CABEZAL LANZA 1

---17 153004 TUERCA DIN 985 M-14 AUTOBLOCANTE 1 ---18 202022 ARANDELA PLANA DIN 125 M-20 ZN 2 ---19 104026 TORNILLO DIN 931 M-8X60 C5.6 ZN 2 ---20 ---200070 CASQUILLO ANTIFRICCIÓN

i

40X40 1

(52)

(53)

---MARCAFILAS LATERAL / 12

1 209116 DISCO MARCAFILAS 16" MUESCADO 2 ---2 202028 ARANDELA PLANA DIN 125 M-16 ZN 2 ---3 3.354 REGULADOR DISCO MARCAFILAS 2 ---4 153005 TUERCA DIN 985 M-16 AUTOBLOCANTE 2 ---5 4.302 BRAZO D MARCAFILAS 4F-5032 1 DERECHO 5 M.

4.310 BRAZO I MARCAFILAS 4F-5032 1 IZQUIERDO 5 M. 4.935 BRAZO D MARCAFILAS 4F-6038 1 DERECHO 6 M. 4.936 BRAZO I MARCAFILAS 4F-6038 1 IZQUIERDO 6 M. 8 104100 TORNILLO DIN 931 M-16X50 C8.8 ZN 2 ---9 00.409 CAÑÓN D SOPORTE MARCAFILAS 1 DERECHO

00.467 CAÑÓN I SOPORTE MARCAFILAS 1 IZQUIERDO 10 104118 TORNILLO DIN 931 M-10X110 C8.8 ZN 2 ---11 104094 TORNILLO DIN 931 M-16X90 C8.8 ZN 2 ---12 153005 TUERCA DIN 985 M-16 AUTOBLOCANTE 2 ---13 212037-1 CILINDRO HIDRÁULICO MARCAFILAS SNL 2 ---14 153003 TUERCA DIN 985 M-10 AUTOBLOCANTE 2 ---15 104100 TORNILLO DIN 931 M-16X50 C8.8 ZN 2 ---16 4.038 BULÓN 35X152 MARCAFILAS 2 ---17 104042 TORNILLO DIN 931 M-10X80 C8.8 ZN 2 ---18 153005 TUERCA DIN 985 M-16 AUTOBLOCANTE 2 ---19 00.436 PUENTE PRESIÓN MARCAFILAS 2 ---20 217005 MUELLE PRESIÓN DISCO SEMBRADORA 2 ---21 153005 TUERCA DIN 985 M-16 AUTOBLOCANTE 2 ---22 153003 TUERCA DIN 985 M-10 AUTOBLOCANTE 2

(54)

(55)

---DISCO MARCAFILAS / 12

1 00.304-4 MANGUETA DISCO MARCAFILAS 08 1 2 200036 RODAMIENTO 6205 Z 2 3 00.476-3 BUJE MARCAFILAS 08 1 4 00.261 CASQUILLO SEPARADOR BUJE MARCAFILAS 04 1 5 202030 ARANDELA PLANA DIN 125 M-18 ZN 1 6 153005 TUERCA DIN 985 M-16 AUTOBLOCANTE 1 7 207139-1 DISCO MARCAFILAS 03 1 8 207072 ENGRASADOR RECTO 1/8 GAS 1 9 104006 TORN. DIN 933 M-10X25 C8.8 ZN 3 10 153005 TUERCA DIN 985 M-16 AUTOBLOCANTE 3 11 00.080 ESTRELLA DISCO MARCAFILAS 1 12 207119 ANILLO SEGURIDAD EJES DIN 472 I-40 1
