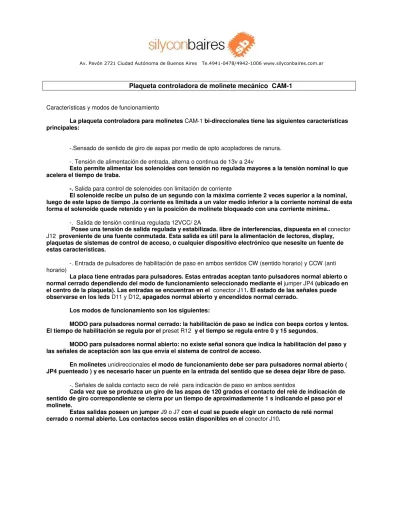

Plaqueta controladora de molinete mecánico CAM-1
Características y modos de funcionamiento
La plaqueta controladora para molinetes CAM-1 bi-direccionales tiene las siguientes características principales:
-.Sensado de sentido de giro de aspas por medio de opto acopladores de ranura. -. Tensión de alimentación de entrada, alterna o continua de 13v a 24v
Esto permite alimentar los solenoides con tensión no regulada mayores a la tensión nominal lo que acelera el tiempo de traba.
-. Salida para control de solenoides con limitación de corriente
El solenoide recibe un pulso de un segundo con la máxima corriente 2 veces superior a la nominal, luego de este lapso de tiempo ,la corriente es limitada a un valor medio inferior a la corriente nominal de esta forma el solenoide quede retenido y en la posición de molinete bloqueado con una corriente mínima..
-. Salida de tensión continua regulada 12VCC/ 2A
Posee una tensión de salida regulada y estabilizada. libre de interferencias, dispuesta en el conector J12 proveniente de una fuente conmutada. Esta salida es útil para la alimentación de lectores, display, plaquetas de sistemas de control de acceso, o cualquier dispositivo electrónico que nesesite un fuente de estas características.
-. Entrada de pulsadores de habilitación de paso en ambos sentidos CW (sentido horario) y CCW (anti horario)
La placa tiene entradas para pulsadores. Estas entradas aceptan tanto pulsadores normal abierto o normal cerrado dependiendo del modo de funcionamiento seleccionado mediante el jumper JP4 (ubicado en el centro de la plaqueta). Las entradas se encuentran en el conector J11. El estado de las señales puede observarse en los leds D11 y D12, apagados normal abierto y encendidos normal cerrado.
Los modos de funcionamiento son los siguientes:
MODO para pulsadores normal cerrado: la habilitación de paso se indica con beeps cortos y lentos. El tiempo de habilitación se regula por el preset R12 y el tiempo se regula entre 0 y 15 segundos.
MODO para pulsadores normal abierto: no existe señal sonora que indica la habilitación del paso y las señales de aceptación son las que envía el sistema de control de acceso.
En molinetes unidireccionales el modo de funcionamiento debe ser para pulsadores normal abierto ( JP4 puenteado ) y es necesario hacer un puente en la entrada del sentido que se desea dejar libre de paso.
-. Señales de salida contacto seco de relé para indicación de paso en ambos sentidos
Cada vez que se produzca un giro de las aspas de 120 grados el contacto del relé de indicación de sentido de giro correspondiente se cierra por un tiempo de aproximadamente 1 s indicando el paso por el molinete.
Estas salidas poseen un jumper J9 o J7 con el cual se puede elegir un contacto de relé normal cerrado o normal abierto. Los contactos secos están disponibles en el conector J10.
La placa posee una señal de alarma sonora . Las señales de alarma son las siguientes: -. Señal de alarma de molinete bloqueado
Luego de una demora de 10 segundos cada vez que el molinete quede bloqueado por algún
elemento que trabe las aspas o un mal poscionamiento, se activa la alarma sonora con beeps cortos y rapidos y el relé queda permanentemente activado . El sonido desaparece cuando se retira el objeto o
persona que obstruye las aspas.
-. Señal de alarma de paso no habilitado
Si alguien forzara el molinete con un paso no habilitado el mismo queda bloqueado en ambos sentidos y dando una indicación sonora de 8 beeps largos y lentos con el relé de alarma permanece activado.
-.Señal de emergencia de evacuación
La placa posee una señal de entrada normal cerrada dispuesta en el conector J11 que activa un relé y una alarma sonora de beeps largos y lentos , además deja liberado el molinete para el paso libre.
-.Señal sonora de incialización
Al conectar la alimentación a la plaqueta tres beep garantizan el correcto funcionamiento y conexionado de la misma.
Fig 1. Cuadro de Alarmas
Alarma Indicación sonora JP4 Bloqueo de aspas
Inicializacion 3 beep corto y rapidos Indistinto No
Paso habilitado Modo NC Beeps cortos y lentos conectado No
Paso habilitado Modo NA Ninguna No conectado No
Paso no habilitado 8 beeps largos y lentos Indistinto Si
Obstrucción de Aspas Demora 10 seg beeps
cortos y rapidos Indistinto
Bloquea en el sentido de giro
Fiq 2. Cuadro de Jumper de conexión
Jumper
J7 Sentido de Giro CW Contacto NC Contacto NA
J6 Sentido de giro CCW Contacto NC Contacto NA
Fig 3
Jumper
JP4 Modo de funcionamiento Entradas en Modo NC Entradas en Modo NA
JP2 = Conexión para pictograma A y B con cable plano JP3 = Conexión para led de tapa
Conector 1 2 3 4 5 6 J4 Opto CW 5VCC GND Opto CCW J5 Solenoide CW 24VCC sin regular Solenoide CWW J9 Alimentación 24VCC/VCA Alimentación 24VCC/VCA
J10 GND Salida señal de giro CW GND Salida señal de giro CW
J11 Pulsador de evacuacion GND sentido CW Pulsador GND
Pulsador sentido CCW J12 GND Salida 12VCC regulada
Fig. 5 Cuadro de leds indicadores
Led indicador Encendido Apagado
D11 Pulsador de habilitación de paso
sentido CW cerrado
Pulsador de habilitación de paso sentido CW abierto
D12 Pulsador de habilitación de paso sentido CCW cerrado Pulsador de habilitación de paso sentido CCW cerrado
D3 Pulsador de evacuación cerrado , alarma desactivada Pulsador de evacuación abierto , alarma activada
D7 Paso habilitado CCW Paso no habilitado CCW
D6 Paso habilitado CW Paso no habilitado CW
Fig. 6 Esquema de conexiones con pulsadores normal abierto JP4 no colocado
Pulsador CW Pictograma CW Pictograma CCW Señal de giro CW Señal de giro CCW Pulsador CCW J10 J11 J9 J12 1 1 1 1 J7 J6 D11 D12 D3 JP1 JP2 JP4 J4 J5 Placa de sistema de control de acceso FUSE Optoacopladores 24VCA 2A Pulsador de Emergencia Led de tapa SOLENOIDE CCW SOLENOIDE CW
J10 J11 J9 J12 1 1 1 1 J8 J7 J6 D11 D12 D3 JP1 JP2 JP4 D6 D7 JP3 Placa de sistema de control de acceso FUSE Optoacopladores 24VCA 2A Pulsador de Emergencia Led de tapa Pulsador CW Pictograma CW Pictograma CCW Señal de giro CW Señal de giro CCW SOLENOIDE CCW SOLENOIDE CW
