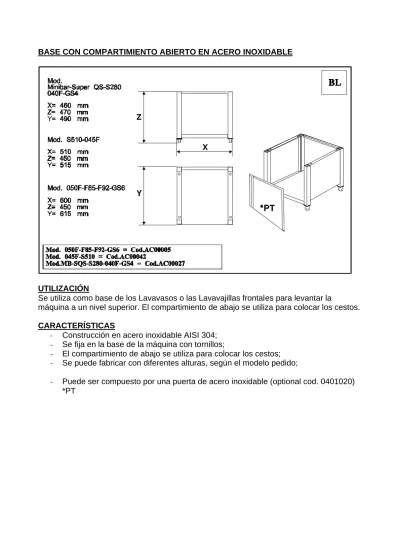

BASE CON COMPARTIMIENTO ABIERTO EN ACERO INOXIDABLE

(1)

BASE CON COMPARTIMIENTO ABIERTO EN ACERO INOXIDABLE

UTILIZACIÓN

Se utiliza como base de los Lavavasos o las Lavavajillas frontales para levantar la

máquina a un nivel superior. El compartimiento de abajo se utiliza para colocar los cestos.

CARACTERÍSTICAS

- Construcción en acero inoxidable AISI 304; - Se fija en la base de la máquina con tornillos;

- El compartimiento de abajo se utiliza para colocar los cestos; - Se puede fabricar con diferentes alturas, según el modelo pedido;

- Puede ser compuesto por una puerta de acero inoxidable (optional cod. 0401020) *PT

(2)

MESA LATERAL ENTRADA SALIDA PARA SERIE “L” Cod.AC00125: mod.L20-L21-015/24L-L25

PL

700 600 600 40 30 880 230 UTILIZACIÓN

Mesa lateral de apoyo para poner y sacar facilmente los cestos de las lavavajillas durante la fase del trabajo.

CARACTÉRISTICAS

- Encimera en acero inoxidable AISI 304, espesor 10/10; - Estante inferior en acero inoxidable AISI 304, espesor 10/10;

- Posibilidad de empalmarla a las lavavajillas tanto lateral como frontalmente; - Estante de apoyo inferior para colocar los cestos vacíos;

- Para medidas diferentes pedir un presupuesto

DIMENSIONES

- Anchura 585 mm - Altura 880 mm - Longitud 700 mm

(3)

MESA LATERAL de 1000 CON BORDE PARACHORROS PARA SERIE “L” Y MATIC Cod.AC00002

PLA

1000 195 245 745 795 510 (L20-L21 015/24L-L25) (L20-L21 015/24L-L25) (MATIC) 745 795 (L20-L21 015/24L-L25) (MATIC) (MATIC) 150 890 510 40 1000 150 890 1055 UTILIZACIÓN

Mesa de apoyo para poner los cestos, con superficie inferior.

- Encimera reforzada en acero inoxidable AISI 304, espesor 12/10; - Borde parachorros ;

- Estante inferior en acero inoxidable AISI 304, espesor 10/10;

- Se puede posicionar a la derecha o a la izquierda de las lavavajillas; (Indicar siempre en el momento del pedido);

- Para medidas diferentes pedir un presupuesto

DIMENSIONES

- Anchura 745/795 mm - Altura 890 mm - Longitud 1000 mm

(4)

MESA DE PRELAVADO de 10000mm con cuba serie “L” y MATIC Cod.AC00025 PLV ₄₅₀ 1200 195 245 745 795 510 (L20-L21 015/24L-L25) (L20-L21 015/24L-L25) (MATIC) 745 795 (L20-L21 015/24L-L25) (MATIC) (MATIC) 150 200 690 510 680 400 250 400 550 ₄₀ 150 890 1055 1"1/2GAS UTILIZACIÓN

Mesa de apoyo para poner los cestos. Compuesta por un fregadero para el prelavado o para remojar las vajillas.

- Fregadero con cuba 400x400mm, tubo rebosadero y desagüe; - Soporteducha extraíble con brazo flexible

- Borde parachorros;

- Encimera reforzada en acero inoxidable AISI 304, espesor 12/10;

- La mesa se puede posicionar a la derecha o a la izquierda de las lavavajillas; (Indicar siempre en el momento del pedido ).

- Para medidas diferentes pedir un presupuesto.

OPTIONAL

- Estante inferior en acero inoxidable AISI 304, espesor 10/10

DIMENSIONES

- Anchura 745/795 mm - Altura 890 mm - Longitud 1000 mm

(5)

MESA DE PRELAVADO VERSIÓN A ÁNGULO PARA serie “L” y MATIC Cod.AC00021 + AC00022

PLV/ang

X

Y

450 400 250 40 510 600 195 510 150 200 690 1"1/2 GAS 745 795 (L20-L21 015/24L-L25) (MATIC) 745 795 (L20-L21 015/24L-L25) (MATIC)

X

= MIN 1200 mm

MAX 2300 mm

Y

= MIN 600 mm

MAX 2300 mm

x

y

745 600 UTILIZACIÓN

Mesa de apoyo para llenar los cestos y el desbarazo de los desperdicios. Compuesta de un fregadero para el prelavado o para el remojo de la vajillas

- Fregadero con cuba 400x400x200mm, tubo rebosadero y desagüe; - Foro, para la ducha extraíble con brazo orientable;

- Borde parachorros a lo largo de la toda longitud de la mesa; - Encimera reforzada en acero inoxidable AISI 304, espesor 12/10; - Estante inferior para colocar de los cestos vacíos;

- Se puede posicionar a la derecha o a la izquierda de las lavavajillas; (indicarlo siempre en el momento del pedido);

(6)

CUBA SUPLEMENTARIA PARA MESAS PRELAVADO

UTILIZACIÓN

Cuba suplementaria para el prelavado de las vajillas.

CARACTERÍSTICAS

-

Cuba en acero inoxidable con foro desagüe;

-

Disponible en medidas diferentes a petición.

DIMENSIONES

- Anchura 400mm; - Altura 300mm; - Longitud 500mm.

(7)

DUCHA CON BRAZO FLEXIBLE COMPLETA DE GRUPO AGUA

UTILIZACIÓN

Ducha flexible para el prelavado de las vajillas, se puede instalar a las mesas

de prelavado mod. PLV, PLVS, VSRUL.

CARACTERÍSTICAS

-

Brazo flexible para lanzar bien los chorros de agua;

-

Grifo doble en latón cromado para mezclar la temperatura del agua;

-

Foro para instalarlo de ½” Gas (22mm);

(8)

GRIFO MEZCLADOR CON PALANCA

Cod.AC00007

DES

270 315 370 155 180 ø 1/2" ø 52

UTILIZACIÓN

Grifo mezclador para el prelavado de las vajillas, se puede aplicar a los

fregaderos de una o dos cubas.

CARACTERÍSTICAS

-

Grifo monomando con palanca mezcladora de latón cromado, para

mezclar la temperatura del agua;

(9)

FILTRO CUBA – PARA COLAR DESPERDICIOS

FR

Cod.0202032 Cod.0202033 X= 380 mm Y= 380 mm Z= 130 mm X= 380 mm Y= 480 mm Z= 230 mm

X

Z

Y

Cod.0202032 Cod.0202033

UTILIZACIÓN

Sirve para utilizarlo al interior de la cuba en el prelavado manual, para que se

puedan colar los desperdicios sólidos.

CARACTERÍSTICAS

- Construcción a forma de red, en acero inoxidable AISI 304, espesor

10/10;

- Diámetro foro filtro 3mm;

- Manillas de acero inoxidable

DIMENSIONES

- Anchura 380 mm

- Altura 130 mm cod. 0202032

230 mm cod. 0202033

- Longitud 380 mm cod. 0202032

480 mm cod. 0202033

(10)

CARRO TRANSPORTE Y DEPÓSITO CON MANILLA PARA CESTOS DE 500x500 Cod.AC00034

CAR

1M

570 615 880 UTILIZACIÓN

Carro para el transporte y depósito de cestos y vasos.

- Superficie en acero inoxidable a forma de cuba para recoger los líquidos; - Instalado sobre ruedas giratorias para un fácil desplazamiento;

- Manija en tubo de acero inoxidable; - Capacidad 10-12 cestos de 500x500.

DIMENSIONES

(11)

CARRO TRANSPORTE Y DEPÓSITO CESTOS DE 500x500 Cod.AC00052

CAR

M

570 540 150 UTILIZACIÓN

Carro para el transporte y el depósito de cestos y vasos.

- Superficie en acero inoxidable a forma cuba para recibir los líquidos; - Montado sobre ruedas giratorias para un fácil desplazamiento; - Cantidad 10 cestos 500x500.

DIMENSIONES

(12)

MESA DE ENTRADA-SALIDA CON FINAL DE CARRERA PARA MOD. MATIC

UTILIZACIÓN

Mesa lateral de apoyo para poner y sacar facilmente los cestos de las lavavajillas.

- Mesa en acero inox AISI 304, espesor 12/10;

- Estante inferior en acero inox AISI 304, espesor 12/10; - Estante de apoyo inferior para colocar los cestos vacíos; - Para medidas diferentes pedir presupuesto.

DIMENSIONES

- Anchura 595mm - Altura 880mm - Longitud 600mm

(13)

MESA DE ENTRADA A ÁNGULO Cod.AC00096

MCA

700 190 Ø1”1/4 Gas 880 505 595 UTILIZACIÓN

Mesa de apoyo perpendicular a la máquina con entrada automática de los cestos en el tunel de lavado.

- Ganchos automatizados especiales, colocados en la guía de arrastre, se enganchan los cestos y los arrastran hacia las lavavajillas;

- Posibilidad de empalmar la mesa a la derecha o la izquierda de la máquina (indicar siempre en el momento del pedido);

- Construcción completamente en acero inoxidable AISI 304 satinado fino, espesor 12/10mm;

- Desagüe 1” ¼ G;

- Para medidas diferentes pedir un presupuesto.

Atención!:

Esta mesa no se puede utilizar en el arrastre de los cestos mod. CVA:Cod.CC00036, y CPV: Cod: CC00064

DIMENSIONES

(14)

RINCONERA PARACHORROS CON BORDE POSTERIOR PARA MESA DE ENTRADA A ÁNGULO Cod.AC00095

ALZ-MCA

700 852 152 152 150 202 798 595 UTILIZACIÓN

Rinconera parachorros con borde posterior para instalar a las repisas con entrada a ángulo

- Rinconera con borde parachorros para acabar la zona a ángulo;

- Construcción completamente de acero inoxidable 18/10 AISI 304 satinado fino; - Se puede instalar a la derecha o a la izquierda de la mesa mod. MCA (indicar

siempre en el momento del pedido) - Pileta de desagüe 1” ¼ G;

-

- Para medidas diferentes pedir un presupuesto;

DIMENSIONES

(15)

DESCARGADOR DE CESTOS A ÁNGULO Cod.AC00097

MSA

700 150 80 Ø32 mm 700 880 S S

Superficie de apoyo para descargar los cestos perpendicularmente de la máquina con salida automática de los cestos del tunel de lavado.

- Cadenas especiales de transportación de acero inoxidable, posicionadas en la superficie de apoyo, estas enganchan por medio de malletes, los cuales permiten la descarga perpendicular a la salida de la máquina, (expulsión a 90 grados) - Soporte central extraible, permite la limpieza de la cuba.

- El corchete central sirve para la expulsión del último cesto de la máquina - Circuito de mando a bajisima tensión;

- Motor 0,15 kW 230/400V.

DIMENSIONES

(16)

CURVA MECANIZADA Y MOTORIZADA A 90 grados

Cod.AC00044 Cod.AC00064

CM1

CM1/M

1025 Ø1”1/4 365 575 1025 365 575 UTILIZACIÓN

Permite la entrada y la salida de los cestos perpendicularmente a las Lavavajillas evitando así el desplazamiento del operador.

- Ganchos automatizados especiales, colocados en la superficie de apoyo,estos aganchan los cestos y los ponen o los sacan de las vajillas.

- Posibilidad de empalmar las repisas o mesas a la derecha o la izquierda de las Lavavajillas (indicar siempre en el momento del pedido)

- Construcción completamente en acero inoxidable AISI 304 satinado fino, espesor 12/10;

- La curva está empalmada al sistema de arrastre de las Lavavajillas; - La curva se puede también pedir en versión motorizada (Cod. AC00044).

DIMENSIONES

- Anchura 1025 mm - Altura 910 mm - Longitud 1025mm

(17)

CURVA MECANIZADA Y MOTORIZADA A 180 grados Cod.AC00065 Cod.AC00011

CM2

CM2/M

1025 1550 Ø1”1/4 625 775 UTILIZACIÓN

Permite la entrada y salida de los cestos paralelamente a las Lavavajillas evitando así el desplazamiento del operador.

- Ganchos automatizados especiales, colocados en la superficie de apoyo, estos sirven para enganchar los cestos y los cargan o descargan de las Lavavajillas; - Posibilidad de empalmarlos a las mesas, y a los transportadores de rodillos libres,

adelante o atrás de las Lavavajillas (indicar siempre en el momento del pedido); - Construcción completamente en acero inoxidable AISI 304, satinado fino, espesor

12/10;

- La curva se puede pedir, también en versión motorizada; (Cod. AC00065).

DIMENSIONES
