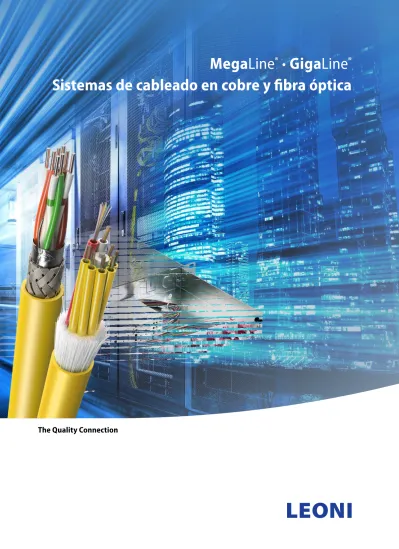

MegaLine GigaLine Sistemas de cableado en cobre y fibra óptica

(1)

(2)

Bienvenido a la

mega-tienda

de soluciones de

cable y sistemas

Sistemas de cableado Mega

Line

®

La gama de servicios se extiende desde la producción de nuestros propios cables de datos de cobre, cables de conexión y cables troncales preensamblados y com-ponentes de conexión hasta sistemas completos de cableado.

Todo del mismo proveedor >>

Con su gama de productos en cable de cobre y tecno-logía de conexión, LEONI ofrece sistemas de cableado modernos para cablear centros de datos, instalaciones

y lugares de trabajo. Versión: Noviembre de 2020© LEONI Kerpen GmbH

El contenido de este catálogo está protegido por derecho de autor. Reservados todos los derechos.

Todos los documentos de planificación necesarios en Internet: www.leoni-data.com

Nos reservamos el derecho a realizar modificaciones técnicas, a fallos de imprenta y errores.

Información sobre seguridad

Nuestros cables sólo pueden ser utilizados para la aplicación prevista. El mantenimiento, reparación y sustitución de los cables y conectores deberá ser realizado por técnicos especialistas.

Condiciones generales de venta y suministro

Nos remitimos a nuestras- condiciones generales de venta y suministro vigentes que se pueden solicitar a la sociedad correspondiente. Definiciones

Algunos de los términos usados en este documento no se utilizan de manera uniforme en el sector. Sin embargo, LEONI se esfuerza por usar las expresio-nes siempre igual en aras de la transparencia en las relacioexpresio-nes comerciales y la comunicación con los clientes. Para evitar problemas de interpretación, nos referimos a las siguientes definiciones disponibles en www.leoni.com/ de/unternehmen/kupfergeschaeft/ para los términos que usamos. La versión vigente en el momento de la entrega de este documento es la válida. Estas definiciones forman parte del contrato. Si los términos definidos ahí aparecen en este documento, tendrán entonces el significado indicado ahí. Si lo desea, podemos enviarle las definiciones.

LEONI ahora

Encontrará más catálogos sobre los sistemas de conexión MegaLine® y GigaLine® en Internet.

Encontrará más catálogos sobre los sistemas de conexión MegaLine®, GigaLine® y VarioLine® en Internet.

Con nuestros actuales servicios de información, como el boletín de LEONI, le mantenemos al día de las últimas novedades de LEONI y del mercado.

Visítenos en www.leoni-data.com

Sistemas de cableado Giga

Line

®

Cuando se requiere una transmisión de datos de ban-da ancha en combinación con largas longitudes de transmisión en LAN o MAN, el cable de fibra óptica y la tecnología de conexión son la primera opción. Con sus cables de fibra óptica GigaLine® y la tecnolo-gía de conexión de fibra óptica GigaLine®, LEONI ofrece autopistas de datos de alta velocidad para redes troncales.

Los productos y soluciones LEONI se utilizan principal-mente donde la máxima fiabilidad, calidad y durabi-lidad son esenciales, incluso bajo condiciones duras y adversas.

(3)

Página

Soluciones inteligentes para la gestión de energía y datos 4

Comunicación de datos y redes 5

MegaLine® Sistema de cableado de cobre La seguridad de LEONI

Código de color del cable de datos según las clases CPR

6 7

MegaLine® Cable de datos de cobre

• MegaLine® F6-70 F/F Categoría 7 • MegaLine® E5-70 F/F Categoría 6A

• MegaLine® E5-60 U/F Categoría 6A

• MegaLine® Pro1200 Categoría 7A

• MegaLine® Pro1000 Categoría 7

8 10 12 14 16

MegaLine® Técnica de conexión de cobre

• MegaLine® Connect45 Conector de cable

• MegaLine® Connect45 Módulos de conexiones hembra en formato VK • MegaLine® Connect45 Módulos de conexiones hembra en formato ELine • MegaLine® Connect45 Conector RJ45 macho

• MegaLine® Connect45 Adaptador de riel de perfil de sombrero • MegaLine® Connect45 Panel de conexiones 19"

• MegaLine® Connect45 Módulos de conexión • MegaLine® Accesorios y herramientas

• MegaLine® Connect45 Pro Módulos de conexiones hembra en formato Keystone® • MegaLine® Connect45 Pro Carcasa protectora

18 19 20 21 21 22 22 23 24 25

MegaLine® Cable de conexión

• MegaLine® Cable de conexión RJ45/RJ45 Cat. 6 / 250 MHz • MegaLine® Cable de conexión RJ45/RJ45 Cat. 6A / 500 MHz

26 27

GigaLine® Sistema de cableado de fibra óptica Calidades de fibra GigaLine®

Material de revestimiento de núcleos y de cubierta para cables de fibra óptica Códigos de color de GigaLine®

28 29 29

Cable de datos de fibra óptica GigaLine®

• GigaLine® Cable de interior, Mini-Breakout Clase Dca

• GigaLine® Cable de interior, central Clase B2ca

• GigaLine® Cable de interior, trenzado Clase B2ca

• GigaLine® Cable universal, central 3500 N Clase Dca

• GigaLine® Cable universal, trenzado 5000 N Clase Eca

• GigaLine® Cable universal, trenzado 5000 N Clase B2ca

• GigaLine® Cable de exterior, central 1750 N • GigaLine® Cable universal, trenzado 5000 N

30 31 32 33 34 35 36 37

Tecnología de conexión de fibra óptica GigaLine®

• GigaLine® Caja de distribución para empalme de fibra óptica extensible/fija • GigaLine® Caja de distribución para cables troncales de fibra óptica extensible/fija

38 40

GigaLine® Cable de conexión de fibra óptica

• GigaLine® Cable de conexión LC duplex Uniboot HD

42 43

(4)

LEONI es un proveedor global de productos, soluciones y servicios para la gestión de energía y datos en la industria

del automóvil y otros sectores.El grupo empresarial con

cotización en bolsa emplea a más de 95.000 personas en 32 países y alcanzó unas ventas consolidadas de 4800 millones de euros en 2019.

La mayor base de clientes de LEONI son las industrias globales de automoción, vehículos comerciales y proveedores, para los que la empresa fabrica cables estándar y especiales, así como sistemas de red de a bordo desarrollados específicamente para cada cliente y los componentes que les corresponden. LEONI también suministra a los mercados de comunicaciones y redes de datos, sanidad, industria de procesos, transporte, energía e infraestructura, automatización industrial, maquinaria y sensores y marina. Una red integrada de investigación y desa-rrollo, producción, ventas y servicio garantiza a los clientes una asistencia personalizada en más de 90 ubicaciones en todo el mundo. LEONI actúa como un proveedor de soluciones con gran experiencia en desarrollo y sistemas.

Soluciones innovadoras a través del desarrollo y la asocia-ción de sistemas

En la industria automovilística en particular, LEONI ofrece a los fa-bricantes de vehículos un importante valor añadido en términos tecnológicos y económicos como socio de innovación basado en un profundo conocimiento del sistema global y a través de la participación en las primeras fases de desarrollo. Además de ca-bles estándar y especiales y sistemas de cableado específicos del cliente y componentes asociados, la gama también incluye solu-ciones de software y servicios tales como diseño arquitectónico o simulación. LEONI concentra sus actividades de investigación y desarrollo de automoción en las principales tendencias de la industria, como la movilidad eléctrica, la conducción autónoma y la conexión en red, complementadas con soluciones de construc-ción ligera, la integraconstruc-ción funcional y multitensión, pero también con experiencia en logística e ingeniería.

Transformación digital gracias a productos y servicios inte-ligentes

LEONI aspira a convertirse en un proveedor líder de soluciones de sistemas inteligentes para las megatendencias de transmisión de potencia y gestión de datos. Para conseguirlo, la gama de pro-ductos también incluirá en el futuro cables inteligentes, sistemas de cable y componentes, lo que está adquiriendo cada vez más importancia en el curso de la digitalización y la construcción de

sistemas a prueba de fallos con un alto nivel de conexión en red. Con este fin, la empresa está ampliando sus conocimientos en áreas como la electrónica, la tecnología de sensores y los grandes datos, y ofrece servicios inteligentes específicos para el cliente, como el mantenimiento predictivo y el análisis de fallos. La trans-formación digital dentro de LEONI se manifiesta en sus procesos digitales y conocimientos de software, por ejemplo en la imple-mentación de una producción más automatizada. En interacción con las redes internacionales de clientes y las asociaciones estra-tégicas, se crean nuevos modelos de negocio digitales, adapta-dos individualmente a las necesidades de los clientes. Tradición e innovación desde el siglo XVI

Los orígenes de la empresa internacional LEONI que conoce-mos hoy en día se remontan al año 1569, con un pequeño taller dedicado al alambre en la zona del fráncico central. Por aquel entonces, el francés Anthoni Fournier reunió un pequeño grupo de empleados en Núremberg y empezó a elaborar finos hilos de plata y oro para confeccionar caros bordados, conocidos como "Leonische Waren". De ahí surgió en 1917 la empresa Leonische Werke Roth-Nürnberg AG. Aún a día de hoy, unas de las carac-terísticas más importantes de la empresa son su capacidad de adaptación y su gran intuición para las tendencias del mercado y las necesidades de los clientes.

Más información en www.leoni.com.

Soluciones inteligentes para la gestión de energía y datos

(5)

Avanzamos con inteligencia para gestionar cada vez mayores cantidades de datos.

Desde el principio de la era digital acompañamos a nuestros clientes con un gran impulso innovador y una actitud pionera y suministramos nuestros robustos componentes para canales de transmisión en todo el mundo. La digitalización nos enfrenta a nuevos retos para la gestión eficiente de energía y datos, las ciudades inteligentes y el internet de las cosas. A fin de acer-carnos más a los clientes y sacar adelante nuevos modelos de negocio, habrá que atraer hacia nosotros los flujos de datos y aprovecharlos.

Creemos que hay que convertir los flujos de datos en autopistas de información, y a eso es a lo que nos dedicamos. Llevamos más de 40 años desarrollando sistemas de transmisión seguros y potentes que ofrecen cada vez más rapidez y ancho de banda, siempre teniendo en cuenta la aplicación, las especificaciones y a nuestros clientes de todo el mundo. Actualmente, nuestra gama de productos cubre todos los estándares de transmisión para redes de datos y comunicación.

De ahí nos viene la pasión por la energía inteligente y las solu-ciones de datos. Hacemos que los datos trabajen para nosotros y para usted con el fin de lograr una mayor eficiencia y sostenibi-lidad. Con nuestros innovadores productos supervisamos y op-timizamos las redes de forma constante, eliminamos los cuellos de botella y los fallos y planificamos y configuramos la solución óptima para usted. Con nuestras soluciones inteligentes anali-zamos las infraestructuras de las redes y canalianali-zamos la energía para usted de manera eficaz.

Volvemos a tratar con flujos de datos, pero esta vez utilizamos nuestros datos de forma inteligente para beneficiarle a usted.

Crezcamos juntos aplicando la inteligencia.

Soluciones inteligentes para la

gestión de energía y datos

(6)

La seguridad de LEONI

Además de los cables estándar que cumplen con las nuevas clases de resistencia al fuego Dca o Eca, la empresa también puede

ofrecer cables B2ca. Los cables de protección contra incendios de

la Euroclase B2ca s1 d1 a1 ofrecen mayor seguridad gracias a:

■ Reducción de la propagación del fuego ■ Reducción de la generación de calor ■ Baja emisión de humos

■ Bajo contenido en ácidos

■ Reducción de la formación de gotas

La calidad de estos productos está garantizada por:

■ Certificado de conformidad 1+ ■ Declaración de cumplimiento ■ Marca CE

LEONI ha sido uno de los principales proveedores mundiales de

cables de seguridad durante muchos años. Ya sean cables de

infraestructura, energía, datos o comunicación:

LEONI ofrece la mejor protección contra incendios disponible

actualmente en la tecnología de cables.

(7)

Para una instalación simple y segura en edificios

con diferentes requerimientos contra incendios, LEONI distingue los cables de datos MegaLine® por color según las clases CPR. Esta característica diferenciadora del color beneficia a la logísti-ca, a los instaladores y aumenta la seguridad.

■ Cable según clase CPR D_ca en "amarillo colza" ■ Cable según clase CPR C_ca en "verde lima" ■ Cable según clase CPR B2_ca en "verde amarillento"

D

ca

C

ca

B2

ca

Revestimiento del cable en amarillo colza

Revestimiento del cable en verde lima

Revestimiento del cable en verde amarillento

(8)

Security (comportamiento frente al fuego) Comportamiento frente al fuego

Resistencia a la llama según IEC 60332-3-24 Ausencia de halógenos según IEC 60754-1/2 Densidad de humo según IEC 61034-1/2 Resistencia al fuego (estándar) 0,60 MJ/m (Sx), 1,2 MJ/m (Dx)

Clase Dca s2 d2 a1 según EN 50575 / EN 50399

S

1 IEC 60332-2-2 2 IEC-60332-1-2 3 IEC-60332-3-24 4 EFP Grado 1 5 EFP Grado 2 Eca/Dca Eca/Dca Cca B2ca

Performance (clase de cableado, ancho de banda)

Características de rendimiento

Mejor que la categoría 7 según IEC 61156, excelente NEXT, muy Buenas propiedades de

apantallamiento (total y por pares),

baja desviación, ancho de banda (típico) 700 MHz

P

1 > Clase E > 250 MHz 2 > Clase EA > 500 MHz 3 > Clase F > 600 MHz 4 > Clase FA > 1000 MHz 5 > Clase "G" > 1200 MHz Application (Ethernet, TV) Campos de aplicación

Cables de instalación para uso en cableado estructurado de edificios según ISO/IEC 11801 y EN 50173 (2.ª edición).

Ideal para todas las aplicaciones multimedia de clase D a F (vídeo, datos y voz)

>10 GbE según IEEE 802.3, Cable sharing, VoIP, PoE/PoE+.

A

1 > 100 MbE > 1 GbE2 3 hasta 10 GbE 4 > 10 GbE > 10 GbE5 TV

Construction (dimensiones del conductor, resistencia a la tracción)

Propiedades mecánicas

Radio de flexión durante la instalación 8 x diámetro exterior (mín.) después de la instalación 4 x diámetro exterior (mín.) Carga de tracción (máx.) 110 N (Sx), 220 N (Dx) Resistencia a la compresión transversal 1000 N/ 100 mm Resistencia al impacto (n.° de impactos) 10

C

1

AWG 27 AWG 26/252 AWG 243 AWG 234 AWG 225

EMC (atenuación de acoplamiento) Comportamiento electromagnético

Resistencia de acoplamiento a 10 MHz (nominal) 25 MΩ/m Atenuación de apantallamiento hasta 1000 MHz (nominal) 60 dB Atenuación de acoplamiento hasta 1000 MHz (nominal) 75 dB

Clase de separación según EN 50174-2 c

E

1

> 40 dB > 50 dB2 > 60 dB3 > 70 dB4 > 80 dB5

Conductor Cable de cobre desnudo, AWG 23/1 Aislamiento

Elemento trenzado

PE de la célula, Ø del núcleo: Valor nominal 1,4 mm Par

Monopantalla Trenzado

Película de poliéster laminada en aluminio, Lado metálico exterior (PiMF)

4 pares Apantallamiento

total

Película de poliéster laminada en aluminio, Lado metálico interior y cable de cobre Revestimiento

externo

Compuesto retardante de llama, libre de halógenos

Tipos

KS-02YS(ST)H 4x2xAWG 23/1 PIMF

KS-02YS(ST)H 2x(4x2xAWG 23/1 PIMF)

Mega

Line

®

F6-70 F/F

Categoría 7

Diseño para 4P

Ventajas

■ Mejor que la Categoría 7 ■ Ancho de banda 700 MHz ■ Buenas propiedades de

apantallamiento ■ Cumple con RoHS y REACh

(9)

Propiedades eléctricas (BF) a 20 °C

Resistencia en corriente continua

Resistencia del aislamiento Capacidad operativa Acoplamiento capacitivo (e) Velocidad de la señal (c) Propagación de la señal a 100 MHz

Caract. Impedancia Tensión de prueba Ueff

Tensión de funcionamiento máx. mín. Valor orientativo Valor orientativo Valor orientativo Valor orientativo Valor orientativo a 100 MHz máx. 82 Ω/km 5 GΩ x km 42 pF/m 1100 pF/km 0,80 417 ns/100 m 7 ns/100 m 100 ± 5 Ω 1000 V 125 V Propiedades térmicas

para el estado inactivo para el estado dinámico

–20 °C hasta +60 °C 0 °C hasta +50 °C

Propiedades químicas

Libre de sustancias peligrosas según RoHS 2011/65/UE

Etiquetado de cables para 4P

LEONI MegaLine E6-70 F/F 4P H SPACE Code 33443 Dca s2 d2 a1 "Número de lote" "Marca de metros"

Código de colores

ws/bl, ws/or, ws/gn, ws/br

Certificados y homologaciones

Rendimiento de los enlaces: Sistemas LEONI MegaLine® y otros sistemas de conectores convencionales

Certificados de prueba: según DIN 55350-18-4.2.1 o EN 10204 Cumple con LVD (2014/35/UE):

Cumple con BauPVO (UE/305/2011):

Propiedades eléctricas (AF) a 20 °C Frecuencia MHz Atenuación dB/100m NEXT dB PS-NEXT dB ACR dB a 100 m PS-ACR dB a 100 m EL-FEXT dB a 100 m PS-ELFEXT dB a 100 m RL dB Tipo Cat. 7 máx.* Tipo Cat. 7 mín.* Tipo Cat. 7 mín.* Tipo Cat. 7 mín.* Tipo Cat. 7 mín.* Tipo Cat. 7 mín.* Tipo Cat. 7 mín.* Tipo Cat. 7 mín.* 1 2 2 95 80 92 77 93 78 90 75 89 80 86 77 25,4 23 10 5 5,9 90 80 87 77 85 74 82 71 92 74 89 71 35,1 25 100 17,2 19 90 72 87 69 73 53 70 50 85 54 82 51 36,7 20,1 200 25,7 27,5 90 68 87 65 64 40 61 37 71 48 68 45 31,7 18 250 29,1 31 90 66 87 63 61 35 58 32 67 46 64 43 29,8 17,3 450 37,8 42,7 80 63 77 60 42 20 39 17 62 41 59 38 27,5 17,3 500 40,1 45,3 75 62 72 59 35 17 32 14 61 40 58 37 27 17,3 600 44,9 50,1 73 61 70 58 28 11 25 8 57 38 54 35 26,4 17,3 700 50 – 70 – 67 – 20 – 17 – 54 – 51 – 27 – * IEC 61156-5 (2002)

Dimensiones Ø exterior aprox. Peso aprox. Número Cu Color del

revestimiento N.º art.

mm kg/km kg/km

4P 7,2 52 23,5 ●Amarillo colza RAL 1021 LK9 7KS7 00430000

(10)

Estructura para 4P

B2

ca

C

ca

total

Película de poliéster laminada en aluminio, Lado metálico interior y cable de cobre Revestimiento externo Compuesto retardante de llama, libre de halógenos

Ventajas

■ Mejor que la Categoría 6_A ■ Ancho de banda 700 MHz ■ Buenas propiedades de

apantallamiento ■ Cumple con RoHS y REACH

Tipos

KS-02YS(ST)H 4x2xAWG 23/1 PIMF

KS-02YS(ST)H 2x(4x2xAWG 23/1 PIMF)

Mega

Line

®

E5-70 F/F

Categoría 6

A

Security (comportamiento frente al fuego)

Comportamiento frente al fuego

Resistencia a la llama según IEC 60332-3-24 Ausencia de halógenos según IEC 60754-1/2 Densidad de humo según IEC 61034-1/2 Formación de ácido según EN 60754-2 Resistencia al fuego (estándar) 0,60 MJ/m (Sx), 1,2 MJ/m (Dx) Normativa europea de productos

de construcción según EN 50575 / EN 50399

S

Mejor que la categoría 6A según EN 50288 e IEC 61156, excelente NEXT,

Buenas propiedades de apantallamiento (total y por pares),

P

1 > Clase E > 250 MHz 2 > Clase EA > 500 MHz 3 > Clase F > 600 MHz 4 > Clase FA > 1000 MHz 5 > Clase FA+ > 1200 MHz Application (Ethernet, TV) Campos de aplicación

Cables de instalación para uso en cableado estructurado de edificios según ISO/IEC 11801 y EN 50173 (3.ª edición).

Ideal para todas las aplicaciones de las clases D a EA hasta 10 GbE según

IEEE 802.3 an, Cable sharing, VoIP, PoE/PoE+/4PPoE.

A

Radio de flexión durante la instalación 8 x diámetro exterior (mín.) después de la instalación 4 x diámetro exterior (mín.) Carga de tracción (máx.) 110 N (Sx), 220 N (Dx) Resistencia a la compresión transversal 1000 N/ 100 mm Resistencia al impacto (n.° de impactos) 10

C

1

Resistencia de acoplamiento a 10 MHz (nominal) 50 mΩ/m Atenuación de apantallamiento hasta 1000 MHz (nominal) 60 dB Atenuación de acoplamiento hasta 1000 MHz (nominal) 70 dB

E

1

> 40 dB > 50 dB2 > 60 dB3 > 70 dB4 > 80 dB5

(11)

Resistencia del aislamiento Capacidad operativa Acoplamiento capacitivo (e) Velocidad de la señal (c) Sesgada a 100 MHz Caract. Impedancia Tensión de prueba Ueff

Tensión de funcionamiento máx. mín. Valor orientativo Valor orientativo Valor orientativo Valor orientativo Valor orientativo a 100 MHz máx. 82 Ω/km 5 GΩ x km 42 pF/m 1100 pF/km 0,80 417 ns/100 m 7 ns/100 m 100 ±5 Ω 1000 V 125 V Propiedades térmicas

–20 °C hasta +60 °C 0 °C hasta +50 °C

Etiquetado de cables para 4P

LEONI MegaLine E5-70 F/F 4P H "Clase CPR" "N.º DoP" Made in Germany "Número de lote" "Marca de metros"

WH/BU, WH/OG, WH/GN, WH/BN

Propiedades eléctricas (AF) a 20 °C Frecuencia MHz Atenuación dB/100 m NEXT dB PS-NEXT dB ACR dB a 100 m PS-ACR dB a 100 m ACR-F dB a 100 m PSACR-F dB a 100 m RL dB Tipo Cat. 6A máx.* Tipo Cat. 6A mín.* Tipo Cat. 6A mín.* Tipo Cat. 6A mín.* Tipo Cat. 6A mín.* Tipo Cat. 6A mín.* Tipo Cat. 6A mín.* Tipo Cat. 6A mín.* 1 1,9 2,1 95 75,3 92 72,3 93 73,2 90 70,2 91 68 88 65 25,1 – 10 5,2 5,9 90 60,3 87 57,3 85 54,4 82 51,4 96 48 93 45 35,2 25 100 17,7 19,1 75 45,3 72 42,3 57 26,2 54 23,2 90 28 87 25 37,2 20,1 200 26,4 27,6 68 40,8 65 37,8 42 13,2 39 10,2 78 22 75 19 31,1 18 250 29,9 31,1 66 39,3 63 36,3 36 8,3 33 5,3 75 20 72 17 29,5 17,3 300 31,9 34,3 65 38,1 62 35,1 33 3,9 30 0,9 72 18,5 69 15,5 28,3 17,3 450 38,9 42,7 63 35,5 60 32,5 24 –7,2 21 –10,2 69 14,9 66 11,9 26,7 17,3 500 41,2 45,3 61 34,8 58 31,8 20 –10,4 17 –13,4 66 14 63 11 26,3 17,3 600 46,2 – 57 – 54 – 11 – 8 – 60 – 57 – 25,8 – 700 51,4 – 54 – 51 – 3 – 0 – 56 – 53 – – – * EN 50288-10-1 (2013) / EN 50288-5-1 (2004) / IEC 61156-5 (2009)

Dimensiones Ø exterior aprox. Peso aprox. Índice de cobre* Clase CPR N.º DoP

Color del

mm kg/km kg/km

4P 7,5 58 23,5 Dca s2 d2 a1 CDESK0000003 ●Amarillo colza LKD 7KS6 0022 xxxx

2 x 4P 7,5 x 15,2 120 47 Dca s2 d2 a1 CDESK0000004 ●Amarillo colza LKD 7KS6 0023 xxxx

4P 7,5 58 23,5 Cca s1 d1 a1 CDESK0000042 ●Verde lima LKD 7KS6 C022 xxxx

4P 7,5 58 23,5 B2ca s1a d1 a1 CDESK0000041 ●Verde amarillento LKD 7KS6 B022 xxxx

(12)

Estructura para 4P

C

ca

total

Película de plástico (opcional) y Cable de cobre AWG24/1

Revestimiento externo Compuesto retardante de llama, libre de halógenos Ventajas

■ Mejor que la Categoría 6_A ■ Ancho de banda 600 MHz ■ Cumple con RoHS y REACH

Mega

Line

®

E5-60 U/F

Categoría 6

A

Tipos

KS-02YSH 4x2xAWG 23/1 PIMF

KS-02YSH 2x(4x2xAWG 23/1 PIMF)

Security (comportamiento frente al fuego)

Resistencia a la llama según IEC 60332-3-24 Ausencia de halógenos según IEC 60754-1/2 Densidad de humo según IEC 61034-1/2 Formación de ácido según EN 60754-2 Resistencia al fuego (estándar) 0,60 MJ/m (Sx), 1,2 MJ/m (Dx) Normativa europea de productos

S

Mejor que la categoría 6A según EN 50288 e IEC 61156

excelente NEXT, Buenas propiedades de apantallamiento (total y por pares),

P

1 > Clase E > 250 MHz 2 > Clase EA > 500 MHz 3 > Clase F > 600 MHz 4 > Clase FA > 1000 MHz 5 > Clase FA+ > 1200 MHz Application (Ethernet, TV) Campos de aplicación

Cables de instalación para uso en sistemas de cableado estructurado de edificios según ISO/IEC 11801 y EN 50173 (3.ª edición).

Ideal para todas las aplicaciones de las clases D a EA hasta 10 GbE

según IEEE 802.3 an, Cable sharing, VoIP, PoE/PoE+/4PPoE.

A

Radio de flexión durante la instalación 8 x diámetro exterior (mín.) después de la instalación 4 x diámetro exterior (mín.) Carga de tracción (máx.) 110 N (Sx), 220 N (Dx) Resistencia a la compresión transversal 1000 N/100 mm Resistencia al impacto (n.° de impactos) 10

C

1

E

1

> 40 dB > 50 dB2 > 60 dB3 > 70 dB4 > 80 dB5

(13)

–20 °C hasta +60 °C 0 °C hasta +50 °C

Etiquetado de cables para 4 P

LEONI MegaLine E5-60 U/F 4P H "Clase CPR" "N.º DoP" Made in Germany "Número de lote" "Marca de metros"

Propiedades eléctricas (AF) a 20 °C Frecuencia MHz Atenuación dB/100 m NEXT dB PS-NEXT dB ACR dB a 100 m PS-ACR dB a 100 m ACR-F dB a 100 m PSACR-F dB a 100 m RL dB Tipo Cat. 6A máx.* Tipo Cat. 6A mín.* Tipo Cat. 6A mín.* Tipo Cat. 6A mín.* Tipo Cat. 6A mín.* Tipo Cat. 6A mín.* Tipo Cat. 6A mín.* Tipo Cat. 6A mín.* 1 1,9 2,1 95 75,3 92 72,3 93 73,2 90 70,2 91 68 88 65 25,1 – 10 5,2 5,9 90 60,3 87 57,3 85 54,4 82 51,4 96 48 93 45 35,2 25 100 17,7 19,1 75 45,3 72 42,3 57 26,2 54 23,2 90 28 87 25 37,2 20,1 200 26,4 27,6 68 40,8 65 37,8 42 13,2 39 10,2 78 22 75 19 31,1 18 250 29,9 31,1 66 39,3 63 36,3 36 8,3 33 5,3 75 20 72 17 29,5 17,3 300 31,9 34,3 65 38,1 62 35,1 33 3,9 30 0,9 72 18,5 69 15,5 28,3 17,3 450 38,9 42,7 63 35,5 60 32,5 24 –7,2 21 –10,2 69 14,9 66 11,9 26,7 17,3 500 41,2 45,3 61 34,8 58 31,8 20 –10,4 17 –13,4 66 14 63 11 26,3 17,3 600 46,2 – 57 – 54 – 11 – 8 – 60 – 57 – 25,8 – * EN 50288-10-1 (2013) / EN 50288-5-1 (2004) / IEC 61156-5 (2009)

Color del

mm kg/km kg/km

4P 7,2 53 23,5 Dca s2 d2 a1 CDESK0000001 ●Amarillo colza LKD 7KS6 0035 xxxx

4P 7,2 53 23,5 Cca s1 d1 a1 CDESK0000043 ●Verde lima LKD 7KS6 C035 xxxx

(14)

Resistencia a la llama según IEC 60332-3-24 Ausencia de halógenos según IEC 60754-1/2 Densidad de humo según IEC 61034-1/2 Formación de ácido según EN 60754-2

Resistencia al fuego (estándar)0,60 MJ/m (Sx), 1,2 MJ/m (Dx) Normativa europea de productos

S

Mejor que la categoría 7A según EN 50288 e IEC 61156,

excelente NEXT,

excelentes propiedades de apantallamiento (total y por pares),

baja desviación, ancho de banda (típico): 1200 MHz

P

1 > Clase E > 250 MHz 2 > Clase EA > 500 MHz 3 > Clase F > 600 MHz 4 > Clase FA > 1000 MHz 5 > Clase FA+ > 1200 MHz Aplicación (Ethernet, TV) Campos de aplicación

Cables de instalación para uso en sistemas de cableado estructurado de edificios según ISO/IEC 11801 y EN 50173 (3.ª edición). Ideal para todas las aplicaciones multimedia de clase D a FA (vídeo, datos y voz) >10 GbE según IEEE 802.3, Cable

sharing, VoIP, PoE/PoE+/4PPoE.

A

Radio de flexión durante la in stalación 8 x diámetro exterior (mín.) después de la ins talación4 x diámetro exterior (mín.) Carga de tracción (máx.) 110 N (Sx), 220 N (Dx)

Resistencia a la compresión transversal 1000 N/100 mm Resistencia al impacto (n.° de impactos) 10

C

1

Clase de separación según EN 50174-2 d

E

1

> 40 dB > 50 dB2 > 60 dB3 > 70 dB4 > 80 dB5

4 pares

Apantallamiento total trenzado de cobre estañado

■ Mejor que la Categoría 7_A ■ Ancho de banda 1200 MHz ■ Cumple con RoHS y REACH

Mega

Line

®

Pro 1200

Categoría 7

A

Tipos

KS-02YSCH 4x2xAWG 23/1 PIMF

KS-02YSCH 2x(4x2xAWG 23/1 PIMF)

Diseño para 4P

(15)

–20 °C hasta +60 °C 0 °C hasta +50 °C

LEONI MegaLine Pro 1200 "Clase CPR" "N.º DoP" Made in Germany „Número de lote“ „Marca de metros“

Propiedades eléctricas (AF) a 20 °C Frecuencia MHz Atenuación dB/100 m NEXT dB PS-NEXT dB ACR dB a 100 m PS-ACR dB a 100 m EL-FEXT dB a 100 m PS-ELFEXT dB a 100 m RL dB Tipo Cat. 7A máx.* Tipo Cat. 7A mín.* Tipo Cat. 7A mín.* Tipo Cat. 7A mín.* Tipo Cat. 7A mín.* Tipo Cat. 7A mín.* Tipo Cat. 7A mín.* Tipo Cat. 7A mín.* 1 2,0 2,1 105 78,0 102 75,0 103 75,9 100 72,9 98 78 95 75 30 20,0 10 5,3 5,8 100 78,0 97 75,0 95 72,2 92 69,2 98 75,3 95 72,3 29 25,0 100 17,8 18,5 100 75,4 97 72,4 82 56,9 79 53,9 96 55,3 93 52,3 29 20,1 200 24,3 26,5 100 70,9 97 67,9 76 44,4 73 41,4 88 49,3 85 46,3 29 18,0 250 28,5 29,7 100 69,4 97 66,4 72 39,7 69 36,7 84 47,3 81 44,3 27 17,3 500 41,2 42,8 98 64,9 95 61,9 57 22,2 54 19,2 72 41,3 69 38,3 23 15,2 600 45,1 47,1 95 63,7 92 60,7 50 16,6 47 13,6 64 39,7 61 36,7 21 14,7 800 52,5 54,9 93 61,9 90 58,9 41 6,9 38 3,9 58 37,2 55 34,2 20 16,1 1000 59,0 61,9 87 60,4 84 57,4 28 –1,5 25 –4,5 51 35,3 48 32,3 19 15,1 1200 66,3 85 – 82 – 19 – 16 – 42 – 39 – 14 – * EN 50288-9-1 (2013) / IEC 61156-5 (2009)

Color del

mm kg/km kg/km

4P 7,5 57 35 Dca s2 d2 a1 CDESK0000005 ●Amarillo colza LKD 7KS7 0311 xxxx

(16)

Resistencia a la llama según IEC 60332-3-24 / EN 50266-2-4 Ausencia de halógenos según IEC 60754-1/2

Densidad de humo según IEC 61034-1/2 Formación de ácido según EN 60754-2

Resistencia al fuego (estándar)0,5 MJ/m (Sx), 1,2 MJ/m (Dx) Normativa europea de productos

S

Mejor que la categoría 7 según EN 50288 e IEC 61156, excelente NEXT,

excelentes propiedades de apantallamiento (total y por pares),

baja desviación, ancho de banda (típico): 1000 MHz

P

1 > Clase E > 250 MHz 2 > Clase EA > 500 MHz 3 > Clase F > 600 MHz 4 > Clase FA > 1000 MHz 5 > Clase FA+ > 1200 MHz Aplicación (Ethernet, TV) Campos de aplicación

Cables de instalación para uso en sistemas de cableado estructurado de edificios según ISO/IEC 11801 y EN 50173 (3.ª edición). Ideal para todas las aplicaciones multimedia de clase D a F (vídeo, datos y voz) >10 GbE según IEEE 802.3, Cable

sharing, VoIP, PoE/PoE+/4PPoE.

A

Radio de flexión durante la in stalación 8 x diámetro exterior (mín.) después de la ins talación4 x diámetro exterior (mín.) Carga de tracción (máx.) 100 N (Sx), 220 N (Dx)

Resistencia a la compresión transversal 1000 N/100 mm Resistencia al impacto (n.° de impactos) 10

C

1

Clase de separación según EN 50174-2 d

E

1

> 40 dB > 50 dB2 > 60 dB3 > 70 dB4 > 80 dB5

4 pares

Apantallamiento total trenzado de cobre estañado

■ Mejor que la Categoría 7 ■ Ancho de banda 1000 MHz ■ Cumple con RoHS y REACH

Mega

Line

®

Pro 1000

Categoría 7

Tipos

KS-02YSCH 4x2x0,56 mm/~AWG 23/1 PIMF

KS-02YSCH 2x(4x2x0,56 mm/~AWG 23/1 PIMF)

Diseño para 4P

(17)

–20 °C hasta +60 °C 0 °C hasta +50 °C

LEONI MegaLine Pro 1000 "Clase CPR" "N.º DoP" Made in Germany "Número de lote" "Marca de metros"

Propiedades eléctricas (AF) a 20 °C Frecuencia MHz Atenuación dB/100 m NEXT dB PS-NEXT dB ACR dB a 100 m PS-ACR dB a 100 m EL-FEXT dB a 100 m PS-ELFEXT dB a 100 m RL dB Tipo Cat. 7 máx.* Tipo Cat. 7 mín.* Tipo Cat. 7 mín.* Tipo Cat. 7 mín.* Tipo Cat. 7 mín.* Tipo Cat. 7 mín.* Tipo Cat. 7 mín.* Tipo Cat. 7 mín.* 1 1,95 2 100 80 97 77 98 78 95 75 100 80 97 77 27 23 10 5,5 5,7 100 80 97 77 94 74 91 71 100 74 97 71 30 25 100 18,4 18,5 100 72 97 69 81 54 78 51 86 54 83 51 25 20,1 200 26,3 26,8 90 68 87 65 63 41 60 38 81 48 78 45 21 18 250 29,4 30,2 90 66 87 63 60 36 57 33 72 46 69 43 20 17,3 500 42,3 44,1 85 62 82 59 42 18 39 15 60 40 57 37 19 17,3 600 46,3 48,9 85 61 82 58 38 12 35 9 52 38 49 35 18 17,3 1000 64 – 70 – 67 – 6 – 3 – 29 – 26 – 15 – * EN 50288-4-1 (2014) / IEC 61156-5 (2009)

Color del

mm kg/km kg/km

4P 7,4 56 32 Dca s2 d2 a1 CDESK0000005 ●Amarillo colza LKD 7KS7 0305 xxxx

(18)

Fig. Artículo Tipo de hilo Color N.º art.

1 MegaLine® Connect45 Conector de cable AWG24-22 _{(25 unidades)} AWG 24 – 22 sólido y flexible ● Plástico amarillo LKD 9A50 40100000 2 MegaLine® Connect45 Conector de cable AWG27-26 _{(25 unidades)} AWG 27 – 26 sólido y flexible ●● Plástico transparente LKD 9A50 40110000

MegaLine®

Connect45

Conector de cable

AWG24-22

MegaLine®

Connect45

Conector de cable

AWG27-26

Descripción

El conector de cable MegaLine® Connect45 tiene una conexión de aislamiento por desplazamiento y se introduce directamente en el cable de instalación. De este modo, constituye la interfaz con el módulo de conexiones hembra MegaLine® Connect45 intercambiable por módulos.

Esto significa que las líneas de transmisión neutras para la aplicación pueden establecerse más allá de los requisitos de la clase EA, dependiendo del módulo de conexiones

hembra correspondiente. El módulo de conexiones hembra también puede sustituirse posteriormente sin ningún otro procedimiento de instalación.

■ Montaje sencillo y rápido

Estructura

Material

Sistema de circuitos Tipo de hilo

Plástico

4 pares con tecnología IDC según EIA/TIA 568A/B AWG 24 – 22 sólido y flexible o AWG 27 – 26 sólido y flexible

Accesorios (página 23)

Tapa protectora MegaLine® Connect45

El conector del cable puede protegerse contra influencias ambientales mediante la tapa protectora.

Fig. 1

Conector de cable AWG24–22

Fig. 2

Conector de cable AWG27–26

Mega

Line

®

_{Connect45 Conector}

_{de cable}

(19)

Módulo de conexiones hembra cat. 6A

Marcado: agua

MegaLine®

Connect45 LEO BM ISO/IEC

Descripción

Para la transmisión de señales de voz, imagen y datos analógicos y digitales. Las características de rendimiento corresponden a la cat. 6A (ISO/IEC) hasta 500 MHz. Los requisitos del canal y de los

enlaces permanentes de la clase EA según ISO/IEC 11801

(3.ª edición) se cumplen a partir de 1 m (Cat. 6A).

Las longitudes se refieren al modelo de 2 conectores.

Estructura

Material

Sistema de circuitos Conector

Metal macizo; fundición a presión de cinc, niquelado

4 pares por conector de cable Conector RJ45 hembra, con cubierta antipolvo integrada compatible con MegaLine® Connect100 Normas ■ ISO/IEC 11801 ■ EN 50173-1 ■ IEC 60603-7-51 Función LEO LEO =

Light Emitting Outlet (Enchufe luminoso) Detección de luz Transmisión de señales

Los paneles de conexiones con función LEO le permiten rastrear fácilmente las conexiones durante la instalación. ≤ 200 m

a través del detector LEO

MegaLine®

Connect45 BM ISO/IEC

Descripción

(3.ª edición) se cumplen a partir de 1 m (Cat. 6A).

Estructura

Material

4 pares por conector de cable Conector RJ45 hembra, con cubierta antipolvo integrada

compatible con MegaLine® Connect100

Normas

■ ISO/IEC 11801 ■ EN 50173-1 ■ IEC 60603-7-51

Artículo VPE

Denomi-nación

N.º art. MegaLine® Connect45

Artículo VPE

Denomi-nación

N.º art. MegaLine® Connect45

(20)

MegaLine®

Connect45 LinkExtender

Descripción

Para ampliar una infraestructura de cable existente hasta un máximo de 90 m sin pérdidas de transmisión, basado en el sistema MegaLine® Connect45.

Gracias a sus reducidas dimensiones, el prolongador puede montarse en cualquier momento en la canaleta de cables. El rendimiento de enlace de la clase EA permitela transmisión de 10 Gigabit Ethernet a través de un enlace ampliado.

Estructura

Material

Sistema de circuitos

2 x 4 pares por conector de cable

Normas

■ ISO/IEC 11801■EN 50173-1

MegaLine®

Connect45 BM ELine ISO/IEC

Descripción

(3.ª edición se cumplen a partir de 1 m (Cat. 6A).

Estructura

Material

4 pares por conector de cable Conector RJ45 hembra, con cubierta antipolvo integrada Normas ■ ISO/IEC 11801 ■ EN 50173-1 ■ IEC 60603-7-51 Módulo de conexiones hembra cat. 6A Marcado: agua

Artículo Marcado N.º art.

MegaLine® Connect45

LinkExtender Agua LKD 9A50 00100000

Artículo Marcado N.º art.

BM ELine ISO/IEC Agua LKD 9A50 50100000

Mega

Line

®

_{Connect45 Módulos de conexiones hembra en formato ELine}

Categoría 6

A

(21)

MegaLine®

Connect45 RJ45 Cat. 6

A Descripción

Utilizando el mismo conector de cable MegaLine® Connect45, las aplicaciones de punto de consolidación y/o PoE se pueden implementar fácilmente con la ayuda del conector RJ45 macho. setzen. Dependiendo del conector de cable utilizado, se puede utilizar un cable horizontal o flexible. Las propiedades técnicas de transmisión corresponden a la clase EA según ISO/IEC 11801/

EN 50173-1. Compatible con 10 GbE.

Estructura

Material

4 pares por conector de cable Conector RJ45 Propiedades mecánicas Ciclos de conexión Sección de contacto Contacto Recomendación Ø de cable

≥ 750 (en el lado del RJ45) 50 µ chapado en oro AWG 26–22

Prensar exclusivamente con la pinza de montaje MC45 (p. 23), Los conectores de cable deben pedirse por separado (p. 18)

5 – 9 mm Requisito medioambiental Cat. de terminal Intervalo de temperatura IP20 –40 °C hasta +70 °C Propiedades eléctricas

Apto para PoE+ según IEEE802.3at

MegaLine®

Connect45

Adaptador de riel de perfil de sombrero Simple

Descripción

Carcasa en riel de perfil de sombrero, para montaje en armarios de distribución (cubiertas laterales opcionales, no incluidas). Compatible con MegaLine® Connect45 (formato Keystone).

Estructura

Material Color

Plástico

Gris claro, RAL 7035

Dimensiones

18 mm x 71 mm x 67 mm (Ancho x Alto x Fondo)

Artículo N.º art.

Adaptador de riel de perfil de sombrero Keystone Simple (1 unidad)

9A501130 MegaLine® Connect45

Cubierta lateral para adaptador de riel de perfil de sombrero (2 unidades)

9A501131 Cubierta lateral

(opcional)

Artículo VPE N.º art.

(22)

Mega

Line

®

_Connect45

Panel de conexiones de 19"

en formato Keystone®

Fig. 1 Caja de conexión 45 x 45 / simple

(similar a la figura) Fig. 2Caja de conexión

45 x 45 / doble (similar a la figura)

Mega

Line

®

_Connect45

Cajas de conexión

para módulos de conexiones hembra Keystone®

Artículo Color N.º art.

MegaLine® Connect45 Panel de conexiones 19" / 24 puertos (1 unidad)

●Gris claro RAL 7035 LKD 9A50 12000000

● Negro intenso

RAL 9005 LKD 9A50 12010000

MegaLine®

Connect45 Panel de conexiones de 19"

24 puertos

Descripción

El panel de conexiones se puede equipar con un máximo de 24 módulos de conexiones hembra MegaLine® Connect45 en formato VK.

Compatible con los módulos de conexiones hembra MegaLine® Connect45 (formato VK). Estructura Carcasa Color Rótulo Capacidad Descarga de tracción Entrada de cables Estructura Chapa de acero Gris claro, RAL 7035 Negro intenso, RAL 9005 1–24

máx. 24 módulos de conexiones hembra en formato VK

mediante brida para cables

a lo largo de toda la placa sujetacables 24 puertos

Dimensiones

19" / 1 unidad de altura

Profundidad de montaje: 100 mm

MegaLine®

Connect45

Caja de conexión Keystone 45 x 45

Variante francesa

Cajas de conexión para equipar con módulos de conexiones hembra MegaLine® Connect45 en formato Keystone®.

Estructura

Cuerpo de la carcasa Colores

Rótulo

Plástico

Blanco puro, RAL 9003 mediante recuadro para rótulo

Dimensiones

45 mm x 45 mm x 42 mm (Al. x An. x P), Ángulo de inclinación 30°

Fig. Artículo N.º art.

4 MegaLine® Connect45 Caja de conexión Keystone 45 x 45 / simple

LKD 9A50 11040000

5 MegaLine® Connect45Caja de conexión Keystone 45 x 45 / doble

LKD 9A50 11030000

– VarioLine® Carcasa protectora 45 x 45

(8 unidades) LKD 9ZE8 00130000

Panel de conexiones de 19" en formato Keystone®

(23)

MegaLine®

Anillo marcador para cables de

conexión Patch RJ45

Descripción

Anillo marcador para la codificación visual de los cables de conexión. Compatible con MegaLine

®

Patch 5D-RJ45, -6E-RJ45U, -6EA-RJ45, -6AEA-RJ45 e Industry 6EA-RJ45.

MegaLine®

Connect45 Tapa protectora

Descripción

Para proteger cables troncales preconfeccionados provistos de conectores de cable MegaLine® Connect45 de forma cómoda y segura.

MegaLine®

Connect45

Herramienta de apertura

Descripción

Para abrir el módulo de conexión Connect45 MegaLine® de manera fácil y rápida.

MegaLine®

Connect45

Pinza de montaje

Descripción

Con un solo movimiento se prensan los contactos del conector de cable y se cortan los hilos que sobresalen.

MegaLine®

Alicates de corte

diagonal con una mordaza recta

Descripción

Para recortar los pares de hilos de forma segura

Artículo N.º art.:

MegaLine® Alicates de corte diagonal con una

mordaza recta LKD 9ZE3 00120000

Artículo N.º art.: MegaLine® Connect45 Pinzas de montaje (1 unidad) LKD 9A50 40010000 Artículo N.º art.: MegaLine® Connect45 Herramienta de apertura (1 unidad) LKD 9A50 40000000

Artículo Color N.º art.

MegaLine® Anillo marcador para cables de conexión Patch RJ45 (100 unidades)

●Gris claro RAL 7035 LKD 9AW1 60310000 ● Verde turquesa RAL 6016 LKD 9AW1 60320000

●Azul cielo RAL 5015 LKD 9AW1 60330000 ●Rojo fuego RAL 3000 LKD 9AW1 60340000 ●Naranja pastel RAL 2003 LKD 9AW1 60350000 ● Amarillo colza RAL 1021 LKD 9AW1 60360000

●Negro intenso RAL 9005 LKD 9AW1 60370000

Artículo N.º art.

MegaLine® Connect45 Tapa protectora

(25 unidades) LKD 9A50 40030000

El cable confeccionado con conector de cable Connect45 se introduce y encierra fácilmente en la tapa protectora

(24)

Mega

Line

®

Connect45 Pro

_{Módulos de conexiones hembra}

en formato Keystone®

Categoría 6

A

MegaLine®

Connect45 Pro BM ISO/IEC

Descripción

enlaces permanentes de la clase EA según ISO/IEC11801

(3.ª edición) se cumplen a partir de 1 metro. Las longitudes se refieren al modelo de 2 conectores.

Estructura

Material

4 pares por conector de cable Conector RJ45 hembra

Normas

■ ISO/IEC 11801 ■ EN 50173-1 ■ IEC 60603-7-51

MegaLine®

Connect45 Pro Adaptador de 90°

Descripción

Para una fácil conexión al conector hembra MegaLine® Connect45. Esto permite la instalación en situaciones de instalación confinada (p. ej., en conductos de pared) mediante un montaje en ángulo de 90°.

Estructura

Material Metal macizo; fundición a presión de cinc, niquelado

Artículo VPE Denominación N.º art. MegaLine® Connect45 Pro

BM ISO/IEC 50 uds. Blanco LKD 9ZQ0 1000 0000

Artículo VPE N.º art.

(25)

MegaLine®

Connect45 Pro

Carcasa protectora 45 x 45

Variante francesa

Carcasa protectora para equipar con módulos MegaLine® Connect45 Pro en formato Keystone®. La carcasa protectora está disponible en formato plano o acodado.

Estructura

Cuerpo de la carcasa Color

Placa central

Plástico

Blanco puro, RAL 9010

con tapas de protección contra el polvo integradas

Fig. Artículo Variante VPE N.º art.:

1

Carcasa protectora MegaLine® Connect45 Pro 45 x 45 / plana Simple

20 unidades

LKD 9ZQ0 11010000

– Doble LKD 9ZQ0 11020000

–

Carcasa protectora MegaLine® Connect45 Pro 45 x 45 / acodada Simple LKD 9ZQ0 11030000

2 Doble LKD 9ZQ0 11040000

Modelos

Carcasa protectora simple, plana Carcasa protectora simple, acodada Carcasa protectora doble, plana Carcasa protectora doble, acodada

Dimensiones

Carcasa plana: 45 mm x 45 mm x 22 mm (Al. x An. x P) Carcasa acodada: 45 mm x 45 mm x 37 mm (Al. x An. x P) Fig. 1

Carcasa protectora

45 x 45 / simple) Fig. 2

Carcasa protectora 45 x 45 / doble

(26)

Longitud Artículo N.º art.

m Gris (LSOH) Azul (LSOH) Verde turquesa (LSOH)

Amarillo (LSOH) Rojo (LSOH)

0,5

MegaLine® Patch 6EA-RJ45

LKD 9AA2 11320000 LKD 9AA2 11520000 LKD 9AA2 11620000 LKD 9AA2 11420000 LKD 9AA2 11720000 1,0 LKD 9AA2 11330000 LKD 9AA2 11530000 LKD 9AA2 11630000 LKD 9AA2 11430000 LKD 9AA2 11730000 1,5 LKD 9AA2 11340000 LKD 9AA2 11540000 LKD 9AA2 11640000 LKD 9AA2 11440000 LKD 9AA2 11740000 2,0 LKD 9AA2 11350000 LKD 9AA2 11550000 LKD 9AA2 11650000 LKD 9AA2 11450000 LKD 9AA2 11750000 2,5 LKD 9AA2 11360000 LKD 9AA2 11560000 LKD 9AA2 11660000 LKD 9AA2 11460000 LKD 9AA2 11760000 3,0 LKD 9AA2 11370000 LKD 9AA2 11570000 LKD 9AA2 11670000 LKD 9AA2 11470000 LKD 9AA2 11770000 4,0 LKD 9AA2 11380000 LKD 9AA2 11580000 LKD 9AA2 11680000 LKD 9AA2 11480000 LKD 9AA2 11780000 5,0 LKD 9AA2 11390000 LKD 9AA2 11590000 LKD 9AA2 11690000 LKD 9AA2 11490000 LKD 9AA2 11790000 7,5 LKD 9AA2 11400000 LKD 9AA2 11600000 LKD 9AA2 11700000 LKD 9AA2 11500000 LKD 9AA2 11800000 10,0 LKD 9AA2 11410000 LKD 9AA2 11610000 LKD 9AA2 11710000 LKD 9AA2 11510000 LKD 9AA2 11810000

MegaLine®

Patch 6EA-RJ45

Descripción

El cable utilizado es adecuado para frecuencias de transmisión de hasta 250 MHz El apantallamiento por pares y el trenzado de cobre de fuerte cobertura como apantallamiento general garantizan unos excelentes valores de NEXT y de pérdida de retorno.

Los cables de conexión están equipados en ambos lados con un conector RJ45 macho apantallado y una protección antitorsión sobremoldeada.

Ámbito de uso

Compatible con IEEE 802.3, 10Base-T, 100Base-T, 1000Base-T, 10GBase-T, IEEE 802.5 16MB, ISDN, FDDI, ATM

Propiedades/construcción EMV Conector RJ45 macho Valores eléctricos Utilización Normas Apantallamiento combinado (PiMf + trenzado) EN 60603-7 Cat. 6, clase EA 1:1 ISO/IEC 11801 / EN50173

Conformidad con RoHS según 2011/65/UE

Densidad de humo Ausencia de halógenos Resistencia a la llama IEC 61034 IEC 60754-2 IEC 60332-1-2 Accesorios (página 23)

MegaLine® Patch RJ45 Anillo marcador en distintos colores para la codificación visual de los cables de conexión

Mega

Line

®

_{Cable de}

_{conexión RJ45/RJ45}

_{Cat. 6 / 250 MHz}

(27)

Longitud Artículo N.º art.

m Gris (LSOH) Azul (LSOH) Verde turquesa (LSOH) Amarillo (LSOH) Rojo (LSOH)

0,5

MegaLine® Patch 6AEA-RJ45

LKD 9AA2 30200000 LKD 9AA2 30300000 LKD 9AA2 30400000 LKD 9AA2 30500000 LKD 9AA2 30600000 1,0 LKD 9AA2 30210000 LKD 9AA2 30310000 LKD 9AA2 30410000 LKD 9AA2 30510000 LKD 9AA2 30610000 1,5 LKD 9AA2 30220000 LKD 9AA2 30320000 LKD 9AA2 30420000 LKD 9AA2 30520000 LKD 9AA2 30620000 2,0 LKD 9AA2 30230000 LKD 9AA2 30330000 LKD 9AA2 30430000 LKD 9AA2 30530000 LKD 9AA2 30630000 2,5 LKD 9AA2 30240000 LKD 9AA2 30340000 LKD 9AA2 30440000 LKD 9AA2 30540000 LKD 9AA2 30640000 3,0 LKD 9AA2 30250000 LKD 9AA2 30350000 LKD 9AA2 30450000 LKD 9AA2 30550000 LKD 9AA2 30650000 4,0 LKD 9AA2 30260000 LKD 9AA2 30360000 LKD 9AA2 30460000 LKD 9AA2 30560000 LKD 9AA2 30660000 5,0 LKD 9AA2 30270000 LKD 9AA2 30370000 LKD 9AA2 30470000 LKD 9AA2 30570000 LKD 9AA2 30670000 7,5 LKD 9AA2 30280000 LKD 9AA2 30380000 LKD 9AA2 30480000 LKD 9AA2 30580000 LKD 9AA2 30680000

MegaLine®

Patch 6AEA-RJ45

Descripción

El cable utilizado es adecuado para frecuencias de transmisión de hasta 500 MHz El apantallamiento por pares y el trenzado de cobre de fuerte cobertura como apantallamiento general garantizan unos excelentes valores de NEXT y de pérdida de retorno.

Los cables de conexión están equipados en ambos lados con un conector RJ45 macho apantallado y una protección antitorsión sobremoldeada.

Ámbito de uso

Para uso en sistemas de cableado estructurado de edificios según ISO/IEC 11801 y EN 50173-x. Idealpara todas las aplicaciones hasta la Clase EA (vídeo, datos y voz)

> 10 GbE según IEEE 802.3 an, Cable sharing, VoIP, PoE

Propiedades/construcción EMV Conector RJ45 macho Valores eléctricos Utilización Normas

Apantallamiento combinado (PiMf + trenzado) EN 60603-7

Cat. 6A, clase EA

1:1

ISO/IEC 11801 / EN50173

Conformidad con RoHS según 2011/65/UE

Densidad de humo Ausencia de haló-genos Resistencia a la llama IEC 61034 IEC 60754-2 IEC 60332-1-2 Accesorios (página 23)

MegaLine® Patch RJ45 Anillo marcador en distintos colores para la codificación visual de los cables de conexión

(28)

Especificaciones de fibra G50/125 G50/125 G50/125 E9/125 E9/125 E9/125

IEC 11801 / EN 50173 OM3 OM4 OM5 OS2 OS2

SMF 28 ultra

OS2 low bend

IEC 60793-2 A1a.2 A1a.3 A1a.4b B1.3 B6_a

ITU-T G651 G651 G651.1 G652.D G652.D + G657.A1 G657.A2

Coeficiente de amortiguamiento dB/km a 850 nm dB/km a 953 nm dB/km a 1300 nm máx. 2,5 máx. 0,7 máx. 2,5 máx. 0,7 máx. 2,5 máx. 1,8 máx. 0,7 dB/km a 1310 nm dB/km a 1383 nm dB/km a 1550 nm dB/km a 1625 nm máx. 0,36 máx. 0,36 máx. 0,23 máx. 0,23 máx. 0,36 máx. 0,36 máx. 0,23 máx. 0,23 máx. 0,36 máx. 0,36 máx. 0,23 máx. 0,23 Ancho de banda MHz x km a 850 nm mín. 1500 mín. 3500 mín. 3500 MHz x km a 953 nm mín. 1850 MHz x km a 1300 nm mín. 500 mín. 500 mín. 500

Ancho de banda láser

MHz x km a 850 nm mín. 2000 mín. 4700 mín. 4700

MHz x km a 953 nm mín. 2470

Dispersión

a 1310 nm máx. 3,5 ps/nm x km máx. 3,5 ps/nm x km máx. 3,5 ps/nm x km

a 1550 nm máx. 18 ps/nm x km máx. 18 ps/nm x km máx. 18 ps/nm x km

Longitud de onda de dispersión cero 1302≤ λ0 ≤ 1322 1302≤ λ0 ≤ 1322 1302≤ λ0 ≤ 1322

Aumento de la dispersión cero ≤ 0,092 ps/nm² x km ≤ 0,092 ps/nm² x km ≤ 0,092 ps/nm² x km

PMD

Fibra < 0,1 ps/ km < 0,1 ps/ km < 0,1 ps/ km

Link < 0,06 ps/ km < 0,06 ps/ km < 0,06 ps/ km

Longitud de segmento para Gigabit Ethernet

a 850 nm (1000 BASE SX) 900 m 1000 m 1000 m

a 1300 nm (1000 BASE LX) 550 m 550 m 550 m 5000 m 5000 m 5000 m

Longitud de segmento para 10 Gigabit Ethernet

a 850 nm (10G BASE-SR/SW) 300 m 550 m 550 m

a 1300 nm (10G BASE-LX4) 300 m 300 m 300 m 10.000 m 10.000 m 10.000 m

a 1550 nm (10G BASE-ER/EW) 40.000 m 40.000 m 40.000 m

Longitud de segmento para 40 Gigabit Ethernet a 850 nm 40 GBASE-SR4 a 850 nm 40 GBASE-SR4 100 m 150 m 150 m a 1310 nm 40 GBASE-LR4 a 1310 nm 40 GBASE-LR4 10.000 m 10.000 m 10.000 m a 850 nm – 953 nm 40G-SWDM4* a 850 nm – 953 nm 40G-SWDM4* 240 m 350 m 440 m

Longitud de segmento para 100 Gigabit Ethernet a 850 nm 100 GBASE-SR10 a 850 nm 100 GBASE-SR10 100 m 150 m 150 m a 1310 nm 100 GBASE-LR4 a 1310 nm 100 GBASE-LR4 10.000 m 10.000 m 10.000 m 100 GBASE-ER4 100 GBASE-ER4 40.000 m 40.000 m 40.000 m a 850 nm – 953 nm 100G-SWDM4** a 850 nm – 953 nm 100G-SWDM4** 75 m 100 m 150 m Apertura numérica Valor nominal 0,20 0,20 0,20 0,12 0,12 0,12

Índice de refracción (valor nominal)

a 850 nm 1,483 1,483 1,483 a 1300 nm 1,478 1,478 1,478 a 1310 nm 1,467 1,467 1,467 a 1550 nm 1,467 1,467 1,467 Carga de prueba ≥ 100 kpsi ≥ 8,8 N ≥ 100 kpsi ≥ 8,8 N ≥ 100 kpsi ≥ 8,8 N ≥ 100 kpsi ≥ 8,8 N 100 kpsi ≥ 8,8 N 100 kpsi ≥ 8,8 N * Fuente: 40G SWDM4 MSA Technical Specifications Rev 2, Table 2-2: 100G-SWDM4 operating range

** Fuente: 100G SWDM4 MSA Technical Specifications Rev 2, Table 2-2: 100G-SWDM4 operating range

GigaLine

®

_{Cualidades de fibra}

(29)

Hilos

(en grupos de hilos trenzados)

Hilo de conteo Rojo Hilo de direc-ción de conteo Blanco

Otros hilos Verde para G50/125 Azul para G62,5/125 Amarillo para E9/125 Elementos

ciegos Colores naturales Los hilos se cuentan de forma con-secutiva empezando por el hilo que está junto al elemento contador. Los elementos ciegos no se cuentan.

Fibras

(en grupos de hilos) IEC 60304 N.º

fibra Color N.ºfibra Color

1 Rojo 13 Rojo-negro 2 Verde 14 Verde-negro 3 Azul 15 Azul-negro 4 Amarillo 16 Amarillo-negro 5 Blanco 17 Blanco-negro 6 Gris 18 Gris-negro 7 Marrón 19 Marrón-negro 8 Violeta 20 Violeta-negro 9 Turquesa 21 Turquesa-negro 10 Negro 22 Natural-negro 11 Naranja 23 Naranja-negro

Cable mini Breakout EIA/TIA 598C N.º fibra Color 1 Azul 2 Naranja 3 Verde 4 Marrón 5 Gris 6 Blanco 7 Rojo 8 Negro 9 Amarillo 10 Violeta 11 Rosa

Consideración de criterios de aplicación y protección contra incendios

El revestimiento de los cables protege la fibra óptica frente a influencias mecánicas, térmicas y químicas y frente a la entrada de humedad. Por otro lado, en caso de incendio, se debe evitar la su propagación y la formación de gases tóxicos y corrosivos por medio del revestimiento de los cables.

Para proteger las instalaciones y los edificios, pero sobre todo a las personas, se recomienda utilizar materiales pirorretardantes sin halógenos. Para el uso en entornos difíciles se utiliza sobre todo PUR y PVC debido a su alta resistencia a los aceites y a la abrasión. Para las aplicaciones en exteriores, el material utilizado

para el revestimiento es el PE. Normalmente, un solo material de revestimiento es incapaz de cumplir todos los requisitos. Para poder adaptarse lo mejor posible a las condiciones del lugar donde se van a usar, LEONI ofrece varios materiales para elegir. Si los formatos de cables y materiales que ofrecemos en este catálogo no satisfacen sus necesidades de uso, contacte con nosotros. Normalmente es posible añadirles otras prestaciones para cumplir otros requisitos, por ejemplo aplicando medidas específicas a la hora de montar el revestimiento, como puede ser el uso de una banda de aluminio o mezclas especiales de revestimientos.

Material del revestimiento de cables

Propiedades del material FRNC PUR PVC PE

Resistencia al envejecimiento + + + +

Ausencia de halógenos + + – – +

Resistencia a la llama + ● + – –/●

Elasticidad – + ● –

Resistencia a la abrasión – ++ + +/–

Baja generación de gases de combustión ++ ● – – –/●

Baja emisión de gases corrosivos ++ ● – – +/●

Baja toxicidad por gases de combustión ++ ● – – +/●

Seguridad toxicológica ++ ● – +/●

Material del revestimiento de cables

Resistencia general contra FRNC PUR PVC PE

Luz UV 1 1 1 1

Entrada de agua – – + +

Difusión de gas – 2 – ●

Combustibles – + +/– +

Aceite mineral / lubricantes – ++ ● +

Solventes orgánicos – + 3) – + 4) Alcohol – – + + Oxidantes – – + – Ácidos + – – + ++ Lejías + – – + + Soluciones salinas + – + +

1) Aumento de la resistencia a UV añadiendo pigmentos de color negro o estabilizadores UV

2) Permeación dependiente del tipo de gas, p. ej., Ar, CH4, N2, O2 permeación de gas baja, CO2, H2, He permeación de gas alta

3) Hinchamiento reducido en hidrocarburos saturados; hinchamiento alto en hidrocarburos aromáticos.Los ésteres alifáticos provocan hinchamiento, los solventes orgánicos de alta polaridad disuelven cuando hay un hinchamiento extremo 4) Hinchamiento en hidrocarburos y clorocarburos alifáticos y aromáticos

++ excelente + bueno ● en función de la composición – débil – – insuficiente
