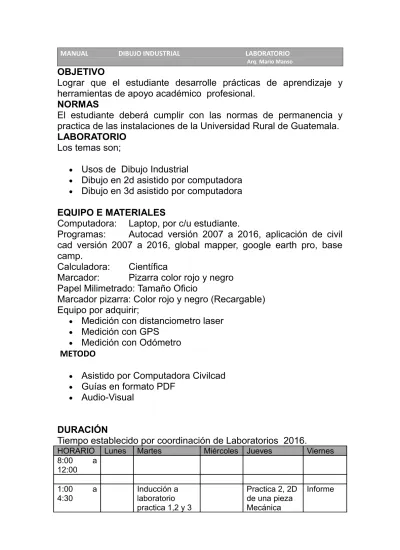

OBJETIVO
Lograr que el estudiante desarrolle prácticas de aprendizaje y
herramientas de apoyo académico profesional.
NORMAS
El estudiante deberá cumplir con las normas de permanencia y
practica de las instalaciones de la Universidad Rural de Guatemala.
LABORATORIO
Los temas son;
Usos de Dibujo Industrial
Dibujo en 2d asistido por computadora
Dibujo en 3d asistido por computadora
EQUIPO E MATERIALES
Computadora: Laptop, por c/u estudiante.
Programas:
Autocad versión 2007 a 2016, aplicación de civil
cad versión 2007 a 2016, global mapper, google earth pro, base
camp.
Calculadora:
Científica
Marcador:
Pizarra color rojo y negro
Papel Milimetrado: Tamaño Oficio
Marcador pizarra: Color rojo y negro (Recargable)
Equipo por adquirir;
Medición con distanciometro laser
Medición con GPS
Medición con Odómetro
METODO
Asistido por Computadora Civilcad
Guías en formato PDF
Audio-Visual
DURACIÓN
Tiempo establecido por coordinación de Laboratorios 2016.
HORARIO
Lunes
Martes
Miércoles Jueves
Viernes
8:00 a
12:00
1:00 a
4:30
Inducción a
laboratorio
practica 1,2 y 3
Practica 2, 2D
de una pieza
Mecánica
Informe
Básicos
Mecánica
PROCEDIMIENTO
Al estudiante se le brindara asistencia personalizada en las
prácticas siguientes;
Programa asistido por computadora Autocad, Civil Cad
Elaborar plano en formato A-3 la figura de una pieza Mecánica
en 2D Y 3D
Calculo de Área, Medidas y especificaciones
Equipo por adquirir;
Medición con distanciometro laser
Medición con GPS
Medición con Odómetro
EVALUACION
El estudiante será evaluado de la siguiente manera;
Asistiendo a los tiempos establecidos y la práctica desarrollando la
ejecución de lo requerido en cada tema. Valor total será de 15
puntos.
ENTREGA INFORME
El estudiante debe entregar un informe escrito con estructura
académica y la caratula, debe contener dos copias visibles para su
verificación correspondiente.
ANEXO
MANUAL
GUIA
DIBUJO TÉCNICO. DISEÑO INDUSTRIAL
DIBUJO TÉCNICO. DISEÑO INDUSTRIAL
DIBUJO TÉCNICO. DISEÑO INDUSTRIAL
DIBUJO TÉCNICO. DISEÑO INDUSTRIAL
El dibujo técnico es el procedimiento utilizado para representar la forma y dimensiones de los objetos que queremos construir, siguiendo unas normas específicas.
Actualmente la mayor parte del dibujo técnico se realiza con programas de diseño asistido por ordenador (CAD).
1.
1.
1.
1.----
Normalización
Normalización
Normalización
Normalización
Es el conjunto de normas que regulan todos los elementos que intervienen en el dibujo técnico. Las normas oficiales españolas se conocen como normas UNE (Una Norma Española).
PRINCIPALES NORMAS INTERNACIONALES PAIS SIGLAS España UNE Internacional ISO Alemania DIN Francia AFNOR
Estados Unidos ASA
Japón JIS
La normalización regula diferentes tipos de aspectos, como:
Formatos: tamaños de papel para dibujar planos
Rotulación: tipos y tamaños de letras
Escalas Tipos de líneas Vistas y su colocación Acotación
2.
2.
2.
2.----
Formatos de papel
Formatos de papel
Formatos de papel
Formatos de papel
Se llama formato a los diferentes tamaños de papel que utilizamos para dibujar un plano. Los formatos más utilizados son los siguientes.
FORMATO ANCHO (mm) LARGO (mm)
DIN A0 841 1.189 DIN A1 594 841 DIN A2 420 594 DIN A3 297 420 DIN A4 210 297 DIN A4 DIN A3 DIN A2 DIN A1 210 420 841 4 9 7 4 9 7 5 9 4 1 .1 8 9 DIN A0
3.
3.
3.
3.----
Rotulación
Rotulación
Rotulación
Rotulación
La rotulación es el tipo de letras, números, símbolos y signos que se pueden utilizar para escribir en un dibujo técnico. Está normalizada y la normativa establece la altura, grosor y tipo de letra.
Altura: las alturas permitidas se muestran en la siguiente tabla
Altura mayúsculas (mm) 2,5 3,5 5 7 10 14 20
Altura minúsculas (mm) - 2,5 3,5 5 7 10 14
La altura de las minúsculas es siempre una altura inferior a la escogida para las mayúsculas.
Tipo de letra: Se puede dibujar con letra vertical o inclinada hacia la derecha 15º. Nosotros utilizaremos la letra ARIAL.
A B C D E F G H I J K L M N
Ñ O P Q R S T U V W X Y Z
A B C D E F G H I J K L M N
Ñ O P Q R S T U V W X Y Z
a b c d e f g h i j k l m n ñ o
p q r s t u v w x y z
a b c d e f g h i j k l m n ñ o
p q r s t u v w x y z
1 2 3 4 5 6 7 8 9 0 Ø
1 2 3 4 5 6 7 8 9 0 Ø
Métodos de rotulación: Mediante ordenador Con reglas de rotulación Con letras adhesivas A mano alzada4.
4.
4.
4.----
Tipos de líneas
Tipos de líneas
Tipos de líneas
Tipos de líneas
Los tipos de líneas y su utilización están normalizadas. Las más utilizadas son las siguientes:
TIPO DE LINEA LINEA ROTRING / LÁPIZ APLICACIONES
Línea gruesa continua 08 / Lápiz blando (HB, B)
-Recuadro y cajetín del plano -Contorno y aristas del dibujo Línea semigruesa
continua 04/ Lápiz duro (H) -Rotulación Línea semigruesa de
trazos 04/ Lápiz duro (H) -Líneas ocultas del dibujo Línea fina continua 02/ Lápiz duro (H) -Líneas de acotación Línea fina de trazo y
punto 02/ Lápiz duro (H)
-Ejes de revolución
5.
5.
5.
5.----
Boceto y croquis
Boceto y croquis
Boceto y croquis
Boceto y croquis
Boceto: es el primer dibujo para representar la idea que tenemos sobre un objeto. No tiene porque coincidir necesariamente con el producto final.
Se realiza a mano alzada, utilizando lápiz, papel y goma de borrar, sin ayuda de reglas, compás, ni plantillas
Se pueden utilizar tanto técnicas de perspectiva como vistas ortogonales (alzado, perfil y planta).
Croquis: es un dibujo más preciso que refleja perfectamente las características de un objeto.
Se realiza a mano alzada y contiene todos los datos necesarios para poder realizar los planos y construir el objeto (acotaciones,
materiales, piezas, etc.)
Se pueden utilizar tanto técnicas de perspectiva como vistas ortogonales (alzado, perfil y planta). .
6.
6.
6.
6.----
Sistema diédrico
Sistema diédrico
Sistema diédrico
Sistema diédrico
En el sistema diédrico se representan los objetos por medio de sus vistas, que son proyecciones ortogonales en los planos. En el dibujo industrial a las vistas obtenidas se las llama: alzado, perfil y planta.
De las seis vistas que tiene un objeto dibujaremos tres. Elegiremos como alzado la vista principal o más representativa del objeto; entre los dos perfiles y las dos plantas elegiremos el perfil y
planta que más información nos dé.
La colocación de las tres vistas la realizaremos según el sistema europeo, que coloca el perfil derecho o izquierdo a la izquierda o derecha del alzado, respectivamente; y la planta superior o inferior, abajo o arriba del alzado, respectivamente.
PLANTA
PLANTA
PLANTA
PLANTA
INFERIOR
INFERIOR
INFERIOR
INFERIOR
PERFIL
PERFIL
PERFIL
PERFIL
DERECHO
DERECHO
DERECHO
DERECHO
ALZADO
ALZADO
ALZADO
ALZADO
PERFIL
PERFIL
PERFIL
PERFIL
IZQUIERDO
IZQUIERDO
IZQUIERDO
IZQUIERDO
PLANTA
PLANTA
PLANTA
PLANTA
SUPERIOR
SUPERIOR
SUPERIOR
SUPERIOR
Cuando un objeto quede totalmente definido con dos vistas, no se dibujará la tercera.
Cuando se dibujan cilindros, se deben dibujar ejes de simetría o revolución en todas las vistas.
Cuando en un objeto hay aristas o líneas que no se ven pero que sí existen, se dibujan con trazo discontinuo y se llaman líneas ocultas. Siempre se elegirá la vista con menor número de líneas ocultas.
7.
7.
7.
7.----
Acotación
Acotación
Acotación
Acotación
La acotación en dibujo industrial es el proceso de anotar, mediante líneas, cifras, signos y símbolos, las medidas reales de un objeto, para su interpretación y posterior fabricación.
Deben seguirse una serie de reglas y convencionalismos, establecidos mediante normas.
Elementos de acotación:
Normas de Acotación
La acotación se realiza en mm y sólo se escribe el número. Si se acota en otra unidad por motivos especiales, se indicará la unidad en que se acota.
Se acotará sobre las vistas que con más claridad representen la dimensión acotada, para facilitar la fabricación.
Se darán todas las cotas necesarias para definir el objeto, pero no se repetirán las cotas (se darán las mínimas necesarias).
Las cotas se distribuirán, teniendo en cuenta criterios de orden, claridad y estética Toda la acotación se realiza con línea fina y continua (02 mm)
Línea de referencia
Parten de la arista o contorno de la pieza.
Pueden cruzarse entre sí, pero se evitará si es posible. Sobresalen 2 ó 3 mm de las líneas de cota
Pueden atravesar por el interior del objeto. Línea de cota
Son paralelas a la línea de contorno o arista que se va a acotar y perpendiculares a las de referencia. No deben cruzarse entre sí, ni ser cortadas por
ninguna otra línea.
La primera línea de cota se separará del contorno del objeto un mínimo de 8 mm. Las siguientes líneas de cota van separadas entre sí una distancia entre 5 – 8 mm, y esta distancia siempre será la misma.
Se procuran situar alineadas. Se acota de menor a mayor tamaño.
Flechas de cota
Van en los extremos de la línea de cota.
Son flechas alargadas y estrechas que forman un ángulo de 15º (también pueden acabarse por un pequeño trazo oblicuo a 45º o un pequeño círculo)
Cifras de cota Cifra de cota Flecha de cota 70 Línea de cota Línea de referencia 1 5 º
Es un número que indica la dimensión real del objeto, en mm
Se colocan encima de la línea de cota horizontales y centrados. Y a la izquierda de las líneas verticales.
La altura de las cifras será de 3 ó 4 mm, y siempre la misma.
Los números se colocan a la derecha del eje de simetría, y el signo si lo hubiese a la izquierda del eje.
Cuando no exista espacio, las flechas irán exteriores a las líneas de referencia, y si el espacio fuera todavía menor el número también irá fuera colocado a la derecha..
Acotación de circunferencias
Los arcos y circunferencias se acotan en su interior
Los arcos mayores de 180º se acotarán con su diámetro, mientras que en los menores o iguales de 180º se acotará el radio
Las líneas de cota no pueden coincidir con los ejes de simetría.
No se acotarán más de dos circunferencias concéntricas en la misma vista, el resto se acotará en otra vista.
Se añadirá el símbolo de diámetro “Ø” o radio “r” cuando no sea evidente que estemos acotando una circunferencia o arco.
Cuando no exista espacio, las flechas irán exteriores, y si el espacio fuera todavía menor el número también irá fuera colocado a la
derecha.
.
Ejemplos de acotación:
Ejercicios de acotación:
Acotar las siguientes piezas:
1
2
