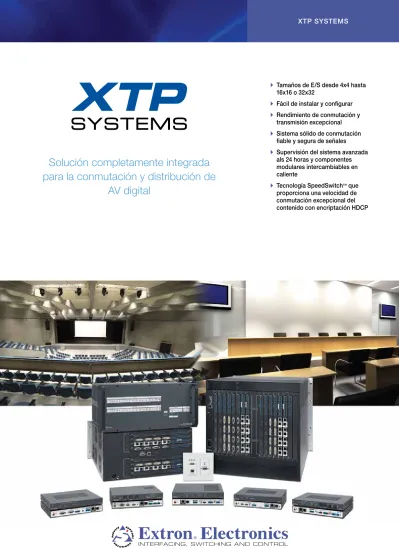

Solución completamente integrada
para la conmutación y distribución de
AV digital
A Tamaños de E/S desde 4x4 hasta 16x16 o 32x32
A Fácil de instalar y configurar A Rendimiento de conmutación y
transmisión excepcional A Sistema sólido de conmutación
fiable y segura de señales
A Supervisión del sistema avanzada als 24 horas y componentes modulares intercambiables en caliente
A Tecnología SpeedSwitch™ que
proporciona una velocidad de conmutación excepcional del contenido con encriptación HDCP
Introducción
XTP Systems de Extron proporcionan una solución de conmutación y distribución completamente integrada para múltiples formatos digitales y analógicos. Admiten conectividad local, así como capacidad de transmisión extendida para el envío de vídeo de alta resolución, audio, RS-232, Ethernet y alimentación hasta 100 m a través de un único cable CATx.
Estos sistemas modulares son ampliables desde 4x4 hasta 16x16 o 32x32, y se pueden fabricar con una gran variedad de tarjetas de matriz XTP CP de E/S. Las tarjetas de entrada y salida proporcionan conexión directa de HDMI, DVI, VGA, vídeo y audio para admitir fuentes y dispositivos de visualización locales, o extensión de la señal a los extremos remotos cuando se utilizan transmisores y receptores XTP. La matriz de conmutación también puede proporcionar alimentación a un dispositivo XTP remoto a través del mismo cable de par trenzado.
Para configurar, manejar y supervisar el sistema en tiempo real, el software de control fácil de usar ofrece una completa visión de todos los dispositivos XTP desde un ordenador. Con componentes modulares intercambiables en caliente, una amplia selección de transmisores y receptores XTP y el avanzado sistema de supervisión durante las 24 horas, XTP Systems han sido creados para proporcionar un funcionamiento continuo y sin problemas en las aplicaciones más importantes.
matrices de conmutación de alto rendimiento
XTP Systems son compatibles con HDCP y proporcionan conmutación digital ultra rápida y altamente fiable de señales HDMI y DVI de alta resolución con la tecnología SpeedSwitch™ exclusiva de Extron. Otras tecnologías de Extron incluidas en XTP Systems para garantizar una conmutación de alto rendimiento son EDID Minder® y Key Minder®. EDID Minder gestiona automáticamente la comunicación EDID entre fuentes y dispositivos de visualización, y Key Minder autentifica y mantiene una encriptación HDCP continua entre los dispositivos de entrada y salida para asegurar una conmutación rápida y fiable en entornos de AV profesionales. XTP Systems también aceptan y digitalizan múltiples formatos de vídeo analógico y audio para un rendimiento excepcional del sistema.
XTP CrossPoint 1600 se puede configurar desde 4x4 hasta 16x16, mientras que XTP CrossPoint 3200 admite desde 4x4 hasta 32x32. El diseño modular de las matrices de conmutación XTP CrossPoint permite personalizar los sistemas en función de la aplicación. La placa digital trasera de alta tasa de datos integrada en la matriz de conmutación asegura la compatibilidad total con las señales de mayor resolución en uso en la actualidad, al mismo tiempo que proporciona una opción de actualización en el futuro para nuevos formatos con resoluciones más altas.
Opciones de la tarjeta de entrada y salida
Toda una línea de tarjetas de cuatro entradas está disponible para XTP Systems, incluyendo la tarjeta de entrada XTP CP para recibir vídeo, audio, control RS-232 e IR y Ethernet a través de un cable CATx desde transmisores XTP remotos, así como tarjetas de entrada XTP CP para la conexión de fuentes locales de HDMI, DVI o VGA analógico. La tarjeta de entrada VGA dispone de entradas de vídeo analógico universal que pueden detectar automáticamente las señales entrantes de RGBHV, vídeo por componentes HD, S-video y vídeo compuesto. Estas señales se convierten a digitales, y SD Pro Processing, exclusivo de Extron, des-entrelaza las señales 480i y 576i para la compatibilidad con dispositivos de visualización equipados con HDMI y DVI, sin la necesidad de escaladores adicionales. Las tarjetas de entrada HDMI, DVI y VGA incluyen entradas de audio estéreo analógico. Algunas tarjetas de entrada proporcionan downmixing de audio multicanal.
Están disponibles varias tarjetas de salida, incluyendo la tarjeta de salida XTP CP para la transmisión de señales a través de un cable CATx a los receptores XTP remotos, y las tarjetas de salida XTP CP para las conexiones de salida local de HDMI, DVI y audio analógico a los dispositivos de visualización y sistemas de sonido.
Transmisores y receptores XTP
XTP Systems incluyen una línea de transmisores y receptores XTP de larga distancia para enviar o recibir vídeo, audio, control RS-232 e IR, Ethernet y alimentación hasta 100 m desde la matriz de conmutación XTP CrossPoint a través de un único cable CAT 5, CAT 6 o CAT 7. Los transmisores XTP están disponibles en modelos de escritorio o en placa mural Decora® y aceptan HDMI, VGA analógico o vídeo de definición estándar. Como con la tarjeta de entrada VGA, el vídeo analógico entrante se convierte a digital, y en ciertos transmisores XTP, SD Pro Processing des-entrelaza vídeo 480i y 576i para asegurar la compatibilidad con las entradas HDMI y DVI del dispositivo de visualización. Algunos transmisores XTP aceptan múltiples entradas y disponen de conmutación de entrada automática.
Hay disponibles dos receptores XTP de escritorio, ambos con salidas HDMI. Estos incluyen separación de audio HDMI para proporcionar salidas de audio estéreo analógico y digital S/PDIF. Uno de los modelos también dispone de escalado de vídeo integrado, de manera que las señales de vídeo entrantes pueden mejorarse a una tasa de salida común para el dispositivo de visualización.
En los XTP Systems totalmente integrados con transmisores y receptores XTP, es posible una distancia de transmisión de 200 m entre los dos extremos remotos.
mejora del control de dispositivos AV con la inserción RS-232 e IR
La matriz de conmutación XTP CrossPoint puede controlarse a través de RS-232, Ethernet o el puerto USB del panel frontal. Con la capacidad de transmitir señales de control a través del mismo cableado que para AV, XTP Systems proporcionan una flexibilidad considerable para controlar todo el sistema.
Las señales RS-232 bidireccionales pueden insertarse desde un sistema de control al puerto Ethernet de la matriz de conmutación, permitiendo el control RS-232 de los dispositivos conectados a los transmisores y receptores XTP.
Los puertos de inserción RS-232 e IR bidireccionales están incluidos en todos los transmisores y receptores XTP. También están disponibles en las tarjetas de entrada y salida XTP CP. Estos puertos de inserción permiten, por ejemplo, que un sistema de control inserte señales IR en una tarjeta de entrada XTP CP y estas señales se envíen de vuelta a un transmisor XTP para controlar un reproductor de Blu-ray Disc. Similarmente, el mismo sistema de control también puede insertar señales RS-232 en una tarjeta de salida XTP CP para transmitir a un receptor XTP interconectado con un dispositivo de visualización.
Toda esta flexible capacidad de control del sistema es posible utilizando el mismo cable de par trenzado para enviar señales de control junto con vídeo, audio, Ethernet y alimentación. El resultado final es una infraestructura de cable simplificada que ahorra en mano de obra y coste.
Extiende Ethernet para ampliar el acceso a la red y el control AV
Un puerto Ethernet acompaña a cada puerto XTP RJ-45 de un transmisor o receptor XTP, y de las tarjetas de entrada y salida XTP CP. Estos puertos pueden utilizarse para extender el acceso a Ethernet desde la matriz de conmutación a extremos remotos a través de un cable de par trenzado, sin la necesidad de proporcionar conexiones de red o direcciones IP adicionales. Por ejemplo, los reproductores Blu-ray Disc en los extremos fuente pueden recibir acceso a Internet desde la red LAN doméstica que está interconectada con los puertos Ethernet de una tarjeta de entrada XTP CP. Una red LAN separada para el sistema de control puede utilizarse para controlar los dispositivos de visualización remotos a través de los puertos Ethernet de las tarjetas de salida XTP CP.
Los puertos Ethernet de las tarjetas de entrada y salida XTP CP también pueden conectarse a una red LAN doméstica compartida para el control del sistema y el acceso a la red. Esto también permite colocar los dispositivos del sistema de control en los extremos remotos. La capacidad para extender Ethernet a estos
extremos remotos proporciona una importante flexibilidad para configurar el acceso a LAN según los requisitos del usuario y la normativa de IT.
Características para una práctica integración
XTP Systems incluyen numerosas características de fácil integración para simplificar la configuración y funcionamiento del sistema, incluyendo todas las funciones comunes a las matrices de conmutación de Extron, como las memorias preajustadas de E/S y el QS-FPC™, controlador del panel frontal QuickSwitch, con botones retroiluminados de tres colores. Los transmisores y receptores XTP pueden recibir alimentación a través del cableado CATx de la matriz de conmutación XTP CrossPoint, acelerando y simplificando la instalación en los extremos remotos, ya que se evita la necesidad de proporcionar alimentación de CA.
XTP Systems también proporcionan múltiples funciones para la gestión de audio, integrando el audio estéreo analógico junto con el audio HDMI digital. Son muchas las opciones de enrutamiento y gestión de la señal disponibles, incluyendo embebido y separación de audio HDMI, conmutación separada de audio y downmixing de formatos multicanal.
Se incluye un software de control fácil de usar y práctico para la configuración, funcionamiento y supervisión del sistema. El software proporciona una vista completa de la matriz de conmutación y los transmisores y receptores XTP remotos, y facilita el control y la supervisión en tiempo real de todos los dispositivos XTP de un ordenador. Con el software incluido, la comunicación EDID puede gestionarse fácilmente para todos los dispositivos.
Diseñado para una fiabilidad continua
XTP Systems han sido diseñados para conseguir rendimiento óptimo y fiabilidad las 24 horas. Un sistema de supervisión en tiempo real proporciona autodiagnóstico de forma continua de las tarjetas de entrada y salida XTP CP, los enlaces XTP, las fuentes de alimentación, ventiladores internos y funciones generales del sistema. Cada tarjeta de entrada y salida XTP CP es intercambiable en caliente, de manera que la matriz de conmutación puede repararse o reconfigurarse sin tener que apagar el equipo. XTP Systems también disponen de fuentes de alimentación redundantes duales para asegurar que el suministro de alimentación sea continuo e ininterrumpido.
Características
Tamaños de E/S desde 4x4 hasta 32x32
XTP CrossPoint 1600 puede configurarse hasta un tamaño de 16x16, y
XTP CrossPoint 3200 puede aumentarse hasta 32x32. Ambas matrices de conmutación son fabricadas con tarjetas de entrada y salida para crear configuraciones del sistema personalizadas que empiezan desde 4x4, con tamaños de E/S disponibles en incrementos de cuatro entradas y cuatro salidas. Admite la transmisión de vídeo, audio, RS-232 e IR bidireccional, Ethernet y alimentación remota a través de un único cable CATx
XTP Systems proporcionan alta fiabilidad y un máximo rendimiento a una infraestructura de cables instalados económica y fácilmente. Compatible con cables CAT 5e, CAT 6 y CAT 7
Extiende señales 1080p/60 Deep Color y 1920x1200 hasta 100 metros
XTP Systems admiten la transmisión de señales digitales hasta 100 m a través de un único cable de par trenzado y mantiene la calidad superior de la imagen a las resoluciones más altas.
Placa trasera digital de tasa de datos alta
Asegura la conmutación y distribución de las señales de vídeo sin degradación, ofreciendo el rendimiento requerido para mantener la integridad de la señal con las señales de alta resolución más exigentes.
Compatible con todos los productos XTP que integran el sistema
XTP Systems proporcionan una conmutación y distribución flexibles y fiables de la señal en una solución integrada para múltiples formatos digitales y analógicos.
Enrutado de la señal totalmente digital
Las señales analógicas entrantes son digitalizadas para enviar una señal de vídeo digital de alta calidad y fiable al destino de la salida.
SD Pro Processing
La entrada de vídeo de 480i y 576i de banda base es des-entrelazada para asegurar la compatibilidad con los dispositivos de visualización equipados con HDMI y DVI, sin la necesidad de escaladores.
Amplia selección de tarjetas de entrada y salida
Toda una línea de tarjetas de entrada y salida XTP CP proporciona la integración de una gran variedad de tipos y formatos de señales, permitiendo una personalización del sistema para una aplicación específica.
Inserción de control RS-232 a través de Ethernet
Las señales de control RS-232 pueden ser insertadas a través de Ethernet desde un sistema de control al puerto de control Ethernet de cada matriz de conmutación XTP CrossPoint. Estas señales pueden así transmitirse a extremos remotos para permitir el control total del sistema sin cableado adicional.
Inserción RS-232 e IR
bidireccional para el control de dispositivos AV
Las señales de control pueden insertarse a través de los puertos RS-232 e IR de las tarjetas de entrada y salida XTP CP y los transmisores y receptores XTP. Insertar las señales de control RS-232 e IR en XTP Systems permite al sistema de control interconectarse con los dispositivos en los extremos remotos a través de la matriz de conmutación.
Alimentación remota a
transmisores y receptores XTP Las matrices de conmutación XTP CrossPoint pueden suministrar alimentación a
transmisores y receptores XTP remotos a través del mismo cable de par trenzado para el envío de señales AV. Esto evita la necesidad de suministrar alimentación por separado a los dispositivos XTP de los extremos remotos. Compatible con HDCP
XTP Systems son compatibles con HDCP, incluyendo la matriz de conmutación y los extremos remotos.
MINDER
EDID
Salida EDID EDID Minder EDID Minder EDID Minder Vídeo Vídeo Vídeo Vídeo Entrada Entrada Entrada Aquí está mi resolución nativa y frecuencia vertical OK, enviando el vídeo adecuado que se ajuste a tu formato.
Características
Tecnología SpeedSwitch™Proporciona una velocidad de conmutación excepcional del contenido con encriptación HDCP.
EDID Minder®
Gestiona automáticamente la comunicación EDID entre los dispositivos conectados. EDID Minder ofrece la capacidad de seleccionar una configuración guardada previamente o una de las guardadas por el usuario y aplicarla a una o todas las entradas. La tecnología asegura que todas las fuentes se enciendan de forma adecuada y emitan íntegramente el contenido para el dispositivo de visualización.
Key Minder®
Verifica continuamente la compatibilidad con HDCP. Key Minder autentifica y mantiene una encriptación HDCP continua entre los dispositivos de entrada y salida para asegurar una conmutación rápida y fiable en entornos de AV profesionales, al mismo tiempo que permite la distribución simultánea de una única señal de fuente a uno o más dispositivos de visualización.
Diseño modular, configurable e intercambiable en caliente Las matrices de conmutación XTP CrossPoint proporcionan una considerable flexibilidad y posibilidad de expansión asequibles que permiten a los usuarios seleccionar la configuración necesaria para un sistema. Se pueden añadir tarjetas de entrada y salida adicionales en cualquier momento para una sencilla y rápida actualización o expansión. Los componentes intercambiables en caliente permiten al usuario sustituir una tarjeta de entrada o salida en cualquier momento sin la necesidad de apagar la matriz. Esto es especialmente útil en aplicaciones de misión crítica que requieren un funcionamiento continuo del sistema.
XTP Systems gestionan activamente la comunicación EDID entre el dispositivo de visualización y las fuentes de entrada para asegurar un funcionamiento constante y fiable.
Conmutación separada de audio Proporciona la capacidad de separar señales de audio de su correspondiente señal de vídeo dentro de la matriz de conmutación, incluyendo audio HDMI embebido. Esto permite que las señales de audio y vídeo de una fuente puedan conmutarse a diferentes destinos.
Extensión de Ethernet
El acceso a Ethernet puede extenderse a los extremos remotos a través del mismo cable de par trenzado utilizado para la transmisión AV, evitando la necesidad de conexiones de red o conmutadores adicionales. Esto ofrece un práctico acceso a Internet para los dispositivos remotos, así como integración en los sistemas de control con base en Ethernet. Compatible con HDMI
Compatible con los requisitos de HDMI, incluyendo tasas de datos de hasta 6,75 Gbps, Deep Color hasta 12 bits, formatos 3D y formatos de audio HD sin pérdida.
Corrección del formato de la interfaz
Reformatea automáticamente las señales fuente HDMI para su transmisión a un dispositivo de visualización DVI conectado. Verificación de la señal activa y HDCP
XTP Systems ofrecen verificación de la presencia de señal y el estado HDCP en tiempo real para cada entrada y salida de la matriz de conmutación, así como de los transmisores y receptores XTP. Esto permite una verificación sencilla, rápida y fácil de la señal y HDCP a través de RS-232/RS-422 o Ethernet, proporcionando un importante feedback al operador del sistema o al personal de Atención al cliente.
Confirmación visual de HDCP Si el contenido con encriptación HDCP se envía a un dispositivo de visualización no compatible con HDCP, se envía una señal verde a pantalla completa, proporcionando una confirmación visual inmediata de que el contenido protegido no puede visualizarse en el dispositivo de visualización seleccionado. Gestión automática de la profundidad de bits de color La matriz de conmutación ajusta automáticamente la profundidad de bits de color según el EDID del dispositivo de visualización, evitando conflictos de compatibilidad de color entre la fuente y el dispositivo de visualización.
Ecualización automática del cable
Ecualización automática del cable
proporcionada para cada entrada HDMI o DVI hasta 30 metros a 1920x1200/8 bits de color cuando se utiliza con cables HDMI o DVI Pro de Extron.
Resincronización de salida automática
Regenera y restablece la sincronización de las señales HDMI o DVI en cada salida, permitiendo la transmisión a través de cables de largo recorrido.
Gestión y control Ethernet Creado para cumplir con las necesidades de los entornos AV profesionales, el control Ethernet proporciona una supervisión proactiva y gestión del sistema a través de LAN, WAN o Internet utilizando los protocolos estándar TCP/IP. El control Ethernet proporciona la selección remota de vínculos de entrada y salida, ajuste y control de los niveles de entrada y salida de audio y diagnóstico avanzado del sistema.
Fuente de alimentación redundante
XTP CrossPoint 3200 dispone de una fuente de alimentación redundante para aplicaciones de misión crítica en las que la fiabilidad de la fuente de alimentación es crucial. Una versión opcional de XTP CrossPoint 1600 dispone de una fuente de alimentación redundante. Preajustes globales
Se pueden guardar configuraciones de E/S utilizadas con frecuencia y utilizarse posteriormente desde el control del panel frontal, serie, USB o Ethernet. Esta característica que ahorra tiempo permite ajustar las configuraciones de E/S y guardarlas en la memoria para su uso en el futuro.
Agrupación por salas
Las matrices de conmutación XTP CrossPoint pueden configurarse para agrupar las salidas seleccionadas en “salas” específicas, cada una con su propio conjunto de preajustes únicos. Están disponibles un total de 10 salas, con 10 preajustes por sala. Diagnóstico avanzado asistido por ordenador
Proporciona un autodiagnóstico de las tarjetas de entrada/salida las 24 horas, voltajes de fuentes de alimentación primaria y redundante, enlaces de XTP y el estado de funcionamiento en general de la matriz. Utilizando el puerto Ethernet o de comunicaciones RS-232/RS-422, es posible controlar el estado desde lugares remotos o sin personal, como entornos gubernamentales, militares, médicos o cualquier otro entorno delicado, 24 horas al día, 7 días a la semana.
Bloqueo de seguridad del panel frontal
Evita el uso no autorizado en entornos no seguros.
Visión general
Solución completamente integrada para el vídeo digital y analógico
XTP Systems proporcionan enrutamiento de la señal totalmente digital con conversión digital de las señales analógicas.
Configurable desde 4x4 a 32x32
Las matrices de conmutación modulares XTP CrossPoint pueden ajustarse adecuadamente al tamaño requerido por la aplicación, al mismo tiempo que permite su expansión en el futuro.
Botones retroiluminados, tricolores
QS-FPC™ - Controlador del panel frontal
QuickSwitch permite un funcionamiento simple e intuitivo de la matriz de conmutación.
Opciones de enrutado de audio/ vídeo
Las señales AV pueden enrutarse juntas o independientemente, incluyendo las señales de audio HDMI embebido.
Supervisión del sistema avanzada Proporciona autodiagnóstico continuo de la matriz de conmutación y sus componentes esenciales, incluyendo las fuentes de alimentación primaria y redundante.
Puerto de configuración USB
Proporciona un práctico acceso de usuario para la configuración, funcionamiento y supervisión de XTP Systems.
Compatible con HDCP
XTP Systems son compatibles con HDCP y admiten tasas de datos de hasta 6,75 Gbps, Deep Color hasta 12 bits, 3D y formatos de audio HD sin pérdidas.
Inserción RS-232 para el control del sistema
Todos los componentes de XTP System, incluyendo la matriz de conmutación y los dispositivos en los extremos remotos, puede controlarse a través de comandos RS-232 insertados en el puerto de control Ethernet.
Inserción RS-232 e IR
Las señales de control bidireccional pueden insertarse a los dispositivos de control en los extremos remotos.
Extensión de Ethernet
Ethernet puede extenderse a extremos remotos para obtener acceso a la red informática o al control del sistema.
Enrutado y gestión de la señal de audio
XTP Systems integran audio analógico junto con audio HDMI digital, con amplias opciones de enrutamiento y gestión de la señal.
Variedad de opciones de tarjetas de entrada y salida
Tarjetas de E/S XTP CP que conectan con los transmisores y receptores XTP remotos, al mismo tiempo que las tarjetas de HDMI, DVI, VGA, vídeo y audio admiten conexiones locales.
Admite la transmisión a larga distancia de AV, RS-232 e IR bidireccional, Ethernet y alimentación a través de un único cable CATx
XTP Systems proporcionan transmisión de señales digitales hasta 100 m, incluyendo vídeo de 1080p/60 y 1920x1200.
Alimentación remota
Las matrices de conmutación XTP CrossPoint pueden suministrar alimentación a transmisores y receptores XTP remotos a través del mismo cable de par renzado de AV.
Placa trasera digital de tasa de datos alta
Admite las señales HDMI y DVI de la más alta resolución utilizada actualmente, y está preparada para futuros formatos con resoluciones mayores.
XTP CrossPoint 3200 - Parte frontal
Matrices de conmutación XTP CrossPoint
Las matrices de conmutación XTP CrossPoint de Extron son la parte central de XTP Systems. Son modulares, pueden ampliarse desde 4x4 hasta 16x16 o 32x32 y se pueden fabricar con tarjetas de entrada y salida para la transmisión a larga distancia a través de un único cable CATx, cuando se utilizan con transmisores y receptores XTP. También están disponibles tarjetas de E/S para la conexión directa de HDMI, DVI, VGA, vídeo y audio que permiten la compatibilidad con fuentes y dispositivos de visualización locales. Estas matrices de conmutación XTP CrossPoint proporcionan un sólido sistema fiable, con una conmutación de vídeo digital ultra rápida, una avanzada supervisión del sistema las 24 horas del día y componentes modulares intercambiables en caliente.Serie XTP CrossPoint 1600
Matrices de conmutación digital modulares de 4x4 a 16x16
Características
• Disponible en tamaños de E/S desde 4x4 hasta 16x16 • Placa trasera digital con tasa de datos de 15,2 Gbps
• Compatible con todos los productos XTP que integran el sistema • Enrutado de la señal totalmente digital
• Amplia selección de tarjetas de entrada y salida • Inserción RS-232 desde el puerto de control Ethernet • Alimentación remota a transmisores y receptores XTP • Compatible con HDCP
• Tecnología SpeedSwitch™ que proporciona una velocidad de conmutación excepcional del contenido con encriptación HDCP • SD Pro Processing que proporciona des-entrelazado de vídeo de
definición estándar
• EDID Minder® que gestiona automáticamente la comunicación EDID • Key Minder® que verifica continuamente la compatibilidad con HDCP • Gestión automática de la profundidad de bits de color
• Extensión, supervisión y control Ethernet
Serie XTP CrossPoint 3200
Matrices de conmutación digital modulares de 4x4 a 32x32
Características
• Disponible en tamaños de E/S desde 4x4 hasta 32x32 • Placa trasera digital con tasa de datos de 15,2 Gbps
• Compatible con todos los productos XTP que integran el sistema • Enrutado de la señal totalmente digital
• Amplia selección de tarjetas de entrada y salida • Inserción RS-232 desde el puerto de control Ethernet • Alimentación remota a transmisores y receptores XTP • Compatible con HDCP
• Tecnología SpeedSwitch™ que proporciona una velocidad de conmutación excepcional del contenido con encriptación HDCP • SD Pro Processing que proporciona des-entrelazado de vídeo de
definición estándar
• EDID Minder® que gestiona automáticamente la comunicación EDID • Key Minder® que verifica continuamente la compatibilidad con HDCP • Gestión automática de la profundidad de bits de color
• Fuente de alimentación redundante
modelo Descripción de la versión Referencia
XTP CrossPoint 1600 Frame Chasis de 5U y 8 ranuras LLAMAR
XTP CrossPoint 1600 Frame Chasis de 5U y 8 ranuras con
alimentación redundante LLAMAR
modelo Descripción de la versión Referencia
Tarjetas XTP CP de E/S
Las tarjetas de entrada y salida XTP CP de Extron permiten la transmisión de la señal a larga distancia entre matrices de conmutación XTP CrossPoint y transmisores y receptores XTP para enviar vídeo de alta resolución, audio, RS-232 y Ethernet hasta 100 m a través de un único cable CATx. También admiten la conexión directa de HDMI, DVI, VGA, vídeo y audio a fuentes y dispositivos de visualización locales. Las tarjetas de entrada y salida XTP CP pueden mezclarse y combinarse para satisfacer los requisitos de la aplicación del sistema, admitir fuentes y dispositivos de visualización locales y remotos, e integrar varios formatos de vídeo digital y analógico en un único sistema integrado. Nota: Extron recomienda encarecidamente el uso de cableado de par trenzado blindado para obtener un rendimiento óptimo.
XTP CP 4i XTP CP 4i DMA XTP CP 4o XTP CP 4i HDMI XTP CP 4i HDMI DMA XTP CP 4o HDMI
Tarjetas XTP CP de E/S
Tarjetas de transmisor y receptor XTP con inserción
IR/RS-232
Características
• Admite señales de 1080p/60 de Deep Color y 1920x1200 • Inserción RS-232 e IR bidireccional para el control de
dispositivos AV • Compatible con HDCP
• Tecnología SpeedSwitch™ que proporciona una velocidad de conmutación excepcional del contenido con encriptación HDCP • EDID Minder®
• Key Minder®
• Extensión de Ethernet
• Alimentación remota a transmisores y receptores XTP • XTP CP 4i DMA proporciona downmixing de audio multicanal
Tarjetas XTP CP HDMI de E/S
Tarjetas de entrada y salida HDMI con audio estéreo
analógico
Características
• Admite señales de 1080p/60 de Deep Color y 1920x1200 • Compatible con HDCP
• Tecnología SpeedSwitch™ que proporciona una velocidad de conmutación excepcional del contenido con encriptación HDCP • EDID Minder®
• Key Minder®
• Control del volumen de salida • Ecualización automática del cable • Resincronización de salida automática
• Proporciona +5V CC, 250 mA de potencia en las salidas HDMI para los dispositivos periféricos externos
• XTP CP 4i HDMI DMA proporciona downmixing de audio multicanal
modelo Descripción de la versión Referencia
XTP CP 4i Cuatro entradas, XTP 70-940-01
XTP CP 4i DMA Cuatro entradas, XTP - Downmixing de audio 70-940-02
XTP CP 4o Cuatro salidas, XTP 70-943-01
modelo Descripción de la versión Referencia
XTP CP 4i HDMI Cuatro entradas, HDMI con audio estéreo 70-685-11
XTP CP 4i HDMI DMA Cuatro entradas, HDMI - Downmixing de audio 70-685-12
Tarjetas XTP CP de E/S
XTP CP 4i DVI Pro
XTP CP 4o DVI Pro
Tarjetas XTP CP DVI Pro de E/S
Tarjetas de entrada y salida DVI compatibles con
HDCP con audio estéreo analógico
Características
• Admite señales de 1080p/60 de Deep Color y 1920x1200 • Compatible con HDCP
• Tecnología SpeedSwitch que proporciona una velocidad de conmutación excepcional del contenido con encriptación HDCP • EDID Minder®
• Key Minder®
• Control del volumen de salida • Ecualización automática del cable • Resincronización de salida automática
• Proporciona +5 V CC, 250 mA de potencia en las salidas DVI para los dispositivos periféricos externos
Tarjeta XTP CP 4i VGA
Tarjeta de entrada universal con audio estéreo
analógico
Características
• Acepta RGBHV, vídeo por componentes HD, S-video y vídeo compuesto
• Admite señales de 1920x1200 y 1080p/60 • Detección automática del formato de entrada • Conversión de la señal analógica a digital • SD Pro Processing
• EDID Minder®
• Entradas de audio estéreo analógico local
Tarjeta XTP CP 4o SA
Tarjeta de audio estéreo analógico
Características
• Salidas de audio balanceado o no balanceado • Ajuste y silenciado del volumen de salida de audio
modelo Descripción de la versión Referencia
XTP CP 4i DVI Pro Cuatro entradas, DVI con audio estéreo 70-684-11
XTP CP 4o DVI Pro Cuatro salidas, DVI con audio estéreo 70-686-11
modelo Descripción de la versión Referencia
XTP CP 4i VGA Cuatro entradas, VGA universal - Audio estéreo 70-941-01
modelo Descripción de la versión Referencia
Transmisores y receptores XTP
Los transmisores y receptores XTP de Extron se utilizan para interconectar fuentes y dispositivos de visualización remotos a través de la transmisión a larga distancia de señales AV y de control, así como Ethernet a través de un único cable CATx. Los transmisores y receptores XTP son totalmente compatibles con las matrices de conmutación XTP CrossPoint como parte de un sistema de conmutación y distribución totalmente integrado para fuentes y dispositivos de visualización locales y remotos. Admiten HDMI, DVI, RGB analógico, vídeo por componentes HD y vídeo de definición estándar. Ciertos transmisores XTP disponen de conmutación automática de múltiples entradas para hacer más eficaz la integración de múltiples fuentes remotas en XTP Systems. Nota: Extron recomienda encarecidamente el uso de cableado de par trenzado blindado para obtener un rendimiento óptimo.
XTP T HDMI
Transmisor XTP para HDMI
Características
• Transmite vídeo, audio, RS-232 e IR bidireccional y Ethernet hasta 100 m a través de un único cable CATx
• Admite señales de 1080p/60 de Deep Color y 1920x1200 • Compatible con cables de par trenzado CAT 5e, CAT 6 y CAT 7 • Inserción RS-232 e IR bidireccional para el control de
dispositivos AV
• Paso en bucle HDMI con control de audio seleccionable • Compatible con HDCP
• EDID Minder® • Key Minder®
• Extensión de Ethernet
• Capacidad de alimentación remota
• Entrada de audio estéreo analógico embebido seleccionable
XTP R HDMI
Receptor XTP para HDMI
Características
• Recibe vídeo, audio, RS-232 e IR bidireccional y Ethernet hasta 100 m a través de un único cable CATx
• Admite señales de 1080p/60 de Deep Color y 1920x1200 • Compatible con cables de par trenzado CAT 5e, CAT 6 y CAT 7 • Inserción RS-232 e IR bidireccional para el control de
dispositivos AV • Compatible con HDCP • EDID Minder®
• Key Minder®
• Separación de audio HDMI con salidas de audio analógico estéreo y digital S/PDIF
• Extensión de Ethernet
• Capacidad de alimentación remota
modelo Descripción de la versión Referencia
XTP T HDMI Transmisor XTP HDMI 60-1043-12
modelo Descripción de la versión Referencia
Transmisores y receptores XTP
XTP T VGA
Transmisor XTP universal para VGA
Características
• Transmite vídeo analógico digitalizado, audio, RS-232 e IR bidireccional y Ethernet hasta 100 m a través de un único cable CATx
• Admite señales de RGB, vídeo por componentes HD, S-video y vídeo compuesto
• Compatible con cables de par trenzado CAT 5e, CAT 6 y CAT 7 • SD Pro Processing
• Paso en bucle en la entrada universal de HD de 15 pines • Inserción RS-232 e IR bidireccional para el control de
dispositivos AV • EDID Minder® • Extensión de Ethernet
• Capacidad de alimentación remota
XTP T USW 103
Conmutador XTP de tres entradas con transmisor
XTP integrado
Características
• Transmite vídeo HDMI o analógico digitalizado, audio, RS-232 e IR bidireccional y Ethernet hasta 100 m a través de un único cable CATx
• Admite señales 1080p/60 de Deep Color y 1920x1200 • Compatible con cables de par trenzado CAT 5e, CAT 6 y CAT 7 • Conmutación de entrada automática
• Inserción RS-232 e IR bidireccional para el control de dispositivos AV
• Compatible con HDCP • EDID Minder® y Key Minder® • Extensión de Ethernet
• Capacidad de alimentación remota
XTP SR HDMI
Receptor escalador XTP
Características
• Recibe vídeo, audio, RS-232 e IR bidireccional y Ethernet hasta 100 m a través de un único cable CATx
• Escala HDMI, DVI, RGB, vídeo por componentes HD y vídeo de definición estándar recibido de los dispositivos XTP
• Resoluciones de salida seleccionables desde 640x480 hasta 1920x1200, incluyendo HDTV 1080p/60
• Compatible con cables de par trenzado CAT 5e, CAT 6 y CAT 7 • Compatible con HDCP
• EDID Minder® y Key Minder® • Extensión de Ethernet
• Capacidad de alimentación remota
modelo Descripción de la versión Referencia
XTP T VGA Transmisor XTP VGA universal 60-1231-12
modelo Descripción de la versión Referencia
XTP T USW 103 Conmutador transmisor XTP con tres entradas 60-1198-01
modelo Descripción de la versión Referencia
Transmisores y receptores XTP
InyeCToReS De AlIMenTACIón XTP
modelo Descripción de la versión Referencia
XTP PI 100 Inyector de alimentación XTP 60-1233-01
XTP PI 100
Inyector de alimentación XTP
Características
• Proporciona alimentación a un extensor XTP
• Diseñado específicamente para las altas tasas de datos de los XTP Systems
• No afecta a la calidad o la distancia de transmisión de las señales • Kit de montaje ZipClip™ 200 incluido, pendiente de patente:
– Se monta de forma segura en una gran variedad de superficies, incluyendo raíles de rack, mesas, atriles, barras para proyector y patas de mesa
– Ranuras para la sujeción de cables que permiten un alivio de tensión adecuado y el guiado del exceso de cable
– Presilla de liberación rápida que permite una instalación y un desmontaje fáciles
• Indicadores LED de estado en tiempo real para la resolución de problemas y supervisión
• Listado en UL/c-UL y conforme a las directivas de la CE • Carcasa de 1U y un cuarto de ancho de rack
modelo Descripción de la versión Referencia
XTP PI 400 Inyector de alimentación XTP de cuatro puertos 60-1298-01
XTP T UWP 202
Transmisor XTP de dos entradas - Placa mural Decora
® Características• Transmite vídeo HDMI o analógico digitalizado, audio y Ethernet hasta 100 m a través de un único cable CATx
• Entradas HDMI y VGA
• Conmutación de entrada automática
• Admite señales de 1080p/60 de Deep Color y 1920x1200 • Compatible con cables de par trenzado CAT 5e, CAT 6 y CAT 7 • Compatible con HDCP
• EDID Minder® • Key Minder®
• Extensión de Ethernet
• Capacidad de alimentación remota • Control RS-232
• Entrada de audio estéreo analógico embebido seleccionable
modelo Descripción de la versión Referencia
XTP T UWP 202 Transmisor XTP Decora con dos entradas -Negro 60-1216-12
XTP T UWP 202 Transmisor XTP Decora con dos entradas -Blanco 60-1216-13
XTP PI 400
Inyector de alimentación XTP de cuatro puertos
Características
• Proporciona alimentación a hasta cuatro extensores de XTP remotos • Diseñado específicamente para las altas tasas de datos de
XTP Systems
• No afecta a la calidad o la distancia de transmisión de las señales • Indicadores LED de estado en tiempo real para la resolución de
problemas y supervisión
• Listado en UL/c-UL y conforme a las directivas de la CE • Carcasa de 1U y medio ancho de rack
Software
File Tools Help
Executive_Conference_Center.xtp - XTP Configurator
Executive_Conference_Center.xtp - XTP Configurator
Connections Device Settings XTP Power EDID Minder System Configuration
System Configuration
Double click to power
XTP R HDMI
XTP Tx Input Cards Output Cards
Signal XTP T HDMI XTP CrossPoint 1600 XTP Rx Outputs PC PC PC PC Signal Sony Vizio LG PC XTP T HDMI Signal Laptop XTP T UWP202 XTP T HDMI Blu-ray 1 XTP T HDMI XTP SR HDMI XTP R HDMI
Double click to power XTP R HDMI Blu-ray 2 Signal Dell Samsung Panasonic Signal Double click to power
XTP T VGA Signal Signal Sony Vizio LG Samsung 1 2 3 4 5 6 7 8 9 10 13 14 15 16 11 12 XTP 4i XTP 4i DMA Empty XTP 4o XTP 4o XTP 4o HDMI 1 2 3 4 5 6 7 8 9 10 13 14 15 16 11 12 XTP R HDMI XTP R HDMI XTP SR HDMI A V AV General Information
Device Name: Blu-ray 2
Device Type: XTP T HDMI
Signal Information
1080p @ 60Hz 2 Ch Audio Current EDID Information
Firmware Version: 1.00
Audio Information
Audio Input Selected: HDMI
Audio Gain: N/A
Embedded Audio: Present
Temperature: 81 F
Loop-Thru Display: DELL
Power Information
Power Source: Matrix
Power Consumption: 12W
HDCP: On
XTP 4i DVI Pro XTP 4o HDMI
Inputs Laptop Samsung SHARP DELL DELL DELL
XTP Systems incluyen un software de control fácil de usar y práctico para la configuración, funcionamiento y supervisión de la matriz de conmutación y los transmisores y receptores XTP remotos. Dentro de una única ventana, el software proporciona una vista completa del sistema, permitiendo al usuario gestionar los vínculos de entradas y salidas, supervisar la señal y el estado HDCP en tiempo real de los extremos locales y remotos, y verificar la comunicación EDID, así como el formato de audio de cualquier recorrido de la señal. El software también facilita el control de dispositivos XTP remotos y gestiona la alimentación a los mismos, además de incluir herramientas para configurar la comunicación EDID, creando preajustes de E/S y haciendo copias de seguridad o restableciendo las configuraciones del sistema.
Software
Executive_Conference_Center.xtp - XTP Configurator Executive_Conference_Center.xtp - XTP Configurator EDID Minder Favorites 1080 @60 LPCM 2-CH Extron 720 @60 LPCM 2-CH Extron 1080 @60 Extron 1080 @60 Multi-CH Extron 1080 @60 LPCM 2-CH Extron Available EDIDs 800 x 600 @60 Extron 1400 x 1050 @60 LPCM 2-CH Extron Connected Outputs Resolution: Most Common Audio Format: Any Video Format: Any Manufacturer: Any Refresh Rate: Hz Any 1080 @60 Apple 1080 @60 LPCM 2-CH Samsung 1080 @60 LPCM 2-CH Panasonic x 1024 x 768 @60 Extron 1280 x 720 @60 Extron 1360 x 768 @60 Extron 800 x 600 @60 Extron 1400 x 1050 @60 LPCM 2-CH Extron 1024 x 768 @60 Extron 1280 x 720 @60 Extron 1360 x 768 @60 Extron c:\Extron\EDID_Library... 1080 @60 Apple 1080 @60 LPCM 2-CH Panasonic 1080 @60 LG 1080 @60 Samsung 1080 @60 Samsung 1080 @60 Sony 1080 @60 Panasonic 10 Assign Assign to All View/Edit Compare Create New INPUTSSource Timings Audio Format
720p @ 60Hz LPCM 2-CH HDMI 720p @ 60Hz LPCM 2-CH HDMI 720p @ 60Hz LPCM 2-CH HDMI 720p @ 60Hz LPCM 2-CH HDMI 720p @ 60Hz LPCM 2-CH HDMI 720p @ 60Hz LPCM 2-CH HDMI 720p @ 60Hz LPCM 2-CH HDMI 720p @ 60Hz LPCM 2-CH HDMI 720p @ 60Hz LPCM 2-CH HDMI 720p @ 60Hz LPCM 2-CH HDMI 720p @ 60Hz LPCM 2-CH HDMI 720p @ 60Hz LPCM 2-CH HDMI 720p @ 60Hz LPCM 2-CH HDMI 720p @ 60Hz LPCM 2-CH HDMI 720p @ 60Hz LPCM 2-CH HDMI Input 5 Input 6 Input 7 Input 8 Input 9 Input 10 Input 11 Input 12 Input 13 Input 14 Input 15 Input 16 Input 4 Input 3 Input 2 Input 1 720p @ 60Hz LPCM 2-CH HDMI 1080p @ 60 1080p @ 50 1080i @ 60 1080i @ 50 720p @ 60 720p @ 50 1024x768 @ 60 1024x768 @ 75 800x600 @ 60 800x600 @ 50 640x480 @ 59.94 XTP CrossPoint 3200 1 2 3 4 5 6 7 8 9 10 Common Timings Filter
Connections Device Settings XTP Power EDID Minder System Configuration
File Tools Help
El software de XTP Systems facilita la gestión de la comunicación EDID entre dispositivos de visualización y fuentes. Permite al usuario examinar el EDID capturado automáticamente desde los dispositivos de visualización conectados a la matriz de conmutación XTP CrossPoint o los receptores XTP, para determinar la resolución nativa u óptima de un dispositivo de visualización, la frecuencia y el espacio de color, así como la compatibilidad del formato de audio. El usuario puede asignar este EDID a cualquier dispositivo de entrada local o remota conectado al sistema. Como alternativa, están disponibles varias configuraciones de EDID pre-almacenadas basadas en varias resoluciones, frecuencias y formatos de audio. Todas las opciones de gestión de EDID están accesibles a través de una única ventana del software de XTP Systems.
Diagramas de aplicaciones
POWER 12V INPUTS HDMI --A MAX Rx Tx RS-232 IR Rx Tx − + +− LR LOOP-THRU RESET OVER XTP AUDIO OFF XTP T HDMI HDMI AUDIO ON LAN ACT LINK SIG LINK XTP OUT RS-232 LAN R Tx Rx 100-240VAC 50/60 Hz 0.5A MAXR-Y Y/VID B-Y/ C RGB/R-Y,Y,B-Y/YC/VID DVI-D BUFFERED LOOP BUFFERED LOOP 1 2 INPUTS 1 AUDIO 3 L R 1 L R 1 L R POWER 12V INPUTS 2 --A MAX Rx Tx RS-232 IR Rx Tx 1 LAN SIG LINK ACT LINK XTP OUT OVER XTP AUDIO CONTACTRS-232 Tx Rx XTP T USW 103 3 1 2 3 RESET LAN ACT LINK SIG LINK XTP IN POWER 12V OUTPUTS HDMI --A MAX Rx Tx RS-232 IR Rx Tx +−+− L R 12 OVER XTP AUDIO OFF HDMI AUDIO
ON S/PDIFRELAYS XTP SR HDMI RESET REMOTE RS-232 Tx Rx POWER 12V OUTPUTS HDMI --A MAX Rx Tx RS-232 IR L R Rx Tx +-+ -1 2 OVER XTP AUDIO OFF HDMI AUDIO ON XTP R HDMI S/PDIFRELAYS RESET LAN ACT LINK SIG LINK XTP IN POWER 12V OUTPUTS HDMI --A MAX Rx Tx RS-232 IR L R Rx Tx +-+ -1 2 OVER XTP AUDIO OFF HDMI AUDIO ON XTP R HDMI S/PDIFRELAYS RESET LAN ACT LINK SIG LINK XTP IN I N P U T S O U T P U T S OUT XTP CP 4o SA AUDIO L R L R L R L R OUT LAN ACT LINK RESET 100-240V 50-60Hz --A MAX REMOTE RS 232/RS422 DISCONNECT POWER CORD BEFORE SERVICING IN XTP CP 4i VGA AUDIO L R L R L R L R IN IN XTP CP 4i VGA AUDIO L R L R L R L R IN IN IN XTP CP 4i RS-232 IR Tx Rx Tx Rx RS-232 IR Tx Rx Tx Rx RS-232 IR Tx Rx Tx Rx RS-232 IR Tx Rx Tx Rx SIG LINK XTP PWR ACT LINK LAN XTP PWR ACT LINK LAN XTP PWR ACT LINK LAN XTP PWR ACT LINK LAN IR/RS-232 OVER XTP IN IN XTP CP 4i RS-232 IR Tx Rx Tx Rx RS-232 IR Tx Rx Tx Rx RS-232 IR Tx Rx Tx Rx RS-232 IR Tx Rx Tx Rx SIG LINK SIG LINK SIG LINK SIG LINK SIG LINK SIG LINK SIG LINK XTP PWR ACT LINK LAN XTP PWR ACT LINK LAN XTP PWR ACT LINK LAN XTP PWR ACT LINK LAN IR/RS-232 OVER XTP OUT OUT XTP CP 4o RS-232 IR Tx Rx Tx Rx RS-232 IR Tx Rx Tx Rx RS-232 IR Tx Rx Tx Rx RS-232 IR Tx Rx Tx Rx SIG LINK XTP PWR ACT LINK LAN XTP PWR ACT LINK LAN XTP PWR ACT LINK LAN XTP PWR ACT LINK LAN IR/RS-232 OVER XTP OUT OUT XTP CP 4o RS-232 IR Tx Rx Tx Rx RS-232 IR Tx Rx Tx Rx RS-232 IR Tx Rx Tx Rx RS-232 IR Tx Rx Tx Rx SIG LINK SIG LINK SIG LINK SIG LINK SIG LINK SIG LINK SIG LINK XTP PWR ACT LINK LAN XTP PWR ACT LINK LAN XTP PWR ACT LINK LAN XTP PWR ACT LINK LAN IR/RS-232 OVER XTP IN XTP CP 4i DVI Pr o AUDIO L R L R L R L R IN IN XTP CP 4i DVI Pr o AUDIO L R L R L R L R IN OUT XTP CP 4o DVI Pr o AUDIO L R L R L R L R OUT OUT XTP CP 4o DVI Pr o AUDIO L R L R L R L R OUT IN XTP CP 4i HDMI AUDIO L R L R L R L R IN IN XTP CP 4i HDMI AUDIO L R L R L R L R IN OUT XTP CP 4o HDMI AUDIO L R L R L R L R OUT OUT XTP CP 4o HDMI AUDIO L R L R L R L R OUT PWR HDCP HDMI PC HDMI INPUT ACTLINK LAN COMPUTER IN AUDIO INPUT
STANDBY/ON PQLS HDMI OPEN/CLOSE FL OFF USB COM PUTER AUDI O Ethernet Ethernet Ethernet Ethernet Ethernet Ethernet Proyector Proyector Proyector XTP T UWP 202 XTP T USW 103 XTP T HDMI DVI XTP R HDMI XTP R HDMI XTP SR HDMI Extron XTP CrossPoint 3200 SME 100 Codificador H.264 multimedia para streaming Ethernet Portátil Reproductor Blu-ray Ethernet Ethernet
Conmutador de la red de control AV
LAN AV Cable Cubby 600 con AAP Ethernet Ethernet Ethernet Ethernet Ethernet
Conmutador de la red doméstica
LAN doméstica
XTP Systems pueden extender Ethernet con el mismo cable CATx utilizado para la transmisión de AV, señales de control y alimentación. Esta capacidad proporciona de forma sencilla el acceso LAN a los extremos remotos a través de la matriz de conmutación XTP CrossPoint, sin la necesidad de conexiones de red específicas, conmutaciones de Ethernet adicionales o direcciones IP adicionales. Una red LAN doméstica y el control AV LAN separado pueden conectarse a la matriz de conmutación, permitiendo el acceso a Internet de dispositivos fuente y el control de dispositivos de visualización remotos. Una red LAN compartida también puede utilizarse para proporcionar tanto acceso a Internet como control de sistemas AV en los extremos remotos, y ofrecer además flexibilidad para instalar pantallas táctiles y otros dispositivos de control en cualquier lugar del sistema.
Diagramas de aplicaciones
ConTRol De XTP SySTeM A TRAVéS De InSeRCIón RS-232 bIDIReCCIonAl
InSeRCIón RS-232 e IR bIDIReCCIonAl
FLEX I/O SWITCHED 12VDC 40W MAX TOTAL LAN 1 2 3 4 COM1 TX RX RTS CTS IR/SERIAL 1 S G S G 2 RELAY 3 S G S G + + + + -4 12 1 2 34 3 4 5 S G S G 6 7 S G S G 8 56 78 COM2 TX RX COM3 TX RX COM7 TX RX COM4 TX RX RTS CTS COM5 TX RX COM6 TX RX COM8 TX RX eBUS +V PWR OUT = 12WD-S +S 5A MAX 100-240V 50-60Hz POWER 12V INPUTS HDMI --A MAX Rx Tx RS-232 IR Rx Tx − + +− L R LOOP-THRU RESET OVER XTP AUDIO OFF XTP T HDMI HDMI AUDIO ON LAN ACT LINK SIG LINK XTP OUT LAN ACT LINK SIG LINK XTP IN POWER 12V OUTPUTS HDMI --A MAX Rx Tx RS-232 IR Rx Tx +−+− L R 12 OVER XTP AUDIO OFF HDMI AUDIO ON S/PDIF RELAYS XTP SR HDMI RESET REMOTE RS-232 Tx Rx INPUTS OUTPUTS 100-240V 50-60Hz -- A MAX 1−4 5−8 9−12 13−16 1−4 5−8 9−12 13−16 LAN ACTLINK REMOTE RS-232/RS-422 RESET OUT AUDIO XTP CP 4o SA L R L R L R L ROUT IN AUDIO XTP CP 4i VGA L R L R L R L RIN IN INXTP CP 4i RS-232IR Tx RxTx Rx RS-232IR Tx RxTx Rx RS-232IR Tx RxTx Rx RS-232IR Tx RxTx Rx SIG LINK XTP PWR ACT LINKLANSIG LINK
XTP
PWR ACT LINKLAN
SIG LINK
XTP
PWR ACT LINKLAN
SIG LINK
XTP
PWR ACT LINKLAN
IR/RS-232 OVER XTP IN INXTP CP 4i RS-232IR Tx RxTx Rx RS-232IR Tx RxTx Rx RS-232IR Tx RxTx Rx RS-232IR Tx RxTx Rx SIG LINK XTP PWR ACT LINKLAN
SIG LINK
XTP
PWR ACT LINKLAN
SIG LINK
XTP
PWR ACT LINKLAN
SIG LINK
XTP
PWR ACT LINKLAN
IR/RS-232 OVER XTP OUT OUTXTP CP 4o RS-232IR Tx RxTx Rx RS-232IR Tx RxTx Rx RS-232IR Tx RxTx Rx RS-232IR Tx RxTx Rx SIG LINK XTP PWR ACT LINKLAN
SIG LINK
XTP
PWR ACT LINKLAN
SIG LINK
XTP
PWR ACT LINKLAN
SIG LINK
XTP
PWR ACT LINKLAN
IR/RS-232 OVER XTP
OUT AUDIO XTP CP 4o DVI Pro
L R L R L R L ROUT
OUT AUDIO XTP CP 4o DVI Pro
L R L R L R L ROUT Extron XTP CrossPoint 1600 Matrices de conmutación modular digital Proyector Cámara RS-232 RS-232 Cable CATx Cable CATx Ethernet Ethernet Ethernet Extron XTP SR HDMI Receptor escalador XTP Red de control AV Extron TLP 1000TV Pantalla táctil TouchLink de 10" de sobremesa Extron XTP T HDMI Transmisor XTP para HDMI Extron IPCP 505 Procesador de control IP Link
Un único cable CATx que transporta: • Vídeo digital • Audio digital • Control IR bidireccional • Control RS-232 bidireccional • Ethernet • Alimentación remota
Un único cable CATx que transporta: • Vídeo digital • Audio digital • Control IR bidireccional • Control RS-232 bidireccional • Ethernet • Alimentación remota INPUTS OUTPUTS 100-240V 50-60Hz -- A MAX 1−4 5−8 9−12 13−16 1−4 5−8 9−12 13−16 LAN ACTLINK REMOTE RS-232/RS-422 RESET OUT AUDIO XTP CP 4o SA L R L R L R L ROUT IN AUDIO XTP CP 4i VGA L R L R L R L RIN IN INXTP CP 4i RS-232IR Tx RxTx Rx RS-232IR Tx RxTx Rx RS-232IR Tx RxTx Rx RS-232IR Tx RxTx Rx SIG LINK XTP PWR ACT LINKLAN
SIG LINK
XTP
PWR ACT LINKLAN
SIG LINK
XTP
PWR ACT LINKLAN
SIG LINK
XTP
PWR ACT LINKLAN
IR/RS-232 OVER XTP IN INXTP CP 4i RS-232IR Tx RxTx Rx RS-232IR Tx RxTx Rx RS-232IR Tx RxTx Rx RS-232IR Tx RxTx Rx SIG LINK XTP PWR ACT LINKLAN
SIG LINK
XTP
PWR ACT LINKLAN
SIG LINK
XTP
PWR ACT LINKLAN
SIG LINK
XTP
PWR ACT LINKLAN
IR/RS-232 OVER XTP OUT OUTXTP CP 4o RS-232IR Tx RxTx Rx RS-232IR Tx RxTx Rx RS-232IR Tx RxTx Rx RS-232IR Tx RxTx Rx SIG LINK XTP PWR ACT LINKLAN
SIG LINK
XTP
PWR ACT LINKLAN
SIG LINK
XTP
PWR ACT LINKLAN
SIG LINK
XTP
PWR ACT LINKLAN
IR/RS-232 OVER XTP
OUT AUDIO XTP CP 4o DVI Pro
L R L R L R L ROUT
OUT AUDIO XTP CP 4o DVI Pro
L R L R L R L ROUT FLEX I/O SWITCHED 12VDC 40W MAX TOTAL LAN 1 2 3 4 COM1 TX RX RTS CTS IR/SERIAL 1 S G S G 2 RELAY 3 S G S G + + + + -4 1 2 1 2 3 4 3 4 5 S G S G 6 7 S G S G 8 5 6 7 8 COM2 TX RX COM3 TX RX COM7 TX RX COM4 TX RX RTS CTS COM5 TX RX COM6 TX RX COM8 TX RX eBUS +V PWR OUT = 12WD-S +S 5A MAX 100-240V 50-60Hz POWER 12V INPUTS HDMI --A MAX Rx Tx RS-232 IR Rx Tx − + +− L R LOOP-THRU RESET OVER XTP AUDIO OFF XTP T HDMI HDMI AUDIOON LAN ACT LINK SIG LINK XTP OUT LAN ACT LINK SIG LINK XTP IN POWER 12V OUTPUTS HDMI --A MAX Rx Tx RS-232 IR Rx Tx +− +− L R 1 2 OVER XTP AUDIO OFF HDMI AUDIO ON S/PDIF RELAYS XTP SR HDMI RESET REMOTE RS-232 Tx Rx
STANDBY/ON PQLS HDMI OPEN/CLOSE FL OFF
USB
Blu-ray
Control IR Control IR
Cable CATx Ethernet
Ethernet Extron
XTP T HDMI Transmisor XTP
para HDMI TCP/IPRed
Extron TLP 1000TV Pantalla táctil TouchLink de 10" de sobremesa RS-232 RS-232 Cable CATx Extron XTP SR HDMI Receptor escalador XTP Extron IPCP 505
Procesador de control IP Link
Un único cable CATx que transporta: • Vídeo digital • Audio digital • Control IR bidireccional • Control RS-232 bidireccional • Ethernet • Alimentación remota
Un único cable CATx que transporta: • Vídeo digital • Audio digital • Control IR bidireccional • Control RS-232 bidireccional • Ethernet • Alimentación remota Extron XTP CrossPoint 1600 Matrices de conmutación modular digital Proyector
Todos los componentes de XTP System, incluyendo la matriz de conmutación, transmisores, receptores y dispositivos remotos, puede hacerse funcionar desde un único punto de control. Las señales RS-232 enviadas a través de Ethernet desde un sistema de control pueden insertarse en una matriz de conmutación XTP CrossPoint, y desde ahí transmitirse a los extremos remotos. Utilizando el mismo cable CATx para AV, control, Ethernet y alimentación se simplifica y hace más eficaz la instalación del sistema.
XTP Systems proporcionan una sencilla interconexión de las señales de control para dispositivos en los extremos remotos a través de los puertos de inserción RS-232 e IR bidireccionales de las tarjetas de E/S de la matriz de conmutación y transmisores y receptores. De esta manera un procesador de control u otros dispositivos pueden insertar directamente comandos RS-232 o IR en la matriz de conmutación. Estos comandos se envían a los puntos de destino a través de cables CATx compartidos, de manera que no es necesario un cableado adicional para el control del sistema.
Diagramas de aplicaciones
AlIMenTACIón ReMoTA De TRAnSMISoReS
AlIMenTACIón ReMoTA De ReCePToReS
INPUTS OUTPUTS 100-240V 50-60Hz-- A MAX 1−4 5−8 9−12 13−16 1−4 5−8 9−12 13−16 LAN ACTLINK REMOTE RS-232/RS-422 RESET OUT AUDIO XTP CP 4o SA L R L R L R L ROUT IN AUDIO XTP CP 4i VGA L R L R L R L RIN IN INXTP CP 4i RS-232IR Tx RxTx Rx RS-232IR Tx RxTx Rx RS-232IR Tx RxTx Rx RS-232IR Tx RxTx Rx SIG LINK XTP PWR ACT LINKLAN
SIG LINK
XTP
PWR ACT LINKLAN
SIG LINK
XTP
PWR ACT LINKLAN
SIG LINK
XTP
PWR ACT LINKLAN
IR/RS-232 OVER XTP IN INXTP CP 4i RS-232IR Tx RxTx Rx RS-232IR Tx RxTx Rx RS-232IR Tx RxTx Rx RS-232IR Tx RxTx Rx SIG LINK XTP PWR ACT LINKLAN
SIG LINK
XTP
PWR ACT LINKLAN
SIG LINK
XTP
PWR ACT LINKLAN
SIG LINK
XTP
PWR ACT LINKLAN
IR/RS-232 OVER XTP OUT OUTXTP CP 4o RS-232IR Tx RxTx Rx RS-232IR Tx RxTx Rx RS-232IR Tx RxTx Rx RS-232IR Tx RxTx Rx SIG LINK XTP PWR ACT LINKLAN
SIG LINK
XTP
PWR ACT LINKLAN
SIG LINK
XTP
PWR ACT LINKLAN
SIG LINK
XTP
PWR ACT LINKLAN
IR/RS-232 OVER XTP
OUT AUDIO XTP CP 4o DVI Pro
L R L R L R L ROUT
OUT AUDIO XTP CP 4o DVI Pro
L R L R L R L ROUT LAN ACT LINK SIG LINK XTP IN POWER 12V OUTPUTS HDMI --A MAX Rx Tx RS-232 IR Rx Tx +− +− L R 1 2 OVER XTP AUDIO OFF HDMI AUDIO ON S/PDIF RELAYS XTP SR HDMI RESET REMOTE RS-232 Tx Rx POWER 12V INPUTS HDMI --A MAX Rx Tx RS-232 IR Rx Tx − + +− L R LOOP-THRU RESET OVER XTP AUDIO OFF XTP T HDMI HDMI AUDIO ON LAN ACT LINK SIG LINK XTP OUT Extron XTP CrossPoint 1600
Matrices de conmutación modular digital Cable CATx
Cable CATx Extron
XTP T HDMI Transmisor XTP para HDMI
Extron XTP SR HDMI Receptor escalador XTP
Un único cable CATx que transporta: • Vídeo digital • Audio digital • Control IR bidireccional • Control RS-232 bidireccional • Ethernet • Alimentación remota POWER 12V INPUTS 2 --A MAX Rx Tx RS-232 IR Rx Tx 1 NET SIG LINK ACT LINK XTP OUT OVER XTP AUDIO CONTACT RS-232 Tx Rx XTP T USW 103 3 1 2 3 RESET LAN ACT LINK SIG LINK XTP IN POWER 12V OUTPUTS HDMI --A MAX Rx Tx RS-232 IR Rx Tx +− +− L R 1 2 OVER XTP AUDIO OFF HDMI AUDIO ON
S/PDIF RELAYS XTP SR HDMI
RESET REMOTE RS-232 Tx Rx POWER 12V INPUTS 2 --A MAX Rx Tx RS-232 IR Rx Tx 1 LAN SIG LINK ACT LINK XTP OUT OVER XTP AUDIO CONTACT RS-232 Tx Rx XTP T USW 103 3 1 2 3 RESET XTP PWR XTP PWR 100-240V 50/60 Hz ---A MAX Cable CATx Fuente de alimentación local de 12 V Extron XTP T USW 103 Conmutador XTP con transmisor integrado Extron XTP PI 100 Inyector de alimentación XTP Extron XTP SR HDMI Receptor escalador XTP Alimentación remota
Un único cable CATx que transporta: • Vídeo digital • Audio digital • Control IR bidireccional • Control RS-232 bidireccional • Ethernet • Alimentación remota POWER 12V INPUTS 2 --A MAX Rx Tx RS-232 IR Rx Tx 1 LAN SIG LINK ACT LINK XTP OUT OVER XTP AUDIO CONTACT RS-232 Tx Rx XTP T USW 103 3 1 2 3 RESET LAN ACT LINK SIG LINK XTP IN POWER 12V OUTPUTS HDMI --A MAX Rx Tx RS-232 IR Rx Tx +− +− L R 1 2 OVER XTP AUDIO OFF HDMI AUDIO ON
S/PDIF RELAYS XTP SR HDMI
RESET REMOTE RS-232 Tx Rx XTP PWR XTP PWR 100-240V 50/60 Hz ---A MAX Cable CATx Cable CATx Fuente de alimentación local de 12 V Extron XTP T USW 103 Conmutador XTP con transmisor integrado Extron XTP SR HDMI Receptor escalador XTP Extron XTP PI 100 Inyector de alimentación XTP Alimentación remota
Un único cable CATx que transporta: • Vídeo digital • Audio digital • Control IR bidireccional • Control RS-232 bidireccional • Ethernet • Alimentación remota
AlIMenTACIón A DISPoSITIVoS ReMoToS
Los transmisores y receptores XTP remotos pueden recibir alimentación de CC desde una matriz de conmutación XTP CrossPoint a través de cable CATx compartido. Esto simplifica la instalación de dispositivos XTP remotos, especialmente para el modelo de montaje en pared, ya que no es necesaria la alimentación de CA externa. La matriz de conmutación puede suministrar alimentación a través de sus puertos de E/S a 24 o 28 puntos de destino, dependiendo del modelo, y supervisa y gestiona automáticamente la alimentación consumida por los dispositivos XTP. El software de control proporciona una GUI práctica para visualizar y configurar la distribución de la alimentación remota. También se puede suministrar alimentación adicional a los puntos de destino con un inyector de alimentación XTP PI 100 o XTP PI 400 opcional, que inyecta voltaje suplementario en un cable CAT x.
