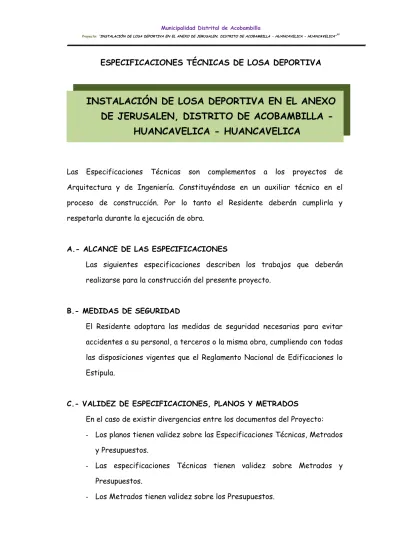

ESPECIFICACIONES TÉCNICAS DE LOSA DEPORTIVA
GENERALIDADES
Las Especificaciones Técnicas son complementos a los proyectos de Arquitectura y de Ingeniería. Constituyéndose en un auxiliar técnico en el proceso de construcción. Por lo tanto el Residente deberán cumplirla y respetarla durante la ejecución de obra.
A.- ALCANCE DE LAS ESPECIFICACIONES
Las siguientes especificaciones describen los trabajos que deberán realizarse para la construcción del presente proyecto.
B.- MEDIDAS DE SEGURIDAD
El Residente adoptara las medidas de seguridad necesarias para evitar accidentes a su personal, a terceros o la misma obra, cumpliendo con todas las disposiciones vigentes que el Reglamento Nacional de Edificaciones lo Estipula.
C.- VALIDEZ DE ESPECIFICACIONES, PLANOS Y METRADOS
En el caso de existir divergencias entre los documentos del Proyecto: - Los planos tienen validez sobre las Especificaciones Técnicas, Metrados
y Presupuestos.
- Las especificaciones Técnicas tienen validez sobre Metrados y Presupuestos.
- Los Metrados tienen validez sobre los Presupuestos.
INSTALACIÓN DE LOSA DEPORTIVA EN EL ANEXO
DE JERUSALEN, DISTRITO DE ACOBAMBILLA -
Los metrados son referenciales y la omisión parcial o total de una partida no dispensara al Residente de su ejecución, si esta prevista en los planos y/o las especificaciones técnicas.
Las especificaciones se completan con los planos y metrados respectivos en forma tal que las obras deben ser ejecutadas en su totalidad aunque estas figuren en uno solo de sus documentos.
Detalles menores de trabajos y materiales no usualmente mostrados en las Especificaciones, Planos y Metrados pero necesarios para la Obra, deben ser incluidos por el Residente dentro de los alcances de igual manera que si hubiesen mostrado en los documentos mencionados.
D.- CONSULTAS
Todas las consultas relativas a la construcción serán ejecutadas por el Residente al Supervisor y/o Inspector de la obra, quien en este caso representa a la Municipalidad Distrital de Acobambilla.
E.- SIMILITUD DE MATERIALES O EQUIPOS
Cuando las especificaciones técnicas o planos indiquen igual o similar solo la Municipalidad Distrital de Acobambilla o su representante deciden sobre la igualdad o semejanza.
F.- CAMBIOS POR EL RESIDENTE
El Residente notificara por escrito de cualquier material que se indique y considere posiblemente inadecuado o inaceptable de acuerdo con las Leyes, Reglamentos y Ordenanzas de autoridades competentes, así como cualquier trabajó necesario que haya sido omitido.
G.- MATERIALES Y MANO DE OBRA
Todos los materiales o artículos suministrados para las obras que cubren estas especificaciones, deberán ser nuevos, de primer uso, de utilización
actual en el Mercado Nacional e Internacional, de la mejor calidad dentro de su respectiva clase. Así mismo toda mano de obra que se emplea en la ejecución de los trabajos deberá ser de primera clase.
H.- SUPERVISION Y/O INSPECCIÓN
Todo el material y mano de obra empleada estar sujetos a la Supervisión y/o Inspección, quien tiene el derecho de rechazar el material que se encuentra dañado, defectuoso o la mano de obra deficiente y exigir su corrección.
Los trabajos mal ejecutados deberán ser satisfactoriamente corregidos y el material rechazado deberá ser reemplazado por otros aprobados, sin costo alguno para la Municipalidad.
Los materiales deben ser guardados en la obra en forma adecuada sobre todo siguiendo las indicaciones dadas por el fabricante o manuales de instalaciones. Si por no estar colocados como es debido ocasionan daños a personas y equipos, los daños deben ser reparados por cuenta del contratista, sin costo alguno para la Municipalidad.
El Residente deberá asumir, sin cargo adicional alguno para la Municipalidad, todas las facilidades razonables, mano de obra y materiales adecuados para la Supervisión y/o inspección y pruebas que sean necesarias.
I.- TRABAJOS
El Residente tiene que notificar por escrito al Supervisor y/o Inspector de la Obra sobre la iniciación de sus labores. Deberá a la iniciación de la obra presentar al inspector las consultas técnicas para que sean debidamente absueltas.
Cualquier cambio durante la ejecución de la obra que obligue a modificar el proyecto original será resultado de una consulta previa a la Municipalidad, mediante la presentación de un plano en original con la
modificación propuesta. Este plano deberá ser presentado por el Residente al Supervisor y/o Inspector de la obra para luego proceder a la conformidad y aprobación final por parte del proyectista y consecuentemente por la Municipalidad.
J.- CAMBIOS AUTORIZADOS POR EL SUPERVISOR Y/O INSPECTOR
La Municipalidad podrá en cualquier momento, por medio de una orden escrita, hacer cambios en los planos o Especificaciones.
Si dichos cambios significan un aumento o reducción en el monto del presupuesto en el tiempo necesario requerido para la ejecución, se hará un ajuste equitativo de estos, tomando como base los precios unitarios estipulados en el contrato.
Lo señalado no será impedimento para que el Residente continuara con los cambios ordenados.
K.- INTERFERENCIAS CON LOS TRABAJOS DE OTROS
El Residente, para la ejecución del trabajo correspondiente a la parte Arquitectónica deberá verificar cuidadosamente y compatibilizar con los proyectos correspondientes a Estructuras e Instalaciones, con el objeto de evitar interferencias en la ejecución de la construcción total. Si hubiese alguna interferencia deberá comunicarlo por escrito al Supervisor y/o Inspector de Obras.
L.- RESPONSABILIDAD POR MATERIALES
La Municipalidad debe establecer los guardianes que crea conveniente; bajo su responsabilidad y riesgo, para el cuidado de los materiales y equipos.
M.- RETIRO DE EQUIPOS O MATERIALES
Cuando sea requerido por el Supervisor y/o Inspector, se deberá retirar de la obra el equipo o materiales excedentes que no vayan a tener utilización futura en su trabajo.
A la conclusión de los trabajos el Residente deberá proceder a la limpieza de los desperdicios que existan, ocasionados por materiales y equipos empleados en su ejecución.
N.- ESPECIFICACIONES POR SU NOMBRE COMERCIAL
Donde se especifique materiales, procesos o métodos de construcción, de determinados fabricantes, nombre comercial o números de catálogos se entiende que dicha designación es para establecer una norma de calidad y estilo, la propuesta deberá indicar el fabricante, tipo, tamaño, modelo, etc. o sea las características de los materiales.
Las especificaciones de los fabricantes referentes a las instalaciones de los materiales, deben cumplirse estrictamente, o sea que ellas pasan a formar parte de estas especificaciones.
Igual proceso se seguirá si a criterio del Supervisor y/o Inspector de la Obra, los trabajos y materiales que no cumplen con lo indicado en los planos o especificaciones, será retirado de la obra por el Residente.
O.- PARTICULARIDADES DE LAS ESPECIFICACIONES TÉCNICAS
La aplicación de las partidas son susceptibles a variaciones debidas solamente a:
- El clima y las variaciones atmosféricas que incidan en el comportamiento de los materiales.
- Las características Topográficas y calidad del suelo.
- Los niveles estratigráficos y freáticos que por su naturaleza especial sugieran técnicas diferentes en cuanto al tratamiento deberán de ser consultado con el residente de la Obra.
P.- FACTIBILIDAD DE LOS RECURSOS
De acuerdo a lo mencionado en los párrafos anteriores se sugiere tomar las previsiones del caso de manera que no se perjudiquen en el avance de la obra. Así mismo las observaciones y/o experiencias en el lugar de trabajo, al inicio y durante la ejecución de la obra, deberán ser debidamente señaladas e implementadas en el informe y serán avalados por el Supervisor y/o Inspector de la Obra formando parte de la memoria al final de la Obra.
Q.- TRASLADO DE MATERIALES Y HERRAMIENTAS
El Residente realizará el transporte de los materiales, equipos y herramientas necesarias para la construcción de la Obra. Así como la instalación y montaje de los equipos necesarios.
Se hace imprescindible mencionar asimismo, que la heterogeneidad de nuestra geografía, condiciona a adoptar variables en la concepción Arquitectónica especialmente en los acabados.
ESPECIFICACIONES TÉCNICAS DE LA LOSA DEPORTIVA
01.00.00 OBRAS PROVISIONALES ALMACEN Y GUARDIANIA DE OBRA
Descripción
Esta comprende con la construcción o alquiler de ambientes en el anexo de Jerusalén, se construirán locales con carácter temporal con fines de protección y conservación de los materiales para mantenerlos en buenas condiciones y para habilitar constantemente en la obra.
Su ejecución responderá a medidas preventivas contra perdida, robos y otros daños, su construcción será a cargo de la municipalidad y ello se almacenara y guardara las herramientas e implementos de trabajo, así como de equipo liviano. Métodos de Medición
Se considerara esta partida como día de trabajo (día). Bases de Pago
El pago en esta partida se realizara en base al precio unitario por día trabajado, entendiéndose que dicho precio y pago constituirá compensación completa para toda la mano de obra, equipo, herramientas y demás conceptos que completan esta partida.
CARTEL DE IDENTIFICACION DE LA OBRA DE 3.60 X 2.40 m
Descripción
El cartel de la obra se diseñará, construirá y/o pintara según las características indicadas por la Municipalidad de Acobambilla, que será colocado en lugar aparente aprobado por el Inspector de obra y/o Supervisor
Métodos de Medición
Se medirá está partida por unidad (Und), considerando las características indicadas la misma que incluye su colocación respectiva.
Bases de Pago
El pago será de acuerdo al metrado ejecutado para esta partida, entendiéndose que dicho precio y pago constituirá compensación completa para toda la mano de obra, equipo, herramientas y demás conceptos que completan esta partida.
MOVILIZACION Y DESMOVILIZACION DE EQUIPO Y MAQUINARIAS
DESCRIPCION
El Contratista bajo esta sección, deberá realizar todo el trabajo de suministrar, reunir y transportar su organización de construcción completa al lugar de la obra, incluyendo personal, equipo, materiales, campamentos, Maquinarias y todo lo necesario al lugar donde se desarrollará la obra antes de iniciar y al finalizar los trabajos. La movilización incluye la obtención y pago de permisos y seguros. CONSIDERACIONES GENERALES:
El transporte del equipo pesado se podrá realizar en camiones de plataforma, de cama baja, mientras que el equipo liviano podrá transportarse por sus propios medios, llevando el equipo no autopropulsado como herramientas, martillos neumáticos, vibradores, etc.
El Contratista, antes de transportar el equipo mecánico al lugar de la obra, deberá someterlo a inspección dentro de los días siguientes después de otorgada la Buena Pro. Este equipo será revisado por el Supervisor en la obra, quien verificará y rechazará el equipo que no se encuentre en buen estado o aquel cuyas características no se ajusten a lo estipulado por el propietario de la obra en cuyo caso el Contratista deberá reemplazarlo por otro similar en buenas condiciones de operación. El rechazo del equipo no podrá generar ningún reclamo por parte del Contratista.
El Contratista deberá entregar al Supervisor, la relación detallada donde conste la identificación de la máquina, número de serie, fabricante, año de fabricación, capacidad, potencia y estado de conservación, dicha relación será concordante con la relación de equipo mecánico presentado en el proceso de licitación.
MEDICION
La movilización y desmovilización se medirá en forma global (Glb), El equipo a considerar en la medición será solamente el que ofertó el Contratista en el proceso de licitación.
BASES DE PAGO
Las cantidades medidas y aceptadas serán pagadas de acuerdo al precio del contrato para ésta partida MOVILIZACION Y DESMOVILIZACION DE EQUIPOS Y MAQUINARIAS. El pago constituirá la compensación total por los trabajos prescritos en esta partida y cubrirá los costos de materiales, mano de obra en trabajos diurnos y nocturnos, herramientas, equipos, transporte, y todos los gastos que demande el cumplimiento satisfactorio del contrato, incluyendo los imprevistos de las Disposiciones Generales.
02.00.00 TRABAJOS PRELIMINARES LIMPIEZA MANUAL DEL TERRENO
Descripción
Comprende esta partida los trabajos de la limpieza general de los materiales orgánicos e inorgánicos de la zona de trabajo, toda obstrucción hasta 0.30 mínimo por encima del nivel de la rasante y losa de concreto, indicada en los planos, y en general todo elemento que impida la construcción.
Luego de la delimitación de la zona de trabajo, se procede a la limpieza general del terreno y losa demarcado a fin de que no existan raíces y tierra vegetal, así como desechos de concreto que no obstaculicen el trazado y replanteo.
Se utilizarán herramientas básicas como picos, lampas, rastrillos. Métodos de Medición
Se mide por la unidad de (m2) con aproximación de 02 decimales, lo que quiere decir por área (largo x ancho) por metrado ejecutado con la conformidad del residente.
Bases de Pago
El pago se efectuará al precio unitario del presupuesto por (m2) entendiéndose que dicho precio y pago constituirá compensación completa para toda la mano de obra, equipo, herramientas y demás conceptos que completan esta partida.
TRAZO Y REPLANTEO NORMAL CON EQUIPO
Descripción
Comprende el replanteo general de las características geométricas descritas en los planos correspondientes llevándolos al terreno, debe de considerarse los controles planimétricos (alineamiento) y altimétricos (niveles), hasta la etapa final de la obra los cuales serán realizados con equipo topográfico como el nivel de ingeniero y/o en teodolito.
Métodos de Medición
Se mide por la unidad de (m2) con aproximación de 02 decimales decir por área (largo x ancho) la medición será por el metrado realmente ejecutado con la conformidad del residente de obra.
Bases de Pago
El pago se efectuará al, precio unitario del presupuesto por (m2) entendiéndose que dicho precio y pago constituirá compensación completa para toda la mano de obra, equipo, herramientas y demás conceptos que completan esta partida.
CONTROL TOPOGRAFICO
Descripción Técnica
El Control técnico estará basado principalmente a la verificación de los niveles y puntos de control de acuerdo a los planos de obra, para lo cual se utilizará el teodolito, el nivel de y las estadías.
Las líneas de medición, puntos y cotas requeridas, serán fijados por el Contratista, debiendo en el caso de curvas y desviaciones replantearse estas; los puntos de medición perdidos y que se consideren necesarios, deberán ser reubicados correctamente a costo del Contratista.
− Replanteo topográfico, antes y después de la realización de los trabajos.
− Perfiles transversales, antes y después de la realización de los trabajos.
− Planos de ejes y niveles, antes y después de realizados los trabajos. Prestaciones Incluidas
Las prestaciones incluidas, además de lo mencionado anteriormente son las siguientes:
1. Materiales, equipo y herramientas necesarias para el replanteo. 2. Transporte de equipos y herramientas a los lugares de la obra.
Métodos de Medición
Se mide por la unidad de (M2) con aproximación de 02 decimales decir por área (largo x ancho) la medición será por el metrado realmente ejecutado con la conformidad del residente de obra.
Bases de Pago
El pago se efectuará al, precio unitario del presupuesto por (M2) entendiéndose que dicho precio y pago constituirá compensación completa para toda la mano de obra, equipo, herramientas y demás conceptos que completan esta partida.
03.00.00 MOVIMIENTO DE TIERRAS CORTE DE TERRENO NATURAL
Descripción
Consiste en el corte y extracción en todo el ancho que corresponde a las explanaciones proyectadas. Incluirá volumen de elementos sueltos o dispersos que hubiese o que fueran necesarios recoger dentro de los límites de la losa, según necesidades del trabajo.
El corte se efectuará hasta una cota ligeramente mayor que el nivel de sub rasante, de tal manera que al preparar y compactar esta capa, se llegue hasta este nivel.
Se especifica en los planos de perfil longitudinal y las secciones transversales la sobre excavación del nivel de sub rasante a efectos de mejoramiento de la sub rasante en la sección y profundidad establecidas en ellas. El proceso permitirá lograr que la estructura de la losa esté sobre una capa de suelo admisible libre de material orgánico.
El material proveniente de los cortes deberá ser retirado para seguridad y limpieza del trabajo. Se deberá evitar producir acumulaciones de material de
corte, estos serán eliminados, conforme indicaciones de la Supervisión y/o Inspector.
Método de Medición
Metros cúbicos (M3), la medición será por el metrado realmente ejecutado con la conformidad del residente de obra.
Base de Pago
Serán valorizadas y pagadas según lo señalado en la norma de Medición y de acuerdo a los precios unitarios fijados en expediente.
El precio unitario definido y pagado constituirá compensación total por toda la mano de obra, leyes sociales, equipo, herramienta e imprevistos necesarios para realizar los trabajos.
RELLENO Y COMPACTADO CON MATERIAL PROPIO
Descripción
Este trabajo consiste en la conformación de terraplenes con material propio en las zonas que se precise en los planos y secciones transversales del proyecto y las instrucciones del Supervisor con la finalidad de llegar al nivel de la construcción de la losa deportiva.
Métodos de Medición
Metros cúbicos (M3), la medición será por el metrado realmente ejecutado con la conformidad del residente de obra.
Bases de Pago
Serán valorizadas y pagadas según lo señalado en la norma de Medición y de acuerdo a los precios unitarios fijados en expediente.
El precio unitario definido y pagado constituirá compensación total por toda la mano de obra, leyes sociales, equipo, herramienta e imprevistos necesarios para realizar los trabajos.
REFINE Y NIVELACION EN TERRENO NORMAL
Descripción
Comprende el preparado del terreno para la losa y los arcos con herramientas manuales y/o maquinarias de tal manera que tenga la profundidad adecuada y planimetría uniforme de acuerdo a los planos.
Proceso Constructivo
Se debe de habilitar el terreno, a fin de que este sea totalmente plano para la ejecución de los trabajos, y deben quedar limpias, parejas y se debe retirar el material suelto, libre de materiales duros y cortantes, considerando los niveles establecidos en planos. También debe de considerarse que es necesario desviar acequias o canales de desagüe de aguas pluviales o de regadío, en caso de que estas existieran.
Los fondos de las excavaciones deberán perfilarse y limpiarse manteniéndose en un solo nivel.
Todo exceso en profundidad de excavación debe ser rellenado con mezcla de cemento hormigón 1:12 conformando una sub-cimentación y/o platea de cimentación, hasta el nivel de cimentación fijada en planos.
Método De Medición
Se mide por la unidad de (m2) con aproximación de 02 decimales es decir por área (largo x ancho), la medición será por el metrado realmente ejecutado con la conformidad del residente de obra.
Bases De Pago
El pago se efectuará al, precio unitario del presupuesto por (m2) entendiéndose que dicho precio y pago constituirá compensación completa para toda la mano de obra, equipo, herramientas y demás conceptos que completan esta partida.
EXTRACCIÓN DE MATERIAL SELECCIONADO
Descripción
Comprende la extracción de material seleccionado de cantera (material de préstamo) que posea ligantes para el mejoramiento del terreno de la losa y llegar hasta los 0.25m según los planos con herramientas manuales y/o maquinarias de tal manera que tenga la profundidad adecuada y planimetría uniforme de acuerdo a los planos.
Proceso Constructivo
Se debe de habilitar el terreno de cantera para la extracción del material de préstamo (ripio) de preferencia con maquinaria (Cargador Frontal) y que se encontrará ubicado a no más de 1km. De la construcción del terreno de la losa y que de ser necesario, el material extraído será zarandeado. a fin de que este sea un terreno que posea el material de préstamo óptimo. También debe de considerarse que debe ser un terreno saneado donado por la comunidad
.
Método De Medición
Se mide por la unidad de (m3) con aproximación de 02 decimales, la medición será por el metrado realmente ejecutado con la conformidad del residente de obra.
Bases De Pago
El pago se efectuará al, precio unitario del presupuesto por (m3) entendiéndose que dicho precio y pago constituirá compensación completa para toda la mano de obra, equipo, herramientas y demás conceptos que completan esta partida.
ZARANDEO DE MATERIAL SELECCIONADO
Descripción
Comprende en el proceso de zarandeo propiamente dicho en extracción de material seleccionado de cantera (material de préstamo) con maquinaria pesada como es el cargado Frontal de tal manera que se consiga un material de préstamo de calidad y con la granulometría requerida y que se tenga la profundidad adecuada y planimetría uniforme de acuerdo a los planos.
Proceso Constructivo
En el proceso de la extracción del material de préstamo (ripio) de preferencia con maquinaria (Cargador Frontal) se deberá zarandear el material extraído para conseguir la granulometría deseada para separarlos de material orgánico o piedras de demasiado tamaño del requerido para la construcción a fin de que este sea un material óptimo como material de préstamo óptimo. También debe de considerarse que debe ser un terreno ofrecido por la comunidad.
.
Método De Medición
Se mide por la unidad de (m3) con aproximación de 02 decimales, la medición será por el metrado realmente ejecutado con la conformidad del residente de obra.
Bases De Pago
El pago se efectuará al, precio unitario del presupuesto por (m3) entendiéndose que dicho precio y pago constituirá compensación completa para toda la mano de obra, equipo, herramientas y demás conceptos que completan esta partida.
CARGUÍO DE MATERIAL SELECCIONADO
Comprende en el proceso posterior de la extracción y zarandeo del material de préstamo con maquinaria pesada el carguío de el Cargador Frontal hacia y hasta el volquete designado para la Obra.
Proceso Constructivo
En el proceso de la extracción del material de préstamo, de preferencia con maquinaria pesada como es el Cargador Frontal será necesario trasladar el material seleccionado y zarandeado a la obra de tal manera que se optimice el tiempo de carga y descarga de material de la cantera misma hacia la movilidad (volquete) que se hará cargo del traslado del material hasta la obra en sí.
.
Método De Medición
Se mide por la unidad de (m3) con aproximación de 02 decimales, la medición será por el metrado realmente ejecutado con la conformidad del residente de obra.
Bases De Pago
El pago se efectuará al, precio unitario del presupuesto por (m3) entendiéndose que dicho precio y pago constituirá compensación completa para toda la mano de obra, equipo, herramientas y demás conceptos que completan esta partida.
EXTENDIDO RIEGO Y COMPACTADO DE BASE CON MATERIAL DE PRESTAMO
Descripción
Donde se indique en los planos, el responsable de la ejecución de la obra colocará una capa de base con material de préstamo debidamente nivelado y compactado, utilizando material de la cantera indicada por el Supervisor y/o Inspector de acuerdo a la presente especificación.
Materiales:
En general, el material deberá consistir de suelo granular que cumplan con las especificaciones siguientes:
- Límite líquido menor de 25% - Índice plástico menor de 3%
- Equivalente de arena mayor de 25% - CBR mayor de 40%.
Las piedras mayores de 2” deben eliminarse, asimismo, no se permitirá la presencia de materia orgánica y otros desechos sólidos en el material para base. Proceso Constructivo:
Sobre la capa de mejoramiento de sub rasante se colocará el material que se transportará por medio de camiones con descarga por volteo, el mismo que se extenderá de tal manera de formar una capa suelta de mayor espesor que el que debe tener la capa compactada.
El riego será con camión cisterna, provisto de regadera de tubo, perforado convenientemente, de tal forma que el regado sea uniforme para todo el material. La cantidad de agua será determinada en el laboratorio.
La compactación se comenzará en los borde y terminará al centro hasta conseguir una capa densa y uniforme corrigiéndose las irregularidades y alisando la superficie con la moto niveladora; luego se deberá ajustar el contenido de humedad mediante secado o añadiendo agua según sea el caso; finalmente deberá ponerse el rodillo liso vibratorio de 10 y 12 Tns., hasta conseguir una compactación adecuada, cuya densidad en toda la profundidad de la sub – base tenga el 98% de la máxima densidad determinada por el método de compactación A.A.S.S.H.T.O – 180 (pisón de 10 lbs. y 18” de caída) (proctor
Modificado). La supervisión verificará la densidad mediante pruebas A.A.S.S.H.T.O – 191.
Método De Medición
Serán medidos en metros cúbicos (M3), en su posición final, colocados, nivelados, compactados y terminados con el espesor considerado en los planos del proyecto o indicado por la supervisión y/o Inspección a su satisfacción.
Bases De Pago
El pago será igual al precio unitario por metro cubico para sub – base granular de los espesores indicados.
Estos precios y pago constituirán compensación total por toda mano de obra, leyes sociales, equipo, materiales puestos en obra, herramientas, laboratorio e imprevistos necesarios para completar y mantener estas partidas con aprobación de la supervisión y/o Inspección.
EXCAVACION DE ZANJAS PARA SARDINEL DE LOSA DEPORTIVA
Descripción
Son excavaciones practicadas para alojar en ellas a los cimientos de la losa deportiva como los sardineles, cuñas, sardineles de las veredas, anclaje de arcos, anclajes de vóley y anclajes de las argollas.
Proceso Constructivo
La excavación en zanja se ejecutará de acuerdo a las dimensiones indicadas en los planos. No deberá ejecutarse ninguna modificación o alteración del trazado ni de los diámetros del cimiento corrido sin orden escrita del Residente.
En caso de que al momento de excavar se encuentre la napa freática a poca profundidad previa verificación del residente de obra se debe considerar la impermeabilización de la cimentación con asfalto liquido, así como de ser
necesario el bombeo de la napa freática y en algunos caso un aditivo acelerante de la fragua del concreto de acuerdo a lo indicado en los planos y/o presupuesto. Método de Medición.
Se mide por el volumen en sitio, que ocupa el material antes de excavar; la unidad de (m3) con aproximación de 02 decimales es decir por volumen (largo x ancho x alto), la medición será por el metrado realmente ejecutado con la conformidad del residente de obra.
Bases de Pago
El pago se efectuará al precio unitario del presupuesto por (m3) entendiéndose que dicho precio y pago constituirá compensación completa para toda la mano de obra, equipo, herramientas y demás conceptos que completan esta partida.
ELIMINACION DE MATERIAL EXCEDENTE
Descripción
Es el material sobrante excavado, si es apropiado para el relleno de las estructuras, podrá ser amontonado y transportado como material selecto y/o calificado de relleno, tal como sea determinado por el Residente. El constructor acomodará adecuadamente el material, evitando que se desparrame o extienda en la parte de la calzada, que debe seguir siendo usada para tránsito vehicular y peatonal.
El material no apropiado para relleno de las estructuras, será eliminado por el personal obrero, efectuando el transporte y deposito en lugares donde cuente con el permiso respectivo.
Para efectos del análisis del costo, se ha considerado que la distancia promedio donde se efectuará el depósito del material apropiado para relleno y el no apropiado, será en un radio de 5 km. o el que se indique en el análisis.
Método de Medición.
El método de medición será el de metro cúbico (m3) y se obtendrá calculando la cantidad de material a eliminar de cada tramo fijado en los planos, verificándose en el terreno.
Bases de Pago
El pago de esta partida se realizara de acuerdo a los precios unitarios por metro cúbico (m3). Se pagará de acuerdo al avance en los periodos por valorizar, el precio de la partida incluye la mano de obra, herramientas y todo lo necesario para la buena ejecución de la actividad.
04.00.00 SISTEMA DE DRENAJE INSTALACIÓN DE TUBERÍA
Descripción
Comprende el proceso de instalación de tuberías tipo PVC de acuerdo a los planos en la zona norte de la losa deportiva para brindar un sistema de drenaje cuyas aguas serán captadas por el sistema de drenaje de concreto realizada en otra partida 03.01 del cerco perimétrico.
Proceso Constructivo
Se instalarán 03 (tres) tuberías tipo PVC de acuerdo a los planos de 2 metros de longitud de los cuales 01 será instalada al centro y los otros 02 a las esquinas de la losa deportiva con la finalidad de trasladar las aguas de la escorrentía a causa de las lluvias hacia la parte externa de la calle aledaña.
.
Método De Medición
Se mide por la unidad de (ML) con aproximación de 02 decimales, la medición será por el metrado realmente ejecutado con la conformidad del residente de obra.
Bases De Pago
El pago se efectuará al, precio unitario del presupuesto por (ML) entendiéndose que dicho precio y pago constituirá compensación completa para toda la mano de obra, equipo, herramientas y demás conceptos que completan esta partida.
05.00.00 OBRAS DE CONCRETO SIMPLE
ENCOFRADO Y DESENCOFRADO NORMAL PARA LOSA DEPORTIVA
Descripción
Viene a ser una estructura temporal, construida para contener que sirve para dar forma a la masa de concreto en su etapa de endurecimiento, dará forma a la columna que permitirá proteger la parte inferior del muro de la humedad y de otros agentes a fin de evitar su pronto deterioro.
Proceso Constructivo
Se ejecutará con madera corriente, uniéndose una madera a la otra con alambre Nº 08 y clavos de 3” a los listones que van en forma transversal al sentido de las maderas, en el encofrado de sobre cimientos se usan dos juegos de encofrados que vayan paralelos y a plomada; para tal efecto se determinará el desarrollo de la superficie de contacto directo entre el molde o encofrado y el concreto. Método de Medición
Se mide por la unidad de (m2) con aproximación de 02 decimales es decir por área (largo x ancho), la medición será el metrado realmente ejecutado con la conformidad del residente de obra.
Como norma general, los encofrados se miden por el área de contacto entre el concreto y la madera
Bases De Pago
El pago se efectuará al precio unitario del presupuesto por (m2) entendiéndose que dicho precio y pago constituirá compensación completa para toda la mano de obra, equipo, herramientas y demás conceptos que completan esta partida.
CONCRETO F'C=175 KG/CM2 PARA LOSA DEPORTIVA
Descripción
El concreto para las veredas, será una mezcla de agua y cemento - arena y piedra (preparados en una mezcladora mecánica) dentro del cual se dispondrán las armaduras de acero de acuerdo a los planos de estructura. Tendrá un F ´c=175 Kg/cm2.
Materiales Para El Concreto
Cemento: todo cemento a usarse debe ser cemento Portland tipo I de marca acreditada y conforme a las pruebas de AST-C-150; y deberá almacenarse y manipularse de manera que se proteja en todo momento contra la humedad cual fuera su origen y debe ser accesible para su inspección e identificación.
Agregado fino: Deberá ser limpia, y lavada de partículas duras, fuertes, resistentes y lustrosos libre de cantidades perjudiciales de polvo, terrones, partículas suaves con tamaño máximo de 3/16” y cumplir normas establecidas en la especificación de ASTM C-330. La arena utilizada en la mezcla de concreto será bien graduada según especificaciones de ASTM C-136 cuyo módulo de finesa estará comprendido entre 2.50 y 2.90
Agregado grueso: Deberá ser grava o piedra chancada de grano duro y compacto. La piedra deberá estar limpia de polvo, materia orgánica o barro, en general deberá estar de acuerdo a la norma ASTMC-33. Además el residente de obra puede efectuar pruebas establecidas en las normas 131, ASTMC-88, ASTM C-127.
Hormigón: Será un material de río o de cantera compuesto de partículas duras, resistentes y limpias, libre de sustancias perjudiciales. El hormigón será sometido a una prueba de control semanal para verificar granulometría uniforme entre las mallas de las especificaciones indicadas.
Agua: Deberá ser fresca y limpia. a prueba en caso de ser necesaria se efectuará de acuerdo a las normas ASTM C-109,ASTM C-70.
Método de Medición
Se mide por la unidad de (m3) con aproximación de 02 decimales es decir por volumen (longitud x ancho x altura), la medición será el metrado realmente ejecutado con la conformidad del residente de obra.
El volumen total de concreto se calcula sumando los volúmenes parciales de los diversos elementos.
Bases de Pago
El pago se efectuará al precio unitario del presupuesto por (m3) entendiéndose que dicho precio y pago constituirá compensación completa para toda la mano de obra, equipo, herramientas y demás conceptos que completan esta partida.
MOBILIARIO DEPORTIVO
Descripción
Viene a ser la Instalación de cuatro bancas de concreto armado (02 a cada lado de la cancha deportiva).
Proceso Constructivo
Se ejecutará el encofrado y desencofrado con madera de montaña, uniéndose una madera a la otra con alambre Nº 08 y clavos de 3” a los listones que van en forma transversal al sentido de las maderas, en el encofrado de las bancas se usan dos juegos de encofrados que vayan paralelos y a plomada; para tal efecto
se determinará el desarrollo de la superficie de contacto directo entre el molde o encofrado y el concreto. Se instalarán las bancas sobre la vereda aledaña a la losa deportiva.
Método de Medición
Se mide por unidad es decir 04 unidades, la medición será el metrado realmente ejecutado con la conformidad del residente de obra.
Bases De Pago
El pago se efectuará al precio unitario del presupuesto entendiéndose que dicho precio y pago constituirá compensación completa para toda la mano de obra, equipo, herramientas y demás conceptos que completan esta partida.
06.00.00 JUNTAS DE DILATACION JUNTA ASFALTICA E=1” PARA LOSA
Descripción
La superficie de las juntas de construcción deberá estar perfectamente limpia. Inmediatamente antes de la colocación del nuevo concreto, las juntas de construcción deberán ser humedecidas y el exceso de agua eliminado.
Las juntas de construcción deberán ser hechas y estar ubicadas de manera tal que no disminuyan la resistencia del elemento estructural.
La superficie de las juntas de Dilatación deberá estar perfectamente limpias para la colocación del material sellante, que en éste caso deberá ser el asfalto en frío, preparado con el líquido asfáltico RC-250, antes de colocar el material sellante se deberá colocar una capa con RC-250.
El diseño y construcción de las juntas deberá permitir la transferencia de los esfuerzos de corte y otras fuerzas a través de las mismas.
Método de Medición
Las juntas de dilatación se miden por metros lineales (ml) construidos. La medición será el metrado realmente ejecutado con la conformidad del residente de obra.
Bases de Pago
La presente Partida será pagada en metros lineales (ml) de cuerdo al avance de la partida de cunetas, aprobado por el jefe del Departamento de Obras. Este pago incluirá las herramientas, mano de obra que se usara para la ejecución de las mismas.
07.00.00 CARPINTERIA METALICA
ARCOS METALICOS PARA FULBITO Y BASQUET
Descripción
Este capítulo se refiere al suministro de toda la mano de obra, materiales y equipo necesario para la fabricación y colocación de la estructura metálica para los arcos de fulbito, además del tablero de básquet, diseñadas en los respectivos planos y detalles.
MATERIALES
La totalidad de la carpintería metálica será ejecutada teniendo en cuenta los detalles graficados en los planos del proyecto.
Los detalles respectivos se han preparado con el objeto especial de dar una idea del trabajo requerido.
Los elementos serán soldados sin rebajas y con máquina perfectamente a escuadra. Se entregarán en obra, libre de defectos y torceduras, con mano de pintura.
ACABADO
La carpintería metálica será acabada con dos manos de pintura anticorrosiva, aplicada con pistola aerográfica.
El acabado final será ejecutado en obra del color indicado en planos de acabados.
Método de Medición
Se mide por unidad. La medición será el metrado realmente ejecutado con la conformidad del residente de obra.
Bases de Pago
El pago se efectuará al, precio unitario del presupuesto por (Und.) entendiéndose que dicho precio y pago constituirá compensación completa para toda la mano de obra, equipo, herramientas y demás conceptos que completan esta partida.
PARANTES METALICOS Y NET PARA VOLEY
Descripción
Este capítulo se refiere al suministro de toda la mano de obra, materiales y equipo necesario para la fabricación y colocación de los parantes para voley, diseñadas en los respectivos planos y detalles.
MATERIALES
La totalidad de la carpintería metálica será ejecutada teniendo en cuenta los detalles graficados en los planos del proyecto.
Los detalles respectivos se han preparado con el objeto especial de dar una idea del trabajo requerido.
Los elementos serán soldados sin rebajas y con máquina perfectamente a escuadra. Se entregarán en obra, libre de defectos y torceduras, con mano de pintura.
ACABADO
La carpintería metálica será acabada con dos manos de pintura anticorrosiva, aplicada con pistola aerográfica.
El acabado final será ejecutado en obra del color indicado en planos de acabados.
Método de Medición
Se mide por unidad. La medición será el metrado realmente ejecutado con la conformidad del residente de obra.
Bases de Pago
El pago se efectuará al, precio unitario del presupuesto por (Und.) entendiéndose que dicho precio y pago constituirá compensación completa para toda la mano de obra, equipo, herramientas y demás conceptos que completan esta partida.
08.00.00 PINTURA
PINTURA DE TRÁFICO EN LOSA DEPORTIVA
Descripción
La pintura es el producto formado por uno o varios pigmentos, con o sin carga y otros aditivos dispersos homogéneamente en un vehículo, que se convierte en una película sólida después de su aplicación en capas delgadas y que cumple con una función de objetivo múltiple.
Es un medio de protección contra los agentes destructivos del clima y el tiempo; un medio de higiene que permite lograr superficies lisas, limpias y luminosas, de propiedades asépticas, un medio de ornato de primera importancia y un medio de señalización e identificación de las cosas y servicios.
REQUISITOS PARA PINTURAS
La pintura no deberá ostentar un asentamiento excesivo en sus recipientes lleno y recientemente abierto y deberá ser fácilmente redispersa con una paleta hasta alcanzar un estado suave y homogéneo. La pintura no deberá mostrar engrumecimiento de coloración, conglutinamiento ni separación del color, y deberá estar exento de terrones y natas. No debe formar nata en el envase tapado en los periodos de interrupción de la faena de pintado.
La pintura al ser aplicada deberá extenderse fácilmente con la brocha, poseer cualidades de enrasamiento o correrse al ser aplicada en las superficies verticales y lisas.
La pintura deberá secar dejando un acabado liso y uniforme, exento de asperezas, granos, angulosos, partes disparejas y otras imperfecciones de la superficie.
El Residente de obra propondrá las marcas de pinturas a emplearse, reservándose el Supervisor y/o Inspector el derecho de aprobarlas o rechazarlas.
Los colores serán determinados por el cuadro de acabados o por el Supervisor y/o Inspector de la obra. El Residente de obra será responsable de los desperfectos o defectos que pudieran presentarse
has sesenta (60) días después de la recepción de las obras, quedando obligado a subsanarlas a entera satisfacción del supervisor.
Método de Medición
El trabajo ejecutado se medirá en metro lineal (ml) y estarán determinados de acuerdo a planos. La medición será el metrado realmente ejecutado con la conformidad del residente de obra.
Bases de pago
El pago se efectuará al precio unitario de Contrato por metro lineal (ml.), entendiéndose que dicho precio y pago constituirá compensación total por concepto de mano de obra, materiales e imprevistos necesarios para la ejecución del trabajo.
09.00.00 PRUEBAS Y CONTROL DE CALIDAD DE OBRA ENSAYO DE PROCTOR MODIFICADO
Descripción
Es la prueba comprende el análisis del Proctor modificado sobre el que se llenará el concreto.
PROCESO
Se remitirá al laboratorio una muestra recogida de obra, para su análisis y posterior resultados
Método de Medición
Se mide por unidad (Und.), La medición será el metrado realmente ejecutado con la conformidad del residente de obra.
Bases de pago
El pago se efectuará por unidad (Und.) de acuerdo al precio unitario del presupuesto aprobado, este pago constituye compensación completa por la mano de obra, equipo, desgaste de herramientas y demás conceptos necesarios para completar esta partida.
ENSAYO DENSIDAD DE CAMPO
Descripción
Es la prueba comprende el análisis de densidad de campo del suelo sobre el que se llenará el concreto.
PROCESO
Se remitirá al laboratorio una muestra recogida de obra, para su análisis y posterior resultados
Método de Medición
Se mide por unidad (Und.), La medición será el metrado realmente ejecutado con la conformidad del residente de obra.
Bases de pago
El pago se efectuará por unidad (Und.) de acuerdo al precio unitario del presupuesto aprobado, este pago constituye compensación completa por la mano de obra, equipo, desgaste de herramientas y demás conceptos necesarios para completar esta partida.
DISEÑO DE MEZCLA
Descripción.
La finalidad de la prueba en obra, es la de verificar que los componentes de la mezcla de concreto que se usará en la obra cumplan con las especificaciones técnicas, así mismo determinar la dosificación según el tipo de concreto.
Medición.
Se medirá esta partida por unidad (UND). La medición será el metrado realmente ejecutado con la conformidad del residente de obra.
Bases de pago
El pago será de acuerdo al metrado avanzado para esta partida, este pago constituye compensación completa por la mano de obra, equipo, desgaste de herramientas y demás conceptos necesarios para completar esta partida.
PRUEBA DE RESISTENCIA A LA COMPRESION DE CONCRETO Descripción
Es la prueba que se efectúa extrayendo mezclas de concreto, la cual es colocada en una briqueta cilíndrica de dimensiones normadas, con el objeto de verificar la resistencia del concreto utilizado y colocado.
PROCESO CONSTRUCTIVO
Las probetas de cada clase de concreto, para ensayos a la compresión se obtendrán por lo menos una vez al día o por cada 50 m3 de concreto o por cada 50 m2 de superficie, de acuerdo a las Normas del Manual del ASTMC 172. Los cilindros serán hechos y curados de acuerdo a la Norma ASTMC 31, y serán aprobados de acuerdo a la Norma ASTMC 39.
Cada ensayo será el resultado del promedio de dos cilindros de la misma muestra de concreto ensayada a los 28 días.
La edad para pruebas de resistencia será de 28 días, se podrá especificar una edad menor cuando el concreto vaya a recibir su carga completa a su esfuerzo máximo.
Se considerará satisfactoriamente una resistencia cuando al promedio de cualquier grupo de 3 ensayos consecutivos de resistencia de especímenes
curados en laboratorio, sea igual o mayor que el f´c especificado y no más de 10% de los ensayos de resistencia que tengan valores menores que la resistencia especificada.
Toda la gama de ensayos deberá estar avalada por un laboratorio de reconocido prestigio.
Se deberá respetar y cumplir todo lo graficado en los planos.
Método de Medición
Se mide por la unidad de (und.), la medición será el metrado realmente ejecutado, con la conformidad del residente de obra.
Bases de pago
El pago se efectuará al, precio unitario del presupuesto por (und) entendiéndose que dicho precio y pago constituirá compensación completa para toda la mano de obra, equipo, herramientas y demás conceptos que completan esta partida.
10.00.00 FLETE FLETE TERRESTRE
Descripción
Comprende el traslado de todos los materiales, equipos, herramientas y maquinarias, desde el centro de acopio y/o almacén hasta el lugar de la obra, por cuenta y responsabilidad del Residente.
Así mismo también comprende este rubro, la movilización y desmovilización del equipo pesado hasta el lugar de la obra, siendo responsabilidad exclusiva del Residente asumir los riesgos propios y costos del traslado.
El trabajo ejecutado será medido en forma global. La medición será el metrado realmente ejecutado con la conformidad del residente de obra.
Bases De Pago
El pago por este concepto será global, en el se incluirán los fletes del Equipo Pesado, el alquiler de equipo que no lo hace por sus propios medios, durante el tiempo de traslado.
Hasta el 50% del monto ofertado por esta partida, se hará efectivo cuando los equipos se encuentran operando en la obra o en el segundo de los casos el peso total de los materiales transportados por su respectivo precio unitario. El 50% restante se abonará el término de los trabajos, cuando los equipos sean retirados de la obra, con la debida autorización del Supervisor y/o Inspector.
11.00.00 IMPACTO AMBIENTAL MITIGACION AMBIENTAL
Descripción
Comprende el trabajo de humedecer la superficie del suelo de estas áreas, para disminuir la liberación de partículas, durante la construcción así como el material excedente deberá ser dispuesto lugares de almacenamiento temporal, para eliminar. Además comprende la forestación con plantas a lo largo de la obra.
Método de Medición
El trabajo ejecutado será medido en forma global. La medición será el metrado realmente ejecutado con la conformidad del residente de obra.
Bases De Pago
El pago por este concepto será global, entendiéndose que dicho precio y pago constituirá compensación completa para toda la mano de obra, equipo,
ESPECIFICACIONES TÉCNICAS DEL CERCO PERIMÉTRICO
01.00.00 TRABAJOS PRELIMINARES
TRAZO Y REPLANTEO NORMAL CON EQUIPO
Descripción
Comprende el replanteo general de las características geométricas descritas en los planos correspondientes llevándolos al terreno, debe de considerarse los controles planimétricos (alineamiento) y altimétricos (niveles), hasta la etapa final de la obra los cuales serán realizados con equipo topográfico como el nivel de ingeniero y/o en teodolito.
Métodos de Medición
Se mide por la unidad de (m2) con aproximación de 02 decimales decir por área (largo x ancho) de todo el cerco perimétrico; la medición será por el metrado realmente ejecutado con la conformidad del residente de obra.
Bases de Pago
El pago se efectuará al, precio unitario del presupuesto por (m2) entendiéndose que dicho precio y pago constituirá compensación completa para toda la mano de obra, equipo, herramientas y demás conceptos que completan esta partida.
CONTROL TOPOGRAFICO
Descripción Técnica
El Control técnico estará basado principalmente a la verificación de los niveles y puntos de control de acuerdo a los planos de obra, para lo cual se utilizará el teodolito, el nivel de y las estadías.
Las líneas de medición, puntos y cotas requeridas, serán fijados por el Contratista, debiendo en el caso de curvas y desviaciones replantearse estas;
los puntos de medición perdidos y que se consideren necesarios, deberán ser reubicados correctamente a costo del Contratista.
− Replanteo topográfico, antes y después de la realización de los trabajos.
− Perfiles transversales, antes y después de la realización de los trabajos.
− Planos de ejes y niveles, antes y después de realizados los trabajos. Prestaciones Incluidas
Las prestaciones incluidas, además de lo mencionado anteriormente son las siguientes:
1. Materiales, equipo y herramientas necesarias para el replanteo. 2. Transporte de equipos y herramientas a los lugares de la obra. Métodos de Medición
Se mide por la unidad de (M2) con aproximación de 02 decimales decir por área (largo x ancho) de todo el cerco perimétrico; la medición será por el metrado realmente ejecutado con la conformidad del residente de obra.
Bases de Pago
El pago se efectuará al, precio unitario del presupuesto por (M2) entendiéndose que dicho precio y pago constituirá compensación completa para toda la mano de obra, equipo, herramientas y demás conceptos que completan esta partida.
02.00.00 MOVIMIENTO DE TIERRAS
EXCAVACIÓN DE ZANJAS PARA CERCO PERIMÉTRICO
Son excavaciones practicadas para alojar en ellas a los cimientos de muros, zapatas de columnas, etc.
Proceso Constructivo
La excavación en zanja se ejecutará de acuerdo a las dimensiones indicadas en los planos. No deberá ejecutarse ninguna modificación o alteración del trazado ni de los diámetros del cimiento corrido sin orden escrita del Residente.
En caso de que al momento de excavar se encuentre la napa freática a poca profundidad previa verificación del residente de obra se debe considerar la impermeabilización de la cimentación con asfalto liquido, así como de ser necesario el bombeo de la napa freática y en algunos caso un aditivo acelerante de la fragua del concreto de acuerdo a lo indicado en los planos y/o presupuesto. Método de Medición.
Se mide por el volumen en sitio, que ocupa el material antes de excavar; la unidad de (M3) con aproximación de 02 decimales es decir por volumen (largo x ancho x alto), la medición será por el metrado realmente ejecutado con la conformidad del residente de obra.
Bases de Pago
El pago se efectuará al precio unitario del presupuesto por (M3) entendiéndose que dicho precio y pago constituirá compensación completa para toda la mano de obra, equipo, herramientas y demás conceptos que completan esta partida.
REFINE Y NIVELACION EN TERRENO NORMAL
Descripción
Comprende el preparado del terreno para el cerco perimétrico con herramientas manuales y/o maquinarias de tal manera que tenga la profundidad adecuada y planimetría uniforme de acuerdo a los planos.
Proceso Constructivo
Se debe de habilitar el terreno, a fin de que este sea totalmente plano para la ejecución de los trabajos, y deben quedar limpias, parejas y se debe retirar el material suelto, libre de materiales duros y cortantes, considerando los niveles establecidos en planos. También debe de considerarse que es necesario desviar acequias o canales de desagüe de aguas pluviales o de regadío, en caso de que estas existieran.
Los fondos de las excavaciones deberán perfilarse y limpiarse manteniéndose en un solo nivel.
Todo exceso en profundidad de excavación debe ser rellenado con mezcla de cemento hormigón 1:12 conformando una sub-cimentación y/o platea de cimentación, hasta el nivel de cimentación fijada en planos.
Método De Medición
Se mide por la unidad de (m2) con aproximación de 02 decimales es decir por área (largo x ancho), la medición será por el metrado realmente ejecutado con la conformidad del residente de obra.
Bases De Pago
El pago se efectuará al, precio unitario del presupuesto por (m2) entendiéndose que dicho precio y pago constituirá compensación completa para toda la mano de obra, equipo, herramientas y demás conceptos que completan esta partida.
ELIMINACION DE MATERIAL EXCEDENTE
Descripción
Es el material sobrante excavado en el cerco perimétrico, si es apropiado para el relleno de las estructuras, podrá ser amontonado y transportado como material selecto y/o calificado de relleno, tal como sea determinado por el Residente. El constructor acomodará adecuadamente el material, evitando que
se desparrame o extienda en la parte de la calzada, que debe seguir siendo usada para tránsito vehicular y peatonal.
El material no apropiado para relleno de las estructuras, será eliminado por el personal obrero, efectuando el transporte y deposito en lugares donde cuente con el permiso respectivo.
Para efectos del análisis del costo, se ha considerado que la distancia promedio donde se efectuará el depósito del material apropiado para relleno y el no apropiado, será en un radio de 5 km. o el que se indique en el análisis.
Método de Medición.
El método de medición será el de metro cúbico (m3) y se obtendrá calculando la cantidad de material a eliminar de cada tramo fijado en los planos, verificándose en el terreno.
Bases de Pago
El pago de esta partida se realizara de acuerdo a los precios unitarios por metro cúbico (m3). Se pagará de acuerdo al avance en los periodos por valorizar, el precio de la partida incluye la mano de obra, herramientas y todo lo necesario para la buena ejecución de la actividad.
03.00.00 OBRAS DE CONCRETO SIMPLE
ENCOFRADO Y DESENCOFRADO NORMAL PARA CERCO PERIMETRICO
Descripción
Viene a ser una estructura temporal, construida para contener que sirve para dar forma a la masa de concreto en el cerco perimétrico en su etapa de endurecimiento, dará forma a los sobre cimientos y permitirá proteger la parte inferior del muro de la humedad y de otros agentes a fin de evitar su pronto deterioro.
Proceso Constructivo
Se ejecutará con madera corriente, uniéndose una madera a la otra con alambre Nº 08 y clavos de 3” a los listones que van en forma transversal al sentido de las maderas, en el encofrado de sobre cimientos se usan dos juegos de encofrados que vayan paralelos y a plomada; para tal efecto se determinará el desarrollo de la superficie de contacto directo entre el molde o encofrado y el concreto. Método de Medición
Se mide por la unidad de (m2) con aproximación de 02 decimales es decir por área (largo x ancho), la medición será el metrado realmente ejecutado con la conformidad del residente de obra.
Como norma general, los encofrados se miden por el área de contacto entre el concreto y la madera
Bases De Pago
El pago se efectuará al precio unitario del presupuesto por (m2) entendiéndose que dicho precio y pago constituirá compensación completa para toda la mano de obra, equipo, herramientas y demás conceptos que completan esta partida.
CONCRETO F'C=175 KG/CM2 PARA VEREDA Y DRENAJE
Descripción
El concreto para las veredas, será una mezcla de agua y cemento - arena y piedra (preparados en una mezcladora mecánica) dentro del cual se dispondrán las armaduras de acero de acuerdo a los planos de estructura. Tendrá un F ´c=175 Kg/cm2. Igualmente para el Sistema de Drenaje de 0.10x 0.10m.
Materiales Para El Concreto
Cemento: todo cemento a usarse debe ser cemento Portland tipo I de marca acreditada y conforme a las pruebas de AST-C-150; y deberá almacenarse y
manipularse de manera que se proteja en todo momento contra la humedad cual fuera su origen y debe ser accesible para su inspección e identificación.
Agregado fino: Deberá ser limpia, y lavada de partículas duras, fuertes, resistentes y lustrosos libre de cantidades perjudiciales de polvo, terrones, partículas suaves con tamaño máximo de 3/16” y cumplir normas establecidas en la especificación de ASTM C-330. La arena utilizada en la mezcla de concreto será bien graduada según especificaciones de ASTM C-136 cuyo módulo de finesa estará comprendido entre 2.50 y 2.90
Agregado grueso: Deberá ser grava o piedra chancada de grano duro y compacto. La piedra deberá estar limpia de polvo, materia orgánica o barro, en general deberá estar de acuerdo a la norma ASTMC-33. Además el residente de obra puede efectuar pruebas establecidas en las normas 131, ASTMC-88, ASTM C-127.
Hormigón: Será un material de río o de cantera compuesto de partículas duras, resistentes y limpias, libre de sustancias perjudiciales. El hormigón será sometido a una prueba de control semanal para verificar granulometría uniforme entre las mallas de las especificaciones indicadas.
Agua: Deberá ser fresca y limpia. a prueba en caso de ser necesaria se efectuará de acuerdo a las normas ASTM C-109,ASTM C-70.
Método de Medición
Se mide por la unidad de (m3) con aproximación de 02 decimales es decir por volumen (longitud x ancho x altura), la medición será el metrado realmente ejecutado con la conformidad del residente de obra.
El volumen total de concreto se calcula sumando los volúmenes parciales de los diversos elementos.
Bases de Pago
El pago se efectuará al precio unitario del presupuesto por (m3) entendiéndose que dicho precio y pago constituirá compensación completa para toda la mano de obra, equipo, herramientas y demás conceptos que completan esta partida.
CONCRETO 1:8 + 30% DE PIEDRA GRANDE PARA CIMIENTO CORRIDO Descripción
Se entiende para esta denominación a los elementos de concreto ciclópeo que constituyen la base de fundación del cerco perimétrico y que sirve para transmitir al falso cimiento y terreno el peso propio de los mismos y la carga de la estructura que soportan. Por lo general su vaciado es continuo y en grandes tramos, de allí que deviene su nombre.
Proceso Constructivo
Llevarán cimientos corridos que se apoyan sobre el terreno. Serán de concreto ciclópeo, cemento - hormigón mezclados en proporción 1:8, el batido de estos materiales se hará necesariamente utilizando mezcladoras mecánicas debiendo efectuarse esta operación como mínimo durante un minuto por cada carga.
Método de Medición
Se mide por la unidad de (M3) con aproximación de 02 decimales es decir por volumen (longitud x ancho x altura), la medición será el metrado realmente ejecutado con la conformidad del residente de obra.
El volumen total de concreto se calcula sumando los volúmenes parciales de los diversos elementos.
El pago se efectuará al precio unitario del presupuesto por (M3) entendiéndose que dicho precio y pago constituirá compensación completa para toda la mano de obra, equipo, herramientas y demás conceptos que completan esta partida.
CONCRETO 1:8 + 25% DE PIEDRA MEDIANA PARA SOBRECIMIENTOS Descripción
Vienen a ser la parte de la cimentación que se construye encima de los cimientos corridos y que sobresales de la superficie del terreno natural para recibir el cerco perimétrico de mallas olímpicas, además sirven de protección de la parte inferior de los muros, y lo aísla de la humedad o de cualquier otro agente externo.
Los cimientos corridos, llevarán sobre cimientos en todos los muros del primer nivel, siendo sus dimensiones las indicadas en los planos correspondientes.
Materiales:
Cemento: todo cemento a usarse debe ser cemento Portland tipo I de marca
acreditada y conforme a las pruebas de AST-C-150; y deberá almacenarse y manipularse de manera que se proteja en todo momento contra la humedad cual fuera su origen y debe ser accesible para su inspección e identificación.
Agregado fino: Deberá ser limpia, silicosa y lavada de partículas duras,
fuertes, resistentes y lustrosos libre de cantidades perjudiciales de polvo, terrones, partículas suaves con tamaño máximo de 3/16” y cumplir normas establecidas en la especificación de ASTM C-330. La arena utilizada en la mezcla de concreto será bien graduada según especificaciones de ASTM C-136 cuyo módulo de finesa estará comprendido entre 2.50 y 2.90
Agregado grueso: Deberá ser grava o piedra chancada de grano duro y
general deberá estar de acuerdo a la norma ASTMC-33 . Además el residente de obra puede efectuar pruebas establecidas en las normas ASTMC-131, ASTMC-88,ASTM C-127.
Hormigón: Será un material de río o de cantera compuesto de partículas duras,
resistentes y limpias, libre de sustancias perjudiciales. El hormigón será sometido a una prueba de control semanal para verificar granulometría uniforme entre las mallas de las especificaciones indicadas.
Agua: Deberá ser fresca y limpia. a prueba en caso de ser necesaria se
efectuará de acuerdo a las normas ASTM C-109,ASTM C-70.
Método de Medición:
Se mide por la unidad de (M3) con aproximación de 02 decimales es decir por volumen (longitud x ancho x altura), la medición será el metrado realmente ejecutado con la conformidad del residente de obra.
El volumen total de concreto se calcula sumando los volúmenes parciales de los diversos elementos.
Bases de Pago
El pago se efectuará al precio unitario del presupuesto por (M3) entendiéndose que dicho precio y pago constituirá compensación completa para toda la mano de obra, equipo, herramientas y demás conceptos que completan esta partida.
EMPASTADO SUPERFICIAL DE TALUD Descripción
Se entiende para esta denominación a los elementos de concreto ciclópeo que se empastarán en la base de los taludes (este y oeste de los taludes de corte) hasta llegar a los 0.40 cm. Del piso terminado y que constituyen la base de
fundación del los taludes que se crearan al momento del corte y el relleno y que sirve proteger a estos taludes del desprendimiento de la base y así protegerlos de las lluvias y la intemperie. Por lo general su vaciado es continuo y chicoteado, de allí que deviene su nombre.
Proceso Constructivo
Se realizará un preparado con concreto simple y donde se chicoteará la base de los taludes con este concreto, cemento - hormigón mezclados en proporción 1:8, el batido de estos materiales se hará necesariamente utilizando mezcladoras mecánicas debiendo efectuarse esta operación como mínimo durante un minuto por cada carga.
Método de Medición
Se mide por la unidad de (M3) con aproximación de 02 decimales es decir por volumen (longitud x ancho x altura), la medición será el metrado realmente ejecutado con la conformidad del residente de obra.
El volumen total de concreto se calcula sumando los volúmenes parciales de los diversos elementos.
Bases de Pago
El pago se efectuará al precio unitario del presupuesto por (M3) entendiéndose que dicho precio y pago constituirá compensación completa para toda la mano de obra, equipo, herramientas y demás conceptos que completan esta partida.
TARRAJEO DE SOBRECIMIENTO Descripción
Comprende los trabajos de acabados factibles de realizarse en el sobrecimiento de todo el cerco perimétrico, con proporciones definidas de
mezcla con el objeto de presentar una superficie de protección, impermeabilización y tener un mejor aspecto de los mismos, debiendo quedar listos para recibir la pintura.
La mezcla del tarrajeo será en proporción 1:5, los puntos de nivel se aplomarán y sobresaldrán en el espesor exacto del tarrajeo y estarán espaciados a cada metro. Luego del relleno del espacio entre los puntos de nivel se picarán estos y en su lugar se rellenará con mezcla un poco más fuerte que la usada en el tarrajeo. Los puntos de nivel no deben formar parte del tarrajeo.
Los encuentros de los sobrecimiento deben ser en ángulo recto perfectamente perfilados. Las bruñas deben de ejecutarse con toda nitidez y los ángulos deben ser perfilados y presentar sus aristas vivas.
Método de Medición
El tarrajeo en los sobre cimientos, se medirá esta partida por unidad de metro cuadrado (m2), considerando el largo por el ancho o el alto de la partida ejecutada, o sumando por partes de la misma para dar un total.
Bases De Pago
El pago se efectuará al precio unitario del presupuesto por (m2), entendiéndose que dicho precio y pago constituirá compensación completa para toda la mano de obra, equipo, herramientas y demás conceptos que completan esta partida.
TARRAJEO EN COLUMNAS Descripción
Comprende los trabajos de acabados factibles de realizarse en las columnas de las puertas de acceso a la losa deportiva, con proporciones definidas de mezcla
con el objeto de presentar una superficie de protección, impermeabilización y tener un mejor aspecto de los mismos, debiendo quedar listos para recibir la pintura. Es importante perfilar bien los bordes, ya que esta constituye una labor distinta al tarrajeo de los sobrecimientos.
La mezcla del tarrajeo será en proporción 1:5, los puntos de nivel se aplomarán y sobresaldrán en el espesor exacto del tarrajeo y estarán espaciados a cada metro. Luego del relleno del espacio entre los puntos de nivel se picarán estos y en su lugar se rellenará con mezcla un poco más fuerte que la usada en el tarrajeo. Los puntos de nivel no deben formar parte del tarrajeo.
Los encuentros de muros deben ser en ángulo recto perfectamente perfilados. Las bruñas deben de ejecutarse con toda nitidez y los ángulos deben ser perfilados y presentar sus aristas vivas.
Método de Medición
El tarrajeo en columnas, se medirá esta partida por unidad de metro cuadrado (m2), considerando el largo por el ancho o el alto de la partida ejecutada, o sumando por partes de la misma para dar un total.
Bases De Pago
El pago se efectuará al precio unitario del presupuesto por (m2), entendiéndose que dicho precio y pago constituirá compensación completa para toda la mano de obra, equipo, herramientas y demás conceptos que completan esta partida.
