MANE.JO DE ESCENARIOS PARA LA TOMA DE
DECISIONES EN EL DESARROLLO DEL PROYECTO
TICLIO
TESIS
PARA OPTAR EL TITULO PROFESIONAL DE:
INGENIERO DE MINAS
PRESENTADO POR:
HERMAN FLORES ARÉVALO
Lima-Perú
A mi esposa, mi hija y mis padres
A mis hermanos sin cuya ayuda este empeño habría sido mucho más duro
i.
ii.-1 ntrod ucción Resumen
INDICE GENERAL
CAPITULO 1 METODOLOGIA DE LA INVESTIGACION
1.1.- Planteamiento del tema 1.2.- Marco teórico
1.3.- Alcances y limitaciones 1.4.- Formulación de las hipótesis
1.5.- Pasos seguidos en el desarrollo de la evaluación
CAPITULO 11 GENERALIDADES
2.1.- Historia
2.2.- Ubicación y accesos 2.3.- Propiedad minera
CAPITULO 111 GEOLOGIA
3.1.- Geología general
3.1.1.-Marco geológico regional 3.1.2.-Estratigrafía
3.1.3.-Geología económica
3.1.4.-El cuerpo mineralizado Arianna 3.1.5.-Veta Principal
3.1.6.- Veta Techo
3.1. 7.- Veta Ramal Techo 3.1.8.-Veta Ramal Techo 1 3.1.9.-Veta Yanina

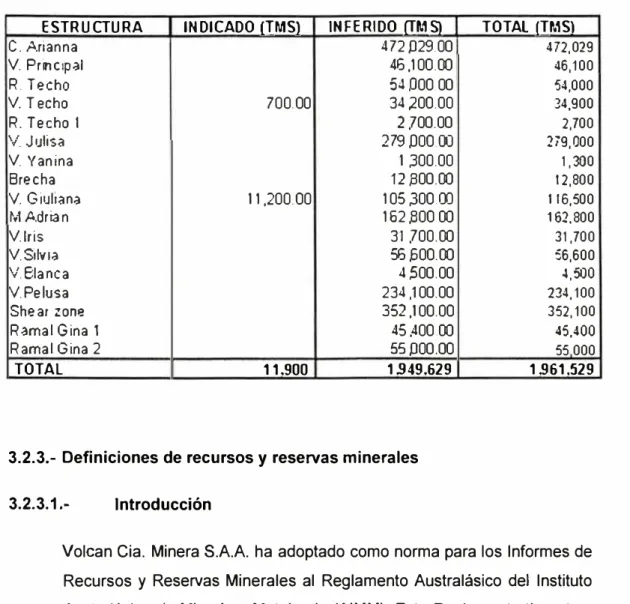

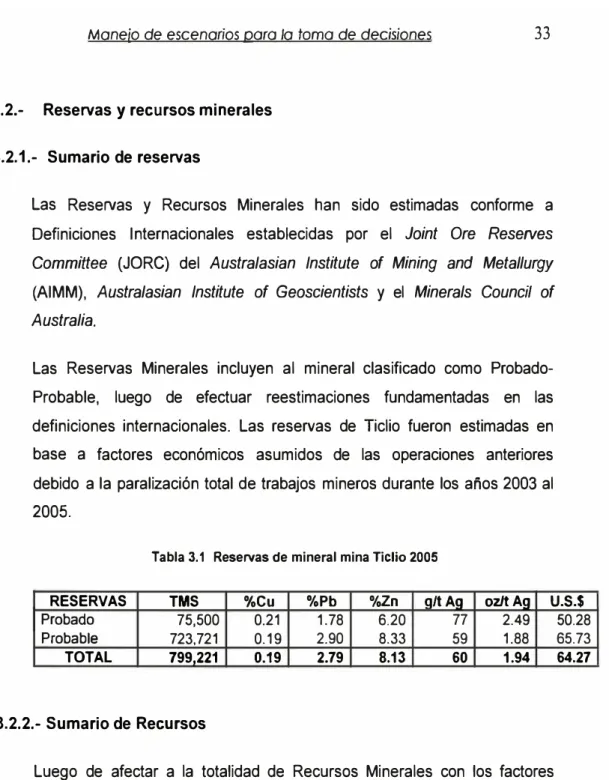

3.2.- Reservas y recursos minerales 3.2.1.-Sumario de reservas 3.2.2.- Sumario de recursos
3.2.3.-Definiciones de recursos y reservas minerales
06 08
09 10 15 15 16
17 18 19
Maneio de escenarios para lo toma de decisiones
3
3.2.4.- Criterios y factores de estimación de recursos 37 3.2.5.- Criterios y factores de estimación de reservas 40
3.2.6.- Factores de valorización 43
3.2.7.- Estimación del Cut-Off económico 44
3.3.- Programa de exploraciones 45
3.4.- Desarrollos y preparaciones 45
CAPITULO IV MINERIA
4.1.- Geomecánica 47
4.1.1.- Características geológicas 48
4.1.2.- Características geotécnicas 49
4.1.3.- Clasificación RMR 50
4.1.4.- Zonificación geomecánica 51
4.1.5.- Geometría de los paneles en Arianna 51 4.1.6.- Análisis de estabilidad de los paneles 52
4.2.- Planeamiento de minado 53
4.2.1.- Plan de producción 53
4.3.- Métodos de minado 54
4.3.1.- Corte y relleno con subniveles 54
4.3.2.- Shrinkage convencional 55
4.3.3.- Open Stopes 55
4.4.- Preparación de la mina 56
4.5.- Desarrollo lateral y rampas 56
4.5.1.- Ampliación del túnel Galera 56
4.5.2.- Desarrollo de la rampa Ticlio 57
CAPITULO V SERVICIOS
5.1.- Pique 59
5.2.- Ventilación 62
5.2.1.- Balance y necesidad de aire 63
5.2.2.- Uso de ventiladores 64
5.3.- Aire comprimido 64
5.4.- Energía eléctrica
5.4.1.-Demanda de energía
5.4.2.-Trabajos en el sistema eléctrico 5.5.- Bombeo de agua de mina
5.5.1.-Balance de aguas 5.5.2.- Sistema de bombeo 5.5.3.-Uso de bombas 5.6.- Relleno
5.6.1.-Relleno del sill 5.6.2.-Panel primario 5.6.3.- Panel secundario 5.6.4.-Dosificación
5.6.5.- Sistema de distribución 5.7.- Transporte de mineral

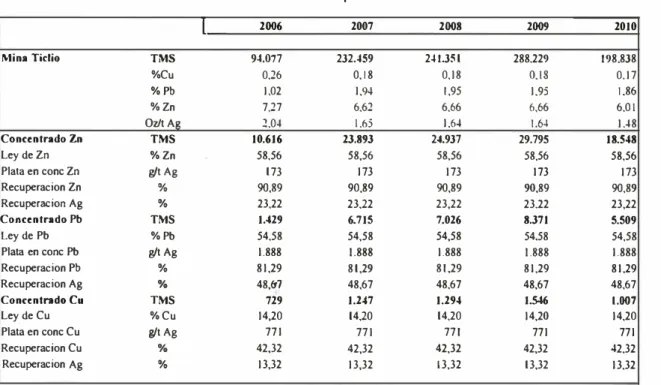

5.8.-Planta Concentradora 5.9.- Servicios Generales
5.9.1.- Abastecimiento de agua
5.9.2.-Abastecimiento de energía eléctrica 5.9.3.-Campamentos, talleres y oficinas 5.10.- Medio ambiente
5.10.1.- Planta de neutralización
CAPITULO VI EVALUACION ECONOMICA
6.1.-Análisis del sector
6.1.1.- Mercado del zinc 6.1.2.-Cadena productiva 6.1.3.-Comercialización 6.1.4.-Producción y consumo 6.1.5.- Precios históricos
6.1.6.-Tendencia de la economía mundial 6.2.-Escenarios
6.2.1.-Caso base
6.2.1.1.-Pronóstico de precios 6.2.1.2.-Pronóstico de ventas
Maneio de escenarios para la toma de decisiones
6.2.1.3.- Pronóstico de los costos 6.2.1.4.- Pronóstico de las inversiones 6.2.1.5.- Pronóstico del flujo de caja 6.2.2.- Escenario 1
6.2.3.- Escenario 2 6.2.4.- Escenario 3
6.3.- Resultado del análisis de escenarios
CAPITULO VII CONCLUSIONES
CAPITULO VIII RECOMENDACIONES
BIBLIOGRAFIA
INDICE DE TABLAS
INDICE DE FIGURAS
ANEXOS
1.- ANEXO 1: Geomecánica 2.- ANEXO 2: Ventilación 3.- ANEXO 3: Aire comprimido 4.- ANEXO 4: Energía
5.- ANEXO 5: Bombeo de mina 5.- ANEXO 6: Relleno
6.- ANEXO 7: Medio ambiente
137 141 143 146 168 194 212
214
218
221
223
i.- INTRODUCCION
Volean Cia Minera es el mayor productor de minerales no ferrosos en el Perú y uno de los principales en el mundo. Ticlio es una de sus minas que está ubicada en el distrito de Morococha, en las provincias de Yauli y Lima respectivamente.
La Mina Ticlio ha venido operando desde sus inicios en forma intermitente hasta el año 2001 en que por motivo de la brusca caída de precios de los metales se vio obligada a paralizar.
Como es sabido en nuestros días, el mundo se ha convertido en un escenario gigantesco, la economía global es interactiva, esta interconectada. El comercio mundial se regula entre bloques económicos. El mercado único vive la Europa sin fronteras con logros en campos tan importantes como el tributario, los servicios financieros y la seguridad social. Está además el cuarteto conformado por la Comunidad Europea, EE. UU con Canadá y México y el Japón con los países industrializados del sudeste asiático, actualmente tenemos nuevos actores como China, India y los países emergentes. Se esta poniendo de manifiesto además que los Estados-región son y serán los que impulsarán la economía. Estos estados región constituyen la unidad geográfica y económica de la economía global. Centrar la acción en las regiones supone dar un giro radical a nuestra forma de ver el mundo con lo que se deben desechar conceptos como el de Estado-Nación. El proceso mundial de integración continúa.
En este contexto, los entornos cambian constantemente en determinadas dimensiones y se mantienen estables en otras. Rara vez cambia todo al mismo tiempo y mucho menos todo constantemente, varían además en función de los sectores y a lo largo del tiempo. Es posible que determinadas organizaciones atraviesen etapas seriamente conflictivas pero al mismo tiempo otras muchas experimentan una relativa estabilidad.
Maneio de escenarios para la toma de decisiones 7
nuevos materiales que los sobrepasan en propiedades: resistencia a altas temperaturas, a la corrosión y a los esfuerzos mecánicos entre otros. Este proceso, una baja demanda, altos stocks entre otros han afectado directamente a América Latina cuyas exportaciones en su mayor parte continúan siendo materias primas con muy poco valor agregado.
China se ha convertido en un importador neto de zinc por primera vez desde el 2005 y su floreciente economía que ha crecido sobre 9% ha aumentado la demanda de acero galvanizado, necesario para las nuevas construcciones, industria automotriz y otras aplicaciones siendo el principal impulsador del consumo mundial.
Se pronostica cambios en la economía global según las nuevas tendencias por lo que las empresas deben replantear sus objetivos
Con esta finalidad, comúnmente elaboramos estrategias mediante procesos formales de planificación pero es necesario adoptar el visionario y el de aprendizaje. Los tres procesos pueden y deben funcionar de forma coordinada en las organizaciones para que resulten eficaces. El enfoque visionario es una forma más flexible de enfrentarse a un mundo incierto. La visión fija las líneas maestras de la estrategia dejando los detalles concretos para que sean especificados posteriormente. Es decir la perspectiva de ámbito más amplio queda definida pero los posicionamientos específicos pueden ir surgiendo. De este modo, cuando aparece lo imprevisto (siempre y cuando la visión sea lo suficientemente sólida) la organización puede adaptarse, aprender. Así, es posible adaptarse fácilmente a determinada dosis de cambio. Evidentemente, cuando la visión ya no resulta suficiente, la organización debe volver al enfoque de aprendizaje puro: experimentar, con la esperanza de llegar a comprender a los mismos. Por el contrario si se dispone de un plan concreto, la adaptación en serio resulta mucho más difícil, dicho de forma mas contundente, si se carece de visión y se cuenta únicamente con planes formales, enseguida se tiene la sensación de que el cielo se desploma.
Maneio de escenarios para la toma de decisiones
ii.-
RESUMEN9
El presente trabajo inicia su desarrollo determinando la metodología empleada para la investigación donde se plantea el problema, se establece el objetivo de la investigación, el marco teórico poniendo la terminología que se va a emplear, las hipótesis que se quieren demostrar y los pasos que se van a seguir durante el desarrollo del estudio.
Mediante las exploraciones se han logrado cubicar mas de 800,000 toneladas de reservas localizados en el cuerpo Arianna y la veta Ramal Techo además de otras vetas pequeñas. Esto ha permitido elaborar un planeamiento de las operaciones como primer paso de la investigación donde se ha establecido que se emplearán como métodos de minado para la explotación los de Corte y relleno con taladros largos en el cuerpo Arianna y shrinkage y open stopes en las vetas.
Se ha diseñado la mina para lograr una producción de mineral de 168,000 toneladas en los siguientes años para lo cual se va a profundizar la mina con una rampa de 4 x 4 m. a partir del túnel Galera hacia el Cuerpo Arianna, para alcanzar cotas por debajo del nivel 7 y posteriormente seguir profundizando e integrarse al pique Central para así optimizar la producción futura.
Esto nos ha permitido realizar una proyección de los costos y las inversiones que en las que se van a incurrir durante el período de evaluación.
Un análisis del sector muestra el comportamiento del mercado desde los usos del zinc, los niveles de oferta y demanda que ha habido y que muestra las tendencias respecto a nuevos proyectos en minería y refinería. Así mismo muestra que la tendencia de la economía global va a ser influenciada por los precios del petróleo, el crecimiento a tasas elevadas de las economías de países como China, India y países emergentes con componentes de población joven.
Un escenario constituye una descripción de la situación futura del entorno relevante para la marcha de la empresa o actividad bajo evaluación. Los escenarios vale decir solo describen variables que están fuera de control de la empresa. Aunque ningún escenario puede representar por si solo el desempeño futuro de un proyecto mantenemos su número limitado a fin de poder realizar una evaluación adecuada de cada uno. Evaluamos cada escenario en forma independiente enfatizando sus implicaciones sobre el desempeño esperado y por ende los flujos de caja.
Dentro de cada escenario es posible efectuar un análisis de sensibilidad a fin de medir el impacto de cada una de sus variables sobre el valor del proyecto. En nuestro caso no se han llevado a cabo por que hemos considerado que los pronósticos son impulsados primariamente por lo estratégico más que por el análisis financiero.
Manejo de escenarios para la toma de decisiones 11
CAPITULO 1
METODOLOGÍA DE LA INVESTIGACIÓN
En este capítulo se describe la metodología de análisis utilizada para la evaluación del proyecto, la cual permitirá la toma de la decisión de poner en marcha ó no el proyecto Ticlio, por lo que se enmarca dentro de una investigación aplicada. Asimismo se especifican los objetivos, alcances, limitaciones del presente trabajo y las hipótesis que se pretenden sustentar con el mismo.
1.1.- Planteamiento del problema
Volean es una corporación que tiene concesiones y operaciones antiguas que fueron paralizadas por condiciones desfavorables del mercado, actualmente dado las condiciones favorables por los altos valores de los precios de los metales amerita una revisión de las posibilidades de reiniciar alguna de las mismas. Para tal efecto se ha visto necesario realizar la evaluación técnica y económica para la puesta en operación en este caso de la mina Ticlio.
1.1.1.- Objetivo de la investigación
El objetivo principal de la investigación es elaborar una metodología para determinar la viabilidad del proyecto técnica y económicamente, que le permita a la Compañía la implementación y desarrollo del mismo.
1.1.2.- Preguntas de investigación ..
• ¿Es apropiado el mercado para iniciar nuevos proyectos mineros?
• ¿Se mantendrán los precios de los metales en niveles altos los próximos años
• ¿La demanda de los metales se mantendrán altos los próximos años?
• ¿ Qué factores impulsarán la demanda de los metales?
• ¿Habrán nuevos actores que harán que la oferta de los metales se incremente o disminuya?
1.1.3.-Justificación de la Investigación
considerando el riesgo que conlleva iniciar una operación minera es imprescindible analizar todas las variables que intervienen en el desarrollo del proyecto para lo cual es necesario elaborar una evaluación técnica-económica y determinar que posibilidades de éxito o fracaso.
Esta investigación servirá para una adecuada toma de decisiones acorde con los planes y estrategias que se tiene como corporación.
1.2.- Marco teórico
A continuación se hace una revisión suscinta de los conceptos, técnicas y terminología a utilizar en el desarrollo de la investigación
1.2.1.- Pronóstico de precios
Se realiza una proyección de los precios de los metales durante el período de evaluación en función de la oferta y demanda que a su vez van a estar condicionadas al desarrollo de las economías de los países y otros eventos.
1.2.2.- Pronóstico de las ventas
Es una proyección de las ventas de concentrados durante el período de evaluación. Esta en función del volumen de producción de concentrados establecidos en los programas de corto, mediano y largo plazo y los precios de los metales.
1.2.3.- Pronóstico de los costos
Maneio de escenarios para la toma de decisiones 13
presupuesto realizado se proyectaron los costos para los años correspondientes al período de evaluación.
Se han definido los siguientes rubros
• Costos de exploración
• Costos de desarrollos
• Costos de preparación
• Costos de explotación
• Costos de transporte de mineral a Mahr Tunel
• Costo de servicios de mina
• Costos de concentración
• Costo de energía
• Costo de Talleres
• Costo de servicios generales
1.2.4.- Pronóstico de las inversiones
De igual manera se realizó un presupuesto de inversiones para la etapa de pre producción.
La proyección de inversión para los próximos años es básicamente en infraestructura mina y en equipos como soporte al programa de producción.
1.2.5.- Pronóstico del Flujo de caja
Es esencial definir adecuadamente el flujo de caja disponible a fin de asegurar una consecuencia lógica entre el flujo de caja y la tasa de descuento usada para valorizar el proyecto y también encontrar el valor de la compañía. El flujo de caja libre es calculado luego de los estados de ingresos y balance general (para un negocio en marcha).
El flujo de caja libre debe ser igual a su flujo de caja financiero, es decir el total del efectivo generado por las operaciones debe ser igual a los fondos netos proporcionados por los accionistas y acreedores (ejm: nuevas emisiones de deuda o patrimonio).
Esta paridad entre los flujos operativos y financieros ayuda a asegurar que el cálculo del efectivo disponible sea correcto. La complejidad de algunos estados financieros frecuentemente conduce a errores en los cálculos del flujo de caja, pueden ser minimizados calculando siempre el flujo de caja financiero.
El desarrollo de un pronóstico de un FCL involucra cuatro pasos básicos:
• Definir e identificar los componentes pertinentes del FCL.
• Desarrollar una perspectiva histórica integrada del rendimiento de la compañía, especialmente en términos de sus impulsores claves de valor (para un negocio en marcha).
• Desarrollar las presunciones para el pronóstico de todos los elementos del FCL y de los escenarios pertinentes.
• Calcular y evaluar el pronóstico resultante del FCL disponible en términos de sus impulsores claves de valor.
Identificación de los componente�frelevantes del flujo de caja libre.
Se define lo siguiente:
• Ganancias antes de participación
Moneio de escenarios poro la tomo de decisiones 15
Para nuestro caso no consideramos intereses por tratarse de capital propio, es decir no hay deuda.
• Impuesto sobre las utilidades después de participación
Representan el impuesto sobre la renta, son los impuestos que pagaría la compañía si esta no tuviera deuda alguna o valores negociables excedentes.
• Utilidad neta operativa menos lo impuestos
Representa las utilidades operativas después de ser descontados los impuestos y antes de intereses a base del efectivo, es importante por que es utilizado en el cálculo de la tasa de retorno sobre el capital invertido.
• Depreciación
Incluye todos los cargos no monetarios deducidos de UAII, también incluye la amortización de los activos intangibles con períodos definidos de amortización tales como patentes y franquicias.
• Flujo de caja operativo
Representa el flujo de caja total producido por la compañía, es el monto disponible para reinversión, mantenimiento y crecimiento del negocio sin tener que depender del capital adicional.
• Cambio en el capital de trabajo
Es el monto que invirtió la compañía en el capital de trabajo durante el período, solo se deberá incluir el capital de trabajo operativo, se excluyen los activos no operativos, los valores negociables_. excedentes y los pasivos generadores de intereses (deuda a corto plazo y la porción corriente de la deuda a largo plazo).
• Gastos de capital
• Flujo de caja de capital
Incluyen todo aquello relacionado con el financiamiento del proyecto como, capital de inversión, capital de trabajo, deuda, etc.
• Costo promedio ponderado de capital
Se necesitan tres tipos de información para llegar al costo de capital: Costo del patrimonio, costo de la deuda y el ratio deuda patrimonio.
El costo del patrimonio mide el riesgo sistemático de la compañía que se calcula usando la tasa libre de riesgo y la prima de riesgo de mercado.
El costo de la deuda se mide como el promedio ponderado del valor de mercado de las deudas pendientes de pago.
El ratio deuda/patrimonio se calcula usando valores de mercado.
Finalmente el CPPC tiene un componente del costo del patrimonio y otro del costo de la deuda.
Para nuestro de análisis emplearemos el CPPC de 12%
• Valor actual neto
Es la suma algebraica de los valores actualizados de los costos y beneficios generados por el proyecto durante su horizonte de avaluación.
• Tasa interna de retorno
Se define como aquella tasa para el cual en VAN resulta igual a cero. Refleja la rentabilidad total del proyecto por unidad de ingresos
• Período de recuperación del capital
Maneio de escenarios paro lo toma de decisiones
Cálculo y evaluación de los resultados del flujo de caja.
17
Luego de realizado las presunciones se calcula y evalúa el flujo de caja en términos del valor presente, la tasa de retorno y el período de recuperación.
1.2.6.- Escenarios
Los escenarios se generan luego de realizar un análisis del sector y los eventos que podrían suceder y que afectarían las variables impulsadoras de valor como períodos de inflación, aspectos medioambientales, aspectos legales, crecimiento de las economías, niveles de inventarios, variación de la oferta, variación de la demanda, cambio en los niveles de los precios, etc.
Los primeros elementos a definir para la formulación de los pronósticos son los escenarios. Un escenario constituye una descripción de la situación futura del entorno relevante para la marcha del proyecto o actividad bajo evaluación. Los escenarios vale decir solo describen variables que están fuera de control de la empresa
Aunque ningún escenario puede representar por si solo el desempeño futuro de una empresa su número debe mantenerse limitado a fin de poder realizar una evaluación adecuada de cada uno.
Dentro de cada escenario es posible efectuar un análisis de sensibilidad a fin de medir el impacto de cada una de sus variables sobre el valor de la empresa. Para la formulación de los escenarios una de las decisiones más importantes es establecer el horizonte de tiempo para las proyecciones.
Cada escenario deberá ser valorizado independientemente el uno del otro. Un promedio ponderado de los valores del escenario basado en probabilidades podría ser utilizado para estimar el valor global del proyecto.
1.3.- Alcances y limitaciones
controlables y que dependen básicamente de las condiciones del mercado como son la oferta, la demanda y los precios.
La presente investigación se refiere exclusivamente a la mina Ticlio, considerando que cada Yacimiento tiene características geológicas diferentes de las cuales van a depender los planes de negocio y los niveles de venta.
Se ha tratado de establecer una metodología que puede ser empleado en futuras evaluaciones de proyectos nuevos, para fines de Benchmarking, para valuación de negocios mineros y no mineros en marcha con fines de venta, privatización y/o fusiones; para la elaboración de planeamiento estratégico de negocios mineros y otros.
1.4.- Formulación de las hipótesis
Para el presente trabajo de investigación se han planteado las siguientes hipótesis:
H1: El actual estado de las variables del mercado de los metales favorece el inicio de nuevos proyectos.
H2: Dado las variables geológicas, técnicas, de mercado y el plan de negocios la marcha del proyecto Ticlio es viable.
H3: El proyecto soportará una bajada de precios a niveles del año 2000
H4: El crecimiento de las economías de los países hará que la demanda de los metales a nivel mundial mantenga un crecimiento alto.
1.5.- Pasos seguidos en el desarrollo de la investigación
En el desarrollo de la investigación se hizo la recopilación previa de información, sobre la parte técnica y de mercado con lo cual se desarrollo lo siguiente:
Maneio de escenarios para la toma de decisiones 19
•
Análisis del sector•
Pronóstico de precios de los metales•
Pronóstico de las ventasCAPITULO 11
GENERALIDADES
2.1.- Historia
Volean inició sus operaciones en el año de 1943 bajo el nombre de Volean Mines Limited trabajando como una de sus concesiones la mina de Ticlio. Las operaciones continuaron hasta 1957, en que paraliza por motivos de índole laboral. La planta concentradora se traslada a la Mina Carahuacra.
En los años sucesivos la mina es trabajada en forma intermitente por diferentes concesionarios que llevan el mineral a sus respectivas plantas ubicadas en Morococha hasta mediados de los años 80. En 1995 se reinician los trabajos de rehabilitación de la mina, trasladando mineral de canchas y tajos antiguos a la planta Victoria.
El año 99 por información antigua, el geólogo de la mina identifica la existencia de un posible cuerpo mineralizado trabajado en el nivel 6. Se interpreta con la geología de los niveles superiores y se proyecta taladros de exploración a profundidad. La campaña de perforación se arranca a inicios del 2000, consiguiendo excelentes resultados y confirmando la existencia de este cuerpo que se le denominó "Arianna". A partir de ese momento el contexto geológico del yacimiento experimenta un cambio y se debe enfocar los trabajos a determinar el verdadero "Modelo Geológico" del d�pósito.
Maneio de escenarios para la toma de decisiones 21
Tabla 2.1
Año TMS %Cu %Pb %Zn g/t Ag ozlt Aq
1998 43,923 0.22 2.70 6.63 86 2.78
1999 60,802 0.21 2.06 5.84 88 2.82
2000 37,802 0.22 1.88 6.19 72 2.33
2001 47,964 0.33 1.34 7.18 63 2.04
2002
La Mina Ticlio ha venido operando en forma intermitente hasta el año 2001 en que por motivo de la brusca caída de precios de los metales se vio obligada a paralizar. Actualmente con la recuperación de dichos precios, se están reiniciando los trabajos habiendo rehabilitado parte de la mina y hecho taladros de perforación diamantina a profundidad para incrementar las reservas debajo del nivel 5 y posteriormente en base a ello evaluar y planificar la profundización de la mina.
Todos los trabajos se han realizado anteriormente en forma convencional y sobre estructuras de veta y mayormente del nivel 5 hasta superficie. A raíz de las exploraciones realizadas el 2000 y que se han continuado el 2005 por debajo del nivel 6 donde se determina el real modelamiento del "Cuerpo Arianna" con un sustancial incremento de reservas es que se decide profundizar la mina pero ya de manera mecanizada para optimizar una futura producción en forma masiva, por medio del desquinche del Túnel Galera y una Rampa a continuación de dicho túnel hasta el mencionado Cuerpo Arianna por debajo del nivel 7.
2.2.- Ubicación y accesos
La Unidad de Ticlio se encuentra en los alrededores de las coordenadas ..
Es accesible desde Lima por la carretera central hasta el Km.132.5 (Abra de Anticona) y por vía férrea con el ferrocarril Central hasta la estación de Ticlio. De estos 2 lugares se tiene aproximadamente entre 2 y 3 Km. para llegar hasta el campamento, mina "San Nicolás".
2.3.- Propiedad minera
Volean Cía. Minera S.A.A. es titular del 100% de los 124 derechos mineros que constituyen la Unidad Económica Administrativa Ticlio que hacen un total de 6.835.99 hectáreas. También participa en diferentes porcentajes de 8 condominios que suman 31.82 Has.
Maneio de escenarios para la toma de decisiones
CAPITULO 111
GEOLOGIA
3.1- Geología general
3.1.1- Marco geológico regional
23
La Mina Ticlio se ubica en la parte nor-oeste del Domo de Yauli, estructura de la cordillera occidental en el Perú Central. El Domo de Yauli se ha formado por compresión regional SW-NE junto con el vulcanismo y los eventos de intrusión al más reciente de los cuales sigue la mineralización hidrotermal. Se extiende longitudinalmente por 35 kilómetros desde Suitucancha hasta el norte de Ticlio y transversalmente por 1 O a 15 kilómetros; el rumbo promedio de esta estructura es N40ºW, es asimétrico, su flanco oriental buza entre 30° y 40° mientras que su flanco occidental lo hace entre 45° y 70°. El DY transversalmente es un gran Anticlinorium formado por tres anticlinales, el anticlinal de Pomacocha en el lado oeste, el de San Cristóbal - Morococha en la parte central y el de Ultimátum en el flanco este
La secuencia estratigráfica de la zona consiste en filitas del Paleozoico del grupo Excelsior que se han identificado en los niveles inferiores de la Mina Morococha, rocas volcánicas Permo-triásicas del Grupo Mitu, calizas triásico-jurásicas del Grupo Pucará y rocas sedimentarias del Cretáceo como las areniscas y lutitas del grupo Goyllarisquizga, las calizas del grupo Machay que afloran al norte del
abra Anticona, también es evidente la presencia de horizontes calcáreos de color gris claro que posiblemente sean calizas Jumasha.
Son evidentes diferentes fases de vulcanismo incluyendo el permiano del Grupo Mitu observados en Morococha y los Volcánicos Carlos Francisco del terciario en Casapalca. La Diorita Anticona Constituye una gran intrusión ocurrida a fines del Terciario que se extiende entre Morococha y Ticlio con una dirección general hacía el Nor-Este. Sin embargo la mineralización está vinculada a la actividad ígnea del Mioceno que creó el mayor volumen de rocas magmáticas en el área y comprende los intrusivos de monzonita cuarcífera de Morococha que intruyen toda la secuencia incluyendo a la Diorita anticona en la parte este, el pórfido cuarcífero que se observa en la parte este de Ticlio es una intrusión con posible relación a la mineralización.
En la mineralización de Ticlio predominan las estructuras de veta con rumbo transversal al Domo de Yauli, los ore shoots se han desarrollado mayormente en la diorita que se presenta de color verde oscuro a gris, con textura porfirítica con moderada caolinización y silicificación, cerca a las vetas. En los niveles inferiores se ha identificado un cuerpo de reemplazamiento relacionado a la intersección de vetas con el contacto diorita-calizas (Machay o Jumasha ) ; se asume que puede haber otros cuerpos en similar ambiente.
3.1.2.- Estratigrafía
La columna estratigráfica de la zona está conformada por:
• Grupo Goyllarisquizca (Cretáceo)
Representado por una secuencia de areniscas y lutitas que constituyen un conglomerado rojo expuesto al Este del yacimiento. Se identificaron horizontes basálticos amigdaloides y diabásicos intercalados en la secuencia de areniscas y lutitas rojas, cuarcitas y capas de caliza gris. Esta secuencia varía hacia el tope de una caliza masiva de color gris azulado a una caliza fosfática gris oscura que es la base del grupo machay.
• Grupo Machay (Cretáceo)
Moneio de escenarios poro lo tomo de decisiones 25
• Formación Jumasha
Sobreyace concordantemente a la formación Pariatambo, está compuesta por capas medianas a gruesas de calizas, calizas dolomiticas, dolomitas de coloración gris claro a blanquecino y gris amarillento; al contacto con la diorita en esta zona forma un pequeño skarn de Fe, algunos niveles presentan débil marmolización con presencia de wollastonita; esta formación ha sido cortada por estructuras tensionales que de rumbo N 50° a 65°E y buzamiento de 60° a 80° SE que también afectan a la Diorita. Anticona y fueron finalmente mineralizadas constituyendo el sistema de vetas de Ticlio. Se le puede observar cerca al campamento de Ticlio formando remanentes marmolizados con rumbo NW, hacia el S-SE aflora un pequeño remanente de caliza perteneciente tal vez a la formación Jumasha moderadamente marmolizado y sobreyaciendo a los intrusivos dacítico y dioritico, el cual está brechado en el contacto y bordeado por aglomerados volcánicos, a esta formación se le asigna una edad perteneciente al Cretáceo inferior (Cenoniano - H. Salazar, 1983)
• Formación Casapalca (terciario)
Representado por las capas rojas y conglomerado Carmen, que afloran al Oeste del yacimiento. Las capas rojas se caracterizan por intercalaciones de lutitas y areniscas limolíticas, limolita y limolita calcárea y calizas de coloración rojiza debido a la alteración ferrífera (F. Mégard, 1979; H. Salazar, 1983) las que han sido skarnificadas débil a moderadamente por los intrusivos dacítico y diorítico, formando niveles de homfels con calcosilicatos y epidota.
Una secuencia volcánica, compuesta por aglomerados, tufos y brechas volcánicas. Por sus relaciones estratigráficas y tectónicas le asignan una edad entre el Cretáceo superior (Santonia!:lo) y el Eoceno medio (F Mégard, 1979).
• Formación Carlos Francisco
Representada por una potente serie de rocas volcánicas, que se han dividido en 3 miembros:
También se tiene en áreas un poco alejadas los Volcánico Carlos Francisco y los Tufos Yauliyacu que no se manifiestan en la unidad de Ticlio.
• Formación Río Blanco
En las partes más altas y ocupando la mayor extensión de los denuncios (Norte del Yacimiento), se dispone una potencia serie de volcánicos bien estratificados, de naturaleza andesítica, que corresponde con los Volcánicos Pacococha que se manifiestan en el área sobreyaciendo a la diorita Anticona.
• Diorita Anticona
Constituye un "Stock" que se extiende entre Morococha y Anticona con una dirección general hacía el Nor - Este. Hacia el este ha sido intruida, en varios lugares por el Pórfido Cuarzo Manzanita de Morococha y Ticlio.
Es la intrusión Miocénica mas antigua en el Domo de Yauli y no está relacionada a ningún tipo de mineralización polimetálica, excepto por la formación de hornfels y pequeños cuerpos de magnetita en las calizas huéspedes. Esta ausencia de mineralización en skam y asociados a minerales de alteración hidratados sugieren la ausencia de fluidos durante el emplazamiento del cuerpo de diorita hace 14.11 +/- 0.04 Ma. (Mioceno -S. Beuchat, R. Moritz et al, 2,002)
La Diorita Anticona es de textura porfirítica, mesócrata, de color verde oscuro, con una matriz compuesta de plagioclasa, cuarzo y óxidos, los fenocristales consisten en plagioclasa, biotita y hornblenda, como minerales accesorios incluyen apatito y circón. Las plagioclasas en algunas zonas están parcialmente alteradas a sericita y esporádicamente epidotizada.
Maneio de escenarios para la toma de decisiones
• Cuarzo Monzonita TICLIO (pórfido de Ticlio)
27
Aflora en la parte norte, noreste y este del campamento, es un apófisis alargado de rumbo NW - SE, intruye a la diorita Anticona y al norte del campamento intruye a los carbonatos de la formación Jumasha.
Es leucócrata, de color blanquecino a rosáceo, textura porfirítica, grano grueso, panidiomórfica con fenocristales de hasta 3 cm de diámetro de k-feldespato euhedrales (10-15%) con textura perthítica, plagioclasas euhedrales a subhedrales (10%), ojos de cuarzo (5-10%), hornblendas y biotita subhedrales como accesorios en proceso de alteración, clorita, sericita, argilita; los feldespatos están moderadamente argilizados y esporádicamente sericitizados.
Dataciones radiométricas por U-Pb en circones del monzogranito de Toromocho, han reportado 9.11 +/- 0.10 m.a. (Mioceno - R. Moritz, 2,002), su similitud litológica con el pórfido de "Ticlio", nos permiten suponer una edad similar para este intrusivo.
• Pórfido Dacítico
Es un pequeño stock que aflora al sur y sur-este de los campamentos de Ticlio, es de forma irregular y elongado con rumbo NW - SE, con una longitud de afloramiento de poco mas de 1 Km., se halla intruyendo a la Diorita Anticona, a los aglomerados volcánicos de la formación Carlos Francisco y las calizas de la formación Jumasha.
Es leucócrata a melanócrata, de color gris a gris claro, textura porfírica, grano medio, hipidiomórfica, fenocristales de plagioclasas y K-feldespato subhedrales, débil a moderadamente alterados a argilita, ojos de cuarzo anhedrales englobados en la matriz, como minerales accesorios hornblenda, biotita en proceso de alteración a clorita.
• Diorita Porfirítica Meiggs
rumbo similar a las capas de la formación Casapalca NW - SE e inclinación de 40° a 50° al SW.
Se le puede asignar una edad Terciario superior (Mioceno), ya que parece pertenecer al pulso magmático que permitió el emplazamiento del pórfido de Ticlio.
3.1.3.- Geología Económica
En el yacimiento se caracteriza por sus depósitos del tipo Vetas, pequeños cuerpos de pirita al sur del yacimiento originados por relleno de fracturas pre existentes en las rocas Dioríticas y Andesíticas, mineralización en brechas calcáreas silicificadas en el extremo SW del nivel 5 túnel Huacracocha y cuerpos mineralizados de reemplazamiento de rocas calcáreas como el Cuerpo Arianna en el contacto lntrusivo Diorítico-Caliza Jumasha. Se ha identificado el 2005 un nuevo cuerpo en la parte norte de Ticlio, se le ha denominado Cuerpo Anticona, otra estructura de importancia también es el Manto Adrián.
Entre las vetas de mayor importancia se puede mencionar la Veta Principal, Ramal Techo, Techo, Ramal Techo 1, Julissa y Yanina. Las nuevas vetas que se han identificado con los trabajos de campo el 2005 son Giuliana, Iris, Silvia, Pelusa y Blanca.
El rumbo general de las vetas es Noreste a Suroeste, con potencias de 10cm a 2.00m; de extensión variable con longitudes que alcanzan hasta 1200m como es la veta principal. En este tipo de vetas se observa buena cantidad de lazos cimoides que han sido explotados en forma incompleta y zonas de cizallamiento de buena potencia. Presentan un ensamble mineralógico de Esfalerita - Galena - Galena Argentífera - Rodocrosita - Pirita - Cuarzo y escasa diseminación de Chalcopirita.
Maneio de escenarios para la toma de decisiones 29
3.1.4.- El cuerpo mineralizado Arianna
El cuerpo Arianna es una estructura mineralizada de forma lenticular o husiforme en la horizontal emplazada en el contacto Caliza Jumasha (caja piso) - lntrusivo Diorítico Anticona (caja techo) que se define claramente como cuerpo a partir del nivel 6 ( cota 4620) hacia abajo.
La mineralización consiste principalmente de Blenda Rubia, Esfalerita Marmatítica, Galena, Pirita, Rodocrosita, Tetrahedrita con textura brechoide que es la predominante y bandeada en menor proporción. La matriz de esta brecha mineralizada es un Cuarzo Hialino que se encuentra como cementante, por tramos presenta fisuras abiertas que permiten la pérdida de agua a través de ellas. También se presenta mineralización en el lntrusivo pero se encuentra emplazada mayormente en las calizas Jumasha con relleno de paquetes calcáreos en la proximidad al contacto.
El cuerpo mineralizado se encuentra sin explotar a partir de la cota 4620 hacia abajo y está alineado al contacto por lo tanto tiene un rumbo de N 30° - 45° E y un buzamiento promedio de 65º - 70º Sur, con un ligero plunge hacia el Este. Tiene una forma ligeramente ovalada, achatada en los extremos con 85 m. de longitud y una potencia o espesor promedio de 20 m. con aparente adelgazamiento en profundidad y un buzamiento promedio de 50°. Con la última campaña de perforación diamantina se ha obtenido un nuevo modelamiento del cuerpo con lo que se ha estimado 844,950 T.M.S. de recursos con leyes promedio de 0.15% de Cu, 4.29% de Pb, 9.50% de Zn y 1.56 oz. de Ag. Lo que nos da un valor de mineral de 77 dólares.
Se ha reconocido con 30 taladros diamantinos hasta la cota 4500 m y todavía continúa pero con cierta tendencia a reducir su espesor y bajar de buzamiento.
Nv5
Cuerpo Arianna
Maneio de escenarios para la toma de decisiones 30
El cuerpo propiamente dicho que queda en la parte central con un ancho promedio de 12 m. se muestra mas competente con calidad de roca buena, la mineralización es de reemplazamiento masivo de las calizas con esfalerita parda y rubia y en menor proporción galena argentifera, con diseminación de calcopirita y pirita, presencia de cuarzo hialino. En esta parte no se observa mayormente fallas, fracturas, sólo escasas geodas.
La caja techo del cuerpo es el intrusivo compuesto la diorita Anticona: se presenta con textura granular o porfirítica de color verde oscura, por la cloritización y que sufre blanqueamiento por la Silicificación - Argilización en la proximidad a la mineralización. Geomecánicamente puede ser clasificada como roca tipo de II a 111.
La caja piso del cuerpo esta constituida por calizas pizarrosas también de mala calidad en un tramo de 1 O m. y a mayor distancia se presenta Marmolizada (recristalizada) de color blanco a gris, con paquetes nodulares y chertosos, variando a Caliza Margosa y Dolomítica. Presenta incipientes cristales de Granate tipo Almandino. Geomecánicamente se clasificaría como roca tipo 111 en la proximidad de la mineralización.
3.1.5.- Veta Principal
Estructura vetiforme de cizalla con estructuras secundarias de tensión que forman lazos cimoides tanto en sección horizontal como en vertical, además de comportamientos tipo rosario en cuanto a su potencia que varia de 5 - 1 O cm. a 1.20-1.50 m ..
Es la principal estructura y mayormente desarrollada en Ticlio. Tiene una extensión reconocida y trabajada en la horizontal de aproximadamente 1100 m. y en la vertical más de 500 m. Con las últimas exploraciones se sabe que continua profundizando por debajo de la cota 4500 m. (150 m. debajo del nivel 5).
Tiene un rumbo general de NE -SW con un buzamiento entre 70º - 65º SE.
4,800 m.s.n.m
4,600 m.s.n.m.
sooo-E
...
1 1145 - IL17 1.$2 lM
�'-
APROBADO: M. Mount REVISADO: E. SalinosI
II
VOLCAN GEOLOGIA: RecopUocion DIBUJO: R. Asto COMPAfJ/A MINERA S.A.A. EDITADO: R. Asto
FECHA: F eb. 2D06 FECHA: Feb. 2006 FECHA: Feb. 2006 FECHA: F eb. 2006 FECHA: F eb. 2D06
RECURSOS c:::::J MINERAL INFERIDO L_..! MINERAL INDICADO � MINERAL MEDIDO
U.E.A. TICLIO
NIVEL-1
NIVEL-2
NIVEL-3
NIVEL-4
NIVEL.-6
RESERVAS
c:::::J MINERAL PROBABLE c:::::J MINERAL PROBADO CJ MINERAL INACCESIBLE
RECURSOS y
VETA PRINCIPAL (Lado Oeste)
RESERVASLa roca encajonante es una roca lntrusiva (Diorita) de textura porfirítica y de color verde oscura por su alteración clorítica que en la proximidad a la mineralización presenta blanqueamiento por la silicificación y argilización de cajas.
En el presente año se continuará con las exploraciones con perforación diamantina para determinar su extensión hacia el este, la parte central del yacimiento, así como su profundización y tramos intermedios a fin de ir definiendo su real potencial.
3.1.6.- Veta Techo
Esta estructura es un relleno de fractura se encuentra formando un lazo cimoide con la veta principal, tiene un rumbo NE-SW con una longitud aproximada de 400m, al este se une con la veta principal al oeste se estrangula por la presencia de fallas; la roca encajonante se encuentra fuertemente alterada. Presenta un ensamble mineralógico Esfalerita Galena Argentífera Cuarzo Pirita -Rodocrosita.
3.1.7.- Veta Ramal Techo
Estructura vetiforme de rumbo general NE - SW paralela a la veta Principal con comportamiento estructural y ensamble mineralógico bastante similar. También tiene un comportamiento tipo rosario, con potencia que varia de 5 cm. en los tramos más mordidos a 5 m. en tramos de mayor ensanche.
Se encuentra hacia el sur de la veta Principal con una extensión reconocida de 600 m. en la horizontal y más de 500 m. en la vertical (desde superficie hasta debajo del túnel Huacracocha o nivel 5).
Tiene un rumbo general de NE - sw·con buzamiento promedio de 70° - 65º S.
El ensamble mineralógico está compuesto de Esfalerita - Galena - Pirita englobada con Cuarzo y Rodocrosita, en el extremo Este y en profundidad se aprecia un incremento en cuanto a la presencia de Chalcopirita como mineral de Cobre.
RECURSOS c:::::J MINERAL INFERIDO c:::::J MINERAL INDICADO � MINERAL MEDIDO
'.>.
RESERVAS c:::::J MINERAL PROBABLE
c:::::J MINERAL PROBADO
c:::::J MINERAL INACCESIBLE
�
...
VOLCANCOMPArl/A MINERA SA.A.
I I I I I I I
,.¡
APROBADO: M. Mount REVISADO: E. Salinas GEOLOGIA: G. Rado M. DIBUJO: G. Rojos E.
EDITADO: R. Asto
FECHA: Feb. 2006
FECHA: Feb. 2005
FECHA: Dic. 2002 FECHA: Dic. 2002 FECHA: Feb. 2005
1 1 1 1 1
,.¡
U.E.A. TICLIO
VETA
TECHO
DEPARTAMENTO DE GEOLOGIA
NIVEL 1
NIVEL 5
NIVEL 6
NIVEL 7
\t====
4,800 m ... n.m.
4,500 m.&n.m.
/ / / 1-,> c.>q, RECURSOS
c::::J MINERAL INFERIDO
c::::J MINERAL INDICADO
� MINERAL MEDIDO
OOH-25
•
CIOt•'I ... >M
...
..
..
,-
...
...
.
..
"'-
.
.
...
"'.
..
...
.
.
.
.. ...
"'-
.
.
...
,n.
..
ao..,, ..
.
..
'"...
...
ao..,, .....
...
...
""�
/
"'
., i.;RESERVAS
c:::::::::J MINERAL PROBABLE
c::::J MINERAL PROBADO c::::J MINERAL INACCESIBLE
..
'"..
, ,.
...
..
...
....
MN..
-�
,.,...
"N
,,.,,
ODH-2<
• LIMITE DEL
ORE SHOOT ---�
4,> �'¼:>
/
/
FECHA: Feb. 2006 FECHA: Feb. 2005 FECHA:
� APROBADO: M. Mount
-,_ REVISADO: E.Salinos L
9 --.. 1---¡ GEOLOGIA: G. Rodo M.
Dic. 2002 FECHA: Feb. 2005
COMPARIA MINERA S.AA FECHA: Feb. 2005
...
.
....
.
..
..
.
..
w.
..
....
,.,:t , ... .,.
..
.
...
..
....
....
,.
..
.
...
....
uou,
.,.
...
&N.
..
..
..
...
....
--1-A
VETA RAMAL TECHO
DEPARTAMENTO DE GEOLOGIA·
-4,600 m.s.n.m.
·-4,800 m.s.n.m.
4,700 m.s.n.m.
4,600 m.s.n.m. NV. 5
� 11 ei 11 u 11 � 1 1 1 p..l RECURSOS
c:=J MINERAL INFERIDO c:=J MINERAL INDICADO � MINERAL MEDIDO
PIQUE PRINC1PAL
RESERVAS
c:=J MINERAL PROBABLE
c:=J MINERAL PROBADO c::::::J MINERAL INACCESIBLE
�'-VOLCAN COMPAfillA MINERA S.A.A.
=
/ / /
APROBADO: M. Mount FECHA: REVISADO: E. Salinos FECHA:
GEOLOGIA: G. Rodo M. FECHA: DIBUJO: G. Rojos E. FECHA: EDITADO: R. Asto FECHA:
---
-
---_... _...
_... 00H
821<-7 821<-ll A.V. 1.00 I I I lo
,g
l .i.---,/i
R&9ULTADOS DDH
A.V. e«. lllCu
-
llZn 0.84 0.07 1.70 4.270.70 o.ee 0.01 0.02 2.25
CM1...tt10w 11trt.4 .:::::: .... ....
____
__
.... ,., .,.,.,, ...
Feb. 2006 U.E.A. TICLIO Feb. 2005
Dic. 2002
VETA RAMAL TECHO 1
Dic. 2002
Feb. 2005 DEPARTAMENTO DE GEOLOGIA
NV. S.N.
NV. 1
NV. 2
NV. 3
NV. 4
NV. 5
NV. Intermedio OzA!I
1.33
0.84 NV. 6
RECURSOS y
RESERVAS
Silicificación. La roca sufre blanqueamiento al contacto con la mineralización 1 produciendo un halo blanco en ambas cajas por la silicificación - argilización.
Las exploraciones en profundidad sobre esta veta indican que continúa profundizando por debajo del nivel 5 (4650 m.s.n.m.). se tiene interceptas a 4550 m.s.n.m., manteniendo sus características estructurales y mineralógicas y de ensayes de los niveles superiores conocidos. El presente año se continuará con las exploraciones con perforación diamantina por debajo del nivel 5.
3.1.8.- Veta Ramal Techo 1
Esta estructura es un lazo cimoide de la veta Ramal Techo que tiende a estrangularse del nivel �A" hacia superficie; en los niveles inferiores conserva regular potencia y leyes altas lo que permite su explotación pero con el mínimo ancho de minado, tiene una longitud aproximadamente de 200m, presenta un ensamble mineralógico de Esfalerita - Galena Argentífera - Cuarzo - Pirita, la roca encajonante es la Diorita.
3.1.9.- Veta Yanina
Es una estructura vetiforme de rumbo E - W, reconocida en una longitud aproximada de 50 m. en el extremo este de la mina, específicamente en el nivel 3. Se encuentra como ramal intermedio entre la veta Principal y la veta Ramal Techo.
Tiene un buzamiento de 65º al S y presenta un ensamble mineralógico de Esfalerita - Galena - Pirita - Cuarzo - Carbonatos. Su potencia varia de 0.50 m. a 1.50 m.
La roca encajonante es la Diorita, de color gris blanquesina por la silicificación Y argilización de cajas que presenta.
I
4 750 m.s.n.m.
01
02
MINERAL INFERIDO :::: •::J MINERAL INDICADO MINERAL MEDIDO
_CJl CD o o 1
NV- 02
NV- O
RESERVAS
c::J MINERAL PR08A8LE c::J MINERAL PROBADO c::J MINERAL INACCESIBLE
�
...
APROBADO: 11. llount FECHA: F eb. 2006
REVISADO: E. SaUna1 FECHA: Feb. 2005
¡.;...:...;�-=--=-==:---�;.;...:;.:�f---u-.E-�_-_T1_cL_10 ______ �RECURSOS y
VOLCAN GEOLOGIA: G. Rodo 11. DIBUJO: G. Rojgl E. COMP#/IA MINERA SAA. EDITADO: R. Alto
FECHA: Dic. 2002 FECHA: Dic. 2002
FECHA: Feb. 2005
VETA YANINA
DEPARTAMENTO DE GEOLOGIARESERVAS MINERALES
3.2.- Reservas y recursos minerales
3.2.1.- Sumario de reservas
Las Reservas y Recursos Minerales han sido estimadas conforme a
Definiciones Internacionales establecidas por el Joint Ore Reserves
Committee (JORC) del Australasian lnstitute of Mining and Metallurgy
(AIMM), Australasian lnstitute of Geoscientists y el Minerals Council of Australia.
Las Reservas Minerales incluyen al mineral clasificado como Probado Probable, luego de efectuar reestimaciones fundamentadas en las definiciones internacionales. Las reservas de Ticlio fueron estimadas en base a factores económicos asumidos de las operaciones anteriores debido a la paralización total de trabajos mineros durante los años 2003 al 2005.
Tabla 3.1 Reservas de mineral mina Ticlio 2005
RESERVAS TMS %Cu %Pb %Zn g/tAg oz/t Ag U.S.$ Probado 75,500 0.21 1.78 6.20 77 2.49
Probable 723,721 0.19 2.90 8.33 59 1.88
TOTAL 799,221 0.19 2.79 8.13 60 1.94
3.2.2.- Sumario de Recursos
Luego de afectar a la totalidad de Recursos Minerales con los factores modificadores de minado, procesamiento, metalurgia, economía, mercadeo, legales, ambientales, sociales y gubernamentales, quedaron como remanentes Recursos Minerales que por sus bajos valores y certeza deberán ser sujetos a mayores trabajos de recopilación de información geológica.
50.28
65.73
Maneio de escenarios para la toma de decisiones 34
Tabla 3.2 Recursos de mineral mina Ticlio 2005
ESTRUCTURA INDICADO fTMSl INFERIDO (TM Sl TOTAL fTMS)
C. A.rianna 472 .029.00 472,029
V. Principal 46,100.00 46,100
R.Techo 54 .000.00 54,000
V. Techo 700.00 34,200.00 34,900
R. Techo 1 2 .700.00 2,700
V Julisa 279 .000.0J 279,000
V. Yanina 1 .300.00 1,300
Brecha 12 .800.00 12,800
V. Giuliana 11,200.00 105 .300.00 116,500
M.A.drian 162,800.00 162,800
V.Iris 31 .700.00 31,700
V.Silvia 56 .600.00 56,600
\:'.Blanca 4 .500.00 4,500
V.Pelusa 234,100.00 234,100
Shear zone 352,100.00 352,100
Ramal Gina 1 45,40000 45,400
Ramal Gina 2 55 .000.00 55 000
TOTAL 11,900 1,949.629 1,961,529
3.2.3.- Definiciones de recursos y reservas minerales
3.2.3.1.- Introducción
Volean Cia. Minera S.A.A. ha adoptado como norma para los Informes de Recursos y Reservas Minerales al Reglamento Australásico del Instituto Australásico de Minería y Metalurgia (AIMM). Este Reglamento tiene tres principios principales: la transparencia, total entrega de la información pertinente e idoneidad del personal evaluador. En este sentido se están tomando las acciones necesarias para aumentar la confianza en los estimados mediante la definición de la metodología de cada etapa y
hacerlas sustentables, tan igual que a las técnicas de verificación y validación empleadas para confirmar los resultados.
Manto Adrlin
N' A.M. AV l>J.. Buz. %Cu %PO %2" Oz/TM VUMS
12319 080 4 .00 290 65SW 001 021 032 0.29 3.44 12320 1 50 4.00 290 65SW 001 0.19 0.55 088 &.24
12321 170 4.00 290 65SW 003 035 024 5.23
4.00 0.02 0.211 0.37 5.25
10101 0.55 2.35 275 5 7 SW 003 1 1 7 1 54 15-03
1 80 235 . 290 65SW 001 023 0 40 ol13 2.35 0.01 0.45 0.67 0.47 6.80
, 00 2.75 300 65SW 001 023 0 40 ol13 025 2.75 305 65SW 0.01 055 082 &.Ot
1 00 2.75 290 82SW 002 033 1 38 10.43 050 2.75 300 65SW 006 055 088 11.49
2.75 0.02 0.3 5 0.88 8.11
1 .00 3.00 300 82SW 0.04 5 40 7 24 74.92
2.00 3 .00 300 82SW 005 306 5.08 53.07 3.00 o.os 3.64 5.80 60.3 5 1.00 2.20 283 nsw 004 3.42 960 n ...
120 2. 20 3 15 60SW o.o, 0.1 8 0.70 5-75 2. 20 0.02 1.65 4.64 38.56 ,ocoo 2.20 2.20 300 65SW 003 7 18 5.26 70.33
0.03 7 . 18 5-211 70.33
12325 0.80 2.90 295 68SW 001 059
12326 2.10 2.90 295 70SW 001 1 .26
..
2.90 0.01 1.08N 12335 2.50 410 300 65SW 0,04 1 92
� 12336 1,60 4.10 300 65SW 005 1.30 ::¡ 12339 , 50 4 ,o 3 00 310 sosw 0.04 001 1.1511 3 59 .., "' 12340 , 50 3.00 310 50SW 0.01 0.31
� ;;;
�� 1�
� 3.00 0.01 1.95:El �
.., ;3N N �
--
--
..,r.iu��§
� ¡;¡.., 8 .,.o ..,
�-
-- -
-
�4900
o.,, "cu Me-.Pb U6"Zn
1fl:AG
Nv. SNNv.
0-l&"Pb ,.ee-.Zn
1-::!I
Nv. 3
Nv. 5
Nv. 6
Nv. 7
Rocurwo lllnerol lndlcodo Recurso Mineral Inferido c:::=1
APROBADO:
GEOLOGIA: w. Pocheco FECHA: Oct. 2005 MANTO ADRIAN
DIBUJADO: G. Ro· s E. FECHA: Oct. 2005
COMPAR� MIHERA SAA EDITADO: G. Rojos E. FECHA: 26/11/05 DEPARTAMENTO DE GEOLOGIA REGIONAL
- Shear Zone
- Veta Silvia
- Veta Guiliana
- Veta Gina
Manejo de escenarios para la toma de decisiones
35
suficiente como para estimar un Recurso Mineral. Conforme aumenta la información económica, es posible que parte del total de un Recurso Mineral se convierta en una Reserva Mineral. Las flechas de doble sentido entre Reservas y Recursos que se incluyen en la Figura 3.1 indican que los cambios en algunos factores podrían hacer que el material estimado se desplace de una categoría a otra.
La importancia relativa de los criterios sugeridos variará en cada yacimiento, dependiendo del ambiente geológico, restricciones técnicas, condiciones legales y normas existentes al momento de la evaluación.
Figura 3.1
Fig.1 CLASIFICACIÓN Y RELACIÓN ENTRE RECURSOS Y RESERVAS MINERALES
NIVEL
DE
CONOCIMIENTO
y
CONFIABILIDAD
GEOLÓGICA
EN
INCREMENTO
't'
INFORMACION DE
EXPLORACIÓN
1
RECURSOS1
�
INFERIDOS
)
l
( INDICADOS)
l
MEDIDOS
)
1
RESERVASv
•
•
[ PROBABLES....
.,
..
...
•
•
[ PROBADASDEPENDENCIA DE LOS "FACTORES MODIFICADORES": Factores mineros, metalúrgicos, económicos, de mercado, legales,
ambientales, sociales y gubernamentales.
1
)
Las principales definiciones que Volean asume y hará cumplir. son enunciadas en los párrafos siguientes.
3.2.3.2.- Recursos Minerales
Son concentraciones de materiales sólidos, líquidos o gaseosos que existen de manera natural en la corteza terrestre en forma, cantidad y calidad tales que la extracción económica de un producto, a partir de la concentración, sea actual o potencialmente factible. La ubicación, cantidad, ley, características geológicas y continuidad de un Recurso Mineral se conocen o estiman o interpretan a partir de información, evidencias y conocimiento geológicos específicos, con alguna contribución de otras disciplinas.
Las declaraciones de Recursos Minerales, generalmente son documentos desactualizados que se ven afectados por la tecnología, la infraestructura, los precios de metales y otros factores. Según cambien estos diversos factores, el material puede entrar o salir de la estimación de Recursos. Las partes de un yacimiento que no tengan perspectivas razonables de extracción económica eventual, no deben incluirse en un Recurso Mineral.
Los Recursos Minerales se subdividen, en orden de confianza geológica creciente en las categorías de Inferido, Indicado y Medido.
• Recursos Minerales Inferidos
Parte de un Recurso Mineral para la cual el tonelaje, leyes y contenido mineral pueden estimarse con un bajo nivel de confianza. Se le infiere o asume de evidencia geológica y/o de leyes asumidas pero no verificadas. El estimado se basa en información reunida con técnicas adecuadas en lugares tales como afloramientos, zanjas, pozos, beneficios y taladros, la cual puede ser limitada o de calidad-fiabilidad inciertas.
Maneio de escenarios para la toma de decisiones 37
La confianza en el estimado es insuficiente como para aplicar parámetros técnicos y económicos o realizar una evaluación económica de pre factibilidad que merezca darse a conocer al público.
• Recursos Minerales Indicados
Parte de un Recurso Mineral para la cual el tonelaje, densidades, forma, características físicas, leyes y contenido mineral pueden estimarse con un nivel de confianza razonable. El estimado se basa en la información de exploración, muestreo y pruebas reunidas con técnicas apropiadas de lugares tales como afloramientos, zanjas, pozos, beneficios y taladros. Los lugares están demasiado o inadecuadamente espaciados para confirmar la continuidad geológica y de leyes, pero sí lo suficientemente cercanos como para asumir la continuidad.
Se asume la continuidad geológica con muestras inadecuadamente espaciadas y que no permiten confirmar totalmente.
La confianza en el estimado pese a ser menor que en el caso de los Recursos Medidos, es suficientemente alta como para aplicar los parámetros técnicos y económicos para una evaluación de prefactibilidad económica.
El estimado se basa en información de la exploración, muestreo e información reunida mediante técnicas apropiadas sobre afloramientos, trincheras, pozos, taladros y pruebas de beneficio.
• Recursos Minerales Medidos
Se confinna la continuidad geológica mediante muestreo adecuadamente espaciado.
La confianza en el grado de conocimiento de la geología y controles del yacimiento mineral, es suficiente como para permitir la aplicación adecuada de los parámetros técnicos y económicos como para posibilitar una evaluación de viabilidad económica.
3.2.3.3.- Reservas Minerales
Es la parte económica y legalmente extraíble de un Recurso Mineral
Medido o Indicado e incluye materiales de dilución y descuentos por las mermas que pueden ocurrir durante el minado. Requiere haber efectuado evaluaciones que pueden incluir estudios de prefactibilidad considerando los factores de minado, procesamiento, metalurgia, economía, mercadeo, legales, ambientales, sociales y gubernamentales asumidos en forma realista.
El término económico implica que se ha podido establecer o demostrar analíticamente que es posible una extracción o producción rentable, bajo hipótesis definidas de inversión. Las hipótesis deberán ser razonables, incluyendo los supuestos relacionados con los precios y costos que prevalecerán durante la vida del proyecto. La evaluación dinámica de las operaciones implica que un cálculo válido efectuado en un momento dado, puede cambiar significativamente cuando se dispone de nueva información.
El término legalmente implica que no debería haber incertidumbre en lo que respecta a los permisos necesarios para el minado y el procesamiento de los minerales, ni tampoco con la resolución de asuntos legales que estuvieran pendientes.
Moneio de escenarios poro lo tomo de decisiones 39
a que no se contó con información suficiente o a que cambiaron las condiciones económicas, no significa necesariamente que la estimación se hizo de manera incompetente o fraudulenta. La información relacionada con la estimación de reservas debe tener una base sustentable y debe hacerse de buena fe.
En ciertas circunstancias, las Reservas Minerales previamente reportadas podrían revertir a Recursos Minerales. Su reclasificación no debe aplicarse cuando se prevé que los cambios serán temporales, de corta duración o cuando la Gerencia decide operar a corto plazo en forma no económica. Ejemplos de estas situaciones son la caída del precio del producto que se espera sea de corta duración, emergencia temporal en la mina, huelga de transportes, etc.
Se subdividen en orden de confianza creciente en Reservas Probables y
Reservas Probadas.
• Reserva Mineral Probable
Es la parte económicamente extraíble de un Recurso Mineral Indicado y en algunas circunstancias de un Recurso Mineral Medido. Esta Reserva incluye los materiales de dilución y los materiales por mermas que puedan ocurrir durante la explotación. Implica evaluaciones a nivel de un estudio de prefactibilidad con las consideraciones respecto a los factores económicos modificadores; estas evaluaciones demuestran que la extracción podía justificarse razonablemente en el momento del informe.
Una Reserva Mineral Probable tiene menos confianza que una Reserva Mineral Probada y su estimado debe tener la calidad suficiente como para servir de base a decisiones sobre compromisos mayores de capital y al desarrollo final del yacimiento. Sin embargo, requiere mayor información para demostrar la continuidad geológica y su ley.
