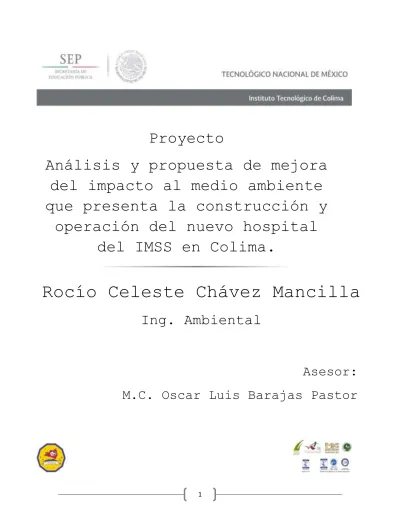

Análisis y propuesta de mejora

del impacto al medio ambiente

que presenta la construcción y

operación del nuevo hospital

del IMSS en Colima.

Rocío Celeste Chávez Mancilla

Ing. Ambiental

Asesor:

(2)

Contenido

A. JUSTIFICACIÓN ...3

I. Introducción ...3

II. Justificación ...4

B. OBJETIVOS ...5

I. Objetivo general ...5

II. Objetivos específicos ...5

C. PROBLEMAS A RESOLVER, PRIORIZÁNDOLOS ...6

D. PROCEDIMIENTO Y DESCRIPCIÓN DE LAS ACTIVIDADES REALIZADAS ...7

I. Fundamento teórico ...7

II. Procedimiento... 10

E. RESULTADOS, PLANOS, GRÁFICAS, PROTOTIPOS, MAQUETAS, PROGRAMAS, ENTRE OTROS ... 15

F. CONCLUSIONES Y RECOMENDACIONES ... 32

G. COMPETENCIAS DESARROLLADAS Y/O APLICADAS... 32

(3)

A. JUSTIFICACIÓN I. Introducción

Hoy en día uno de los temas trascendentales en la sociedad, es la importancia del desarrollo sustentable de las comunidades y las actividades que el ser humano realice. La visión ecológica al realizar las actividades para el desarrollo urbano, es un tema que está tomando fuerza y es por eso que la construcción del nuevo hospital IMSS en Colima se realiza para ofrecer mejores servicios de salud a los usuarios, mejorando el diseño de las instalaciones y con un enfoque ecológico desde el diseño del hospital, la etapa de construcción y así hasta la etapa de operación del mismo.

La construcción y operación del nuevo Hospital General de Zona 165 camas del IMSS en Colima es un desarrollo innovador, ya que para reducir los impactos al medio ambiente que presentará durante las etapas de construcción y operación se determinó que se realizará un proceso bajo las especificaciones de la Certificación LEED (Liderazgo en Energía y Diseño Ambiental por sus siglas en inglés) de la USGBC (Consejo de Edificios Verdes de los Estados Unidos por sus siglas en inglés).

LEED es una certificación independiente y dada por terceros que verifica que un edificio, casa o comunidad está diseñada y construida usando estrategias que apuntan a un alto estándar en áreas de salud humana y medioambiental: Desarrollo sustentable del sitio, eficiencia del agua, eficiencia energética, selección de materiales y calidad ambiental interior. Un sistema de calificación, reconocido internacionalmente que establece un marco de referencia para identificar e implementar soluciones prácticas y medibles en el diseño, construcción, operación y mantenimiento de edificios verdes

LEED presenta tipos de clasificaciones para su certificación, para el Hospital General de Zona 165 camas del IMSS en Colima le aplica LEED-NC New Construction (Nueva construcción) y LEED- HC Healthcare (Planeación sustentable, diseño, construcción y operación de edificios de Salud, como clínicas, Hospitales y laboratorios).

(4)

II. Justificación

La construcción es una de las actividades que genera impactos ambientales positivos y negativos. Pueden presentarse impactos en aspectos naturales como el agua; suelo; atmósfera; flora y fauna, en aspectos sociales; económicos; de salud y cultural.

Al realizar esta actividad se consumen grandes cantidades de recursos naturales, energía y por lo tanto llega a gran cantidad de residuos sólidos urbanos, residuos de manejo especial y residuos peligrosos. La construcción va de la mano con el desarrollo de las comunidades, es por eso que se le debe de dar la importancia al desarrollo sustentable de esta actividad.

(5)

B. OBJETIVOS I. Objetivo general

 Minimizar el impacto ambiental de los componentes en la construcción y operación del hospital.

II. Objetivos específicos

 Minimizar el impacto de los edificios en los ecosistemas y cuencas;

 Aplicar especies nativas y adaptadas a la región en el proyecto de paisaje;  Contemplar opciones de transporte público;

 Controlar la escorrentía de aguas pluviales;  Reducir la erosión del suelo;

 Reducir la contaminación lumínica;  Reducir el efecto isla de calor

 Reducir el consumo del agua dentro y fuera del edificio;  Disminución del consumo energético;

 Usar iluminación natural;

 Implementar fuentes de energía renovable y limpia;

 Manejar apropiadamente refrigerantes y sustancias con potencial de efecto invernadero y daño a la capa de ozono;

 Seleccionar productos y materiales producidos, cosechados, fabricados y transportados de forma sustentable

 Fomentar la reducción de residuos

 Fomentar el reuso y reciclaje de materiales y productos

 Implementar estrategias de mejora en la calidad del aire interior, iluminación natural, vistas al exterior y mejoras en la acústica; y

(6)

C. PROBLEMAS A RESOLVER, PRIORIZÁNDOLOS

1) Cumplimiento a lo establecido en la certificación LEED-HC 2009 v3.0  Aplicación de prerrequisitos

 Aplicación de planes

2) Cumplimiento con normatividad mexicana relacionado con impacto ambiental

 Seguimiento y aplicación de medidas presentadas en el Manifiesto de Diagnóstico Ambiental

Minimizar los impactos ambientales en la

construcción

Cumplimiento a lo establecido en la certificación LEED-HC

2009 v3.o

Aplicación de

prerrequisitos Aplicación de planes

Cumplimiento a lo relaciondo con impacto ambiental de acuerdo a

la normatividad mexicana

Seguimiento y aplicacion de medidas

(7)

D. PROCEDIMIENTO Y DESCRIPCIÓN DE LAS ACTIVIDADES REALIZADAS I. Fundamento teórico

Certificación LEED-HC 2009 v3.0

La Certificación LEED-HC es un sistema de calificación basado en un puntaje, al desarrollarse los proyectos acumulan puntos por medio del cumplimiento de criterios específicos (prerrequisitos y créditos) que establece cada categoría, las categorías de esta certificación LEED-HC 2009 v3.0 son: Sitio sustentable; Eficiencia en consumo de agua; energía y atmosfera; Materiales y recursos; Calidad del ambiente interior; Innovación en el diseño; y Prioridad regional.

1) SS-Sitios sustentables

La elección del sitio y la gestión del mismo durante la etapa de construcción son consideraciones clave para que se desarrolle un proyecto sustentable. Esta categoría desalienta el desarrollo de los proyectos en tierras vírgenes, busca minimizar el impacto sobre ecosistemas y cuencas; recompensa decisiones inteligentes de transporte público; considera el control de la escorrentía de aguas pluviales y promueve la reducción de la erosión, la contaminación lumínica, el efecto isla de calor y la contaminación relacionada con la construcción

2) WE- Eficiencia en el Uso de Agua

El objetivo de la categoría de eficiencia en aguas es fomentar el uso inteligente de aguas, interior y exteriormente. Para una reducción del consumo de agua se contemplan muebles y grifos eficientes, sistema de tratamiento y reuso de las aguas residuales, implementación de jardinería que requiera poco riego y captación de agua pluvial.

3) EA- Energía y Atmósfera

(8)

4) MR- Materiales y Recursos

Esta categoría fomenta la selección de productos y materiales crecidos, cosechados, fabricado, producidos y transportados eficientemente para utilizarse en la construcción. Promueve la reducción de residuos, así como el reuso y reciclaje, durante la construcción, tanto como en la operación de los edificios.

5) IEQ- Calidad del Medio Ambiente Interior

Esta categoría promueve estrategias que mejoran la calidad del aire interior, así como dar acceso a la iluminación natural, vistas al exterior y el mejoramiento acústico. Y fomenta a crear espacios confortables y saludables.

6) ID- Procesos de Innovación y Diseño

Tecnologías y estrategias de innovación, que mejoren la funcionabilidad del edificio, más allá de los requisitos otros créditos de LEED. También, se pueden obtener puntos extras al incluir un profesional acreditado en LEDD en el equipo.

1) RPC- Créditos con Prioridad Regional

Los consejos regionales, sedes y afiliados de USGBC han identificado los asuntos más importantes que apuntan a las perspectivas dentro de sus propios territorios.

Para obtener puntaje, cada categoría cuenta con prerrequisitos y créditos, cabe destacar que los prerrequisito son obligatorios y se requieren de su cumplimiento y aplicación para poder obtener puntos de los créditos, a continuación se mencionan los prerrequisitos y créditos, y los señalados con color verde son los que aplican a la construcción del Hospital General de Zona 165 camas del IMSS en Colima:

SS - Sitios sustentables

Prerrequisito 1 Prevención de la contaminación durante la construcción. Prerrequisito 2 Valoración del medio ambiente del sitio

Crédito 1 Selección del sitio

Crédito 2 Densidad del desarrollo y conectividad de la comunidad. Crédito 3 Redesarrollo de suelos industriales contaminados Crédito 4.1 Transporte alternativo - Acceso a transporte público

(9)

Crédito 4.3 Transporte alternativo - Vehículos de baja emisión y combustible eficiente. Crédito 4.4 Transporte alternativo - Capacidad del estacionamiento.

Crédito 5.1 Desarrollo del sitio - Protección y restauración del hábitat Crédito 5.2 Desarrollo del sitio - Maximizar espacios abiertos

Crédito 6.1 Diseño de escorrentías – Control de cantidad Crédito 6.2 Diseño de escorrentías - Control de calidad Crédito 7.1 Efecto Isla de calor - Áreas no techadas Crédito 7.2 Efecto Isla de calor - Áreas techadas Crédito 8 Reducción de la contaminación lumínica.

Crédito 9.1 Conexión con el mundo natural - Lugares para respirar.

Crédito 9.2 Conexión con el mundo natural - Acceso directo al exterior para pacientes.

WE - Eficiencia en el uso del agua

Prerrequisito 1 Reducción del uso del agua

Prerrequisito 2 Minimizar el uso de agua potable para refrigerante de equipo médico. Crédito 1 Eficiencia del uso del agua para riego - No uso de agua potable para riego. Crédito 2 Reducción del uso del agua - Medición y verificación.

Crédito 3 Reducción del uso del agua.

Crédito 4.1 Reducción del uso del agua - Equipo del edificio (equipo médico). Crédito 4.2 Reducción del uso del agua - Torres de enfriamiento.

Crédito 4.3 Reducción del uso del agua - Sistemas de desperdicio de comida (trituradores).

EA - Energía y Atmósfera

Prerrequisito 1 Recepción Fundamental de los Sistemas de Energía del edificio Prerrequisito 2 Rendimiento mínimo de energía

Prerrequisito 3 Manejo fundamental de Refrigerante Crédito 1 Optimización del rendimiento de la Energía. Crédito 2 Energía renovable in-situ.

Crédito 3 Comissioning mejorado - Recepción mejorada. Crédito 4 Mejorar manejo de refrigerantes

Crédito 5 Medición y verificación Crédito 6 Energía verde

Crédito 7 Prevención de contaminación a la comunidad.

MR - Materiales y Recursos

Prerrequisito 1 Almacenamiento y recogida de reciclables Prerrequisito 2 Reducción de fuentes de PBT - Mercurio

Crédito 1.1 Reutilización del edificio – Mantener paredes, pisos y techos existentes.

Crédito 1.2 Reutilización del edificio – Mantener elementos interiores no estructurales existentes

Crédito 2 Manejo de residuos de construcción (Escombros)

Crédito 3 Materiales y productos procedentes de fuentes sustentables.

Crédito 4.1 Reducción de lámparas de mercurio - PBT (Tóxicos Persistentes Bioacumulativos)

Crédito 4.2 Reducción de fuentes de contaminación de Plomo, Cadmio y Cobre - PBT (Tóxicos Persistentes Bioacumulativos).

Crédito 5 Mobiliario y mobiliario médico

Crédito 6 Uso de recursos – Diseño de flexibilidad

IEQ - Calidad del medio ambiente interior

Prerrequisito 1 Mínima eficiencia de la Calidad del Ambiente interior Prerrequisito 2 Control del humo del tabaco en el ambiente.

(10)

Crédito 2 Ambiente acústico

Crédito 3.1 Plan IAQ (Plan Operativo de la calidad del aire interior) - Durante la construcción Crédito 3.2 Plan IAQ (Plan Operativo de la calidad del aire interior) - Antes de la ocupación. Crédito 4 Materiales de baja emisión

Crédito 5 Cubierta química y control de fuentes de contaminación. Crédito 6.1 Sistemas de Control - Iluminación

Crédito 6.2 Sistemas de Control - Confort térmico Crédito 7 Confort térmico- Diseño y verificación. Crédito 8.1 Luz de día y Vistas - Luz de día Crédito 8.2 Luz de día y Vistas - Vistas

ID - Proceso de Innovación y diseño

Prerrequisito 1 Integrar Planeación y diseño del proyecto

Crédito 1.1 Innovación en el diseño- Ahorro del 50% del agua potable global Crédito 1.2 Innovación en el diseño- mandar a reciclar el 95% de escombros.

Crédito 1.3 Innovación en el diseño- rebasar en un 30% el uso y comprobación de materiales con contenido reciclable

Crédito 1.4 Innovación en el diseño- rebasar en un 30% el uso y comprobación de materiales regionales.

Crédito 2 Profesional acreditado LEED

Crédito 3 Integración a planeación y diseño del proyecto.

RPC - Créditos con Prioridad regional

Crédito 1 Prioridad regional- ahorro del 30% del agua potable

Crédito 2 Prioridad regional- ahorro del 50% del agua potable para riego del paisaje Crédito 3 Prioridad regional- ahorro del 12% global en el consumo de energía eléctrica

Crédito 4

Prioridad regional- crédito dependiendo por desarrollo ejemplar por definir por el equipo de diseño

II. Procedimiento

El presente proyecto se enfocó en el cumplimiento de los planes ESC e IAQ

SS – Sitios sustentables – Prerrequisito 1 - Prevención de la contaminación durante la construcción.

Propósito: Reducir la contaminación producida por las actividades de construcción mediante el control de la erosión del suelo, la sedimentación fluvial y la generación de polvo en el aire.

Requerimiento: Crear e implementar un Plan de control de erosión, sedimentación y construcción (ESC) de todas las actividades de construcción asociadas con el proyecto, debe lograr los siguientes objetivos:

 Prevenir la perdida de suelo durante la construcción por la escorrentía de aguas pluviales y/o la erosión eólica, incluyendo la protección de la tierra vegetal mediante el almacenamiento para su reutilización.

(11)

Plan ESC –Plan de control de erosión, sedimentación y construcción

Objetivo general: Prevenir la erosión del suelo, la sedimentación y la contaminación del medio ambiente, así como la prevención de contaminación de aguas pluviales implementando medidas preventivas durante todo el proceso de construcción para evitar la pérdida de vegetación nativa necesaria para mantener el hábitat natural de la región y lograr la certificación LEED (ESC).

Descripción de las actividades:

 Monitoreo de vialidades externas (Av. Lapislázuli) - Control del aspecto de los tapiales, y de las banquetas fuera de la obra - Que se encuentren en buen estado, limpias, sin presencia de residuos, de vegetación. Si se presentan baches/hoyos se deben de tapar con grava.

 Lavado de llantas: se realiza el lavado cada que algún camión o maquinaria va de salida, así se evitan la acumulación de sedimentos en las vialidades externas. El agua, producto de lavado, es conducida a una fosa de captación, donde son retenidas, y posteriormente se hace el retiro de sedimentos manualmente.

 Los camiones con material que van de salida deben de llevar una lona para evitar derramar y dispersar material al exterior de la obra.

 Todo pozo de visita que esté conectado a la red de alcantarillado pública, deberá estar protegido con una malla mosquitera, para reducir los sedimentos que son arrastrados por las corrientes de agua.

 Riegos de la obra: para evitar la generación de polvos.

 Evitar contacto directo de material que aplique - Colocarlos sobre polines de madera.

 Control de supervisión de Maquinaria en Obra – Fugas de contaminantes potenciales de vehículos y equipos de construcción, como grasas, aceite, gasolina, y otros líquidos automotrices. Por ejemplo se coloca una bolsa para retención de líquidos automotrices por si se llega a presentar algún derrame. Y equipo sobre bases de arena para controlar así, si se presenta algún derrame, no contaminar el suelo.

 Accesos al área de obra - Verificar que los accesos al área de obra sean de varilla o de concreto, producto de demolición. Evitando así, el exceso de tierra en vialidades por el transito continuo de maquinaria.

 Extintores en cada área de trabajo.

 Botes de basura por zona – Bien identificados para su uso.  Circuito vehicular limpio.

 Cables que crucen por área peatonal, deben estar bien identificados y confinados. Es una medida preventiva para protección personal.

IEQ – Calidad del medio Ambiente interior - Crédito 3.1 - Plan IAQ (Plan Operativo de la calidad del aire interior) - Durante la construcción

(12)

Plan IAQ - Plan Operativo de la calidad del aire interior

Objetivos:

 Reducir exposición de trabajadores a contaminantes atmosféricos durante la construcción.  Prevenir, reducir y proteger todas las áreas de la obra, los sistemas y materiales de la cont.

Atm.

 Prevenir que contaminación atm generada en procesos de construcción migre a los espacios interiores del edificio y zonas urbanas colindantes.

 Instruir y guiar a todos los contratistas y sub-contratistas a que se apeguen y contribuyan con su participación para lograr la certificación LEED.

 Indicar la normatividad nacional e internacional requerida para cumplir y/o mejorar las medidas de control durante los procesos de construcción y el uso de materiales y sistemas permitidos.  Definir lo requerimiento básicos y estrategias específicas del proyecto que habrán de

implementarse en el sitio de trabajo de manera que se asegure un ambiente de trabajo saludable durante la fase de construcción, así como brindar la condiciones apropiadas en caso de existir ocupación del inmueble durante la construcción.

 Implementar medidas de control para el almacenamiento de materiales, sistemas y procesos en la obra.

 Proteger todos los equipos electromecánicos para evitar que se generen fuentes de contaminación en sus sistemas.

 Verificar y dejar todos los equipos, procesos y sistemas del edificio listos para entrar en funcionamiento cuando el usuario lo requiera.

Listado de materiales permitidos con contenido COV’s:

Adhesivos y selladores: Que cumplan con el South Coast Air Quality Management District (SCAQMD).

Aplicaciones arquitectónicas. COV Límite g/L menos agua.

Pegamentos para alfombras 50

Pegamentos para tapetes 50

Pegamentos para pisos de madera o duela

100

Pegamentos para bases de piso 50 Pegamentos de piso de hule o de vinyl 60

Pegamentos de azulejo 65

Pegamentos de bases 50

Pegamentos para tablaroca y paneles 50 Pegamentos de VCT y Losetas de asfalto 50 Pegamentos de usos múltiples 70 Structutal Glazing Adhesives 100

Aplicaciones especiales COV Límite g/L menos agua.

Soldadura PVC 510

(13)

Compuestos CPVC soldadura 490 Cemento de compuestos plásticos para

soldadura 250

Compuestos de primer adhesivos para

plásticos 550

Adhesivos para capas de hule 850

Adhesivos de uso especial 250

Adhesivos de tapa y zoclo 250

Adhesivos de contacto 80

Pegamentos de unión de madera 140

Pegamentos o Adhesivos en aerosol COV Límite g/L menos agua.

Adhesivo en aerosol de tipo rocío húmedo

de uso general 65% por peso

Adhesivo en aerosol de tipo rocío en

entramado de uso general. 55% por peso Adhesivo en aerosol de típico uso general 70% por peso

Selladores con primer de substratos no

porosos 250

Selladores con primer de substratos

porosos 775

Selladores con primer bituminoso

modificado 500

Selladores con primer de otro tipo 750

Selladores VOC Límite g/L menos agua

Selladores arquitectónicos 250

Selladores de pasos 250

Selladores tipo membrana para azoteas 300

Selladores de otro tipo 420

Aplicaciones específicas de Substratos VOC Límite g/L menos agua

Pegamentos de metal con metal 30 Adhesivos plástico tipo espuma 50 Adhesivos para materiales porosos

(Excepto madera) 50

Adhesivos de fibra de vidrio 80

Pegamentos para madera 30

Pintura y revestimientos:

Que cumplan con los siguientes límites para cuando son calculados en contenido COV según la 40 CFR 59, subparte D (método de EPA 24) y tras restricciones químicas:

1. Pinturas en capa primaria

2. Pinturas Anti-corrosivas y anti-oxidantes

3. Acabados de madera clara, revestimiento de suelo, entintados, selladores 4. Compuestos aromáticos.

(14)

5. Componentes restringidos en pinturas y revestimientos:

Acroleína Etilbenceno formaldehído

Acrilonitrilo Cromo hexavalente

Antimonio Isophorone

Benceno Plomo

Ftalato de bencil de butilo Mercurio Cadmio. Di (2-etilhexil) ftalato Metil etil cetona Ftalato de di-n-butil Metil isocutil cetona Di-n-octil ftalato Cloruro de metileno

1,2 Diclorobenceno Naftalina. Tolueno (Metilbenceno)

Dietil ftalato 1,1,1-trichloroet

Ftalato de dimentil

Medidas a implementarse durante las actividades de construcción:

a) Protección de los sistemas de Aire acondicionados (HVAC).

 Protección de los sistemas HVAC = Correcto funcionamiento, salud, bienestar y confort de los usuarios.

 Se considera que están sucios, cuando físicamente se observan partículas acumuladas en el ducto, costilla y/o difusores.

 Se realizarán monitoreos continuaos para asegurar que están limpios.

 Si el ducto está contaminado, deben ser limpiados al interior con alcohol. El Commissionning CxA y/o el Coordinador del proceso LEED en visitas o inspecciones podrán determinar la presencia de polvo o escombro excesivo e indicar que se apliquen las medidas de limpieza.

o Trabajo de limpieza por profesionales experimentados en la materia, con equipo especializado y siguiendo los requerimientos del Commissionning CxA y/o el Coordinador del proceso LEED.

o Será reemplazado, si se confirma que el ducto principal y/o brazos secundarios y parte del equipo está muy contaminado, y será sin costo adicional al cliente.

o Si el proceso de b) Control de las fuentes de contaminación. c) Control y delimitación de zonas de trabajo.

d) Prevención de la contaminación en áreas terminadas.

e) Programación y secuencia de las actividades del Plan durante la construcción de los interiores. f) Limpieza y mantenimiento.

g) Desarrollo y documentación del Plan IAQ.

(15)

E. RESULTADOS, PLANOS, GRÁFICAS, PROTOTIPOS, MAQUETAS, PROGRAMAS, ENTRE OTROS

Se generaron dos reportes, uno mensual, y otro semanal verificando el cumplimiento de los planes de la Certificación LEED-HC 2009 v3.0, el siguiente es un ejemplo:

DESEMPEÑO DESCRIPCION

0% No hay presencia o prueba alguna de que la actividad se esté llevando a cabo en las diferentes áreas del proyecto.

25% La actividad se realiza, pero presenta un alto índice de irregularidades.

50% La actividad se realiza, pero solo se aplica en pocas áreas del proyecto donde se requiera de su atención y presenta un índice medio de inconformidades en su realización que deberán de especificarse.

75% La actividad se realiza, pero no en toda el área del proyecto donde se requiera de su aplicación, y presenta muy bajo índice de inconformidades en su realización que deberán de especificarse.

100% La actividad se realiza en toda el área del proyecto donde se requiera de su aplicación, esta debe de ser continua durante la etapa de construcción.

PLAN ESC- PLAN DE CONTROL DE EROSION, SEDIMENTACION Y CONSTRUCCION (SITIIOS SUSTENTABLES)

Monitoreo de vialidades externas

Se cumple: Si Porcentaje: 75%

Número de acciones: 1 Responsable: PRODEMEX

Observaciones generales:

La vialidad externa al área del proyecto se encuentra poco dañada, los baches o pozos se observan por un costado de la vía, no en los carriles de circulación. Estos son debidamente controlados con la colocación de grava. (Ver Fig. 1.1)

(16)

Lavado de llantas

Se cumple: No Porcentaje: 0%

Número de acciones: 0 Responsable: Observaciones

generales:

El lavado de llantas no se ha estado realizando, los camiones o cualquier vehículo salen de la obra sin que esta medida se realice. El dique de captación de escorrentías de agua, que servía para depositar el agua residual del lavado de llantas, ya se encuentra tapado por una plancha de material para una vialidad. En las imágenes se puede apreciar el antes y después (Ver Fig. 1.2 y Fig. 1.3).

Fig. 1.2 Vista superior de dique de captación. Fig. 1.3 Plancha de material para vialidad que tapó el dique de captación.

Camiones de material con lona.

Número de acciones: 0 Responsable: Contratistas/PRODEMEX

Son pocos los camiones que ingresan y salen con la lona puesta.

Protección pozo de visita

Las protecciones de los pozos no son tan visibles, y otros se encuentran rotos sobre la vialidad.

(17)

Fig. 1.4 Protección de pozos de visita dentro del área del proyecto.

Riegos de la obra.

Los riesgos se han estado realizando, sobre todo en el circuito vehicular circundante al área del proyecto (Ver Fig. 1.5, Fig. 1.6 y Fig. 1.7)

(18)

Fig. 1.7 Vista de la calle Laurel de las Indias

Artesas de madera para trabajo de material

Se cumple: No Porcentaje: 25%

Número de acciones: Responsable: PRODEMEX

Los trabajos ya no se ve que los realizan sobre artesas de madera, en su mayoría se observa que los realizan sobre plástico negro (Ver Fig. 1.8)

Solución: Aunque no se realicen los trabajos en artesas, se toma la precaución de realizarlos sobre una base. Aunque es más probable que el plástico se rompa por tener contacto con alguna herramienta.

(19)

Control de supervisión de Maquinaria en Obra –bolsa para retención

Se cumple: Si Porcentaje: Desconocido

Número de acciones: 1 Responsable: PRODEMEX/SUB-CONTRATISTAS

Si se han observado las bolsas de retención, pero es notable las manchas de aceite en la vialidad que es un indicador de que las bolsas de retención están haciendo falta.

Solución: Identificar durante los recorridos toda maquinaria que se encuentra operando dentro de la obra, y supervisar que tengan las bolsas de retención. (Ver Fig. 1.9)

Fig. 1.9 Maquinaria sobre vialidad.

Control de supervisión de Maquinaria en Obra Y equipo sobre bases de arena.

Número de acciones: 1 Responsable: PRODEMEX/CONTRATISTAS

Las bases de arena se pueden observar durante los recorridos, por ejemplo, en el almacén de materiales y sustancias inflamables. Dentro del plan se especifica que en determinado tiempo hay que cambiar la arena de las bases, y no se ha observado que cambien dicha arena. (Ver Fig. 2.0)

Solución: N/A

(20)

Accesos al área

Durante los recorridos aún se aprecian accesos con base de tierra.

Como el que se aprecia en la Fig. 2.1, y la Fig. 2.2 es de un correcto acceso al área y la Fig. 2.3.

Fig. 2.1 Acceso al área ubicado en la calle Árbol de fuego. Fig. 2.2 Acceso ubicado en Laurel de las Indias, frente a oficinas.

Fig. 2.3 Acceso al área de varilla.

Extintores en cada área de trabajo

Los extintores se pueden observar en ciertas áreas, pero es necesario ubicarlos en lugares estratégicos. (Ver Fig. 2.4)

(21)

Fig. 2.4 Ejemplo de ubicación de extintores, ubicado en el Almacén de Residuos Peligrosos.

Botes para residuos por zona

Se pueden apreciar botes para desechos en diferentes áreas del proyecto, pero muchos de esto se encuentran con sobrecupo, como se puede apreciar en la Fig. 2.5.

Solución: N/A

(22)

Circuito vehicular limpio.

El circuito vehicular se aprecia limpio, es notable que exista tierra en ellas, pero la medida de riego, mitiga el impacto de la generación de polvo. (Ver Fig. 2.6 y Fig. 2.7).

Solución: N/A

Fig. 2.6 Parte de la calle árbol de fuego con tierra y grava. Fig. 2.7 Medida que mitiga la generación de polvo en vialidad

Identificación y confinación de cables

La confinación de cables se puede apreciar dentro del cuerpo A, pero no todos los cables se encuentran confinados, lo cual es un riesgo para provocar un accidente. (Ver Fig. 2.8)

Solución: N/A

(23)

Limpieza del área de trabajo

Ya al hacer los recorridos se pueden apreciar áreas terminadas, y éstas en su mayoría se encuentran sin escombro y sin residuos que provoquen que el área se vea sucia (Ver Fig. 3.0 y Fig. 3.1). Al igual que se ven personas de la cuadrilla LEED barriendo las áreas, como se aprecia en la Fig. 2.9

Fig. 2.9 Personal de cuerpo LEED limpiando un área del cuerpo “A”. Fig. 3.0 Cuarto de Máquinas limpio dentro del cuerpo “A”.

(24)

Acceso restringido a personas sin equipo de seguridad

Para ingresar a la obra se exige al personal contar con su equipo de protección, lo mínimo requerido son las botas y el casco de protección.

Solución:

Maquinaria en obra - Control y supervisión - En buen estado. Documentación/mantenimiento

Se cumple: Si Porcentaje: Desconocido

No se tiene un documento o información que nos indique que efectivamente el mantenimiento se le está dando a la maquinaria. Dicho mantenimiento se tiene que dar en instalaciones externas a la obra.

Solución:

Incompatibilidad y Cuidado de Materiales Inflamables y Residuos

El acomodo de los materiales se da dentro del almacén de materiales, donde cuentan con suficiente espacio ya que no es mucha cantidad de sustancias y se puede dar mejor control para el cuidado de los materiales. (Ver Fig. 3.2). Se hace el señalamiento del etiquetado y sellado de los residuos ahí almacenados, de acuerdo a lo establecido en el Capítulo II, Art. 46 se establecen los requisitos para los grandes y pequeños generadores de Residuos peligrosos, y cabe mencionar que se cuenta con el registro como generado de residuos peligrosos, siendo pequeño generador.

(25)

Confinamiento controlado de materiales

El confinamiento de los materiales y residuos de manejo especial se da dentro del almacén (Ver Fig. 3.4) y en el almacén a cielo abierto. Donde se pude observar el control, y la señalización de cada material. (Ver Fig. 3.3)

Fig. 3.3 Señalización de materiales y residuos con potencial de reciclaje dentro del almacén a cielo abierto.

Fig. 3.4 Materiales en almacén.

Plan de Contingencias y señalamientos de Rutas de Evacuación.

(26)

Tierra suelta con más de 10cm de altura en áreas de tránsito se deben de reubicar, retirar o

Se cumple: No Porcentaje: 75%

Es evidente que los montículos de tierra suelta que se encuentran en las vialidades no han sido reubicados. Sobre todo en las esquinas es donde se acumula más tierra. (Ver Fig. 3.5).

Solución: Solicitar al cuerpo LEED que reubique los montículos de tierra que se encuentra en las vialidades.

Fig. 3.5 Tierra suelta con más de 10 cm de altura sobre la vialidad.

Señalamientos de áreas peligrosas con excavaciones

Se observa que las excavaciones que se encuentran en el área del proyecto, se señalizan correctamente con cintas que indican peligro o precaución. (Ver Fig. 3.6).

Solución: N/A

(27)

Señalamientos en toda la obra

Los señalamientos están ubicados por toda la obra. Y al dar los recorridos es evidente su presencia. (Ver Fig. 3.7)

Fig. 3.7 Señalamientos en la obra

Medidas de remediación para fugas de aceite u otros líquidos.

Durante los recorridos se observan sobre la vialidad pequeños derrames de aceite (Ver Fig. 3.8). Derrames que son tratados con la medida de aplicación de arena para que esta absorba la sustancia, y posteriormente sea llevada al almacén de Residuos peligroso por ser considerada ya un residuo peligroso. En la Fig. 3.9 se aprecia un gran derrame de aceite de una grúa.

(28)

Fig. 3.8 Manchas de derrame de aceite sobre la vialidad.

(29)

Fig. 4.0 Aplicación de arena para el derrame.

PLAN IAQ- PLAN OPERATIVO DE LA CALIDAD DEL AIRE INTERIOR- DURATE LA CONSTRUCCION.

Protección de ductos protegidos con plástico.

Existen cuerpos con un gran avance en cuanto a la instalación de ductos. Y se pueden observar ductos protegidos con plástico dentro de los cuerpos. (Ver Fig. 4.1)

(30)

Monitoreo constantes para verificar que los ductos estén limpios

Los monitoreos se llevan a cabo constantemente, debido a que en algunas áreas se sigue trabajando donde los ductos ya están instalados.

Si alguno está sucio (polvo, concreto) se procede a limpiarse con alcohol

Se realizan recorridos únicamente para observar si algún ducto se encuentra dañado, pudiendo provocar que este se ensucie, y si llega a detectarse uno en mal estado, se procede a limpiarlo de forma correcta.

Monitoreo constante para verificar que los ductos no se estén mojando.

Número de acciones: 100% Responsable: PRODEMEX

Debido a las últimas lluvias, se mojaron algunos ducto, por lo cual se procedió a cambiarlos, y por medio de planos se identificaron los ductos mojados, y por parte de supervisión se estuvo inspeccionando si los ductos mojados, señalados en los planos, habían sido cambiados. (Ver Fi. 4.2).

(31)

Trabajos de ductería deben de ser sobre tarimas de madera.

Número de acciones: 1 Responsable: PRODEMEX/CONTRATISTA

Los trabajos de ductería son realizados únicamente en el taller de armado de ductería, y ahí se supervisa que sean realizados debidamente con sus tarimas de madera

Equipo de protección personal

El equipo de protección es brindando por el contratista a sus trabajadores. Los trabajadores cuentan con el equipo necesario para realizar su trabajo con protección.

Verificar que los materiales utilizados sean bajos en COV´s

Se cumple: si Porcentaje: 100%

Continuamente se envía paquetes técnicos con especificaciones de materiales al asesor LEED (Arq. Alejandro Alfaro de PGAL), de los cuales si cumplen con las especificaciones LEED, estos son aprobados o rechazados, por lo tanto los materiales utilizados en obra, antes pasan por un análisis para su aprobación.

Pruebas finales TAB Aire acondicionado.

Se cumple: N/A Porcentaje: N/A

Número de acciones: N/A Responsable: PRODEMEX

Hasta el término de la obra, y antes de su ocupación.

No se permite el uso de refrigerantes con HCFC's y CFC's

(32)

F. CONCLUSIONES Y RECOMENDACIONES

Durante la estancia en la residencia profesional reafirmé y apliqué conocimientos que obtuve durante mi carrera, como también, logré adquirir nuevos sobre otras áreas, ya que al estar en el proceso de obra, tuve la oportunidad de convivir con profesionistas que me compartieron conocimientos sobre la construcción de un hospital. Se abrió un nuevo panorama sobre certificaciones internacionales relacionadas con la construcción y el medio ambiente, así como medidas que pueden ser aplicadas para minimizar el impacto de un edificio. Tuve la fortuna de supervisar que se cumplieran objetivos como la aplicación de especies nativas en el proyecto de paisaje del hospital, que se aplicaran medidas para reducir la erosión del suelo, la selección de productos y materiales sustentables, la reducción, el reciclaje de residuos, entre otros. Para finalizar, me siento orgullosa y de haber aportado parte de mis conocimiento en el desarrollo de una construcción única en el estado, pero también de agradecida por haber recibido gran apoyo por parte de mi supervisor externo, ya que me brindó una oportunidad de hacer crecer mis conocimientos en un área que no conocía, la Certificación LEED-HC 2009 v3.0.

G. COMPETENCIAS DESARROLLADAS Y/O APLICADAS I. Competencias genéricas

 Trabajo en equipo multidisciplinario

Desde el primer día en mi residencia profesional desarrollé mi trabajo con un equipo multidisciplinario, las actividades que realice se desarrollaban con aportaciones de cada uno de los integrantes, el equipo se conformaba con arquitectos, ingenieros civiles e ingenieros eléctricos.

 Capacidad de aplicar conocimientos en la práctica.

Al realizar los recorridos de supervisión y vigilancia, aplique conocimientos para que el desarrollo de las actividades se diera de mejor manera. Al igual que al realizar los reportes, para fundamentar la aplicación de normatividad mexicana.

 Habilidades de investigación

Para el análisis de la información requerí también de una investigación más profunda de los términos de la certificación, sobre todo en la red, para una mejor comprensión y experiencias con su aplicación, debido a que la documentación proporcionada por la USGBC es completamente en inglés y cuentan con una página oficial con información extra, como videos explicando cada una de las certificaciones.

 Capacidad de aprender

(33)

 Capacidad de adaptarse a nuevas situaciones

Debido a que la residencia la realice en una construcción, adquirí la competencia para adaptarme a nuevas situaciones de este ámbito; como participar en juntas mensuales y exponer puntos destacados para una mejora continua de la aplicación de los planes ESC e IAQ, con personas expertas en la certificación y trabajadores del área de supervisión.

 Capacidad de comunicación oral y escrita

Adquirí una capacidad de comunicación escrita al realizar los reportes de la aplicación de los planes en construcción, ya que empleaba términos nuevos referentes a la obra, y la capacidad de comunicación oral, ya que tenía que establecer una comunicación con trabajadores de diferentes puestos del área de supervisión y de la constructora PRODEMEX (PROMOTORA Y DESARROLLADORA MEXICANA, S.A DE C.V empresa encargada de la construcción del hospital).

 Capacidad de comprensión de términos afines en otro idioma

La información proporcionada por la USGBC sobre la certificación es completamente en inglés, por lo tanto adquirí el conocimiento de nuevos términos aplicables referentes a la construcción en otro idioma.

Competencias específicas

 Elaborar diagnósticos básicos del manejo de residuos sólidos urbanos (RSU) y de manejo especial (RME).

La generación de residuos en una obra es inevitable, por lo tanto la certificación contempla el correcto manejo y disposición. Cada mes se reportaba la cantidad de residuos, como escombro, madera, y otros, que eran enviados a reciclar o al relleno sanitario, como también, la empresa encargada de su transporte.

 Conocer medidas de prevención de contaminación aplicables a una construcción.

Los planes IAQ y ESC, contemplan medidas de prevención de la contaminación, y como parte de mi trabajo supervisaba su aplicación. Las medidas eran para las etapas de construcción y operación, algunas medidas como la implementación de lavado de llantas, uso de artesas de madera, protección de bocas de tormenta y el uso de productos sustentables, entre otras.

 Participación en acciones para valorar y disminuir el impacto de la una construcción sobre su entorno.

Se realizaban recorridos para valorar la situación de la obra y que medida se tendría que aplicar en caso de estar generando algún impacto al medio ambiente.

 Aplicación de legislación ambiental vigente en materia de Residuos.

(34)

(RP). La empresa PRODEMEX estaba registrada ante SEMARNAT como generador de residuos peligrosos en la categoría de pequeño generador, por lo tanto también se supervisaba la vinculación de las actividades y condiciones del almacén de RP con la LGPGIR (Ley General para la Prevención y Gestión Integral de los Residuos) y su Reglamento.

 Aplicación de legislación vigente en materia de impacto ambiental.

Se supervisaba también la implementación de las medidas propuestas y el Manifiesto de Diagnóstico Ambiental (MDA), ya que se establecieron términos y condiciones en el resolutivo del mismo, con el objeto de mitigar los impactos adversos que pudieran presentarse durante la construcción.

 Aplicación de legislación vigente en materia de Seguridad e higiene.

Dentro de plan ESC se contemplaban medidas para la seguridad e higiene, por lo tanto en los reportes se vinculaba con la legislación vigente de la Secretaría del trabajo y previsión social y del propio IMSS.

 Conocer otra certificación (LEED) en materia ambiental y su mecanismo de aplicación.

La Certificación LEED es muy completa para el proceso de obra de un edificio, abarca las etapas de diseño, construcción y operación. La primeras dos etapas son fundamentales para que la operación del hospital sea más ecológica. Mi trabajo se enfocó en los planes IAQ y ESC que antes fueron descritos, pero conocí medidas que se contemplaron en el diseño, y que se reflejaran ya que el hospital esté en funcionamiento.

H. REFERENCIAS BIBLIOGÁFICAS

 U.S. Green Building Council. (2010). “LEED 2009 for Healthcare”.

 U.S. Green Building Council. (2008). “LEED 2009 for New Construction and Major Renovations”.

 Pierce Godwin Alexander and Linville (PGAL). (2013). “Plan de control de la calidad del aire Interior (IAQ) Durante los procesos de construcción en interiores”.

 Pierce Godwin Alexander and Linville (PGAL). (2013). “Plan de control de erosión, sedimentación y construcción (ESC)”.

 http://www.usgbc.org/

 http://civita.com.mx/beneficios-requisitos-certificacion-leed/
