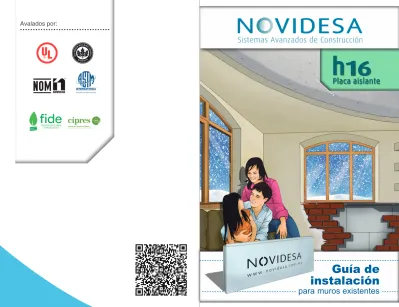

(1)Avalados por:. Bosque de Radiatas No. 34 Col Bosques de las Lomas Cuajimalpa México D.F. 05120 Tel. 52 (55)2789 2200 www.novidesa.com.mx @NovidesaFC /novidesa. Guía de instalación. para muros existentes.

(2) EPS Y EL MEDIO AMBIENTE.. h16 Placa Aislante. Guía de instalación. para muros existentes ÍNDICE INTRODUCCIÓN Pag. 2 DESCRIPCIÓN DEL PRODUCTO Pag. 3 RECEPCIÓN Pag. 3 MANEJO Pag. 3 ALMACENAMIENTO Pag. 3 TRANSPORTACIÓN Pag. 4 RECOMENDACIONES PREVIAS Pag. 4 DESEMPAQUETADO Pag. 4 HERRAMIENTAS Pag. 5 PREPARACIÓN DE LA SUPERFICIE Pag. 6 INSTALACIÓN DE h16 EN MURO Pag. 6 TRAZO Y NIVELACIÓN Pag. 6 FIJACIÓN MECÁNICA Pag. 7 FIJACIÓN ADHESIVA Pag. 7 COLOCACIÓN DE PLACA h16 Pag. 8 ACABADO FINAL SOBRE PLACA h16 Pag. 9 EPS Y EL MEDIO AMBIENTE Pag. 10. A. lo largo historia de la humanidad, nuestra la evolución ha conllevado un significativo impacto ambiental producto de la desmesurada demanda de los recursos de los ecosistemas del planeta, afectando el equilibrio de nuestro planeta dejando una “huella ecológica” cuyos efectos ya se manifiestan de diversas formas. Recientemente hemos hecho conciencia de los daños causados y afortunadamente, hoy contamos con avanzados métodos de evaluación medioambiental de las edificaciones proporcionado indicadores de Sostenibilidad. Estudios recientes indican que la fabricación, por metro cuadrado, de materiales de construcción de un edificio convencional requieren, es equivalente a la energía producida por la combustión de más de 150 litros de gasolina, es decir cada metro cuadrado genera una emisión de 0.5 toneladas de dióxido de carbono y un consumo energético de 1600 kWh. El EPS NOVIDESA es 100% reciclable y no presenta ningún riesgo para la salud de las personas ni para el medio ambiente. Este no daña la capa de ozono al no utilizar en sus procesos de fabricación gases de la familia de los CFCs, HCFCs, ni ningún otro compuesto organoclorado. El proceso de transformación consume poca energía y no genera residuos. La utilización del EPS como aislamiento térmico en la construcción supone un ahorro significativo de energía en la climatización de edificios y una drástica disminución de emisiones contaminantes (CO2 y SO2), contribuyendo de esta forma a paliar el “Efecto Invernadero” y la “Lluvia Ácida”. EPS NOVIDESA permite ahorros considerables durante su transportación y manejo en obra ya que es un material muy ligero, Este material no actúa como sustrato nutritivo de hongos ni bacterias. Su adecuado manejo permite una reducción de residuos sólidos. Además de poder ser reutilizado y reciclado a muy bajos costos y por ser insoluble en agua, el EPS no emite sustancias hidrosolubles que puedan contaminar las aguas subterráneas. El legado a nuestros hijos deberá ser mucho mejor que la herencia ambiental que hemos recibido, y este deberá permitir que nuestra descendencia acceda a una mejor calidad de vida que la que hoy tenemos y esto solo podrá ser factible si hoy empezamos a construir de manera sustentable.. Alfredo Calderón Boni. La construcción futura se caracterizará por las altas exigencias de ahorro energético, la protección contra el ruido y la conservación del medio ambiente. Estas construcciones deberán incorporar materiales mucho más eficientes y nuevos sistemas de construcción..

(3) Guía de instalación para Muros Existentes. Aplicar base de cemento flexible con llana dentada de acero inoxidable. Colocar la malla de fibra de vidrio NOVIDESA haciendo traslapes entre lienzo y lienzo de 10 cm. GUÍA DE INSTALACIÓN PLACA h16. ACABADO FINAL SOBRE PLACA h16 NOVIDESA Aplicar una primera capa o capa base de cemento flexible (basecoat) sobre la superficie del muro recubierto con h16 NOVIDESA, lijada suavemente. El espesor de la capa base no debe ser menor a los 2 mm y de preferencia deberá aplicarce con llana dentada. Mientras la capa base se encuentre fresca, deberá colocar la malla de fibra de vidrio NOVIDESA haciendo traslapes entre lienzo y lienzo de 10 cm y continuar la aplicación hasta cubrir la totalidad de la superficie incluyendo boquilla y esquinas. Una vez seca la capa base, se procede a realizar la segunda capa, o capa de cierre, misma que no será menor a 2 mm ni mayor a 3 mm. Debiendo cubrir por completo la malla de fibra de vidrio.. INTRODUCCIÓN. Finalmente. se puede aplicar pintura sobre el muro o el acabado deseado. La envolvente de una edificación es de gran importancia ya que es la barrera que se interpone entre el espacio interior, que buscar ser confortable para sus ocupantes, y la intemperie. La envolvente se compone por elementos de cubiertas, fachadas, pisos y elementos que están en contacto con el terreno. En la actualidad se logran excelentes resultados de aislamiento a través del sistema EIFS (Exterior Insulation and Finish System), que traducido significa Sistema de Aislamiento Exterior y Acabado Final, consiste en una multicapa donde la Placa h16 NOVIDESA permite lograr eficientes cerramientos termoaislantes exteriores continuos, tanto en mampostería tradicional como sobre sistemas de construcción con paneles en seco. Al Instalar la Placa h16 NOVIDESA en las edificaciones, le permitirá reducir considerablemente su demanda energética, beneficiando de manera directa la envolvente térmica, h16 mejorará el confort de sus habitantes. Placa h16 NOVIDESA puede ser instalada tanto en edificios nuevos como existentes, brindando el aislamiento que cumplen con las especificaciones de la norma NMX-460ONNCCE-2007 bajo los métodos de prueba de la NMX-018-ENER-1997 (Aislantes térmicos para edificaciones). El aislamiento que brinda el h16 puede ser aplicable a muy diversos usos como lo son muros, techos, pisos y cámaras frigoríficas.. 9. Guía de instalación para Muros Existentes.

(4) Guía de instalación para Muros Existentes. DESCRIPCIÓN DEL PRODUCTO La placa aislante h16 NOVIDESA se fabrica con espuma rígida de poliestireno expandido (EPS, expanded polystyrene) con una densidad nominal de 16 kg/m3 (1.0 lb/ft3). Cuenta con un agente ignífugo que no propaga la flama1. Es una excelente forma de proporcionar aislamiento térmico a muros y techos, nuevos o existentes. La placa aislante h16 NOVIDESA de 1.20 m por 0.40 m es modular y está machihembrado en todo su perímetro, lo que permite que las piezas se ensamblen entre si de un modo sencillo y proporcionen hermeticidad y homogeneidad al sistema termoaislante obteniendo una superficie completamente plana y lisa para recibir una amplia variedad de acabados. h16 se caracteriza por tener buena resistencia físico-mecánica en relación a su reducido peso. 40cm 6.35cm. RECEPCIÓN: Una vez que los “pallets” de h16 NOVIDESA llegan a al sitio de los trabajos, es importante efectuar su adecuada descarga y verificar que el material entregado está completo de acuerdo a la remisión del pedido.. MANEJO:. 120cm. Espesor. 6.35cm (2.5”). Altura. 40cm (15.74”). Longitud. 120cm (47.24”). Peso del panel. 0.49 kg/pza. Peso del panel m2 (2.08 pza.). 1.02 kg/m2. Es recomendable desempacar h16 en un área cercana a donde se instalará, y al manipular las placas deben ser sujetadas con cuidado para que los bordes no se dañen. Si tienen que sujetar, es importante no aplicar demasiada presión ya que se podrían dañar.. *Conductividad Térmica. 0.0339 W/m•K. ALMACENAMIENTO:. *Permeabilidad de vapor de agua. 0.056 ng/Pa•s•m. *Adsorción de humedad (masa). 0.11 %. *Adsorción de humedad (volumen). 0,002% volumen. *Densidad aparente. 16.23kg/m3. *Absorción de agua (volumen). 42,58%. Los “pallets” de NOVIDESA deben mantenerse protegidos, para mantenerlos en buen estado; es decir, sin sobrexponer a la radiación solar, lluvia y viento. Se recomienda su almacenaje en un lugar seco y limpio, preferentemente cubierto para evitar acumulación de polvos producto de obra. *Certificación bajo la norma oficial NOM-018-ENER-2011. 1. Certificación UL (The standard in safety. File: E 305362, Vol.1).. 3. bados texturizado o pinturas decorativas. Tratándose del Baseoat, una vez preparada la mezcla, con una llana dentada aplicar adhesivo base agua de manera homogenea por toda la superficie de la placa aislante h16 NOVIDESA. Formulación versátil que se puede instalar tanto en interior como exterior, en todo tipo de substrato semi-poroso como concreto, mortero, block, tabique, ó prefabricados de concreto. COLOCACIÓN DE h16 Colocar la placa aislante h16 NOVIDESA se puede efectuar en mampostería exterior a n ivel empezando por esquinas o extremos de la p arte más baja a la parte más alta del muro. Para colocación es recomendable ensamblar placas mediante su machimbre procurando un acomodo cuatrapeado y sobre el adhesivo hasta cubrir toda la superficie.Una vez colocadas las placas, seco el adhesivo y ancladas mecánicamente con un mínimo de 6 espigas por cada m2, regularizar las placas con una capa de 5 a 6 mm armada con malla NOVIDESA.. Traslapar placas h16. Se pueden utilizar fijación mecánica y adhesiva juntas si así se requiere. 8.

(5) Guía de instalación para Muros Existentes. Presentar la otra punta de la manguera en otra esquina del muro, y hacer una marca donde se detenga el movimiento del agua. Ésta será exacta y equivalente en altura a la primera marca. Repetir este procedimiento en los demás muros a partir de la marca ya hecha, finalmente con el tiralíneas, marcaremos alrededor de la habitación o muros de fachada a aislar. El nivel de burbuja se usa para determinar la correcta nivelación de una superficie, según su posición y permite comprobar si está perfectamente horizontal, vertical o diagonal. También se puede utilizar el nivel de láser, que posibilita marcar líneas con haz de luz.. FIJACIÓN MECÁNICA La colocación de la placa h16 NOVIDESA se puede efectuar mecánicamente en muros en zonas donde las velocidades del viento requieren un anclaje con mayor capacidad. Esta fijación también se sugiere para cuando los sustratos son irregulares, a grandes alturas o áreas donde haya poca adherencia. La fijación mecánica se logra mediante espigas de fijación EIFS.. Los paneles no deben estar en contacto directo con el piso del almacén y sobre una superficie plana. El apilado de “pallets” en sentido vertical, es decir, la superposición de uno por encima del otro en forma de pila, permitirá tener un mejor aprovechamiento del espacio de almacenamiento y debe tomarse en cuenta evitar colocar más de tres “pallets” ya que disminuirá la estabilidad la pila y por ende podría aumentar en riesgo de colapso.. RECOMENDACIONES PREVIAS Un óptimo y duradero desempeño del sistema EIFS, depende por una parte de la adecuada instalación de las placas h16 NOVIDESA, la buena selección los insumos que intervienen en su fijación y la calidad de las materias primas de su acabado, y por otra parte depende en gran medida de la durabilidad estabilidad y de las condiciones del sustrato al cual se va a adherir.. Para construcción en seco, elaborada con tableros de yeso, fibrocemento y OSB (Oriented Strand Board) podrá también efectuarse la fijación por medio de tornillos autotaladrantes y arandelas de acero zincado ligándose a los perfiles metálicos del sistema. FIJACIÓN ADHESIVA En el caso de sistemas tradicionales como de mampostería y concreto Las placas h16 se colocarán mediante productos adhesivos al substrato mediante de algún adhesivo a base de agua como la base de cemento flexible Basecoat, o pega azulejo, pegamento no más clavos para ciertos casos. Tratandoce del Baseoat, una vez preparada la mezcla, con una llana dentada aplicar adhesivo base agua El basecoat o cemento flexible acrílico autocurable, es un eficiente sistema de fondeo para superficies porosas y semiporosas con ciertas irregularidades (concreto, mortero, bock o tabique), y permiten recibir aca. 7. así como de golpes donde los cantos rectos y perfiles pueden dañarse irremediablemente. Su almacenaje debe ser de la misma manera como han sido transportados y recibidos.. Antes de iniciar cualquier trabajo, examine las áreas que van a ser revestidas con h16, NO PROCEDA con el trabajo hasta que las superficies y condiciones cumplan con las recomendaciones generales.. TRANSPORTACIÓN Las placas aislantes h16 NOVIDESA se envían en paquetes (“pallets” con 48 piezas) transportados en vehículos de carga cerrados, esto con el objetivo de protegerlas del polvo y daños mientras están en tránsito a su obra.. Todos los materiales deben ser utilizados siguiendo las instrucciones del fabricante y se recomienda que analizar las especificaciones antes de decidir si será el más adecuado en cada caso. Se recomienda preparar la superficie antes de iniciar la instalación, para garantizar un mejor resultado.. El pallet deberá ser desempaquetado cercano al área de uso y previo a su instalación.. 4.

(6) Guía de instalación para Muros Existentes. PREPARACIÓN DE LA SUPERFICIE. HERRAMIENTAS La selección de herramientas en buen estado es necesaria para complementar una correcta instalación con h16, por eso considere hacer uso de: • Atornillador eléctrico con reversa integrada y embrague de ajuste variable. • Banco de trabajo de aluminio de 60 cm. de altura y soportes no colapsables. • Batidor y mezclador eléctrico de una sola velocidad de 900 w. y 500 RPM de uso pesado para mezclar 60 kgs. de producto con varilla mezcladora de paletas de acero inoxidables. • Cinta métrica metálica de 5 m. de longitud. • Escalera de tijera y telescópica o andamios con ruedas.. Use la herramienta correcta para cada actividad y no la use para fines diferentes al especificado, verifique que se encuentren en buen estado, transpórtelas en cajas diseñadas para ese fin y durante su uso llévelas en una porta herramientas de cinturón. • Escuadra “T” de aluminio en largo de 4 ó 1.22 m. con marcas de medición • Espátulas de hoja de acero inoxidables y mango de goma para acabados en muros y fachadas en 8” y 14”. • Flotador de goma para dar acabado en sistemas de muros y fachadas. • Llana de dentado cuadrado. • Llana dentada para la aplicación de morteros. • Llana lisa con mango de madera de 11 x 5 en acero inoxidable para la aplicación de cemento base. • Martillo de goma para ajustes menores en la instalación. • Navaja Cúter para cortes menores de espuma de paneles. • Nivel magnético de 1.22 m. de longitud, permitirán la nivelacíon y plomeo • Plato pastero (Hawk) de aluminio con mango de madera para la aplicación de cemento base y acabados cementosos. • Serruchín para realizar cortes • Tira líneas “Chalk line” para realizar trazos y marcar niveles en sitio, • Las equivalencias o que considere el personal instalador especializado.. 5. La superficie deberá ser sólida, nivelada, a plomo, libre de polvo, pintura, residuos de aceites o grasas, sarro, jabón, limpiadores, ceras, barnices, selladores, hongos o salitre que pudieran inhibir la adhesión. Si esta es superficie es irregular deberá ser nivelada con mortero, cemento-arena, dejando fraguar antes de iniciar la instalación. En áreas grandes debe respetar o proponer en su caso un patrón de juntas de control. Antes de instalar la placa h16 NOVIDESA, es importante asegurarnos que la superficie sea firme y estable, detectar signos de moho corrosión o pudrición de elementos y de existir será necesario sea reparado o reemplazo. En el caso que sea necesario instale el andamiaje adecuado cerciorándose que se encuentra en óptimas condiciones de uso. Proteja con cinta adhesiva de enmascarar y cubiertas de plástico (polietileno) en áreas de puertas, ventas o celosías, previo a iniciar la aplicación. Asegúrese de contar en el sitio de la obra los materiales indicados.. En áreas grandes debe respetar o proponer en su caso un patrón de juntas de control.. INSTALACIÓN DE h16 EN MURO TRAZO Y NIVELACIÓN Con la finalidad de obtener un buen resultado en la apariencia del sistema EIFS es indispensable que los muros que recibirán la placa h16 Novidesa estén a plomo y a nivel, esto se logra marcando trazos verticales y horizontales de referencias sobre el muro previamente limpio de impurezas. El trazo vertical o a plomo se efectúa colocando un clavo en la parte más alta del muro. Amarrar al clavo la cuerda del plomo, de forma que cuelgue libremente cerca del piso. Después ponga otro clavo donde indica la marca de plomo. Extender entre ambos puntos la cuerda del tiralíneas y marcar. El trazo horizontal o a nivel deberá efectuarse mediante una marca a cualquier altura en uno de los muros. Llevar a esa marca el nivel de manguera (transparente y con agua) hacerla coincidir con el nivel de agua.. 6.
