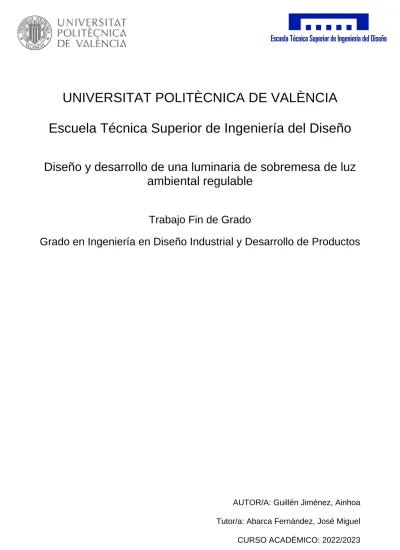

UNIVERSITAT POLITÈCNICA DE VALÈNCIA Escuela Técnica Superior de Ingeniería del Diseño
Diseño y desarrollo de una luminaria de sobremesa de luz ambiental regulable
Trabajo Fin de Grado
Grado en Ingeniería en Diseño Industrial y Desarrollo de Productos
AUTOR/A: Guillén Jiménez, Ainhoa Tutor/a: Abarca Fernández, José Miguel CURSO ACADÉMICO: 2022/2023
DISEÑO Y DESARROLLO DE UNA LUMINARIA DE SOBREMESA DE LUZ AMBIENTAL REGULABLE
RESUMEN
El uso de lámparas de sobremesa puede aportar funcionalidades más allá de conseguir unos niveles de iluminancia adecuados. Funciones como la creación de ambientes luminosos pueden favorecer el bienestar de los usuarios incitando la relajación.
El objetivo de este proyecto es diseñar una luminaria LED de sobremesa que permita la regulación de los parámetros luminosos en función de las necesidades de los usuarios. Para esto se aplicarán criterios de Ecodiseño de cara a conseguir un producto más sostenible. El alcance del proyecto abarcará todas las fases del proceso de diseño necesarias para lograr un producto completo y viable.
PALABRAS CLAVE
Luminaria; LED; Sostenibilidad; Ambiente; Estrés
DESIGN AND DEVELOPMENT OF A DIMMABLE TABLE LIGHT ABSTRACT
The use of table lamps can provide functionalities beyond achieving adequate illuminance levels. Functions such as the creation of luminous atmospheres can promote the well-being of users by encouraging relaxation.
The aim of this project is to design a tabletop LED lamp that allows luminous parameters to be regulated according to the needs of the users. Ecodesign criteria will be applied to achieve a more sustainable product. The scope of the project will cover all the phases of the design process to achieve a complete and viable product.
KEYWORDS
Lamp; LED; Sustainability; Ambient; Stress
DISSENY I DESENVOLUPAMENT D'UNA LLUMINÀRIA DE SOBRETAULA DE LLUM AMBIENTAL REGULABLE
RESUM
L'ús de llums de sobretaula pot aportar funcionalitats més enllà d'aconseguir uns nivells d'iluminancia adequats. Funcions com la creació d'ambients lluminosos poden afavorir el benestar dels usuaris incitant la relaxació. L'objectiu d'este projecte és dissenyar una lluminària LED de sobretaula que permeta la regulació dels paràmetres lluminosos en funció de les necessitats dels usuaris. Per a açò s'aplicaran criteris d'Ecodiseño de cara a aconseguir un producte més sostenible. L'abast del projecte comprendrà totes les fases del procés de disseny necessàries per a aconseguir un producte complet i viable.
PARAULES CLAU
Lluminària; LED; Sostenibilitat; Ambient; Estrés
A mi tutor Miguel, gracias por todo tu esfuerzo y dedicación, que ha ayudado a que este proyecto llegue a buen puerto
A Isabel, por hacer que la normativa y el aspecto técnico parezca más fácil de lo que probablemente es. Gracias por estar ahí cuando lo necesitaba.
A mis padres y mi hermana Leire, gracias. Por todo vuestro apoyo incondicional, por sonreír conmigo en las subidas y ayudarme a levantarme una vez más al caer en las bajadas.
A mi gata Siri, fiel compañera de estudio estos cuatro años y casi tan merecedora del título como yo.
