Estudio experimental de la erosión local aguas abajo de una poza disipadora en un modelo físico en escala reducida 1/30”

(1)

i

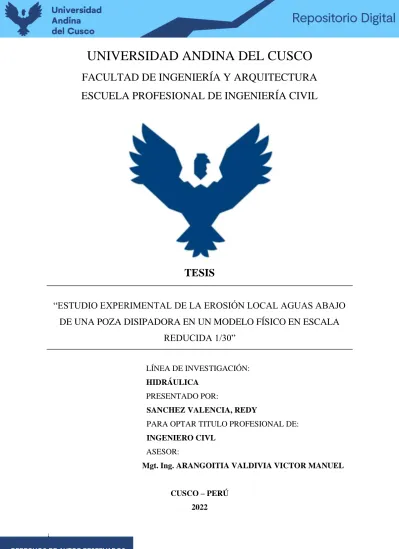

FACULTAD DE INGENIERÍA Y ARQUITECTURA ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

TESIS

“ESTUDIO EXPERIMENTAL DE LA EROSIÓN LOCAL AGUAS ABAJO DE UNA POZA DISIPADORA EN UN MODELO FÍSICO EN ESCALA

REDUCIDA 1/30”

LÍNEA DE INVESTIGACIÓN:

HIDRÁULICA PRESENTADO POR:

SANCHEZ VALENCIA, REDY

PARA OPTAR TITULO PROFESIONAL DE:

INGENIERO CIVL ASESOR:

Mgt. Ing. ARANGOITIA VALDIVIA VICTOR MANUEL

CUSCO – PERÚ 2022

(2)

DEDICATORIA

A Dios todo Poderoso, por guiarme y permitirme llegar a este momento tan especial en mi vida, por estar conmigo en cada paso que doy e iluminar mi mente, y por haber puesto en mi camino a aquellas personas que han sido mi soporte y compañía durante todo proceso de mi estudio.

A mis padres Gregorio Sanchez Condori y Eulalia Valencia Quispe por ser las personas que me han acompañado durante todo mi trayecto estudiantil y de vida, que con sus consejos han sabido guiarme y han velado por mí durante este arduo camino.

Gracias porque son el impulso de mi vida y con su coraje y esfuerzo me inspiraron para ser mejor cada día.

A Ing. Luis Castro

A mis tíos Alfredo Sanchez Condori y Eliana Quispe Ccama por ser las personas que me han apoyado incondicional durante la ejecución de la Tesis.

A mis amigos y amigas que con sus palabras y sobre todo su tiempo me han acompañado a lo largo de este camino y que han sido y seguirán formando parte

importante de mi vida.

(3)

AGRADECIMIENTO

En primera instancia agradezco infinitamente a Dios, por haberme dado fuerza y valor para culminar esta etapa de mi vida. Sencillo no ha sido el proceso, pero

Agradezco también la confianza y el gran apoyo brindado por parte de mis padres, que sin duda alguna me han demostrado su amor en el trayecto de mi vida.

Al Dr. Julio Martín Kuroiwa Zevallos e Ing. Luis Fernando Castro Inga, COASESORES de esta tesis, por haberme concedido la gran oportunidad de formar parte del equipo de investigación del Prestigioso Laboratorio Nacional de Hidráulica, y brindarme las facilidades para desarrollar este trabajo.

A mis compañeros y amigo: Leonardo Jesús, Martin Adrián, Ricky Jhan, Erick quienes me apoyaron incondicionalmente en la construcción del Modelo físico y etapa experimental, sin ustedes no hubiera sido posible.

A mis tíos Alfredo y Eliana por su hospitalidad brindada durante los últimos años y a todos los docentes que me guiaron en toda mi formación como estudiante. A mi asesor Mg. Ing.

Arangoitia Valdivia Víctor Manuel por su paciencia y enseñanzas para poder realizar esta tesis.

(4)

RESUMEN

El propósito de esta investigación es evaluar la erosión local, aguas abajo de poza disipadora en un modelo físico a escala reducida 1/30, con la finalidad es estudiar la erosión local, mediante estudios experimentales se construyó un modelo físico, para tal fin se realizó 6 ensayos con los siguientes caudales 29.54 l/s, 63.39 l/s, 105.34 l/s, 148.23 l/s, 189.56 l/s y 232.65 l/s, Se consideró un nivel aguas arriba constante de 0.32 m y los siguientes niveles aguas debajo de 0.049 m, 0.084, 0.121 m, 0.115 m, 0.182 m y 0.219 m respectivamente, con aberturas de compuertas promedio de 0.011 m, 0.0256 m, 0.0451 m, 0.0681 m, 0.094 m y 0.128 m respectivamente; Los ensayos se realizaron bajo las condiciones de un flujo subcrítico, manteniendo un numero de Froude ente 0.017 a 0.453, y Reynolds entre 6895.043 a 202540.5, considerando como un flujo supercrítico, para los ensayos se empleó un canal de sección rectangular de 13.00 m de largo, 1.90 m de ancho y 1.90 m de altura, con una pendiente de 0.0008m/m; para las mediciones de velocidad del flujo se usó el Acoustic Dopler Velocimeter (ADV); para evaluar la erosión, se consideró un lecho compactado con arena cuasi uniforme con d50= 0.24 mm y módulo de fineza de 2.16 para cada ensayo.

Como resultados de la investigación se determinó la erosión máxima para los 6 ensayos, en 8 h, 10 h, 10 h, 8 h, 10 h y 10 horas respectivamente, y la erosión observada son 0.023 m, 0.073 m, 0.110 m, 0.166 m, 0.209 m y 0.244 m m respectivamente, también se demostró que la erosión en función del tiempo crece logarítmicamente en los 5 últimos ensayos, mas no se cumple lo mismo en el ensayo correspondiente al caudal 29.54 l/s. En cuanto a los perfiles de velocidad, no se asemejan a ninguno de perfiles encontrados por Nik Hassan y Rangaswami Narayanan quien investigo un caso similar en donde evaluaron los perfiles de velocidad.

(5)

ABSTRACT

The purpose of this research is to evaluate the local erosion, downstream of the dissipating pool in a physical model at a reduced scale of 1/30, with the purpose of studying local erosion, through experimental studies a physical model was built, for this purpose a 6 tests with the following flows 29.54 l/s, 63.39 l/s, 105.34 l/s, 148.23 l/s, 189.56 l/s and 232.65 l/s, a constant upstream level of 0.32 m and the following downstream levels were considered of 0.049 m, 0.084, 0.121 m, 0.115 m, 0.182 m and 0.219 m respectively, with average gate openings of 0.011 m, 0.0256 m, 0.0451 m, 0.0681 m, 0.094 m and 0.128 m respectively; The tests were carried out under the conditions of a subcritical flow, maintaining a Froude number between 0.017 to 0.453, and a Reynolds number between 6895.043 and 202540.5, considering it as a supercritical flow, for the tests a channel with a rectangular section of 13.00 m long was used.

, 1.90 m wide and 1.90 m high, with a slope of 0.0008m/m; for flow velocity measurements, the Acoustic Dopler Velocimeter (ADV) was used; To evaluate erosion, a compacted bed with quasi-uniform sand with d50= 0.24 mm and a fineness modulus of 2.16 was considered for each test.

As results of the investigation, the maximum erosion was determined for the 6 tests, at 8 h, 10 h, 10 h, 8 h, 10 h and 10 hours respectively, and the observed erosion is 0.023 m, 0.073 m, 0.110 m, 0.166 m , 0.209 m and 0.244 mm respectively, it was also shown that the erosion as a function of time grows logarithmically in the last 5 tests, but the same is not true in the test corresponding to the flow rate of 29.54 l/s. Regarding the speed profiles, they do not resemble any of the profiles found by Nik Hassan and Rangaswami Narayanan who investigated a similar case where they evaluated the speed profiles.

(6)

INTRODUCCIÓN

A lo largo de muchas décadas se ha venido haciendo investigación con respecto a la erosión local, logrando avances en el conocimiento de esta misma, prestándose especial atención a ciertos casos comunes como, por ejemplo, la erosión localizada aguas abajo de captaciones, represas, compuertas y pozas disipadoras, etc. Los estudios de estas investigaciones tienen mucho en común ya que se trata de uno de los fenómenos encontrados frecuentemente en obras ubicadas en cauces de ríos, es la erosión local, a la vez constituye uno de los problemas más frecuentes que debe enfrentar quien diseña estructuras en cauces, donde existe una compleja interrelación entre el agua, estructura y lecho.

En la presente Tesis “ESTUDIÓ EXPERIMENTAL DE LA EROSIÓN LOCAL AGUAS ABAJO DE UNA POZA DISIPADORA EN UN MODELO FÍSICO EN ESCALA REDUCIDA 1/30”, se estudiara la erosión local debido a la operación de 4 compuertas, la primera compuerta es de 0.25 m de ancho, la segunda y la tercera son de 0.50 m de ancho y la cuarta es de 0.269 m de ancho, el control de aguas arriba se controla con las compuertas circulares que corresponden al barraje móvil, las compuertas están elaboradas de acero rectangular 1”x 3 mm de espesor, con pantalla de plexiglás de 6 mm de espesor, el tirante aguas abajo se controlara con una placa deslizante y el control de caudal se realizara con la ayuda de un limnimetro que se encuentra en el vertedero rectangular, que se encuentra aguas arriba de la zona de experimentación. El fenómeno de erosión local, se debe a un chorro de agua horizontal que fluye sobre un solado rígido (poza de disipadora), hacia un lecho móvil erosionable no cohesivo, el chorro es producido por el flujo a atraviesa las compuertas radiales, dicha compuerta a su vez regula el nivel de aguas, según ha sido indicado, esta investigación permitirá explicar algunos aspectos del fenómeno de erosión local, basándose en el estudió “ESTUDIO EN MODELO FÍSICO DE LA PRESA DERIVADORA DEL PROYECTO CENTRAL HIDROELÉCTRICA NAPO MAZÁN (IQUITOS)”.

(7)

Figura 1: Detalle de Compuertas

Nota. Detalle de compuertas del barraje móvil

Se tiene como objetivo principal estudiar la variación de la erosión respecto al tiempo, después de un solado rígido (poza de disipación energía) analizando el efecto de la velocidad a la salida de la poza de disipación, y teniendo como variables de flujo; la abertura de la compuerta, y el tirante aguas arriba y abajo, y como variables de frontera o contorno; las características del material de lecho, la velocidad, la presión y el tiempo. Para ello se ha elaborado un análisis teórico del proceso de erosión local y se han ejecutado pruebas sobre un modelo físico especialmente diseñado que permitieron verificar las hipótesis planteadas.

Para la siguiente investigación se realizó una recopilación de información acerca de investigaciones relacionadas con erosión local, entre ellas tenemos a la investigación realizada por Hunter Rouse realizada en 1939, estudió la incidencia de un chorro de agua dirigido verticalmente hacia un lecho de arena. Emmet Loursen estudió el efecto de un chorro horizontal sobre un lecho de arena, publico sus resultados en 1952. S.chatterjee y S. Ghosh realizó una investigación de un chorro de pared horizontal que fluye sobre solado rígido para luego ingresar hacia un lecho de arena móvil, en sus ensayos no vario la longitud del solado, publicando sus resultados en 1980. Nik Hassan y Rangaswami Narayanan investigaron el mismo caso que S.

Chatterjee y S. Ghosh, variando la longitud del solado, publicaron sus resultados en 1985.

Giuseppe Oliveto y Victor Cumuniello en el 2009 realizaron una investigación que se centra en la evolución temporal y espacial de la socavación local debajo de los aliviaderos de baja carga.

Los experimentos de flujo constante se realizaron en un canal recto rectangular de 1 m de ancho

(8)

y 20 m. El chorro fue generado por un aliviadero de cresta conopial seguido de una poza tranquilizadora de escalón positivo. Generalmente se probaron lechos arenosos casi uniformes, pero también se realizaron pruebas adicionales con un lecho especial de esferas de plomo.

Luego, se propuso modelos empíricos para estimar: 1 la profundidad máxima de socavación en la etapa de cuasi-equilibrio y su distancia horizontal desde el borde de la cubeta tranquilizadora;

2 la variación temporal de la profundidad de socavación; y 3 los perfiles de socavación axial.

La propuesta las ecuaciones concuerdan bien con los datos experimentales.

Miranda Miyazaki y Sanchez Valencia, 2021, estudiaron el salto hidráulico tridimensional utilizando modelos físicos y numéricos, se realizaron pruebas de laboratorio de hasta 15 horas de duración en un canal de 1.9 m de ancho y de 14 m de largo. 4 compuertas producían un salto hidráulico sumergido en la poza disipadora, se probaron para su validación propósitos; el estudio se centró en la evolución temporal de la profundidad de la erosión máxima aguas abajo de la poza disipadora y la eficiencia de los modelos numéricos pare reproducir fenómenos como la turbulencia. El desarrollo de la presente tesis de investigación consta de los capítulos mostrados a continuación.

Capítulo I: Planteamiento del Problema: Se describe el problema tanto general como los específicos, las justificaciones, los objetivos, las hipótesis, las variables, y las limitaciones de la investigación.

Capítulo II: Marco Teórico: En este capítulo, se presentan investigaciones relacionadas con el tema tomadas como antecedentes, así también se desarrollan los aspectos teóricos pertinentes.

Capítulo III: Metodología: En este capítulo, se señala el tipo, el nivel y método de la investigación, se indica también el diseño de la investigación, la población y la muestra, los instrumentos de recolección de datos e instrumentos de ingeniería, sus procedimientos respectivos, análisis de datos y el flujograma de ingeniería.

Capítulo IV: Resultados: Se desarrolló el análisis e interpretación de los resultados, para corroborar las hipótesis y cumplir los objetivos planteados. En éste se presenta resúmenes de los resultados obtenidos.

Capítulo V: Discusión: Este capítulo indica el contraste de los resultados con el marco teórico, comentarios de los resultados, aporte de la investigación, las conclusiones, recomendaciones producto de la investigación, los anexos y apéndices.
