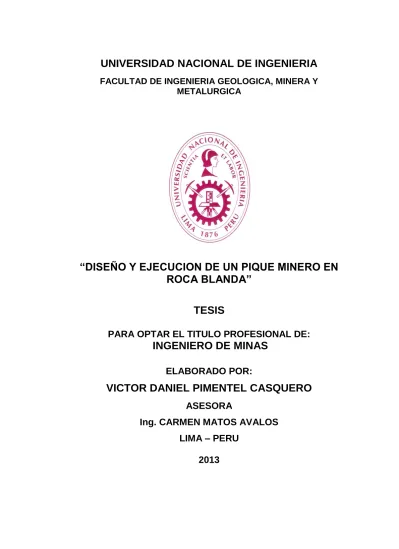

UNIVERSIDAD NACIONAL DE INGENIERIA
FACULTAD DE INGENIERIA GEOLOGICA, MINERA Y METALURGICA
“DISEÑO Y EJECUCION DE UN PIQUE MINERO EN
ROCA BLANDA”
TESIS
PARA OPTAR EL TITULO PROFESIONAL DE:
INGENIERO DE MINAS
ELABORADO POR:
VICTOR DANIEL PIMENTEL CASQUERO
ASESORA
Ing. CARMEN MATOS AVALOS
LIMA – PERU
DEDICATORIA
A Dios, supremo creador de todas las cosas, por ser la luz en mis
sueños y lumbrera en mi camino.
A mi Madre Maria Jesus, por su apoyo incondicional, con su esfuerzo y
trabajo para enseñarme a inclinar mi corazón a Dios, por cada consejo
que me ha dado para alcanzar esta meta.
A mis hermanos Omar y Carlos que me han dado palabras de ánimo y
gran estimulo, motivándome en el largo camino de la carrera.
A mis sobrinos Gabriel, Raymond, Aaron y Armando quienes me
inspiraron para llegar a triunfar y le sirva de ejemplo, escalando peldaños,
AGRADECIMIENTO
Al término en esta etapa de mi vida, quiero dar un profundo
agradecimiento a la Ing. Carmen Matos Avalos, que por su ayuda, apoyo
RESUMEN
Cementos Pacasmayo SAA (CPSAA) está desarrollando el proyecto
de extracción de fosfatos en la concesión minera Bayovar No 9, ubicada
en el distrito y provincia de Sechura, departamento de Piura, y desea
realizar pruebas metalúrgicas para lo cual requiere obtener muestra de 10
toneladas de mineral fresco del interior del yacimiento por cada capa e
intercapa.
Para la extracción del mineral se ha decidido emplear un pique
exploratorio, por lo que se ha desarrollado la ingeniería básica y de detalle
durante la elaboración y ejecución del pique para el muestreo de
Minerales de Fosfatos.
Los parámetros de diseños asumidos para el presente estudio, es a partir
de los ensayos ejecutados en el Estudio Conceptual del Método de
El proyecto pique de muestreo Bayovar N° 9, se ha seleccionado el punto
de perforación de perforación de diamantina N°-CP-428, el cual atraviesa
siete unidades litológicas, alcanzando una profundidad de 89.05 mt.
La longitud del pique es de 55 ml de profundidad en una sección de 2.5m
x 1.5m, en forma rectangular, para lo cual se diseñaron tres métodos de
sostenimiento, ejecutándose la última propuesta desarrollado con placas
de concreto prefabricado.
El primer diseño se elaboró con el uso de 50 cuadros de madera para el
sostenimiento, divididos en 4 tramos. El segundo diseño se elaboró con el
uso de elementos de concreto prefabricado en los primeros 6 metros y
luego el uso de estructuras de concreto, con la utilización de malla de
doble torsión. Siendo el tercer y último diseño, se desarrolló con el
vaciado de concreto en los primeros 6 metros y luego el uso de placas de
concreto prefabricados, mas el uso pernos de Hydrabolt.
La ejecución fue en dos etapas, la primera se desarrolló vaciados de 2m
cada uno hasta llegar a los 8 m de profundidad; la segunda se prepararon
placas de concreto de sección de 2.5 m x 0.5 m x 0.05, siendo esta la más
amplia; y la pequeña con una longitud de 1.5 m x 0.7 x 0.05, lo cual son
fijadas en las paredes de la excavación e instalados mediante pernos de
roca tipo Hydrabolt con una malla doble torsionada de una cocada de 6 x
8 lo cual también será fijada en las paredes de la excavación. Como
complemento, para efectos de facilidades en el tránsito de las personas,
instalaran cuadros de madera, espaciados a cada 2 m lo cual serian 24
tramos, atendiendo a esta, a sus características geológicas, geotécnicas y
el grado de dificultad para la excavación.
En total se requirió 14 personas, divididos en dos turnos de 10 horas cada
una; la obra demando un tiempo total de 150 días calendarios que incluye
desde la movilización al terreno hasta la recolección de la muestra. El
ABSTRACT
Cementos Pacasmayo SAA (CPSAA) is developing the phosphate
mining project in the mining concession Bayovar No 9, located in the
district and province of Sechura, department of Piura, metallurgical testing
and want to get sample which requires 10 tons of Fresh mineral deposit
inside each layer and interlayer.
For the extraction of the mineral has been decided to use a chop
exploratory, so has developed the basic and detailed engineering for the
development and implementation of pique for sampling Phosphate
Minerals.
The design parameters assumed for this study is based on trials carried
out in the Scoping Study of mining method of Bayovar phosphates.
The project foundered Bayovar sample No. 9, was selected point of
diamond drilling rig No. CP-428, which crosses seven lithological units,
reaching a depth of 89.05 m Chop length is 55 ml of depth on a 2.5mx
support, running the latest proposal developed with precast concrete
slabs.
The first design was developed with the use of 50 wooden boxes for the
support, divided into 4 sections. The second design was developed with
the use of precast concrete elements in the first 6 meters and then the use
of concrete structures, using double twist mesh. As the third and final
design, development pouring concrete within 6 meters and then using
prefabricated concrete slabs, but the use Hydrabolt bolts.
The execution was in two stages, the first is emptied development of 2m
each up to 8 m in depth, the second concrete slabs were prepared section
of 2.5 mx 0.5 mx 0.05, being the largest, and the small with a length of 1.5
mx 0.7 x 0.05, which are fixed to the walls of the excavation and rock bolt
installed through a mesh type Hydrabolt a double twisted spacing in 6 x 8
which will also be fixed to the walls of the excavation. As a complement,
for purposes of transit facilities in the people, to the bottom of the bucket
under and for the extraction of material, wooden boxes were installed,
spaced every 2 m which would be 24 sections, based on this, to its
geological, geotechnical and degree of difficulty in excavation.
In total it took 14 people, divided into two shifts of 10 hours each, the work
demanded a total time of 150 calendar days including mobilization from
the field to sample collection. The exploratory pique Bayovar No. 9, have a
INDICE
DEDICATORIA i
AGRADECIMIENTO ii
RESUMEN iii
ABSTRACT vi
INDICE viii
INTRODUCCION 1
CAPITULO I: GENERALIDADES 3
1.1 MEMORIA DESCRIPTIVA 3
1.1.1 Ubicación y Accesos 3
CAPITULO II: GEOLOGIA 5
2.1 GEOLOGIA 5
2.1.1 Estratigrafía 5
2.1.2 Geología Estructural 7
2.1.3 Hidrología 7
2.2 GEOTECNIA 8
2.3 ROCAS BLANDAS 11
CAPITULO III: DESCRIPCION DEL PROYECTO 13
3.1 UBICACION 13
3.1.1 Topografía 13
3.2 METODOLOGIA DEL TRABAJO 14
3.2.1 Descripción del trazado 17
3.3.1 Ubicación de Instalaciones 19
CAPITULO IV: DISEÑO DE INFRAESTRUCTURA 21
4.1 DISEÑO DE LAS INSTALACIONES 21
4.1.1 Comedor, Oficina y Almacén 21
4.1.2 Taller de Prefabricados, Vestuario, Baño y Maquinas 22
4.1.3 Tanque de Agua 22
4.1.4 Castillo 22
4.2 ZAPATA DEL CASTILLO 23
4.2.1 Diseño de la Cimentación 23
4.2.2 Parámetros de Sitio 24
4.2.3 Análisis de la Cimentación 27
4.2.4 Estructura Propuesta 33
4.2.5 Calculo Estructural 34
4.2.6 Resultados Obtenidos 37
4.3 DISEÑO DEL COLLAR 37
4.3.1 Datos Generales de la Estructura 37
4.3.2 Datos Geométricos de Grupos y Plantas 37
4.3.3 Coeficientes Parciales de Seguridad y Combinación 40
4.3.4 Resultados Obtenidos 43
4.4 WINCHE 43
4.4.1 Zapata del Winche 43
4.4.2 Análisis de Cimentación 45
4.4.3 Estructura de Propuesta 51
4.4.4 Calculo Estructural 52
4.4.5 Resultados Obtenidos 54
CAPITULO V: DISEÑO DE EXCAVACION 56
5.1 GENERALIDADES Y OBJETIVOS 56
5.2 TRABAJOS REALIZADOS Y LIMITACIONES 56
5.2.1 Criterios de Diseño 57
5.2.2 Excavación Subterránea 57
5.3 DISEÑO DE SOSTENIMIENTO CON ENCRIBADO DE MADERA 58
5.4 DISEÑO DE VIGAS 60
5.4.1 Materiales Utilizados 61
5.5 RENDIMIENTOS 69
5.5.1 Determinación del Ciclo de Excavación 69
5.6 APLICACIÓN DE PERNOS TIPO HYDRABOLT 75
5.6.1 Pruebas de Arranque para el Esfuerzo a la Tensión 77
5.7 FACTOR DE SEGURIDAD 77
5.8 DISEÑO DE SOSTENIMIENTO CON VIGAS DE CONCRETO PREFABRICADO Y MALLA DE DOBLE TORSION 79
5.8.1 Criterios de Diseño 79
5.8.2 Excavación Subterránea 80
5.8.3 Sostenimiento 81
5.8.3.1 Pernos de Sostenimiento Tipo Hydrabolt 82
5.8.3.2 Fibra de Acero 82
5.8.3.3 Entablado de División 83
5.8.3.4 Cuadrilla de Trabajo Típica 83
5.8.4 Ciclo de Excavación 83
5.9 DISEÑO DE SOSTENIMIENTO CON PLACAS DE CONCRETO PREFABRICADO Y MALLA DE DOBLE TORSION 84
5.9.1 Criterios de Diseño 84
5.9.2 Excavación Subterránea 85
5.9.3 Sostenimiento 86
5.9.3.1 Cuadrilla de Trabajo Típica 86
5.9.4 Ciclo de Excavación 87
CAPITULO VI: SERVICIOS MINEROS 88
6.1 DETERMINACION DE LA ILUMINACION 88
6.1.1 Instalación Eléctrica 89
6.2 DETERMINACION DE LA VENTILACION 90
6.2.1 Demanda de Aire 90
6.2.2 Necesidades de Aire de Acuerdo a Diferentes Altitudes 91
6.2.3 Sistema de Ventilación Requerida 92
CAPITULO VII: GESTION OPERACIONAL 96
7.1 GENERALIDADES 96
7.2 SISTEMA DE GESTION DE SEGURIDAD Y SALUD OCUPACIONA98
7.2.1 Aspectos generales 98
7.3 GESTION DE CALIDAD 107
7.3.1 Propósito y Alcance 107
7.3.2 Antecedentes de la Empresa 107
7.3.3 Política de Calidad de la Empresa 108
7.4 ORGANIGRAMA 110
7.4.1 Matriz de Responsabilidad 111
7.4.2 Sistema de Gestión de la Calidad 111
CAPITULO VIII: PRESUPUESTO 114
8.1 RESUMEN 114
CAPITULO IX: CRONOGRAMA 121
9.1 RESUMEN 121
CAPITULO X: EJECUCION DEL PIQUE MINERO 125
10.1 ANTECEDENTES 127
10.2 LUGAR DE TRABAJO 128
10.3 OPERACIONES 129
CAPITULO XI: METODOLOGIA 131
11.1 FUNDAMENTO 131
11.2 PRESENTACION DE LA OFERTA 131
11.3 LIMITACIONES DE LOS DOS PRIMEROS SISTEMAS 132
11.4 EXCAVACION SUBTERRANEA 133
11.5 INGRESO AL PIQUE 134
11.6 COLOCACION DE DESCANSOS, ESCALERAS Y DIVISION DE
CAMINO 136
11.7 COLOCACION DE PLACAS PREFABRICADOS CON PERNOS DE ROCA TIPO HYDRABOLT Y MALLA DE DOBLE TORSION 139
11.8 VENTILACION 141
11.9 WINCHE 142
11.11 GASES 143
11.12 PLACAS DE CONCRETO 143
11.13 CONTROL DE RUIDOS 144
CAPITULO XII: RESULTADOS 145
12.1 RESULTADOS 145
XIII CONCLUSIONES 147
XIV RECOMENDACIONES 148
XV BIBLIOGRAFIA 149
INTRODUCCION
Cementos Pacasmayo SAA (CPSAA) está desarrollando el proyecto
de fosfatos en la concesión minera Bayovar No 9 y desea realizar pruebas
metalúrgicas, muestra de 10 toneladas de mineral fresco del interior del
yacimiento por cada capa e intercapa, estas fueron obtenidas desde la
capa 0 hasta la capa 4 (mantos), para la extracción del mineral se ha
decidido emplear un pique exploratorio, hasta alcanzar la capa cuatro (4)
ubicada a 55.96 m de profundidad considerada la mas profunda.
CPSAA ha solicitado el Estudio y Ejecución del Pique, para el Muestreo
de Minerales de Fosfatos. Los parámetros de diseños asumidos para el
presente estudio, es a partir de los ensayos ejecutados en el Estudio
Conceptual del Método de Minado de los Fosfatos de Bayovar (SVS, Julio
de 2009).
CPSAA ha desarrollado estudios geológicos con 156 perforaciones
diamantinas, con la finalidad de cuantificar la reserva de minerales de
CP-428 que cuenta con mayor ley de fosfato y ha interceptado las capas: S,
S1, 0A, 0, 1, 1A, 2, 2A, 3, 3A, 4, 5, 6, y 7, a la vez esta perforación ha
alcanzado 89.05 m de profundidad.
Según la evaluación hidrogeológica efectuada por consultores de
Cementos Pacasmayo, la superficie de la napa freática estaría en 50m de
profundidad aproximadamente, lo cual al ejecutar la obra, se encontró a
52m.
El pique minero tiene por objetivo obtener muestras para pruebas
metalúrgicas que desarrollara Jacobs Engineering y FL Smidth en el
CAPITULO I: GENERALIDADES
1.1 MEMORIA DESCRIPTIVA
1.1.1 Ubicación y Accesos
El Proyecto Bayovar se ubica en el distrito y provincia de Sechura,
departamento de Piura, aproximadamente a 900 km al norte de la ciudad
de Lima y a 110 km al sur de la ciudad de Piura.
El acceso al área del proyecto (ver plano 01-01) es:
Descripción Km Condición
Lima-Cruce Bayovar Piura (Km 902) 902 Asfaltado buen estado.
Cruce Bayovar Piura-Desvío Proyecto 37 Asfaltado en regular
estado.
Desvío Proyecto – Proyecto Bayovar 12 Afirmado en un buen
estado.
El área de las exploraciones que se desarrollan es de 4890 Ha, que
forman parte de la concesión Bayovar 9.
Las coordenadas de la concesión Bayovar N° 9 son las siguientes:

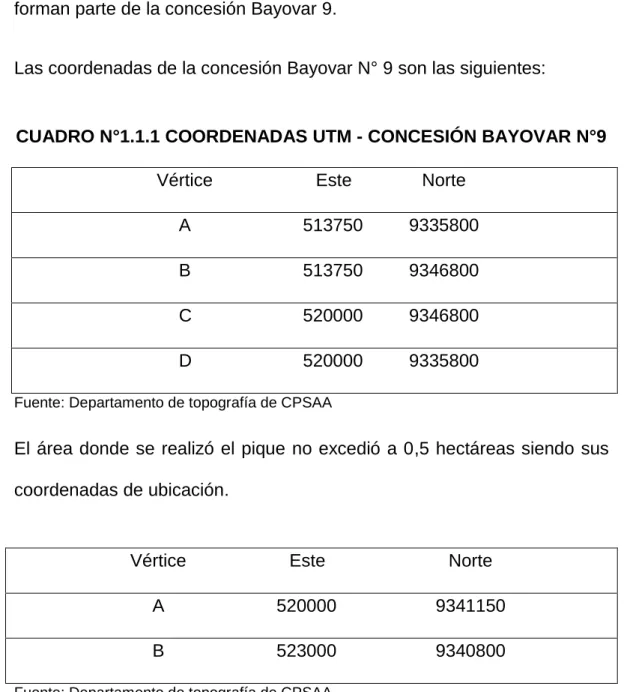

CUADRO N°1.1.1 COORDENADAS UTM - CONCESIÓN BAYOVAR N°9
Vértice Este Norte
A 513750 9335800
B 513750 9346800
C 520000 9346800
D 520000 9335800
Fuente: Departamento de topografía de CPSAA
El área donde se realizó el pique no excedió a 0,5 hectáreas siendo sus
coordenadas de ubicación.
Vértice Este Norte
A 520000 9341150
B 523000 9340800
CAPITULO II: GEOLOGIA Y GEOTECNIA
2.1 GEOLOGIA
Regionalmente se ha identificado tres formaciones geológicas que
tienen predominio, en la zona la Formación Miramar del Plioceno
compuesto por areniscas con abundantes coquinas y conchales, el
espesor de esta unidad en algunos sectores llega hasta 37 m
aproximadamente. La Formación Zapallal del Mioceno Medio, tiene mayor
grosor y de extensión regional, está compuesto por una secuencia de
diatomitas, diatomitas tufáceas y areniscas tufáceas, en esta formación se
caracteriza por presentar horizontes ricas en fosfatos y depósitos eólicos
del Cuaternario Reciente compuesto por arenas eólicas.
2.1.1 Estratigrafia
Según los geólogos T. M. Cheney, G. H. McClellan (1961) el yacimiento
dos miembros principales, sobre estas yace los depósitos eólicos del
cuaternario, a continuación se describe:
a) Formación Zapallal
Miembro Superior: Está constituido por seis paquetes, a continuación se
cita desde el mas reciente al mas antiguo y son: La diatomita Estéril,
diatomita Quechua, zona mineralizada Minerva, diatomita Inca, capa
mineralizada Cero “0” y areniscas fosilíferas Clam Bore; de los cuales las
dos primeras posiblemente han sufrido erosión y la zona mineralizada
Minerva ya esta erosionada en su mayor partes, a continuación se
describe las que se han registrado en el sondeo CP-428.
Miembro Inferior: Está constituido por tres paquetes, diatomita tufacea,
zona mineralizada Diana y diatomita tufacea.
b) Depósito Eólico
Superficialmente compuesto por arena por arena mal gradada, gris parda,
de compacidad suelta a medianamente densa, según el registro de
perforación su espesor es de 7,70 m.
A partir de las secciones geológicas elaboradas por Cementos
Pacasmayo se ha proyectado sobre el plano en superficie las fallas
tienden a agruparse en tres sistemas cuyos rumbos son: N10°-20°E;
N30°-45°E y N40°O, estas no tienen incidencia alguna en el proyecto de
El fenómeno geodinámica en el área de interés es la erosión eólica por el
movimiento del viento de Sur a Norte. Los fenómenos asociados a
agentes hídricos es mínimo, el agente mas importante que podría dar
origen a desprendimiento o deslizamiento del talud son las vibraciones
sísmicas.
2.1.2 Geología Estructural
El proyecto está ubicado entre las unidades morfo estructurales llamada
cordillera de la costa y llanura pre-andina, se caracteriza por llanuras
sub-horizontales con pequeñas ondulaciones (ver plano 02-02).
2.1.3 Hidrología
De acuerdo a la evaluación preliminar para la excavación del pique
minero, podemos concluir:
El rio más próximo al área del proyecto es el Rio Cascajal, cuya
cuenca responde a características de una cuenca endorreica.
Numerosas evidencias que indican la presencia del agua
subterránea existen en las proximidades del área del yacimiento de fosfatos. Estas evidencias son algunos pocos manantiales y
numerosos pozos (entre tubulares, a tajo abierto y mixto) desde donde se extraen importantes caudales de agua subterránea para complementar y abastecer parcialmente las demandas agropecuarias y domesticas de diversos usuarios.
Se identificaron los siguientes acuíferos: Acuífero Aluvial del Valle
En el interior del pique, a través de los 86.00 metros de profundidad de
perforación de diamantina nos detalla que el nivel freático se encuentra a
los 60 m.
2.2 GEOTECNIA
Para estimar las propiedades físicas y mecánicas de los diferentes
materiales, se ha revisado el Estudio Conceptual del Método de Minado
de los Fosfatos de Bayovar, realizado por SVS Ingenieros en Julio de
2009, en dicho estudio se ha efectuado investigaciones de campos por
medio de calicatas y trincheras, así mismo han inspeccionado los testigos
de perforación de los sondeos (295, 303, 307, 313,
318, CP319, 321, 322, 324, 333, 336, 339,
CP-343, CP-374, CP- 375 y CP-431), efectuándose ensayos in situ en los
tajos 313 y 374 y finalmente las muestras han ensayado en el laboratorio
de mecánica de suelos de SVS y laboratorio de mecánicas de rocas de la
Pontificia Universidad Católica del Perú.
Se han efectuado ensayos de densidad in situ (ASTM D-1556), por el
método del cono de arena de 6”, estos se han realizado en el tajo 313
sobre las diatomitas Inca y en el tajo 374 en la capa de arenisca tufácea y
en la diatomita tufácea clara, en el cuadro 2.1 se resumen dichos
resultados. La diatomita Inca tiene una densidad seca de 0,54 g/cm3,
CUADRO 2.1: REPORTE DE DENSIDAD IN SITU
Punto Litología Prof. (m) Coordenadas Humedad (%) D. humedad (g/cm³) D. Seca (g/cm³) Norte Este
0.6 Diatomita Inca 0.3 9339084 515503 34.46 0.72 0.54
D-2 Arenisca Tufacea 0.5 9338267 514999 3.99 1.58 1.52
D-3 Diatomita Tufacea Clara 0.75 9338241 514941 26.42 1.53 1.21
Fuente: PUCP
En el laboratorio de mecánica de suelos de SVS Ingenieros SAC, se han
ensayado siete muestras representativas por el método de Análisis
Granulométrico por Tamizado (ASTM D-422) y Límites de Atterberg
(ASTM D-4318). En el Cuadro 2.2 se muestran los resultados de dichos
ensayos.
CUADRO 2.2: REPORTE DE CLASIFICACIÓN DE SUELOS
Muestra Litología % pasa Malla ASTM Limites de Attergerg SUCS
# 4 # 200 LL% LP% IP%
Tajo 313 Diatomita Inca 100 98.6 159 122 38 MH
Tajo 374 Diatomita Tufacea Clara 100 51.1 94 34 61 CH
Tajo 374-D22 Arenisca Tufacea 100 8.1 0 0 NP SP-SM
D-9-7 Fosfato - Capa 0 100 4.1 0 0 NP SP
Tajo 313-1 Arena 100 1.5 0 0 NP SP
Tajo 313-2 Fosfato - Capa 0 100 2.5 0 0 NP SP
CP-339 Diatomita Tufacea Oscura 100 74.1 44 33 11 ML Fuente: PUCP
Para determinar las propiedades físicas y mecánicas se ha efectuado
ensayos sobre las muestras de perforación diamantina como: CP-303,
muestras de afloramiento Clam Bore (B-1), en el Anexo se resume los
resultados de laboratorio.
Los valores de resistencia a la compresión simple a partir de los índices
de carga puntual para diatomita Inca es de 0,96 MPa, para diatomita
tufacea clara es de 1,24 MPa y para la diatomita tufacea oscura es de
1,06 MPa; el factor de conversión estimada fue 7. Los resultados a partir
de los ensayos de compresión simple son muy parecidos a los valores
estimados por carga puntual, solo las areniscas Clam Bore han alcanzado
23,53 MPa.
Tanto la evaluación geológica, la caracterización geotécnica y los
resultados de los ensayos de laboratorio, ha permitido diferenciar el
yacimiento en cinco unidades geotécnicas, a continuación se describe las
características geotécnicas de cada unidad:
- Unidad Geotécnica depósitos eólicos, compuesto por arena mal
gradada con algo de limo (SP-SM), de color gris, seco, suelta a
medianamente densa hacia la profundidad. El ángulo de fricción
interna estimada varía entre 30° a 33° y la cohesión (MPa) igual a 0.
- Unidad Geotécnica diatomita Inca, clasificada según el sistema SUCS
como limo de alta plasticidad (MH), la pasante a la malla 200 es
98.6%, el porcentaje de limite liquido es 159%, limite plástico es 122%
y índice de plasticidad 38%, la resistencia a la compresión simple
- Unidad Geotécnica la arenisca Clam Bore, grano fino a media, la
resistencia a la compresión simple alcanzado a 23.5 MPa.
- Unidad Geotécnica diatomita tufácea clara, Clasificada según el
sistema SUCS como arcilla de alta plasticidad, color beige (CH), la
pasante a la malla 200 es 51,1%, el porcentaje de limite liquido es
94%, limite plástico es 34% y índice de plasticidad es 61%, la
resistencia a compresión simple llega a 1,51 Mpa.
- Unidad Geotécnica diatomita tufacea a oscura, clasificada según el
sistema SUCS como limo inorgánico con algo de arena fina (ML),
color marrón verdosa, la pasante a la malla 200 es 74.1%, el
porcentaje de limite liquido es 44%, limite plástico es 33% y índice de
plasticidad es 11%, la resistencia a compresión simple varía entre
0.42 a 1,7 MPa.
2.3 ROCAS BLANDAS
Se define como roca blanda a aquellos materiales de origen arcilloso
o limoso que presentan una marcada cementación, y cuyo
comportamiento mecánico se sitúa en un punto intermedio entre los
suelos y las rocas. Dentro de este grupo se incluyen los Esquistos,
Diatomita, Dolomita, Calcitas, Fosfatos. La presencia de este tipo de
materiales en las obras civiles es muy común, lo que hace de especial
interés el estudio de su comportamiento bajo las solicitaciones de la obra
La presencia de un agente cementante “pegando” las partículas de arcilla
o limo, produce un comportamiento intermedio entre los característicos de
las rocas y de los suelos. Por un lado, la cementación permite adquirir una
mayor resistencia y rigidez, mejorando en general sus propiedades
mecánicas. Por esta razón, su comportamiento se denomina comúnmente
“tipo roca”. Sin embargo, los valores de resistencia que se alcanzan no
son muy elevados, por lo que su comportamiento final acaba situándose
en un punto intermedio entre el característico de “tipo roca” y el de “tipo
suelo”.
Otra característica de especial relevancia de las rocas blandas es que son
materiales muy evolutivos, ya que presentan una tendencia muy
importante a modificar su comportamiento, pasando de uno cercano a
“tipo roca” a uno “tipo suelo” en un corto periodo de tiempo. Esta
evolución en su comportamiento mecánico se denomina degradación. El
fenómeno de degradación se caracteriza principalmente por la pérdida de
resistencia del material, cambios en su volumen (expansiones
irreversibles), pérdida de rigidez y la aparición de fisuras por agrietamiento
CAPITULO III: DESCRIPCION DEL PROYECTO
3.1 UBICACIÓN
El proyecto del Pique Exploratorio Bayovar N°9 se encuentra ubicado
en el desierto de Sechura en el distrito de Bayovar, Provincia de Sechura,
Departamento de Piura. El proyecto de se encuentra ubicada en el
CP-428, con las coordenadas siguientes:
CUADRO 3.1
ESTE NORTE
A 520000 9341150
B 523000 9340800
Fuente: Elaboración Propia
3.1.1 Topografía
El levantamiento topográfico fue generado mediante restitución
fotogramétrica a partir de aéreas, esto debido a la extensión de la zona.
Así mismo, se realizó levantamiento convencional en los puntos de
La topografía es plana – ondulada – cóncava (0-4%). Constituido por
madre eólico y aluvial.
3.2 METODOLOGIA DEL TRABAJO
Para elaborar la metodología de trabajo se ha considerado el objetivo
del presente estudio, estableciéndose los siguientes pasos:
A. Recopilación de Información
B. Evaluación de Área del Proyecto.
C. Trabajo de Campo.
D. Trabajo de gabinete.
A. Recopilación de información
Consiste en la obtención de todo tipo de información de fuentes
confiables que aporten directa e indirectamente para las elecciones de los
parámetros.
Se consideró lo siguiente:
Fotografías aéreas.
Coordinación con las demás aéreas que comprende la presente
investigación, es decir se cuenta con información obtenida
recientemente tal como tipo de suelos, características geológicas y
B. Evaluación del área del proyecto
La evaluación se realizo a mediados del mes de setiembre del 2010,
en el cual acompañado por un representante de Cementos Pacasmayo,
donde se detallo los siguientes puntos:
Evaluación del punto de Perforación CP-428, donde daría inicio al
pique exploratorio.
Evaluación del Campamento en la provincia de sechura a 45
minutos de la obra.
Visita al tajo abierto piloto.
FOTOGRAFÍA 3.2.1.- VISTA DEL PUNTO CP 428
FOTOGRAFÍA 3.2.2.- DETALLE DEL CP 428
Fuente: Elaboración Propia
FOTOGRAFÍA 3.2.3.- VISTA DEL TAJO ABIERTO PILOTO
C. Trabajo de Campo
Comprende la evaluación In Situ de las posibilidades de trazo,
teniendo en cuanta mayor conciencia de los accidentes topográficos,
interferencias con obras civiles, inter capas y capas del tajo abierto piloto,
impactos socio-ambientales.
D. Trabajo de Gabinete
Comprende el desarrollo del proyecto (trazo en computadora) en base
a los puntos antes mencionados, esta etapa y la del trabajo de campo
conforman un proceso iterativo hasta la obtención del producto final.
3.2.1 Descripción del Trazado
A continuación se presentan las características de diseño geométrico:
Cuadro. 3.2.1-Características Geométricas Típicas
Largo de la Excavación 2.5 m
Ancho de la Excavación 1.5 m
Longitud del Pique 55 m
Base del Castillo 6.85 m x 4.5 m
Base del Almacén 7 m x 7 m
Base de la Oficina 5 m x 5 m
Base del Comedor 5 m x 5 m
Base del Winche 3 m x 4 m
Base del Ventilador 2 m x 1.56 m
Base del Taller de Prefabricados 10 m x 6 m
Base del Vestuario 5 m x 3.4 m
Base del Toilet 2 m x 2 m
Base de la casa de Maquinas 3 m x 2 m
Fuente: Elaboración Propia
3.3 PIQUE BAYOVAR
Como se observa en la fotografía 3.3.1, el pique de exploración se
encuentra en la zona N° 9 de bayovar donde todo el terreno es desierto,
en la actualidad se encuentra desarrollando una ladrillera la cual lo
ejecuta Cementos Pacasmayo S.A.A viene desarrollando, como se
observa el acceso al CP 428 es un poco accidentado debido a la ausencia
de una carreta vial con las mejores condiciones pero en la actualidad la
empresa VALE viene desarrollando trabajos para el mejoramiento de esta,
estos trabajos serán provisionales ya que la expansión del tajo abierto no
permitirá el ingreso por esta, se observa también la carretera bayovar que
viene desde el cruce que se puede observar en plano 01-01, la ausencia
FOTOGRAFÍA 3.3.1 – BAYOVAR N°9
Fuente: Elaboración Propia
FOTOGRAFÍA 3.3.2 – VISTA DEL PUNTO INICIAL EL PIQUE
Fuente: Elaboración Propia
3.3.1 Ubicación de Instalaciones
Para diseñar la ubicación de las instalaciones se tomo las siguientes
Dirección del viento.- es de Sur a Norte.
Ingreso a la labor.- La vía de acceso que se encontraba en
mejores condiciones seria de sur a norte.
Ubicación del almacén.- se ubicaría a unos 10 metros al este de
CAPITULO IV: DISEÑO DE INFRAESTRUCTURA
4.1 DISEÑO DE LAS INSTALACIONES
El diseño de las instalaciones se presentara de la siguiente manera:
4.1.1 Comedor, Oficina y Almacén
Como se puede observar en el cuadro N°3.2.1 las características
geométricas típicas, para el caso del almacén, oficina y comedor se
considero las carpas tipo túnel, variando solo en las dimensiones de la
base como se podrá observar en los planos 05-05, 06-06 y 07-07.
Las carpas tipo túnel están diseñadas para ser armadas y desarmadas,
las veces que sea necesario, sin requerir personal especializado para ello.
Su estructura son tubos circulares de 2” de diámetro por 2mm de espesor,
con baño galvánico para evitar el oxido, acoples y pernos para desmontar.
La lona es de 100% polyester laminada por ambas caras de 640 gr/m2,
100% impermeable con tratamiento contra rayos UV, con tratamiento
4.1.2 Taller de Prefabricados, Vestuario, Baño y Casa De Maquinas
Las características típicas del taller de prefabricados, vestuario y baño
varían en las longitudes (planos 08-08, 09-09, 10-10 y 11-11). No existirá
cimentación debido al poco tiempo que empleara la ejecución del pique,
para lo cual, solo se vaciara una losa de concreto simple ubicada en el
terreno (falso piso), y luego se vaciara una superficie de concreto que da
acabado al falso piso (contra piso). Luego se procederá a dar el curado
(regar con agua), como agregado para tener mejor resistencia se utilizara
acero de refuerzo fibra de acero.
4.1.3 Tanque de Agua
Las características típicas del pozo de agua se observa en el plano
12-12, donde se proyectara un falso piso y luego se puede levantar con
ladrillo tipo King Kong de 9 x 12.5 x 23 cm de muros portantes, y luego se
procederá a pañetar alrededor del tanque para que no exista fuga de
agua.
4.1.4 Castillo
En el diseño del castillo se utilizara acero de grado 60, con un
recubrimiento superior, inferior, lateral, frontal y arranques de 5,00 cm,
4.2 ZAPATA DEL CASTILLO
El diseño de la zapata del castillo se presenta en la siguiente forma:
4.2.1 Diseño de la Cimentación
La losa de cimentación del castillo donde operara el pique se apoyara
en el terreno natural que se debe preparar, para lo cual se eliminara las
arenas superficiales, hasta encontrar un material que ofrezca mejores
condiciones geotécnicas.
a. CARGAS
La cimentación deberá ser capaz de resistir las cargas que se les
imponga como consecuencia del uso previsto, las cuales actuaran en las
combinaciones prescritas y no causaran esfuerzos que excedan los
admisibles señalados para cada material estructural en su norma de
diseño especifica.
La cimentación deberá ser capaz de resistir las cargas que se les
imponga como consecuencia del uso previsto, las cuales actuaran en las
combinaciones prescritas y no causaran esfuerzos que excedan los
admisibles señalados para cada material estructural en su norma de
Carga muerta.- es el peso de los materiales, dispositivos de servicios y
otros elementos soportados por la estructura incluyendo su peso propio y
se consideran permanentes.
Carga viva.- es el peso de elementos temporales sobre la estructura.
b. DISTRIBUCION DE CARGAS
La distribución de cargas verticales a los elementos de soporte se
establecerá sobre la base de un método reconocido de análisis estático o
de acuerdo a sus áreas. Las cargas horizontales se determinan en
función a la rigidez relativa. Las cargas horizontales se determinan en
función a su rigidez relativa, considerando la excentricidad de la carga
aplicada.
c. COMBINACION DE CARGAS
Las cargas indicadas por la ACI (American Concrete Institute), se
combinaran de la siguiente manera:
1.5*D*1.8*L
1.25 (D + L + S)
4.2.2 Parámetros de Sitio
Según la norma Peruana E.030-97 de diseño sismo resistente, el
territorio nacional se considera dividido en tres zonas, la zonificación
propuesta, se basa en la distribución espacial de la sismicidad observada,
las características generales de los movimientos sísmicos y la atenuación
de estos con las distancia epicentral. A cada zona se asigna un factor, “Z”
dicho factor se interpreta como la aceleración máxima del terreno con una
probabilidad de 10 % de ser excedida en 50 años. El valor del factor “Z”
es expresado en gals (g).

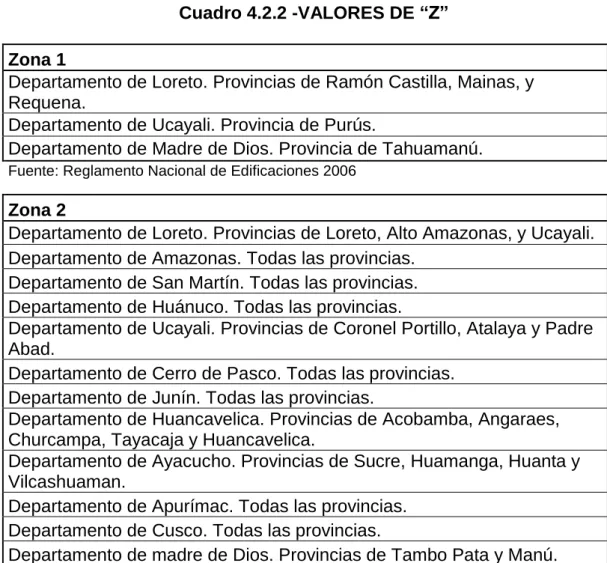

Cuadro 4.2.2 -VALORES DE “Z”
Zona 1
Departamento de Loreto. Provincias de Ramón Castilla, Mainas, y Requena.
Departamento de Ucayali. Provincia de Purús.
Departamento de Madre de Dios. Provincia de Tahuamanú.
Fuente: Reglamento Nacional de Edificaciones 2006 Zona 2
Departamento de Loreto. Provincias de Loreto, Alto Amazonas, y Ucayali. Departamento de Amazonas. Todas las provincias.
Departamento de San Martín. Todas las provincias. Departamento de Huánuco. Todas las provincias.
Departamento de Ucayali. Provincias de Coronel Portillo, Atalaya y Padre Abad.
Departamento de Cerro de Pasco. Todas las provincias. Departamento de Junín. Todas las provincias.
Departamento de Huancavelica. Provincias de Acobamba, Angaraes, Churcampa, Tayacaja y Huancavelica.
Departamento de Ayacucho. Provincias de Sucre, Huamanga, Huanta y Vilcashuaman.
Departamento de Apurímac. Todas las provincias. Departamento de Cusco. Todas las provincias.
Departamento de Puno. Todas las provincias.
Fuente: Reglamento Nacional de Edificaciones 2006 Zona 3
Departamento de Tumbes. Todas las provincias. Departamento de Piura. Todas las provincias. Departamento de Cajamarca. Todas las provincias. Departamento de Lambayeque. Todas las provincias. Departamento de La Libertad. Todas las provincias. Departamento de Ancash. Todas las provincias. Departamento de Lima. Todas las provincias. Provincia Constitucional del Callao.
Departamento de Ica. Todas las provincias.
Departamento de Huancavelica. Provincias de Castrovirreyna y Huaytará. Departamento de Ayacucho. Provincias de Cangallo, Huanca, Lucanas, Víctor Fajardo, Parinacochas, Paucar del Sara Sara.
Departamento de La Arequipa. Todas las provincias. Departamento de Moquegua. Todas las provincias. Departamento de Tacna. Todas las provincias. La Placa De Nazca
Fuente: Reglamento Nacional de Edificaciones 2006

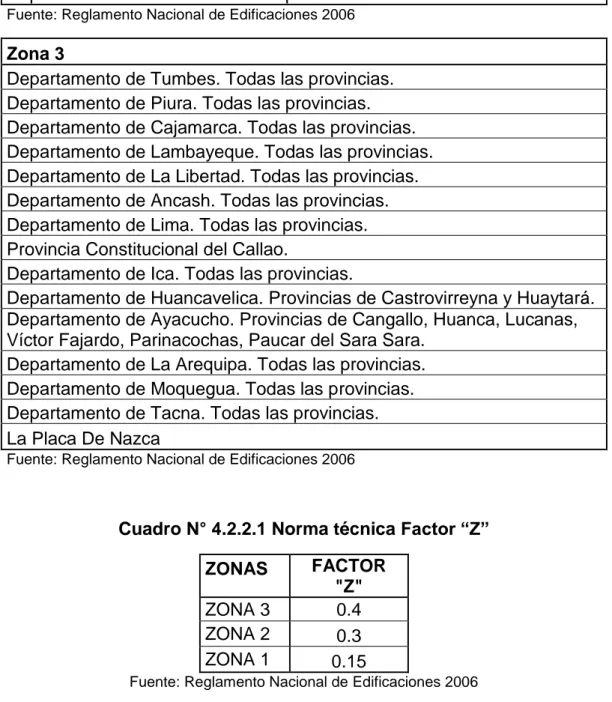

Cuadro N° 4.2.2.1 Norma técnica Factor “Z”
ZONAS FACTOR
"Z"
ZONA 3 0.4
ZONA 2 0.3
ZONA 1 0.15
Fuente: Reglamento Nacional de Edificaciones 2006
El valor que se le asigna al proyecto por su ubicación es de Z=0.4 de
acuerdo al tipo de suelo donde se cimentara la estructura se va a
considerar el tipo S1 que es para suelos rígidos y al cual le corresponde
4.2.3 Análisis de la Cimentación
A. Fundamento Teórico
Los problemas relativos a cimentaciones de maquinas se puede
representar o reducir a sistemas de vibración de un grado de libertad, por
ello es importante conocer los principios que rigen dichos sistemas.
Para simplificar al cálculo de la respuesta de las cimentaciones,
generalmente se sustituyen los sistemas reales por modelos matemáticos
equivalentes, que consisten en masas concentradas representan la
inercia de los sistemas reales, los resortes, la rigidez, los pistones y los
amortiguamientos
M
2M
1F
(t)Z
M1 = Masa del castillo
M2 = Masa de la cimentación
F(t) = Fuerza externa
Z = Desplazamiento
M
=M
1 +M
2 (t)Z
k
c
Masa Equivalente
Amortiguamiento Equivalente Resorte Equivalente
Ecuación de Equilibrio para este sistema de un grado de libertad .
F(t)
?
H
ho
k
zc
zF
zz
La ecuación del movimiento en el eje Z es:
k
yc
yF
yy
m
k
yk
?,c
??
Z
F
yI
?,m
C
yH
Este modelo es una mejor representación del verdadero comportamiento
de la estructura. Sin embargo, la solución analítica es difícil debido al
efecto acoplado:
Las maquinas vibratorias compuestas por una masa rotante o rotativa que
gira alrededor de un eje de rotación, tales como un winche, genera tres
formas de vibración, un movimiento vertical, un horizontal y un movimiento
oscilante o rotativo. Las fuerzas de inercia horizontal y vertical inducidas
por el movimiento de este tipo de maquinas están dadas por las
Donde y son las fuerzas de inercia horizontal y vertical
respectivamente (fuerzas externas, , que generan el movimiento
vibratorio). Las ecuaciones anteriores indican que las fuerzas de inercia
son proporcionales a la masa rotante (mt), su excentricidad (e), y la
frecuencia de excitación (w).
m1 Y
X
w
e e wt
F
0La ecuación del movimiento para un sistema amortiguado de un grado de
libertad sujeto a una fuerza de excitación del tipo masa rotante esta dad
por (en la dirección “y”):
Donde:
y : Desplazamiento en la dirección “y”
C : Coeficiente de amortiguamiento
Sea:
Donde es una constante y es llamado amplitud de la fuerza excitadora.
La solución particular de la ecuación diferencial es:
Donde:
Amplitud del estado estable
) Angulo de fase
Por otro lado, como se conoce en la teoría de vibraciones se definen las
siguientes expresiones:
Frecuencia Circular Natural
Amortiguamiento Crítico
Relación de Amortiguamiento
Sustituyendo las expresiones para D y en la expresión para Y y , y
Factor de Magnificación Dinámica
Por otro lado, para tomar en cuenta la interacción suelo estructura, es
necesario adoptar un modelo que permite estimar la respuesta del suelo
ante cargas dinámicas, permitiendo de esta manera incluir los efectos de
la deformación de la cimentación en el análisis estructural. Varios modelos
están disponibles para realizar dicha estimación, sin embargo el modelo
que es mas aceptado es el modelo del semi espacio elástico. Este modelo
supone que el semi espacio elástico (el suelo) se extiende a una
profundidad infinita, que es homogéneo e isotrópico y que sus
propiedades esfuerzo-deformación pueden ser definidas por las
constantes de elasticidad denominadas modulo de corte (G) y la relación
de Poisson (γ). Además el modelo considera la cimentación como rígida y
proporciona la disipación de la energía a través del amortiguamiento
“geométrico”.
4.2.4 Estructura Propuesta
La operación del winche minero en el estado mas critico, transmitirá a
la cimentación del castillo una carga estática de 1530 t en total (Peso
balde + Peso de Carga + Peso de cable). Esta carga se transmitirá a la
cimentación a lo largo del soporte superior.
Para la cimentación del castillo se ha previsto la construcción de cuatro
aproximado cada uno de 0,5 m³, a una altura de 0,50 m y un área neta
aproximada de 1,00 m².
4.2.5 Calculo Estructural
El cálculo estructural esta dado por:
A. Metrado de cargas
Las cargas estáticas actuantes que se transmita a la cimentación son
de 1,53 t.
Como se tiene un punto de flexión, que es en la zona del castillo del
pique, se generara un momento que desestabilizara el sistema.
A este peso de 1.53 t. x 2 m = 3.06 t/m, donde el peso del castillo es de
aproximadamente 2 t.
Como el castillo tiene cuatro (04) puntos de apoyo, se tendrá para cada
punto 0.8825 t. de carga y 0.765 t/m de momento flector.
B. Calculo de la Estructura
El cálculo de la estructura se ha realizado con la ayuda del programa de

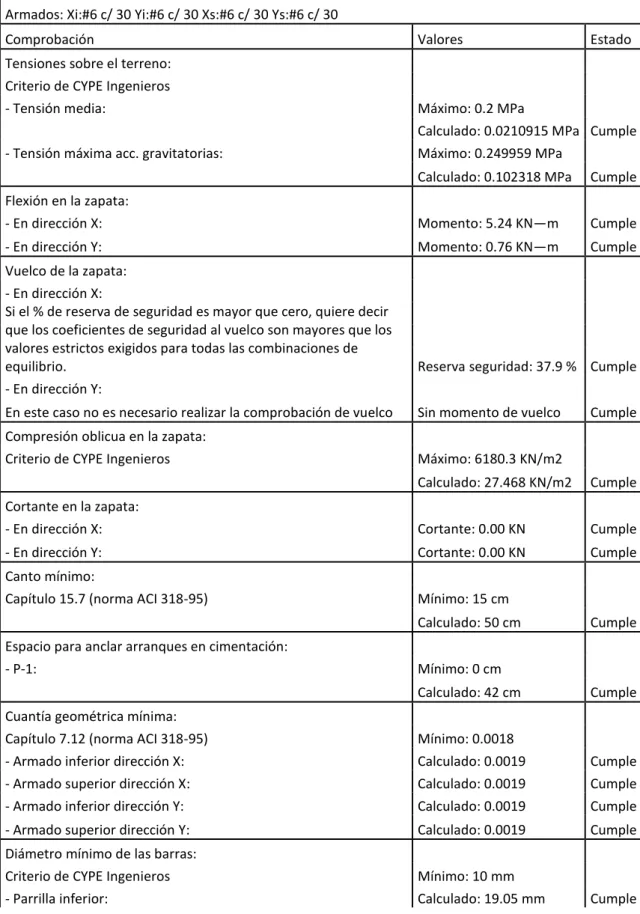

CUADRO 4.2.5 ESTRUCTURA DE LA ZAPATA DEL CASTILLO
Referencia: P-1
Dimensiones: 100 x 100 x 50
Armados: Xi:#6 c/ 30 Yi:#6 c/ 30 Xs:#6 c/ 30 Ys:#6 c/ 30
Comprobación Valores Estado
Tensiones sobre el terreno:
Criterio de CYPE Ingenieros
- Tensión media: Máximo: 0.2 MPa
Calculado: 0.0210915 MPa Cumple
- Tensión máxima acc. gravitatorias: Máximo: 0.249959 MPa
Calculado: 0.102318 MPa Cumple
Flexión en la zapata:
- En dirección X: Momento: 5.24 KN—m Cumple
- En dirección Y: Momento: 0.76 KN—m Cumple
Vuelco de la zapata:
- En dirección X:
Si el % de reserva de seguridad es mayor que cero, quiere decir que los coeficientes de seguridad al vuelco son mayores que los valores estrictos exigidos para todas las combinaciones de equilibrio.
Reserva seguridad: 37.9 % Cumple
- En dirección Y:
En este caso no es necesario realizar la comprobación de vuelco Sin momento de vuelco Cumple
Compresión oblicua en la zapata:
Criterio de CYPE Ingenieros Máximo: 6180.3 KN/m2
Calculado: 27.468 KN/m2 Cumple
Cortante en la zapata:
- En dirección X: Cortante: 0.00 KN Cumple
- En dirección Y: Cortante: 0.00 KN Cumple
Canto mínimo:
Capítulo 15.7 (norma ACI 318-95) Mínimo: 15 cm
Calculado: 50 cm Cumple
Espacio para anclar arranques en cimentación:
- P-1: Mínimo: 0 cm
Calculado: 42 cm Cumple
Cuantía geométrica mínima:
Capítulo 7.12 (norma ACI 318-95) Mínimo: 0.0018
- Armado inferior dirección X: Calculado: 0.0019 Cumple
- Armado superior dirección X: Calculado: 0.0019 Cumple
- Armado inferior dirección Y: Calculado: 0.0019 Cumple
- Armado superior dirección Y: Calculado: 0.0019 Cumple
Diámetro mínimo de las barras:
Criterio de CYPE Ingenieros Mínimo: 10 mm
- Parrilla superior: Calculado: 19.05 mm Cumple
Separación máxima entre barras:
Criterio de CYPE Ingenieros Máximo: 30 cm
- Armado inferior dirección X: Calculado: 30 cm Cumple
- Armado inferior dirección Y: Calculado: 30 cm Cumple
- Armado superior dirección X: Calculado: 30 cm Cumple
- Armado superior dirección Y: Calculado: 30 cm Cumple
Separación mínima entre barras:
Recomendación del libro "Cálculo de estructuras de cimentación",
J. Calavera. ed. INTEMAC, 1991 Mínimo: 10 cm
- Armado inferior dirección X: Calculado: 30 cm Cumple
- Armado inferior dirección Y: Calculado: 30 cm Cumple
- Armado superior dirección X: Calculado: 30 cm Cumple
- Armado superior dirección Y: Calculado: 30 cm Cumple
Longitud de anclaje:
Criterio del libro "Cálculo de estructuras de cimentación",
J. Calavera. ed. INTEMAC, 1991 Mínimo: 30 cm
- Armado inf. dirección X hacia der: Calculado: 40 cm Cumple
- Armado inf. dirección X hacia izq: Calculado: 40 cm Cumple
- Armado inf. dirección Y hacia arriba: Calculado: 40 cm Cumple - Armado inf. dirección Y hacia abajo: Calculado: 40 cm Cumple
- Armado sup. dirección X hacia der: Calculado: 30 cm Cumple
- Armado sup. dirección X hacia izq: Calculado: 30 cm Cumple
- Armado sup. dirección Y hacia arriba: Calculado: 30 cm Cumple - Armado sup. dirección Y hacia abajo: Calculado: 30 cm Cumple
Longitud mínima de las patillas: Mínimo: 30 cm
- Armado inf. dirección X hacia der: Calculado: 40 cm Cumple
- Armado inf. dirección X hacia izq: Calculado: 40 cm Cumple
- Armado inf. dirección Y hacia arriba: Calculado: 40 cm Cumple - Armado inf. dirección Y hacia abajo: Calculado: 40 cm Cumple
- Armado sup. dirección X hacia der: Calculado: 30 cm Cumple
- Armado sup. dirección X hacia izq: Calculado: 30 cm Cumple
- Armado sup. dirección Y hacia arriba: Calculado: 30 cm Cumple - Armado sup. dirección Y hacia abajo: Calculado: 30 cm Cumple
Se cumplen todas las comprobaciones
Información adicional:
- Zapata de tipo rígido (Artículo 59.2 (norma EHE-98))
- Relación rotura pésima (En dirección X): 0.05
- Relación rotura pésima (En dirección Y): 0.01
- Cortante de agotamiento (En dirección X): 0.00 KN
- Cortante de agotamiento (En dirección Y): 0.00 KN
4.2.6 Resultados Obtenidos
Las cuatro zapatas del castillo tendrán una profundidad de 0,50 con
respecto al nivel del terreno.
Contara además con dos mallas armadas de fierro de ¾” las cuales serán
espaciadas a 0,30 m en ambas direcciones.
El concreto a utilizar deberá ser de f´c = 210 Kg/cm2 una mezcla de arena
gruesa y piedra chancada. El cemento a usar va ser del tipo II o
Puzolanico según las normas de ASTM.
4.3 DISEÑO DEL COLLAR CONCRETO ARMADO
El diseño del collar de concreto se presentará de la siguiente manera:
4.3.1 Datos Generales de las Estructuras
Proyecto: COLLAR CONCRETO ARMADO
FOSFATOS DEL PACIFICO S.A
4.3.2 Datos Geométricos de Grupos y Plantas
GRUPO NOMBRE DEL GRUPO PLANTA NOMBRE DE PLANTA
1 VIGAS 1 VIGAS
NORMAS CONSIDERADAS
Aceros conformados : CTE DB-SE A
Aceros laminados y armados : CTE DB-SE A
a. Cargas
La estructura deberá ser capaz de resistir las cargas que se le
imponga como consecuencia del uso previsto, las cuales actuaran en las
combinaciones prescritas y no causaran esfuerzos que excedan los
admisibles señalados para cada material estructural en su norma de
diseño.
b. Distribución de Cargas
La distribución de cargas verticales a los elementos de soporte se
establecerá sobre la base de análisis estático. Las cargas horizontales
establecerán en función a la rigidez relativa, considerando la
particularidad de la carga aplicada.
c. Combinación de Cargas
Según la ACI (American Concrete Institute) las cargas se combinaran
de la siguiente manera
1.5*D+1.8L
1.25*(D + L + S)
d. Gravitatorias
Nombre del Grupo S.C.U (KN/m2) Cargas Muertas (KN/m2)
Vigas 1.00 1.00
Cementación 0.00 0.00
e. Hipótesis de Carga
Automaticas Carga permanente sobrecarga de uso
f. Listado de Cargas
Cuadro 4.3.2 Cargas especiales Introducidas (KN; KN/m, KN/m2)
Hipótesis Tipo Valor Coordenadas
Carga Permanente Lineal 30.00 (0.00,2.60) (3.30,2.60) Carga Permanente Lineal 30.00 (2.50,0.00) (2.50,2.60) Carga Permanente Lineal 30.00 (0.80,0.00) (0.80,2.60) Carga Permanente Lineal 30.00 (0.00,0.00) (3.30,0.00) Carga Permanente Lineal 30.00 (2.50,1.30) (3.30,1.30) Carga Permanente Lineal 30.00 (0.00,1.30) (0.80,1.30)
Fuente: Elaboración Propia
g. Estado Limite
E.L.U de rotura. Hormigón ACI 318M-99
E.L.U de rotura. Hormigón en cimentaciones ACI 318M-99
Desplazamientos Acciones Características
h. Situaciones de Proyecto
Por las distintas situaciones del proyecto, las combinaciones de
Donde:
Gk : Acción Permanente
Qk : Acción Variable
G : Coeficiente parcial de seguridad de las acciones permanentes
Q : Coeficiente parcial de seguridad de la acción variable principal
Q,i : Coeficiente parcial de seguridad de la acciones variables de
acompañamiento.
4.3.3 Coeficientes de Seguridad y de Combinacion
Para cada situación de proyecto se utilizará:
E.L.U de rotura Hormigón: ACI 318M-99
E.L.U de rotura Hormigón en cimentaciones. ACI 318M-99
Cuadro 4.3.3 Situaciones de Coeficientes Parciales de Seguridad
Situación N° 1
Coeficientes Parciales de Seguridad
Favorable Desfavorable
Carga Permanente 0.90 1.40
Sobre carga 0.00 1.70
Viento
Nieve 0.00 1.70
Sismo
Situación N° 2
Coeficientes Parciales de Seguridad
Favorable Desfavorable
Sobre carga 0.00 1.27
Viento 1.27 1.27
Nieve 0.00 1.27
Sismo
Situación N° 3
Coeficientes Parciales de Seguridad
Favorable Desfavorable
Carga Permanente 0.90 0.90
Sobre carga
Viento 1.30 1.30
Nieve
Sismo
Situación N° 4
Coeficientes Parciales de Seguridad
Favorable Desfavorable
Carga Permanente 1.05 1.05
Sobre carga 0.00 1.27
Viento
Nieve 0.00 1.27
Sismo -1.40 1.40
Situación N° 5
Coeficientes Parciales de Seguridad
Favorable Desfavorable
Carga Permanente 0.90 0.90
Sobre carga
Viento
Nieve
Sismo -1.43 1.43
Fuente: Elaboración Propia
a) Desplazamientos

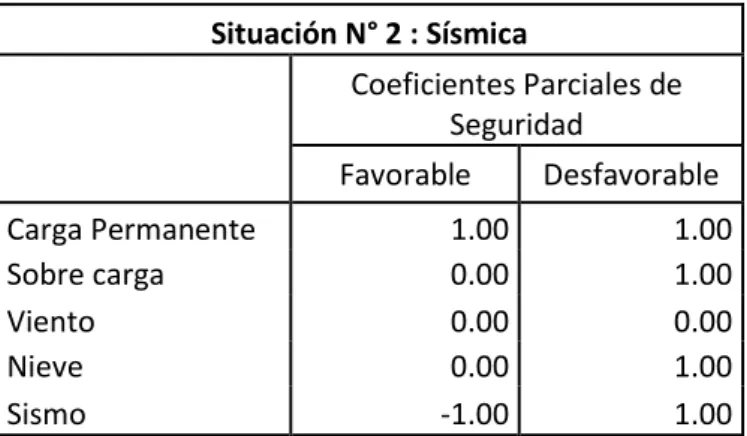

Cuadro 4.3.4 Situaciones de Coeficientes Parciales de Seguridad
Situación N° 1 : Acciones Variables sin sismo
Coeficientes Parciales de Seguridad
Favorable Desfavorable
Carga Permanente 1.00 1.00
Sobre carga 0.00 1.00
Viento 0.00 1.00
Nieve 0.00 1.00
Situación N° 2 : Sísmica
Coeficientes Parciales de Seguridad
Favorable Desfavorable
Carga Permanente 1.00 1.00
Sobre carga 0.00 1.00
Viento 0.00 0.00
Nieve 0.00 1.00
Sismo -1.00 1.00
Fuente: Elaboración Propia
MATERIALES A UTILIZARSE
a) Hormigones. A continuación se mostrara los coeficientes parciales de seguridad del hormigón.
Elemento Hormigón Plantas Fck (Mpa) S
Forjados F´c = 245 Todas 24 1.00
Pilares F´c = 245 Todas 24 1.00
Muros F´c = 245 Todas 24 1.00
Fuente: Elaboración Propia
b) Aceros por Elemento y Posición. En el cuadro de siguiente se
muestra los coeficientes parciales del Acero.
Cuadro 4.3.5 Coeficientes Parciales del Acero
Elemento Posición Acero Fyk (Mpa) S
Pilares y pantallas Barras (Verticales) Estribos (Horizontales) Grado 60 (Latinoamérica) Grado 60 (Latinoamérica) 412 412 1.00 1.00
Vigas Negativos (superior) Positivos (inferior) Montaje (superior) Piel (lateral) Estribos Grado 60 (Latinoamérica) Grado 60 (Latinoamérica) Grado 60 (Latinoamérica) Grado 60 (Latin)
Forjados Punzanamiento Grado 60 (Latinoamérica)
412 1.00
Fuente: Elaboración Propia
4.3.4 Resultados Obtenidos
El concreto a utilizar deberá ser de f´c = 245 kg/cm2, mescal de arena
gruesa y piedra chancada. El cemento a usar va ser del tipo II o
Puzolánico.
4.4 WINCHE
El diseño y condiciones de la cimentación se presentan así:
4.4.1 Zapata del Winche
La losa de cimentación del Winche se apoyará en el terreno natural
debidamente preparado, para lo cual se eliminara las arenas superficiales,
hasta encontrar un material que ofrezca mejores condiciones geotécnicas.
a) Cargas
La cimentación deberá ser capaz de resistir las cargas que se les
imponga como consecuencia del uso previsto, las cuales actuaran
en las combinaciones prescritas y no causaran esfuerzos que
excedan los admisibles señalados para cada material estructural en
su norma de diseños especifico. Según la norma E.20 en el diseño
Carga muerta.- es el peso de los materiales, dispositivos de
servicios y otros elementos soportados por la estructura incluyendo
su peso propio y se consideran permanentes.
Carga viva.- es el peso de elementos temporales sobre la
estructura.
b) Distribución de Cargas
La distribución de cargas verticales a los elementos de soporte se
establecerá sobre la base de un método conocido de análisis
estático o de acuerdo a sus áreas tributarias. Las cargas
horizontales se determinan en función a la rigidez relativa,
considerando la excentricidad de la carga aplicada.
c) Combinación de Cargas
Las cargas indicadas por la ACI 318M-99 (American Concrete
Institute), se combinaran de la siguiente manera:
1.5*D*1.8*L
0.25 D + L + S)
0.9*D + 1.25*S
d) Parámetros de Sitio
Según la norma Peruana E.030-97 de diseño sismo resistente el valor
que se le asigna al proyecto por su ubicación es de Z=0,4 de acuerdo
tipo S1 que es para suelos rígidos y al cual le corresponde un Tp =
0.4 y S= 1.
4.4.2 Análisis de la Cimentación
El análisis de cimentación será:
a) Fundamento Teórico
Para simplificar al cálculo de la respuesta de las cimentaciones,
generalmente se sustituyen los sistemas reales por modelos
matemáticos equivalentes, que consisten en masas concentradas
representan la inercia de los sistemas reales, los resortes, la rigidez,
los pistones y los amortiguamientos
M
2M
1F
(t)Z
M1 = Masa del castillo
M2 = Masa de la cimentación
F(t) = Fuerza externa
Z = Desplazamiento
M
=M
1 +M
2 (t)Z
k
c
Masa Equivalente
Amortiguamiento Equivalente Resorte Equivalente
Ecuación de Equilibrio para este sistema de un grado de libertad.
F
(t)?
H
ho
k
zc
zF
zz
La ecuación del movimiento en el eje Z es:
k
yc
yF
yy
m
k
yk
?,c
??
Z
F
yI
?,m
C
yH
Este modelo es una mejor representación del verdadero comportamiento
de la estructura. Sin embargo, la solución analítica es difícil debido al
efecto acoplado:
Las maquinas vibratorias compuestas por una masa rotante o rotativa que
gira alrededor de un eje de rotación, tales como un winche, genera tres
formas de vibración, un movimiento vertical, un horizontal y un movimiento
oscilante o rotativo. Las fuerzas de inercia horizontal y vertical inducidas
por el movimiento de este tipo de maquinas están dadas por las
Donde y son las fuerzas de inercia horizontal y vertical
respectivamente (fuerzas externas, , que generan el movimiento
vibratorio). Las ecuaciones anteriores indican que las fuerzas de inercia
son proporcionales a la masa rotante (mt), su excentricidad (e), y la
frecuencia de excitación (w).
m1 Y
X
w
e e wt
F
0La ecuación del movimiento para un sistema amortiguado de un grado de
libertad sujeto a una fuerza de excitación del tipo masa rotante esta dado
por (en la dirección “y”):
Donde:
y : Desplazamiento en la dirección “y”
C : Coeficiente de amortiguamiento
Sea:
Donde es una constante y es llamado amplitud de la fuerza excitadora.
La solución particular de la ecuación diferencial es:
Donde:
Amplitud del estado estable
) Angulo de fase
Por otro lado, como se conoce en la teoría de vibraciones se definen las siguientes expresiones:
Frecuencia Circular Natural
Amortiguamiento Crítico
Relación de Amortiguamiento
Sustituyendo las expresiones para D y en la expresión para Y y , y
reemplazando , se tiene:
Factor de Magnificación Dinámica
Por otro lado, para tomar en cuenta la interacción suelo estructura, es
ante cargas dinámicas, permitiendo de esta manera incluir los efectos de
la deformación de la cimentación en el análisis estructural. Varios modelos
están disponibles para realizar dicha estimación, sin embargo el modelo
que es mas aceptado es el modelo del semi espacio elástico. Este modelo
supone que el semi espacio elástico (el suelo) se extiende a una
profundidad infinita, que es homogéneo e isotrópico y que sus
propiedades esfuerzo-deformación pueden ser definidas por las
constantes de elasticidad denominadas modulo de corte (G) y la relación
de Poisson (γ). Además el modelo considera la cimentación como rígida y
proporciona la disipación de la energía a través del amortiguamiento
“geométrico”.
4.4.3 Estructura Propuesta
La operación del winche minero en el estado mas critico, transmitirá a
la cimentación del castillo una carga estática de 1.530 t en total (Peso
balde + Peso de Carga + Peso de cable). Esta carga se transmitirá a la
cimentación a través del cable de acero.
Para la cimentación del winche se ha previsto la construcción de un
paralelepípedo de concreto armado, el cual tendrá un volumen
aproximado 8.75 m³, altura de 1.00 m y un área neta 8.75 m². de la
relación entre el peso de la cimentación y el peso total del winche con la
carga del balde es mayor que 2.5, el cual es un valor aceptable para
efecto de la atenuación de las vibraciones originadas por la operación del
4.4.4 Calculo Estructural
a) Metrado de cargas
Las cargas estáticas actuantes que se transmita a la cimentación son
de 1.53 t.
Como se tiene un punto de flexión, que es en la zona del castillo del
pique, se generara un momento que desestabilizara el sistema.
A este peso de 1.53 t x 2 m = 3.06 t/m
b) Calculo de La Estructura
El cálculo de la estructura se ha realizado con la ayuda del programa
de cálculo de estructuras CypeCAD.
CUADRO 4.4.4 CÁLCULO DE ESTRUCTURA DE LA ZAPATA DEL WINCHE
Referencia: P-1
Dimensiones: 350 x 250 x 100
Armados: Xi:#6 c/ 15 Yi:#6 c/ 15 Xs:#6 c/ 15 Ys:#6 c/ 15
Comprobación Valores Estado
Tensiones sobre el terreno:
Criterio de CYPE Ingenieros
- Tensión media: Máximo: 0.1962 MPa
Calculado: 0.024525 MPa Cumple
- Tensión máxima acc. gravitatorias: Máximo: 0.24525 MPa
Calculado: 0.0840717 MPa Cumple
Flexión en la zapata:
- En dirección X: Momento: 168.43 KN—m Cumple
- En dirección Y: Momento: 0.00 KN—m Cumple
Vuelco de la zapata:
Si el % de reserva de seguridad es mayor que cero, quiere decir que los coeficientes de seguridad al vuelco son mayores que los valores estrictos exigidos para todas las combinaciones de equilibrio.
Reserva seguridad: 63.6 % Cumple
- En dirección Y:
En este caso no es necesario realizar la comprobación de vuelco Sin momento de vuelco Cumple
Compresión oblicua en la zapata:
Criterio de CYPE Ingenieros Máximo: 6180.3 KN/m2
Calculado: 0 KN/m2 Cumple
Cortante en la zapata:
- En dirección X: Cortante: 107.22 KN Cumple
- En dirección Y: Cortante: 0.10 KN Cumple
Canto mínimo:
Capítulo 15.7 (norma ACI 318-95) Mínimo: 15 cm
Calculado: 100 cm Cumple
Espacio para anclar arranques en cimentación:
- P-1: Mínimo: 0 cm
Calculado: 92 cm Cumple
Cuantía geométrica mínima:
Capítulo 7.12 (norma ACI 318-95) Mínimo: 0.0018
- Armado inferior dirección X: Calculado: 0.0019 Cumpl
- Armado superior dirección X: Calculado: 0.0019 Cumple
- Armado inferior dirección Y: Calculado: 0.0019 Cumple
- Armado superior dirección Y: Calculado: 0.0019 Cumple
Diámetro mínimo de las barras:
Criterio de CYPE Ingenieros Mínimo: 10 mm
- Parrilla inferior: Calculado: 19.05 mm Cumple
- Parrilla superior: Calculado: 19.05 mm Cumple
Separación máxima entre barras:
Criterio de CYPE Ingenieros Máximo: 30 cm
- Armado inferior dirección X: Calculado: 15 cm Cumple
- Armado inferior dirección Y: Calculado: 15 cm Cumple
- Armado superior dirección X: Calculado: 15 cm Cumple
- Armado superior dirección Y: Calculado: 15 cm Cumple
Separación mínima entre barras:
Recomendación del libro "Cálculo de estructuras de cimentación",
J. Calavera. ed. INTEMAC, 1991 Mínimo: 10 cm
- Armado inferior dirección X: Calculado: 15 cm Cumple
- Armado inferior dirección Y: Calculado: 15 cm Cumple
- Armado superior dirección X: Calculado: 15 cm Cumple
- Armado superior dirección Y: Calculado: 15 cm Cumple
Longitud de anclaje:
Criterio del libro "Cálculo de estructuras de cimentación",
