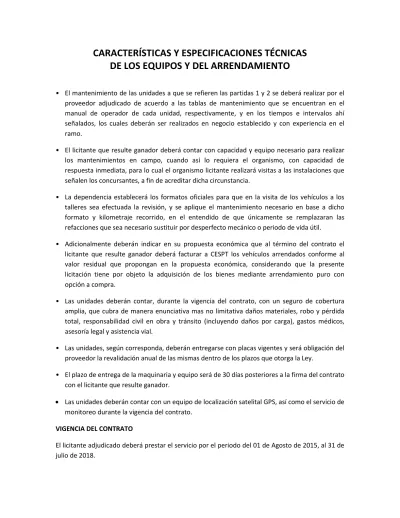

CARACTERÍSTICAS Y ESPECIFICACIONES TÉCNICAS DE LOS EQUIPOS Y DEL ARRENDAMIENTO

CARACTERÍSTICAS Y ESPECIFICACIONES TÉCNICAS

DE LOS EQUIPOS Y DEL ARRENDAMIENTO

• El mantenimiento de las unidades a que se refieren las partidas 1 y 2 se deberá realizar por el

proveedor adjudicado de acuerdo a las tablas de mantenimiento que se encuentran en el

manual de operador de cada unidad, respectivamente, y en los tiempos e intervalos ahí

señalados, los cuales deberán ser realizados en negocio establecido y con experiencia en el

ramo.

• El licitante que resulte ganador deberá contar con capacidad y equipo necesario para realizar

los mantenimientos en campo, cuando así lo requiera el organismo, con capacidad de

respuesta inmediata, para lo cual el organismo licitante realizará visitas a las instalaciones que

señalen los concursantes, a fin de acreditar dicha circunstancia.

• La dependencia establecerá los formatos oficiales para que en la visita de los vehículos a los

talleres sea efectuada la revisión, y se aplique el mantenimiento necesario en base a dicho

formato y kilometraje recorrido, en el entendido de que únicamente se remplazaran las

refacciones que sea necesario sustituir por desperfecto mecánico o periodo de vida útil.

• Adicionalmente deberán indicar en su propuesta económica que al término del contrato el

licitante que resulte ganador deberá facturar a CESPT los vehículos arrendados conforme al

valor residual que propongan en la propuesta económica, considerando que la presente

licitación tiene por objeto la adquisición de los bienes mediante arrendamiento puro con

opción a compra.

• Las unidades deberán contar, durante la vigencia del contrato, con un seguro de cobertura

amplia, que cubra de manera enunciativa mas no limitativa daños materiales, robo y pérdida

total, responsabilidad civil en obra y tránsito (incluyendo daños por carga), gastos médicos,

asesoría legal y asistencia vial.

• Las unidades, según corresponda, deberán entregarse con placas vigentes y será obligación del

proveedor la revalidación anual de las mismas dentro de los plazos que otorga la Ley.

• El plazo de entrega de la maquinaria y equipo será de 30 días posteriores a la firma del contrato

con el licitante que resulte ganador.



Las unidades deberán contar con un equipo de localización satelital GPS, así como el servicio de

monitoreo durante la vigencia del contrato.

VIGENCIA DEL CONTRATO

El licitante adjudicado deberá prestar el servicio por el periodo del 01 de Agosto de 2015, al 31 de

julio de 2018.

PARTIDA DESCRIPCIÓN DEL

ARTÍCULO ESPECIFICACIONES TÉCNICAS

UD. DE

MEDIDA CANT.

1

DE MAQUINA EXCAVADORA MODELO 2015

ARRENDAMIENTO PURO POR 36 MESES DE MAQUINA EXCAVADORA MODELO 2015

MOTOR:

Tier 3; 6 cilindros

Diametro por carrera 104 x 132 mm

Motor diesel de inyección directa, refrigerado con agua con turbocompresor de intercooler

Potencia Neta al Volante (según la norma ISO 14396/ECE RI20) 118 kW/158 hp (2000 rpm)

Torque Máximo 665 Nm (1200 rpm)

Que cumpla con la Etapa 3A de la normativa 97/68/EC (Tier 3)

TREN DE RODAJE:

Diseño de tren de rodaje de bastidor en X Cadena de oruga reforzada con buje sellado

8 Rodillos inferiores de cada lado, 2 rodillos superiores de cada lado Longitud de oruga en el suelo 3660 mm

Zapatas 600-700 mm y 800-900 mm Zapatas de tipo garra triple de tractor 49 zapatas de cada lado

Altura de la zapata de garra 26mm

SISTEMA ELECTRICO:

Voltaje/alternador 24 V/70 A Motor de arranque 4 kW

Baterías libres de mantenimiento: 2 x 12V/100 Ah

TRANSMISION:

Tipo hidrostática de dos velocidades, con reducción de marcha automática

Motores de desplazamiento de pistón axial y doble desplazamiento Frenos de discos automáticos

Transmisión final con baño de aceite y reducción planetaria

Velocidades de desplazamiento: baja 0 a 3.7 km/h, alta 0 a 5.7 km/h Empuje de la barra de tiro: 22,638 Kgf (49,908 lbf)

SISTEMA HIDRAULICO:

Bombas dobles de alta capacidad con ajuste electrónico de suministro. Las bombas de pistones de desplazamiento variable deberán ser

revertibles automáticamente a cero en punto muerto. Válvula de control principal con función a prueba de fallos y válvula antideslizante.

3 modalidades de trabajo: Trabajos de excavación de alta resistencia, trabajos de excavación de carga estándar y trabajos en ahorro de combustible.

Bomba hidráulica

Flujo máximo a velocidad del motor 2 x 220 l/min Bomba de engranajes de circuito piloto max.20 l/min Válvulas de control direccionales. Tipo válvula de 8 carretes

CAPACIDADES:

Unidad

Aceite del motor 21 lts. Tanque de combustible 448 lts

Sistema hidráulico 230 lts.; Sistema de refrigeración 24 lts.

CABINA Y CONTROLES

Estructura: Cabina cerrada de estructura de acero certificada para las normas ROPS (ISO 12117-2) y FOPS (ISO10262 nivel II)

Techo de cabina transparente y apertura de ventana delantera Amortiguadores viscosos de silicona rellenos de líquido. Luces de trabajo en el brazo y la cabina

Asiento del operador ajustable y reclinable con cinturón de seguridad. Aire acondicionado

Desplazamiento: dos palancas manuales o dos pedales para operación de avance y retroceso independiente de las orugas.

Excavación y oscilación: dos palancas manuales para cuatro operaciones Nivel de sonido externo (Norma EU 2000/14/EC) LwA dB (A)

Nivel de presión de sonido de la cabina del operador (ISO 6396) LpA 69 dB (A).

DIMENSIONES:

Largo de pluma 5.65 m Largo total 9,496-9,450 mm

Altura de la pluma en posición de transporte 2,970-3,160 mm Altura total 3,097-3,156 mm;

Ancho zapata 700-900 mm; Ancho máximo 3,090-3,290 mm

RENDIMIENTO DE EXCAVACION

Alcance de excavación máximo 9,900 mm

Alcance de excavación a nivel de suelo máximo 9,730 mm Profundidad de excavación máxima 6,700 mm

Distancia de descarga máxima 6,910 mm Radio de oscilación mínimo 3,540 mm

CUCHARON:

Ancho 1,219 mm; Peso 750 Kg

Capacidad 1.20 m3 (SAE J296/ISO 7451)

Fuerza cucharon: 15,803 Kgf (34,845 Lbf); Fuerza brazo excavador 11,113 Kgf (24,504 Lbf)

2

RETROEXCAVA-DORA MODELO 2015

ARRENDAMIENTO PURO POR 36 MESES DE MAQUINA RETROEXCAVADORA MODELO 2015

MOTOR:

Tier 3; 4 cilindros

Diámetro por carrera 104 x 132 mm

Motor diesel de inyección directa, turbocargado e inter-enfriado AA Potencia bruta (según la norma ISO 14396/ECE 88/195) 97 hp @2000 rpm

Torque Máximo bruto @ 1400 rpm 295 ft-lbs (400 Nm) (SAE J1995) Que cumpla con la Etapa 3A de la normativa 97/68/CE (Tier 3A)

SISTEMA ELÉCTRICO:

Tipo estado sólido; alternador 90 Amp alta capacidad Batería 95 amp/hr alta capacidad; sistema 12 volt

Unidad

TRANSMISION:

Tipo Power Shuttle c/convertidor de torsión Velocidades (avance/reversa) 4/4; sincronizadas Control de selección de cambios: selector único.

Interruptor de desconexión y localización de controles: Palanca selectora de cambios y cargadora. Palanca del cargador y selector manual de engranajes

FRENOS:

Freno de servicio tipo: Discos inmersos en aceite en eje trasero Operación: hidráulico, ecualizables

Diámetro: 8” (203.2 mm)

Freno de estacionamiento tipo: Discos sobre la flecha de salida de la transmisión

Operación: Botón en tablero Diámetro 10.5” (266.7 mm)

SISTEMA HIDRÁULICO:

Tipo: centro abierto con sensor de carga Bomba tipo Tandem de Engranes

Capacidad 40 gpm @ 2,300 rpm (151 lpm @3,300 rpm) Presión de válvula principal de alivio 3,045 psi (210 bar) Presión de válvula de alivio bomba trasera 2,565 psi (177 bar)

CAPACIDADES:

Sistema de enfriamiento: 6.5 gal (24.6 lt)

Tanque de combustible (nivel lleno): 35.6 gal (135 lt) Aceite motor con filtro 2WD: 3.7 gal

Transmisión poder de reversa con filtro: 2WD 4.49 gal ( 17 lt); 4WD 4.75 gal (18 lt)

Diferencial del eje trasero: 6.60 gal (25 lt); Diferencial del eje delantero: 1.45 gal (5.5 lt)

Cubos del eje frontal (cada lado) .26 gal (1 lt) Tanque hidráulico (nivel lleno) 19.7 gal (75 lt)

Sistema hidráulico incluyendo el tanque 31.2 gal (118 lt)

DIRECCIÓN:

Tipo hidráulica

Suministro hidráulico por sistema principal hidráulico por válvula Priorit. Presión de operación (alivio) 2,030 psi (1450 bar)

Control de unidad tipo centro cerrado con sensor de carga Cilindro único integrado al eje frontal

Vueltas de seg. a seg: 2.9 2WD, 3 RH, 3.1 LH 4WD

DIMENSIONES:

Largo total transporte (cucharon de uso general) 7.01 m Altura en posición de transporte 3.81 m

Altura techo de la cabina 2.87 m

Distancia entre ejes (tracciones 2WD y 4WD) 2.17 m Ancho total 2.3 m

Ancho de rodado delantero 1.83 m; ancho de rodado trasero 1.7 m Profundidad de excavación estándar máxima 4.66 m

Fondo plano 2’: 4.63 m; Fondo plano 8’: 4.30 m Alcance desde el pivote de giro 5.44 m

Altura máxima de operación 5.69 m Alcance de carga 1.8 m

Altura de carga 3.84 m

Apertura de estabilizadores: En operación 3.23 m; en transporte 2.28 m Dimensiones Unidad Cargadora (por SAE J732) 13’11” (4.25 m)

Altura máxima de operación 789 mm Profundidad máxima de excavación 181 m Altura al perno del cucharón 3.425 m Ancho de corte del cucharon 2,250 mm

CUCHARÓN EXCAVADOR: Trabajo pesado SAEJ296

Ancho 24”; Colmado 8.5 ft3 (.24 m3); Al ras 6.9 ft3 (.19 m3); Con dientes 430 lb (195 kg); 4 dientes

Capacidad 1.3 yd3 (1.0 m3)

Fuerza de rompimiento del cucharón 14,109 lb (6,400 Kg) Capacidad de levante a la altura total (7,925 lb (3,595 Kg)

CUCHARÓN DE LA CARGADORA: Trabajo pesado uso general SAE J732 Capacidad colmado 1.3 yd3 (1.0 m3)

Capacidad al ras 1.07 yd3 (0.82 m3) Ancho de corte 88.5” (2.25 m) Peso 880 lb (339 Kg)

DESEMPEÑO DE EXCAVACIÓN:

Fuerza de rompimiento del cilindro del cucharón (estándar) 13,293 lb (6,030 Kg)

Fuerza de excavación retroexcavadora (estándar) 8,682 lb (3,938 Kg)

CABINA:

Cabina cerrada ROPS/FOPS, equipada con aire acondicionado, limpia parabrisas y ventanas laterales de apertura total.

Freno de estacionamiento, asiento anatómico ajustable, cinturón de seguridad, indicadores analógicos de temperatura del motor, régimen del motor, carga de la batería, nivel de combustible, luces de aviso y señalización.

3

ARRENDAMIENTO PURO POR 36 MESES DE CAMION CON VOLTEO DE 8 MTS MEXILIFT MODELO 2016

Motor diesel 6 cilindros 200 hp EPA 2004

Transmisión Fuller 9 velocidades Eje trasero Dana Spicer 23,000 lbs Eje delantero Dana Spicer 12,000 lbs Suspensión mecánica Reyco 23,000 lbs Aire acondicionado y calefactor en cabina

Elevador de ventanillas eléctrico lado derecho, lado izquierdo manual. Asientos de vinil

Tanque de combustible de aluminio de 212 lts., con escalones integrados y tapón con llave de seguridad.

Rines de acero con llantas 11R22.5 Sin ventanilla trasera

Unidad

LUGAR PARA LA REALIZACIÓN DEL SERVICIO

El lugar de prestación de los servicios será en las instalaciones de la Comisión Estatal de Servicios

Públicos de Tijuana, ubicada en Boulevard Federico Benítez número 4057, en la Colonia 20 de

noviembre de esta ciudad de Tijuana, Baja California.

PERIODO DE GARANTÍA DE LOS BIENES:

El periodo mínimo de garantía que se deberá ofrecer en la presente licitación por parte del

licitante será conforme a la garantía que otorgue el fabricante, la cual no podrá ser inferior de un

(1) año por vicios ocultos o defectos de fabricación que en su caso se presenten durante la

vigencia del contrato. El licitante será el responsable de hacer válida la misma y deberá responder

por los bienes garantizados directamente.

PLAZO DE ENTREGA

El proveedor que resulte ganador, deberá entregar la maquinaria y equipo dentro de un plazo de

treinta (30) días posteriores a la firma del contrato respectivo.

FORMA DE PAGO

Los pagos se realizarán dentro de los treinta (30) días posteriores a la presentación de la factura

correspondiente al mes de arrendamiento devengado en la ventanilla de atención a proveedores

de CESPT y envío de la factura digital al correo electrónico [email protected]

Luces marcadoras en techo de cabina Bastidor de acero termotratado Alarma en reversa

Capó con apertura de 90°

Radiador con suspensión independiente Cabina de aluminio, pintada color blanco.
