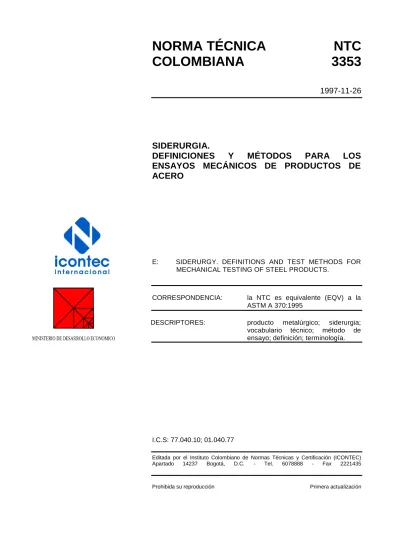

NORMA TÉCNICA
NTC
COLOMBIANA
3353
1997-11-26
SIDERURGIA.
DEFINICIONES
Y
MÉTODOS
PARA
LOS
ENSAYOS MECÁNICOS DE PRODUCTOS DE
ACERO
E: SIDERURGY. DEFINITIONS AND TEST METHODS FOR MECHANICAL TESTING OF STEEL PRODUCTS.
CORRESPONDENCIA: la NTC es equivalente (EQV) a la ASTM A 370:1995
DESCRIPTORES: producto metalúrgico; siderurgia; vocabulario técnico; método de ensayo; definición; terminología.
I.C.S: 77.040.10; 01.040.77
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC) Apartado 14237 Bogotá, D.C. - Tel. 6078888 - Fax 2221435
PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo nacional de normalización, según el Decreto 2269 de 1993.
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental para brindar soporte y desarrollo al productor y protección al consumidor. Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica está garantizada por los Comités Técnicos y el período de Consulta Pública, este último caracterizado por la participación del público en general.
La NTC 3353 (Primera actualización) fue ratificada por el Consejo Directivo de 1997-11-26.
Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales.
A continuación se relacionan las empresas del comité 371005 “Ensayos mecánicos para productos metálicos” que colaboraron en el estudio de esta norma a través de su participación en el Consulta Pública.
ACERIAS PAZ DEL RÍO AGA - FANO BAVARIA COLTAVIRA COMESA DISTRIBUIDORA DE ACEROS DE COLOMBIA DISTRAL
E.W. SAYBOLT Y CÍA. ELECTRODOS OERLIKON EMCOCABLES
EMPRESA COLOMBIANA DE SOLDADURAS
EMPRESAS PÚBLICAS DE MEDELLÍN ESTRUCTURAS CENO
FÁBRICA NACIONAL DE AUTOPARTES GARNICA VILLAMIZAR
INDUSEL
INDUSTRIAS HIDRAULOMECÁNICAS INDUSTRIAS METÁLICAS BACHUE INDUSTRIAS SAMPER
ISAGEN
LLORESA PRODUCTOS DE HIERRO Y ACERO
POLITÉCNICO COLOMBIANO JAIME ISAZA CADAVID
QA/QC INSPECTION SYSTEM SAGER SCHLAGELOCK SIDEBOYACÁ SOCIEDAD COLOMBIANA DE INGENIEROS SUPERINTENDENCIA DE INDUSTRIA Y COMERCIO
TANQUES Y TAPAS INDUSTRIALES TUBOS DE OCCIDENTE
UNIVERSIDAD ANTIOQUIA UNIVERSIDAD DEL VALLE UNIVERSIDAD EAFIT
UNIVERSIDAD FRANCISCO DE PAULA SANTANDER
UNIVERSIDAD PEDAGÓGICA Y TECNOLÓGICA DE COLOMBIA
WEATHERFOR ENTERRA COLOMBIANA
LIMITED
ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados normas internacionales, regionales y nacionales.
NORMA TÉCNICA COLOMBIANA NTC 3353 (Primera actualización) RESUMEN
2 SIDERURGIA.
DEFINICIONES Y METODOS PARA LOS ENSAYOS MECÁNICOS DE PRODUCTOS DE ACERO
1. OBJETO
1.1 Esta norma cubre procedimientos y definiciones para ensayos mecánicos de productos de acero forjados y fundidos. Los diferentes ensayos mecánicos descritos en esta norma se usan para determinar las propiedades requeridas en la especificación del producto. Se deben evitar las variaciones en los métodos de ensayo y se deben seguir los métodos normalizados para obtener resultados reproducibles y comparables. En los casos en que los requisitos de ensayo para ciertos productos sean únicos o sean una variación de estos procedimientos generales, deben prevalecer los requisitos de ensayo de la especificación para el producto.
1.2 Se describen los siguientes ensayos mecánicos:
Numerales Tensión Doblamiento Dureza Brinell Rockwell Impacto Palabras clave 5 a 13 14 15 16, 17 18 19 a 28 29
1.3 Los anexos cubren detalles particulares de ciertos productos, como sigue:
Anexo
Productos en barra Productos tubulares Elementos de fijación
Productos de alambre redondo
Importancia del ensayo de impacto en barras con entalla
Conversión del porcentaje de elongación de probetas redondas a equivalentes para probetas planas Ensayo para cables trensados de múltiples alambres
Aproximación de los datos de ensayo
Métodos para ensayar barras de acero para refuerzo
Procedimiento para usar y controlar la simulación de ciclos térmicos
1 2 3 4 5 6 7 8 9 10
NORMA TÉCNICA COLOMBIANA NTC 3353 (Primera actualización) RESUMEN
3
1.4 Los valores expresados en unidades pulgada-libra se deben considerar normativos.
1.5 Cuando se hace referencia a esta norma en una especificación de producto con valores métricos, los valores de fluencia y tensión se pueden determinar en unidades pulgada - libra (ksi) y luego convertirlos a unidades SI (MPa). La elongación determinada en longitudes calibradas en unidades pulgada - libra, de 2 pulgadas a 8 pulgadas, se puede reportar en longitudes expresadas en unidades SI de 50 mm ó 200 mm, respectivamente, según sea aplicable. Por otra parte, cuando se haga referencia a esta norma en una especificación de producto con valores en unidades pulgada - libra, los valores de fluencia y tensión se pueden determinar en unidades SI y luego se convierten a unidades en pulgada libra. La elongación determinada en longitudes calibradas de 50 mm o 200 mm se puede reportar en longitudes expresadas en unidades pulgada - libra de 2 pulgadas u 8 pulgadas, respectivamente, según sea aplicable.
1.6 En los casos en que pueda necesitarse información sobre criterios para evaluación de laboratorios de ensayo, se recomienda el uso de la norma ASTM A 880.
1.7 Esta norma no pretende tratar todos los asuntos de seguridad, si los hay, asociados con su uso. Es responsabilidad del usuario de esta norma establecer prácticas apropiadas de seguridad y salud y determinar la aplicabilidad de las limitaciones regulatorias antes de su uso.
2. REFERENCIAS NORMATIVAS
2.1 NORMAS ASTM
A 703/A 703 M Specification for Steel Castings. General Requirements for Pressure Containing Parts.
A 781 /A 781 M Specification for Castings. Steel and Alloy. Common Requirements for General Industrial Use.
A 880 Practice for Criteria for use in Evaluation of Testing Laboratories and Organizations for Examination and lnspection of Steel. Stainless Steel and Related Alloys.
E 4 Practices for Force Verification of Testing Machines.
E 6 Terminology Relating to Methods of Mechanical Testing.
E 8 Test Methods for Tension Testing of Metallic Materials.
E 8M Test Methods for Tension Testing of Metallic Materials [Metric].
E 10 Test Method for Brinell Hardness of Metallic Materials.
E 18 Test Method for Rockwell Hardness and Rockwell Superficial Hardness of Metallic Materials.
E 23 Test Methods for Notched Bar lmpact Testing of Metallic Materials.
E 29 Practice for Using Significant Digits in Test Data to Determine Conformance With Specifications.
E 83 Practice for Verification and Classification of Extensometers.
NORMA TÉCNICA COLOMBIANA NTC 3353 (Primera actualización) RESUMEN
4
E 190 Method for Guided Bend Test for Ductility of Welds.
E 208 Test Method for Conducting Drop-Weight Test to Determine Nil-Ductility Transition Temperature of Ferric Steels.
E 290 Test Method for Semi Guided Bend Test for Ductility of Metallic Materials.
2. OTRO DOCUMENTO
ASME Boiler and Pressure Vessel Code, Section VII, Division 1, Part UG 84.
