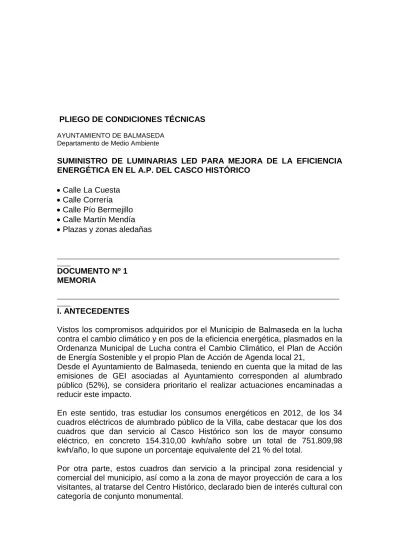

PLIEGO DE CONDICIONES TÉCNICAS
AYUNTAMIENTO DE BALMASEDA Departamento de Medio Ambiente
SUMINISTRO DE LUMINARIAS LED PARA MEJORA DE LA EFICIENCIA ENERGÉTICA EN EL A.P. DEL CASCO HISTÓRICO
• Calle La Cuesta
• Calle Correría
• Calle Pío Bermejillo
• Calle Martín Mendía
• Plazas y zonas aledañas
____________________________________________________________________________________ ____ DOCUMENTO Nº 1 MEMORIA ____________________________________________________________________________________ ____ I. ANTECEDENTES
Vistos los compromisos adquiridos por el Municipio de Balmaseda en la lucha contra el cambio climático y en pos de la eficiencia energética, plasmados en la Ordenanza Municipal de Lucha contra el Cambio Climático, el Plan de Acción de Energía Sostenible y el propio Plan de Acción de Agenda local 21,
Desde el Ayuntamiento de Balmaseda, teniendo en cuenta que la mitad de las emisiones de GEI asociadas al Ayuntamiento corresponden al alumbrado público (52%), se considera prioritario el realizar actuaciones encaminadas a reducir este impacto.
En este sentido, tras estudiar los consumos energéticos en 2012, de los 34 cuadros eléctricos de alumbrado público de la Villa, cabe destacar que los dos cuadros que dan servicio al Casco Histórico son los de mayor consumo eléctrico, en concreto 154.310,00 kwh/año sobre un total de 751.809,98 kwh/año, lo que supone un porcentaje equivalente del 21 % del total.
Por otra parte, estos cuadros dan servicio a la principal zona residencial y comercial del municipio, así como a la zona de mayor proyección de cara a los visitantes, al tratarse del Centro Histórico, declarado bien de interés cultural con categoría de conjunto monumental.
Situación actual
En el casco histórico de Balmaseda se concentran 230 farolas modelo Palacio, la mayoría de ellas murales y algunas sobre poste. El consumo medio por punto de luz es de aproximadamente 150w, siendo ligeramente superior por el consumo del equipo asociado a la propia luminaria de vapor de sodio (reactancias, etc,...). El Ayuntamiento persigue mejorar la eficiencia de las luminarias, reduciendo los consumos energéticos asociados.
II. MEMORIA
Se proyecta acometer el cambio de alumbrado del Casco Histórico:
• Calle La Cuesta
• Calle Correría
• Calle Pío Bermejillo
• Calle Martín Mendía
• Plazas y zonas aledañas
Se mantendrán los elementos de sustentación e instalaciones eléctricas (farolas murales tipo Palacio), sustituyendo únicamente los motores de luz. La instalación de los nuevos equipos correrá a cargo del Ayuntamiento de Balmaseda, de forma que el objeto del contrato será el suministro de los equipos descritos a continuación.
Se cambiarán 230 motores de luz, de 150 w de consumo medio (lámpara + balasto) por tecnologías más eficientes tipo SNAP 32LED, con un consumo medio del orden de 40w, que reducen los costes energéticos y de mantenimiento y mejoran la calidad de la iluminación.
Dado que el modelo de luminarias objeto de la actuación se encuentra presente en otras calles del municipio, se valorará tal y como aparece recogido en los criterios de valoración (Pliego de condiciones administrativas), el suministro de un mayor número de unidades, al objeto de ampliar el ámbito de actuación del presente proyecto y conseguir un mayor ahorro energético.
III. PLAZOS
El plazo de suministro una vez adjudicado será de UN MES. El plazo de garantía mínima exigible será de 5 años a partir de la recepción.
____________________________________________________________________________________ ____
DOCUMENTO Nº 2
PLIEGO DE CONDICIONES
Únicamente a los efectos de identificar una calidad de los materiales y la prestación de los dispositivos a instalar se incluye en la descripción de los materiales indicaciones que corresponden a firmas comerciales de aquellos que se consideran suficientes, pudiendo los licitadores ofertar aquellos que consideren y puedan probar como equivalentes o superiores a los indicados. ____________________________________________________________________________________ ____
REQUISITOS QUE HABRÁN DE REUNIR LAS EMPRESAS LICITADORAS Además de los requisitos previstos en el Pliego de Cláusulas Administrativas Particulares y en la legislación vigente, las empresas licitadoras deberán acreditar, para ser admitidas en el procedimiento de adjudicación, el cumplimiento de los siguientes requisitos mínimos:
Será de obligado cumplimiento el designar el nombre de la persona/s responsable/s técnicos del contratante frente al Ayuntamiento.
Las empresas licitadoras estarán obligadas a presentar la documentación técnica y certificaciones correspondientes que se relacionan a continuación, referente a las luminarias propuestas para ser suministradas e instaladas en sustitución de las existentes, ya que dicha documentación se exigirá con carácter excluyente de la presente licitación.
Se exigirá a las empresas licitadoras la presentación de la siguiente documentación y certificados relativos al modelo de luminaria propuesta por cada uno de ellos para su suministro e instalación en sustitución de las existentes, suponiendo la falta de cualquiera de estos documentos determinará la EXCLUSIÓN del procedimiento de adjudicación:
- Se aportará la Garantía de los productos, ante cualquier defecto de fabricación.
- Certificado emitido por Laboratorio Acreditado por ENAC (Entidad Nacional de Acreditación) o similar internacional que acredite que la empresa y todos sus procesos de fabricación referentes a la actividad objeto de contratación (luminarias suministradas) están certificados con la ISO 9001-2000.
- Declaración de conformidad o certificado equivalente de que las luminarias en cuestión cumplen con el Reglamento Electrotécnico de Baja Tensión y sus Instrucciones Técnicas Complementarias, aprobado por Real Decreto 848/2002, de 2 de agosto, y con el Reglamento de Eficiencia Energética en Instalaciones de Alumbrado Exterior y sus Instrucciones Técnicas Complementarias, aprobado por Real Decreto 1890/2008, de 14 de noviembre.
- Certificado de marcado CE.
- Ficha técnica de las luminarias indicando todas las características técnicas de tipo de fuente de luz, fuente de alimentación, sistema óptico, materiales y acabados, temperaturas de funcionamiento, características de mantenimiento, grado de protección, características eléctricas (factor de potencia según flujo y corriente de arranque) y características de instalación.
- Certificado emitido por el fabricante de la luminaria donde se indique expresamente la duración de la garantía y de la vida útil de la luminaria (conjunto Fuente de luz+Fuente de alimentación), y las condiciones que regirán la garantía además de las referencias de los tipos de fuente empleados. Dicha garantía, cubrirá cualquier avería derivada del proceso de fabricación. La Vida útil de los diodos será de al menos 50.000h.
- Certificado que incluya el ensayo y estudio fotométrico de las luminarias conforme a lo establecido en la Norma UNE-EN 13032 (dicho estudio deberá proporcionar datos completos de las curvas fotométricas, la eficiencia lumínica y el rendimiento de la misma, la temperatura de color y el rendimiento de color de la fuente de luz, y el porcentaje de flujo emitido al hemisferio superior, entre otros datos).
- Cálculo fotométrico para la disposición tipo descrita en el presente Pliego, en el que se justifique el cumplimiento de los niveles de iluminancia media, uniformidad media, factor de mantenimiento, etc. Para la luminaria propuesta por cada empresa licitadora.
- Certificado de reciclabilidad, en el que se justifique que se cumplen las directivas RoHS y WEEE.
DESCRIPCION DEL SUMINISTRO
CARACTERÍSTICAS MÍNIMAS DE LAS NUEVAS LUMINARIAS
Las características técnicas de fabricación y las características luminotécnicas de las luminarias que se propongan por parte de las empresas licitadoras deberán ser al menos las siguientes:
Eficacia del conjunto Mínimo 120 lm/w
Potencia Máximo 40 w
Corriente aplicada Máximo 350 mA Temperatura de funcionamiento -20 a +35 ºC Vida útil (con más del 70% de
brillo a temperatura ambiente de 35ºC)
> 50.000 horas
Color de emisión Luz blanca cálida Temperatura de color 3.500 ó 4.000 º Kelvin Rendimiento de color > ó = a 70
Estructura Aluminio inyectado de alta presión
Grado de protección IP66 e IK09
Garantía 5 años
Certificados CE, ISO 9001:2000, RoHS,
Todos los materiales que se utilicen en la licitación de la obra, y para los cuales existan normas oficiales establecidas en relación con su empleo en las Obras Públicas, deberán satisfacer las que están en vigor en la fecha de su utilización, así como las que se establecen en el Presente Pliego, debiendo ser aprobados por la mesa de contratación.
La utilización de materiales de procedencias autorizadas en la contratación, o recomendadas en el presente Proyecto, no libera en ningún caso al Contratista de que los materiales cumplan las condiciones referidas en el párrafo anterior, pudiendo ser rechazados, en cualquier momento, en caso de que se encuentren defectos de calidad o uniformidad.
La manipulación de los materiales no habrá de alternar sus características, tanto al transportarlos como durante su empleo.
FOTOMETRÍA
Se usará como calle tipo de evaluación de la eficacia luminotécnica del proyecto una disposición tipo de reparto de luminarias con interdistancia de 17 metros, distribución unilateral izquierda, altura de montaje de 4,20 metros (sobre brazo mural) , anchura de vía de 6,00 metros.
El flujo emitido al hemisferio superior de la luminaria en las mismas condiciones de instalación deberá ser máximo del 1%.
CONDICIONES DE SUMINISTRO E INSTALACIÓN
Realizado el suministro, las luminarias se instalarán por parte del personal municipal.
En cualquier momento y una vez instaladas las luminarias, la dirección técnica del Ayuntamiento de Balmaseda podrá elegir una muestra que será enviada a un laboratorio con acreditación ENAC donde se comprobarán los valores fotométricos, la eficiencia lumínica, el rendimiento, la temperatura de color, el rendimiento de color de la fuente de luz y el porcentaje de flujo emitido al hemisferio superior según norma UNE-EN 13032. El coste de estas pruebas será por cuenta de la empresa adjudicataria en caso de incumplimiento.
También se realizarán los ensayos de consumo y valores eléctricos y térmicos a la temperatura de funcionamiento en ambiente exterior de 35ºC.
En el caso de que dichos valores de ensayo tengan desviaciones superiores a un 10% sobre las características técnicas mínimas requeridas en el presente Pliego, quedará en manos del Ayuntamiento de Balmaseda la decisión de resolver el contrato con pérdida de toda la inversión realizada, quedando el Ayuntamiento liberado del pago de los gastos y cuotas pendientes de cobro.
