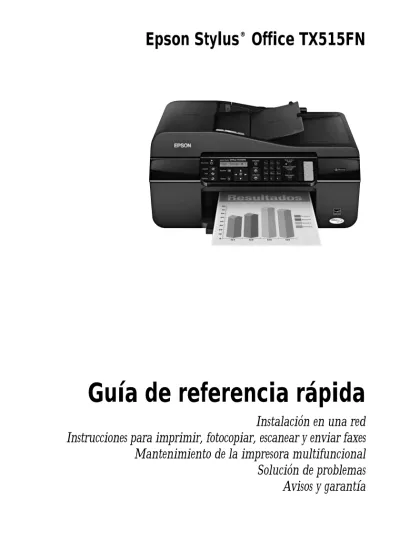

Epson Stylus Office TX515FN
Guía de referencia rápida
Instalación en una red
Instrucciones para imprimir, fotocopiar, escanear y enviar faxes
Mantenimiento de la impresora multifuncional
Solución de problemas
Avisos y garantía
®2 Contenido
Contenido
Introducción
. . . 4Cómo instalar la impresora en una red
. . . 5Cómo conectar un cable de red Ethernet . . . 5
Cómo instalar el software . . . 6
Cómo cargar papel
. . . 13Uso de papeles especiales . . . 15
Cómo colocar los originales para fotocopiar,
escanear y mandar un fax
. . . 17Cómo usar la superficie de cristal del escáner . . . 17
Cómo utilizar el Alimentador automático de documentos . . . 18
Cómo copiar documentos o fotografías
. . . 20Cómo copiar documentos . . . 20
Cómo copiar fotografías . . . 21
Cómo enviar un fax
. . . 23Cómo conectar un teléfono o un contestador . . . 23
Cómo configurar las funciones de fax . . . 25
Cómo enviar un fax desde el panel de control . . . 29
Cómo enviar un fax desde Windows . . . 31
Cómo recibir un fax . . . 33
Cómo imprimir desde su computadora
. . . 34Cómo imprimir en Windows . . . 34
Cómo imprimir con una Macintosh . . . 36
Contenido 3
Cómo escanear documentos o fotografías
. . . 41Cómo escanear . . . 41
Cómo escanear múltiples páginas . . . 43
Mantenimiento de la impresora
. . . 44Cómo comprobar los inyectores del cabezal de impresión . . . 44
Cómo limpiar el cabezal de impresión . . . 45
Cómo comprobar el estado de los cartuchos de tinta . . . 46
Cómo adquirir cartuchos de tinta Epson . . . 47
Cómo sustituir los cartuchos de tinta . . . 48
Solución de problemas
. . . 51Actualizaciones del software . . . 51
Indicadores de error . . . 52
Problemas y soluciones . . . 52
Dónde obtener ayuda . . . 57
Avisos y garantía
. . . 59Requerimientos de sistema . . . 59
Instrucciones de seguridad importantes . . . 59
Especificaciones técnicas . . . 62
Declaración de conformidad . . . 64
Declaración de conformidad con FCC . . . 65
Garantía limitada . . . 67
4 Introducción
Introducción
Después de instalar la impresora multifuncional Epson Stylus® Office TX515FN,
tal como se describe en el póster Guía de instalación, consulte este documento para instrucciones sobre cómo:
■ instalar la impresora en una red
■ cargar papel
■ fotocopiar documentos o fotografías
■ enviar documentos o fotografías por fax
■ obtener instrucciones para imprimir desde su computadora
■ escanear múltiples páginas
■ realizar ciclos rutinarios de mantenimiento
■ solucionar problemas sencillos
Esta guía le explica como realizar la mayor parte de estas tareas sin necesidad de encender la computadora. Para obtener más instrucciones, consulte el Manual del
usuario proporcionado en formato electrónico. Para accederlo, haga doble clic en el
icono correspondiente en el escritorio de su computadora.
Siempre observe las siguientes indicaciones cuando lea las instrucciones de la impresora TX515FN.
Advertencia:
Las Advertencias se deben seguir rigurosamente para evitar daños corporales. Precaución:
Las Precauciones se deben respetar para evitar daños al equipo. Nota:
Las Notas contienen información importante sobre la impresora. Consejo:
Los Consejos contienen información adicional para obtener mejores resultados al mandar un fax, hacer fotocopias, escanear e imprimir.
Cómo instalar la impresora en una red 5
Cómo instalar la impresora
en una red
Siga los pasos descritos en este capítulo para conectar la impresora TX515FN a su red. Después de conectar la impresora a su red, necesita instalar el software de la impresora TX515FN en cada computadora que va a utilizar la impresora para imprimir.
Cómo conectar un cable de red Ethernet
1. Conecte el cable de red Ethernet al puerto LAN (10/100) de la impresora.
2. Conecte el otro extremo a cualquier puerto LAN disponible en su enrutador (router), punto de acceso inalámbrico o concentrador.
6 Cómo instalar la impresora en una red
Cómo instalar el software
Siga los pasos descritos en esta sección para cada computadora que va a utilizar la impresora por medio de la red.
1. Introduzca el CD del software de la impresora en la unidad de CD o DVD de su computadora.
2. Windows Vista®: si aparece la ventana Reproducción automática, haga clic en Ejecutar SETUP.EXE. Cuando vea la pantalla Control de cuentas de usuario, haga clic en Continuar, luego haga clic en Español, si es necesario.
Windows® XP: haga clic en Español, si es necesario. Cuando aparezca la
pantalla Instalación del software, continúe con el paso 3.
Mac OS® X: haga doble clic en el icono .
3. Haga clic en Instalar.
4. Cuando vea esta pantalla, seleccione Instalar el driver para una conexión de red y haga clic en Siguiente.
Cómo instalar el software 7
5. Cuando vea esta pantalla, haga clic en Siguiente para iniciar la configuración de red.
6. Compruebe que su impresora esté encendida y conectada a su red, tal como se describe en la página 5.
7. Cuando vea la pantalla Advertencia sobre cortafuegos o firewalls, haga clic enSiguiente.
Nota: si aparece un mensaje de alerta de firewall, haga clic en Desbloquear o
Permitir para que continúe el programa EpsonNet Setup. No seleccione Preguntar más adelante, Continuar bloqueo o Bloquear.
8 Cómo instalar la impresora en una red
8. Espere mientras EpsonNet Setup configura su impresora en la red.
9. Realice una de las siguientes acciones:
■ Si aparece la pantalla Instalación terminada, continúe con la sección “Finalización de la instalación” en la página 10.
Cómo instalar el software 9 ■ Si no se detecta ninguna impresora disponible en su red, siga las
instrucciones que aparecen en la pantalla y haga clic en Siguiente.
■ Si EpsonNet Setup encuentra más de una impresora en su red, seleccione la impresora que desea configurar, luego haga clic en Siguiente. Cuando vea la pantalla Instalación terminada, continúe con la sección
10 Cómo instalar la impresora en una red
Finalización de la instalación
Siga los pasos que corresponden a su sistema operativo:
■ “Windows” a continuación
■ “Macintosh” en la página 11
Windows
1. Imprima una página de prueba, luego haga clic en Finalizar.
2. Realice una de las siguientes acciones:
■ Para configurar la información de su cabecera de fax, seleccione Sí, haga clic en Siguiente, luego continúe con el paso 3.
■ Para configurar la información de su cabecera de fax más tarde, seleccioneNo, haga clic en Siguiente, luego continúe con el paso 4.
Cómo instalar el software 11
3. Siga las instrucciones en pantalla para configurar la información de su cabecera de fax.
4. Siga las instrucciones en pantalla para instalar el software adicional y finalizar la instalación.
5. Cuando se termine la instalación, reinicie su computadora.
Está listo para escanear e imprimir. Consulte su documentación impresa o el
Manual del usuario en formato electrónico para obtener más información.
Macintosh
1. Haga clic en Finalizar.
12 Cómo instalar la impresora en una red
3. Siga los pasos que se indican a la derecha de la pantalla para añadir su impresora EPSON TCP/IP, luego haga clic en Siguiente.
Nota: puede tardar hasta 90 segundos para que la computadora encuentre la impresora EPSON TCP/IP en la red.
4. Siga las instrucciones en pantalla para imprimir una página de prueba, instalar el software adicional y finalizar la instalación.
5. Cuando se termine la instalación, reinicie su computadora.
Está listo para escanear e imprimir. Consulte su documentación impresa o el
Cómo cargar papel 13
Cómo cargar papel
Puede imprimir documentos y fotografías utilizando una variedad de tipos y tamaños de papel. Para más información, consulte la página 15.
1. Abra el soporte del papel y extiéndalo. A continuación, extienda la bandeja de salida del papel y levante el parador de papel.
2. Apriete la guía lateral y deslícela hacia la izquierda.
14 Cómo cargar papel
3. Con la cara satinada o imprimible hacia arriba, coloque el papel contra el lado derecho y detrás de la lengüeta. (Cargue el papel con membrete o preimpreso de manera que el borde superior del papel ingrese primero).
Puede cargar hasta 100 hojas de papel normal o 20 hojas de papel fotográfico. Cargue papel especial una hoja a la vez. Consulte el Manual del usuario en formato electrónico para obtener más información.
Nota: el tipo de papel que elige afecta la apariencia de su impresión. Si solamente está haciendo una fotocopia o imprimiendo un borrador, puede usar papel normal. Sin embargo, para obtener los mejores resultados, utilice uno de los papeles especiales de inyección de tinta de Epson diseñados para este producto. Por ejemplo, sus fotos tendrán una apariencia fabulosa si las imprime en papel Epson Premium Photo Paper Glossy (consulte la sección“Uso de papeles especiales” para obtener más información).
4. Deslice la guía lateral contra el papel, pero sin ejercer demasiada fuerza.
Nota: para obtener más información sobre el papel e instrucciones sobre cómo cargar sobres, consulte el Manual del usuario en formato electrónico.
Coloque siempre el papel en posición vertical, aunque vaya a imprimir imágenes con orientación horizontal.
Uso de papeles especiales 15
Uso de papeles especiales
Epson ofrece una gran variedad de papeles de alta calidad que le dan el máximo impacto a sus documentos, fotos, presentaciones y proyectos.
Puede adquirir papel y tinta Epson originales en un distribuidor de productos Epson autorizado. Para encontrar el distribuidor más cercano, póngase en contacto con Epson como se describe en la página 57.
Nombre del papel* Tamaño Código
Número de hojas Epson Bright White Paper Carta (8,5 × 11 pulg.;
21,59 × 27,94 cm)
S041586 500
Epson Presentation Paper Matte Carta (8,5 × 11 pulg.; 21,59 × 27,94 cm) S041062 100 Oficio (8,5 × 14 pulg.; 21,59 × 35,56 cm) S041067 100
Epson Premium Presentation Paper Matte 8 × 10 pulg. (20 × 25 cm), sin márgenes S041467 50 Carta (8,5 × 11 pulg.; 21,59 × 27,94 cm) S041257 S042180 50 100 Epson Premium Presentation
Paper Matte Double-sided
Carta (8,5 × 11 pulg.; 21,59 × 27,94 cm)
S041568 50
Epson Premium Photo Paper Glossy 4 × 6 pulg. (10 × 15 cm), sin márgenes S041808 S041727 40 100 8 × 10 pulg. (20 × 25 cm), sin márgenes S041465 20 Carta (8,5 × 11 pulg.; 21,59 × 27,94 cm) S042183 S041667 25 50 Epson Ultra Premium Photo
Paper Glossy 4 × 6 pulg. (10 × 15 cm), sin márgenes S042181 S042174 60 100 8 × 10 pulg. (20 × 25 cm), sin márgenes S041946 20 Carta (8,5 × 11 pulg.; 21,59 × 27,94 cm) S042182 S042175 25 50
16 Cómo cargar papel
* La disponibilidad de los tipos de papel depende del país. Epson Premium Photo Paper
Semi-gloss 4 × 6 pulg. (10 × 15 cm), sin márgenes S041982 40 Carta (8,5 × 11 pulg.; 21,59 × 27,94 cm) S041331 20
Epson Photo Paper Glossy 4 × 6 pulg. (10 × 15 cm), sin márgenes S04180-20 S041809 S042038 20 50 100 Carta (8,5 × 11 pulg.; 21,59 × 27,94 cm) S041141 S041649 S041271 20 50 100 A4 (8,3 × 11,7 pulg.; 210 × 297 mm) S041140 20
Epson Photo Quality Self-adhesive Sheets
A4 (8,3 × 11,7 pulg.; 210 × 297 mm)
S041106 10
Epson Iron-on Cool Peel Transfer Paper
Carta (8,5 × 11 pulg.; 21,59 × 27,94 cm)
S041153 10
Nombre del papel* Tamaño Código
Número de hojas
Cómo colocar los originales para fotocopiar, escanear y mandar un fax 17
Cómo colocar los originales
para fotocopiar, escanear y
mandar un fax
Antes de realizar una fotocopia, escanear o enviar un fax, coloque los documentos o las fotografías sobre la superficie de cristal del escáner (a continuación) o en el Alimentador automático de documentos (consulte la página 18).
Cómo usar la superficie de cristal
del escáner
Puede colocar una foto o un documento hasta tamaño Carta o A4 sobre la superficie de cristal del escáner para hacer copias a color o en blanco y negro. 1. Abra la cubierta para documentos y
coloque el original boca abajo sobre la superficie de cristal, con la parte superior en la esquina trasera izquierda.
Si va a escanear fotos de tamaño 3 × 5 pulg. (8 × 13 cm) o 4 × 6 pulg. (10 × 15 cm) en su computadora, puede colocar un máximo de dos a la vez sobre la superficie de cristal del escáner. Deje una distancia mínima de 5 mm entre ellas.
2. Cierre la cubierta con cuidado para no mover los originales.
5 mm
18 Cómo colocar los originales para fotocopiar, escanear y mandar un fax
Cómo utilizar el Alimentador automático
de documentos
Puede cargar hasta 30 hojas de tamaño Carta o A4 o 10 hojas de tamaño oficio en el Alimentador automático de documentos (ADF).
1. Abanique los originales, luego empareje los bordes sobre una superficie plana. 2. Abra el soporte del papel del Alimentador automático de documentos.
3. Deslice la guía lateral hacia afuera.
Cómo utilizar el Alimentador automático de documentos 19
5. Deslice la guía lateral izquierda contra los originales, pero sin ejercer demasiada fuerza.
Nota: cuando utiliza la función Copiar, automáticamente se selecciona papel de tamaño Carta para sus copias impresas. Para seleccionar A4, utilice el menú de ajustes. Si hace una fotocopia de un documento de tamaño oficio, la imagen se recortará. Para fotocopiar un documento de tamaño oficio en papel de tamaño Carta, pulse el botón xAjustes, seleccione Reducir/Ampliar, luego oprima el botón OK. Pulse el botón u o d para seleccionar Oficio->Carta, luego oprima el botón OK.
20 Cómo copiar documentos o fotografías
Cómo copiar documentos
o fotografías
Siga las instrucciones de esta sección para hacer fotocopias a color o en blanco y negro.
Nota: para apagar el “bip” que se escucha cuando oprime un botón, pulse el botón rCopiar, pulse el botón xAjustes, pulse el botónu o d para seleccionar
Mantenimiento, luego oprima el botón OK. Pulse el botónu o d para seleccionar Bip, luego oprima el botón OK. Pulse el botón u o d para seleccionar Des, luego oprima el botón OK.
Cómo copiar documentos
Puede hacer fotocopias de documentos utilizando papel normal o papel especial Epson de tamaño Carta o A4, igual como lo haría con una copiadora. Si utiliza el Alimentador automático de documentos, puede copiar hasta 30 hojas a la vez en papel normal de tamaño Carta o A4.
1. Cargue papel normal, papel Epson Bright White Paper o papel Epson Presentation Paper Matte de tamaño Carta o A4 en el alimentador de hojas (consulte la página 13).
2. Coloque el documento original sobre la superficie de cristal del escáner o en el Alimentador automático de documentos (consulte la página 17 o 18).
3. Pulse el botón rCopiar.
4. Pulse el botón u o d o utilice el teclado numérico para seleccionar el número
Cómo copiar fotografías 21
5. Para cambiar la composición, pulse el botón
xAjustes, luego oprima el botón OK.
Pulse el botón u o d para seleccionar un
ajuste de composición, luego oprima el botón OK.
Nota: no puede imprimir sin márgenes en papel normal.
6. Para cambiar uno de los otros ajustes de impresión, pulse el botón u o d para
seleccionar el ajuste que desea cambiar, luego oprima el botónOK. Pulse el botón u o d para seleccionar una opción, luego oprima el botón OK.
Nota: es posible que no todos los ajustes Tipo papel, Tmño papel, Composic y
Calidad estén disponibles dependiendo de las opciones que elige.
7. Cuando termine de seleccionar los ajustes, pulse el botón Ajustes para salir del menú de ajustes.
8. Oprima el botón xNegro o xColor para iniciar la fotocopia. Para cancelar
la impresión de la copia, oprima el botón yCancelar.
Nota: no tire del papel mientras se esté imprimiendo; el papel se expulsa automáticamente.
Cómo copiar fotografías
Puede copiar una foto en papel fotográfico Epson de tamaño 4 × 6 pulg. (10 × 15 cm), 5 × 7 pulg. (13 × 18 cm), tamaño Carta o A4 (varios tipos disponibles) para crear copias instantáneas de sus fotos.
1. Cargue papel fotográfico Epson en el alimentador de hojas (consulte la página 13).
2. Coloque la foto en la superficie de cristal del escáner. 3. Pulse el botón rCopiar.
4. Pulse el botón u o d o utilice el teclado numérico para seleccionar el número
22 Cómo copiar documentos o fotografías
5. Para cambiar la composición, pulse el botón
xAjustes, luego oprima el botón OK.
Pulse el botón u o d para seleccionar
Con márgens para dejar un margen pequeño alrededor de la imagen, o seleccione Sin margen para ampliar la imagen hasta el borde del papel (la imagen se puede recortar un poco), luego oprima el botón OK.
6. Para cambiar uno de los otros ajustes de impresión, pulse el botón u o d para
seleccionar el ajuste que desea cambiar, luego oprima el botón OK. Pulse el botón u o d para seleccionar una opción, luego oprima el botón OK.
7. Cuando termine, pulse el botón xAjustes para salir del menú de ajustes.
8. Oprima el botón xNegro o xColor para iniciar la fotocopia. Para cancelar la impresión de la copia, oprima el botón yCancelar.
Nota: no tire del papel mientras se esté imprimiendo; el papel se expulsa automáticamente.
Cómo enviar un fax 23
Cómo enviar un fax
La impresora TX515FN le permite enviar faxes introduciendo números de fax, seleccionando entradas de una lista de marcado rápido o utilizando los botones de marcado preprogramado. Si utiliza el Alimentador automático de documentos, puede enviar un fax de hasta 30 páginas a la vez.
Nota: en Windows, también puede mandar un fax desde su computadora a través del programa FAX Utility de Epson; consulte la página 31 para obtener más detalles. Para más información sobre cómo enviar un fax y los ajustes de fax, consulte el Manual del usuario en formato electrónico.
Cómo conectar un teléfono o
un contestador
1. Conecte un extremo del cable telefónico al enchufe de pared y conecte el otro extremo al puerto LINE situado en la parte posterior de la impresora TX515FN.
Nota: si va a conectar la impresora TX515FN a una línea telefónica DSL, debe conectar el filtro DSL al enchufe de pared o no podrá utilizar el equipo de fax o el equipo telefónico como se describe a continuación. Póngase en contacto con su proveedor de servicios DSL para obtener el filtro requerido.
Enchufe telefónico de pared
24 Cómo enviar un fax
2. Para utilizar el teléfono o el contestador, necesita tener otro cable telefónico. Conecte un extremo del cable al teléfono o al contestador y conecte el otro extremo al puerto EXT. situado en la parte posterior de la impresora.
Si el contestador está programado para contestar después del cuarto timbre, debe configurar la impresora para que conteste después del quinto timbre o posteriormente.
1. Pulse el botón KFax, luego pulse el botón xAjustes.
2. Pulse el botón u o d para seleccionar Ajustes fax, luego oprima el
botónOK.
3. Pulse el botón u o d para seleccionar Comunicación, luego oprima el
botónOK.
4. Pulse el botón u o d para seleccionar Tonos para resp, luego oprima el botón OK.
5. Pulse el botón u o d o utilice el teclado numérico para seleccionar el número
de timbres, luego oprima el botón OK. Seleccione un número mayor a las veces que debe sonar antes de que conteste el contestador.
6. Pulse el botón xAjustes para salir del menú Ajustes fax.
En modo Auto responder, si la llamada entrante es un fax y usted o el contestador la contesta, la impresora TX515FN automáticamente empieza a recibir la
transmisión. Si es una persona la que está llamando, puede utilizar el teléfono de forma normal o se puede dejar un mensaje en el contestador.
Nota: debe tener un teléfono o un contestador conectado al puerto EXT. para que la impresora TX515FN pueda detectar una llamada de fax entrante cuando se conteste un teléfono. Si entra una llamada de fax y Ud. contesta el teléfono sin tener un teléfono o un contestador conectado al puerto EXT., la llamada se desconectará cuando cuelgue el teléfono y la impresora no recibirá el fax.
Enchufe telefónico de pared
Cómo configurar las funciones de fax 25
Cómo configurar las funciones de fax
Antes de enviar faxes, debe crear una cabecera de fax y seleccionar sus preferencias de fax.
Nota: para cambiar otros ajustes, imprimir los informes de fax o configurar las funciones de fax mediante el programa FAX Utility de Epson (sólo para Windows), consulte el Manual del usuario en formato electrónico.
Cómo introducir la información de la cabecera
de fax
Debe introducir su nombre y número de teléfono en la cabecera de fax antes de enviar faxes para que los destinatarios puedan identificar el origen del fax.
Nota: si deja la impresora TX515FN desconectada durante un largo periodo de tiempo, se pueden perder los ajustes de fecha y hora. Consulte el póster Guía de instalación
o el Manual del usuario en formato electrónico para obtener instrucciones sobre cómo configurar la fecha y la hora.
Cómo introducir el nombre del remitente
1. Pulse el botón KFax, luego pulse el botón xAjustes.
2. Pulse el botón u o d para seleccionar Ajustes
fax, luego oprima el botón OK.
3. Pulse el botón u o d para seleccionar Encabz,
luego oprima el botón OK.
4. Pulse el botón u o d para seleccionar Encabz fax,
luego oprima el botón OK.
5. Utilice el teclado numérico para introducir el nombre del remitente u otros datos de cabecera (consulte la página 26). Puede introducir hasta 40 dígitos. 6. Cuando termine, oprima el botón OK para volver a la pantalla Encabz Fax.
26 Cómo enviar un fax
Cómo introducir su número de teléfono
1. Desde la pantalla Encabz fax, pulse el botón u o d
para seleccionar Su no teléfono, luego oprima el
botón OK. Verá la pantalla donde podrá introducir el número de teléfono.
2. Utilice el teclado numérico para introducir su número de teléfono (consulte la siguiente sección). Puede introducir hasta 20 dígitos.
3. Cuando termine, oprima el botón OK para volver a la pantalla Su no teléfono.
4. Pulse el botón xAjustes para salir del menú Ajustes fax.
Cómo usar el teclado numérico para introducir números
y caracteres
Siga estos pasos para introducir números de teléfono y texto en modo Fax:
■ Para mover el cursor, añadir un espacio o eliminar un carácter:
■ Utilice el teclado numérico para marcar un número de fax. Pulse el botón
Rellamar/Pausa para introducir un símbolo de pausa (–) cuando necesita insertar una breve pausa al marcar el número. Utilice el botón # para introducir el símbolo + cuando esté marcando un número internacional.
■ Para introducir caracteres, pulse un número del teclado repetidas veces para alternar entre letras mayúsculas, las letras minúsculas o los números. Pulse la tecla 1 symb para introducir estos caracteres especiales: ! # % & ’ ( ) * + , – . / : ; = ? @ ~
Botón Función
l o r Mueve el cursor hacia la izquierda o la derecha.
Auto Resp./Espacio Inserta un espacio y mueve el cursor un carácter hacia la derecha.
Marcado Rápido/Grupos/Atrás Elimina un carácter y mueve el cursor un carácter hacia la izquierda.
Cómo configurar las funciones de fax 27
Cómo seleccionar los ajustes de escaneo e
impresión para enviar un fax
Utilice estos ajustes para ajustar la calidad de imagen de los faxes que se reciben y se mandan, para seleccionar el tamaño del papel cargado en la impresora, para seleccionar el tamaño de los faxes que se imprimen y para seleccionar los informes impresos que desea.
1. Pulse el botón KFax, luego pulse el botón xAjustes.
2. Pulse el botón u o d para seleccionar Ajustes fax, luego oprima el botón OK.
3. Pulse el botón u o d para seleccionar Conf escan e impr, luego oprima el botón OK.
4. Configure cualquiera de los siguientes ajustes:
Ajustes y opciones Descripción
Resolución Establece la resolución de escaneo y la calidad de impresión de los faxes que envía y recibe. Seleccione Fino para letra chica o arte en línea detallada, Foto para imágenes o Estánd. para faxes básicos.
Contrast Establece el contraste al escanear e imprimir. Con valores positivos, la imagen se vuelve más oscura; con valores negativos, la imagen se vuelve más clara.
Tmño papel Indica el tamaño del papel que tiene cargado en la impresora.
Reducción auto Indica si los faxes que recibe se reducen para ajustarse al tamaño de papel seleccionado cuando son demasiado grandes (Ac), o si se imprimen a su tamaño original en múltiples hojas (Des).
Informe última transmis. Indica cuándo la impresora imprime un informe sobre el último fax transmitido. Seleccione Des
para desactivar la impresión de informes, En error para imprimir informes solamente cuando ocurre un error, o En enví para imprimir informes para cada fax que manda.
28 Cómo enviar un fax
Cómo crear una lista de marcado rápido
Puede crear una lista de marcado rápido de números de fax para que pueda seleccionarlos rápidamente cuando vaya a enviar un fax. También puede crear una lista de marcado de grupos para enviar automáticamente el mismo mensaje de fax a múltiples números de marcado rápido (consulte el Manual del usuario para obtener más detalles).
Puede crear hasta 60 entradas de marcado rápido y marcado de grupos combinadas, añadir nombres para identificar los destinatarios e imprimir una lista para que sirva de referencia (consulte la página 29).
Cómo crear una lista de marcado rápido
1. Pulse el botón KFax, luego pulse el botón xAjustes.
2. Pulse el botón u o d para seleccionar Ajustes fax, luego oprima el
botónOK.
3. Pulse el botón u o d para seleccionar Config Marc rápi, luego oprima el
botón OK.
4. Pulse el botón u o d para seleccionar Crear,
luego oprima el botón OK. Verá una lista de las entradas disponibles.
Nota: para editar o borrar una entrada de una lista existente, seleccione Edit
oBorrar.
5. Seleccione o introduzca el número de la entrada de marcado rápido que desea añadir, luego oprima el botón OK.
6. Utilice el teclado numérico para marcar el número de fax (consulte la página 26), luego oprima el botón OK.
7. Utilice el teclado numérico para introducir un nombre para identificar la entrada de marcado rápido (consulte la página 26), luego oprima el botón OK. Volverá al menú Crear.
8. Si desea añadir otra entrada de marcado rápido, oprima el botón OK y repita los pasos 4 a 7.
Cómo enviar un fax desde el panel de control 29
Cómo imprimir su lista de marcado rápido
1. Pulse el botón KFax, luego oprima el botón Ajustes.
2. Pulse el botón u o d para seleccionar Ajustes fax, luego oprima el botónOK. 3. Pulse el botón u o d para seleccionar Impr inform, luego oprima el botónOK.
4. Pulse el botón u o d para seleccionar Marc rápid, luego oprima el botónxColor.
Cómo enviar un fax desde el panel
de control
Puede introducir un número de fax manualmente para mandar un fax, tal como se describe a continuación.
Nota: en Windows, puede mandar un fax desde su computadora a través del programa FAX Utility de Epson; consulte la página 31 para obtener más detalles.
1. Coloque los originales que va a mandar por fax (consulte la página 17). 2. Pulse el botón KFax.
3. Utilice el teclado numérico para marcar el número de fax manualmente. Puede introducir hasta 64 dígitos.
Nota: para instrucciones sobre cómo marcar un número con su teléfono, cómo volver a marca el último número de fax o cómo seleccionar un número de su lista de marcado rápido, consulte la página 30.
4. Para cambiar los ajustes de resolución, contraste o transmisión, pulse el botónxAjustes y seleccione los ajustes según sea necesario.
30 Cómo enviar un fax
5. Oprima el botón xNegro o xColor para enviar su fax.
Nota: si la máquina de fax del destinatario solamente imprime en blanco y negro, el fax se manda automáticamente en blanco y negro aunque haya seleccionado color.
■ Si está escaneando con el Alimentador automático de documentos, su documento se escaneará y transmitirá por fax automáticamente.
■ Si coloca su documento en la superficie de cristal del escáner, verá esta pantalla después de escanear la primera página:
Si necesita enviar páginas adicionales, coloque su original sobre la superficie de cristal del escáner o en el Alimentador automático de documentos. Después, pulse la tecla 1 para continuar. Si no necesita mandar otra página, pulse la tecla 2. Su documento se enviará por fax.
■ Si el número de fax está ocupado, verá una pantalla de rellamada y la impresora TX515FN vuelve a marcar el número de fax después de un minuto. Para volver a marca el último número inmediatamente, pulse el botón Rellamar/Pausa.
Para cancelar la transmisión del fax, oprima el botón yCancelar a cualquier
momento.
Otras formas de marcar un número de fax
Además de la transmisión manual, aquí hay algunas otras formas que puede utilizar para introducir un número de fax:
■ Pulse el botón Rellamar/Pausa para volver a marcar el último número de fax utilizado. El último número de fax aparece en la pantalla del monitor.
■ Pulse el botón Marcado Rápido/Grupos/Atrás
para elegir una entrada de marcado rápido o de marcado de grupos. Seleccione o introduzca el
número de la entrada de marcado rápido/grupos que desea usar, luego oprima el botón OK. Pulse la tecla 1 para introducir otro número o pulse la tecla 2
Cómo enviar un fax desde Windows 31 ■ Pulse uno de los botones de marcado preprogramado para seleccionar una de
las primeras cinco entradas de marcado rápido/grupos, luego oprima el botónOK. Pulse la tecla 1 para introducir otro número o pulse la tecla 2
para continuar con la selección actual.
■ Si tiene un teléfono conectado a la impresora, utilícelo para marcar el número. Pulse la tecla 1
para confirmar su selección.
Nota: no cuelgue el teléfono hasta que comience a transmitir el fax.
■ Si tiene un teléfono conectado a la impresora y necesita solicitar un tono de fax, marque el número y solicite el tono para envío de fax. Cuando escuche el tono, pulse la tecla 1 para confirmar su selección.
Cómo enviar un fax desde Windows
1. Abra el archivo que desea enviar por fax, abra el menú Archivo y seleccioneImprimir.
2. Seleccione EPSON TX515FN Series (FAX).
Seleccione EPSON TX515FN Series (FAX).
Seleccione los ajustes de impresión según sea necesario. Haga clic aquí para seleccionar los ajustes de impresión de fax.
32 Cómo enviar un fax
3. Para cambiar los ajustes Tamaño papel, Orientación, Color, Calidad imagen o Densidad carácter, haga clic en el botón Preferencias o Propiedades.
Nota: si hay un botón llamado Configuración, Impresora u Opciones, haga clic en él. Después, haga clic en Preferencias o Propiedades en la siguiente pantalla. Para obtener más información sobre los ajustes de impresión de fax, haga clic enAyuda.
4. Seleccione el Intervalo de páginas, según sea necesario. (Deje el Número de copias configurado en uno).
Nota: puede enviar hasta 100 páginas por fax, incluyendo la portada de fax.
5. Haga clic en Imprimir.
Si es la primera vez que va a mandar un fax, verá una ventana como ésta:
Introduzca sus datos de remitente para que los destinatarios puedan identificar el origen del fax. Después, haga clic en Aceptar para guardar los datos del remitente.
6. Agregue una portada, introduzca un número de fax o cree una lista de números para usarlos después, luego haga clic en Siguiente.
Nota: para obtener más información sobre cómo usar el programa FAX Utility de Epson, haga clic en Ayuda.
7. Si agregó una portada a su fax, seleccione un estilo para la portada, introduzca el asunto y sus comentarios, luego haga clic en Siguiente.
Cómo recibir un fax 33
Cómo recibir un fax
Antes de recibir un fax, cargue papel normal en la impresora y seleccione el ajuste
Tmño papel que coincide con el tamaño de papel que tiene cargado en la impresora (consulte la sección “Cómo seleccionar los ajustes de escaneo e
impresión para enviar un fax” en la página 27). Si las páginas de fax que recibe son más grandes que el tamaño de papel que tiene cargado en la impresora, el tamaño del fax se reduce para ajustarse al papel o se imprime en múltiples páginas, según lo que haya seleccionado como el ajuste Reducción auto (consulte la página 27). Si se termina el papel mientras está imprimiendo, aparecerá el mensaje Sin papel. Cargue más papel y oprima el botón OK para continuar.
Para recibir faxes automáticamente, compruebe que el indicador Auto Resp. esté encendido. Para encenderlo, pulse el botón Auto Resp./Espacio, luego oprima el botón OK.
Nota: para cambiar el número de veces que debe sonar el teléfono antes de que conteste la impresora TX515FN, consulte la página 24.
Para recibir faxes manualmente, apague el indicador Auto Resp. y siga estos pasos:
1. Cuando suene su teléfono, levántelo. Aparecerá una pantalla como ésta:
2. Pulse la tecla 2 para recibir el fax.
3. Para recibir la transmisión de fax, pulse la tecla 1 en la próxima pantalla. 4. Después de que reciba todas las páginas, verá la pantalla que se muestra arriba.
Cuelgue el teléfono.
5. Oprima el botón OK para imprimir el fax.
34 Cómo imprimir desde su computadora
Cómo imprimir desde su
computadora
Esta sección describe las instrucciones generales para imprimir una foto o un documento guardado en su computadora con el sistema operativo Windows o Macintosh. Para obtener más información sobre cómo imprimir, consulte el
Manual del usuario en formato electrónico.
Antes de empezar, asegúrese de haber instalado el software y conectado la impresora TX515FN a la computadora, tal como se describe en el póster
Guía de instalación.
Consejo: se aconseja buscar actualizaciones del software de la impresora TX515FN. Consulte las instrucciones de la sección “Actualizaciones del software” en la página 51.
Cómo imprimir en Windows
1. Abra la foto o el documento en una aplicación de impresión, abra el menú
Archivo y seleccione Imprimir.
Haga clic aquí para acceder el software de la impresora. Seleccione su impresora Epson.
Cómo imprimir en Windows 35
2. Seleccione su impresora Epson, luego haga clic en el botón Preferencias o
Propiedades.
Nota: si hay un botón llamado Configuración, Impresora u Opciones, haga clic en él. Después, haga clic en Preferencias o Propiedades en la siguiente pantalla.
3. En la ficha Principal, seleccione los ajustes de impresión generales. Seleccione el ajuste Papel correcto para el papel que tiene cargado en la impresora (consulte la página 40).
Consejo: para acceder rápidamente a los ajustes más comunes, haga clic en la ficha Acceso directo y seleccione una de las opciones predefinidas. Puede crear sus propias opciones predefinidas haciendo clic en el botón Guardar ajustes en la ficha Avanzado.
4. Para reducir o aumentar el tamaño de su impreso o imprimir en ambos lados de la hoja, haga clic en la ficha Composición y seleccione los ajustes, según sea necesario.
5. Para obtener más opciones de impresión, haga clic en la ficha Avanzado.
Nota: para obtener más información acerca de los ajustes de impresión, haga clic en Ayuda.
6. Haga clic en Aceptar para guardar sus ajustes.
Seleccione el tipo de documento que va a imprimir (seleccione Foto oFoto superior para fotos). Seleccione la orientación del documento o de la foto. Seleccione el tamaño del papel. Seleccione el tipo de papel.
Haga clic aquí para imprimir fotos sin márgenes.
36 Cómo imprimir desde su computadora
7. Haga clic en Aceptar o Imprimir para iniciar la impresión. Esta ventana aparece y muestra el progreso de la tarea de impresión.
Cómo imprimir con una Macintosh
Consulte la sección que corresponde a su sistema operativo.
Mac OS
®X 10.5
1. Abra una foto o un documento en una aplicación, abra el menú Archivo y seleccione Imprimir.
2. Seleccione su impresora Epson como el ajuste Impresora.
3. Haga clic en la flecha para expandir la ventana Imprimir, si es necesario. Haga clic aquí para cancelar la impresión. Haga clic aquí para
revisar el estado de los cartuchos de tinta.
Haga clic aquí para expandir la ventana. Seleccione su impresora Epson.
Cómo imprimir con una Macintosh 37
4. Seleccione los ajustes de copias y páginas. Para imprimir fotos sin márgenes, seleccione el ajuste Tamaño del papel con la opción Alimentador de hojas - Sin márgenes.
Nota: si el ajuste que desea utilizar no aparece (por ejemplo, Ajustar escala), búsquelo en su aplicación antes de imprimir. O bien, búsquelo en los ajustes de su aplicación en la parte inferior de esta ventana. (Si va a imprimir un archivo de Vista Previa, verá los ajustes que se muestran abajo).
5. Elija Ajustes de impresión en el menú desplegable y seleccione los siguientes ajustes de impresión:
Ajustes de copias y páginas Ajustes de la aplicación Elija Ajustes de impresión. Seleccione el Tipo de papel (consulte la página 40). Seleccione el ajuste para calidad superior o impresión rápida (si está disponible). Seleccione el modoAutomático. Seleccione Color
o Negro/Escala de grises.
38 Cómo imprimir desde su computadora
6. Seleccione cualquier otra opción de impresión que necesite en la lista desplegable. Consulte el Manual del usuario en formato electrónico para obtener más información.
7. Haga clic en Imprimir.
8. Para controlar el progreso de la tarea de impresión, haga clic en el icono de la impresora en el dock.
Mac OS X 10.3 a 10.4
1. Abra una foto o un documento en una aplicación, abra el menú Archivo y seleccione Ajustar página.
2. Seleccione los siguientes ajustes de página generales. Para imprimir sin márgenes, seleccione una opción Alimentador de hojas - Sin márgenes
de la lista Tamaño del papel.
3. Haga clic en Aceptar. Haga clic aquí para cancelar la impresión.
Seleccione la tarea de impresión. Haga clic aquí para detener o reanudar la impresión.
Seleccione su impresora Epson. Seleccione el Tamaño del papel. Seleccione la orientación del documento o la imagen.
Cómo imprimir con una Macintosh 39
4. Abra el menú Archivo y seleccione Imprimir.
5. Seleccione su impresora Epson, elija Ajustes de impresión en el menú desplegable y seleccione los siguientes ajustes de impresión:
Nota: en ciertos programas, tiene que seleccionar Avanzado antes de seleccionar
Ajustes de impresión. Para obtener más información acerca de los ajustes de la impresora, haga clic en el botón ?.
6. Seleccione cualquier otra opción de impresión que necesite en la lista desplegable. Consulte el Manual del usuario en formato electrónico para obtener más información.
7. Haga clic en el botón Avanzado para cambiar otros ajustes.
Nota: para obtener más información acerca de los ajustes avanzados, haga clic en el botón ?.
8. Haga clic en Imprimir.
Seleccione el Tipo de papel
(consulte la página 40).
Seleccione Color o
Negro/Escala de grises. Seleccione el ajuste para calidad superior o impresión rápida (si está disponible).
Seleccione el modo
40 Cómo imprimir desde su computadora
9. Para controlar el progreso de la tarea de impresión, haga clic en el icono de la impresora situado en el dock (o haga clic en el icono Utilidad
Configuración Impresoras y en la siguiente pantalla, haga doble clic en el nombre de su impresora Epson).
Selección del tipo de papel correcto
Seleccione el ajuste Papel (consulte la página 35) o Tipo de papel (consulte la página 39) en el software de la impresora para ajustar la cobertura de la tinta para su papel.
Para este papel/soporte Seleccione este ajuste Papel normal
Epson Bright White Paper Epson Presentation Paper Matte
Papel normal/Bright White Paper
Epson Ultra Premium Photo Paper Glossy Ultra Premium Photo Paper Glossy Epson Premium Photo Paper Glossy Premium Photo Paper Glossy Epson Photo Paper Glossy Photo Paper Glossy
Epson Premium Photo Paper Semi-gloss Premium Photo Paper Semi-gloss Epson Premium Presentation Paper Matte
Epson Premium Presentation Paper Matte Double-sided
Epson Photo Quality Self-adhesive Sheets Epson Iron-on Cool Peel Transfer Paper
Premium Presentation Paper Matte
Sobres Sobre
Haga clic aquí para cancelar la impresión.
Seleccione la tarea de impresión. Haga clic aquí para detener o reanudar la impresión.
Cómo escanear documentos o fotografías 41
Cómo escanear documentos
o fotografías
Puede utilizar su impresora Epson Stylus Office TX515FN para escanear documentos o fotografías originales y guardarlos como archivos digitales en su computadora u otro dispositivo.
El software Epson Scan ofrece tres modos de escaneo:
■ El Modo Oficina le permite previsualizar su imagen en pantalla y escanea documentos de texto rápidamente.
■ El Modo Fácil le permite previsualizar su imagen en pantalla y le proporciona opciones predeterminadas para escanear.
■ El Modo Profesional le permite previsualizar su imagen en pantalla y le proporciona una amplia variedad de herramientas.
Nota: para obtener instrucciones detalladas sobre el proceso de escanear, consulte el
Manual del usuario en formato electrónico.
Cómo escanear
También puede utilizar Epson Scan para escanear desde cualquier aplicación compatible con TWAIN. O bien, puede iniciar Epson Scan directamente desde su computadora y guardar su imagen en un archivo.
1. Abra la cubierta para documentos y coloque su original boca abajo sobre la superficie de cristal, en la esquina trasera derecha, tal como se describe en la página 17.
42 Cómo escanear documentos o fotografías
3. Para iniciar Epson Scan, realice una de las acciones siguientes:
■ Windows: haga doble clic en el icono EPSON Scan que se encuentra en el escritorio de su computadora.
■ Macintosh: haga doble clic en EPSON Scan en la carpeta Aplicaciones.
■ Si va a escanear desde una aplicación, inicie primero la aplicación. Después, abra el menú Archivo, seleccione Importar u Obtener y seleccione Epson WorkForce 310/TX510.
4. Epson Scan se abre en Modo Oficina la primera vez que lo utiliza. (Puede cambiar el modo de escaneo a través del selector Modo en la esquina superior derecha).
Nota: no puede utilizar el Modo Fácil para escanear con el Alimentador automático de documentos.
5. Haga clic en Escanear.
La imagen se escanea y verá el icono correspondiente en el Explorador de Windows o el Finder de Macintosh.
Haga clic aquí para cambiar el modo de escaneo.
Cómo escanear múltiples páginas 43
Cómo escanear múltiples páginas
Puede escanear un documento y guardarlo en su computadora como un archivo PDF o en otro formato. Puede escanear hasta 30 hojas a la vez utilizando el Alimentador automático de documentos.
1. Coloque su documento en el Alimentador automático de documentos (consulte la página 18).
2. Inicie Epson Scan (consulte la página 41). 3. Seleccione Modo Oficina en la esquina
superior derecha de la ventana. 4. Seleccione el Tipo Imagen. 5. Seleccione Detección Automática
oADF (Alimentador automático de documentos) como el ajuste Origen Documento.
6. Seleccione el Tamaño de los originales.
7. Seleccione la Resolución de escaneo según cómo vaya a utilizar la imagen escaneada:
■ Enviar por correo electrónico, ver en la pantalla de una computadora o publicar en un sitio Web: 96 a 150 ppp
■ Imprimir o convertir en texto editable (OCR): 300 ppp
■ Fax 200 ppp
8. Haga clic en el botón Previo para escanear y expulsar la primera página. Coloque la página encima de las otras páginas otra vez y vuelva a colocarlas en el alimentador.
9. Si desea, puede dibujar un marco (o cuadro) alrededor del área que desea escanear en la ventana Previo. Ajuste la calidad de imagen, si es necesario. 10. Haga clic en Escanear.
11. Seleccione el nombre, la ubicación y el formato del archivo (como PDF) para su documento escaneado y haga clic en Aceptar.
La imagen se escanea y verá el icono correspondiente en el Explorador de Windows o el Finder de Macintosh.
44 Mantenimiento de la impresora
Mantenimiento de la impresora
Siga las instrucciones de este capítulo para revisar y limpiar los inyectores del cabezal de impresión y para reemplazar los cartuchos de tinta. Para alinear el cabezal de impresión, si es necesario, consulte el Manual del usuario en formato electrónico.
Cómo comprobar los inyectores del
cabezal de impresión
Si las impresiones son tenues o presentan espacios, es posible que los inyectores del cabezal de impresión estén obstruidos o que algún cartucho tenga un nivel de tinta bajo. Siga los pasos descritos a continuación para revisar los inyectores del cabezal de impresión.
1. Cargue papel normal de tamaño Carta o A4 en el alimentador de hojas. 2. Pulse el botón rCopiar, luego pulse el botón xAjustes.
3. Pulse el botón u o d para seleccionar Mantenimiento, luego oprima el
botón OK.
4. Pulse el botón u o d para seleccionar Test
inyectr, luego oprima el botón xColor.
5. Revise la impresión del patrón de la prueba de inyectores para comprobar si aparecen espacios en las líneas.
Nota: si está activada la función Auto responder, oprima el botón OK para continuar.
6. Si no aparecen espacios, el cabezal de impresión está limpio y puede seguir imprimiendo.
Si aparecen espacios o el patrón se imprime de forma tenue, limpie el cabezal de impresión. Consulte la página 45 para obtener más información.
Cómo limpiar el cabezal de impresión 45
Cómo limpiar el cabezal de impresión
Si la calidad de impresión disminuye y la prueba de inyectores indica que los inyectores están obstruidos, puede limpiar el cabezal de impresión. Cada vez que limpie el cabezal de impresión gastará tinta, por lo tanto sólo límpielo si es necesario.
Nota: no puede limpiar el cabezal de impresión si tiene instalado un cartucho de tinta que está agotado, y es posible que tampoco lo pueda limpiar si algún cartucho tiene poca tinta. Debe reemplazar el cartucho primero (consulte la página 48).
1. Cargue papel normal de tamaño Carta o A4 en el alimentador de hojas. 2. Pulse el botón rCopiar, luego pulse el botón xAjustes.
3. Pulse el botón u o d para seleccionar Mantenimiento, luego oprima el botón OK.
4. Pulse el botón u o d para seleccionar Limpiez cabez, luego oprima el botón xColor.
El ciclo de limpieza dura aproximadamente 1 minuto. Cuando termine, aparecerá un mensaje en la pantalla del monitor.
Precaución: nunca apague la impresora mientras el proceso de limpieza del cabezal se esté ejecutando ya que podría dañarse.
5. Pulse la tecla 1 para terminar o pulse la tecla 2 para ejecutar una prueba de inyectores y comprobar si el cabezal de impresión está limpio.
Nota: si no observa ninguna mejora después de la cuarta limpieza, apague la impresora y espere por lo menos seis horas para que se ablande la tinta seca. Después, intente imprimir de nuevo. Si la calidad no mejora, es posible que necesita reemplazar uno de los cartuchos de tinta. Si eso no funciona, póngase en contacto con Epson como se describe en la página 57.
Si no utiliza la impresora TX515FN con frecuencia, se aconseja imprimir unas cuantas hojas por lo menos una vez al mes para mantener una buena calidad de impresión.
46 Mantenimiento de la impresora
Cómo comprobar el estado de los
cartuchos de tinta
Puede revisar el estado de los cartuchos de tinta en cualquier momento a través de la pantalla del monitor de la impresora TX515FN. Para revisar el estado de los cartuchos de tinta con el software de Windows o Macintosh, consulte las instrucciones en el Manual del usuario en formato electrónico.
Nota: no puede imprimir o hacer copias cuando un cartucho de tinta esté agotado, aún cuando los otros cartuchos no estén agotados. Reemplace los cartuchos agotados antes de imprimir o hacer fotocopias.
1. Pulse el botón rCopiar, luego pulse el botón xAjustes.
2. Pulse el botón u o d para seleccionar
Mantenimiento, luego oprima el botón OK. 3. Pulse el botón u o d para seleccionar Nivl tinta,
luego oprima el botón OK.
4. Se muestra el estado de los cartuchos de tinta en la pantalla del monitor. Consulte la página 48 para reemplazar un cartucho, si es necesario.
También puede aparecer una ventana en la pantalla de su computadora cuando intente imprimir con un nivel de tinta bajo. Esta ventana puede mostrar ofertas de tinta y otras actualizaciones provenientes del sitio Web de Epson. Estas ofertas no son válidas en América Latina. Si su computadora está conectada a la Internet, puede aparecer una ventana preguntándole si desea recibir estas ofertas y
actualizaciones. Haga clic en Rechazar y haga clic en la casilla de verificación para no mostrar el mensaje.
Nota: para desactivar estas funciones, consulte las instrucciones en el Manual del usuario en formato electrónico.
Cómo adquirir cartuchos de tinta Epson 47
Cómo adquirir cartuchos de tinta Epson
Puede adquirir papel y tinta Epson originales en un distribuidor de productos Epson autorizado. Para encontrar el distribuidor más cercano, póngase en contacto con Epson como se describe en la página 57.
Adquiera cartuchos de tinta Epson originales y utilícelos en un plazo máximo de seis meses desde su instalación y antes de la fecha de vencimiento que figura en la caja de los cartuchos. Cuando compre cartuchos nuevos, utilice los siguientes códigos de cartuchos de tinta Epson:
Nota: se recomienda que utilice cartuchos de tinta Epson genuinos y que no los rellene. El uso de otros productos podría afectar la calidad de impresión y ocasionar daños a la impresora.
El rendimiento de los cartuchos varía según las imágenes que imprime, los ajustes de impresión, el tipo de papel, la frecuencia de uso y la temperatura. Para mantener la calidad de impresión, una cantidad pequeña de tinta permanece en el cartucho después de que se enciende el indicador de “reemplazar cartucho”. Los cartuchos que se incluyen con la impresora están llenos; parte de la tinta de los primeros cartuchos se utiliza para cargar la impresora.
Guarde los cartuchos de tinta en un lugar fresco y oscuro. Si un cartucho de tinta estaba almacenado en un sitio frío, espere por lo menos 3 horas para que se ajuste a la temperatura ambiente antes de usarlo.
Color de tinta Código
Negro 115
Cian 103
Magenta 103
48 Mantenimiento de la impresora
Cómo sustituir los cartuchos de tinta
Antes de seguir los siguientes pasos, asegúrese de disponer de un cartucho de tinta nuevo. Debe instalar los cartuchos nuevos inmediatamente después de retirar los viejos.
Precaución: mantenga los cartuchos fuera del alcance de los niños y no ingiera la tinta. No saque los cartuchos de tinta de su envoltorio hasta que esté listo para instalarlos. Los cartuchos están embalados herméticamente para garantizar su fiabilidad. Deje instalado el cartucho que está agotado hasta que tenga otro de repuesto. De lo contrario, la tinta que queda en los inyectores del cabezal de impresión podría secarse.
1. Encienda la impresora.
Si un cartucho de tinta tiene un nivel de tinta bajo o está agotado, verá un mensaje en la pantalla del monitor de la impresora TX515FN indicándole el color que necesita reemplazar. Oprima el botónOK.
Si reemplaza un cartucho antes de que vea el mensaje en la pantalla del monitor de la impresora, pulse el botón rCopiar, pulse el botón xAjustes, pulse el
botón u o d para seleccionar Mantenimiento y oprima el botón OK. A
continuación, seleccione Cambie cartucho de tinta y oprima el botón OK. 2. Levante la unidad del escáner y luego abra la tapa del compartimiento
Cómo sustituir los cartuchos de tinta 49
3. Apriete la lengüeta del cartucho y levántelo para extraerlo. Deséchelo con cuidado. No desmonte o intente rellenar el cartucho usado.
Advertencia: si se mancha las manos de tinta, láveselas cuidadosamente con agua y jabón. Si la tinta entra en contacto con sus ojos, lávelos inmediatamente con agua. Mantenga los cartuchos de tinta fuera del alcance de los niños.
4. Antes de abrir el envoltorio del cartucho nuevo, agítelo cuatro o cinco veces. Después sáquelos del envoltorio.
Precaución: no toque el chip verde situado en la parte delantera del cartucho. Esto puede dañar el cartucho de tinta.
5. Retire la cinta adhesiva amarilla de la parte inferior del cartucho.
Precaución: no retire ninguna otra etiqueta o se perderá tinta.
6. Coloque el cartucho nuevo en el soporte para cartuchos y empújelo hacia abajo hasta que quede trabado en su sitio.
7. Una vez que sustituya todos los cartuchos necesarios, cierre la tapa del compartimiento para cartuchos y empújela hasta oír el clic que indica que está colocada en su sitio.
50 Mantenimiento de la impresora
9. Oprima el botón OK para iniciar la carga de la tinta. Este proceso dura aproximadamente 2 minutos. Cuando vea un mensaje de finalización en la pantalla del monitor, significa que la carga de tinta ha terminado.
Precaución: nunca apague la impresora TX515FN mientras la tinta se esté cargando o gastará tinta. Si aparece un mensaje de sustitución de cartucho de tinta en la pantalla del monitor, oprima el botón OK, luego presione todos los cartuchos hacia abajo firmemente.
Si retira un cartucho que está agotado o con poca tinta, no podrá instalarlo y utilizarlo nuevamente.
Solución de problemas 51
Solución de problemas
Si experimenta un problema con su impresora TX515FN, revise los mensajes en la pantalla LCD de la impresora para diagnosticar la causa.
Consulte también las sugerencias para la solución de problemas de la sección “Problemas y soluciones” en la página 52 o haga doble clic en el icono del Manual
del usuario en el escritorio de su computadora para obtener más ayuda.
Actualizaciones del software
Se aconseja visitar periódicamente el sitio Web de soporte técnico de Epson para obtener actualizaciones gratuitas del software de la impresora TX515FN.
En Windows, puede seleccionar Actualización del driver en la ficha Utilidades
de la ventana de los ajustes de la impresora. También puede hacer clic en el botón o Inicio, seleccionar Todos los programas o Programas, seleccionar
EPSON, seleccionar EPSON TX515FN Series y hacer clic en Actualización del driver.
52 Solución de problemas
Indicadores de error
Siga las instrucciones que aparecen en la pantalla de la impresora para resolver los problemas más comunes. Si ve uno de los siguientes mensajes de error, siga los pasos indicados aquí para continuar.
Problemas y soluciones
Si tiene problemas al utilizar la impresora TX515FN, consulte las siguientes soluciones.
Nota: si la pantalla del monitor sólo muestra la hora, significa que la impresora está en modo de reposo para ahorrar energía. Oprima cualquier botón (salvo el botónPEncender) para activarla.
Mensaje en la pantalla LCD Problema y solución Error imprsra
Lea manual y llame al servicio técnico si es necesario.
Apague la impresora, compruebe que no haya una obstrucción de papel en el interior (consulte la página 53) y vuelva a encenderla. Si el error persiste, póngase en contacto con Epson (consulte la página 57).
Error escáner
Lea manual y llame al servicio técnico si es necesario.
Apague la impresora y vuelva a encenderla. Si el error persiste, póngase en contacto con Epson (consulte la página 57).
Almohadillas de tinta de impresora casi al final de su vida útil.
Llame Soporte de Epson.
Póngase en contacto con Epson para reemplazar las almohadillas de tinta antes de que lleguen al fin de su vida útil. Cuando las almohadillas de tinta están saturadas, la impresora deja de funcionar y necesita obtener servicios de soporte técnico de Epson para seguir imprimiendo.
Almohadillas de tinta de impresora al final de su vida útil.
Llame Soporte de Epson.
Póngase en contacto con Epson para reemplazar las almohadillas de tinta (consulte la página 57).
Problemas y soluciones 53
Problemas de impresión y de copiado
■ Cargue el papel con la cara imprimible hacia arriba (suele ser el lado más blanco, brillante o satinado). Cárguelo en posición vertical y contra el lado derecho. No cargue papel por encima del nivel que marca la flecha en la guía lateral.
■ Asegure que el tipo de papel cargado coincida con los ajustes de tamaño y tipo de papel seleccionados en el panel de control o en el software de la impresora (consulte la página 40) cuando haga fotocopias o envíe un fax.
■ Puede utilizar el Alimentador automático de documentos para enviar un fax o escanear un documento de tamaño oficio, pero no para fotocopiarlo. Al hacer fotocopias, automáticamente se selecciona papel de tamaño Carta. Puede seleccionar A4 en el menú de ajustes. Si hace una fotocopia de un documento de tamaño oficio, la imagen se recortará.
■ Asegúrese de que el original esté colocado contra la esquina trasera izquierda de la superficie de cristal del escáner. Si los bordes de la impresión están cortados, retire un poco el original de las orillas de la superficie de cristal.
Problemas de alimentación de papel
Si el papel no avanza correctamente al imprimir, retire el papel y airee la pila de papel para separar las hojas. Vuelva a cargar el papel contra el lado derecho y deslice la guía lateral hasta tocar el papel. No cargue demasiadas hojas a la vez. Cargue hasta 20 hojas de papel fotográfico o 100 hojas de papel normal. Cargue papel especial una hoja a la vez.
Si el papel se obstruye, siga estos pasos:
1. Retire el papel obstruido con cuidado de la bandeja de salida o del alimentador de hojas.
2. Si el papel se obstruye en el interior de la impresora, oprima el botón
PEncender para apagarla. A continuación, abra la unidad del escáner, retire
el papel obstruido y los trozos dañados, cierre el escáner y encienda la impresora TX515FN de nuevo.
54 Solución de problemas
Si los documentos no avanzan correctamente en el Alimentador automático de documentos (ADF), verifique que las esquinas del papel no estén torcidas, dobladas u onduladas. No cargue más de 30 hojas de papel normal de tamaño Carta o A4, o 10 hojas de papel de tamaño oficio. Si se obstruyen los documentos: 1. Abra la cubierta del ADF y retire el papel obstruido.
Precaución: no trate de retirar el papel sin abrir primero la cubierta del ADF; de lo contrario, podría dañar el mecanismo.
2. El mensaje en la pantalla del monitor le pregunta si ha retirado el papel. Pulse la tecla 1 para eliminar el mensaje.
3. Cierre la cubierta del ADF y vuelva a cargar el papel.
Problemas de fax
■ Asegure que la máquina de fax del destinatario esté encendida y funcionando.
■ Compruebe que el puerto LINE en la impresora TX515FN esté conectado a un enchufe telefónico de pared. Conecte un teléfono al enchufe telefónico de pared para verificar que está funcionado.
■ Si hay interferencia en la línea, pulse el botón Fax, pulse el botón Ajustes, seleccione Ajustes fax, seleccione Comunicación y desactive los ajustes V.34
y ECM (Modo de corrección de errores).
■ Si la impresora TX515FN está conectada a una línea telefónica DSL, debe tener un filtro DSL conectado al enchufe telefónico. Póngase en contacto con su proveedor de servicios DSL para obtener el filtro requerido.
■ Si contesta el teléfono y escucha un tono de fax y la llamada se desconecta cuando cuelga el teléfono, asegure que tenga un teléfono o un contestador conectado al puerto EXT. de la impresora.
Problemas y soluciones 55
Problemas con la calidad de impresión
■ Para obtener la mejor calidad de impresión, utilice papel Epson (consulte la página 15) y cartuchos de tinta Epson originales (consulte la página 48).
■ Si observa bandas claras u oscuras en las impresiones o si éstas son demasiado tenues, ejecute una prueba de inyectores (consulte la página 44) para
comprobar si es necesario limpiar el cabezal de impresión.
■ Si observa líneas verticales irregulares, es posible que necesite alinear el cabezal de impresión. Consulte el Manual del usuario en formato electrónico para obtener instrucciones.
■ Es posible que los cartuchos de tinta tengan un nivel de tinta bajo. Revise el estado de los cartuchos (consulte la página 46) y sustituya los cartuchos, si es necesario (consulte la página 48).
■ Si va a hacer una fotocopia, coloque el documento para que quede plano sobre la superficie de cristal del escáner.
■ Limpie la superficie de cristal del escáner con un paño suave, seco y que no suelte pelusa (no use toallas de papel), o utilice un paño suave humedecido con un poco de líquido limpiacristales, si es necesario. No rocíe el
limpiacristales directamente en el cristal.
Problemas con la configuración de red
EpsonNet Setup no logró encontrar la impresora en la red.
Compruebe que la impresora esté encendida y conectada a su red (consulte la sección “Cómo conectar un cable de red Ethernet” en la página 5). Haga clic en Siguiente
para buscar su impresora en la red. Luego continúe con el paso 9 en la página 8.
La configuración de red ha fallado.
Verifique que la impresora esté conectada a su red (consulte la página 5). Luego retire el CD y vuelva a introducirlo para reinstalar el software de la impresora.
La impresora no aparece en la ventana Añadir impresora (Mac OS X).
Compruebe que el driver de la impresora se instaló correctamente y que los ajustes TCP/IP de la computadora estén configurados correctamente.
56 Solución de problemas
Problemas de impresión en la red
No puede imprimir a través de la red.
■ Imprima una hoja de estado de red (consulte la página 57) y verifique que los ajustes de red estén correctos.
Si el Network Status (Estado de red) dice Disconnected (Desconectado), revise las conexiones del cable Ethernet, apague la impresora y luego vuélvala a encender.
■ Cuando vaya a utilizar una conexión TCP/IP, compruebe que la dirección IP de la impresora esté configurada correctamente para la red. Si la red no asigna direcciones IP utilizando DHCP, debe configurar la dirección IP
manualmente.
■ Compruebe que la impresora esté encendida y que esté encendido o destellando el indicador LED de enlace de su enrutador, punto de acceso, conmutador o concentrador para el puerto al que está conectada la impresora. Si el indicador LED está apagado, haga lo siguiente:
■ Compruebe que el cable Ethernet esté conectado firmemente tanto a la impresora cómo a su enrutador inalámbrico, punto de acceso,
conmutador o concentrador.
■ Conecte la impresora a un puerto diferente en su enrutador, punto de acceso, conmutador o concentrador.
■ Conecte la impresora a otro enrutador, punto de acceso, conmutador o concentrador.
■ Conecte la impresora a su enrutador, punto de acceso, conmutador o concentrador con otro cable Ethernet.
Aparece un cuadro de dialogo de conexión por línea conmutada cuando imprime con el programa EpsonNet Print.
Si utiliza una conexión por línea conmutada para acceder a la Internet, verá este mensaje cada vez que imprima un archivo. Intente conectar a la Internet a través de una conexión LAN o configure la conexión por línea conmutada para marcar manualmente (Nunca marque una conexión).
