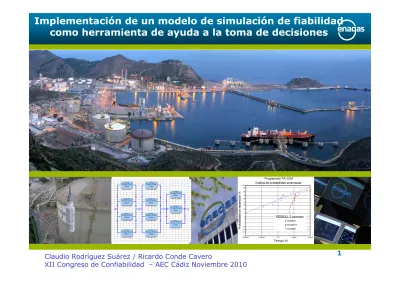

Implementación de un modelo de simulación de fiabilidad como herramienta de ayuda a la toma de decisiones

(1)

1

Claudio Rodríguez Suárez / Ricardo Conde Cavero XII Congreso de Confiabilidad – AEC Cádiz Noviembre 2010

Implementación de un modelo de simulación de fiabilidad

como herramienta de ayuda a la toma de decisiones

(2)

2

PRESENTACIÓN

Proyecto desarrollado conjuntamente con el Departamento de

Ingeniería Mecánica de la Universidad Politécnica de Cartagena.

Claudio Rodriguez

Ricardo Conde

Jose A. Lana

Aniceto Valverde

Gregorio Munuera

José Luis Aguirre

(3)

3

1. INTRODUCCIÓN.

2. FUNDAMENTOS.

3. DESCRIPCIÓN DE LA PLANTA.

4. CRITERIOS UTILIZADOS.

5. ANÁLISIS DE RESULTADOS.

6. CONCLUSIONES.

7. DESARROLLOS POSTERIORES.

INDICE

(4)

4

• 1972:

Se crea la Empresa Nacional del Gas

(ENAGAS S.A.) por real decreto.

• 1994

: Es comprada por GAS NATURAL.

• 2000:

Designada Gestor Técnico del sistema

gasista (real decreto 6/2000).

• 2002:

Cotización en bolsa.

• 2009:

Designado transportista único de la red

de gas natural de alta presión (real decreto

6/2009).

1.- INTRODUCCIÓN

(5)

5

5% 5% 5% 5% 5% 70% 5%

Oman Oil Holdings Spain Sagane Inversiones SEPI. Bancaja Inversiones Kartera 1 (BBK) _{Capital flotante}

CIC (Cajastur)

• Máximo del 5% por accionista

• Máximo 3% de derechos de decisión por accionista

.

1.- INTRODUCCIÓN

(6)

6

Principal empresa transportista de gas de

España que garantiza la continuidad y

seguridad del suministro de gas natural y la

correcta coordinación entre los puntos de

acceso, los almacenamientos, el transporte

y la distribución.

• Regasificación

4 Plantas en operación

1 en construcción.

• Gasoductos:

9.000 km de 72 / 80 bar

• Est. de compresión

14 • Almacenamientos

2 en operacion.

2 in construción.

1.- INTRODUCCIÓN

INFRAESTRUCTURAS

(7)

7

1.- INTRODUCCIÓN

(8)

8

1.- INTRODUCCIÓN

(9)

9

1. INTRODUCCIÓN

(10)

10

2.- Fundamentos

UNE-EN 13306, 2002

Terminología de mantenimiento

Disponibilidad A(t):

capacidad de un elemento de

encontrarse

en un estado para desarrollar una función requerida

bajo unas

condiciones determinadas en un instante dado o bien durante un

intervalo de tiempo determinado, asumiendo que se proveen los

recursos externos requeridos.

Fiabilidad R(t):

capacidad de un elemento de

desarrollar una

función requerida

bajo unas condiciones dadas durante un

intervalo de tiempo determinado.

Mantenibilidad

M(t):

capacidad de un elemento bajo unas

condiciones de uso dadas para

mantenerse o ser devueltos a un

estado en el cual puede desarrollar una función requerida

,

cuando el mantenimiento se ejecuta bajo condiciones determinadas

y utilizando procedimientos y recursos preestablecidos.

(11)

11

VARIABLES ESTADÍSTICAS

INDISPONIBILIDAD F(t)

F(t)=1-A(t)

M A N T E N I B I L I D A D F I A B I L I D A D

DISPONIBILIDAD

R(t)

M(t)

A(t)

2.- Fundamentos

(12)

12

ESTADOS BÁSICOS DE UNA INSTALACIÓN / EQUIPO / MÁQUINA / …

MTTR

MTTF

t

A

+

=

)

(

tiempo

funciona

avería

parado

funciona

avería

funciona

D

ND

D

ND

D

T1

t1

T2

t2

T3

N

T

MTTF

=

1

+

2

+

...

+

N

n

t

MTTR

=

1

+

2

+

...

+

n

2.- Fundamentos

(13)

13

ANTORCHA COMPRESORES BOG DESCARGA METANERO CARGA CISTERNAS TANQUE GNL B. PRIMARIAS BOMBAS SECUNDARIAS RELICUADOR VAPORIZADORES ORV SCV ODORIZACIÓN RED 16 BAR GASEODUCTO 72 BAR U N ID A D D E M E D ID A CAPTACIÓN AGUA DE MAR EMISARIO R E T O R N O A G U A D E M A R ANTORCHA COMPRESORES BOG DESCARGA METANERO CARGA CISTERNAS TANQUE GNL B. PRIMARIAS BOMBAS SECUNDARIAS RELICUADOR VAPORIZADORES ORV SCV ODORIZACIÓN RED 16 BAR GASEODUCTO 72 BAR U N ID A D D E M E D ID A CAPTACIÓN AGUA DE MAR EMISARIO R E T O R N O A G U A D E M A R

CAPACIDAD DE EMISIÓN (1.350.000 Nm

3 _/h)

587.000 m

3

actualmente

263.000 m

3

actualmente

3.- DESCRIPCIÓN DE LA PLANTA

(14)

14

BRAZOS DE DESCARGA

(15)

15

BOMBAS CRIOGÉNICAS

Baja Presión

(16)

16

BOMBAS CRIOGÉNICAS

Alta Presión

(17)

17

VAPORIZADOR DE AGUAS DE MAR

(18)

18

VAPORIZADOR DE COMBUSTIÓN SUMERGIDA

(19)

19

RELICUADOR

(20)

20

TANQUE DE GNL

(21)

21

TANQUE DE GNL

(22)

22

TANQUE DE GNL

(23)

23

COMPRESORES DE BOIL OFF

(24)

24

SISTEMAS

PLANT

SIS

SEGURIDAD

DCS

CONTROL

F&G

PROTECCIÓN DETECCION ACCIÓN

3.- DESCRIPCIÓN DE LA PLANTA

(25)

25

CARGADERO DE CISTERNAS

(26)

26

4.- CRITERIOS UTILIZADOS EN LA

ELABORACIÓN DEL MODELO.

SE HA MODELIZADO EL PROCESO DE REGASIFICACIÓN

(para 5 tanques / históricos de resultados).

SE HA REALIZADO UN ESTUDIO PREVIO DE CRITICIDAD

DE EQUIPOS (por impacto en producción, seguridad, coste

del activo, …).

LOS EQUIPOS HAN SIDO CONSIDERADOS EN SU

CONJUNTO

INICIALMENTE

(válvulas,

dispositivos

de

control,…).

SE HA ESTABLECIDO LA RELACIÓN FUNCIONAL ENTRE

LOS EQUIPOS.

(27)

27

SYS PRIMARY SYS SECUNDARY SYS VAPORIZER SYS AUXILIAR

TERMINAL FB-201 FB-221 FB-231 GA 201A GA 201B GA 201C GA 201D GA 221A GA 221B GA 221C GA 221D GA 231A GA 231B GA 231C GA 215A GA 223F GA 215B GA 223A GA 223E GA 223B GA 223C GA 223D SW SYSTEM SW SYSTEM

CAPTACIÓN FILTROS VAPORIZAD. RETORNO

GA 216A GA 216B GA 216C GA 216D GA 216E GA 216F GA 246A GA 246B GA 246D GA 224A GA 224B GA 224C GA 224D GA 224E GA 224F GA 224G GA 244A GA 244B GA 244C PA 216A PA 226A PA 226B FA 216A FA 216B FA 216C FA 216D FA 216E FA 216F FA 246A FA 246B FA 246D PA 213 GA 223A GA 223B GA 233A GA 233B GA 233C GA 243A GA 243B

GA 216A GA 216B GA 216C GA 216D GA 216E GA 216F GA 246A GA 246B GA 246D GA 224A GA 224B GA 224C GA 224D GA 224E GA 224F GA 224G GA 244A GA 244B GA 244C PA 216A PA 226A PA 226B FA 216A FA 216B FA 216C FA 216D FA 216E FA 216F FA 246A FA 246B FA 246D PA 213 GA 223A GA 223B GA 233A GA 233B GA 233C GA 243A GA 243B PA 213 PA 223A PA 223B PA 233A PA 233B PA 233C PA 243A PA 243B

GA 216A GA 216B GA 216C GA 216D GA 216E GA 216F GA 246A GA 246B GA 246D GA 224A GA 224B GA 224C GA 224D GA 224E GA 224F GA 224G GA 244A GA 244B GA 244C PA 216A PA 226A PA 226B FA 216A FA 216B FA 216C FA 216D FA 216E FA 216F FA 246A FA 246B FA 246D PA 213 GA 223A GA 223B GA 233A GA 233B GA 233C GA 243A GA 243B

GA 216A GA 216B GA 216C GA 216D GA 216E GA 216F GA 246A GA 246B GA 246D GA 224A GA 224B GA 224C GA 224D GA 224E GA 224F GA 224G GA 244A GA 244B GA 244C PA 216A PA 226A PA 226B FA 216A FA 216B FA 216C FA 216D FA 216E FA 216F FA 246A FA 246B FA 246D PA 213 GA 223A GA 223B GA 233A GA 233B GA 233C GA 243A GA 243B PA 213 PA 223A PA 223B PA 233A PA 233B PA 233C PA 243A PA 243B

4.- CRITERIOS UTILIZADOS EN LA

ELABORACIÓN DEL MODELO.

(28)

28

4.- CRITERIOS UTILIZADOS EN LA

ELABORACIÓN DEL MODELO.

1 4 4 4 4 4 1 2 1

600.000

1 1

Compresores Aire

3 2

Filtros

3 2

BB´s Retorno

3 2

BB´s Captación

3 2 Vaporizadores Agua 3 2

BB´S 2ª

1 0 1

FB-231

1 1 0

FB-221

1 1 1

FB-201

BB´S 1ª

450.000

300.000 EQUIPOS

PRODUCCIÓN (Nm

3

_/h)

1 4 4 4 4 4 1 2 1

600.000

1 1

Compresores Aire

3 2

Filtros

3 2

BB´s Retorno

3 2

BB´s Captación

3 2 Vaporizadores Agua 3 2

BB´S 2ª

1 0 1

FB-231

1 1 0

FB-221

1 1 1

FB-201

BB´S 1ª

450.000

300.000 EQUIPOS

PRODUCCIÓN (Nm

3

_/h)

Otros criterios. ESCALONES DE PRODUCCIÓN

(29)

29

4.- CRITERIOS UTILIZADOS EN LA

ELABORACIÓN DEL MODELO.

(30)

30

Históricos de fallo y de reparación

Búsqueda laboriosa en las OT´s.

Información incompleta o ausencia de información.

Recopilación de información verbal con los técnicos

de mantenimiento y de operación.

Ausencia de información relevante en el SCD.

Software utilizado

AvSim+v9.0

Para obtener las distribuciones estadísticas de los modos

de fallo y tiempos de reparación.

Estimar la disponibilidad.

4.- CRITERIOS UTILIZADOS EN LA

ELABORACIÓN DEL MODELO.

(31)

31

4.- CRITERIOS UTILIZADOS EN LA

ELABORACIÓN DEL MODELO.

Diagrama Funcional de la Planta

• GA-PRYMARY-SYS: Sistema de Bombas Primarias

• GA-SECUNDARY-SYS: Sistema de Bombas Secundarias

• VAPORIZERS-SYS: Sistema de Vaporización

• AUXLIARS-SYS: Sistemas Auxiliares

(32)

32

Sistema de bombeo primario

4.- CRITERIOS UTILIZADOS EN LA

ELABORACIÓN DEL MODELO.

(33)

33

Sistema de

bombeo

secundario

4.- CRITERIOS UTILIZADOS EN LA

ELABORACIÓN DEL MODELO.

(34)

34

Sistema Vaporización Agua de Mar

4.- CRITERIOS UTILIZADOS EN LA

ELABORACIÓN DEL MODELO.

(35)

35

4.- CRITERIOS UTILIZADOS EN LA

ELABORACIÓN DEL MODELO.

(36)

36

4.- CRITERIOS UTILIZADOS EN LA

ELABORACIÓN DEL MODELO.

Sistemas Auxiliares

Sistema de Aire

Sistema de Nitrógeno

Sistema eléctrico

SCD Y SSD

SSA

Compresores de Aire

GB-201A/B

GB-201 C (Diesel)

GB-201D (C. Autónomo

)

D

SA

=D

SAI

*D

SN

*D

SE

*D

SCD

*D

SSA

(37)

37

MODELOS DE FALLOS

ORDEN HORAS-HOM BRE FECHA INICIO FECHA FIN T. R. (D) T. R. (H) FALLO HF(T) M TFB (H) INDISPONIBLE

(H) M TO ORDEN

10000073107 2 01/ 04/ 2003 01/ 04/ 2003 - 1 SI 50662 1 GA-201-C. REVISAR BOM BA, NO ARRANCA. 10000074800 2 22/ 04/ 2003 22/ 04/ 2003 - 2 SI 50886 2 2 4 2 REVISAR M OV-2024, NO ABRE.

10000082110 11 04/ 09/ 2003 04/ 09/ 2003 - 5,5 SI 52766 18 8 0 5,5 FR-2111, SALE FUERA RANGO (I/ A) GA201C 10000094022 10,5 02/ 03/ 2004 02/ 03/ 2004 - 3,5 SI 55099 2 3 3 3 3,5 GA-201C FUGA GAS POR VENTEO CAPERUZA 10000098500 4 18/ 05/ 2004 18/ 05/ 2004 - 2 SI 56398 12 9 9 2 REVISAR EL CUBICULO GA-201C (FB-201) 10000102403 4 26/ 07/ 2004 26/ 07/2004 - 2 SI 57626 12 2 8 2 GA-201C NO ARRANCA/ REVISAR 10000103863 21 25/ 08/ 2004 26/ 08/ 2004 1 24 SI 58049 4 2 3 24 M OV-2024 NO ABRE ELECTRICAM ENTE NI CON E

10000111540 2 03/ 01/ 2005 03/ 01/ 2005 - 2 SI 60157 2 10 8 2 GA-201C NO ARRANCA REVISAR 10000113312 1 24/ 01/ 2005 24/ 01/ 2005 - 1 SI 60491 3 3 4 1 GA-201C NO ARRANCA

10000116027 360,5 14/ 03/ 2005 14/ 04/ 2005 31 744 NO GA-201C ESTRAC/ INTRODUCC.BOM BA PARA REV. 10000116026 32 30/ 03/ 2005 06/ 04/ 2005 7 168 NO GA-201C DESCON/ CONEX.CAJA ELECT. M OTOR B 10000117621 2 01/ 04/ 2005 01/ 04/ 2005 - 2 NO PONER A 0 PARCIAL DE GA-201C 10000117771 8 07/ 04/ 2005 07/ 04/ 2005 - 8 NO GA-201C CONEXIÓN DE VIBROM ETRO 10000122028 6 06/ 06/ 2005 06/ 06/ 2005 - 6 SI 62806 2 3 15 6 FV-2111 A/ B/ C CON ENFRIAM IENTO CAE SOLEN 10000136603 2 16/ 01/ 2006 16/ 01/ 2006 - 1 SI 67405 4 59 9 1 GA-201-C NO ARRANCA

10000141129 1,5 03/ 04/ 2006 03/ 04/ 2006 - 1,5 NO No Inf luye TR-2023 (GA-201C) no marca bien 10000142523 4 21/ 04/ 2006 21/ 04/ 2006 - 2 SI 68458 10 53 2 GA201C: paro por microcort e y no arranca 10000144621 4 23/ 05/ 2006 23/ 05/2006 - 2 SI 68464 6 2 GA-201-C. REVISAR NO ARRANCA. 10000141129 4 14/ 07/ 2006 14/ 07/ 2006 - 2 NO No Inf luye TR-2023 (GA-201C) no marca bien

UBICACIÓN TÉCNICA GA-201-C

M A N T EN I M I EN T O N O PR OG R A M A D O

PREVENTIVO 744H

4.- CRITERIOS EN LA ELABORACIÓN DEL

MODELO.

(38)

38

4.- CRITERIOS UTILIZADOS EN LA

ELABORACIÓN DEL MODELO.

(39)

39

4.- CRITERIOS UTILIZADOS EN LA

ELABORACIÓN DEL MODELO.

(40)

40

MODELOS DE MANTENIBILIDAD

• Metodología seguida para el cálculo:

– Horas de mantenimiento que implica parada

(H. Indisponibles) + Horas de mantenimiento

que no implican parada.

–

Horas Indisponibles

de las operaciones de

mantenimiento

(programado

y

no

programado) que implica la parada del equipo

para realizar dicha tarea.

4.- CRITERIOS UTILIZADOS EN LA

ELABORACIÓN DEL MODELO.

(41)

41

• Mantenimiento No Programado

ORDEN HORAS-HOM BRE FECHA INICIO FECHA FIN T. R. (D) T. R. (H) FALLO HF(T) M TFB (H) INDISPONIBLE

(H) M TO ORDEN

10000073107 2 01/ 04/ 2003 01/ 04/ 2003 - 1 SI 50662 1 GA-201-C. REVISAR BOM BA, NO ARRANCA. 10000074800 2 22/ 04/ 2003 22/ 04/ 2003 - 2 SI 50886 2 2 4 2 REVISAR M OV-2024, NO ABRE.

10000082110 11 04/ 09/ 2003 04/ 09/ 2003 - 5,5 SI 52766 18 8 0 5,5 FR-2111, SALE FUERA RANGO (I/A) GA201C 10000094022 10,5 02/ 03/ 2004 02/ 03/ 2004 - 3,5 SI 55099 2 3 3 3 3,5 GA-201C FUGA GAS POR VENTEO CAPERUZA 10000098500 4 18/ 05/ 2004 18/ 05/ 2004 - 2 SI 56398 12 9 9 2 REVISAR EL CUBICULO GA-201C (FB-201) 10000102403 4 26/ 07/ 2004 26/ 07/ 2004 - 2 SI 57626 12 2 8 2 GA-201C NO ARRANCA/ REVISAR 10000103863 21 25/ 08/ 2004 26/ 08/ 2004 1 24 SI 58049 4 2 3 24 M OV-2024 NO ABRE ELECTRICAM ENTE NI CON E

10000111540 2 03/ 01/ 2005 03/ 01/ 2005 - 2 SI 60157 2 10 8 2 GA-201C NO ARRANCA REVISAR 10000113312 1 24/ 01/ 2005 24/ 01/ 2005 - 1 SI 60491 3 3 4 1 GA-201C NO ARRANCA

10000116027 360,5 14/ 03/ 2005 14/ 04/ 2005 31 744 NO GA-201C ESTRAC/ INTRODUCC.BOM BA PARA REV. 10000116026 32 30/ 03/ 2005 06/ 04/ 2005 7 168 NO GA-201C DESCON/ CONEX.CAJA ELECT. M OTOR B 10000117621 2 01/ 04/ 2005 01/ 04/ 2005 - 2 NO PONER A 0 PARCIAL DE GA-201C 10000117771 8 07/ 04/ 2005 07/ 04/ 2005 - 8 NO GA-201C CONEXIÓN DE VIBROM ETRO 10000122028 6 06/ 06/ 2005 06/ 06/ 2005 - 6 SI 62806 2 3 15 6 FV-2111 A/ B/ C CON ENFRIAM IENTO CAE SOLEN 10000136603 2 16/ 01/ 2006 16/ 01/ 2006 - 1 SI 67405 4 59 9 1 GA-201-C NO ARRANCA

10000141129 1,5 03/ 04/ 2006 03/ 04/ 2006 - 1,5 NO No Influye TR-2023 (GA-201C) no marca bien 10000142523 4 21/ 04/ 2006 21/ 04/ 2006 - 2 SI 68458 10 53 2 GA201C: paro por microcort e y no arranca

10000144621 4 23/ 05/ 2006 23/ 05/ 2006 - 2 SI 68464 6 2 GA-201-C. REVISAR NO ARRANCA. 10000141129 4 14/ 07/ 2006 14/ 07/ 2006 - 2 NO No Influye TR-2023 (GA-201C) no marca bien

M A N T EN IM I EN T O N O PR O G R A M A D O

PREVENTIVO 744H

4.- CRITERIOS UTILIZADOS EN LA

ELABORACIÓN DEL MODELO.

MODELOS DE MANTENIBILIDAD

(42)

42

Probabilidad

de

que

el

equipo

se

encuentre

Indisponible

4.- CRITERIOS UTILIZADOS EN LA

ELABORACIÓN DEL MODELO.

MODELOS DE MANTENIBILIDAD

(43)

43

4.- CRITERIOS UTILIZADOS EN LA

ELABORACIÓN DEL MODELO.

• Mantenimiento No Programado

MODELOS DE MANTENIBILIDAD

(44)

44

• Mantenimiento Programado

ORDEN HORA S-HOM B RE FECHA INICIO FECHA FIN T. R. (D) T. R. (H) FA LLO HF(T) M TFB (H) INDISPONIB LE

(H) M TO ORDEN

10000073107 2 01/ 04/ 2003 01/ 04/ 2003 - 1 S I 50662 1 GA -201-C. REV ISA R B OM B A , NO A RRA NCA . 10000074800 2 22/ 04/ 2003 22/ 04/ 2003 - 2 S I 50667 5 2 REV ISA R M OV -2024, NO A B RE.

10000082110 11 04/ 09/ 2003 04/ 09/ 2003 - 5,5 S I 52766 2 0 9 9 5,5 FR-2111, SA LE FUERA RA NGO (I/ A ) GA 201C 10000094022 10,5 02/ 03/ 2004 02/ 03/ 2004 - 3,5 S I 55099 2 3 3 3 3,5 GA -201C FUGA GA S POR V ENTEO CA PERUZA 10000098500 4 18/ 05/ 2004 18/ 05/ 2004 - 2 S I 56398 12 9 9 2 REV ISA R EL CUB ICULO GA -201C (FB -2 01)

10000102403 4 26/ 07/ 2004 26/ 07/ 2004 - 2 S I 57626 12 2 8 2 GA -201C NO A RRA NCA / REV ISA R 10000103863 21 25/ 08/ 2004 26/ 08/ 2004 1 24 S I 58049 4 2 3 24 M OV -2024 NO A B RE ELECTRICA M ENTE NI CON E

10000111540 2 03/ 01/ 2005 03/ 01/ 2005 - 2 S I 60157 2 10 8 2 GA -201C NO A RRA NCA REV ISA R 10000113312 1 24/ 01/ 2005 24/ 01/ 2005 - 1 S I 60491 3 3 4 1 GA -201C NO A RRA NCA

10000116027 36 0,5 14/ 03/ 2005 14/ 04/ 2005 31 744 NO GA -201C ESTRA C/ INTRODUCC.B OM B A PA RA REV . 10000116026 32 30/ 03/ 2005 06/ 04/ 2005 7 168 NO GA -201C DESCON/ CONEX .CA JA ELECT. M OTOR B 10000117621 2 01/ 04/ 2005 01/ 04/ 2005 - 2 NO PONER A 0 PA RCIA L DE GA -201C 10000117771 8 07/ 04/ 2005 07/ 04/ 2005 - 8 NO GA -201C CONEX IÓN DE V IB ROM ETRO 10000122028 6 06/ 06/ 2005 06/ 06/ 2005 - 6 S I 62806 2 3 15 6 FV -2111 A / B / C CON ENFRIA M IENTO CA E SOLEN 10000136603 2 16/ 01/ 2006 16/ 01/ 2006 - 1 S I 67405 4 59 9 1 GA -201-C NO A RRA NCA

10000141129 1,5 03/ 04/ 2006 03/ 04/ 2006 - 1,5 NO No Inf luye TR-2023 (GA -201C) no marca bien 10000142523 4 21/ 04/ 2006 21/ 04/ 2006 - 2 S I 68458 10 53 2 GA 201C: paro por microco rt e y no arranca 10000144621 4 23/ 05/ 2006 23/ 05/ 2006 - 2 S I 68464 6 2 GA -201-C. REV ISA R NO A RRA NCA . 10000141129 4 14/ 07/ 2006 14/ 07/ 2006 - 2 NO No Inf luye TR-2023 (GA -201C) no marca bien

ORDEN HORA S-HOM B RE FECHA INICIO FECHA FIN T. R. (D) T. R. (H) ORDEN

10000089185 35 28/ 10/ 2004 30/ 11/ 2004 33 792 GA -INST-201-C / 1-I-103 PT 1772 10000120696 47 29/ 06/ 2005 07/ 07/ 2005 8 192 GA -INST-201-C / 1-I-103 SI SI 35 47

M A N T E N I M I E N T O P R O G R A M A D O M A N T E N I M I E N T O N O P R O G R A M A D O

A FECTA (D) EQUIPO T INDISPONIB LE (H) PREV ENTIV O

744H

4.- CRITERIOS UTILIZADOS EN LA

ELABORACIÓN DEL MODELO.

MODELOS DE MANTENIBILIDAD

(45)

45

Probabilidad

de

que

el

equipo

se

encuentre

Indisponible

4.- CRITERIOS UTILIZADOS EN LA

ELABORACIÓN DEL MODELO.

MODELOS DE MANTENIBILIDAD

(46)

46

4.- CRITERIOS UTILIZADOS EN LA

ELABORACIÓN DEL MODELO.

MODELOS DE MANTENIBILIDAD

(47)

47

• Inconvenientes en el manejo de históricos

– Un mismo trabajo puede llevar varias OT´s

– Escaso texto de la orden de trabajo

OR D EN HOR A S-HOM B R E FEC HA IN IC IO FECHA FIN T. R. (D ) T. R . (H) FA LLO HF(T) M TFB (H) IN D ISPON IB LE

(H) M TO OR D EN

10 0 0 0 0 73 10 7 2 0 1/ 0 4 / 2 0 0 3 0 1/ 0 4 / 2 0 0 3 - 1 S I 50 6 6 2 1 GA -2 0 1-C . R EV ISA R B OM B A , N O A R R A N C A . 10 0 0 0 0 74 8 0 0 2 2 2 / 0 4 / 2 0 0 3 2 2 / 0 4 / 2 0 0 3 - 2 S I 50 8 8 6 2 2 4 2 R EV ISA R M OV -2 0 2 4 , N O A B R E.

10 0 0 0 0 8 2 110 11 0 4 / 0 9 / 2 0 0 3 0 4 / 0 9 / 2 0 0 3 - 5,5 S I 52 76 6 18 8 0 5,5 FR -2 111, SA LE FU ER A R A N GO (I/ A ) GA 2 0 1C 10 0 0 0 0 9 4 0 2 2 10 ,5 0 2 / 0 3 / 2 0 0 4 0 2 / 0 3 / 2 0 0 4 - 3 ,5 S I 550 9 9 2 3 3 3 3 ,5 GA -2 0 1C FUGA GA S POR V EN TEO C A PER U ZA 10 0 0 0 0 9 8 50 0 4 18 / 0 5/ 2 0 0 4 18 / 0 5/ 2 0 0 4 - 2 S I 56 3 9 8 12 9 9 2 R EV ISA R EL C U B IC U LO GA -2 0 1C (FB -2 0 1) 10 0 0 0 10 2 4 0 3 4 2 6 / 0 7/ 2 0 0 4 2 6 / 0 7/ 2 0 0 4 - 2 S I 576 2 6 12 2 8 2 GA -2 0 1C N O A R R A N C A / R EV ISA R 10 0 0 0 10 3 8 6 3 2 1 2 5/ 0 8 / 2 0 0 4 2 6 / 0 8 / 2 0 0 4 1 2 4 S I 58 0 4 9 4 2 3 2 4 M OV -2 0 2 4 N O A B R E ELEC TR IC A M EN TE N I C ON E 10 0 0 0 11154 0 2 0 3 / 0 1/ 2 0 0 5 0 3 / 0 1/ 2 0 0 5 - 2 S I 6 0 157 2 10 8 2 GA -2 0 1C N O A R R A N C A R EV ISA R 10 0 0 0 113 3 12 1 2 4 / 0 1/ 2 0 0 5 2 4 / 0 1/ 2 0 0 5 - 1 S I 6 0 4 9 1 3 3 4 1 GA -2 0 1C N O A R R A N CA 10 0 0 0 116 0 2 7 3 6 0 ,5 14 / 0 3 / 2 0 0 5 14 / 0 4 / 2 0 0 5 3 1 74 4 N O GA -2 0 1C ESTR A C / IN TR OD U C C .B OM B A PA R A R EV . 10 0 0 0 116 0 2 6 3 2 3 0 / 0 3 / 2 0 0 5 0 6 / 0 4 / 2 0 0 5 7 16 8 N O GA -2 0 1C D ESC ON / C ON EX .C A JA ELEC T. M OTOR B 10 0 0 0 1176 2 1 2 0 1/ 0 4 / 2 0 0 5 0 1/ 0 4 / 2 0 0 5 - 2 N O PON ER A 0 PA R C IA L D E GA -2 0 1C

10 0 0 0 117771 8 0 7/ 0 4 / 2 0 0 5 0 7/ 0 4 / 2 0 0 5 - 8 N O GA -2 0 1C C ON EX IÓN D E V IB R OM ETR O 10 0 0 0 12 2 0 2 8 6 0 6 / 0 6 / 2 0 0 5 0 6 / 0 6 / 2 0 0 5 - 6 S I 6 2 8 0 6 2 3 15 6 FV -2 111 A / B / C C ON EN FR IA M IENTO C A E SOLEN 10 0 0 0 13 6 6 0 3 2 16 / 0 1/ 2 0 0 6 16 / 0 1/ 2 0 0 6 - 1 S I 6 74 0 5 4 5 9 9 1 GA -2 0 1-C N O A R R A N C A

10 0 0 0 14 112 9 1,5 0 3 / 0 4 / 2 0 0 6 0 3 / 0 4 / 2 0 0 6 - 1,5 N O N o Inf luye TR -2 0 2 3 (GA -2 0 1C ) no marca b ien 10 0 0 0 14 2 52 3 4 2 1/ 0 4 / 2 0 0 6 2 1/ 0 4 / 2 0 0 6 - 2 S I 6 8 4 58 10 5 3 2 GA 2 0 1C : p aro p o r micro co rt e y no arranca 10 0 0 0 14 4 6 2 1 4 2 3 / 0 5/ 2 0 0 6 2 3 / 0 5/ 2 0 0 6 - 2 S I 6 8 4 6 4 6 2 GA -2 0 1-C . R EV ISA R N O A RR A N C A . 10 0 0 0 14 112 9 4 14 / 0 7/ 2 0 0 6 14 / 0 7/ 2 0 0 6 - 2 N O N o Inf luye TR -2 0 2 3 (GA -2 0 1C ) no marca b ien

UBICA CIÓN TÉCNICA GA -201-C

M A N T E N I M I E N T O N O P R O G R A M A D O

PR EV EN TIV O 74 4 H

4.- CRITERIOS UTILIZADOS EN LA

ELABORACIÓN DEL MODELO.

(48)

48

• Inconvenientes en el

manejo de históricos

• Ordenes de trabajo mal

cumplimentadas, ej.

Fechas no se indican

4.- CRITERIOS UTILIZADOS EN LA

ELABORACIÓN DEL MODELO.

(49)

49

Inconvenientes en el manejo de históricos

• Se generan órdenes de correctivos a partir de

ordenes de mantenimiento programado. Ej.

“GA-201-B”

• No se anotan en todos equipos las H.

Funcionamiento

ORDEN H.R. FECHA INICIO FECHA FIN INDISPONIBLE (D) INDISPONIBLE (H) FALLO MTBF (D) MTFB (H) ORDEN

10000077464 25 05/06/2003 20/06/2003 15 360 NO DESCONEXION ELECTRICA BOMBA GA-201B 10000077465 25 05/06/2003 05/06/2003 - 6,5 NO DESCONEX.MEDIDOR DE VIBRACIONES GA-201B 10000078205 6 23/06/2003 25/06/2003 2 48 NO CONEXIONADO MEDIDOR VIBRACIONES GA-201-B 10000078206 27 23/06/2003 23/06/2003 - 7,5 NO CONEXIONADO GA-201-B.TRAB.MONTAJE SEGUN 10000078503 4 25/06/2003 25/06/2003 - 4 NO PONER A "0" MARCADOR PARCIAL GB-201B 10000075309 94,5 03/06/2003 24/06/2003 21 504 CA-AT-FB201-GA201B 1-M-21 12,000H 10000075311 25 23/05/2003 23/05/2003 - 7,5 CA-AT-FB201-GA201B 1-E-32 12,000H

MANTENIMIENTO PROGRAMADO MANTENIMIENTO NO PROGRAMADO

4.- CRITERIOS UTILIZADOS EN LA

ELABORACIÓN DEL MODELO.

(50)

50

5.- RESULTADOS.

(51)

51

Tiempos de reparación

(52)

52

1 Compr. Aire 5 Vaporizadores 5 Filtros 5 BB´s Retor. 5 BB´s Capt. 5 BB´s 2ª 2 FB-231 2 FB-221 1 FB-201 BB´S 1ª Nº Equipos 1 Compr. Aire 5 Vaporizadores 5 Filtros 5 BB´s Retor. 5 BB´s Capt. 5 BB´s 2ª 2 FB-231 2 FB-221 1 FB-201 BB´S 1ª Nº Equipos

Indisponibilidad del proceso de regasificación Tiempo (h) In d is p o n ib ili d a d 1 Compr. Aire 5 Vaporizadores 5 Filtros 5 BB´s Retor. 5 BB´s Capt. 5 BB´s 2ª 2 FB-231 2 FB-221 1 FB-201 BB´S 1ª Nº Equipos 1 Compr. Aire 5 Vaporizadores 5 Filtros 5 BB´s Retor. 5 BB´s Capt. 5 BB´s 2ª 2 FB-231 2 FB-221 1 FB-201 BB´S 1ª Nº Equipos

Indisponibilidad del proceso de regasificación Tiempo (h) In d is p o n ib ili d a d

Estimación de la disponibilidad

Método Montercarlo

AvSim+v9.0

Escalón 750.000 Nm3/h

5.- RESULTADOS.

(53)

53

Equipos que han superado las horas de mto. preventivo B. SECUNDARIAS BOMBAS AGUA DE MAR Y VAPORIZADORES

Equipos cercanos a las horas de mto preventivo

Equipos con menor fiabilidad Equipos que han superado las horas de mto. preventivo B. SECUNDARIAS BOMBAS AGUA DE MAR Y VAPORIZADORES

Equipos cercanos a las horas de mto preventivo Equipos con menor fiabilidad

Estimación de la disponibilidad

(54)

54

5.- RESULTADOS.

(55)

55

Variación de la Indisponibilidad al modificar el intervalo

de mto preventivo de 1 a 3 meses para una demanda

de 600.000 Nm3/h.

(56)

56

La

modelización

de

las

instalaciones

industriales a partir de datos históricos de fallo y

reparación de equipos es una valiosa herramienta

de apoyo a la gestión del mantenimiento.

La simulación de diferentes escenarios de

producción permite conocer la disponibilidad de la

planta de GNL para distintas demandas de

emisión, permitiendo valorar decisiones de tipo

estratégico de forma anticipada: modificación de

las gamas de preventivo, bajas o nuevas

redundancias de equipos, etc

.

(57)

57

Si el modelo es complementado con un

sistema de adquisición de datos de los distintos

estados funcionales de los equipos, a través del

control distribuido, se puede obtener un sistema

de gestión del mantenimiento sostenible en el

tiempo.

(58)

58

Implementar una herramienta en el SCD de

la Planta que permita conocer el estado

funcional de los equipos en tiempo real.

Detección

de

los

modos

de

fallo

y

procedimientos

de

reparación

por

la

indisponibilidad y gasto que originan.

Aplicación de la técnica del Análisis Causa

Raiz (RCA) para la subsanación de aquellos

fallos que originan mayor indisponibilidad o

gasto.

(59)

59

(60)

60

DIAGRAMA DE PARETO PRINCIPAL PROBLEMA ANALISIS DE CAUSAS PROPUESTAS DE MEJORA

7.- DESARROLLOS POSTERIORES

(61)

61

CA-GD-VD-PA233A (INSTRUMENTACIÓN)

Nº HORAS

INDISPONIBLES TEXTO OT CAUSA MEDIDA A TOMAR RESPONSABLE FECHA

7,5 FIC-42301 CONTROLADORES GNL PA-233A

El caudal de la válvula no se mantiene constante por fallo en internos de la válvula. Este problema ya aparece en la puesta

en marcha.

Cambio de internos de la válvula

por fabricante (VELAN) FW JUNIO 2007 7,5 FV-4201 DE ENTRADA A PA-233A

REPASA

en marcha.

por fabricante (VELAN) FW JUNIO 2007 6,5 FIC-4201(PA-233A)NO MARCA BIEN.

REV. Desajuste caudalímetro Ajuste instrumento INSTRUMENTACION 2005 4,5 FV-4201(PA-233A)OSCILACIONES

en marcha.

por fabricante (VELAN) FW JUNIO 2007 4,5 FIC4204 (agua PA233A) marca mal Desajuste caudalímetro Ajuste instrumento INSTRUMENTACION 2004

4 FV-4201 REPASA BASTANTE .REV/REP

en marcha.

por fabricante (VELAN) FW JUNIO 2007 4 FT-4201(PA-233A)ALARMA IOBAD

EN I/A Alarma puntual en tarjeta DCS Reseteo alarma INSTRUMENTACION 2005 4 FIC-4204 AGUA MAR PA-233A

ALARMA DE BAJA Valor fijado de alarma no adecuado Cambiar valor de alarma INSTRUMENTACION 2005 3 FIC-4201(PA-233-A) REVISAR

SHUTDOWN. Fallo de shutdown Ajuste de Shutdown INSTRUMENTACION 2005 3 REV.IND. CAUDAL

FIC-4204(MOV4308>PA233A) Desajuste caudalímetro Ajuste instrumento INSTRUMENTACION 2003 3 PA233A(FV-4201)OSCILACIONES

CON APERTURA

en marcha.

por fabricante (VELAN) FW JUNIO 2007 2 FV-4201 SE DETECTA SOLENOIDE

CAIDA Fallo puntual solenoide Revisión/ajuste de solenoide INSTRUMENTACION 2004 2 FIC-4201 Revisar Transmisor Desajuste caudalímetro Ajuste instrumento INSTRUMENTACION 2007

1 FIC-4201 PA-233A SAL I/A OSC APERT VALV.

en marcha.

por fabricante (VELAN) FW JUNIO 2007

(62)

62

CA-GD-SW-BOMBAS-GA216A (MECÁNICO)

Nº OT Nº HORAS

INDISPONIBLES TEXTO OT CAUSA MEDIDA A TOMAR RESPONSABLE FECHA

10000145191 48 GA-216-A. BLOQUEO IMPULSIÓN MUY DURO La reductora coge oxido en placa

de giro (1)

Desmontar, eliminar óxidos y poner

grasa T1

10000154888 8 GA-216-A. REVISAR/REPARAR CIERRE MECANIC Por acumulación de sal en caras de

cierre al estar parado (2) Limpiar y cambiar Kit de cierre T1

10000071824 7,5 GA-216-A. CAMBIO DE EMPAQUETADURA. La reductora coge oxido en placa

de giro (1)

grasa T1

10000086240 7,5 REP. BLOQUEO IMP. BOMBA GA-216A Por acumulación de sal en caras de

cierre al estar parado (2) Limpiar y cambiar Kit de cierre T1

10000110254 7,5 GA-216A CAMBIAR EMPAQUETADURA La reductora coge oxido en placa

de giro (1)

grasa T1

10000124802 7 GA-216A REV.REP.FUGA POR CIERRE MECANICO

La reductora coge oxido en placa de giro (1)

grasa T1

10000144818 6 GA-216A CAMB.VALV.RETENCION Carcasa de retención de acero

carbono erosionada

Se cambia retención por

construcción en bronce T1

10000103345 2 PONER EMPAQUETADURA GA-216A La reductora coge oxido en placa

de giro (1)

grasa T1

(63)

63

6 3 P ro y e ct o d e d is p o n ib il id a d d e l a P la n ta d e r e g a si fi ca ci ó n d e C a rt a g e n a

7.- DESARROLLOS POSTERIORES

(64)

64

6 4 P ro y e ct o d e d is p o n ib il id a d d e l a P la n ta d e r e g a si fi ca ci ó n d e C a rt a g e n a

7.- DESARROLLOS POSTERIORES

(65)

65
