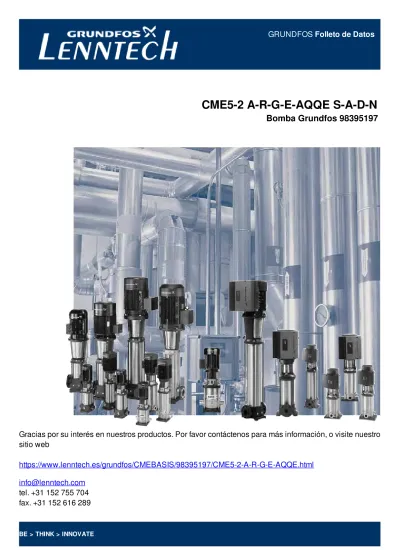

GRUNDFOS
Folleto de Datos
CME5-2 A-R-G-E-AQQE S-A-D-N
Bomba Grundfos 98395197
Gracias por su interés en nuestros productos. Por favor contáctenos para más información, o visite nuestro
sitio web
https://www.lenntech.es/grundfos/CMEBASIS/98395197/CME5-2-A-R-G-E-AQQE.html
[email protected]
tel. +31 152 755 704
fax. +31 152 616 289
BE > THINK > INNOVATEPosición Contar Descripción
1 CME5-2 A-R-G-E-AQQE
Código: Bajo pedido
Bomba centrífuga de aspiración axial compacta, fiable, horizontal y multietapas con puerto de aspiración axial y puerto de descarga radial. Las piezas de la bomba destinadas al contacto con el líquido son de acero inoxidable de alta calidad. El cierre mecánico es de junta tórica y no
equilibrado, y posee un diseño especial. La conexión de las tuberías se lleva a cabo por medio de roscas de tubería Whitworth internas, Rp (ISO 7/1).
La bomba está equipada con un motor síncrono de imanes permanentes de 3 fases, refrigerado por ventilador. El motor incluye un convertidor de frecuencia y un controlador PI en la caja de
conexiones. Ello facilita el control variable y continuo de la velocidad del motor, lo cual, a su vez, permite adaptar el rendimiento a un determinado conjunto de requisitos.
Más información acerca del producto
La bomba y el motor están integrados en un diseño compacto y de fácil uso. La bomba está unida a una placa de base de baja altura que hace de ella un equipo ideal para la instalación en sistemas en los que el carácter compacto resulta especialmente importante.
El moderno diseño del cierre mecánico y los materiales de los que se compone garantizan la máxima resistencia al desgaste, un óptimo nivel de adherencia, un excelente comportamiento durante la marcha en seco y una prolongada vida útil.
No se requieren herramientas especiales para llevar a cabo el mantenimiento de la bomba. Las piezas de repuesto están disponibles en forma de kits, en solitario y a granel, y su entrega puede llevarse a cabo rápidamente. Encontrará vídeos de aprendizaje acerca del mantenimiento en www.youtube.com.
El convertidor de frecuencia proporciona las siguientes funciones: - funcionamiento controlado (es decir, el consumo varía) - presión constante
- comunicación con la bomba
La adaptación del rendimiento por medio del control de la velocidad en función de la frecuencia proporciona ventajas obvias, entre ellas:
- ahorro energético - mayor confort
- control y monitorización del rendimiento de la aplicación y la bomba
Un panel de control situado en la caja de conexiones del motor facilita el establecimiento del punto de ajuste necesario, así como la configuración de la bomba en los modos "Mín.", "Máx." o "Parada". El indicador Grundfos Eye del panel de control proporciona información visual acerca del estado de la bomba:
- "Encendido": El motor se encuentra en funcionamiento (indicadores luminosos de color verde girando) o en reposo (indicadores luminosos de color verde estáticos).
- "Advertencia": El motor continúa en funcionamiento (indicadores luminosos de color amarillo girando) o se ha detenido (indicadores luminosos de color amarillo estáticos).
- "Alarma": El motor se ha detenido (indicadores luminosos de color rojo intermitentes). La comunicación con la bomba es posible por medio del accesorio de control remoto Grundfos GO Remote. El accesorio de control remoto, además, facilita el ajuste y la lectura de parámetros como el "Valor actual", la "Velocidad", la "Potencia de entrada" y el "Consumo energético" total.
Bomba
La combinación de un anillo de tope y una arandela Nord-lock® garantiza la fijación estanca y fiable de las tuberías separadoras del impulsor al eje estriado de la bomba. Es posible desmontar e instalar las piezas hidráulicas desde el lado de la bomba. Los puertos de entrada y salida están integrados en la camisa de la bomba. La pieza de entrada, las cámaras y la pieza de descarga se mantienen sujetas por medio de cuatro pernos de anclaje y una brida de retención.
Posición Contar Descripción
La bomba está equipada con un cierre de junta tórica no equilibrado con sistema de transmisión rígida de par. Posee un cierre de transmisión fijo que garantiza la rotación fiable de todas las piezas. El cierre dinámico secundario es una junta tórica.
Cierre primario:
- Material del anillo del cierre giratorio: Carburo de silicio (SiC) - Material del asiento estacionario: Carburo de silicio (SiC)
Esta combinación de materiales se usa en casos en los que es preciso conferir al equipo una mayor resistencia a la corrosión. La elevada dureza de esta combinación de materiales proporciona una magnífica resistencia contra las partículas abrasivas.
Material del cierre secundario: EPDM (caucho de etileno-propileno)
El EPDM posee una excelente resistencia al agua caliente. El EPDM no es apto para el uso con aceites minerales.
El eje de la bomba se encuentra conectado al eje del motor por medio de un accesorio ceñidor de rosca hacia la izquierda. El eje no se puede desmontar.
Motor
El motor es totalmente cerrado, cuenta con refrigeración por ventilador y sus principales
dimensiones se ajustan a la norma EN 50347. Las tolerancias eléctricas satisfacen los requisitos establecidos por la norma EN 60034.
El nivel de eficiencia del motor de acuerdo con la norma IEC 60034-30-2 es IE5.
El motor no precisa protección externa. La unidad de control del motor incorpora protección contra los aumentos de temperatura lentos y rápidos (como aquellos que tienen lugar en condiciones de sobrecarga constante y atasco).
La caja de conexiones contiene terminales que facilitan el establecimiento de las siguientes conexiones:
- una entrada digital dedicada
- dos entradas analógicas (0(4)-20 mA, 0-5 V, 0-10 V, 0,5-3,5 V) - voltaje de alimentación de 5 V para potenciómetro y sensor - una entrada digital configurable o salida de colector abierto - entrada y salida para sensor digital de Grundfos
- alimentación de 24 V para los sensores
- dos salidas para relé de señal (contactos de libre potencial) - conexión GENIbus
- interfaz para módulo fieldbus CIM de Grundfos
Datos técnicos
Líquido:
Líquido bombeado: Agua
Rango de temperatura del líquido: -20 .. 120 °C Liquid temperature during operation: 20 °C
Densidad: 998.2 kg/m³
Técnico:
Caudal nominal: 5.6 m³/h
Altura nominal: 21.4 m
Código del cierre. 1:Tipo 2:Cara giratoria 3:Cara estacionaria 4:Cierre secunda.: AQQE
Homologaciones en placa: CE,TR,CURUS,EAC
Tolerencia de curva: ISO9906:2012 3B
Materiales:
Cuerpo hidráulico: Acero inoxidable
DIN W.-Nr. 1.4401 AISI 316
Impulsor: Acero inoxidable
Posición Contar Descripción
AISI 316
Caucho: EPDM
Instalación:
Temperatura ambiental máxima: 40 °C Presión de trabajo máxima: 16 bar
Presión máxima a la temp. declarada: 10 bar / 120 °C 16 bar / 90 °C
Tipo de brida: ROSCA WHITWORTH RP
Aspiración: Rp 1 1/4
Descarga: Rp 1
Datos eléctricos:
Tipo de motor: 80B
Clase eficiencia IE: IE5
Potencia nominal - P2: 1.1 kW
Frecuencia de alimentación: 50 Hz
Tensión nominal: 3 x 380-500 V
Corriente nominal: 2.20-1.90 A
Velocidad nominal: 360-4000 rpm
Grado de protección (IEC 34-5): IP55 Clase de aislamiento (IEC 85): F
Otros:
Índice eficiencia mínima, MEI ≥: 0.7
Peso neto: 15 kg
Bajo pedido CME5-2 A-R-G-E-AQQE 50 Hz
H [m] 0 5 10 15 20 25 30 Q [m³/h] 0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 eta [%] 0 20 40 60 80 100 CME5-2, 3*400 V 100 % 90 % 80 % 70 % 60 % 50 % 40 % 21 % P [W] 0 200 400 600 800 1000 NPSH [m] 0 5 10 15 20 25 P1 (motor+freq.converter) P2H [m] 0 5 10 15 20 25 30 Q [m³/h] 0 1 2 3 4 5 6 7 eta [%] 0 20 40 60 80 100 CME5-2, 3*400 V 100 % 90 % 80 % 70 % 60 % 50 % 40 % 21 % P [W] 0 200 400 600 800 1000 NPSH [m] 0 5 10 15 20 25 P1 (motor+freq.converter) P2 267 Rp 3/8 10.5 125 158 75 165.3 60.1 Rp 1 Rp 1 1/4 96 Rp 3/8 296.4 71.6 107.2 368 137 131.7 236.3 233 3 15 8 26 23 25 24 7 B Y 6 5 2 4 10 A +24 V* +24 V* AI2 GDS RX GDS TX GND GENIbus A GENIbus B +24 V GND GENIbus Y GND DI1 AI1 DI3/OC1 +24 V*OC GND DI NC C2 NO NC C1 NO +24 V* +24 V* +24 V*/5 V* L2 L1 L3 PE L3 L2 L1 +24 V*/5 V* +5 V* +5 V +24 V +5 V Descripción Valor Información general:
Producto:: CME5-2 A-R-G-E-AQQE
Código:: Bajo pedido
Número EAN:: Bajo pedido
Técnico:
Caudal nominal: 5.6 m³/h
Altura nominal: 21.4 m
Impulsores: 2
Código del cierre. 1:Tipo 2:Cara giratoria 3:Cara estacionaria 4:Cierre secunda.:
AQQE
Homologaciones en placa: CE,TR,CURUS,EAC Tolerencia de curva: ISO9906:2012 3B
Versión de la bomba: A
Modelo: A
Materiales:
Cuerpo hidráulico: Acero inoxidable DIN W.-Nr. 1.4401 AISI 316
Impulsor: Acero inoxidable
DIN W.-Nr. 1.4401 AISI 316
Código de material: G
Caucho: EPDM
Código para caucho: E
Instalación:
Temperatura ambiental máxima: 40 °C Presión de trabajo máxima: 16 bar
Presión máxima a la temp. declarada: 10 bar / 120 °C 16 bar / 90 °C
Tipo de brida: ROSCA WHITWORTH RP
Aspiración: Rp 1 1/4
Descarga: Rp 1
Código de conexión: R
Líquido:
Líquido bombeado: Agua
Rango de temperatura del líquido: -20 .. 120 °C Liquid temperature during operation: 20 °C
Densidad: 998.2 kg/m³
Datos eléctricos:
Tipo de motor: 80B
Clase eficiencia IE: IE5
Potencia nominal - P2: 1.1 kW Frecuencia de alimentación: 50 Hz
Tensión nominal: 3 x 380-500 V
Corriente nominal: 2.20-1.90 A Velocidad nominal: 360-4000 rpm Grado de protección (IEC 34-5): IP55
Clase de aislamiento (IEC 85): F
Otros:
Índice eficiencia mínima, MEI ≥: 0.7
Peso neto: 15 kg Peso bruto: 18.5 kg Programa Nº: 98499052 267 Rp 3/810.5 125158 165.3 60.1 Rp 1Rp 1 1/4 96 Rp 3/8 296.471.6 107.2368137131.7236.3
Bajo pedido CME5-2 A-R-G-E-AQQE 50 Hz
cos phi eta 0.0 0.2 0.4 0.6 0.8 P2 [kW] 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 I [A] 0.0 0.4 0.8 1.2 1.6 CME5-2 + 80B 1.1 kW 3*400 V, 50 Hz eta cos phi I n [rpm] 0 1000 2000 3000 P1 [kW] 0.0 0.4 0.8 1.2 n P1 (motor+freq.converter) n = 100 %Bajo pedido CME5-2 A-R-G-E-AQQE 50 Hz
Nota: Todas las unidades están en [mm] a menos que se establezcan otras.
267
Rp 3/8
10.5
125
158
75
165.3
60.1
Rp 1
Rp 1 1/4
96
Rp 3/8
296.4
71.6
107.2
368
137
131.7
236.3
233
Vista detallada
301a 219 92 7 7a 77 301a 92 11 9 51 100 49 105 45 215a 215 18 217 215a 534a 534531 531a 28 17 251d 251a 6 11b 66a 67 530 530aPlano seccionado (TM058200 for TPE2,TPE3)
4
2
1
3
5
TM058200
Vista detallada ( TM057026 for MGE model H/I )
251d 251b 290 287 277a 286 277 273a 273 268 268a 289a 289 288b 288 288a 251a 252b 156c 159d 156b 156d 188 275a 153 154 158 178 185 192 191 159e 156c 156 151 152 266 187 291 293 252a 172 150 287a 502 273b 157Lista de piezas CME5-2, Código Bajo pedido
Valido desde 2.1.2013 (1301)
Pos Description Annotation Données de classification Référence Quantité Unité
+ MGE80B 1 pcs
Cross recess countersunk screw 4 pcs
- 4.d Chamber cpl. 1 pcs
Cámara 1
Retén para el anillo de cierre 1
Guide vane 6
Placa 1
Vane 1
45 Anillo de desgaste 1
65 Retén del anillo de desgaste 1
- 4e Chamber cpl. 1 pcs
4a Intermediate chamber 1
45 Anillo de desgaste 1
65 Retén del anillo de desgaste 1
5a Cámara, vacía 1 pcs
6.a Brida 1 pcs
16 Collar sleeve cpl. 1 pcs
- 25 Tapón de drenaje cpl. 2 pcs
11 Junta tórica Diámetro: 18,5 1
Tipo de material: EPDM Espesor: 2
25 Clavija 1
26 Hex socket head cap screw Longitud (mm): 80 4 pcs
Rosca: M8
31 Junta tórica Diámetro: 114 1 pcs
Tipo de material: EPDM Espesor: 3,9 - 32 Tapa 1 pcs Brida ciega 1 Placa 1 36 Contratuerca Rosca: M8 1 pcs 49 Impeller cpl. 2 pcs
51 Eje de la bomba Diámetro: D12 1 pcs
64 Separador 1 pcs
64.c Abrazadera 1 pcs
66 Wedge lock washer 1 pcs
76 Placa de identificación 2 pcs
- 105 Junta del eje 1 pcs
102 Junta tórica Diámetro: 17,86 1
Tipo de material: EPDM Espesor: 2,62
103 Anillo cierre fijo 1
104 Anillo cierre giratorio 1
107 Junta tórica 1
108 Compression spring 1
111 Retainer 1
112 Engranaje cierre mecánico 1
111.a Anillo de tope 1 pcs
151 Tapa de ventilador 1 pcs
152 Pan head thread forming screw 4 pcs
Nota: La información acerca de la bomba Grundfos en este documento podría estar desactualizada. La información podrá ser modificada sin previo aviso.
Por favor contáctese con nosotros para verificar que la información aquí proporcionada todavía es correcta y se encuentra actualizada.
Toda la información es Grundfos copyright, todos los derechos reservados.
