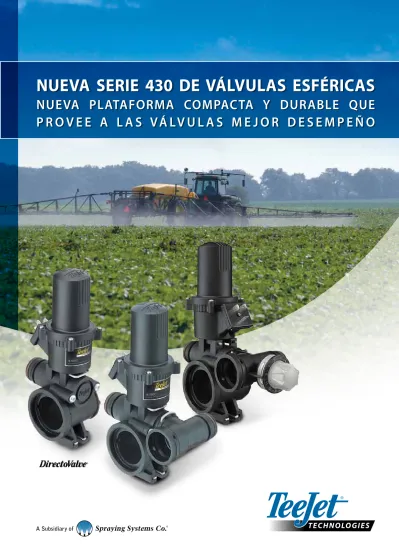

Nueva serie 430 de válvulas esféricas
Nueva plataforma compacta y durable que
p r o v e e a l a s vá lv u l a s m e j o r d e s e m p e ñ o
la veNtaja eN el desempeño del comaNdo
d e v á l v u l a s
e s f é r i c a s 4 3 0
• Configurable para su operación – seleccione operar con 2 vías, 3 vías, o Flow Back con un amplio rango de secciones de botalón con muchas entradas y salidas y con muchas opciones de conexiones eléctricas
• Se puede instalar mas válvulas en el espacio existente incrementando la capacidad de control; apto hasta 15 secciones de botalón
• Elimina el costoso y complejo conjunto de válvulas montadas para centralizar todas las secciones de botalón
• Compatible con control automático de secciones de botalón (CASB) que correlaciona estrechamente la aplicación real con datos grabados y a señales CASB
• Eje y bola de acero inoxidable, ensamble compacto y robusto y componentes durables aseguran un desempeño confiable
• Larga vida útil – el accionamiento por ¼ giro implica menor movimiento mecánico y menor desgaste
• Excelente desempeño, larga vida y menor precio con 30% menos costo que otras válvulas
válvula esférica de 3 vías 430 válvula esférica 430 flow back válvula esférica de 2 vías 430
válvulas esféricas serie 430 – Hay tres tipos de válvulas para abastecer todos
los requerimientos y a todos los modelos de pulverizadoras
Las válvulas esféricas de la serie 430 están disponibles en tres versiones. Todas tienen muchas características comunes, aunque cada uno ofrece diferentes ventajas:
• válvula 430 de 2 vías: provee un simple y confiable control de encendido/apagado
• válvula 430 de 3 vías: mantiene constante la presión de pulverización, incluso cuando secciones individuales se abran o cierren. Los agroquímicos se aplicarán en forma uniforme y los problemas de aplicaciones por debajo o por encima del caudal proyectado se eliminan
• válvula Esférica 430 Flow Back: permite un cierre instantáneo de las boquillas eliminando el problema de goteo por las mismas luego de haber activado el corte de secciones por sobrecarga de presión en tuberías
características de fuNcioNamieNto de las válvulas esféricas de la serie 430 válvula esférica 430 de 2 vías válvula esférica 430 de 3 vías válvula esférica 430 flow back Control de encendido/apagado confiable
3
3
3
Cierre instantáneo de las
pastillas pulverizadoras
3
mantiene constante la presión del sistema con bombas de
pistón o diafragma
3
Características destacables Control standard de encendido/apagado la bomba; salida a tanque Entrada a válvula desde o a botalón
Salida a botalón de la válvula; retorno del caldo al tanque
rápida respuesta, bajo amperaje
3
3
3
Compatible con controladores
electrónicos de pulverización
3
3
3
Compatible con control automático de secciones
de botalón
3
3
3
fácil instalación
3
3
3
aplicaciones Simple, para pulverizadores pequeños y medianos
Pulverizadores sofisticados con bombas de desplazamiento positivo
y equipos con muchas secciones
Amplio rango de pulverizadores con requerimientos moderados
válvulas esféricas 430 de 2 vías
económicas, control confiable de encendido/apagado • durable – todos sus engranajes de metal proveen larga vida útil;
eje y bola de acero inoxidable resistentes a la corrosión
• Económicas – desempeño confiable y costo razonable
• Tasa de flujo: 11,7 gpm (44 L/min) @ ,34 bar (5 psi) Caída de Presión 16,5 gpm (63 L/min) @ ,69 bar (10 psi) Caída de Presión
válvulas esféricas 430 de 3 vías
mantiene la presión de pulverización en forma constante cuando algunas secciones se abren o cierran
• Se minimizan los riesgos de sobre o sub aplicación. Excelente estabilidad de la presión cuando las secciones de botalón son activadas o desactivadas
• Utiliza una llave de ajuste para igualar el flujo por sección y derivarlo por bypass
• Utilizable con bombas de desplazamiento positivo (bombas de pistón o de diafragma)
• Tasa de flujo: 11,7 gpm (44 L/min) @ ,34 bar (5 psi) Caída de Presión 16,5 gpm (63 L/min) @ ,69 bar (10 psi) Caída de Presión
válvula de 3 vías en posición abierta
válvula de 3 vías
Cómo trabaja la válvula esfériCa 430 de 3 vías?
Botalón Tanque 210 mm (8.25”) 95 mm (3.75”) 70 mm (2.75”)
Para mayor información: Hojas de datos dS430EC-2 y PL430EC-2 210 mm (8.25”) 178 mm (7.00”) 84 mm (3.25”)
Para mayor información: Hojas de datos dS430EC-3 y PL430EC-3
válvulas esféricas 430 flow back
diseño patentado de detención instantánea de flujo en pastillas pulverizadoras; elimina el desperdicio de agroquímicos
• Se reducen los riesgos de aplicaciones en exceso o en defecto y permite trabajar hasta el final del surco. La presión del botalón es aliviada cuando la válvula se cierra resultando en una obstrucción instantánea de las boquillas pulverizadoras. Una cantidad mínima de líquido es desviada al tanque para aliviar la presión. La aspersión se detiene un 80 a 95% mas rápido cuando se utilizan válvulas Flow Back
• Reinicia la pulverización instantáneamente. El botalón queda lleno de caldo de aspersión listo para pulverizar cuando la válvula se enciende nuevamente
• Compañero perfecto del control automático de sección de botalón (CASB). El sistema de retorno de flujo optimiza el sistema CASB al combinarlo con el cierre automático de pastillas
• Reduce el desperdicio de agroquímicos y protege cursos de agua y otras áreas fuera del lugar efectivo de aplicación
• Tasa de flujo: 9,2 gpm (35 L/min) @ ,34 bar (5 psi) Caída de Presión 13,7 gpm (53 L/min) @ ,69 bar (10 psi) Caída de Présion
Para mayor información: Hoja de datos dS430EC-3FB y PL430EC-3FB
válvula flow back en posición abierta válvula flow back en posición cerrada
Cómo trabajan las válvulas esfériCas 430 flow baCk?
Botalón Botalón Tanque 84 mm (3.25”) 210 mm (8.25”) 140 mm (5.5”)
• Presión maxima: 15bar (215 psi)
• Tasa de flujo para válvulas de 2 y 3 vías:
Tasa de flujo: 11,7 gpm (44 L/mim) @ ,34 bar (5 psi) Caída de Presión 16,5 gpm (63 L/min) @ ,69 bar (10 psi) Caída de Presión
• Tasa de flujo para válvulas Flow Back:
Tasa de flujo: 9,2 gpm (35 L/min) @ ,34 bar (5 psi) Caída de Presión 13,7 gpm (53 L/min) @ ,69 bar (10 psi) Caída de Presión
• Consumo de corriente: < 0.5 AmP @12 vdC
• Tiempo de respuesta: 0,6 segundos
• materiales mojables: polipropileno, acero inoxidable, vITON, PTFE
• motor: EC – interruptor unipolar motor: E – Interruptor bipolar
• Ensamble de motor IP67
• Fusible interno reactivable – desconectar la energía durante 20 segundos para reactivar
• mini conector dIN incorporado
• Compatible con conectores rápidos de manguera TeeJet sobre los puertos de bypass o Flow Back
• Conexiones de salida: conectores rápidos de manguera TeeJet de 90º o rectos
espeCifiCaCiones téCniCas de las válvulas esfériCas de la serie 430
Juego de ConeCtores rápidos
descripción series número de parte
Conector de manguera recto de 1/2"
QC
45529-1/2 Conector de manguera recto de 3/4" 45529-3/4 Conector de manguera recto de 1" 45529-1 Conector de manguera de 90º y 1/2" 45529-90-1/2 Conector de manguera de 90º y 3/4" 45529-90-3/4 Conector de manguera de 90º y 1" 45529-90-1
Tapón de conexión rápida 45529-P
Tapa de conexión rápida 45529-C
Anillo tórico y grampa incluídas.
ConeCtores rápidos de manguera
descripción a b
Conector de manguera recto de 1/2"
42,7 mm
(1-11/16”) (2-1/4”)57 mm Conector de manguera recto de 3/4"
Conector de manguera recto de 1"
ConeCtores rápidos de 90º para mangueras
descripción a b C Conector de manguera de 90º y 1/2" 42,7 mm (1-11/16”) (2-19/64”)58,4 mm (1-29/64”)38,6 mm Conector de manguera de 90º y 3/4" Conector de manguera de 90º y 1"
ConeCtor rápido de salida
descripción a b
Conector rápido tipo brida macho 51 mm (2”) (1-13/16”)46 mm Conectores rápidos (1-15/16”)49 mm 51 mm (2”) A A B B B A B C
ConeCtor rápido de salida*
descripción series número de parte
Conector rápido tipo brida macho 50 CP46029-PP Conectores rápidos 3/4" (m) CP45527-NYB
Conector rápidos 1" (m) CP45226-NYB
Grampa y aNillo tórico
descripción número de parte
grampa de sujeción de Acero inoxidable 302 CP37166-1-302SS
modelo de agujero para tornillo amplia gama de ConeCtores aCoplables
descripción series número de parte
Rosca hembra de 3/4" Amplia gama de conectores (B)58456-3/4 Rosca hembra de 1" (B)58456-1 Rosca hembra de 1-1/4" (B)58456-1-1/4 Rosca hembra de 1-1/2" (B)58456-1-1/2 Tapa acoplable 58456-C
Acople para porta manómetro (B)58456-1/4
Conector recto para
manguera de 1" 58456-1000
Conector recto para
manguera de 1-1/4" 58456-1250
Conector recto para
manguera de 1-1/2" 58456-1500
Conector recto para
manguera de 2" 58456-2000
Anillo tórico y grampa incluídas.
amplia gama de ConeCtores aCoplables
descripción a b
Rosca hembra de 1/4" (Puerto para manómetro)
64 mm (2-1/2”) 57 mm (2-1/4”) Rosca hembra de 3/4" 64 mm (2-1/2”) Rosca hembra de 1" 64 mm (2-1/2”) Rosca hembra de 1-1/4" 64 mm (2-1/2”) Rosca hembra de 1-1/2" 64 mm (2-1/2”)
amplia gama de ConeCtores rápidos para manguera, reCtos
descripción a b
Conector recto para manguera de 1"
64 mm (2-1/2”)
83 mm (3-1/4”) Conector recto para manguera de 1-1/4" 83 mm (3-1/4”) Conector recto para manguera de 1-1/2" 89 mm (3-1/2”) Conector recto para manguera de 2" 102 mm (4”) amplia gama de tapas aCoplables
descripción a b
Tapa acoplable ciega 64 mm (2-1/2”) 41 mm (1-5/8”)
A
B
A A
B
Para mayor información:
Cables: Hoja de datos dS58480 y dS58480X2 Entradas: Hoja de datos PL58456
Salidas: Hoja de datos PL45529
59 mm (2.33”) Para tornillo de 5/16" o de 8 mm 38 mm (1.5”) válvula 2 válvula 3
TeeJet Technologies
North Avenue and Schmale Road, P.O. Box 7900 Wheaton, IL 60187-7901 USA Tel: (630) 665-5000 • Fax: (630) 665-5292 www.teejet.com Cómo ordenar? Código de polaridad de los Cables Código de parte desCripCión E CABLE BI POLAR
EC CABLE TRI POLAR
Para motores de tipo “E” usar cable bipolar. Para motores de tipo “EC” usar cable tripolar.
tamaño de Commandos
Código
de parte desCripCión
1 váLvULAS dE 2 víASCOmANdO CON 3 váLvULAS dE 3 víASCOmANdO CON 5 váLvULAS dE 5 víASCOmANdO CON 7 váLvULAS dE 7 víASCOmANdO CON 9 váLvULAS dE 9 víASCOmANdO CON
Hay disponibles otras medidas de commandos.
Código de ConeCtores Y Cableado
Código
de parte desCripCión
vX
EL PRImER NUmERO REFIERE AL CódIgO dE CONECTOR,
EL SEgUNdO AL CódIgO dE CABLEAdO
Para seleccionar el conjunto de cables y conectores refiera a Hoja de datos dS58480X2
espeCifiCaCiones del motor
Código
de parte ConeCtor desCripCión
E dPdT 22 RPm, 0.6
SEgUNdOS PARA CIERRE
dE váLvULA
EC SPST
Cables del motor
Código
de parte desCripCión
d POSITIvAmENTE CON CONECTAdO CONECTOR mINI-dIN dN NEgATIvAmENTE CON CONECTAdO
CONECTOR mINI-dIN tipo de VálVula Código de parte desCripCión 2 váLvULA dE 2 víAS 3FB FLOW BACk 3 váLvULA dE 3 víAS espeCifiCaCión de modelo Código de parte desCripCión 43 COmANdO
Código de longitud de Cables
Código de parte desCripCión 05 0,5 mETROS (20") 15 1,5 mETROS (60") 30 3,0 mETROS (120")
4 3 7 E C – 3 F B – D
5 8 4 8 0 E C – 1 5 – V X
ejemplo de número de parte de una válvula
ejemplo de Código de parte y ensamble de Cable mini-din
1 CONECTOR (+)
2 CONECTOR (-) 3 CONECTORES LLAvE (EC) O TIERRA (E)
vITON es una marca registrada de E.I. duPont de Nemours y Co.
