DEPARTAMENTO DE NORMAS Y PROYECTOS ELECTROMECÁNICOS DEPARTAMENTO DE IMPLANTACIÓN DE NORMAS Y PROYECTOS ESTRUCTURALES DIC/GPCME/DNYPE/0126-06/14 01-ABRIL-2015 DIRECCIÓN DE IMPLANTACIÓN CORPORATIVA

GERENCIA DE PROYECTOS CONSTRUCCIÓN Y MANTENIMIENTO ELECTROMECANICO GERENCIA DE IMP PROYECTOS Y NORMAS

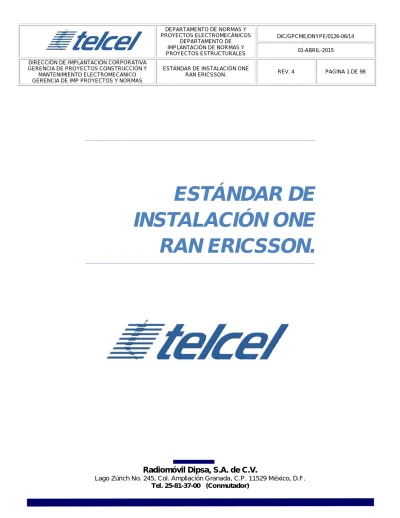

ESTÁNDAR DE INSTALACIÓN ONE

RAN ERICSSON. REV. 4 PAGINA 1 DE 98

Radiomóvil Dipsa, S.A. de C.V.

Lago Zúrich No. 245, Col. Ampliación Granada, C.P. 11529 México, D.F.

Tel. 25-81-37-00 (Conmutador)

ESTÁNDAR DE

INSTALACIÓN ONE

RAN ERICSSON.

(2)

ÍNDICE

Introducción

1. Escenarios por tecnología de transmisión, disposición de tarjetería, y módulos. 1.1 Banda base para One RAN

1.2 One RAN @ 850 Mhz. 1.3 One RAN @ 1900 Mhz. 1.4 One RAN @ AWS.

1.5 Estrategia Single RAN @ Macro Outdoor

1.6 Estrategia Single RAN Macro @ Sala / Contenedor 2. Escenarios de instalación.

2.1 Escenario 1 (Modelo C)

2.2 Escenario 2 (Modelo C + Delta 1) 2.3 Escenario 3 (Modelo C + Delta 2) 2.4 Escenario 4 (Modelo C)

2.5 Escenario 5 (Modelo C '+ Delta 1) 2.6 Escenario 6 (Modelo D + Delta 1) 2.7 Escenario 7 (Modelo D + Delta 2) 2.8 Escenario 8 (Modelo D ')

2.9 Escenario 9 (Modelo D '+ Delta 1) 2.10 Escenario 10 (Modelo E)

2.11 Escenario 11 (modelo G + Delta 2) 3. Detalles de instalación de la RBS 6101 (outdoor).

3.1 Alimentación CA a equipo One Ran

3.2 Conexión de tierra de la BTCC a la barra interna del gabinete 3.3 Aterrizaje de gabinete y base estructural

3.4 Características generales del equipo 3.5 Entorno de funcionamiento

3.6 Arquitectura Hardware 3.7 Entrada y salida de cableados 3.8 Alarmas

(3)

Tel. 25-81-37-00 (Conmutador)

4.2 Conexión de tierra de la BTCC a la barra interna del gabinete 4.3 Aterrizaje de gabinete y base estructural

4.4 Requisitos de espacio 4.5 Enfriamiento

4.6 Entradas y salidas de cableados 4.7 Alarmas

5. Distribución de tarjetas en el gabinete SSC-02 y PBC 05 6. Interconexión entre RBS 6101 y BBS6101

7. Interconexión entre RBS 6101 y gabinete Carrier 8. Detalles de instalación de la PBC 6200 (indoor).

8.1 Alimentación CA a equipo PBC 6200 Indoor 8.2 Conexión a tierra de la barra interna del gabinete 9. Aterrizaje de equipos en torre.

10. Recomendaciones de instalación RRU´S en torre

11. Acomodo de fibra óptica y cableado de fuerza en CD en escalerilla de torre. 12. Distancia máxima para aterrizamiento en equipos

13. Opciones de aterrizaje de líneas en cama guía de onda 14. Consideraciones estructurales

15. Encintado de Jumpers y Conectores 16. Líneas de F.O. y RET Sin Encintar

17. Trayectorias de líneas de F.O y DC en la torre 18. Bases estructurales

(4)

NOTAS IMPORTANTES

En el presente documento se mencionan equipos que se encuentran en proceso de Homologación por lo cual aún no pueden ser tomados en cuenta para su implementación hasta que cumplan satisfactoriamente con todas las pruebas que solicita Telcel, los equipos son: el gabinete SSC-02 con más de una tecnología, la RBS 6101 y el BBS 6101.

En este documento se describen varios escenarios de instalación del proyecto ONE RAN de Ericsson de los cuales solo se libera el escenario D´ para su implementación, en revisiones posteriores se liberará el resto los escenarios de acuerdo a la revisión de al menos un sitio donde hayan sido instalados.

(5)

Tel. 25-81-37-00 (Conmutador)

INTRODUCCIÓN

En el presente documento se describe los tipos de escenarios que se presentaran en la implementación de la solución nombrada “ONE RAN” de Ericsson, así como la reutilización del sistema actualmente instalado. Las tecnologías consideradas son GSM, UMTS & LTE.

Esta implementación esta basada en la modernización de la Infraestructura de la red de Telcel para las regiones con equipo Ericsson (R1, 2, 3, 4, 6 y 9) considerando las capacidades y limitantes del equipo multi-tecnólogía disponible por parte del proveedor.

A partir del análisis de HW disponible, se establece la siguiente asignación de tecnologías (el uso de la banda de AWS se mantiene para el despliegue inicial de LTE).

A continuación se detallan las configuraciones definidas por Ingeniería Telcel y Ericsson, cualquier cambio o modificación durante el proyecto deberá ser canalizado y aprobado a través de Ingeniería Telcel.

(6)

1. Escenarios por tecnología de transmisión.

A continuación, se presentan los escenarios por tecnología de transmisión, disposición de tarjetería y módulos, que se pueden presentar dentro de los escenarios de instalación.

1.1 Banda base para One RAN.

 UMTS:

 LTE:

(7)

(8)

1.2 One RAN @ 850 Mhz.

 SRAN (GSM + UMTS):

 Sitios UMTS con serie 3000 son sustituidos con equipo RBS 6000. Los equipos UMTS con serie 6000 se conservan.

 Los gabinetes GSM 2X06 (1900 / 850) son sustituidos con equipo RBS 6000 DUG-20 (solución de Hardware temporal), y con DUS-41 como solución definitiva (@ G16B).

 Se implementa un RRUS-12 b5 por sector. Esto implica swap de RRUS-01 en todos los sitios U850.

 Paso inicial, 2 portadoras UMTS y configuración final, una portadora UMTS y GSM con configuración hasta 3 x 6.

 La DUW30 se queda instalada en sitios existentes y los nuevos proyectos U850 se consideran con DUW41.

 Para sitios con Dual-DUW, la 2° DUW30 (U850) será desmontada cuando la DUW41 (1900) se encuentre operando.

 Los SAO UMTS (final) se conservan en configuración 4x1, 5x1 y 6x1. Ingeniería Telcel definirá la solución de estos casos.

 El HW desmontado (RBS 2000 y RBS 3000) será destruido conforme a SoC.

1.3 One RAN @ 1900 Mhz.

 SRAN (UMTS / LTE):

 Se implementa un RRUS-12 b2 + RRUS-A2 b2 (total 2T / 4R) por sector. Esto implica el swap de RRUS-01 en sitios donde se tengan instalados para U1900. Este cambio permite dejar preparado el escenario para segunda portadora de LTE (Carrier Aggregation). Una vez que se tenga disponibilidad el RRUS-32 (4T/4R) @ Q3 2015 se utilizará como solución de roll-out.

 Paso inicial, 1 portadora UMTS y configuración final con hasta 3 portadoras UMTS, o 2 de UMTS y una de LTE.

 La configuración final de sitios existentes UMTS (850 + 1900) será 1 x DUW30 + 1 DUW41, esta última será utilizada para U1900. El swap se aplicará en los gabinetes

(9)

Tel. 25-81-37-00 (Conmutador)

 La DUW30 se reutilizará en sitios rurales U850 Mhz. Los nuevos proyectos U1900 se consideran con DUW41. La definición de casos y proyectos será realizado de forma conjunta.

1.4 One RAN @ AWS.

 SRAN (LTE)

 En sitios nuevos, se implementa un RRUS-11 b4 + RRUS-A2 b4 (total 2T / 4R) por sector. En sitios existentes se adiciona un RRUS-A2 b4 por sector. Una vez que se tenga disponibilidad el RRUS-32 (4T/4R) @ Q3 2015 se utilizará como solución de roll-out.

 Se realiza el swap de la tarjeta DUL-20 por DUS-41 en sitios existentes y en sitios nuevos se instala la tarjeta DUS-41. Con la tarjeta DUS-41 se deja preparado el sitio para Carrier Aggregation AWS – 1900 Mhz.

1.5 Estrategia Single RAN @ Macro Outdoor

 Premisas generales cobertura Macro Outdoor

 Se conservan los gabinetes instalados SSC-02, PBC-05 / BBS-05.

 Hasta acabar el stock, LTE se seguirá instalando en los gabinetes PBC-05 / BBS-05 o SSC-02. Los nuevos proyectos serán instalados dentro de gabinetes RBS 6101 (SRAN).

 Las tecnologías de los gabinetes RBS 2106, 3106, 3518 serán implementadas sobre gabinetes SSC-02 (existentes) o RBS 6101 según sea el caso.

 En general, se reubica U1900 hacia el gabinete donde se encuentre instalado U850.  Como solución de expansión de baterías se considera el gabinete BBS 6101

(SRAN), para SSC-02 y RBS 6101.

 Si la capacidad del gabinete SRAN no es suficiente para soportar el equipamiento de TX, los equipos (PDHs propios, rentados, carrier) serán reubicados a sus respectivos gabinetes.

 Los equipos RBS 6601 Dual –DUW alojados dentro de gabinetes 2106 / 3106 serán reubicados a los gabinetes SSC-02 / RBS 6101 (SRAN) según sea el caso.

 La solución de sitios nuevos (green-field) Single RAN será sobre la solución de gabinetes RBS 6101 y BBS 6101).

(10)

1.6 Estrategia Single RAN Macro @ Sala / Contenedor

 Premisas generales Macro Sala / Contenedor

 Se conservan los gabinetes instalados PBC-6200 (U850 y/o LTE / U1900). Como criterio, el gabinete PBC-6200 U850 se considerará como gabinete como SRAN.  Sitios sin PBC-6200, se instalará en conjunto con el “battery cabinet” para solución

SRAN.

 Se reubica U1900 al gabinete PBC-6200 con U850.

 GSM se instalará sobre PBC-6200 existente (U850) o sobre nuevo gabinete SRAN PBC 6200.

 Hasta acabar el stock, LTE se seguirá instalando en sus propios gabinetes PBC-6200 presupuestados. Los nuevos proyectos serán instalados bajo la modalidad PBC-6200 SRAN.

 Las tecnologías de los gabinetes RBS 2206, 3206, 3418 serán implementados en la solución de gabinete PBC-6200 (existente) o nuevo gabinete PBC-6200 SRAN.  Como solución de expansión de baterías SRAN, se considera “battery cabinet”.  Los equipos RBS 6601 Dual – DUW en rack RBS 3418, serán reubicados al

PBC-6200 existente (U850) o nueva solución PBC-PBC-6200 SRAN.

 Seguir estándar Telcel – Ericsson para SPDs y en nuevos proyectos, cajas de 6 circuitos.

2. Escenarios de instalación.

A continuación, se presentan los escenarios por tecnología de transmisión, disposición de tarjetería y módulos, que se pueden presentar dentro de los escenarios de instalación.

Los manuales que se tienen que tomar en cuenta para desarrollar este proyecto son:

DIC/GPCME/DNYPE/046/11 MANUAL DE INSTALACION PARA PROYECTO CARRIER ETHERNET DIC/GPCME/DNYPE/0112-05/14 MANUAL DE INSTALACION PARA EL GABINETE SSC-02 DE ERICSSON

(11)

Tel. 25-81-37-00 (Conmutador)

2.1 Escenario 1 (Modelo C)

 Outdoor

Configuración actual en sitio:  WCDMA B5 en SSC-02 Configuración final del sitio:

 WCDMA B5, WCDMA B2, LTE B4 en SSC-02  Respaldo de baterías en el nuevo BBS 6101

Este modelo considera que hay una RBS 6601 instalada con WCDMA (DUW30) con RRUS 01 instalada en el gabinete SSC 02 como solución de fuerza y respaldo en baterías (170 Ah).

El RRU 01 será sustituido por el RRUS12.

El nuevo hardware WCDMA 1900MHz se instalará en el mismo gabinete, teniendo en cuenta que se deberá instalar una DUW 41 y RRU 12. La DUW 30 permanecerá en su lugar.

(12)

La nueva tecnología LTE se agregará en el mismo gabinete, instalando una DUS 41 y RRU´s 11 / 32.

Así mismo, se le añadirán 2 rectificadores de 2 kW cada uno (4 kW en total) para alimentar la nueva carga y un nuevo BBS 6101 con un banco de baterías de 180Ah.

 Indoor

No hay sitios Indoor correspondientes al Escenario 1, Modelo C.

2.2 Escenario 2 (Modelo C + Delta 1)

 Outdoor

Configuración actual en sitio:  GSM B2 en RBS 2106  WCDMA B5 en SSC-02

(13)

Tel. 25-81-37-00 (Conmutador)

Configuración final del sitio:

 WCDMA B5, WCDMA y GSM en B2 (MSMM), LTE B4 en SSC-02  Respaldo de baterías en el nuevo BBS 6101

Este modelo considera que hay una RBS 6601 de WCDMA (DUW30) con RRUS 01 instalada en un SSC 02 como solución de fuerza y respaldo en baterías (170 Ah).

Una RBS 2000 de GSM que se retirará.

Los RRU´s 01 serán sustituidos por RRU´s 12.

Se instalaran 2 DUG 20 en el SSC-02 para GSM B2 en una capacidad máxima de 3x6 (18 TRX).

(14)

El RRUS 12 B2 se configurará como MSMM para GSM y WCDMA.

Así mismo, se le añadirán 2 rectificadores de 2 kW cada uno (4 kW en total) para alimentar la nueva carga y un nuevo BBS 6101 con un banco de baterías de 180Ah.

 Indoor

Configuración actual en sitio:  GSM B2 en RBS 2000  WCDMA B5 en PBC 6200

(15)

Tel. 25-81-37-00 (Conmutador)

Este modelo considera que hay una RBS 6601 de WCDMA (DUW30) con RRUS 01 instalada en un PBC6200 como solución de fuerza y respaldo en baterías (170 Ah).

Se instalaran 2 DUG 20 en el PBC 6200 para GSM B2 en una capacidad máxima de 3x6 (18 TRX).

(16)

Así mismo, se le añadirán 2 rectificadores de 2 kW cada uno (4 kW en total) para alimentar la nueva carga y un nuevo PBC 6200 con un banco de baterías de 180Ah.

2.3 Escenario 3 (Modelo C + Delta 2)

 Outdoor.

Configuración actual en sitio:  GSM B2 en RBS 2106  WCDMA B5 en SSC 02  LTE B4 en PBC 05

(17)

Tel. 25-81-37-00 (Conmutador)

Además hay LTE HW con una DUL20 y RRU´s 11 B4 instalado en un PBC 05 como solución de fuerza y un BBS 05 como respaldo de baterías (200 Ah).

(18)

La tecnología LTE AWS existente se actualizará, la DUL20 existente se sustituirá por la DUS41 en el mismo PBC 05. Los RRU´s 11 serán reemplazados por RRU´s 32.

Así mismo, se le añadirán 2 rectificadores de 2 kW cada uno (4 kW en total) para alimentar la nueva carga y un nuevo BBS 6101 con un banco de baterías de 180Ah. El BBS 05 existente se mantendrá sin modificaciones.

 Indoor

Configuración actual en sitio:  GSM B2 en RBS 2206

 WCDMA B5 en primera PBC 6200  LTE B4 en segundo PBC 6200

(19)

Tel. 25-81-37-00 (Conmutador)

Este modelo considera que hay una RBS 6601 de WCDMA (DUW30) con RRUS 01 instalada en un primer PBC6200 como solución de fuerza y respaldo en baterías (170 Ah). Además hay LTE HW con una DUL20 y RRU´s 11 B4 instalado en un segundo PBC 6200 como solución de fuerza y respaldo de baterías (200 Ah).

Se instalaran 2 DUG 20 en el primer PBC 6200 para GSM B2 en una capacidad máxima de 3x6 (18 TRX).

El nuevo hardware WCDMA 1900MHz se instalará en el primer PBC 6200, teniendo en cuenta que se deberá instalar una DUW 41 y RRU 12. La DUW 30 permanecerá en su lugar.

(20)

La tecnología LTE AWS existente se actualizará, la DUL20 existente se sustituirá por la DUS41 en el segundo PBC 6200. Los RRU´s 11 serán reemplazados por RRU´s 32.

Así mismo, se le añadirán (en el primer PBC 6200) 2 rectificadores de 2 kW cada uno (4 kW en total) para alimentar la nueva carga y un nuevo PBC 6200 con un banco de baterías de 180Ah.

2.4 Escenario 4 (Modelo C)

 Outdoor.

Configuración actual en sitio:  GSM B2 en RBS 2106  WCDMA B5 en SSC 02  LTE B4 en PBC 05 o SSC 02  WCDMA B2 en PBC 05 o SSC 02

(21)

Tel. 25-81-37-00 (Conmutador)

 WCDMA B5, GSM y WCDMA B2 (MSMM) en SSC-02  LTE B4 en PBC 05

 Respaldo de baterías en el nuevo BBS 6101

Además hay LTE (DUL20 y RRU´s 11 B4 ) y WCDMA 1900 (DUW 30 con RRUS 01/12 B2) instalado en un PBC 05 como solución de fuerza y un BBS 05 como respaldo de baterías (200 Ah).

Los RRU´s 01 B5 serán sustituidos por RRU´s 12 B5.

(22)

El nuevo hardware WCDMA 1900MHz se instalará en el mismo gabinete (SSC-02), teniendo en cuenta que se deberá instalar una DUW 41. La DUW 30 permanecerá en el SSC-02. La DUW30 B2 se retira del PBC 05.

La tecnología LTE AWS existente se actualizará, la DUL20 existente se sustituirá por la DUS41 en el mismo PBC 05. Los RRU´s 11 serán reemplazados por RRU´s 32.

Así mismo, se le añadirán, al SSC-02, 2 rectificadores de 2 kW cada uno (4 kW en total) para alimentar la nueva carga y un nuevo BBS 6101 con un banco de baterías de 180Ah. El BBS 05 existente se mantendrá sin modificaciones.

 Indoor

 WCDMA B5 en PBC 6200 Capacidad  LTE B4 en PBC 6200 Compacto  WCDMA B2 en PBC 6200 Compacto

(23)

Tel. 25-81-37-00 (Conmutador)

• WCDMA B5, GSM y WCDMA B2 (MSMM) en el primer PBC 6200 • LTE B4 en PBC 6200 Compacto

• Respaldo de baterías en el nuevo rack PBC 6200

Este modelo considera que hay una RBS 6601 de WCDMA (DUW30) con RRUS 01 B5 instalada en un primer PBC6200 como solución de fuerza y respaldo en baterías (170 Ah). Además hay LTE (DUL20 y RRU´s 11 B4 ) y WCDMA 1900 (DUW 30 con RRUS 01/12 B2) instalado en un PBC 6200 compacto como solución de fuerza con respaldo de baterías (200 Ah).

(24)

Los RRU´s 01 B2 serán sustituidos por RRU´s 12 B2. (Cuando aplique)

El nuevo hardware WCDMA 1900MHz se instalará en el primer PBC 6200, teniendo en cuenta que se deberá instalar una DUW 41. La DUW 30 B5 permanecerá en su lugar. Se eliminará la DUW30 B2 en el PBC 6200 compacto.

La tecnología LTE AWS existente se actualizará, la DUL20 existente se sustituirá por la DUS41 en el PBC 6200 compacto. Los RRU´s 11 serán reemplazados por RRU´s 32. Así mismo, se le añadirán (en el primer PBC 6200) 2 rectificadores de 2 kW cada uno (4 kW en total) para alimentar la nueva carga y un nuevo PBC 6200 con un banco de baterías de 180Ah. El PBC 6200 compacto permanecerá sin modificaciones.

2.5 Escenario 5 (Modelo C '+ Delta 1)

 Outdoor

Configuración actual en sitio:  GSM B2 en RBS 2106  WCDMA B5 en SSC 02  WCDMA B2 en PBC05

(25)

Tel. 25-81-37-00 (Conmutador)

• WCDMA B5, GSM y WCDMA B2 (MSMM) y LTE B4 en SSC-02 • Respaldo de baterías en el nuevo BBS 6101

(26)

Este modelo considera que hay una RBS 6601 de WCDMA (DUW30) con RRUS 01 B5 instalada en el SSC-02 como solución de fuerza y respaldo en baterías (170 Ah).

Además hay WCDMA 1900 con DUW 30 con RRUS 01/12 B2 instalado en un PBC 05 como solución de fuerza y con respaldo de baterías en el BBS 05 (200 Ah).

Una RBS 2000 de GSM en B2 se retirará.

Se instalaran 2 DUG 20 en el SSC 02 para GSM B2 en una capacidad máxima de 3x6 (18 TRX).

El nuevo hardware WCDMA 1900MHz se instalará en el SSC 02, teniendo en cuenta que se deberá instalar una DUW 41. Se eliminará la DUW30 B2 del PBC 05.

La tecnología LTE AWS se agrega en el PBC 05, teniendo en cuenta que se instalara una DUS 41 y RRUS 11 / 32 B4.

Así mismo, se le añadirán 2 rectificadores de 2 kW cada uno (4 kW en total) para alimentar la nueva carga en el SSC 02 y un nuevo BBS 6101 con un banco de baterías de 180Ah.

 Indoor

 WCDMA B5 en PBC 6200 Capacidad  WCDMA B2 en PBC 6200 Compacto

(27)

Tel. 25-81-37-00 (Conmutador)

 WCDMA B5, GSM y WCDMA B2 (MSMM), B4 LTE en PBC 6200  Respaldo de baterías en el nuevo rack PBC 6200

(28)

Este modelo considera que hay una RBS 6601 de WCDMA (DUW30) con RRUS 01 B5 instalada en el primer PBC 6200 como solución de fuerza y respaldo en baterías (170 Ah). Además hay WCDMA 1900 con DUW 30 con RRUS 01/12 B2 instalado en un PBC 6200 Compacto como solución de fuerza y con respaldo de baterías de 200 Ah.

El nuevo hardware WCDMA 1900MHz se instalará en el primer PBC 6200, teniendo en cuenta que se deberá instalar una DUW 41. Se eliminará la DUW30 del primer PBC 6200. El RRUS 12 B2 se configurará como MSMM para GSM y WCDMA.

La tecnología LTE AWS se agrega en el PBC 6200 Compacto, teniendo en cuenta que se instalara una DUS 41 y RRUS 11 / 32 B4.

Así mismo, se le añadirán 2 rectificadores de 2 kW cada uno (4 kW en total) para alimentar la nueva carga en el primer PBC 6200 y un nuevo PBC 6200 con un banco de baterías de 180Ah. El PBC 6200 Compacto permanecerá sin modificaciones.

2.6 Escenario 6 (Modelo D + Delta 1)

 Outdoor

Configuración actual en sitio:  GSM B2 en RBS 2106  WCDMA B5 en RBS 3000

(29)

Tel. 25-81-37-00 (Conmutador)

 WCDMA B5, WCDMA y GSM en B2 (MSMM), LTE B4 en RBS 6101  Respaldo de baterías en el nuevo BBS 6101

(30)

Este modelo considera que hay una RBS 3000 (RBS 3106 o RBS 3518) instalada para WCDMA 850MHz.

Para llevar a cabo la modernización se instalará la RBS 6101 la cual se instalara una DUW 41 y se usaran los RRUS 12 B5 para WCDMA en 850MHz.

Se instalaran 2 DUG 20 en la RBS 6101 para GSM B2 en una capacidad máxima de 3x6 (18 TRX).

El nuevo hardware WCDMA 1900MHz se instalará en la RBS 6101, teniendo en cuenta que se deberá instalar una segunda DUW 41 y RRUS 12 B2.

La tecnología LTE AWS se agrega en la RBS 6101, teniendo en cuenta que se instalara una DUS 41 y RRUS 11 / 32 B4.

La fuerza estará contenida en la RBS 6101, la cual deberá contar con 4 rectificadores de 2.5 kW (10 kW en total) para respaldar la carga. Se incluye el BBS 6101 para alojar 2 bancos de baterías de 180Ah cada uno (360Ah).

 Indoor

(31)

Tel. 25-81-37-00 (Conmutador)

 WCDMA B5, WCDMA y GSM en B2 (MSMM), B4 LTE en PBC 6200  Respaldo de baterías en el nuevo PBC 6200

(32)

Para llevar a cabo la modernización se implementará el PBC 6200 en el cual se instalara una DUW 41 y se usaran los RRUS 12 B5 para WCDMA en 850MHz.

En el PBC 6200 se tendrá la fuerza y un banco de baterías de 180 Ah. Una RBS 2000 de GSM en B2 se retirará.

Se instalaran 2 DUG 20 en el PBC 6200 para GSM B2 en una capacidad máxima de 3x6 (18 TRX).

El nuevo hardware WCDMA 1900MHz se instalará en el PBC 6200, teniendo en cuenta que se deberá instalar una segunda DUW 41 y RRUS 12 B2.

Se incluye un PBC 6200 para alojar 1 banco de baterías de 180Ah.

2.7 Escenario 7 (Modelo D + Delta 2)

 Outdoor

(33)

Tel. 25-81-37-00 (Conmutador)

 WCDMA B5, WCDMA y GSM en B2 (MSMM) en RBS 6101  LTE B4 en PBC 05/ BBS 05

(34)

La tecnología LTE AWS existente se actualizará, la DUL20 existente se sustituirá por la DUS41 en el PBC 05. Los RRU´s 11 serán reemplazados por RRU´s 32.

 Indoor

Configuración actual en sitio:  GSM B2 en RBS 2000  WCDMA B5 en RBS 3000  LTE B4 en PBC 6200 Compacto

(35)

Tel. 25-81-37-00 (Conmutador)

onfiguración final del sitio:

 WCDMA B5, WCDMA y GSM en B2 (MSMM), en PBC 6200  LTE B4 en PBC 6200 Compacto

(36)

Para llevar a cabo la modernización se implementará el PBC 6200 en el cual se instalara una DUW 41 y se usaran los RRUS 12 B5 para WCDMA en 850MHz.

En el PBC 6200 se tendrá la fuerza y un banco de baterías de 180 Ah. Una RBS 2000 de GSM en B2 se retirará.

Se instalaran 2 DUG 20 en el nuevo PBC 6200 para GSM B2 en una capacidad máxima de 3x6 (18 TRX).

El nuevo hardware WCDMA 1900MHz se instalará en el nuevo PBC 6200, teniendo en cuenta que se deberá instalar una segunda DUW 41 y RRUS 12 B2.

La tecnología LTE AWS existente se actualizará, la DUL20 existente se sustituirá por la DUS41 en el PBC 6200 compacto existente. Los RRU´s 11 serán reemplazados por RRU´s 32.

Se incluye un nuevo PBC 6200 para alojar 1 banco de baterías de 180Ah.

2.8 Escenario 8 (Modelo D ')

 Outdoor

(37)

Tel. 25-81-37-00 (Conmutador)

 WCDMA B5, WCDMA y GSM en B2 (MSMM) en RBS 6101  LTE B4 en PBC 05/ BBS 05

(38)

El hardware WCDMA 1900MHz se migrara a la RBS 6101, teniendo en cuenta que se deberá desinstalar la DUW 30 del PBC 05 y deberá reinstalar en la RBS 6101.

El RRUS01 B2 será sustituido por RRUS12 B2 (cuando aplica). El RRUS 12 B2 se configurará como MSMM para GSM y WCDMA.

La tecnología LTE AWS existente se actualizará, la DUL20 existente se sustituirá por la DUS41 en el PBC 05 existente. Los RRU´s 11 serán reemplazados por RRU´s 32.

 Indoor

Configuración actual en sitio:  GSM B2 en RBS 2000  WCDMA B5 en RBS 3000  LTE B4 en PBC 6200 Compacto  WCDMA B2 en PBC 6200 Compacto

(39)

Tel. 25-81-37-00 (Conmutador)

 WCDMA B5, WCDMA y GSM en B2 (MSMM), en PBC 6200 Capacidad  LTE B4 en PBC 6200 Compacto

(40)

Para llevar a cabo la modernización se implementará un nuevo PBC 6200 en el cual se instalara una DUW 41 y se usaran los RRUS 12 B5 para WCDMA en 850MHz.

En el nuevo PBC 6200 se tendrá la fuerza y un banco de baterías de 180 Ah. Una RBS 2000 de GSM en B2 se retirará.

El hardware WCDMA 1900MHz se migrara al nuevo PBC 6200, teniendo en cuenta que se deberá desinstalar la DUW 30 del PBC 6200 compac existente y se deberá reinstalar en el nuevo PBC 6200.

La tecnología LTE AWS existente se actualizará, la DUL20 existente se sustituirá por la DUS41 en el PBC 6200 compacto existente. Los RRU´s 11 serán reemplazados por RRU´s 32.

2.9 Escenario 9 (Modelo D '+ Delta 1)

 Outdoor

(41)

Tel. 25-81-37-00 (Conmutador)

• WCDMA B5, WCDMA y GSM en B2 (MSMM), LTE B4 en RBS 6101 • Respaldo de baterías en el nuevo BBS 6101

(42)

El hardware WCDMA 1900MHz se migrara a la RBS 6101, teniendo en cuenta que se deberá desinstalar la DUW 30 del PBC 05 y deberá reinstalar en la RBS 6101.

La tecnología LTE AWS se agrega en la RBS 6101, teniendo en cuenta que se instalara una DUS 41 y RRUS 11 / 32 B4.

 Indoor

(43)

Tel. 25-81-37-00 (Conmutador)

 WCDMA B5, WCDMA y GSM en B2 (MSMM), B4 LTE en nueva PBC 6200 Capacidad

(44)

En el nuevo PBC 6200 se tendrá la fuerza y un banco de baterías de 180 Ah. Una RBS 2000 de GSM en B2 se retirará.

El hardware WCDMA 1900MHz se migrara al nuevo PBC 6200, teniendo en cuenta que se deberá desinstalar la DUW 30 del PBC 6200 compacto existente y se deberá reinstalar en el nuevo PBC 6200.

2.10 Escenario 10 (Modelo E)

 Outdoor

(45)

Tel. 25-81-37-00 (Conmutador)

 WCDMA B5, WCDMA y GSM en B2 (MSMM) en RBS 6101  Respaldo de baterías en el nuevo BBS 6101

(46)

Este modelo considera que hay instalada una RBS 2000 para GSM 1900 MHz.

 Indoor

(47)

Tel. 25-81-37-00 (Conmutador)

• WCDMA B5, WCDMA y GSM en B2 (MSMM) en el nuevo PBC 6200 Capacidad • Respaldo de baterías en el nuevo rack PBC 6200

Este modelo considera que hay instalada una RBS 2000 para GSM 1900 MHz

En el nuevo PBC 6200 se tendrá la fuerza y un banco de baterías de 180 Ah.

El RRUS 12 B2 se configurará como MSMM para GSM y WCDMA. Se incluye un PBC 6200 para alojar 1 banco de baterías de 180Ah.

(48)

2.11 Escenario 11 (modelo G + Delta 2)

 Outdoor

Configuración actual en sitio:

 LTE B4 en PBC / BBS 05 o SSC 02

Configuración final del sitio:  WCDMA B2 en RBS 6101

 B4 LTE en PBC 05/05 BBS o SSC 02  Respaldo de baterías en el nuevo BBS 6101

(49)

Tel. 25-81-37-00 (Conmutador)

Este modelo considera que hay una RBS 6000 LTE 17 / 2100MHz instalada en el PBC05. Para la modernización, se instalara la nueva RBS 6101.

La tecnología LTE AWS existente se actualizará, la DUL20 existente se sustituirá por la DUS41 en el PBC 05. Los RRU´s 11 serán reemplazados por RRU´s 32.

 Indoor

Configuración actual en sitio:

(50)

 WCDMA B2 en PBC 6200 Capacidad  LTE B4 en PBC 6200 Compacto

(51)

Tel. 25-81-37-00 (Conmutador)

Para la modernización, se instalara un nuevo PBC 6200.

El PBC 6200 contendrá solución de fuerza, así como 1banco de baterías de 180Ah

La tecnología LTE AWS existente se actualizará, la DUL20 existente se sustituirá por la DUS41 en el PBC 6200. Los RRU´s 11 serán reemplazados por RRU´s 32 cuando aplique. Se incluye el PBC 6200 para alojar 1 banco de baterías de 180Ah.

3. Detalles de instalación de la RBS 6101 (outdoor).

Descripción

La RBS 6101, un miembro de la familia 6000 RBS, es una RBS tipo exterior.

La RBS consiste en un gabinete Outdoor que se pueden configurar con Unidades internas o externas de Radiocomunicaciones (RUS), o una combinación de ambas interna y externa. La unidad externa puede ser una unidad remota de radio (RRU) o una unidad de Radio con Antena Integrada (AIR). El RBS tiene la capacidad de alimentar las unidades de radio externas del gabinete.

(52)

Distribucion de tarjetas en el RBS 6101

(53)

Tel. 25-81-37-00 (Conmutador)

3.1 Alimentación CA a equipo One Ran

Breaker de alimentación de AC para sitios Outdoor (carga máxima)

La alimentación eléctrica para la RBS601 es bifásica (100-250 VAC).

Para alimentar al gabinete es necesario instalar un breaker de 2x70 amp como lo muestra el siguiente unifilar y cuadro de cargas:

(54)

Diagrama general de conexión

La alimentación de CA del equipo constara de 2 cables calibre 6 AWG THW-LS para las fases (rojo), 1 cable calibre 10 AWG THW-LS para el neutro (blanco) y del 10 AWG para la tierra (desnudo), estos se llevaran en tubería PGG de 32 mm en áreas expuestas, en las áreas enterradas en tubería de PVC tipo pesado (30 cm de profundidad) y tubería licuatitte para rematar al equipo, respetando las transformaciones que se muestran en las siguientes figuras (todo el cableado debe

(55)

Tel. 25-81-37-00 (Conmutador)

EL INTERRUPTOR DEBE ESTAR DEBIDAMENTE

(56)

3.2 Conexión de tierra de la BTCC a la barra interna del gabinete

El aterrizaje de la barra de tierras del gabinete se deberá hacer desde la BTCC (anillo de acero) hasta la barra que tiene la RBS 6101, mediante cable de acero de 3/8” con forro transparente marca Condumex-Parres. La conexión al anillo de acero se hará mediante un derivador de aluminio a compresión YP25U25 y del lado del gabinete con una zapata ponchable cañón largo un ojillo y tornillería

(57)

(58)

NOTA: La tornilleria que se utlizará es propia del gabiente.

3.3 Aterrizaje de gabinete y base estructural

Para aterrizar la base estructural del gabinete se sacaran dos derivaciones de la malla de tierras perimetral con cable de acero de 3/8” marca Condumex-Parres, mediante soldadura cadweld TAC-2G2C con carga a 90 (aplicando el tratamiento anti-corrosión) y del lado de la base estructural se instalara una zapata cañon largo

(59)

Tel. 25-81-37-00 (Conmutador)

Este aterrizaje tiene que hacerse en dos puntos opuestos de la base.

(60)

3.4 Características generales del equipo

Batería de respaldo

Para RBS-TMR, no tiene baterías de respaldo.

Las baterías de respaldo serán externas. Las baterías externas son conectadas a un filtro de DC opcional, el filtro de conexión de potencia (PCF) está al interior de la RBS. La distancia máxima entre los RBS y las baterías externas es 10 metros. La batería utilizada es Enersys BU 0102 (12Ah).

Dimensiones, peso y color

Espacio requerido para instalación

(61)

Tel. 25-81-37-00 (Conmutador)

Patrón para fijación

(62)

3.5 Entorno de funcionamiento

Esta sección describe los parámetros del entorno para el funcionamiento de RBS. Existen tres entornos operativos para la RBS: normal, excepcional, y no destructiva. • Normal: En condiciones normales, todas las funciones de las unidades como se especifica.

• Excepcional: Bajo un estrés ambiental excepcional fuera de los límites normales de operación, todas las unidades siguen funcionando, pero con menor rendimiento o la capacidad. Cuando las condiciones vuelven a la normalidad, los sistemas reanudan el estado de funcionamiento normal.

• No destructivo: Bajo un estrés ambiental no destructivo, más allá de los límites excepcionales, el equipo no funciona y se puede ver afectado. Sin embargo, el equipo todavía cumple con los requisitos legales y no se convierte en un peligro para las personas. Cuándo las condiciones vuelven a la normalidad, es necesario restablecer la RBS.

Nota: Las cubiertas de protección contra el viento se van a utilizar en climas ventosos y en temperaturas por debajo de -15°C.

(63)

Tel. 25-81-37-00 (Conmutador)

3.6 Arquitectura Hardware

Esta sección contiene información sobre el hardware obligatorio y opcional basadas en una RBS totalmente equipada y un RBS-TMR.

Configuraciones.

RBS Información general

Esta sección contiene una descripción general de las unidades de hardware estándar requeridas, independientemente de la configuración o de la frecuencia. La Figura 10 muestra las interfaces de conexión de la RBS, y la Tabla 14 los describe:

(64)

3.7 Entrada y salida de cableados.

(65)

Tel. 25-81-37-00 (Conmutador)

 Entrada de cableado de transmicion

 Salida de fibra óptica

(66)

 Salida de cableados de fuerza en CD a los RRU´s.

Acomodo de fibra óptica para salir del gabinete

(67)

Tel. 25-81-37-00 (Conmutador)

En caso de que no se pueda rematar la tuberia directamente a la base del gabinete esta se tendra que pegar totalmente a la base del gabinete y se fijara a la propia base del gabiente o base estructural, asegurando que la tuberia flexible no se mueva (esta tuberia tiene que ser sellada con sicaflex).

NOTA: En caso de que no se pueda pegar completamente la tuberia a la base del equipo esta podra quedar separada del mismo un maximo de 10 cm, en este caso se le tendra que poner un recubrimiento a los cableados, normalmente llamado espiral.

3.8 Alarmas.

Las alarmas propias de la RBS 6101 se quedan en el mismo gabiente y se conectan a la maxima tecnologia contenia que ahí se encuentre.

NOTA: Las alarmas externas del sitio (carrier, luz de torre, puerta abierta, gabiente tx, etc) se conectan a la maxima tecnologia que se encuentre en este, ya sea que este contenida en la RBS 6101 o el SSC-02 o el PBC-05.

4. Detalles de instalación de la BBS 6101 (outdoor).

El gabinete BBS 6101 soporta hasta tres RBS 6101, RBS 6102, o el Gabinete SSC-02 con energía de respaldo de batería.

El BBS 6101 cuenta con una solución de aire acondicionado que maximiza el uso de la batería.

(68)

El compartimento de la batería tiene espacio para tres series de baterías, cada una consistente en cuatro bloques de la batería. Las tres cadenas de baterías se pueden combinar ya sea en uno o en tres entidades separadas, permitiendo así que la BBS 6101 también apoye a otros tipos de RBS, bajo la condición de que al menos una es RBS 6101, RBS 6102 o un SSC-02.

En caso de que se requiere una capacidad adicional de la batería, el BBS 6101 se puede ampliar con un segundo gabinete BBS 6101.

La puerta es del mismo concepto de diseño como el gabinete cuando se trata de la aislamiento térmico con un revestimiento interior y exterior y la espuma de aislamiento en el medio.

Contiene los sistemas climáticos y el controlador climático.

4.1 Alimentación CA a equipo BBS 6101

Breaker de alimentación de DC para sitios Outdoor (gabinete de baterías)

(69)

Tel. 25-81-37-00 (Conmutador)

4.2 Conexión de tierra a la barra interna del gabinete

Para aterrizar el gabinete se sacara una derivación de la malla de tierras perimetral con cable de acero de 3/8” marca Condumex-Parres, mediante soldadura cadweld TAC-2G2C con carga a 90 (aplicando el tratamiento anti-corrosión) y del lado del gabinete con una zapata ponchable cañón largo un ojillo y tornillería propia del gabiente, incluyendo el etiquetado y la funda termocontráctil transparente. Como se muestra en los siguientes diagramas:

(70)

4.3 Aterrizaje de gabinete y base estructural

Para aterrizar la base estructural del gabinete se sacaran dos derivaciones de la malla de tierras perimetral con cable de acero de 3/8” marca Condumex-Parres, mediante soldadura cadweld TAC-2G2C con carga a 90 (aplicando el tratamiento anti-corrosión) y del lado de la base estructural se instalara una zapata cañon largo doble ojillo, etiquetado con funda termocontractil transparente y tornillería de bronce al silicio.

(71)

Tel. 25-81-37-00 (Conmutador)

(72)

4.4 Requisitos de espacio

El espacio necesario para el gabinete se muestra en la Figura 11.

4.5 Enfriamiento

El CLU es un sistema climático activa.

Un ventilador se utiliza para asegurar la circulación de aire dentro del gabinete a través del frío evaporador, el flujo de aire para la parte exterior de la CLU (el condensador) es por convección natural.

(73)

Tel. 25-81-37-00 (Conmutador)

4.6 Entradas y salidas de cableados

 Entrada de cable de tierra

(74)

 Salida de cableado de alarmas



Salida de cableados de fuerza en CD (Baterias)

(75)

Tel. 25-81-37-00 (Conmutador)

4.7 Alarmas.

Las alarmas del BBS 6101 se llevaran a la RBS 6101 mediante 1 cable par trenzado de 8 pares, en una tubería de 19 mm. Estas alarmas se conectaran a la máxima

tecnología contenida en la RBS.

5. Distribución de tarjetas en el gabinete SSC-02 y PBC 05

(76)

La distribucion de breakers en el gabiente SSC-02 es como sigue:
