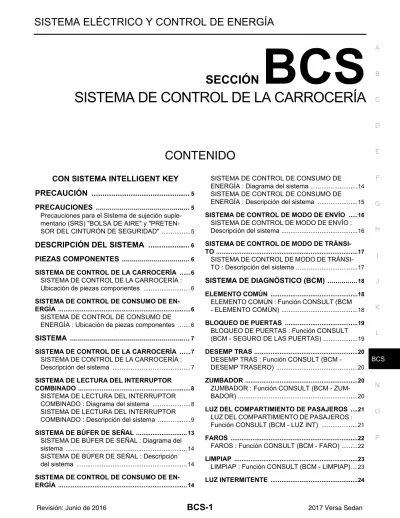

SISTEMA DE CONTROL DE LA CARROCERÍA

(1)

BCS

C

D

E

F

G

H

I

J

K

L

B

SECCIÓN

BCS

A

O

P

N

CONTENIDO

SISTEMA DE CONTROL DE LA CARROCERÍA

CON SISTEMA INTELLIGENT KEY

PRECAUCIÓN ...

5

PRECAUCIONES ...

5

Precauciones para el Sistema de sujeción

suple-mentario (SRS) "BOLSA DE AIRE" y

"PRETEN-SOR DEL CINTURÓN DE SEGURIDAD" ...

5

DESCRIPCIÓN DEL SISTEMA ...

6

PIEZAS COMPONENTES ...

6

SISTEMA DE CONTROL DE LA CARROCERÍA ...

6

SISTEMA DE CONTROL DE LA CARROCERÍA :

Ubicación de piezas componentes ...

6

SISTEMA DE CONTROL DE CONSUMO DE

EN-ERGÍA ...

6

SISTEMA DE CONTROL DE CONSUMO DE

ENERGÍA : Ubicación de piezas componentes ...

6

SISTEMA ...

7

SISTEMA DE CONTROL DE LA CARROCERÍA ...

7

SISTEMA DE CONTROL DE LA CARROCERÍA :

Descripción del sistema ...

7

SISTEMA DE LECTURA DEL INTERRUPTOR

COMBINADO ...

8

SISTEMA DE LECTURA DEL INTERRUPTOR

COMBINADO : Diagrama del sistema ...

8

SISTEMA DE LECTURA DEL INTERRUPTOR

COMBINADO : Descripción del sistema ...

9

SISTEMA DE BÚFER DE SEÑAL ...

13

SISTEMA DE BÚFER DE SEÑAL : Diagrama del

sistema ...

14

SISTEMA DE BÚFER DE SEÑAL : Descripción

del sistema ...

14

SISTEMA DE CONTROL DE CONSUMO DE

EN-ERGÍA ...

14

SISTEMA DE CONTROL DE CONSUMO DE

ENERGÍA : Diagrama del sistema ...

14

SISTEMA DE CONTROL DE CONSUMO DE

ENERGÍA : Descripción del sistema ...

15

SISTEMA DE CONTROL DE MODO DE ENVÍO ...

16

SISTEMA DE CONTROL DE MODO DE ENVÍO :

Descripción del sistema ...

16

SISTEMA DE CONTROL DE MODO DE

TRÁNSI-TO ...

17

SISTEMA DE CONTROL DE MODO DE

TRÁNSI-TO : Descripción del sistema ...

17

SISTEMA DE DIAGNÓSTICO (BCM) ...

18

ELEMENTO COMÚN ...

18

ELEMENTO COMÚN : Función CONSULT (BCM

- ELEMENTO COMÚN) ...

18

BLOQUEO DE PUERTAS ...

19

BLOQUEO DE PUERTAS : Función CONSULT

(BCM - SEGURO DE LAS PUERTAS) ...

19

DESEMP TRAS ...

20

DESEMP TRAS : Función CONSULT (BCM -

DESEMP TRASERO) ...

20

ZUMBADOR ...

20

ZUMBADOR : Función CONSULT (BCM -

ZUM-BADOR) ...

20

LUZ DEL COMPARTIMIENTO DE PASAJEROS ...

21

LUZ DEL COMPARTIMIENTO DE PASAJEROS :

Función CONSULT (BCM - LUZ INT) ...

21

FAROS ...

22

FAROS : Función CONSULT (BCM - FARO) ...

22

LIMPIAP ...

23

LIMPIAP : Función CONSULT (BCM - LIMPIAP) ....

23

(2)

AIRE ACONDICIONADO ...

25

AIRE ACONDICIONADO : Función CONSULT

(BCM - CLIMATIZACIÓN) ...

25

INTELLIGENT KEY ...

25

INTELLIGENT KEY : Función CONSULT (BCM -

INTELLIGENT KEY) ...

25

INTERRUPTOR COMBINADO ...

28

INTERRUPTOR COMBINADO : Función

CON-SULT (BCM - INTE COMBIN) ...

28

BCM ...

29

BCM : Función CONSULT (BCM - BCM) ...

29

INMOVILIZADOR ...

29

INMOVILIZADOR : Función CONSULT (BCM -

IMMU) ...

29

AHORRO DE BATERÍA ...

30

AHORRO DE BATERÍA : Función CONSULT

(BCM - AHORRO BATERÍA) ...

30

CAJUELA ...

31

CAJUELA : Función CONSULT (BCM -

CAJUE-LA) ...

31

ALARMA CONTRA ROBO ...

31

ALARMA CONTRA ROBO : Función CONSULT

(BCM - ROBO) ...

31

POTENC RETENIDA ...

32

POTENC RETENIDA : Función CONSULT (BCM

- POTENC RETENIDA) ...

32

BUFER DE SEÑALIZACIÓN ...

32

BUFER DE SEÑALIZACIÓN : Función CONSULT

(BCM - BÚFER DE SEÑALIZACIÓN) ...

32

INFORMACIÓN DE DIAGNÓSTICO DE

LA ECU ...

34

BCM ...

34

Valores de referencia ...

34

Modo infalible ...

54

Tabla de prioridades de inspección de códigos de

diagnóstico de fallas (DTC) ...

56

Índice de códigos de diagnóstico de fallas (DTC) ...

57

DIAGRAMA ELÉCTRICO ...

59

BCM ...

59

Diagrama eléctrico ...

59

INSPECCIÓN BÁSICA ...

64

INSPECCIÓN Y AJUSTE ...

64

SERVICIO ADICIONAL AL REEMPLAZAR LA

UNIDAD DE CONTROL (BCM) ...

64

SERVICIO ADICIONAL AL REEMPLAZAR LA

UNIDAD DE CONTROL (BCM) : Procedimiento

de trabajo ...

64

CONFIGURACIÓN (BCM) ...

65

CONFIGURACIÓN (BCM) : Descripción ...

65

CONFIGURACIÓN (BCM) : Procedimiento de

tra-bajo ...

65

CONFIGURACIÓN (BCM) : Lista de

configura-ción ...

66

OPERACIÓN CANCELACIÓN MODO DE

EN-VÍO ...

67

Procedimiento de trabajo ...

67

OPERACIÓN CANCELACIÓN MODO

TRÁN-SITO ...

68

Procedimiento de trabajo ...

68

DIAGNÓSTICO DE DTC/CIRCUITOS ...

69

U1000 CIRC COM CAN ...

69

Descripción ...

69

Lógica de código de diagnóstico de fallas (DTC) ...

69

Procedimiento de diagnóstico ...

69

U1010 UNIDAD DE CONTROL (CAN) ...

70

Lógica de código de diagnóstico de fallas (DTC) ...

70

Procedimiento de diagnóstico ...

70

B2562 VOLTAJE BAJO ...

71

Lógica de código de diagnóstico de fallas (DTC) ...

71

Procedimiento de diagnóstico ...

71

CIRCUITO DE CORRIENTE Y TIERRA ...

72

Procedimiento de diagnóstico ...

72

CIRCUITO DE ENTRADA DEL

INTERRUP-TOR COMBINADO ...

73

Procedimiento de diagnóstico ...

73

CIRCUITO DE SALIDA DEL INTERRUPTOR

COMBINADO ...

75

Procedimiento de diagnóstico ...

75

DIAGNÓSTICO DE SÍNTOMAS ...

77

SÍNTOMAS DEL SISTEMA DE

INTERRUP-TOR COMBINADO ...

77

Tabla de Síntomas ...

77

CONDICIÓN DE FUNCIONAMIENTO

NOR-MAL ...

80

Descripción ...

80

DESMONTAJE E INSTALACIÓN ...

81

BCM (MÓDULO DE CONTROL DE LA

CA-RROCERÍA) ...

81

(3)

BCS

C

D

E

F

G

H

I

J

K

L

B

O

P

N

Desmontaje e instalación ...

82

SIN SISTEMA INTELLIGENT KEY

PRECAUCIÓN ...

83

PRECAUCIONES ...

83

Precauciones para el Sistema de sujeción

suple-mentario (SRS) "BOLSA DE AIRE" y

"PRETEN-SOR DEL CINTURÓN DE SEGURIDAD" ...

83

DESCRIPCIÓN DEL SISTEMA ...

84

PIEZAS COMPONENTES ...

84

SISTEMA DE CONTROL DE LA CARROCERÍA ...

84

SISTEMA DE CONTROL DE LA CARROCERÍA :

Ubicación de piezas componentes ...

84

SISTEMA DE CONTROL DE CONSUMO DE

EN-ERGÍA ...

84

SISTEMA DE CONTROL DE CONSUMO DE

ENERGÍA : Ubicación de piezas componentes ...

85

SISTEMA ...

86

SISTEMA DE CONTROL DE LA CARROCERÍA ...

86

SISTEMA DE CONTROL DE LA CARROCERÍA :

Descripción del sistema ...

86

SISTEMA DE LECTURA DEL INTERRUPTOR

COMBINADO ...

87

SISTEMA DE LECTURA DEL INTERRUPTOR

COMBINADO : Diagrama del sistema ...

87

SISTEMA DE LECTURA DEL INTERRUPTOR

COMBINADO : Descripción del sistema ...

87

BUFER DE SEÑALIZACIÓN ...

90

BUFER DE SEÑALIZACIÓN : Diagrama del

siste-ma ...

90

BUFER DE SEÑALIZACIÓN : Descripción del

sis-tema ...

90

SISTEMA DE CONTROL DE CONSUMO DE

EN-ERGÍA ...

91

SISTEMA DE CONTROL DE CONSUMO DE

ENERGÍA : Diagrama del sistema ...

91

SISTEMA DE CONTROL DE CONSUMO DE

ENERGÍA : Descripción del sistema ...

91

SISTEMA DE CONTROL DE MODO DE ENVÍO ...

92

SISTEMA DE CONTROL DE MODO DE ENVÍO :

Descripción del sistema ...

93

SISTEMA DE CONTROL DE MODO DE

TRÁNSI-TO ...

93

SISTEMA DE CONTROL DE MODO DE

TRÁNSI-TO : Descripción del sistema ...

93

SISTEMA DE DIAGNÓSTICO (BCM) ...

95

- ELEMENTO COMÚN) ...

95

BLOQUEO DE PUERTAS ...

96

BLOQUEO DE PUERTAS : Función CONSULT

(BCM - SEGURO DE LAS PUERTAS) ...

96

DESEMP TRAS ...

97

DESEMP TRAS : Función CONSULT (BCM -

DESEMP TRASERO) ...

97

ZUMBADOR ...

97

ZUMBADOR : Función CONSULT (BCM -

ZUM-BADOR) ...

97

LUZ DEL COMPARTIMIENTO DE PASAJEROS ...

98

LUZ DEL COMPARTIMIENTO DE PASAJEROS :

Función CONSULT (BCM - LUZ INT) ...

98

ENT REMOT MULT ...

99

ENT REMOT MULT : Función CONSULT (BCM -

ENT REMOT MULT) ...

99

FAROS ...

100

FAROS : Función CONSULT (BCM - FARO) ...

101

LIMPIAP ...

101

LIMPIAP : Función CONSULT (BCM - LIMPIAP) ..

102

LUZ INTERMITENTE ...

102

LUZ INTERMITENTE : Función CONSULT (BCM

- INTERMITENTE) ...

102

AIRE ACONDICIONADO ...

102

AIRE ACONDICIONADO : Función CONSULT

(BCM - CLIMATIZACIÓN) ...

102

INTERRUPTOR COMBINADO ...

103

INTERRUPTOR COMBINADO : Función

CON-SULT (BCM - INTE COMBIN) ...

103

BCM ...

103

BCM : Función CONSULT (BCM - BCM) ...

103

INMOVILIZADOR ...

104

INMOVILIZADOR : Función CONSULT (BCM -

IMMU) ...

104

AHORRO DE BATERÍA ...

104

AHORRO DE BATERÍA : Función CONSULT

(BCM - AHORRO BATERÍA) ...

104

CAJUELA ...

105

CAJUELA : Función CONSULT (BCM -

CAJUE-LA) ...

105

ALARMA CONTRA ROBO ...

105

ALARMA CONTRA ROBO : Función CONSULT

(BCM - ROBO) ...

105

BUFER DE SEÑALIZACIÓN ...

106

BUFER DE SEÑALIZACIÓN : Función CONSULT

(BCM - BÚFER DE SEÑALIZACIÓN) ...

106

(4)

(BCM - ALARMA PÁNICO) ...

106

INFORMACIÓN DE DIAGNÓSTICO DE

LA ECU ...

107

BCM ...

107

Valores de referencia ...

107

Modo infalible ...

117

Tabla de prioridades de inspección de códigos de

diagnóstico de fallas (DTC) ...

117

Índice de códigos de diagnóstico de fallas (DTC) ..

118

DIAGRAMA ELÉCTRICO ...

119

BCM ...

119

Diagrama eléctrico ...

119

INSPECCIÓN BÁSICA ...

122

INSPECCIÓN Y AJUSTE ...

122

SERVICIO ADICIONAL AL REEMPLAZAR LA

UNIDAD DE CONTROL (BCM) ...

122

SERVICIO ADICIONAL AL REEMPLAZAR LA

UNIDAD DE CONTROL (BCM) : Descripción ...

122

SERVICIO ADICIONAL AL REEMPLAZAR LA

UNIDAD DE CONTROL (BCM) : Procedimiento

de trabajo ...

122

CONFIGURACIÓN (BCM) ...

123

CONFIGURACIÓN (BCM) : Descripción ...

123

CONFIGURACIÓN (BCM) : Procedimiento de

tra-bajo ...

123

CONFIGURACIÓN (BCM) : Lista de

configura-ción ...

124

OPERACIÓN CANCELACIÓN MODO DE

EN-VÍO ...

125

Procedimiento de trabajo ...

125

OPERACIÓN CANCELACIÓN MODO

TRÁN-SITO ...

126

DIAGNÓSTICO DE DTC/CIRCUITOS ...

127

U1000 COM CAN ...

127

Descripción ...

127

Lógica de código de diagnóstico de fallas (DTC) .

127

Procedimiento de diagnóstico ...

127

U1010 UNIDAD DE CONTROL (CAN) ...

128

Lógica de código de diagnóstico de fallas (DTC) .

128

Procedimiento de diagnóstico ...

128

CIRCUITO DE CORRIENTE Y TIERRA ...

129

Procedimiento de diagnóstico ...

129

CIRCUITO DE ENTRADA DEL

INTERRUP-TOR COMBINADO ...

130

Procedimiento de diagnóstico ...

130

CIRCUITO DE SALIDA DEL INTERRUPTOR

COMBINADO ...

132

Procedimiento de diagnóstico ...

132

DIAGNÓSTICO DE SÍNTOMAS ...

134

SÍNTOMAS DEL SISTEMA DE

INTERRUP-TOR COMBINADO ...

134

Tabla de Síntomas ...

134

CONDICIÓN DE FUNCIONAMIENTO

NOR-MAL ...

136

Descripción ...

136

DESMONTAJE E INSTALACIÓN ...

137

BCM (MÓDULO DE CONTROL DE LA

CA-RROCERÍA) ...

137

Desmontaje e instalación ...

137

INTERRUPTOR COMBINADO ...

138

Vista de componentes ...

138

(5)

BCS

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

PRECAUCIÓN

PRECAUCIONES

Precauciones para el Sistema de sujeción suplementario (SRS) "BOLSA DE AIRE" y

"PRETENSOR DEL CINTURÓN DE SEGURIDAD"

INFOID:0000000014435625

El Sistema de sujeción suplementario, como la "BOLSA DE AIRE" y el "PRETENSOR DEL CINTURÓN DE

SEGURIDAD", utilizado junto con un cinturón de seguridad delantero, ayuda a reducir el riesgo o gravedad de

las lesiones al conductor y del pasajero delantero en ciertos tipos de choques. La información necesaria para

dar servicio al sistema con seguridad se incluye en la sección SR y SB de este manual de servicio.

ADVERTENCIA:

• Para evitar que no funcione el SRS, lo que podría incrementar el riesgo de lesiones personales o

muerte en caso de un choque que provocara el inflado de las bolsas de aire, se recomienda que

todo trabajo de mantenimiento y reparación sea realizado por un distribuidor autorizado de NISSAN/

INFINITI.

• Una reparación inadecuada, incluyendo el desmontaje e instalación incorrectos del SRS, puede

oca-sionar lesiones personales por la activación accidental del sistema. Para desmontar el cable espiral

y el módulo de la bolsa de aire, consulte la sección SR.

• No utilice equipo de prueba de sistemas eléctricos en ningún circuito relacionado con el SRS, a

menos que así se especifique en este manual de servicio. Los mazos de cables del SRS se

identifi-can por el color amarillo y/o anaranjado de dichos mazos de cables o sus conectores.

PRECAUCIONES CUANDO SE USAN HERRAMIENTAS Y MARTILLOS ELÉCTRICOS O

NEUMÁ-TICOS

ADVERTENCIA:

• Al trabajar cerca de la unidad del sensor de diagnóstico de la bolsa de aire u otros sensores de

sis-tema de bolsas de aire con el interruptor de encendido en ENC o el motor en marcha, NO use

herra-mientas neumáticas ni eléctricas, ni golpee cerca del (o los) sensor(es) con un martillo. La vibración

intensa podría activar el (o los) sensor(es) y desplegar la(s) bolsa(s) de aire, lo que probablemente

causaría graves lesiones.

• Al utilizar herramientas neumáticas o eléctricas o golpear con un martillo, ponga siempre el

inte-rruptor de encendido en la posición OFF (Apagado), desconecte el acumulador o los acumuladores

y espere al menos tres minutos antes de realizar cualquier servicio.

(6)

DESCRIPCIÓN DEL SISTEMA

PIEZAS COMPONENTES

SISTEMA DE CONTROL DE LA CARROCERÍA

SISTEMA DE CONTROL DE LA CARROCERÍA : Ubicación de piezas componentes

INFOID:0000000014200155

SISTEMA DE CONTROL DE CONSUMO DE ENERGÍA

SISTEMA DE CONTROL DE CONSUMO DE ENERGÍA : Ubicación de piezas componentes

INFOID:0000000014200156

1. BCM (vista con el tablero de instrumentos desmontado)

ALMIA0534ZZ

1. IPDM E/R 2. BCM (vista con el tablero de instrumentos desmontado) 3. Medidor combinado (tipo A) 4. Medidor combinado (tipo B)

(7)

BCS

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

SISTEMA

SISTEMA DE CONTROL DE LA CARROCERÍA

SISTEMA DE CONTROL DE LA CARROCERÍA : Descripción del sistema

INFOID:0000000014200157

INFORMACIÓN GENERAL

• Módulo de control de la carrocería (BCM) controla los diversos componentes eléctricos. Ingresa la

informa-ción requerida al control desde comunicaciones CAN y la señal recibida de cada interruptor y sensor.

• El BCM tiene una función de lectura de interruptores combinados para leer el estado de funcionamiento de

los interruptores combinados (luz, señal direccional, limpiador y lavador), además de la función de control

del funcionamiento de varios componentes eléctricos. Tiene también la función de transmisión de la señal

como el punto rebasado de la señal y la función de control de ahorro de energía que reduce el consumo de

energía con el interruptor de encendido apagado.

• El BCM está equipado con la función de diagnóstico que realiza el diagnóstico y diversos ajustes con

CON-SULT.

Lista de funciones de control del BCM

Sistema Referencia

Sistema de lectura de interruptor combinado BCS-9, "SISTEMA DE LECTURA DEL INTERRUPTOR COMBINADO : Descripción del sistema"

Sistema de almacenamiento temporal de señales BCS-14, "SISTEMA DE BÚFER DE SEÑAL : Descripción del sistema"

Sistema de control de consumo de energía BCS-15, "SISTEMA DE CONTROL DE CONSUMO DE ENERGÍA : Descripción del sistema"

Sistema de control de modo de envío BCS-16, "SISTEMA DE CONTROL DE MODO DE ENVÍO : _{Descripción del sistema"}

Sistema de control de modo de tránsito BCS-17, "SISTEMA DE CONTROL DE MODO DE TRÁNSI-_{TO : Descripción del sistema"} Sistema de faros EXL-8, "SISTEMA DE FAROS : Descripción del sistema"

Sistema de señales direccionales y luz de advertencia de peligro

EXL-9, "SISTEMA DE SEÑALES DIRECCIONALES Y LU-CES DE ADVERTENCIA DE PELIGRO : Descripción del sis-tema"

Sistema de luces de estacionamiento, de placa de matrícula y traseras

EXL-10, "SISTEMA DE LUCES DE ESTACIONAMIENTO, PLACA DE MATRÍCULA Y TRASERAS : Descripción del sis-tema"

Sistema del faro antiniebla delantero (solo si está instalado) EXL-9, "SISTEMA DE FAROS ANTINIEBLA : Descripción del sistema"

Control de ahorro de acumulador de las luces exteriores EXL-8, "SISTEMA DE FAROS : Descripción del sistema"

Sistema de control de luz de espacio interior

INL-9, "SISTEMA DE CONTROL DE LAS LUCES DEL COMPARTIMIENTO DE PASAJEROS : Descripción del sis-tema"

Sistema de ahorro de acumulador de luz de espacio interior

INL-9, "SISTEMA DE CONTROL DE LAS LUCES DEL COMPARTIMIENTO DE PASAJEROS : Descripción del sis-tema"

Sistema de limpiaparabrisas y lavador de parabrisas delantero WW-7, "Descripción del sistema" Sistema de desempañador de cristal trasero DEF-5, "Descripción del sistema"

Sistema de aire acondicionado manual HAC-10, "SISTEMA DE AIRE ACONDICIONADO MANUAL : Descripción del sistema"

Sistema de timbres de advertencia WCS-7, "SISTEMA DE TIMBRES DE ADVERTENCIA : Des-cripción del sistema"

Sistema de seguros eléctricos de las puertas DLK-19, "Descripción del sistema" Sistema del dispositivo de apertura de la cajuela DLK-33, "Descripción del sistema"

Sistema inmovilizador de vehículo Nissan (NVIS) SEC-18, "SISTEMA ANTIRROBO NISSAN : Descripción del sistema"

(8)

SISTEMA DE LECTURA DEL INTERRUPTOR COMBINADO

SISTEMA DE LECTURA DEL INTERRUPTOR COMBINADO : Diagrama del sistema

INFOID:0000000014200158

Circuito del interruptor combinado (con limpiaparabrisas variables intermitentes)

Sistema de seguridad del vehículo SEC-20, "SISTEMA DE SEGURIDAD DEL VEHÍCULO : Descripción del sistema"

Alarma de emergencia SEC-20, "SISTEMA DE SEGURIDAD DEL VEHÍCULO : Descripción del sistema"

Sistema de Intelligent Key/sistema de arran-que de motor

Función del seguro de la puerta

DLK-22, "FUNCIÓN DEL SEGURO DE LA PUERTA : Des-cripción del sistema"

Funcionamiento de apertura de cajuela

DLK-24, "FUNCIONAMIENTO DE APERTURA DE MALE-TERO : Descripción del sistema"

Característica de ad-vertencia

DLK-29, "CARACTERÍSTICA DE ADVERTENCIA : Descrip-ción del sistema"

Función de recordatorio de la llave

DLK-28, "FUNCIÓN DE RECORDATORIO DE LA LLAVE : Descripción del sistema"

Función de arranque del motor

SEC-15, "SISTEMA INTELLIGENT KEY/FUNCIÓN DE ARRANQUE DEL MOTOR : Descripción del sistema" Sistema de elevavidrios eléctrico PWC-8, "Descripción del sistema"

Sistema RAP (alimentación de corriente retenida de accesorios) BCS-32, "POTENC RETENIDA : Función CONSULT (BCM - POTENC RETENIDA)"

Sistema Referencia

(9)

BCS

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

Circuito del interruptor combinado (sin limpiaparabrisas variables intermitentes)

SISTEMA DE LECTURA DEL INTERRUPTOR COMBINADO : Descripción del sistema

INFOID:0000000014200159

INFORMACIÓN GENERAL

• El BCM lee el estado del interruptor combinado (luces, luces direccionales, limpiaparabrisas y lavador) y

reconoce el estado de cada interruptor.

• El BCM tiene una combinación de 5 terminales de salida (SALIDA 1 - 5) y 5 terminales de entrada

(ENTRADA 1 - 5). Lee un máximo de 20 estados del interruptor.

MATRIZ DEL INTERRUPTOR COMBINADO (CON LIMPIAPARABRISAS VARIABLES

INTERMI-TENTES)

Circuito del interruptor combinado (con limpiaparabrisas variables intermitentes)

Lista de sistemas de ENTRADA-SALIDA del interruptor combinado

AWMIA1568GB

Sistema ENTRADA 1 ENTRADA 2 ENTRADA 3 ENTRADA 4 ENTRADA 5 SALIDA 1 — LAV DEL/D LIMP DEL/D LO DIRECCIONAL IZQ DIRECCIONAL

DER SALIDA 2 LIMPIAP ALTA — LIMP DEL/D IN REBASAR FARO 1 SALIDA 3 VOLU INTERIOR 1 — — FARO 2 FOCO ALT

(10)

MATRIZ DEL INTERRUPTOR COMBINADO (SIN LIMPIAPARABRISAS VARIABLES

INTERMITEN-TES)

Circuito del interruptor combinado (sin limpiaparabrisas variables intermitentes)

Lista de sistemas de ENTRADA-SALIDA del interruptor combinado

FUNCIÓN DE LECTURA DEL INTERRUPTOR COMBINADO

Descripción

• El BCM lee el estado del interruptor combinado normalmente en intervalos de 10 ms.

NOTA:

El BCM lee el estado del interruptor combinado en intervalos de 60 ms cuando el BCM se controla en el

modo de control de bajo consumo de energía.

SALIDA 4 — VOLU INTERIOR 3 — — LUZ TRASERA SALIDA 5 VOLU INTERIOR 2 — — FARO ANTI NIEB —

Sistema ENTRADA 1 ENTRADA 2 ENTRADA 3 ENTRADA 4 ENTRADA 5 SALIDA 1 — LAV DEL/D LIMP DEL/D LO DIRECCIONAL IZQ DIRECCIONAL

DER SALIDA 2 LIMPIAP ALTA — LIMP DEL/D IN REBASAR FARO 1 SALIDA 3 — — — FARO 2 FOCO ALT SALIDA 4 — — — — LUZ TRASERA

SALIDA 5 — — — — —

Sistema ENTRADA 1 ENTRADA 2 ENTRADA 3 ENTRADA 4 ENTRADA 5

AWMIA1569GB

(11)

BCS

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

• El BCM opera de la siguiente manera y evalúa el estado del interruptor combinado.

- Opera el transistor en el lado de SALIDA en el siguiente orden: SALIDA 1

→ 2 → 3 → 4 → 5, y envía formas de

onda de voltaje.

- La forma de onda de voltaje de la SALIDA correspondiente al circuito formado se envía a la interfaz en el

lado de ENTRADA si uno o más interruptores están encendidos.

- Lee este cambio del voltaje como la señal de estado del interruptor combinado.

Ejemplo de funcionamiento

En el siguiente ejemplo de funcionamiento, la combinación de las señales de estado del interruptor

combi-nado es reemplazada de la siguiente manera: ENTRADA 1 - 5 a "1 - 5" y SALIDA 1 - 5 a "A - E".

Ejemplo 1: Cuando un interruptor (LUZ TRASERA) se pone en ON (Encendido)

• El circuito entre la SALIDA 4 y la ENTRADA 5 se forma cuando el interruptor de LUZ TRASERA se pone en

ON (Encendido).

Circuito del interruptor combinado (con limpiaparabrisas variables intermitentes)

JMMIA0326GB

(12)

Circuito del interruptor combinado (sin limpiaparabrisas variables intermitentes)

• El BCM detecta la señal "5D" de estado del interruptor combinado cuando se envía la señal de la SALIDA 4

a la ENTRADA 5.

• El BCM determina que el interruptor de LUZ TRASERA está encendido cuando se detecta la señal "5D".

Ejemplo 2: Cuando algunos interruptores (GIRO DCH, LUZ TRASERA) se ponen en ON (Encendido)

• Los circuitos entre la SALIDA 1 y la ENTRADA 5 y entre la SALIDA 4 y la ENTRADA 5 se forman cuando el

interruptor de GIRO DCH y el interruptor de LUZ TRASERA se ponen en ON (Encendido).

Circuito del interruptor combinado (con limpiaparabrisas variables intermitentes)

AWMIA1570GB

(13)

BCS

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

Circuito del interruptor combinado (sin limpiaparabrisas variables intermitentes)

• El BCM detecta la señal "5AD" de estado del interruptor combinado cuando se envían las señales de la

SALIDA 1 y la SALIDA 4 a la ENTRADA 5.

• El BCM determina que el interruptor de GIRO DCH y el interruptor de LUZ TRASERA están encendidos

cuando se detecta la señal "5AD".

POSICIÓN DEL SELECTOR DE INTERMITENCIA DE LOS LIMPIAPARABRISAS (CON

LIMPIAPA-RABRISAS VARIABLES INTERMITENTES)

El BCM detecta la posición 1 - 7 del selector intermitente del limpiador mediante el estado de VOLU

INTE-RIOR 1, 2 y 3 y de los interruptores.

NOTA:

Para obtener más detalles sobre la posición del selector intermitente del limpiador, consulte WW-7, "Descripción del sistema".

SISTEMA DE BÚFER DE SEÑAL

AWMIA1571GB

Posición del selector de intermitencia de los

limpiapara-brisas

Estado del interruptor

VOLU INTERIOR 1 VOLU INTERIOR 2 VOLU INTERIOR 3

1 ENC ENC ENC

2 ENC ENC APAG

3 ENC APAG APAG

4 APAG APAG APAG

5 APAG APAG ENC

6 APAG ENC ENC

(14)

SISTEMA DE BÚFER DE SEÑAL : Diagrama del sistema

INFOID:0000000014200160

SISTEMA DE BÚFER DE SEÑAL : Descripción del sistema

INFOID:0000000014200161

INFORMACIÓN GENERAL

El BCM tiene una función de transmisión de la señal que produce/transmite cada señal de entrada ingresada/

recibido a cada unidad.

Lista de funcionamiento de transmisión de la señal

SISTEMA DE CONTROL DE CONSUMO DE ENERGÍA

SISTEMA DE CONTROL DE CONSUMO DE ENERGÍA : Diagrama del sistema

INFOID:0000000014200162

AWMIA1528GB

Nombre de la señal Entrada Salida Descripción

• Señal de interruptor de en-cendido en ON (Enen-cendido) • Señal del interruptor de

en-cendido

Interruptor del motor

(interrup-tor de presión) IPDM E/R (CAN)

Ingresa la señal del interruptor del encendido del botón de pre-sión (Interruptor PRS) y trans-mite el estado del interruptor de encendido determinado con el BCM vía la comunicación CAN. Señal del interruptor de la

puer-ta

Cualquier interruptor de com-puerta

• Medidor combinado (CAN) • IPDM E/R (CAN)

Ingresa la señal del interruptor de la puerta y la transmite vía la comunicación CAN.

(15)

BCS

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

SISTEMA DE CONTROL DE CONSUMO DE ENERGÍA : Descripción del sistema

INFOID:0000000014200163

INFORMACIÓN GENERAL

• El BCM incorpora un funcionamiento de control del ahorro de energía que reduce dicho consumo de

acuerdo con el estado del vehículo.

• El BCM conmuta al estado (modo del control) por sí mismo con la energía que ahorra el funcionamiento de

control. Realiza la solicitud de reposo a cada unidad (IPDM E/R, medidor combinado) que funciona con el

interruptor de encendido en OFF (Apagado).

Modo normal (activo)

- Las comunicaciones CAN se realizan normalmente con otras unidades

- Cada control con BCM está funcionando adecuadamente

Modo de reposo de comunicaciones CAN (modo de reposo del CAN)

- La transmisión CAN se detiene

- El control con solo BCM está funcionando

Modo de bajo consumo de energía (modo de reposo del BCM)

- El control de bajo consumo de energía está activo

- La transmisión CAN se detiene

CONTROL DE BAJO CONSUMO DE ENERGÍA CON BCM

El BCM reduce el consumo de energía con el funcionamiento siguiente en el modo de bajo consumo de

ener-gía.

• El intervalo de lectura de cada interruptor cambia de un intervalo de 10 ms a uno de 60 ms.

Activación del modo de reposo

• El BCM recibe la señal de listo para modo de reposo (listo) del IPDM E/R, del medidor combinado vía

comu-nicaciones CAN.

• El BCM transmite la señal de activación (reposo) a cada unidad cuando se cumplen todas las condiciones

de modo de reposo CAN.

• Cada unidad detiene la transmisión de comunicación CAN con la señal de reposo/inicio. El BCM está en

modo reposo de comunicaciones CAN.

• El BCM está en el modo de bajo consumo de energía y realiza el control de bajo consumo de energía

cuando todas las condiciones del modo de reposo del BCM cumplen con las condiciones del modo de

reposo de la CAN.

Condición de reposo

Funcionamiento de inicio

• El BCM transmite la señal de activación (despertar) a cada unidad cuando se cumple cualquiera de las

con-diciones para activarse de CAN. Cambia del modo de bajo consumo eléctrico o del modo de reposo de la

comunicación CAN al modo normal.

• Cada unidad inicia la transmisión de comunicación CAN con la señal de reposo/inicio. Además, el medidor

combinado transmite la señal para despertar al BCM de comunicaciones CAN para informar el inicio de la

comunicación CAN.

Condición del modo de reposo del CAN Condición del modo de reposo del BCM • Recibiendo la señal de listo para modo de reposo (listo) de

to-das las unidades

• Interruptor de encendido: OFF (Apagado)

• Alarma de pánico y alarma del sistema de seguridad del vehí-culo: ninguna operación

• Luz de advertencia: Ninguna operación

• Zumbador del sistema Intelligent Key: sin operación • Interruptor del freno: OFF (Apagado)

• Luz direccional: Ninguna operación • Luz exterior: OFF (Apagado)

• Estado de los seguros de las puertas: sin cambio

• Estado de comunicación CONSULT: Ninguna comunicación • Señal de la pantalla del medidor: ninguna transmisión • Estado del interruptor de la puerta: sin cambio • Desempañador del cristal trasero: OFF (Apagado)

• Ahorro de acumulador de las luces del compartimiento de pa-sajeros: Tiempo agotado

• Sistema RAP: OFF (Apagado)

• Iluminación del botón de presión del interruptor de encendido (interruptor de presión): OFF (Apagado)

• NATS: Ninguna operación

• Estado de comunicación del receptor de apertura sin llave con control remoto: sin comunicación

(16)

SISTEMA DE CONTROL DE MODO DE ENVÍO

SISTEMA DE CONTROL DE MODO DE ENVÍO : Descripción del sistema

INFOID:0000000014200164

DIAGRAMA DEL SISTEMA

DESCRIPCIÓN

• El BCM conmuta el estado (modo de envío o modo normal) por sí mismo de acuerdo con la condición del

interruptor de almacenamiento prolongado, y transmite la señal de estado del modo de envío al medidor

combinado y cada unidad a través de comunicaciones CAN.

• Cuando la función del modo de envío está activada, las unidades de control no detectan los DTC.

• Las funciones de control del BCM están limitadas en el modo de envío. Consulte

BCS-80, "Descripción"

.

• Cuando el BCM está en modo de envío, es posible que aparezca un mensaje en el medidor combinado o la

pantalla.

• Para cancelar el funcionamiento del modo de envío, consulte

BCS-67, "Procedimiento de trabajo"

.

Condición de inicio de BCM Condición de inicio de CAN

• Interruptor del seguro de la puerta: APAGADO→ENCENDIDO • Interruptor de desactivación del seguro de la puerta:

APAGADO-→ENCENDIDO

• Interruptor del dispositivo de apertura de la cajuela: APAGADO-→ENCENDIDO

• Receptor de apertura a control remoto: recepción de control re-moto válido

• Recepción de la señal de listo para modo de reposo (no listo) de todas las unidades

• Botón de presión del interruptor de encendido (interruptor de presión): APAGADO→ENCENDIDO

• Interruptor de emergencia: APAGADO→ENCENDIDO

• Interruptor de PASO: APAGADO→ENCENDIDO, ENCENDIDO-→APAGADO

• Interruptor de la LUZ TRASERA: APAGADO→ENCENDIDO • Interruptor de la puerta delantera IZQ: APAG→ENC, ENC→APAG • Interruptor de la puerta delantera DER: APAG→ENC,

ENC→A-PAG

• Interruptor de la tapa de la cajuela: APAG→ENC, ENC→APAG • Interruptor de solicitud de la manija exterior delantera IZQ:

APA-G→ENC

• Interruptor de solicitud de la manija exterior delantera DER: APAG→ENC

• Señal del interruptor de la luz de freno: ENC

• Receptor de apertura a control remoto: recepción de control re-moto válido

(17)

BCS

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

SISTEMA DE CONTROL DE MODO DE TRÁNSITO

SISTEMA DE CONTROL DE MODO DE TRÁNSITO : Descripción del sistema

INFOID:0000000014200165

DESCRIPCIÓN

El modo de tránsito es una función del BCM que desactiva varias funciones eléctricas, como seguro de la

puerta por control remoto, apertura de la cajuela por control remoto, alarma de pánico, alarma antirrobo, etc.

Los vehículos se suministran con el BCM en modo de tránsito para ayudar a evitar que el acumulador se

des-cargue durante el almacenamiento en el distribuidor.

DET ESTADO DE MODO DE TRÁNSITO

Utilice la siguiente tabla para determinar el estado del modo de tránsito.

CANCELACIÓN DE MODO DE TRÁNSITO

NOTA:

El modo de tránsito solo se puede cancelar. Una vez que se ha cancelado el modo de tránsito, no puede

acti-varse nuevamente.

Para cancelar el modo de tránsito, consulte

BCS-68, "Procedimiento de trabajo"

.

Estado Síntoma

Modo tránsito Cuando el interruptor de encendido se gira de OFF (Apagado) a ON (Encendido), los indicado-res de luces direccionales se iluminarán durante 1 minuto.

Modo normal (no en el modo de tránsito)

Cuando el interruptor de encendido se gira de OFF (Apagado) a ON (Encendido), los indicado-res de luces direccionales permanecerán APAGADOS (no se iluminan).

(18)

SISTEMA DE DIAGNÓSTICO (BCM)

ELEMENTO COMÚN

ELEMENTO COMÚN : Función CONSULT (BCM - ELEMENTO COMÚN)

INFOID:0000000014200166

ELEMENTO DE APLICACIÓN

El CONSULT realiza las siguientes funciones mediante comunicación CAN con el BCM.

APLICACIÓN DEL SISTEMA

El BCM puede realizar las siguientes funciones.

Modo de diagnóstico directo Descripción Identificación de la ECU Se muestra el número de pieza del BCM.

Resultado del autodiagnóstico Se muestran los resultados del autodiagnóstico del BCM. Monitor de datos Se muestran en tiempo real los datos de entrada/salida del BCM. Test activo El BCM activa las salidas para probar los componentes.

Soporte de trabajo Los ajustes para las funciones del BCM se pueden modificar.

CONFIGURACIÓN • Se pueden leer y guardar las especificaciones del vehículo._{• Las especificaciones del vehículo se pueden escribir cuando se reemplaza el BCM.}

MNTR SOPRT DIAG CAN Se muestra el resultado del diagnóstico de transmisión/recepción de las comunicaciones CAN.

Sistema Subsistema

Modo de diagnóstico directo

Id en tif ica ci ón de la ECU Res ul tad o de l a ut odi ag nó st ico Mon ito r de da to s Te st a ct iv o So po rt e d e t rab aj o CONFIG URACIÓ N MNTR SOPR T DIA G CAN

Bloqueo de puertas BLOQUEO DE PUERTAS × × × Desempañador del cristal trasero DESEMP TRAS × × Campanilla de advertencia ZUMBADOR × × Temporizador de la luz del

comparti-miento de pasajeros

LUZ DEL

COMPARTIMIEN-TO DE PASAJEROS × × ×

Luz exterior FARO × × ×

Limpiaparabrisas y lavaparabrisas LIMPIAP × × × Luces direccionales y de advertencia

de peligro LUZ INTERMITENTE × × × Aire Acondicionado AIRE ACONDICIONADO ×

Sistema de Intelligent Key INTELLIGENT KEY × × × × Interruptor combinado INTERRUPTOR

COMBINA-DO ×

BCM BCM × × × × ×

Inmovilizador INMOVILIZADOR × × × Economizador del acumulador de la

luz del compartimiento de pasajeros AHORRO DE BATERÍA × × × Cajuela abierta CAJUELA ×

(19)

BCS

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

BLOQUEO DE PUERTAS

BLOQUEO DE PUERTAS : Función CONSULT (BCM - SEGURO DE LAS PUERTAS)

INFOID:0000000014200167

MONITOR DE DATOS

TEST ACTIVO

SOPORTE DE TRABAJO

Sistema RAP POTENC RETENIDA × Sistema de almacenamiento temporal

de señales BUFER DE SEÑALIZACIÓN × × Sistema Subsistema

Modo de diagnóstico directo

Id en tif ica ci ón de la ECU Res ul tad o de l a ut odi ag nó st ico Mo ni to r de da to s Te st a cti vo So po rt e d e t rab aj o CONFIG URACIÓN MNTR SOPR T DIA G CAN

Elemento de monitoreo [Unidad] Descripción INT SOLI COND [On/Off] (Encendido/

Apagado) Indica la condición del interruptor de solicitud de la puerta IZQ. INT SOLI PAS [On/Off] (Encendido/

Apagado) Indica la condición del interruptor de solicitud de la puerta DER. INT SOLI P TRAS/MALE [On/Off]

(En-cendido/Apagado) Indica la condición abierta del interruptor de cajuela. INT PUER/COND [On/Off]

(Encendi-do/Apagado) Indica la condición del interruptor de la puerta delantera izquierda. INT PUER/PAS [On/Off] (Encendido/

Apagado) Indica la condición del interruptor de la puerta delantera DER. INT PUER/TDR [On/Off] (Encendido/

Apagado) Indica la condición del interruptor de la puerta trasera derecha. INT PUER/TR IZQ [On/Off]

(Encendi-do/Apagado) Indica la condición del interruptor de la puerta trasera izquierda. INT PUER TR [On/Off] (Encendido/

Apagado) Indica la condición del interruptor de la cajuela. INT CDL LOCK [On/Off] (Encendido/

Apagado)

Indica la condición de la señal de bloqueo del interruptor de bloqueo y desbloqueo de las puer-tas.

INT DBLQ P/C [On/Off] (Encendido/ Apagado)

Indica la condición de la señal de desbloqueo del interruptor de bloqueo y desbloqueo de las puertas.

Elemento de prueba Descripción

BLOQUEO DE PUERTAS Esta prueba permite comprobar el funcionamiento de los seguros de las puertas [DBLK EXT/ DSBQ PAS/DSBLQ PTA/DBLQ TODO/BLQ TODO].

(20)

*: Ajuste inicial

DESEMP TRAS

DESEMP TRAS : Función CONSULT (BCM - DESEMP TRASERO)

INFOID:0000000014200168

MONITOR DE DATOS

TEST ACTIVO

ZUMBADOR

ZUMBADOR : Función CONSULT (BCM - ZUMBADOR)

INFOID:0000000014200169

MONITOR DE DATOS

Elemento de soporte Ajuste Descripción

SELEC BLOQUEO/DESBLOQUEO AUTOMÁTICO

Bloqueo/ Desbloqueo*

La función de seguros automáticos de las puertas opera en bloqueo y desblo-queo.

Solo bloqueo La función de seguros automáticos de las puertas opera solo en bloqueo. Solo

desblo-queo La función de seguros automáticos de las puertas opera solo en desbloqueo. Apagado Funcionamiento de seguros automáticos de las puertas OFF (Apagado).

SELEC SEGURO DE LAS PUERTAS AUTOMÁTICO

POSICIÓN P Las puertas se bloquean automáticamente cuando se saca la palanca de P (Es-tacionamiento).

VEL VEHIC* Las puertas se bloquean automáticamente cuando la velocidad del vehículo lle-ga a 24 km/h (15 mph).

SELEC DESBLOQUEO

AUTOMÁTICO DE LAS PUERTAS

MODO6 La puerta del conductor se desbloquea automáticamente cuando la llave se ex-trae.

MODO5 La puerta del conductor se desbloquea automáticamente cuando se mueve la palanca a P (Estacionamiento).

MODO4 La puerta del conductor se desbloquea automáticamente cuando el encendido se gira de ON (Encendido) a OFF (Apagado).

MODO3 Las puertas se desbloquean automáticamente cuando la llave se extrae. MODO2 Las puertas se desbloquean automáticamente cuando se mueve la palanca a

P (Estacionamiento).

MODO 1* Las puertas se desbloquean automáticamente cuando el encendido se gira de ON (Encendido) a OFF (Apagado).

Elemento de monitoreo [Unidad] Descripción INT PRS [On/Off]

(Encendido/Apa-gado) Indica la condición del interruptor de encendido con botón de presión. INT DSEM TRS [ENC/APAG] Indica la condición del interruptor del desempañador del cristal trasero.

DESEMP TRAS Esta prueba permite verificar el funcionamiento del desempañador del cristal trasero [Off/On] _{(Apagado/Encendido).}

Elemento de monitoreo [Unidad] Descripción INT PRS [On/Off]

(Encendido/Apa-gado) Indica la condición del interruptor de encendido con botón de presión. SEN DBLQ-COND [On/Off]

(Encen-dido/Apagado) Indica la condición del sensor de desbloqueo de la puerta.

VEL VEH 1 [km/h] Indica la señal de velocidad del vehículo que se recibe del ABS a través de la línea de comuni-caciones CAN.

(21)

BCS

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

TEST ACTIVO

LUZ DEL COMPARTIMIENTO DE PASAJEROS

LUZ DEL COMPARTIMIENTO DE PASAJEROS : Función CONSULT (BCM - LUZ

INT)

INFOID:0000000014200170

MONITOR DE DATOS

TEST ACTIVO

INT LUZ TRAS [On/Off]

(Encendi-do/Apagado) Indica la condición del interruptor combinado. INT NIEB DEL [On/Off] (Encendido/

Apagado) Indica la condición del interruptor de los faros antiniebla delanteros. INT PUER/COND [On/Off]

(Encen-dido/Apagado) Indica la condición del interruptor de la puerta delantera izquierda. INT CDL LOCK [On/Off]

(Encendi-do/Apagado) Indica la condición de la señal de bloqueo del interruptor de bloqueo y desbloqueo de las puertas. Elemento de monitoreo [Unidad] Descripción

ALARMA LUZ Esta prueba permite verificar el funcionamiento [On/Off] (Encendido/Apagado) de la campanilla de advertencia de luces.

Elemento de monitoreo [Unidad] Descripción INT SOLI COND [On/Off]

(Encendido/Apa-gado) Indica la condición del interruptor de solicitud de la puerta IZQ. INT SOLI PAS [On/Off]

(Encendido/Apaga-do) Indica la condición del interruptor de solicitud de la puerta DER. INT PRS [On/Off] (Encendido/Apagado) Indica la condición del interruptor de encendido con botón de presión. SEN DBLQ-COND [On/Off] (Encendido/

Apagado) Indica la condición del sensor de desbloqueo de la puerta. INT PUER/COND [On/Off] (Encendido/

Apagado) Indica la condición del interruptor de la puerta delantera izquierda. INT PUER/PAS [On/Off]

(Encendido/Apa-gado) Indica la condición del interruptor de la puerta delantera DER. INT PUER/TDR [On/Off]

(Encendido/Apa-gado) Indica la condición del interruptor de la puerta trasera derecha. INT PUER/TR IZQ [On/Off] (Encendido/

Apagado) Indica la condición del interruptor de la puerta trasera izquierda. INT PUER TR [On/Off]

(Encendido/Apaga-do) Indica la condición del interruptor de la cajuela. INT CDL LOCK [On/Off]

(Encendido/Apa-gado)

Indica la condición de la señal de bloqueo del interruptor de bloqueo y desbloqueo de las puertas.

INT DBLQ P/C [On/Off] (Encendido/Apaga-do)

MNTR MALET/SOMB [On/Off] (Encendido/

Apagado) Indica la condición del interruptor de la tapa de la cajuela. RKE-BLOQ [On/Off] (Encendido/Apagado) Indica la condición de la señal de bloqueo de la Intelligent Key. RKE-DESBLQ [On/Off]

(22)

SOPORTE DE TRABAJO

*: Ajuste inicial

FAROS

FAROS : Función CONSULT (BCM - FARO)

INFOID:0000000014200171

MONITOR DE DATOS

Elemento de prueba Descripción LUZ DEL COMPARTIMIENTO DE

PASA-JEROS

Esta prueba permite verificar el funcionamiento de la luz del compartimiento de pasajeros [On/Off] (Encendido/Apagado).

CAMBIAR AJUST TEMPO LUZ

MODO 2 El temporizador de las luces del compartimiento de pasajeros se activa con todas las puertas.

MODO 1* El temporizador de las luces del compartimiento de pasajeros se activa únicamente con la puerta del conductor.

AJS INT DSB PRT LUZ/INT

Encendido* Funcionamiento del temporizador de la luz del compartimiento de pasajeros ENC.

Apagado Funcionamiento del temporizador de la luz del compartimiento de pasajeros APAG.

AJUST TEMP LUZ INT

MODO 4 30 seg.

Ajusta el tiempo de ENC de las luces del compartimiento de pasa-jeros. (Tiempo de operación del temporizador).

MODO

3* 15 seg. MODO 2 7.5 seg.

Elemento de monitoreo [Unidad] Descripción

INT PRS [On/Off] (Encendido/Apagado) Indica la condición del interruptor de encendido con botón de presión. ESTADO MOTOR [Detenido/Parado/En

arranque/En marcha]

Indica el estado del motor que se recibe del ECM mediante la línea de comunicaciones CAN.

VEL VEH 1 [km/h] Indica la señal de velocidad del vehículo que se recibe del ABS a través de la línea de _{comunicaciones CAN.} SEÑ DIREC DR [On/Off]

Indica la condición del interruptor combinado. SEÑ DIREC IZ [On/Off]

(Encendido/Apaga-do)

INT LUZ TRAS [On/Off] (Encendido/Apaga-do)

INT FOCO ALT [On/Off] (Encendido/Apa-gado)

INT FARO 1 [On/Off] (Encendido/Apagado) INT FARO 2 [On/Off] (Encendido/Apagado) INT PASAR [On/Off] (Encendido/Apagado) INT NIEB DEL [On/Off] (Encendido/Apaga-do)

INT PUER/COND [On/Off] (Encendido/

(Encendido/Apa-gado) Indica la condición del interruptor de la puerta delantera DER. INT PUER/TDR [On/Off]

(23)

BCS

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

TEST ACTIVO

SOPORTE DE TRABAJO

*: Ajuste inicial

LIMPIAP

LIMPIAP : Función CONSULT (BCM - LIMPIAP)

INFOID:0000000014200172

MONITOR DE DATOS

INT PUER/TR IZQ [On/Off] (Encendido/

(Encendido/Apaga-do) Indica la condición del interruptor de la cajuela. Elemento de monitoreo [Unidad] Descripción

LAMP NIEBLA DEL Esta prueba permite comprobar el funcionamiento [On/Off] (Encendido/Apagado) de los faros antiniebla.

FARO Esta prueba permite verificar el funcionamiento [ALTAS/BAJAS/APAG] de los faros delan-teros.

SEÑAL REDUCTOR ILUM Esta prueba permite verificar el funcionamiento [On/Off] (Encendido/Apagado) del dispo-sitivo de atenuación de la iluminación de los faros.

LUZ TRASERA Esta prueba permite comprobar el funcionamiento [ENC/APAG] de las luces traseras.

AJUST AHORR BATERÍA

Encendido* Función de ahorro de acumulador de las luces exteriores ON (En-cendido).

Apagado Función de ahorro de acumulador de las luces exteriores OFF (Apagado).

AJUST RETARDO ILUMIN

MODO8 180 seg.

Establece el tiempo de funcionamiento de la función del sincroni-zador de demora

(todas las puertas cerradas). MODO 7 150 seg. MODO 6 120 seg. MODO 4 60 seg. MODO 5 90 seg. MODO 3 30 seg. MODO 2 APAG MODO 1* 45 seg.

INT PRS [On/Off] (Encendido/Apagado) Indica la condición del interruptor de encendido con botón de presión.

VEL VEH 1 [km/h] Indica la señal de velocidad del vehículo que se recibe del ABS a través de la línea de comunicaciones CAN.

LIMP DEL/D ALT [On/Off] (Encendido/Apa-gado)

Indica la condición de funcionamiento de los limpiaparabrisas con el interruptor combina-do.

LIMP DEL/D LO [On/Off] (Encendido/Apa-gado)

INT LAV DEL/D [On/Off] (Encendido/Apa-gado)

LIMP DEL/D INT [On/Off] (Encendido/Apa-gado)

(24)

TEST ACTIVO

SOPORTE DE TRABAJO

*: Ajuste inicial

LUZ INTERMITENTE

LUZ INTERMITENTE : Función CONSULT (BCM - INTERMITENTE)

INFOID:0000000014200173

MONITOR DE DATOS

TEST ACTIVO

SOPORTE DE TRABAJO

PAR LIMP DE/D [On/Off] (Encendido/Apa-gado)

Indica la señal de desactivación automática de limpiaparabrisas que se recibe del IPDM E/R a través de la línea de comunicaciones CAN.

VOLU INT [1 − 7] Indica la condición del funcionamiento intermitente de los limpiaparabrisas del interruptor _combinado. Elemento de monitoreo [Unidad] Descripción

LIMPIAPARABRISAS DEL Esta prueba permite verificar el funcionamiento [INTER/BAJA/ALTA/APAG] del limpiapa-rabrisas.

AJUST VELOC LIMP

Encendi-do

Tiempo de funcionamiento del limpiaparabrisas en intermitente asociado con la velocidad del vehículo y con la posición del selector del limpiaparabrisas. APAG* Tiempo de funcionamiento del limpiaparabrisas en intermitente asociado con

la posición del selector del limpiaparabrisas.

Elemento de monitoreo [Unidad]

Descripción INT SOLI COND [On/Off]

(Encendido/Apa-gado) Indica la condición del interruptor de solicitud de la puerta IZQ. INT SOLI PAS [On/Off]

(Encendido/Apaga-do) Indica la condición del interruptor de solicitud de la puerta DER. INT PRS [On/Off] (Encendido/Apagado) Indica la condición del interruptor de encendido con botón de presión. SEÑ DIREC DR [On/Off]

Indica la condición de la función de luces direccionales del interruptor combinado. SEÑ DIREC IZ [On/Off]

(Encendido/Apaga-do)

LUCES PELIG [On/Off]

(Encendido/Apaga-do) Indica la condición del interruptor de emergencia.

RKE-BLOQ [On/Off] (Encendido/Apagado) Indica la condición de la señal de bloqueo de la Intelligent Key. RKE-DESBLQ [On/Off]

(Encendido/Apaga-do) Indica la condición de la señal de desbloqueo de la Intelligent Key. RKE-EMERG [On/Off]

(Encendido/Apaga-do) Indica la condición de la señal de alarma de emergencia desde la Intelligent Key.

(25)

BCS

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

*: Ajuste inicial

AIRE ACONDICIONADO

AIRE ACONDICIONADO : Función CONSULT (BCM - CLIMATIZACIÓN)

INFOID:0000000014200174

MONITOR DE DATOS

INTELLIGENT KEY

INTELLIGENT KEY : Función CONSULT (BCM - INTELLIGENT KEY)

INFOID:0000000014200175

RESULTADOS AUTODIAG

Consulte

BCS-57, "Índice de códigos de diagnóstico de fallas (DTC)"

.

MONITOR DE DATOS

RESPUESTA EMERGENCIA

Bloqueo/ Desbloqueo*

Activación de la luz de advertencia de peligro al bloquear/desbloquear las puertas con la Intelligent Key.

Solo desblo-queo

Activación de la luz de advertencia de peligro al desbloquear las puertas con la Intelligent Key.

Solo bloqueo Activación de la luz de advertencia de peligro al bloquear las puertas con la Intelligent Key.

Apagado Sin activación de luz de advertencia de emergencia cuando las puertas se bloquean o desbloquean con la Intelligent Key.

Elemento de monitoreo [Unidad] Descripción SEÑ VENT ON [On/Off] (Encendido/

Apagado) Indica la condición del interruptor del ventilador. INT AIRE ACND [On/Off] (Encendido/

Apagado) Indica la condición del interruptor del A/A.

Elemento de monitoreo [Unidad] Principal Descripción INT SOLI COND [On/Off] (Encendido/

Apagado) × Indica la condición del interruptor de solicitud de la puerta IZQ. INT SOLI PAS [On/Off]

(Encendido/Apa-gado) × Indica la condición del interruptor de solicitud de la puerta DER. INT SOLI P TRAS/MALE [On/Off]

(En-cendido/Apagado) × Indica la condición abierta del interruptor de cajuela.

INT PRS [On/Off] (Encendido/Apagado) Indica la condición del interruptor de encendido con botón de presión. INT EMBRAGUE [ENC/APAG] × Indica la condición del interruptor de embrague.

INT FRENO 1 [On/Off]

(Encendido/Apa-gado) × Indica la condición del interruptor de freno. INT FRENO 2 [On/Off]

(Encendido/Apa-gado) Indica la condición del interruptor de freno. INT DETE/CANCL [On/Off] (Encendido/

Apagado) × Indica la condición de la posición P (Estacionamiento). INT CAMBIO PN/N [On/Off] (Encendido/

Apagado) × Indica la condición de la posición P (Estacionamiento) o N (Neutral). SEN DBLQ-COND [On/Off] (Encendido/

Apagado) × Indica la condición del sensor de desbloqueo de la puerta. INT PRS-IPDM [On/Off] (Encendido/

Apagado)

Indica la condición del interruptor de encendido con botón de presión que se recibe del IPDM E/R mediante la línea de comunicaciones CAN.

RELE ENC 1-F/B [On/Off] (Encendido/ Apagado)

Indica la condición del relevador de encendido 1 que se recibe del IPDM E/R mediante la línea de comunicaciones CAN.

(26)

TEST ACTIVO

INT DETE-IPDM [On/Off] (Encendido/ Apagado)

Indica la condición del interruptor de detención recibida desde el TCM a través de la línea de comunicación CAN.

CAMBIO PN-IPDM [On/Off] (Encendido/ Apagado)

Indica la condición de la posición P (Estacionamiento) o N (Neutral) desde el TCM a través de la línea de comunicación CAN.

CAMBIO P-MET [On/Off] (Encendido/ Apagado)

Indica la condición de la posición P (Estacionamiento) desde el TCM a través de la línea de comunicación CAN.

CAMBIO N-MET [On/Off] (Encendido/ Apagado)

Indica la condición de la posición N (Neutral) desde el IPDM E/R a través de la línea de comunicación CAN.

ESTADO MOTOR [Apag/Enc/Arranque/

En marcha] ×

Indica la condición del estado del motor desde el ECM a través de la línea de comunicación CAN.

VEL VEH 1 [mph/km/h] × Indica la condición de la señal de velocidad del vehículo recibida desde el ABS a través de la línea de comunicación CAN.

VEL VEH 2 [mph/km/h] × Indica la condición de la señal de velocidad del vehículo recibida desde el me-didor combinado a través de la línea de comunicación CAN.

DOOR STAT-DR [LOCK/READY/UNLK] (Estado puerta del conductor [Bloquea-da/Lista/Desbloqueada])

× Indica la condición del estado de la puerta del lado del conductor.

DOOR STAT-AS [LOCK/READY/UNLK] (Estado puerta del pasajero [Bloqueada/ Lista/Desbloqueada])

× Indica la condición del estado de la puerta del lado del pasajero.

IND ID OK [Ajustar/Restablecer] Indica la condición de identificación de la Intelligent Key. PRMTR ARRANQUE MOT

[Ajustar/Res-tablecer] Indica la condición de posibilidad de arranque del motor.

RKE CONTEO APERT1 [0-19] × Cuando el receptor de apertura a control remoto recibe la señal transmitida al operar con la Intelligent Key, el valor numérico empieza a cambiar.

RKE CONTEO APERT2 [0-19] × Cuando el receptor de apertura a control remoto recibe la señal transmitida al operar con la Intelligent Key, el valor numérico empieza a cambiar.

MNTR MALET/SOMB [On/Off]

(Encendi-do/Apagado) Indica la condición del interruptor de la tapa de la cajuela. RKE-BLOQ [On/Off]

(Encendido/Apaga-do) Indica la condición de la señal de bloqueo de la Intelligent Key. RKE-DESBLQ [On/Off]

(Encendido/Apa-gado) Indica la condición de la señal de desbloqueo de la Intelligent Key. RKE-MALET/P TRAS [On/Off]

(Encendi-do/Apagado) Indica la condición de la señal de apertura de cajuela de la Intelligent Key. RKE-EMERG [On/Off]

(Encendido/Apa-gado) Indica la condición de la señal de emergencia desde la Intelligent Key. RKE-CAMBIO MODO [On/Off]

(Encendi-do/Apagado) Indica la condición de señal de cambio de modo desde la Intelligent Key. Elemento de monitoreo [Unidad] Principal Descripción

ZUMBADOR INTERNO Esta prueba permite verificar el funcionamiento de la campanilla de advertencia del medidor combinado [Retirar/Perilla/Llave/Apag.].

LCD Esta prueba permite verificar la información de la pantalla del medidor combinado [APAG/ BLQ VENTA/LLAVE EXT/SIN LLAVE/BAT/INSRT/CAMBIO P/ROTAT/ID NG/BP I/BP N]. AHORRO DE BATERÍA Esta prueba permite verificar el funcionamiento del economizador del acumulador [On/Off]

(Encendido/Apagado).

ILUMINAC INT MOTOR Esta prueba permite verificar el funcionamiento del indicador START (Arranque) del interrup-tor de encendido con botón de presión [On/Off] (Encendido/Apagado).

PRESIONE EL INDICADOR DEL INTE-RRUPTOR

Esta prueba permite verificar el funcionamiento del indicador del interruptor de encendido con botón de presión [On/Off] (Encendido/Apagado).

(27)

BCS

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

SOPORTE DE TRABAJO

CAJUELA/PUERTA POST Esta prueba permite verificar el funcionamiento del activador de la cajuela. LUZ DEL COMPARTIMIENTO DE

PA-SAJEROS

Esta prueba permite verificar el funcionamiento de la luz del compartimiento de pasajeros [On/Off] (Encendido/Apagado).

INDICADOR Esta prueba permite verificar el funcionamiento de la luz de advertencia del medidor combi-nado [LLAVE ENC/IND LLAVE/APAG].

LUZ INTERMITENTE Esta prueba permite verificar el funcionamiento de las luces de advertencia de peligro [IZQ/ DER/APAG/].

ZUMBADOR EXTERNO Esta prueba permite verificar el funcionamiento del zumbador de advertencia de la Intelligent Key [On/Off] (Encendido/Apagado).

CLAXON Esta prueba permite verificar el funcionamiento [ACTIVO] del claxon.

POSICIÓN P Esta prueba permite verificar el funcionamiento de la iluminación del selector de cambios de T/A [ENC/APAG].

BLQ/DBQ CON I-KEY

Encendido* Función de bloqueo/desbloqueo de las puertas con la Intelligent Key ON (Encendido).

Apagado Función de bloqueo/desbloqueo de las puertas con la Intelligent Key OFF (Apagado).

PRT MALET/CRIST ABIERTO

Encendido* Función de recordatorio del zumbador del interruptor de apertura de _{la cajuela.}

Apagado No funciona el recordatorio del zumbador del interruptor de apertura _{de la cajuela.}

FUNCIÓN ANTI BLOQ LLAVE Encendido* Ajuste de anti bloqueo ON (Encendido). Apagado Ajuste de anti bloqueo OFF (Apagado).

RESPST DSBLOQ I-KEY

Apagado Sin recordatorio acústico cuando las puertas se desbloquean con el interruptor de solicitud.

Encendido* Recordatorio acústico cuando las puertas se desbloquean con el in-terruptor de solicitud.

RESPST BLOQ I-KEY

Pitido del claxon Recordatorio mediante un pitido del claxon al bloquear las puertas con el interruptor de solicitud.

Zumbador* Recordatorio acústico cuando las puertas se bloquean con el inte-rruptor de solicitud.

Apagado Recordatorio cuando las puertas se bloquean con el interruptor de solicitud.

BOCINA CON BLOQ SIN LLV

Apagado Recordatorio mediante un pitido del claxon al bloquear las puertas _{con la Intelligent Key.}

Encendido* Recordatorio sin un pitido del claxon al bloquear las puertas con la _{Intelligent Key.}

RESPUESTA EMERGENCIA

Bloqueo/Desbloqueo* Activación de la luz de advertencia de peligro al bloquear o desblo-quear las puertas con la Intelligent Key o el interruptor de solicitud. Solo desbloqueo Activación de la luz de advertencia de peligro al desbloquear las

puertas con la Intelligent Key o el interruptor de solicitud.

Solo bloqueo Activación de la luz de advertencia de peligro al bloquear las puertas con la Intelligent Key o el interruptor de solicitud.

Apagado

No hay activación de la luz de advertencia de peligro al bloquear o desbloquear las puertas con la Intelligent Key o el interruptor de so-licitud.

DIAGNÓSTICO ANT INT — Esta función permite el autodiagnóstico de antena de llave interior. CONFIRMAR ID LLAVE — Permite verificar el código de identificación de la Intelligent Key.

(28)

*: Ajuste inicial

INTERRUPTOR COMBINADO

INTERRUPTOR COMBINADO : Función CONSULT (BCM - INTE COMBIN)

INFOID:0000000014200176

MONITOR DE DATOS

SALIDA ARRANQUE CORTO Arranque

70 mseg

Ajuste de la duración del funcionamiento del motor de arranque. 100 mseg

200 mseg

Fin —

el modo "AJUST ALARMA PANIC"

MODO 3 1.5 seg.

Ajuste del botón de alarma de pánico de la Intelligent Key. MODO 2 APAG

MODO 1* 0.5 seg.

AVISO BAT BAJA LLAVE Encendido* Advertencia de batería baja de la Intelligent Key ON (Encendido). Apagado Advertencia de batería baja de la Intelligent Key OFF (Apagado).

AJUST BLOQ AUTOMÁTICO

MODO7 5 min.

Ajuste de tiempo de seguro de la puerta automático. MODO6 4 min MODO5 3 min MODO4 2 min MODO3* 1 min. MODO2 30 seg. MODO1 Apagado

RETARD ABR MALET

MODO 3 1.5 seg.

Ajuste del botón de apertura de la cajuela de la Intelligent Key. MODO 2 APAG

MODO 1* 0.5 seg.

Elemento de monitoreo [Unidad] Descripción LIMP DEL/D ALT [On/Off]

(Encendi-do/Apagado)

Indica la condición de funcionamiento de los limpiaparabrisas con el interruptor combinado. LIMP DEL/D LO [On/Off]

(Encendi-do/Apagado)

INT LAV DEL/D [On/Off] (Encendido/ Apagado)

LIMP DEL/D INT [On/Off] (Encendi-do/Apagado)

VOLU INT [1 - 7] Indica la condición del funcionamiento intermitente de los limpiaparabrisas del interruptor com-binado.

SEÑ DIREC DR [On/Off] (Encendi-do/Apagado)

Indica la condición de funcionamiento de las luces direccionales derechas del interruptor com-binado.

SEÑ DIREC IZ [On/Off] (Encendido/ Apagado)

Indica la condición de funcionamiento de las luces direccionales izquierdas del interruptor com-binado.

INT LUZ TRAS [On/Off] (Encendido/ Apagado)

Indica la condición de funcionamiento del interruptor de las luces traseras del interruptor combi-nado.

INT FOCO ALT [On/Off] (Encendido/

Apagado) Indica la condición de funcionamiento del interruptor de las luces altas del interruptor combinado. INT FARO 1 [On/Off] (Encendido/

(29)

BCS

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

BCM

BCM : Función CONSULT (BCM - BCM)

INFOID:0000000014200177

IDENTIFICACIÓN ECU

Se muestra el número de pieza del BCM.

RESULTADOS AUTODIAG

Consulte

BCS-57, "Índice de códigos de diagnóstico de fallas (DTC)"

.

SOPORTE DE TRABAJO

CONFIGURACIÓN

Consulte

BCS-65, "CONFIGURACIÓN (BCM) : Descripción"

.

MNTR SOPRT DIAG CAN

Consulte

LAN-13, "Monitor de apoyo de diagnóstico CAN"

.

INMOVILIZADOR

INMOVILIZADOR : Función CONSULT (BCM - IMMU)

INFOID:0000000014200178

RESULTADOS AUTODIAG

Consulte

BCS-57, "Índice de códigos de diagnóstico de fallas (DTC)"

.

MONITOR DE DATOS

INT FARO 2 [On/Off] (Encendido/

Apagado) Indica la condición de funcionamiento del interruptor 2 de los faros del interruptor combinado. INT PASAR [On/Off] (Encendido/

Apagado) Indica la condición del funcionamiento del interruptor de rebase del interruptor combinado. INT NIEB DEL [On/Off] (Encendido/

Apagado)

Indica la condición de funcionamiento del interruptor de los faros antiniebla delanteros del inte-rruptor combinado.

REAJUSTAR CONSULT Restablecer Vuelve a establecer el BCM al valor inicial de envío de fábrica. Cancelar Cancela la función restablecida.

Elemento de monitoreo [Unidad] Descripción CONF TODO ID [INCMPLT/HECHO]

Cambia a HECHO cuando se registra una Intelligent Key. CONFIRMAR ID4

[INCMPLT/HE-CHO]

CONFIRMAR ID3 [INCMPLT/HE-CHO]

TP 4 [INCMPLT/HECHO]

HECHO indica el número de identificación de la Intelligent Key registrada. TP 3 [INCMPLT/HECHO]

TP 2 [INCMPLT/HECHO] TP 1 [INCMPLT/HECHO]

NO REGISTRADO Indica [ID OK] cuando se recibe o todavía no se recibe la ID de la llave que está registrada. Indica [ID NG] cuando se recibe la ID de la llave que no está registrada.

INT PRS [On/Off]

(30)

TEST ACTIVO

AHORRO DE BATERÍA

AHORRO DE BATERÍA : Función CONSULT (BCM - AHORRO BATERÍA)

INFOID:0000000014200179

MONITOR DE DATOS

TEST ACTIVO

SOPORTE DE TRABAJO

INDICADOR DE ROBO Esta prueba permite verificar el funcionamiento [On/Off] (Encendido/Apagado) del indicador de seguridad.

Elemento de monitoreo [Unidad] Descripción INT SOLI COND [On/Off] (Encendido/

Apagado) Indica la condición del interruptor de solicitud de la puerta IZQ. INT SOLI PAS [On/Off]

(Encendido/Apa-gado) Indica la condición del interruptor de solicitud de la puerta DER. INT PRS [On/Off] (Encendido/Apagado) Indica la condición del interruptor de encendido con botón de presión. SEN DBLQ-COND [On/Off] (Encendido/

Apagado) Indica la condición del sensor de desbloqueo de la puerta. INT PUER/COND [On/Off] (Encendido/

(Encendido/Apa-gado) Indica la condición del interruptor de la puerta delantera DER. INT PUER/TDR [On/Off] (Encendido/

Apagado) Indica la condición del interruptor de la puerta trasera derecha. INT PUER/TR IZQ [On/Off] (Encendido/

(Encendido/Apa-gado) Indica la condición del interruptor de la cajuela. INT CDL LOCK [On/Off]

Indica la condición de la señal de bloqueo del interruptor de bloqueo y desbloqueo de las puertas.

INT DBLQ P/C [On/Off] (Encendido/Apa-gado)

MNTR MALET/SOMB [On/Off]

(Encendi-do/Apagado) Indica la condición del interruptor de la tapa de la cajuela. RKE-BLOQ [On/Off]

(Encendido/Apaga-do) Indica la condición de la señal de bloqueo de la Intelligent Key. RKE-DESBLQ [On/Off]

(Encendido/Apa-gado) Indica la condición de la señal de desbloqueo de la Intelligent Key.

AHORRO DE BATERÍA Esta prueba permite verificar el funcionamiento del economizador del acumulador [On/Off] _{(Encendido/Apagado).}

AJUST AHORR BATERÍA

ENC* Función de ahorro de acumulador de las luces exteriores ON (En-cendido).

APAG Función de ahorro de acumulador de las luces exteriores OFF (Apagado).
