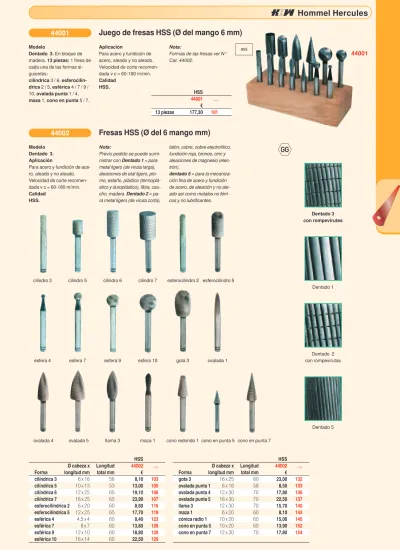

Nota: Formas de las fresas ver N Cat HSS. 13 piezas 177,30 101

(1)

44.1 44002

Fresas HSS (Ø del 6 mango mm)

Modelo Dentado 3. Aplicación

Para acero y fundición de ace-ro, aleado y no aleado. Velocidad de corte recomen-dada v c = 60-180 m/min. Calidad

HSS.

Nota:

Previo pedido se puede sumi-nistrar con Dentado 1 = para metal ligero (de viruta larga), aleaciones de etal ligero, plo-mo, estaño, plástico (termoplá-stico y duroplá(termoplá-stico), fibra, cau-cho, madera. Dentado 2 = pa-ra metal ligero (de viruta corta),

latón, cobre, cobre electrolítico, fundición roja, bronce, cinc y aleaciones de magnesio (elec-trón).

dentado 5 = para la mecaniza-ción fina de acero y fundimecaniza-ción de acero, de aleación y no ale-ado así como metales no férri-cos y no lubrificantes.

44001

Juego de fresas HSS (Ø del mango 6 mm)

Modelo

Dentado 3. En bloque de madera. 13 piezas: 1 fresa de cada una de las formas si-guientes:

cilíndrica 3 / 6, esferocilín-drica 2 / 5, esférica 4 / 7 / 9 / 10, ovalada punta 1 / 4, maza 1, cono en punta 5 / 7.

Aplicación

Para acero y fundición de acero, aleado y no aleado. Velocidad de corte recomen-dada v c = 60-180 m/min. Calidad

HSS.

Nota:

Formas de las fresas ver N° Cat. 44002. HSS 44001 … € 13 piezas 177,30 101 HSS Ø cabeza x Longitud 44002 …

Forma longitud mm total mm €

cilíndrica 3 6 x 16 56 8,10 103 cilíndrica 5 10 x 13 53 13,00 105 cilíndrica 6 12 x 25 65 19,10 106 cilíndrica 7 16 x 25 65 23,90 107 esferocilíndrica 2 6 x 20 60 8,60 116 esferocilíndrica 5 12 x 25 65 17,70 119 esférica 4 4,5 x 4 60 8,40 123 esférica 7 8 x 7 60 13,80 126 esférica 9 12 x 10 60 18,80 128 esférica 10 16 x 14 60 22,50 129 HSS Ø cabeza x Longitud 44002 …

Forma longitud mm total mm €

gota 3 16 x 25 60 23,00 132 ovalada punta 1 6 x 18 58 8,50 133 ovalada punta 4 12 x 30 70 17,80 136 ovalada punta 5 16 x 30 70 22,50 137 llama 3 12 x 30 70 15,70 140 maza 1 6 x 20 60 8,10 143 cónica radio 1 10 x 20 60 15,00 145 cono en punta 5 10 x 20 60 13,90 152 cono en punta 7 12 x 30 70 17,80 154 cilindro 5 cono en punta 5 cilindro 7 ovalada 4 gota 3 cilindro 3 esferocilindro 2 llama 3 ovalada 1 maza 1 esfera 4 esfera 7 cono en punta 7 esferocilindro 5 cilindro 6 esfera 9 esfera 10 cono redondo 1 ovalada 5

J

Dentado 1 Dentado 2 con rompevirutas Dentado 3 con rompevirutas Dentado 5

j

44001

(2)

44.2

44

Fresas de metal duro HSS N° Cat. 44006 - 44044

I

Recomendaciones de aplicación – Las fresas HSS tienen que utilizarse

con un número de revoluciones inferior a las de metal duro.

- Para aplicaciones en las que no se dis-pone de un número de revoluciones al-to.

- Las fresas HSS son la alternativa eco-nómica a las fresas de metal duro cuan-do se han de mecanizar materiales blandos.

- La tenacidad del acero rápido de alto rendimiento (HSS) hace que el corte de los dientes tenga una gran estabilidad.

Dentado Alu Dentado 1 sin rompevirutas Dentado 2 con rompevirutas Dentado 3 con rompevirutas Dentado 5 sin rompevirutas

Grupos de materiales Caso de mecanizado Dentado Velocidad de corte aceros no templados, no bonificados hasta 1200 N/mm2 (< 35 HRC) Aceros inoxidables y resistentes a los áci-dos Materiales de acero y fundición de acero Metales blandos no férricos Aceros de construc-ción, aceros al carbono, aceros para herramien-tas, aceros no aleados, aceros de cementa-ción, fundición de acero Aceros finos austeníti-cos y ferrítiausteníti-cos

Aleaciones de alumi-nio, latón, cobre, cinc

fundición gris, fundición esferoidal

Plásticos reforzados con fibra de vidrio, ter-moplásticos y duroplá-sticos, caucho, ma-dera

Arranque de virutas grueso = gran desgas-te de madesgas-terial Arranque de virutas fino p.ej. rebarbar 2 3 3 5 1 1 2 Alu 1 2 2 3 3 5 Alu 1 1 2 60 - 80 m/min 60 - 80 m/min 80 - 100 m/min 60 - 80 m/min 60 - 80 m/min 80 - 100 m/min 60 - 80 m/min 200 - 300 m/min 200 - 300 m/min 200 - 250 m/min 60 - 80 m/min 60 - 80 m/min 80 - 100 m/min 80 - 100 m/min 200 - 300 m/min 200 - 300 m/min 250 - 300 m/min 200 - 250 m/min Arranque de virutas

grueso = gran desgas-te de madesgas-terial Arranque de virutas fino p.ej. rebarbar Arranque de virutas grueso = gran desgas-te de madesgas-terial Arranque de virutas fino p.ej. rebarbar Arranque de virutas grueso = gran desgas-te de madesgas-terial Arranque de virutas fino p. ej. rebarbar Arranque de virutas grueso = gran desgas-te de madesgas-terial Arranque de virutas fino p.ej. rebarbar Metales no férricos Materiales de hierro fundido Otros / plásticos

Velocidad de corte recomendada:

La velocidad de corte está representada en el dia-grama por la línea diagonal azul.

La vertical perteneciente al diámetro de la herra-mienta se cruza con la velocidad de corte dada (dia-gonal). Desde ahí se lee el número de revolucio-nes correspondientes de la máquina en min-1_{en el}

margen izquierdo de la horizontal. Ejemplo:

Fresas HSS, dentado 1, diámetro de la herramien-ta 12 mm.

Arranque de virutas grueso de metales no ferrosos.

Velocidad de corte 200 - 300 m/min. N° revoluciones: 5.300 - 8.000 min-1_.

n = N° revoluciones

D = Diámetro de la herramienta Vc= Velocidad de corte

(3)

44.3 I

44006

Sin dentado frontal. 44007 - 44010 Con dentado frontal.

Alu Dentado 1 Dentado 2 Dentado 3 Dentado 5

Ø cabeza x Longitud Ø mango 44006 … 44007 … 44008 … 44009 … 44010 …

longitud mm total mm mm € € € € € 6 x 16 60 6 9,00 202 9,00 202 9,00 202 9,00 202 10 x 13 53 6 14,90 204 14,90 204 14,90 204 12 x 25 65 6 19,20 206 19,20 206 19,20 206 19,20 206 16 x 25 65 6 24,80 207 24,80 207 24,80 207

44006

j

44012 - 44014

Fresas HSS forma esferocilíndrica (WRC)

I

Dentado 1 Dentado 2 Dentado 3

Ø cabeza x Longitud Ø mango 44012 … 44013 … 44014 …

longitud mm total mm mm € € €

6 x 16 60 6 9,00 202 9,00 202 9,00 202

8 x 20 60 6 10,40 203

12 x 25 65 6 19,20 205 19,20 205 19,20 205

44012 - 44014

Fresas HSS forma esférica (KUD)

I

44019 201 Sin rompevirutas.

Dentado 1 Dentado 2 Dentado 3 Dentado 5

Ø cabeza x Longitud Ø mango 44017 … 44018 … 44019 … 44020 …

longitud mm total mm mm € € € € 4 x 3,6 55 6 9,20 201 201 9,20 201 8 x 7,0 55 6 14,90 203 14,90 203 14,90 203 14,90 203 12 x 10,8 51 6 20,80 205 205 20,80 205 20,80 205 16 x 14,3 54 6 24,80 206 24,80 206 24,80 206

44017 - 44020

44021 - 44024

Fresas HSS forma de gota (TRE)

I

Alu Dentado 2 Dentado 3

longitud mm total mm mm € € €

16 x 25 65 6 24,80 205 24,80 205 24,80 205

44021 - 44024

44007 - 44010

44017 - 44020

44006 - 44010

Fresas HSS forma cilíndrica (ZYA)

j

Alu Dentado 1 Dentado 2 Dentado 3 Dentado 5

Ø cabeza x Longitud Ø mango 44026 … 44027 … 44028 … 44029 … 44030 …

longitud mm total mm mm € € € € €

6 x 18 60 6 9,00 201 9,00 201 9,00 201 9,00 201

12 x 30 70 6 19,20 19,20 204 19,20 204 18,30 204

16 x 30 70 6 24,80 205 24,80 24,80 205 23,60 205

Fresas forma cónica de punta HSS (SPG)

I

44026 - 44030

(4)

44.4

44

44034

Fresas HSS forma de llama (B)

I

Dentado 3

Ø cabeza x Longitud Ø mango 44034 …

longitud mm total mm mm €

12 x 30 70 6 19,20 202

44034

44038 - 44039

Fresas HSS forma cónica radio (KEL)

I

Dentado 2 Dentado 3

Ø cabeza x Longitud Ø mango 44038 … 44039 …

longitud mm total mm mm € €

10 x 20 60 6 16,40 201 16,40 201

44038 - 44039

44042 - 44044

Fresas HSS forma cónica de punta (SKM)

I

Dentado 1 Dentado 2 Dentado 3

longitud mm total mm mm € € € 10 x 20 60 6 14,90 202 14,90 202 14,90 202 12 x 25 65 6 19,20 203 19,20 203 19,20 203

44042 - 44044

j

Ø cabeza Velocidad de trabajo mm máx. recomendada 2 100.000 50.000 - 80.000 3 100.000 50.000 - 75.000 4 100.000 50.000 - 75.000 6 70.000 35.000 - 53.000 8 55.000 28.000 - 42.000 10 50.000 25.000 - 38.000 12 40.000 20.000 - 30.000 15 30.000 15.000 - 23.000 20 20.000 10.000 - 15.000 25 15.000 7.000 - 11.000

ß Fresas de metal duro (integral) N° Cat. 44093 - 44229

Modelo

Con mango cilíndrico, hélice a la derecha, corte a la derecha. Dentado 2

Velocidad de corte recomendada Vc = 400 - 800 m/min.

Dentado 4*

Dentado especial para fresas con Ø mango 3 mm y Ø cabeza 2 ó 3 mm. Con el mismo campo de apli-cación que el dentado 2. Velocidad de corte recomendada Vc = 450 - 750 m/min.

Dentado 3 (Alu)

Velocidad de corte recomendada Vc = 600 - 960 m/min.

Dentado 6 Aplicación universal, máximo arranque de virutas. Velocidad de corte recomendada Vc = 500 - 960 m/min.

Dentado 9

Como en el dentado 2, pero con mejor superficie dado que las viru-tas desprendidas son corviru-tas. Sin atascamiento, gran potencia de arranque de virutas. Velocidad de corte recomendada Vc = 450 - 800 m/min.

Calidad

Los cuerpos de fresado y los mangos son de metal duro inte-gral hasta las cabezas de 6 mm de Ø .

A partir de 8 de Ø mm, el cuerpo de fresado es de metal duro y el mango de HSS.

Nota:

Otras dimensiones, dentado (p.ej. dentado adiamantado) y mo-delo (p.ej. fresas dobles o fresas con mango extra largo) sumini-strables por pedido.

Atención:

Es imprescindible observar la ve-locidad de corte y de trabajo re-comendadas (el número de revo-luciones demasiado bajo es la causa más frecuente de rotura de los dientes)

También es muy importante la se-lección de la forma correcta (ver esbozo de aplicación N° Cat. 44102 y siguientes) y tamaño de la fresa.

Para evitar las vibraciones altas, sólo deberían extraer material al mismo tiempo el 33% de las cu-chillas como máximo.

Dentado 2 / 4* 3 (Alu) 6 9

Campo de aplicación

Aluminio, aleaciones de aluminio – X – bronce, cobre, latón X – – – carbón – – – X fibra de vidrio – X – – hierro fundido X – X X ebonita – X – – HSS-E (Co) X – X – plástico – X – – magnesio, aleaciones – – – – aceros inoxidables X – X – costuras de soldadura X – X – aceros de gran dureza X – X X acero, cromo-níquel X – X – aleaciones de titanio X – X – aleaciones de cinc – X – –

(5)

44.5 44096

Juegos de fresas MDI-/MD (mango de Ø 6 mm)

)

44096 105

44096 … Contenido Dentado € 4 piezas (Alu) 3 226,30 101 4 piezas 6 108,60 102 4 piezas 6 163,60 103 6 piezas 6 126,50 104 8 piezas 6 259,00 105

ß

Modelo

Todos los juegos se sumi-nistran en estuche. Medidas = Ø cabeza x longi-tud de la cabeza mm. 44096 101 Modelo

Contenido 4 piezas: 1 fresa dentado 3 (Alu) de cada una de las clases: cilíndrica 12 x 25 mm, esferocilíndrica 12 x 25 mm, ovalada radio 12 x 25 mm, cono redondo 12 x 28 mm. 44096 102 Modelo Contenido 4 piezas: 1 fresa de cada de dentado 6*: cilíndrica 10 x 20 mm, esferocilíndrica 10 x 20 mm, ovalada radio 10 x 20 mm, ovalada punta 10 x 20 mm. 44096 103 Modelo Contenido 4 piezas: 1 fresa de cada de dentado 6*: cilíndrica 12 x 25 mm, esferocilíndrica 12 x 25 mm, ovalada radio 12 x 25 mm, ovalada punta 12 x 25 mm. 44096 104 Modelo Contenido 6 piezas: 1 fresa de cada de dentado 6*: cilíndrica 6 x 18 mm, esferocilíndrica 6 x 18 mm, esférica 6 x 6 mm, gota 6 x 10 mm, ovalada radio 6 x 18 mm, ovalada punta 6 x 18 mm. 44096 105 Modelo Contenido 8 piezas: 1 fresa de cada de dentado 6*: cilíndrica 12 x 25 mm, esferocilíndrica 10 x 20 / 12 x 25 mm, esférica 12 x 12 mm, gota 10 x 15 mm, ovalada radio 10 x 20 / 12 x 25 mm, ovalada punta 10 x 20 mm.

44102 - 44109

Fresas MDI/MD forma cilíndrica (ZYA)

)

44102 - 44109

dentado 2/4* dentado 3 (Alu) dentado 6 dentado 9

Ø cabeza x Ø mango 44102 … 44103 … 44106 … 44109 … longitud mm mm € € € € *3 x 14 3 10,70 102 10,70 102 10,70 102 6 x 5 3 17,40 103 17,40 103 17,40 103 6 x 12 3 19,00 104 17,40 104 17,40 104 6 x 18 6 18,30 106 25,50 106 18,20 106 18,20 106 8 x 20 6 23,70 107 36,30 107 23,60 107 23,60 107 10 x 20 6 25,60 109 35,70 109 25,50 109 25,50 109 12 x 25 6 39,90 113 55,80 113 39,50 113 39,50 113 15 x 25 6 50,30 114 70,20 114 49,60 114 52,20 114 15 x 25 8 50,30 121 71,50 121 51,60 121 52,20 121

44116 - 44119

Fresas MDI/MD forma cilíndrica (ZYA-S)

)

44116 - 44119

dentado 6 dentado 9 Ø cabeza x Ø mango 44116 … 44119 … longitud mm mm € € 6 x 18 6 19,80 106 19,80 106 8 x 20 6 26,00 107 26,00 107 10 x 20 6 28,00 109 28,00 109 12 x 25 6 43,40 112 43,40 112

ß

Con dentado frontal.

ß

44093

Juegos de fresas de MDI (mango de Ø 3 mm)

ß

Modelo

Todos los juegos se sumi-nistran en estuche. Medidas = Ø cabeza x longi-tud de la cabeza mm. 44093 101 Modelo

Contenido 10 piezas: 1 fresa de cada de dentado 4*: cilíndrica 3 x 12 mm, esferocilíndrica 3 x 12 mm,

esférica 3 x 3 mm, gota 3 x 6 mm, ovalada radio 3 x 12 mm, ovalada punta 3 x 12 mm, llama 3 x 6 mm, cono redondo 3 x 12 mm, cono en punta 3 x 11 mm, fresa angular 3 x 3 mm. 44093 102 Modelo Contenido 20 piezas: 2 fresas de cada del denta-do 4*:

cilíndrica 3 x 12 mm, esferoci-líndrica 3 x 12 mm, esférica 3 x 3 mm, gota 3 x 6 mm, ovalada radio 3 x 12 mm, 2 fresas de cada de dentado 9: Forma y dimensiones como en el dentado 4*.

)

44093 102

44093 … Contenido Dentado € 10 piezas 4* 97,60 101 20 piezas 4* y 9 194,00 102

(6)

44.6

44

44152 - 44159

Fresas MDI/MD forma ovalada radio (RBF)

)

44152 - 44159

Ø cabeza x Ø mango 44152 … 44153 … 44156 … 44159 … longitud mm mm € € € € *3 x 8 3 10,70 101 11,00 101 11,20 101 *3 x 12 3 10,70 102 10,70 102 10,70 102 6 x 12 3 19,00 103 17,40 103 18,30 103 6 x 18 6 23,00 104 22,20 104 22,70 104 8 x 20 6 26,60 105 36,00 105 25,90 105 27,20 105 10 x 20 6 27,80 106 38,60 106 27,80 106 28,60 106 12 x 25 6 42,20 108 57,10 108 41,90 108 42,70 108 15 x 25 6 59,00 110 82,50 110 56,20 110 59,00 110 12 x 25 8 42,70 116 59,60 116 42,70 116 42,70 116 15 x 25 8 59,00 117 82,50 117 59,00 117 59,00 117

44162 - 44169

Fresas MDI/MD forma ovalada punta (SPG)

)

44162 - 44169

dentado 2/4* dentado 6 dentado 9

Ø cabeza x Ø mango 44162 … 44166 … 44169 … longitud mm mm € € € *3 x 6 3 10,70 101 10,70 101 10,70 101 *3 x 12 3 10,70 102 10,70 102 10,70 102 6 x 12 3 19,00 103 17,40 103 17,40 103 6 x 18 6 22,20 104 22,20 104 22,20 104 8 x 20 6 26,90 105 26,90 105 28,00 105 10 x 20 6 29,50 106 29,50 106 29,50 106 12 x 25 6 40,00 108 40,00 108 40,00 108 15 x 25 6 58,10 110 58,10 110 58,10 110 12 x 25 8 41,10 116 40,00 116 41,90 116

44132 - 44139

Fresas MDI/MD forma esférica (KUD)

)

44132 - 44139

Ø cabeza x Ø mango 44132 … 44133 … 44136 … 44139 … longitud mm mm € € € € *3 x 3 3 10,70 102 10,70 102 10,70 102 4 x 4 3 28,00 103 25,50 103 25,50 103 6 x 6 3 19,00 104 17,40 104 17,40 104 6 x 6 6 19,50 106 19,50 106 19,50 106 8 x 8 6 20,80 107 20,80 107 20,80 107 10 x 10 6 23,30 108 33,90 108 23,30 108 23,30 108 12 x 12 6 32,50 109 45,70 109 31,20 109 31,20 109 15 x 15 6 40,10 110 56,10 110 38,60 110 39,70 110

44142 - 44149

Fresas MDI/MD forma de gota (TRE)

)

44142 - 44149

Ø cabeza x Ø mango 44142 … 44143 … 44146 … 44149 … longitud mm mm € € € € *3 x 6 3 10,70 101 10,90 101 11,20 101 6 x 10 3 19,00 102 17,40 102 18,00 102 6 x 10 6 24,60 103 24,20 103 24,60 103 8 x 15 6 27,20 104 25,90 104 40,10 104 10 x 15 6 29,40 105 28,20 105 29,40 105 12 x 20 6 42,80 106 60,40 106 41,20 106 41,20 106 15 x 25 6 59,80 107 83,80 107 57,30 107 59,80 107 15 x 25 8 59,80 111 83,80 111 59,80 111 59,80 111

ß

44122 - 44129

Fresas MDI/MD forma esferocilíndrica (WRC)

)

44122 - 44129

Ø cabeza x Ø mango 44122 … 44123 … 44126 … 44129 … longitud mm mm € € € € *2 x 11 3 10,70 101 10,70 101 10,70 101 *3 x 12 3 10,70 102 10,70 102 10,70 102 6 x 12 3 19,00 104 17,40 104 17,90 104 6 x 18 6 21,00 106 29,40 106 21,00 106 21,00 106 8 x 20 6 25,70 107 25,70 107 25,70 107 10 x 20 6 28,20 108 39,50 108 28,20 108 28,20 108 12 x 25 6 44,40 111 61,80 111 44,40 111 44,40 111 15 x 25 6 55,40 113 77,40 113 55,40 113 58,30 113 12 x 25 8 46,40 118 64,90 118 44,40 118 46,40 118 15 x 25 8 58,30 120 81,90 120 55,40 120 58,30 120

ß

(7)

44.7 44172 - 44179

Fresas MDI/MD forma de llama (H)

₎

44172 - 44179

Ø cabeza x Ø mango 44172 … 44176 … 44179 … longitud mm mm € € € *3 x 6 3 10,70 101 10,70 101 11,00 101 8 x 20 6 29,00 102 29,00 102 30,40 102 12 x 32 6 58,90 103 58,90 103 61,20 103 15 x 35 8 84,50 107 83,60 107 85,30 107

44182 - 44189

Fresas MDI/MD forma cónica radio (KEL)

)

44182 - 44189

Ø cabeza x Ø mango 44182 … 44183 … 44186 … 44189 … longitud mm mm € € € € *3 x 12 3 10,70 101 10,70 101 10,70 101 6 x 18 6 23,40 103 22,70 103 22,70 103 10 x 26 6 33,80 105 49,10 105 35,20 105 35,20 105 12 x 28 6 45,10 106 60,20 106 42,80 106 42,80 106 15 x 33 6 88,60 107 124,10 107 83,80 107 88,60 107 15 x 33 8 88,60 111 124,10 111 115,90 111 88,60 111

44192 - 44199

Fresas MDI/MD forma cónica punta (SKM)

)

44192 - 44199

Ø cabeza x Ø mango 44192 … 44196 … 44199 … longitud mm mm € € € *3 x 8 3 10,90 101 10,70 101 11,20 101 *3 x 11 3 10,70 102 10,70 102 10,70 102 *3 x 15 3 10,70 103 10,70 103 17,90 103 6 x 12 3 19,00 104 17,40 104 17,90 104 6 x 20 6 22,70 105 22,70 105 22,70 105 10 x 20 6 35,40 106 35,40 106 35,40 106 12 x 25 6 44,30 107 44,30 107 44,30 107 15 x 25 6 61,80 108 58,90 108 61,80 108

44202 - 44209

Fresas MDI/MD forma avellanada 60° (KSJ)

)

44202 - 44209

Ø cabeza x Ø mango 44202 … 44206 … 44209 … longitud mm mm € € € *3 x 3 3 10,70 101 11,20 101 11,20 101 6 x 4 6 20,30 102 20,30 102 20,30 102 10 x 8 6 26,30 103 26,60 103 26,60 103 12 x 10 6 32,30 104 32,30 104 32,30 104 15 x 12 6 40,70 105 40,70 105 34,40 105

44212 - 44219

Fresas MDI/MD forma avellanada 90° (KSK)

)

44212 - 44219

Ø cabeza x Ø mango 44212 … 44216 … 44219 … longitud mm mm € € € *3 x 3 3 10,70 101 11,20 101 11,00 101 6 x 4 6 19,50 102 19,50 102 20,20 102 10 x 6 6 26,60 103 25,30 103 26,30 103 12 x 8 6 32,30 104 32,00 104 31,40 104 15 x 10 6 40,70 105 40,70 105 40,70 105

ß

44222 - 44229

Fresas MDI/MD (WKN)

₎

44222 - 44229

Ø cabeza x Ø mango 44222 … 44226 … 44229 … longitud mm mm € € € *3 x 3 3 10,70 101 11,20 101 11,20 101 6 x 8 3 19,00 102 17,40 102 18,30 102 10 x 13 6 32,70 104 31,20 104 32,50 104 12 x 13 6 46,00 105 46,00 105 46,00 105

ß

(8)

44.8

44

I

Con las fresas de metal duro PFERD se arrancan virutas de materiales de prácticamente todo tipo de dureza. Esto es posible gracias a la coordinación entre la forma del diente, el N° dientes, el ángulo de rayado, el ángulo de desprendi-miento y la precisión concéntrica. La marcha concéntrica exacta de las fresas de metal duro PFERD

- cuida la salud de la persona durante el proceso de trabajo, - disminuye el desgaste de la máquina motriz,

- posibilita un trabajo sin impactos, - impide las conocidas “marcas de vibraciones“. La gran exactitud de la forma de las fresas de metal duro hace posible

- el uso en robots y - el reafilado múltiple.

Principio básico de utilización: A más duro sea el material más fino el dentado.

Nota:

Otras dimensiones y dentados, así como fresas de metal duro con formas de mango y longitudes especiales o bien con dentados especiales suministrables por pedido.

Grupos de materiales Caso de mecanizado Dentado Velocidad de corte Aceros no templados,

no bonificados hasta 1200 N/mm2

(< 35 HRC)

Aceros inoxidables y re-sistentes a los ácidos Materiales de acero y

fundición de acero

Metales blandos no férri-cos

Aceros de construcción, aceros al carbono, aceros para herramientas, aceros no aleados, aceros de ce-mentación, fundición de acero

Aceros finos austeníti-cos y ferrítiausteníti-cos Aleaciones de aluminio, latón, cobre, cinc

fundición gris, fundición esferoidal Plásticos reforzados con fibra de vidrio, termoplá-sticos, ebonita

Arranque de virutas grueso = gran desgaste de material 1 3PLUS 3PLUS 4 5 1 3PLUS 4 5 Alu 1 Alu 4 3PLUS 4 5 1 3PLUS Alu Alu 600 - 900 m/min 450 - 600 m/min 250 - 350 m/min 250 - 350 m/min 400 m/min 300 - 450 m/min 250 - 350 m/min 250 - 350 m/min 350 - 450 m/min 600 - 900 m/min 600 - 900 m/min 800 - 900 m/min 250 - 350 m/min 300 - 450 m/min 300 - 450 m/min 350 - 500 m/min 600 - 900 m/min 450 - 600 m/min 500 - 900 m/min 500 - 900 m/min Arranque de virutas

grueso = gran desgaste de material

Arranque de virutas fino p.ej. rebarbar Arranque de virutas grueso = gran desgaste de material

Arranque de virutas fino p.ej. rebarbar Arranque de virutas grueso = gran desgaste de material Aceros finos Metales no férricos Aceros templados, bonificados con más de 1200 N/mm2 (> 35 HRC)

Metales duros no férri-cos

Material termorresistente Materiales de hierro

fundido

Arranque de virutas grueso = gran desgaste de material

Arranque de virutas fino p.ej. rebarbar Arranque de virutas grueso = gran desgaste de material

Arranque de virutas grueso = gran desgaste de material

Aceros para herramien-tas, aceros para temple y revenido, Aceros alea-dos, fundición de acero

Bronce, titanio/nes de titanio, aleacio-nes de aluminio muy du-ras (gran contenido en S)

Aleaciones padre de ní-quel, aleaciones Ni-Co (construcción de accio-namientos y turbinas) Otros /

plásticos

Velocidad de corte recomendada:

La velocidad de corte está representada en el diagrama por la línea diagonal azul.

La vertical correspondiente al diámetro de la herramienta se cruza con la velocidad de corte dada (diagonal). Desde ahí se lee en el margen izquierdo de la horizontal el número de revoluciones correspondientes para la fresa y la máquina en min-1_.

Ejemplo:

Fresas MD, dentado 3 Plus, diámetro 12 mm. Arranque de virutas grueso de aceros no templados y no bonificados. Velocidad de corte 450 - 600 m/min. N° revoluciones: 12.000 - 16. 000 min-1.

Recomendaciones de aplicación

Número de revoluciones y potencia motriz del accionador (aire comprimido, electricidad, árbol flexible) son condiciones indispensables para el uso rentable. Por ello recomendamos:

1. utilizar el máximo número de revoluciones posible. Si el uso es estacionario, o en trabajos de en trabajos de avellana-do con enlazamiento omnilateral de la fresa se puede trabajar excepcionalmente con un Nº de revoluciones inferior a 3.000 min-1_.

2. utilizar exclusivamente mandriles de sujeción que trabajen sin percusión. La percusión y las vibraciones de la herra-mienta provocan un desgaste prematuro.

3. para trabajar material mal conductor del calor, como aceros inoxidables, aleaciones de titanio, etc., recomendamos reducir notablemente el número de revoluciones al objeto de evitar el desperfecto de la herramienta. Evitar la colora-ción azul del mango y la herramienta.

4º en trabajos con poco arranque de material (rebarbar, biselar, mecanizar ligeramente la superficie), el número de re-voluciones puede aumentarse hasta doblar su valor.

5. en caso de materiales muy engrasantes, es importante el uso de lubricantes (grasa, petróleo, tiza, etc.), para evitar el atascamiento del dentado.

n = N° revoluciones, D = diámetro de la herramienta, Vc= velocidad de corte.

Arranque de virutas fino p.ej. rebarbar

Dentado Alu Dentado 1 Dentado 3 (PLUS) Dentado 4 Dentado 5

(9)

44.9 44243 - 44245

Fresas MD forma cilíndrica (ZYA-S)

I

Con dentado frontal.

Dentado 3 Plus Dentado 5

Ø cabeza x Ø mango Longitud 44243 … 44245 …

longitud mm mm total mm € € 2 x 10 3 40 16,20 101 16,20 101 3 x 13 3 43 16,20 102 16,20 102 4 x 13 6 55 29,50 103 29,50 103 6 x 13 3 43 17,90 105 17,90 105 6 x 16 6 55 27,70 106 27,70 106 8 x 20 6 60 40,10 107 40,10 107 10 x 20 6 60 46,30 109 46,30 109 12 x 25 6 65 58,40 111 58,40 111 16 x 25 6 65 75,00 113 75,00 113

44243 - 44245

44246 - 44252

Fresas MD forma esferocilíndrica (WRC)

I

ISO 7755/3+DIN 8033-3.

Alu dentado 3 Plus dentado 4 dentado 5

Ø cabeza x Ø mango Longitud 44246 … 44250 … 44251 … 44252 …

longitud mm mm total mm € € € € 2 x 10 3 40 19,60 101 16,20 101 16,20 101 3 x 13 3 43 16,20 102 16,20 102 16,20 102 4 x 13 6 55 30,70 103 37,10 103 6 x 13 3 43 19,60 104 19,60 104 19,60 104 6 x 16 6 55 37,70 105 30,00 105 35,70 105 30,00 105 8 x 20 6 60 42,20 107 51,50 107 42,20 107 10 x 20 6 60 42,70 109 52,50 109 42,70 109 12 x 25 6 65 64,60 113 76,20 113 64,60 113 12 x 25 8 65 65,20 114 64,60 114 76,20 114 16 x 25 6 65 77,30 115 94,70 115

44246 - 44252

44233

Juegos de fresas de MD (mango de Ø 3 mm)

I

Modelo

En estuche. Dentado 5. 15 piezas: 1 fresa de cada una de las siguientes clases: cilíndrica 2 x 10 / 3 x 13 / 6 x 7 / 6 x 13, llama 3 x 7, esferoci-líndrica 2 x 10 / 3 x 13, angu-lar 3 x 7, gota 3 x 7 / 6 x 10, esférica 4 x 3, cónica 6 x 13, ovalada radio 3 x 7 / 6 x 13, ovalada punta 3 x 7. Medidas = Ø cabeza x

longi-tud de la cabeza mm.

44233 …

Contenido Dentado €

15 piezas 5 254,00 101

44233

44234

Juegos de fresas MD (mango de Ø 6 mm)

I

Modelo En caja de metal. Dentado Combicut. Gran potencia de arranque de material gracias a la geome-tría dentada agresiva, larga duración. Velocidad de corte recomendada 450-700 m/min.

10 piezas:1 fresa de cada una de las siguientes clases: cilíndrica 6 x 16 / 12 x 25, esférica 10 x 9 / 12 x 10, esferocilíndrica 6 x 18 / 12 x 25, ovalada en punta 6 x 18 / 12 x 25, ovalada radio 6 x 18, cónica radio 12 x 30. Medidas = Ø cabeza x longi-tud de la cabeza mm.

Aplicación

Para acero de construcción, acero fino y metales no férri-cos. Para el arranque de ma-terial rápido y agresivo en superficies y materiales maci-zos. Adherencia especial en los bordes, p. ej en el rebar-bado. Muy apropiado para la mecanización de costuras de soldadura.

44234 …

Contenido Dentado €

10 piezas Combicut 228,20 101

44238 - 44240

Fresas MD forma cilíndrica (ZYA)

I

dentado 3 Plus dentado 4 dentado 5

Ø cabeza x Ø mango Longitud 44238 … 44239 … 44240 …

longitud mm total mm mm € € € 6 x 16 6 55 26,00 106 31,20 106 26,00 106 8 x 20 6 60 36,10 107 43,30 107 36,10 107 10 x 20 6 60 41,10 109 48,40 109 41,20 109 12 x 25 6 65 52,50 111 63,50 111 52,50 111 16 x 25 6 65 67,10 113 80,70 113

44238 - 44240

44234

(10)

44.10

44

44283 - 44285

Fresas MD forma cónica en punta (SKM)

I

ISO 7755/11+DIN 8033-4.

longitud mm mm total mm € € 6 x 13 3 43 17,90 103 17,90 103 6 x 18 6 55 29,00 104 29,00 104 10 x 20 6 60 35,20 105 35,20 105 12 x 25 6 65 53,70 106 53,70 106

44283 - 44285

44266 - 44270

Fresas MD forma ovalada punta (SPG)

I

ISO 7755/7+DIN 8033-9.

Dentado 1 Dentado 3 Plus Dentado 4 Dentado 5

Ø cabeza x Ø mango Longitud 44266 … 44268 … 44269 … 44270 …

longitud mm mm total mm € € € € 3 x 7 3 37 16,20 101 16,20 101 16,20 101 3 x 13 3 43 16,20 102 16,20 102 16,20 102 6 x 13 3 43 17,50 103 17,90 103 17,90 103 6 x 18 6 55 29,00 104 33,00 104 29,00 104 10 x 20 6 60 47,40 105 47,40 105 57,10 105 47,40 105 12 x 25 6 65 54,90 107 54,90 107 65,80 107 54,90 107 16 x 30 6 70 75,50 111 92,80 111

44266 - 44270

44272 - 44273

Fresas MD forma de llama (B)

I

longitud mm mm total mm € €

6 x 13 3 43 19,60 102

12 x 30 6 70 61,80 104

44272 - 44273

44274

Fresas MD forma cónica radio (KEL)

I

DIN 8033-5.

Alu Ø cabeza x Ø mango Longitud 44274 …

Longitud mm mm total mm €

12 x 30 8 70 82,20 105

44274

44257 - 44259

Fresas MD forma esférica (KUD)

I

ISO 7755/4+DIN 8033-8.

dentado 3 Plus dentado 4 dentado 5

Longitud mm mm total mm € € € 3 x 2,0 3 33 16,20 101 16,20 101 16,20 101 4 x 3,0 3 34 19,60 102 19,60 102 19,60 102 6 x 5,0 3 35 19,60 104 19,60 104 19,60 104 6 x 5,4 6 45 25,30 105 30,30 105 25,30 105 8 x 7,0 6 47 29,00 106 33,60 106 29,00 106 10 x 9,0 6 49 30,00 107 34,70 107 30,00 107 12 x 10,8 6 50 41,10 108 48,40 108 41,10 108 16 x 14,3 6 54 54,80 110 67,10 110 54,80 110

44257 - 44259

44260 - 44265

Fresas MD forma ovalada radio (RBF)

I

DIN 8033-10.

Alu Dentado 3 Plus Dentado 5

Longitud mm mm total mm € € €

6 x 13 3 43 17,90 102 17,90 102

12 x 25 8 65 65,10 107 56,60 107

(11)

44.11 Surtido de muelas con mando NDW (Ø mango 3 mm)

44300

F

Modelo 10 piezas, 1 x cilíndrica de cada medida: 4 x 3 / 6 x 10 / 8 x 10 / 10 x 13, 1 x ovalada punta de cada medida: 5 x 10 / 8 x 10, 1 x esférica de cada medida: 4 x 4 / 6 x 6 / 8 x 8, 1 x esferocilíndrica 10 x 13.

Medidas = Ø x Altura. Forma muy estable, gran resistencia en los bordes, ancho de viru-tas óptimo, larga vida útil, ve-locidad de corte recomenda-da 10-30 m/seg.

Aplicación

Para la construcción de mol-des y herramientas, especial-mente para trabajos de

rectifi-cado fino y trabajos de rebar-bado, mecanización de bor-des, aceros templados. Calidad

Composición: N = corindón normal, D = corindón espe-cial rojo oscuro, W = corin-dón monocristal blanco. 44300 … Contenido € 10 piezas 18,10 101

44300

44289

Fresa angular MD (WKN)

I

ISO 7755/12+DIN 8033-7. Con dentado frontal.

Dentado 5 Ø cabeza x Ø mango Longitud 44289 …

Longitud mm mm total mm €

3 x 7 3 37 16,20 101

44289

Las muelas con mango se caracterizan por su capacidad de extracción constante y re-flexionada, así como por su larga vida y la excelente calidad conseguida en la superfi-cie de la pieza de trabajo. La concentricidad exacta evita las marcas de vibraciones, po-sibilita el trabajo tranquilo, cuida las máqui-nas motrices y no perjudica la salud del usuario. Con relación al tipo de grano, ta-maño del mismo, grado de dureza y ad-herencia, las muelas con mango son espe-cialmente apropiadas para su utilización en los casos detallados en la tabla. Las muelas con mango pueden utilizarse universalmen-te para el rectificado de bordes y plano.

Abrasivo

Corindón especial (NDW) Corindón especial (EK) Corindón mixto (HK) para materia prima de acero para herramientas acero, fundición acero, fundición, metales

no ferrosos,

templado plásticos (duros) GFK

Granulación (de - hasta) fina (grano 100) fina (grano 46-100) hasta

gruesa (grano 24-60)* gruesa (grano 24-46)

Grado de dureza duro/muy duro medio blando/medio

Aglutinante cerámico cerámico cerámico/resina sintética

V = m/seg. (rectificado de bordes) aprox. 10-30 aprox. 25-40 aprox. 30-50 V = m/seg. (rectificado plano) aprox. 10-30 aprox. 15-25 aprox. 25-35

Aplicación rectificar rectificar rectificar

N° Cat. 44300 - 44304 44305 - 44342 44350 - 44355

* a mayor sea la muela más grueso el grano

V = m/seg.: Velocidad periférica recomendada en m/seg.

44300 - 44355 Muelas con mango EN 12413

Velocidad periférica recomendada

La velocidad periférica se muestra en el diagrama mediante la línea diagonal azul.

La vertical correspondiente al diámetro de la herramienta cruza la velocidad periférica indicada (diagonal). Desde ahí se lee en el margen izquierdo de la horizontal el número de revoluciones correspondientes para la amoladora y la máquina en min-1_.

Ejemplo: - Ø muela 20 mm,

- Velocidad periférica recomendada 15 - 40 m/s, - N° revoluciones: 14.000 - 38.000 min-1_.

En materiales con desprendimiento difícil de virutas se recomiendan velocidades periféricas bajas, dado que con ellas aumenta la capacidad amoladora de la muela con mango.

D = Diámetro de la herramienta Vc = Velocidad periférica

(12)

44.12

44

44305

Surtido de muelas con mango EK (Ø mango 3 mm)

I

Modelo

Granulación fina, 15 piezas, 2 x cilíndricas de cada me-dida: 5 x 10 / 8 x 10 / 16 x 4, 1 x cilíndrica de cada medi-da: 4 x 8 / 6 x 13 /

8 x 2 / 10 x 13 / 13 x 3, 1 x ovalada punta de cada medida: 3 x 6 / 8 x 16, 1 x esferocilíndrica 5 x 10, 1 x esférica Ø 5. Medidas = Ø x altura.

Calidad

Corindón especial, rosa.

44305 …

Contenido €

15 piezas 31,70 101

44305

44310 - 44315

Muelas con mango EK (Ø mango 3 mm)

Calidad

44310 Forma cilíndrica 44315 Forma esférica

44310

Ø Cilindro x Altura44310 … mm € 4 x 8 1,65 105 5 x 10 1,65 106 6 x 10 1,65 107 8 x 16 1,65 109 Esférica Ø 44315 … mm € 6 1,91 101 8 1,91 102 13 1,91 104

44315

44317

Muelas cilíndricas con mango EK (Ø mango 3 mm)

I

Calidad

Ø x altura 44317 … mm Granulación € 4 x 8 gruesa 60 2,09 104 4 x 8 fina 100 2,09 105 5 x 10 gruesa 60 2,09 106 5 x 10 fina 100 2,09 107 6 x 13 gruesa 60 2,21 109 6 x 13 fina 100 2,21 110 8 x 16 gruesa 46 2,12 115 8 x 16 fina 80 2,12 116

44317

Muelas con mango NDW (Ø mango 3 mm)

F

Modelo

Forma muy estable, gran resi-stencia en los bordes, ancho de virutas óptimo, larga vida útil, velocidad de corte reco-mendada 10-30 m/seg.

Aplicación

Para la construcción de mol-des y herramientas, especial-mente para trabajos de rectifi-cado fino y trabajos de rebar-bado, mecanización de bor-des, aceros templados. Calidad

Composición: N = corindón normal, D = corindón espe-cial rojo oscuro, W =

corin-dón monocristal blanco. 44301

Forma cilíndrica 44302

Forma ovalada punta. 44303

Forma esférica 44304

Forma esferocilíndrica.

Cilíndrica Ovalada punta Esférica Esferocilíndrica

Ø x altura 44301 … 44302 … 44303 … 44304 … mm € € € € 4 x 4 2,37 101 4 x 8 2,05 102 5 x 10 1,94 101 6 x 6 2,80 102 6 x 10 2,05 103 8 x 8 2,48 103 8 x 10 1,94 105 2,80 102 10 x 13 1,94 108 2,48 101

44303

44304

44302

44301

44301 - 44304

NUEVO

(13)

44.13 44320

Surtido de muelas con mango EK (Ø mango 6 mm)

Modelo 5 x cilíndrica 5 x 10 / 8 x 16 / 13 x 3 / 13 x 25 / 25 x 10 mm, 1 x cónica 13 x 13 mm, 2 x esféricas Ø 6 / 8 mm, 1 x taza, cónica 20 x 19,5 mm, 1 x centro 60° 13 x 20 mm (todas las medidas Ø x altu-ra).

Calidad

44320

44320 …

Contenido €

10 piezas 24,00 101

44322

Surtido de muelas con mango EK (Ø mango 6 mm)

I

Modelo

Granulación gruesa, 10 pie-zas, 1 x cilíndrica de cada medida: 10 x 13 / 13 x 20 / 20 x 6 / 20 x 13 / 20 x 25, 1 x esférica Ø 16, 1 x esferocilíndrica 20 x 25, 1 x conocilíndrica 20 x 25, 1 x ovalada punta 13 x 20, 1x cono 20 x 20. Medidas = Ø x altura. Calidad

44322 …

Contenido €

10 piezas 22,70 101

44322

44325

Muelas cilíndricas con mango EK (Ø mango 6 mm)

Calidad

Ø x Altura 44325 … mm € 4 x 8 1,65 103 5 x 10 1,65 104 6 x 10 1,65 105 8 x 16 1,65 107 10 x 20 1,76 111 10 x 32 2,14 112 13 x 3 1,61 114 13 x 20 2,07 116 13 x 25 2,07 117 16 x 4 1,72 119 16 x 20 2,00 121 16 x 32 2,21 122 Ø x Altura 44325 … mm € 16 x 40 2,74 123 20 x 6 1,80 124 20 x 40 2,86 129 25 x 10 1,95 131 25 x 32 2,91 134 32 x 8 2,37 135 32 x 20 2,69 136 32 x 40 3,50 138 40 x 10 2,48 139 40 x 20 2,91 140 50 x 10 2,74 142 50 x 20 3,50 143

44325

44327

Muelas cilíndricas con mango EK (Ø mango 6 mm)

I

Calidad

Ø x Altura 44327 … mm Granulación € 4 x 8 gruesa 60 2,09 103 4 x 8 fina 100 2,09 104 5 x 10 gruesa 60 2,09 105 5 x 10 fina 100 2,09 106 6 x 13 gruesa 60 2,21 107 6 x 13 fina 100 2,21 108 8 x 16 gruesa 46 2,12 114 8 x 16 fina 80 2,12 115 10 x 20 gruesa 46 2,48 120 10 x 20 fina 80 2,48 121 10 x 32 gruesa 46 3,01 124 10 x 32 fina 80 3,01 125 Ø x Altura 44327 … mm Granulación € 13 x 3 gruesa 60 2,21 126 13 x 3 fina 100 2,21 127 13 x 20 gruesa 46 7,11 131 13 x 20 fina 80 2,58 132 13 x 25 gruesa 46 2,86 133 13 x 25 fina 80 2,86 134 16 x 4 gruesa 46 2,21 138 16 x 4 fina 80 2,21 139 16 x 20 gruesa 30 2,64 143 16 x 20 fina 60 2,64 144 16 x 32 gruesa 30 3,01 145 16 x 32 fina 60 3,01 146

44327

(14)

44.14

44

44342

Muelas cónicas huecas con mango EK (Ø mango 6 mm)

I

Calidad

Ø x altura 44342 … mm Granulación € 20 x 16 gruesa 30 3,23 101 20 x 16 fina 60 3,23 102 25 x 20 gruesa 30 3,50 103 25 x 20 fina 60 3,50 104 32 x 25 gruesa 24 4,20 105 32 x 25 fina 46 4,31 106 40 x 32 gruesa 24 5,01 107

44342

44337

Muelas esféricas con mango EK (Ø mango 6 mm)

I

Calidad

Ø x Altura 44337 … mm Granulación € 5 gruesa 60 2,43 102 5 fina 100 2,43 103 8 gruesa 46 2,58 104 8 fina 80 2,58 105 13 gruesa 46 2,80 108 13 fina 80 2,80 109 Ø x altura 44337 … mm Granulación € 20 gruesa 30 3,66 112 20 fina 60 3,66 113 25 gruesa 30 4,53 114 25 fina 60 4,53 115 32 gruesa 24 5,22 116 32 fina 46 5,22 117

44337

44340

Muelas cónicas huecas con mango EK (Ø mango 6 mm)

Calidad

Ø mayor x altura 44340 … mm € 20 x 19,5 2,43 101 25 x 24,0 2,69 102 Ø mayor x altura 44340 … mm € 32 x 29,0 3,12 103 40 x 36,0 3,87 104

44340

44330

Muelas cónicas con mango EK (Ø mango 6 mm)

Calidad

44330

Ø x altura 44330 … mm € 16 x 32 2,69 102 20 x 32 2,86 105 Ø x altura 44330 … mm € 20 x 40 3,29 106 25 x 70 4,63 107

44332

Muelas cónicas con mango EK (Ø mango 6 mm)

I

Calidad

Ø x altura 44332 … mm Granulación € 16 x 45 gruesa 46 4,96 108 16 x 45 fina 80 4,96 109 20 x 32 gruesa 30 3,87 112 20 x 32 fina 60 3,87 113 20 x 40 gruesa 30 4,46 114 20 x 40 fina 60 4,46 115 25 x 70 gruesa 30 6,13 120

44332

44335

Muelas esféricas con mango EK (Ø mango 6 mm)

Calidad

44335

Ø 44335 … mm € 6 1,95 101 8 1,95 102 13 1,95 104 Ø 44335 … mm € 20 2,86 106 25 3,66 107 32 4,20 108

(15)

44.15

AWN/H blanda ADW/L media

Ø cabeza x 44350 … 44355 …

Altura cabeza mm Granulación € €

8 x 16 gruesa 46 2,43 150 2,43 150 10 x 20 gruesa 46 2,74 166 10 x 32 gruesa 46 3,29 168 13 x 25 gruesa 46 3,12 182 16 x 32 gruesa 30 3,29 199 3,29 199 20 x 25 gruesa 30 3,17 220 20 x 40 gruesa 30 4,20 222 4,20 222

AWN/H blanda ADW/L media

Ø cabeza x 44350 … 44355 …

Altura cabeza mm Granulación € €

25 x 25 gruesa 30 3,77 234 25 x 32 gruesa 30 3,98 237 32 x 16 gruesa 24 3,60 244 32 x 32 gruesa 24 4,53 246 40 x 20 gruesa 24 4,03 253 50 x 13 gruesa 30 4,36 257 50 x 25 gruesa 24 5,49 258

44350 - 44355

Muelas cilíndricas con mango HK (Ø mango 6 mm)

I

44350 AWN/H blando Modelo Aglutinante cerámico. Aplicación

Rectificado blando, muy cómodo. Calidad Corindón mixto (blanco/azul). 44355 ADW/L medio Modelo

Aglutinante de resina sintéti-ca.

Aplicación

Gran capacidad de extrac-ción, permanece abierto, uso universal.

Calidad

Corindón mixto (marrón oscuro).

44350

44355

44364

44364 - 44366

Muelas cilíndricas con mango Poliflex

®

I

Aplicación

P. ej. para acero de trabajo en frío y en caliente, fundición fi-na de acero, acero de cons-trucción, acero fino, acero re-sistente al ácido, chapas de acero fino, fundición de acero fino, acero inoxidable, bronce, cobre, latón, fundición de la-tón y bronce.

44364 Modelo

Aglutinante caucho, rectifica-do blanrectifica-do.

Aplicación

Preparación para el pulido y esmerilado de metal no

ferro-so. También para aluminio, aleaciones forjables de alumi-nio, fundición de aluminio. Velocidad periférica recomen-dada < 12-20 m/s.

Calidad

Corindón especial rosa (EK).

44365 Modelo

Aglutinante cuero, mayor cali-dad superficial y larga duraci-ón.

Aplicación

Preparación para el pulido y redondeado de cantos. Velocidad periférica recomen-dada < 15-30 m/s.

Calidad

Corindón especial blanco (EK).

44366 Modelo

Aglutinante poliuretano, blan-do, elástico, rectificado frío, se adapta a los contornos. Aplicación

Para la mecanización suave de superficies, mateado unidi-reccional, limpieza, trabajo previo a la limpieza, desoxida-do, trabajos sencillos de des-barbado.

Velocidad periférica recomen-dada < 10-15 m/s.

Calidad

Carburo de silicio 000 (SIC).

EK rosa EK blanco SIC verde

Altura de la cabeza mm Granulación mm mango mm € € €

8 x 12 120 3 30 4,84 112 4,84 109 7,32 107 10 x 15 120 6 40 4,84 118 4,84 114 15 x 25 120 6 40 4,96 128 4,96 123 20 x 30 120 6 40 6,13 132 6,13 127 10,50 111 25 x 25 120 6 40 5,82 134 5,82 129 30 x 30 120 6 40 8,60 136 8,60 131

44365

44366

N° revoluciones de trabajo para las herramientas Poliflex

®

En el diagrama están representadas las velocidades de corte a través de las rectas diagonales.

La vertical correspondiente al diámetro de la herramienta se cruza con la ve-locidad de corte dada (diagonal). A la altura de este punto de corte se lee en el margen izquierdo de la horizontal el N° de revoluciones recomendado pa-ra el diámetro seleccionado de la herpa-ramienta Poliflex®_{en min}-1_.

Ejemplo:

Muelas cilíndricas con mango Poliflex®_{, corindón especial rosa, 15 mm de Ø,}

velocidad periférica recomendada = < 12 - 20 m/s,

campo de revoluciones de la máquina recomendado = < 15.500 - 26.000 min-1_.

D = Diámetro de la herramienta Vc= Velocidad periférica

(16)

44.16

44

44375

Muelas de pulido de fieltro (Ø mango 6 mm)

Aplicación

Para el refinado de superfi-cies de piezas de trabajo pre-viamente amoladas. Utiliza-ción en unión de la pasta para pulir especial N° Cat. 43141 y N° Cat. 44380 - 44381.

Nota:

N° Cat. 44375 120 con tala-dro de 6 mm de Ø, sin mandril de sujeción. Ø cabeza x long. 44375 … Forma aprox. mm € cilíndrica 10 x 15 3,34 101 cilíndrica 25 x 30 5,92 105 esférica Ø 10 3,39 107 esférica Ø 12 3,98 108 esférica Ø 20 6,13 109 Ø cabeza x long. 44375 … Forma aprox. mm € ovalada punta 12 x 20 3,07 111 cónica radial 25 x 30 6,13 118 arandela 40 x 10 4,10 120 mandril de sujeción – 2,07 126

44375 126

44375 120

44375 107-109 44375 111

44375 101-105

44375 118

43141

Gracias a su excelente elasticidad, las muelas de pulido de fieltro en unión con la pasta para pulir (N° Cat. 43141), (N° Cat. 44380 - 44381) son apropiadas también para pulir moldes especialmente complicados, como p. ej. moldes a presión y de inyección, herramientas de embutición, de presión y de corte, matrices para trabajo en frío, estampacio-nes rodamientos, husillos, cilindros, calibres, etc.

44375 - 44377 Muelas de pulido

Abrasivo

Fieltro con pasta para pulir

Para material de acero, fundición, metales no férreros Granulación (desde - hasta) microfina (con pasta grano 1200) hasta

muy gruesa (con pasta grano 90) Grado de dureza muy blanda

V = m/seg. aprox. 5-10

Aplicación Pulir

N° Cat. 44375 - 44377

V = m/seg.: Velocidad periférica recomendada en m/seg.

44376

Muelas de fieltro (Ø mango 3 mm)

I

Aplicación

Especialmente en el sector de pulido con gran abrillanta-do en unión con la pasta para pulir especial N° Cat. 43141 y N° Cat. 44380 - 44381.

Gra-cias a los diferentes diámetros y formas, también pueden pu-lirse piezas de trabajo con geometrías complicadas. Fá-cil de perfilar.

Ø cabeza x Long. N° revoluciones 1/min. 44376 … Forma long. mm mango mm recomendado 1/min. €

cilíndrica 6 x 10 40 16.000-32.000 4,31 101 cilíndrica 8 x 10 40 12.000-24.000 4,41 102 cilíndrica 10 x 14 40 10.000-20.000 4,84 103 ovalada punta 8 x 12 40 12.000-24.000 4,58 104 ovalada punta 10 x 18 40 10.000-20.000 5,06 105 ovalada punta 12 x 18 40 8.000-16.000 5,49 106 esférocilíndrica 8 x 12 40 12.000-24.000 4,58 107 esférocilíndrica 10 x 14 40 10.000-20.000 4,84 108

44376 101-103

44376 104-106

44376 107-108

(17)

44.17 44377

Muelas de pulido de fieltro (Ø mango 6 mm)

I

Aplicación

Especialmente en el sector de pulido con gran abrillanta-do en unión con la pasta para pulir especial N° Cat. 43141 y N° Cat. 44380 - 44381. Gra-cias a los diferentes diámetros

y formas, también pueden pu-lirse piezas de trabajo con geometrías complicadas. Per-filado fácil.

44377 102-104 Modelo

Con taladro frontal, por lo que se puede utilizar perfec-tamente para el rectificado frontal. El taladro frontal impi-de la acumulación impi-de restos de material.

Ø cabeza Long. N° revoluciones 1/min. 44377 … Forma long. mm mango mm recomendado 1/min. € cilíndrica 10 x 14 40 10.000-20.000 5,17 101 cilíndrica 15 x 20 40 6.000-12.000 7,42 102 cilíndrica 20 x 25 40 5.000-10.000 9,00 103 cilíndrica 25 x 30 40 4.000-8.000 11,10 104 ovalada punta 10 x 18 40 10.000-20.000 5,49 105 ovalada punta 15 x 20 40 6.000-12.000 6,56 106 ovalada punta 15 x 30 40 6.000-12.000 7,42 107 ovalada punta 20 x 25 40 5.000-10.000 8,60 108 esférocilíndrica 15 x 20 40 6.000-12.000 6,56 109 esférocilíndrica 20 x 25 40 5.000-10.000 8,40 110 esférocilíndrica 25 x 30 40 4.000-8.000 10,40 111 cónica radial 15 x 20 40 6.000-12.000 6,46 112 cónica radial 20 x 25 40 5.000-10.000 8,40 113 cónica radial 25 x 30 40 4.000-8.000 10,40 114 cónica radial 30 x 35 40 3.000-6.000 14,00 115 gota 10 x 14 40 10.000-20.000 5,27 116 angular 20 x 16 40 5.000-10.000 9,00 117

44377 101

44377 102-104

44377 105-108

44377 109-111

44377 112-115

44377 116

44377 117

44380

Barritas de pasta para pulir

I

Modelo

Anchura x Profundidad x Altu-ra 70 x 50 x 140 mm.

Aplicación

Aplicación en unión con mue-las de fieltro (N° Cat. 44375-44377).

44380 …

Modelo Aplicación Color €

pasta de prepulido acero + acero inoxidable verde 11,30 101 pasta de prepulido aluminio+ latón gris 6,46 102 pasta de prepulido metal no feroso marrón 8,10 103 pasta de pulido de gran brillo todos los metales rosa 9,10 104 pasta de pulido de gran brillo plástico beige 15,50 105

44380

44381

Pastas de pulido adiamantadas

I

Aplicación

Para mecanizar prácticamen-te todo tipo de maprácticamen-teriales, p. ej. piedra, metal duro, acero, cerámica y vidrio. La extrema-damente alta concentración de las pastas para pulir adia-mantadas garantiza el trabajo

rápido y racional. La selección de la granulación se orienta en primer lugar en la calidad de la superficie exigida. Si se utilizan pastas para pulir adi-amantadas, al principio debe-ría utilizarse la pasta más bur-da. Si se precisa mejorar mu-cho la superficie, se han de utilizar varias granulaciones,

unas tras otras, cada vez más finas, realizando entremedio limpiezas profundas. Aquí no hay que olvidar que al cambi-ar el tamaño del grano se ha de utilizar un portador nuevo, limpio (p.ej. espiga o disco de fieltro). Contenido Color de 44381 … Granulación g la tapa € D 30 = gruesa 5 marrón 114,70 101 D 30 = gruesa 20 marrón 231,40 102 D 15 = media 5 azul 114,70 103 D 15 = media 20 azul 231,40 104 D 7 = fina 5 rojo 114,70 105 D 7 = fina 20 rojo 231,40 106

D 3 = muy fina 5 verde 114,70 107

D 3 = muy fina 20 verde 231,40 108

(18)

44.18

44

11 V 9 12 V 9 12 A 2/45°

D x X x U x H T E Concentración 44500 … 44501 … 44502 …

Guarnición mm mm mm Granulación Aglutinante granulado € € €

Diamant 100 x 2 x 10 x 20 35 10 D 126 PHT C 75 (3,3 ct/cm3_{) 238,40} ₁₀₃ CBN 100 x 2 x 10 x 20 35 10 B 126 PHT 4.1 C 75 (3,3 ct/cm3_{) 339,00} ₁₀₉ Diamant 100 x 2 x 10 x 20 20 10 D 126 PHT C 75 (3,3 ct/cm3₎ _234,70 ₁₁₂ CBN 100 x 2 x 10 x 20 20 10 B 126 PHT C 75 (3,3 ct/cm3₎ _293,80 ₁₁₃ Diamant 125 x 2 x 10 x 20 25 10 D 64 PHT C 50 (2,2 ct/cm3₎ _326,00 ₁₁₄ Diamant 125 x 2 x 10 x 20 25 10 D 126 PHT C 75 (3,3 ct/cm3₎ _353,00 ₁₁₅

44500 - 44502

Muelas huecas - diamante y CBN

I

Modelo

Aglutinante de resina sintéti-ca.

Aplicación

Especialmente para rectificar (afilar) metales duros - (adia-mantados) y herramientas de HSS (CBN = Cubic boron nitride/Nitruro de boro cristali-no cúbico) en todas las amo-ladoras habituales. Universal para el rectificado seco y mo-jado (El rectificado momo-jado es especialmente recomenda-ble).

Granulación D/B 126: Para rectificado de acabado. Granulación D 64: Para rectificado fino.

Aglutinante PHT: Especial para el rectificado en seco de alto rendimien-to, es decir -rectificado frío-también sin refrigerante. Aglutinante PHT 4.1: Para la máxima capacidad de extracción. Duración extrema-damente larga. Para rectifi-cado seco y mojado. Velocidad periférica reco-mendada

Diamante:

Rectificado en mojado aprox. 20-35 m/seg., rectificado en se-co aprox. 15-20 m/seg. CBN:

Rectificado en mojado aprox. 25-45 m/seg., rectificado en se-co aprox. 18-32 m/seg.

Nota:

La concentración de grano indica la cantidad de grano en quilates (ct) por unidad de vo-lumen (cm3_{) de la guarición} de la muela.

I

Modelo Forma cilíndrica, A = mango rebajado, N = mango no rebajado. Ventajas: Larga vida y man-tenimiento del perfil. Tiempos de mecanización cortos. Re-ducción de los tiempos auxi-liares. No se producen de-sperfectos en las piezas pro-vocados por el calor, pues las temperaturas de rectificado son bajas. Nivel de calidad homogéneo para gran canti-dad de piezas de trabajo.

44385

Muelas con mango - dia-mante

Aplicación

Para mecanizar metal duro (sinterizado, comprimido no sinterizado, vidrio, cerámica (también cerámica para inge-niería), porcelana, capas de protección contra el desgaste, ferrita, silicio, grafito, carbón para electricidad, materiales sintéticos duroplásticos, plá-sticos reforzados con fibra de vidrio, piedra natural y artifi-cial, materiales refractarios, etc. en amoladoras de taladro interior y coordinadas.

Velocidad periférica reco-mendada: mojado 20 m/seg., seco 15 m/seg. Calidad Granulación D 126. 44390

Muelas con mango - CBN Cubic boron nitride (Nitruro de boro cristalino cú-bico).

Aplicación

Para mecanizar acero rápido, acero para herramientas, ace-ro cementado, aceace-ro para acero-damientos de bolas, acero al cromo etc. en amoladoras de taladro interior y coordinadas.

Velocidad periférica reco-mendada:

mojado 30 m/seg., seco 20 m/seg. Calidad

Granulación B 126.

44385 - 44390

Muelas con mango - diamante y CBN

44385 - 44390

Diamante CBN D x T S Forma L2 L4 44385 … 44390 … mm mm mango mm mm € € 1,0 x 4 3 A 36 9 8,70 103 9,50 103 1,6 x 4 3 A 36 10 10,30 107 10,90 107 2,0 x 4 3 A 36 10 10,80 109 11,80 109 2,6 x 4 3 A 36 14 11,20 113 12,40 113 3,0 x 4 3 A 36 19 12,00 115 13,10 115 3,5 x 5 3 N 45 – 11,80 116 12,90 116 4,0 x 5 3 N 45 – 13,40 117 13,50 117 4,5 x 5 3 N 45 – 12,70 118 13,90 118 5,0 x 5 3 N 45 – 14,70 119 16,20 119 5,5 x 6 3 N 44 – 15,80 120 17,20 120 Diamante CBN D x T S Forma L2 L4 44385 … 44390 … mm mm mango mm mm € € 6,0 x 6 6 A 54 19 16,80 121 18,30 121 7,0 x 8 6 N 52 – 18,60 123 20,60 123 8,0 x 8 6 N 52 – 21,40 125 23,40 125 9,0 x 8 6 N 52 – 23,20 126 10,0 x 8 6 N 52 – 24,90 127 27,40 127 12,0 x 8 6 N 52 – 29,40 129 32,30 129 13,0 x 10 6 N 50 – 34,80 130 14,0 x 10 6 N 50 – 37,10 131 15,0 x 10 6 N 50 – 41,00 132 45,00 132 18,0 x 10 6 N 50 – 47,90 134 20,0 x 10 6 N 50 – 50,40 136 55,30 136 H X U T 70° E 11 V 9 D D H X U T 45° E 12 V 9 D H U X E S T 12 A 2/45°

(19)

44.19 44550

Muelas abrasivas para rectificado previo

Modelo

Recto, aglutinación cerámica, tipo de aglutinante V 42, dure-za 36 P.

Aplicación

Para talleres. Para el rectifi-cado previo de acero normal, hierro, etc.

Calidad

Corindón normal (NK).

Nota:

Muelas abrasivas de otras di-mensiones suministrables por pedido.

44550

NK/Grano 36 Ø muela x anchura x 44550 … taladro mm € 150 x 20 x 15 23,20 101 150 x 20 x 32 23,20 102 175 x 25 x 32 35,00 103 175 x 25 x 51 35,00 104 200 x 20 x 32 38,20 105 NK/Grano 36 Ø muela x anchura x 44550 … taladro mm € 200 x 25 x 15 46,90 106 200 x 25 x 20 44,80 107 200 x 25 x 32 46,00 108 200 x 25 x 51 44,80 109 200 x 32 x 51 50,80 110 NK/Grano 36 Ø muela x anchura x 44550 … taladro mm € 250 x 32 x 51 79,80 111 300 x 40 x 25 116,80 112 300 x 40 x 76 110,40 113

44552 - 44556

Muelas abrasivas para el rectificado de acabado

Modelo

Recto, aglutinación cerámica, tipo de aglutinante V 42.

Nota:

Muelas abrasivas de otras di-mensiones suministrables por pedido.

44552 Aplicación

Dureza M Para talleres. Para el rectificado de acabado de acero normal, hierro, etc. Calidad

Corindón normal (NK).

44554 Aplicación

Dureza K. Para el rectificado final de acero templado y aceros rápidos de alto rendi-miento.

Calidad

Corindón especial (EK).

44556 Aplicación

Dureza Jot. Para el rectifica-do de acabarectifica-do de fundición gris, metales duros, aluminio, porcelana, piedra natural y ar-tificial y costuras de soldadura. Calidad

Carburo de silicio 000 (SIC).

44552

NK /Grano 60 EK/Grano 60 SIC/Grano 80

Ø muela x anchura x 44552 … 44554 … 44556 … taladro mm € € € 150 x 20 x 15 23,20 301 25,40 101 29,60 101 150 x 20 x 32 23,20 302 25,40 102 29,60 102 175 x 25 x 32 35,00 303 38,40 103 44,80 103 175 x 25 x 51 35,00 304 38,40 104 44,80 104 200 x 20 x 32 38,50 305 40,30 105 49,20 105 200 x 25 x 15 46,40 306 51,00 106 59,40 106 200 x 25 x 20 44,80 307 49,00 107 57,20 107 200 x 25 x 32 44,80 308 49,00 108 57,20 108 200 x 25 x 51 44,80 309 49,00 109 58,90 109 200 x 32 x 51 50,80 310 55,50 110 64,60 110 250 x 32 x 51 78,10 311 82,60 111 96,20 111 300 x 40 x 25 116,80 312 127,60 112 149,60 112 300 x 40 x 76 110,40 313 121,10 113 141,50 113

44556

44554

44560

Modelo Por pares. Aplicación

Para la reducción del Ø tala-dro de la muelas N° Cat. 44550-44556. Se necesitan dos reductores por muela.

Reductores para muelas abrasivas

Par Ø exterior Ø interior 44560 … mm mm € 20 12 0,97 101 20 16 0,97 102 32 15 0,97 103 32 16 0,97 104 Par Ø exterior Ø interior 44560 … mm mm € 32 20 0,97 105 51 32 0,97 106 76 51 2,26 107

44560

44601

Muelas desbastadoras (metal)

0

Modelo

Acodado, reforzado con fibra de vidrio, estructura abierta, taladro de 22,2 mm de Ø, velocidad de trabajo máx. 80 m/seg. Disco duro con gran rendimiento de arranque de virutas con gran dureza en los bordes.

Aplicación

Para la mecanización de metal en amoladoras angulares de número de revoluciones alto. Para mecanizar aceros estruc-turales y de construcción.

44601

Ø x anchura 44601 … mm € 115 x 6 1,00 101 125 x 6 1,31 102 180 x 8 1,94 104 230 x 8 3,52 106

(20)

44.20

44

44615 - 44617

Muelas desbastadoras (metal)

I

Modelo

Acodado, aglutinante de resi-na sintética reforzada con fi-bra de vidrio, taladro de 22,2 mm de Ø, velocidad de traba-jo máx. 80 m/seg.

44615

Muela de dureza media Tipo A 30 P

Aplicación

Para la mecanización de ace-ro y hierace-ro de fundición (fundi-ción esferoidal y gris) con gran potencia abrasiva y larga duración. Aplicación univer-sal.

44617 Muela dura Tipo A 24 R Aplicación

Para la mecanización con gran potencia de rectificado y larga duración. Para la meca-nización de costuras de sol-dadura, trabajos de desbarba-do y mecanización de bordes.

44615

A 30 P A 24 R Ø x anchuraN° revoluciones 44615 … 44617 … mm máx. 1/min. € € 115 x 4,1 13.300 3,60 101 115 x 7,2 13.300 2,43 101 3,50 102 125 x 7,2 12.200 3,07 102 4,68 104 178 x 7,2 8.600 3,87 103 5,70 106 178 x 8,3 8.600 5,11 104 6,35 107 230 x 7,2 6.600 6,78 105 8,60 108

44617

Muelas desbastadoras (Alu)

44611

9

Disco semiduro tipo RS 24 Modelo

Acodado, reforzado con fibra de vidrio, estructura abierta, taladro de 22,2 mm de Ø, ve-locidad de trabajo máx. 80 m/seg. Rectificado fácil con larga duración y gran capaci-dad de extracción.

Aplicación

Para todo tipo de metales no férricos engrasantes como aluminio, cobre, cinc, plomo y estaño y sus aleaciones como bronce, latón, fundición roja. Para rectificar salientes, cos-tras de fundición, costuras de soldadura, rebabas y bordes.

44611

Ø x Anchura N° revoluciones 44611 … mm máx. 1/min. € 115 x 6 13.285 3,55 101 125 x 6 12.200 4,15 102 180 x 6 8.600 6,03 104

44630

9

Muela de dureza media Tipo RS 38

Modelo

Acodado, reforzado con fibra de vidrio, estructura abierta, taladro de 22,2 mm de Ø, ve-locidad de trabajo máx. 80 m/seg. Rectificado fácil con larga duración y excelente des-prendimiento de virutas. Exento de hierro y azufre.

Aplicación

Para aceros resistentes al óxi-do y a los ációxi-dos como Inox, V2A, Coracid, Nirosta,

fundici-ón de acero termorresistente (aceros GX), aceros para muelles, todos los aceros estructurales y para

herra-mientas. Para rectificar cantos, rebarbar y limpiar costu-ras de soldadura.

Muelas desbastadoras (acero fino)

44630

Ø x Anchura N° revoluciones 44630 … mm máx. 1/min. € 115 x 6 13.285 3,17 101 125 x 6 12.200 3,66 102 180 x 6 8.600 5,32 103 180 x 8 8.600 6,03 104 230 x 6 6.600 9,60 105 230 x 8 6.600 11,30 106

44606 - 44609

Muelas desbastadoras (metal)

9

Modelo

Acodado, reforzado con fibra de vidrio, estructura abierta, taladro de 22,2 mm de Ø, ve-locidad de trabajo máx. 80 m/seg.

Aplicación

Para la mecanización de ace-ro en amoladoras angulares muy revolucionadas.

44606

Muela de dureza media Tipo RS 2

Modelo

Con gran potencia de arran-que de virutas y gran resisten-cia en los bordes.

Aplicación

Para la mecanización de ace-ros estructurales y de cons-trucción, aceros finos sin ale-ar y aleados así como aceros para herramientas.

44609

Universal estándar Tipo KSM Modelo

Modelo duro de larga vida. Aplicación

Aplicación universal en la me-canización de metal. semiduro estándar Ø x anchura N° revoluciones 44606 … 44609 … mm máx. 1/min. € € 115 x 6 13.285 2,74 101 2,53 101 125 x 6 12.200 3,50 102 2,86 102 150 x 6 10.185 6,35 103 180 x 6 8.600 7,21 104 3,98 104 semiduro estándar Ø x anchura N° revoluciones 44606 … 44609 … mm máx. 1/min. € € 180 x 8 8.600 8,30 105 4,46 105 180 x 10 8.600 10,60 106 230 x 6 6.600 107 6,46 107 230 x 8 6.600 13,30 108 8,80 108

44606

44609

(21)

44.21 44619 - 44621

Muelas desbastadoras (acero fino)

I

Modelo

Acodado, aglutinante de resi-na sintética reforzado con fi-bra de vidrio, taladro de 22,2 mm de Ø, velocidad de traba-jo máx. 80 m/seg.

Fabricación sin aditamento de material de relleno férricos, de azufre ni con contenido en cloro.

44619

Muela de dureza media Tipo A 30 M

Aplicación

Para la mecanización de ace-ro fino y material con despren-dimiento difícil de viruta con gran potencia de rectificado y larga vida. Aplicación univer-sal.

44621 Muela dura Tipo A 30 N Aplicación

Para la mecanización de ace-ro fino con gran potencia de rectificado y larga vida. Para la mecanización de costuras de soldadura, trabajos de desbarbado y mecanización de bordes.

44619

A 30 M A 30 N Ø x anchura N° revoluciones 44619 … 44621 … mm máx. 1/min. € € 115 x 4,1 13.300 3,98 101 115 x 7,2 13.300 2,69 101 3,87 103 125 x 5,2 12.200 4,79 105 125 x 7,2 12.200 3,44 102 5,22 106 178 x 7,2 8.600 4,36 103 178 x 8,3 8.600 5,70 104 230 x 7,2 6.600 7,54 105

44621

44660 - 44661

9

Modelo

Cónico, semiduro, taladro de 22,2 mm de Ø.

Aplicación

Para todos los rectificados, desde el previo hasta el final. En amoladoras angulares ha-bituales. Velocidad de trabajo máx. 50 m/sec.

Nota:

Utilizar cubierta de protecci-ón! Gran desprendimiento de viruta!

44660 Aplicación

Para rectificar superficies, construcciones y costuras de soldadura. Igualar piezas uni-das con contacto frontal. Para aceros de construcción, ace-ros de aleación y no aleados, aceros para muelles y aceros para temple y revenido. Calidad

Corindón normal.

44661 Aplicación

Para rectificar piedra natural y artificial, biselar bordes, lim-piar piezas de fundición gris, limpiar cuadros de mandos. Para hormigón, piedras refrac-tarias, baldosas, azulejos, clinkeres, arena para moldes. Calidad

carburo de silicio.

metal piedra

Ø mayor x altura N° revoluciones 44660 … 44661 …

Granulación mm Dureza máx. 1/min. € €

24 (gruesa) 110/90 x 55 Q 8.680 10,00 201 10,60 201 36 (media) 110/90 x 55 Q 8.680 10,00 202 60 (fina) 111/90 x 55 Q 8.680 10,00 203

44660

44661

Muelas huecas

44800 - 44801

Discos de tronzar pequeños

I

Nota:

Amoladoras rectas (de aire comprimido) ver N° Cat. 91500-91503, 92425, 92430.

44800

Muela de dureza media Modelo

Recto, aglutinante de resina sintética reforzado con fibra de vidrio, velocidad de trabajo máx. 80 m/seg. Fabricación sin adición de material de re-lleno de hierro, azufre ni con contenido en cloro.

Aplicación

Aplicación universal para tronzar acero, acero fino, fundición y metales no fé-rreros. Especial para materia-les refractarios, p.ej. en la re-paración de mecanismos de accionamiento en la construc-ción de turbinas. Lo mismo que en la construcción de car-rocerías para tronzar chapas en lugares de difícil acceso.

44801

Perno de sujeción Modelo

Ø mango de 6 mm.

disco perno de sujeción

Ø x anchura Ø agujero N° revoluciones 44800 … 44801 …

mm mm máx. 1/min. € € 30 x 1,1 6 51.000 1,79 101 11,80 101 40 x 1,1 6 38.200 1,94 103 11,80 101 50 x 2,1 6 30.600 2,31 107 11,80 101 65 x 2,1 10 23.500 2,37 112 11,80 103 70 x 2,1 10 21.800 2,64 116 11,80 103 76 x 2,1 10 20.100 2,80 121 11,80 103

44800

44801

(22)

44.22

44

XT20 XT/FT/FTK 67 KSM/KSMK FT/FTK 33 XT/FT/FTK 24 Ø x espesor N° revoluciones 44809 … 44810 … 44814 … 44815 … 44816 … mm Forma máx. 1/min. € € € € € 115 x 1,0 recta 13.285 1,94 101 2,48 201 115 x 1,5 recta 13.285 2,00 102 2,69 203 2,13 103 115 x 2,5 acodada 13.285 2,58 108 115 x 3,0 acodada 13.285 2,31 208 1,38 108 1,72 208 125 x 1,0 recta 12.200 2,10 103 2,80 209 125 x 1,5 recta 12.200 2,26 104 2,80 211 2,48 111 125 x 2,5 acodada 12.200 2,80 116 125 x 3,0 acodada 12.200 2,53 216 1,58 116 1,91 216 150 x 1,5 recta 10.185 2,43 108 150 x 3,0 recta 10.185 2,15 223 180 x 1,5 recta 8.600 2,91 105 3,55 229 3,17 128 180 x 3,0 recta 8.600 4,03 231 1,86 131 3,82 231 4,79 131 230 x 1,9 recta 6.600 4,25 106 5,22 237 4,53 137 230 x 3,0 recta 6.600 5,70 239 2,91 139 5,27 239 4,79 139

Discos de tronzar (metal)

0

Modelo

Velocidad de trabajo máx. 80 m/seg. Reforzado con fibra de vidrio, estructura abierta, taladro de 22,2 mm de Ø. Du-ro con buena duración y corte frío y rápido.

Aplicación

Para tronzar aceros de estructuras y de construcción de gran dureza. Ø x espesor N° revoluciones 44805 … mm Forma máx. 1/min. € 115 x 3 acodada 13.285 0,68 101 125 x 3 acodada 12.200 0,79 102 180 x 3 recta 8.600 0,89 103 230 x 3 recta 6.600 1,31 104

44805

115 + 125 mm 180 + 230 mm

44809 - 44816

Discos de tronzar (metal)

9

Modelo

Reforzado con fibra de vidrio, estructura abierta, taladro de 22,2 mm de Ø, velocidad de trabajo máx. 80 m/seg. 44809

Discos de tronzar de alto rendimiento extrafinos Tipo XT20

Modelo

Muy duro, con corte muy alto, delgadez milimétrica, preci-sión milimétrica, sin marcas de vibraciones, sin rebabas, silencioso, frío, con larga vida. Aplicación

Para separar materiales maci-zos, tubos, perfiles, chapas, aceros para muelles y aceros para herramientas. 44810

Discos de tronzar de alto rendimiento tipo XT/FT/FTK 67

Modelo

Duración muy larga y corte especialmente frío. Aplicación

Para tronzar chapas, tubos, perfiles y materiales macizos. Corta sin esfuerzo todo tipo de hierros.

44814

Muela de dureza media Tipo KSM/KSMK Modelo

Buenas propiedades de tronza-do y alto estándar de rendi-miento.

Aplicación

Para su aplicación universal en la mecanización de metal. 44815

Semiduro especial Tipo FT/FTK 33 Modelo

Larga duración y corte frío y rápido.

Aplicación

Para tronzar aceros de estructuras y de construcción de gran dureza.

44816

Disco de dureza media tipo XT/FT/FTK 24 Modelo

Separa los materiales más di-fíciles, larga vida útil. Aplicación

Muy apropiado para tronzar aluminio, aleaciones de alu-minio, cobre, latón, bronce y otros metales engrasantes no férreros. 115 x 3 + 125 x 3 mm

44810

44814

44815

44816

44805

44809

(23)

44.23 44806 - 44807

Discos de tronzar (metal)

I

Modelo

Aglutinante de resina sintética reforzado con fibra de vidrio, taladro de 22,2 mm de Ø, ve-locidad de trabajo máx. 80 m/seg.

Aplicación

Para separar chapas, mate-riales de perfiles y macizos de acero.

44806

Muela de dureza media Tipo A 24/46/60 P Aplicación

Larga duración y tronzado rá-pido (universal). 44807 Muela dura Tipo A 24/30/46/60 S Aplicación Espesor 1,0 mm: Separación rápida y práctica-mente sin rebabas (p.ej. cha-pas).

Espesor 1,6/1,9/2,4/2,9 mm: Larga duración y tronzado rá-pido (universal).

44806

115 x 2,4 + 125 x 2,4 mm

44807

A 24-60 P A 24-60 S

Ø x espesor N° revoluciones Tamaño 44806 … 44807 …

mm Forma máx. 1/min. grano € €

115 x 1,0 recta 13.300 60 1,66 105 2,80 104 115 x 1,6 recta 13.300 46 1,61 106 2,69 105 115 x 2,4 recta 13.300 30 2,43 106 115 x 2,4 acodada 13.300 46/30 1,43 107 2,43 107 125 x 1,0 recta 12.200 60 1,94 109 3,23 109 125 x 1,6 recta 12.200 46 1,94 110 3,07 110 125 x 2,4 recta 12.200 46 111 2,80 2,67 125 x 2,4 acodada 12.200 46/30 1,66 111 2,80 112 178 x 1,6 recta 8.600 46 2,71 112 3,53 115 178 x 2,9 recta 8.600 24 2,00 113 4,53 116 230 x 1,9 recta 6.600 46 3,80 114 5,27 119 230 x 2,9 recta 6.600 24 2,86 115 6,78 120

Discos de tronzar (acero fino)

44825

0

Modelo

Disco muy duro con buenas propiedades de tronzado. Su composición responde a las prescripciones laborales en la construcción de reactores. Ta-ladro de 22,2 mm de Ø, velo-cidad de trabajo máx. 80 m/seg.

Aplicación

Discos de tronzar sin hierro ni azufre para su aplicación especial en la construcción de reactores y para separar aceros finos de aleación, de aleación alta e inoxidables, chapas, tubos, perfiles y ma-teriales macizos. Ø x espesor N° revoluciones 44825 … mm Forma máx. 1/min. € 115 x 1,0 recta 13.285 2,05 101 115 x 1,5 recta 13.285 2,05 102 125 x 1,0 recta 12.200 2,37 103 125 x 1,5 recta 12.200 2,37 104 150 x 1,5 recta 10.185 2,91 105 180 x 1,5 recta 8.600 3,01 106 230 x 1,9 recta 6.600 4,31 107

44825

44820

Discos de tronzar (acero fino)

Ø x espesor N° revoluciones 44820 … mm Forma máx. 1/min. € 115 x 1,0 recta 13.285 2,48 301 115 x 1,5 recta 13.285 2,69 302 115 x 3,0 acodada 13.285 2,53 303 125 x 1,0 recta 12.200 2,80 304 125 x 1,5 recta 12.200 2,80 305 Ø x espesor N° revoluciones 44820 … mm Forma máx. 1/min. € 125 x 3,0 acodada 12.200 2,69 306 180 x 1,5 recta 8.600 3,55 307 180 x 3,0 recta 8.600 4,41 308 230 x 1,9 recta 6.600 5,22 309 230 x 3,0 recta 6.600 5,70 310

44820

115 x 3 + 125 x 3 mm

44820 301

9

Tipo FT/FTK 38 INOX Modelo

Disco muy duro con buenas propiedades de tronzado. Su composición responde a las prescripciones laborales en la construcción de reactores. Agujero 22,2 mm Ø, veloci-dad de trabajo 80 m/seg. Aplicación

Discos de tronzar sin hierro ni azufre para su aplicación especial en la construcción de reactores y para tronzar aceros finos aleados, de alea-ción alta y aceros inoxidables, chapas, tubos, perfiles y ma-teriales integrales.
