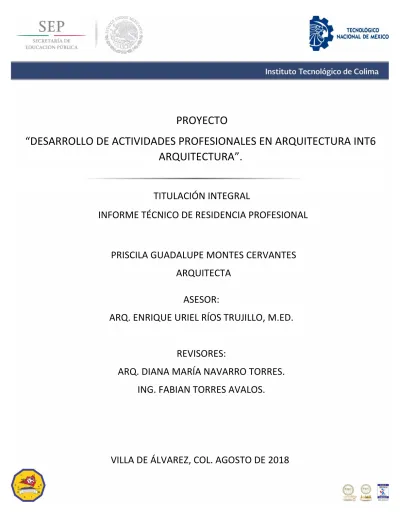

TITULACIÓN INTEGRAL
INFORME TÉCNICO DE RESIDENCIA PROFESIONAL
PROYECTO
“
DESARROLLO DE ACTIVIDADES PROFESIONALES EN ARQUITECTURA INT6
ARQUITECTURA
”
.
PRISCILA GUADALUPE MONTES CERVANTES
ARQUITECTA
ASESOR:
ARQ. ENRIQUE URIEL RÍOS TRUJILLO, M.ED.
REVISORES:
ARQ. DIANA MARÍA NAVARRO TORRES.
ING. FABIAN TORRES AVALOS.
DEDICATORIA
El presente trabajo se dedica primeramente a Dios, por haberme brindado la capacidad de cumplir con cada reto que se me presentó en el transcurso de la carrera, por darme la fuerza para no darme por vencida an te las adversidades y llegar a donde estoy.
A mis padres José Montes Chávez y Guillermina Cervantes Bonilla, porque simplemente sin ellos no podría haber concluido mis estudios, por su apoyo económico, su paciencia, pero lo más importante su amor incondici onal que siempre estuvo presente para darme esos ánimos que muchas veces necesité. A mi familia porque siempre estuvieron al pendiente de mi formación académica. Mis amigos quienes también me enseñaron que solamente algunos son los que prevalecen siempre a lo largo de este camino.
A Pedro Eduardo López Rocha porque fue quién más soportó mis momentos de estrés, mis cansancios, quejas, enojos, pero también alegrías de mis logros, escuchándome pacientemente, apoyándome siempre y dándome ánimos para poder culminar con esta etapa.
1
RESUMEN
Este documento expone el desarrollo de las actividades realizadas durante mi Residencia Profesional llamada “DESARROLLO DE ACTIVIDADES PROFESIONALES EN ARQUITECTURA EN INT6 ARQUITECTURA” durante el periodo Enero – Junio 2018.
Aquí se documenta la participación personal en diversos proyectos arquitectónicos durante mi residencia, en donde se explican diversas etapas y colaboraciones de lo antes mencionado.
Cuenta con un marco teórico, que abarca conceptos con su significado de los trabajos específicos de la rama de la Arquitectura que fueron utilizados de manera personal durante mi estancia en la empresa.
ÍNDICE
INTRODUCCIÓN ... 1
DESCRIPCIÓN DE LA EMPRESA ... 2
ORGANIGRAMA DE LA EMPRESA ... 3
PROBLEMAS A RESOLVER ... 4
OBJETIVOS ... 5
JUSTIFICACIÓN ... 6
MARCO TEÓRICO ... 7
DESCRIPCIÓN DE LAS ACTIVIDADES REALIZADAS ...10
RENDERIZADOS PARA EVENTOS SOCIALES ...10
QUALTOP OFICINAS ...19
REMODELACIÓN DE HABITACIÓN CIUDAD DE MÉXICO ...22
GRUPO PASTA ...24
TORRE DEPARTAMENTAL CAOBAS ...25
TORRE NEREA ...33
FRASCATI ...49
PUNTO FLOR ...54
COYAUA ...57
CONCLUSIÓN ...78
COMPETENCIAS DESARROLLADAS Y/O APLICADAS ...79
1
INTRODUCCIÓN
El programa de estudios de la carrera de Arquitectura del Instituto Tecnológico de Colima tiene como requisito final de su currícula la Residencia Profesional, la cual es parte fundamental para el desarrollo del alumno, ya que marca la culminación de su formación académica y otorga su primer acercamiento con el área laboral.
Este documento plasma la evidencia de mi trabajo realizado durante mi residencia profesional comprendida en el periodo Enero – Junio 2018, bajo la tutela del asesor interno el Arquitecto Enrique Uriel Ríos Trujillo y mi asesor externo el Arquitecto Erick Andremar Sánchez García, director general de la empresa: INT6 ARQUITECTURA ubicada en la ciudad de Guadalajara , Jalisco., con domicilio en Amado Nervo 746 colonia Ladrón de G uevara, con un horario de 9:00 de la mañana a 6:30 de la tarde de Lunes a Viernes.
2
DESCRIPCIÓN DE LA EMPRESA
INT6 ARQUITECTURA se encuentra ubicada en la ciudad de Guadalajara , con domicilio en Amado Nervo 746, colonia Ladrón de Guevara. Su director general es el Arquitecto Andremar Sánchez egresado del Instituto Tecnológico de Colima, quien se dedica al diseño y cons trucción de edificaciones predominando las de tipo habitacional, ejecutiva, comercial y recreativa. Sus diseños se caracterizan por ser minimalistas con un toque tradicional, creando una sensación de calidez en los espacios, generados por pequeños detalles visuales. Busca siempre el aprovechamiento de los espacios, la circulación limpia y las vistas con las que se cuenten. Trata de plasmar una sincronía con los materiales y los colores en cada uno de los espacios, diseñando también sus propios muebles.
Tiene también un lado artístico, ya que ha hecho trabajos para eventos sociales, grabación de videos y presentaciones muy ilustradas, aplicando conocimientos básicos de la arquitectura.
3
El área de trabajo es un espacio que recién se ha adquirido, p ero que poco a poco se le irán haciendo mejoras para darle una presentación más a decuada con la arquitectura y el diseño.
ORGANIGRAMA DE LA EMPRESA
Es una empresa con más de tres años de experiencia, la cual comenzó con sus oficinas en cafés, departam entos y sitios en donde pudieran reunirse y conectar sus computadoras. Tiene poco tiempo que se hizo la adquisición del actual espacio de trabajo. Ahí mismo se tiene la colaboración de dos interioristas y otras empresas llamadas Punto Vivo y Momoto, dedicadas a la construcción e interiorismo, empresas que tienen poco tiempo, pero con muchos proyectos entregados, en ejecución y algunos más en puerta.
La relación con los compañeros de trabajo es muy solidaria, pues lo que uno no sabe, alguien más se lo enseñ a, y se brinda la ayuda a cualquier persona que lo necesite. Todos son jóvenes, así que es muy tranquilo trabajar aquí, ponemos música y se hace lo posible porque el estrés no se haga presente en las oficinas. Erick Andremar Sánchez Garcia. Director General Priscila Guadalupe Montes Cervantes
Auxiliar de Proyectos
Daniela Vera Godinez
Auxiliar de Proyectos
Valeria Monroy Venegas
4
PROBLEMAS A RESOLVER
En la residencia se reali zaron diversas actividades relacionadas con la elaboración de proyectos arquitectónicos , los cuales se describen a continuación.
Dibujo arquitectónico:
Elaboración de planos arquitectónicos, propuestas arquitectónicas, plantas, fachadas, alzados, cortes y demás, junto con la elaboración de planos del proyecto ejecutivo, los cuales son:
o Planos de albañilería.
o Planos de acabados.
o Planos de instalaciones hidráulicas, sanitarias, eléctricas, aire acondicionado, y especiales.
o Planos de plafones.
o Planos de herrerías y sus detalles.
o Planos de ventanerias y sus detalles.
o Planos de cancelería y vidrio y sus detalles.
Postproducción:
Elaboración de renders de los proyectos, así como la generación de modelos en 3D de los proyectos que sirvieron como base para la estructuración de estos.
Ejecución y apoyo en supervisión de obra:
5
OBJETIVOS
El objetivo general de la Residencia Profesional que lleva por nombre
“Desarrollo de Actividades Profesionales en Arquitectura en INT6 ARQUITECTURA” fue:
Poner en práctica los conocimientos adquiridos durante nuestro desarrollo académico mediante un proyecto teórico pr áctico que permitió fortalecer dichos conocimientos y agregar nuevos adquiridos mediante la experiencia en la realización de proyectos reales de construcción.
OBJETIVOS ESPECIFICOS
o Aplicar en situaciones reales los conocimientos adquiridos fortaleciendo cada uno de ellos, teniendo un panorama más amplio sobre cómo manejar el proceso de construcción de una obra comenzando por la planificación preliminar, el trato con los clientes, la rea lización del proyecto ejecutivo y su ejecución, al igual que las cotizaciones y la obtención de los recursos para llevarla a cabo.
o Adquirir nuevos conocimientos y experiencias en el ámbito laboral donde se tengan que cumplir las actividades y los tiempos p reestablecidos con la ejecución de la obra.
o Desarrollar la capacidad para solucionar los problemas que puedan surgir dentro del grupo de trabajo relacionado con la construcción de la obra y los diferentes inconvenientes o errores que puedan existir al momento de estar plasmando las indicaciones marcadas en los planos.
6
JUSTIFICACIÓN
Durante nuestra formación académica cada etapa que culminamos es una base o complemento para la siguiente, pero al final todo se resume en el campo laboral dentro de situaciones reales.
La Residencia Profesional tiene como finalidad mostrar l os conocimientos y habilidades que se adquirieron a lo largo de la carrera , dándonos la oportunidad de poner en práctica todo lo aprendido dentro de las aulas escolares, de tener ese primer acercamiento con la realidad laboral sin tener aún una responsabilidad en su totalidad ya que continuamos siendo asesorados por personas con más conocimiento y experiencia en una área específica, convirtiéndose en nuestros maestros para enseñarnos la manera de aplicar nuestros conocimientos y sumarle nuevos.
7
MARCO TEÓRICO
La Arquitectura es la disciplina o arte encargado de planificar, diseñar y levantar edificios. Desde esta perspectiva, es correcto decir que la arquitectura influye considerablemente en la existencia humana, al dedicarse a la construcción de las viviendas y espacios donde ésta se desarrolla continuamente. No obstante, al catalogarla como arte, es menester señalar que además debe considerarse que la arquitectura tiene una finalidad estética y expresiva. Para muchos expertos, la Arquitectura nació entonces como una necesidad, derivada del cambio del modo de vivir.
Hoy en día, la Arquitectura se considera como una de las disciplinas esenciales para el desarrollo racional de las ciudades con la colaboración de las nuevas tecnologías en el ámbito constructivo, contemplando factores sociales, históricos, sustentables, económicos, funcionales y estéticos que impacten favorablemente en la calidad de vida de los ciudadanos.1
Diseño conceptual
Consiste en obtener una solución a un problema de diseño planteado a partir de las especificaciones, requisitos y necesidades planteadas. Además, se cataloga como el conjunto de tareas encaminadas a obtener una solución a un problema planteado a partir de las especificaciones, requisitos y necesidades, sintetizando la solución en forma de conceptos expresados en forma de esquemas procedido por una investigación de mercado, que justifica la decisión de emprender el desarrollo del nuevo proyecto.2
Proyecto arquitectónico
Conjunto de informaciones y diagramas que permiten detallar, en algún tipo de soporte, cómo será una obra que planea llevase a cabo. Estos proyectos incluyen gráficos, e squemas, planos e informaciones que se presentan en
1 Obtenido de https://www.definicionabc.com/general/arquitectura.php
8
formato impreso y/o digital. También pueden incluir maquetas y otras clases de representaciones.3
CAD
Diseño asistido por computadora. Sistema informático destinado a asistir al diseñador en su tarea específica. El CAD atiende prioritariamente aquellas tareas exclusivas del diseño, tales como el dibujo técnico y la documentación de este, pero normalmente permite realizar otras tareas complementarias relacionadas principalmente con la presentación y el anál isis del diseño realizado. 4
Render
Es una imagen digital que se crea a partir de un modelo o escenario 3D realizado en algún programa de computadora especializado, cuyo objetivo es dar una apariencia realista desde cualquier perspectiva del modelo. Este modelo se comete a diversos procesos, que, con el uso de técnicas de texturizado de materiales, iluminación, distribución, así como técnicas fotográficas, crean una serie de efectos ópticos que se asemejan a una situación específica en el mundo real, dando como resultado una imagen fotorrealista, es decir, que aparenta ser una fotografía. Los programas más utilizados son: 5
Autodesk 3DS Max SketchUp
Vray
Lumion, entre otros.
Supervisión de obra
La supervisión de obras tiene como atribuciones principales d irigir los procedimientos que hay que seguir para llevar a cabo una obra de
3 Obtenido de https://definicion.de/proyecto-arquitectonico/
9
construcción. La supervisión de las obras forma parte de las funciones administrativas de la dirección y del control e implica revisar que el trabajo sea realizado de acuerdo con lo establecido en planos y especificaciones constructivas para contribuir a que se cumplan los objetivos del proyecto.6
Elevación arquitectónica
Es la representación plana de la fachada de un edificio, un lado de una máquina o de un objeto, mediante proyecc ión geométrica ortogonal, sin tener en cuenta la perspectiva, conservando este todas sus proporciones. El alzado se obtiene mediante proyección paralela del elemento a representar, siendo esta perpendicular al plano de proyección. El alzado es una de las representaciones principales del sistema diédrico, junto con la planta; también se emplea el alzado lateral, como dibujo auxiliar.7
Proyecto Ejecutivo
Es un conjunto de estudios generados por un equipo multidisciplinario, abarcando los estudios preliminare s, de factibilidad, proyecto arquitectónico, estructural, obra civil e instalaciones.8
Plano arquitectónico
Es aquel que se caracteriza por representar arquitectura, sea esta como detalle arquitectónico o como espacio arquitectónico. Puede ser expresado en planta, alzado, sección, perspectiva o perspectiva axonométrica.9
6 Obtenido de https://www.arquigrafico.com/supervision-de-obra-su-importancia-en-la-construccion 7 Obtenido de https://es.wikipedia.org/wiki/Alzado
10
DESCRIPCIÓN DE LAS ACTIVIDADES REALIZADAS
INICIO DE LA RESIDENCIA PROFESIONAL
En mi estadía en INT6 ARQUITECTURA, el principal proyecto arquitectónico de la Residencia fue la Torre Departamental Caobas en Playa del Carmen, pero también se me asignaron diversos trabajos colaborativos que a continuación se describen detalladamente.
RENDERIZADOS PARA EVENTOS SOCIALES
CASA CLEMENTINA Y BARBERINI
El primer proyecto en el que se trabajó fue en un modelado de un salón de eventos llamado Casa Clementina. Este modelado fue para una clienta llamada Renata Esquivel, quien se dedica a organizar eventos sociales, para lo cual el Arquitecto Andremar realiza renders con las especificaciones que se le dan, como es el tipo de silla que se utilizará, la decoración, colores, flores y estilos de telas que se necesitarán para las mesas o decoración del salón.
El trabajo se inició con un trazado sencillo del salón en Autocad, ahí se acomodan las sillas y las mesas, colocando las distancias en las cuales estarán situadas, también la pista de baile y sus medidas, la ubicación del DJ y en ocasiones algunos detalles especiales, como son jardines colgantes o alguna otra cosa.
11
Una vez teniendo el Layout se pasa el plano a SketchUp para hacer el modelado en 3D. En este caso, se tenía modelado del salón de una boda anterior, así que solo se reacomodaron las mesas, el tamaño de la pista de baile, y el back de novios. Todos los elementos se deben de poner con el material por separado para que al momento en que se pasa a Lumion para
renderizarse los materiales queden en el lugar correcto donde van.
Una vez realizado el modelado en SketchUp se exporta ba a Lumion en donde se le dan texturas más reales para gen erar los renders. Y por último se le dan los últimos retoques en Photoshop. En este proyecto solo colaboré con la modificación del Layout y el modelado, reacomodando las mesas, el nuevo estilo de sillas, los centros de mesa y el back de novios.
IMAGEN 3: CENTRO DE PISTA DE BAILE
12
También para la misma clienta se realizó una propuesta para una pista de baile redonda, con el fondo gris con un diseño floral en color blanco. Junto con una modificación de un Layout de otro salón de eventos llamado Barberini en donde solo se hizo el cambio de una medida de un jardín colgante, el cual solo se movió un metro.
IMAGEN 5: LINEAS PUNTEADAS JARDIN MODIFICADO.
13
Para la misma clienta Renata Esquivel, se generaron otros Layouts para bodas, con los cuales se realizó el mismo procedimiento de los anteriores, la creación del sembrado de mesas, las especificaciones para el modelo en 3D generado en Sketcup, el renderizado y edición en Photoshop.
En las imágenes de la 7 a la 11, se aprecia el procedimiento que se realiza para la generación de los renders finales, como primer paso, la generación del Layout con la distribución de las mesas, el modelado en Sketchup, la renderización en Lumion o V-Ray y la edición en Photoshop .
IMAGEN 7: DISTRIBUCION DE MESAS
14
IMAGEN 9: CENTRO DE PISTA CON PROPUESTA DE DISEÑO (IMAGEN 6).
IMAGEN 10: VISTA LATERAL DERECHA DEL LOCAL.
15
De igual manera se realizó el mismo procedimiento para otra boda el día 28 de Abril en un residencial campestre llamado Coyaua ubicado en Tapalpa , Jalisco. El procedimiento se muestra en las imágenes 12 a la 16.
IMAGEN 12: DISTRIBUCION DE MESAS.
16
IMAGEN 15: VISTA FRONTAL DE LA PISTA.
IMAGEN 14: IMAGEN DE LA PISTA Y SU CENTRO DECORATIVO.
17
El último proyecto en el que se trabajó fue para una boda en Barberini el día 2 de Junio, en el cual se siguió el mismo procedimiento que en los anteriores, en el modelado en Sketchup, la post producción en Lumion y la edición en Photoshop. Imágenes 17 a la 21.
IMAGEN 17: LAYOUT BARBERINI 2 DE JUNIO.
18
IMAGEN 19: VISTA DE LA PISTA DE BAILE.
IMAGEN 20: VISTA DEL ACCESO.
19
QUALTOP OFICINAS
El trabajo que continuó fueron unas oficinas llamadas Qualtop, una remodelación en el segundo piso del edificio que lleva por nombre Ciudad Creativa Digital ubicada en el domicilio Dr. Baeza Alzaga & Calle Independencia, Zona Centro, 44100 Guadalajara . En este proyecto participé dibujando la remodelación en los planos arquitectónicos y detallando algunas cosas del modelado en SketchUp. Se generó un plano en donde se acomodaron los muebles existentes junto con la propuesta de muebles nuevos (imagen 22), diseñados también por el Arquitecto Andremar y la Arquitecta Valeria Monroy, apreciando en la imagen 23 el plano arquitectónico final y los
renders en las imágenes 24 a la 26.
20
Las correcciones fueron realizadas ya por los arquitectos, junto con el proyecto ejecutivo y el proyecto imagen, para eso se hicieron varias reuniones, incluso yo asistí a una de ellas, se anotaban los pendientes y ahí se les daba la solución o se corregían, mismas correcciones que se plasmaban en los planos. En este proyecto hubo varias indicaciones de lo que se podía hacer y no, debido a que el proyecto fue en un piso de un edificio ya constru ido y se debían respetar algunos detalles del diseño.
21
IMAGEN 24: COCINA.
IMAGEN 25: SALA DE JUNTAS.
22
REMODELACIÓN DE HABITACIÓN CIUDAD DE MÉXICO
El siguiente proyecto se trató de una remodelación de un cuarto para unas niñas en la Ciudad de México, mi colaboración fue ir complementando los planos de la propuesta arquitectónica, puesto que el cliente ya había realizado un levantamiento previo en planta y solo se anexó el plano de la propuesta y detalles de presentación de los planos en AutoCAD (imagen 27), alzados y vistas de la recamara, las cuales se aprecian en la s imágenes 28 a la 30. También se trabajó el modelado en 3D y la edición en Lumion para los
renderizados.
23
IMAGEN 28: VISTA GENERAL DE LA RECAMARA.
IMAGEN 29: VISTA DEL MEZZANINE.
24
GRUPO PASTA
Otro de los proyectos en los que colaboré se llamó Grupo Pasta, trató de una remodelación de una panadería, el cual consistió en la demolición de algunos muros e incorporar un archivo, oficinas y una cocina comedor. Mi participación fue modelando un levantamiento arquitectónico previamente realizado en SketchUp. Una vez realizado se exportó a Lumion en donde se generaron los primeros renders de propuesta para que los clientes se dieran una idea de cómo quedarían los espacios (imagen 31 y 32).
IMAGEN 31: INTERIOR DE LA PANADERIA (OFICINAS).
25
TORRE DEPARTAMENTAL CAOBAS
En el proyecto principal Torre Departamental Caobas, se hicieron modificaciones en las plantas arquitectónicas y la elevación del modelado en SketchUp.
Se hicieron algunas modificaciones sobre cambios de espacios y el ajuste de algunos otros, estos cambios se realizaron debido a que se busca ba generar espacios limpios y circulaciones abiertas en las que se t uviera una ventilación natural y vistas al exterior, aprovechando que se encuentra en una zona de playa, y favoreciendo a la construcción para que no sea caliente y a la vez un tanto bioclimático aprovechando los factores naturales.
En la imagen 3, se puede apreciar el concepto de inspiración para la creación de la torre, imagen que transmite tranquilidad y serenidad con sus trazos limpios y algunos detalles que hacen el espacio agradable tanto para la vis ta como para la estancia en él. Adjuntándose los planos arquitectónicos de la imagen 34 a la 37 y los alzados de la imagen 38 a la 41.
26 IDFHUREHF
27
28 AFIERJGIJEIG
29
30
IMAGEN 38: ALZADO FRONTAL.
31
IMAGEN 40: SECCION LONGITUDINAL.
32
Con la modificación de las plantas arquitectónicas, se pudo generar el primer modelo base como se puede apreciar en la imagen 42, en donde se puede ver de manera más clara la estructura de la edificación, c ómo se proyectaron los pisos en la torre y lo más atractivo del edificio, el Roof Garden; se hizo uso de una planta tipo en los pisos restantes del edificio. El único diferente es el piso número 1, que es el de acceso.
En la imagen 43 se aprecia una maqueta volumétrica plasmando la idea principal del diseño exterior.
IMAGEN 42: MODELO DETALLADO DEL EDIFICIO.
33
TORRE NEREA
La Torre Nerea, es un conjunto habitacional vertical, ubicado en Mar Mediterráneo 1064, Country Club, Gua dalajara, Jalisco. El proyecto busca la contemplación, la libertad que promete vivir en las alturas y la delicadeza para recrear atmósferas etéreas. Nerea son dos torres residenciales de departamentos de lujo, inspiradas en la majestuosidad del mar para al canzar perfectas formas en una arquitectura sólida y sutil a la vez.
Grupo Central Park y el reconocido Arquitecto Teodoro González de León realizaron una obra de arte en plenitud, que fusiona la sublime pureza femenina y el estoicismo de una gran arquitec tura.
Se dividen en dos torres, la torre 100 y la torre 200. En la torre 200 se realizó una remodelación del Pent House y la construcción del Roof Garden. En este proyecto se estuvo trabajando en colaboración con el grupo Peninsula, quien se encargó primeramente de todo el diseño y proyecto arquitectónico, por lo tanto, solo se diseñaron algunos espacios y detalles arquitectónicos.
Mi participación en este proyecto tuvo que ver con la creación de dos muebles, con esto me refiero a que se hizo el aprovecha miento de dos espacios que no tenían gran uso, uno de ellos fue en la rec amara principal, en la cual se creó un librero con escritorios, tal y como se aprecia en la imag en 44. Se tomaron las medidas de la planta ya existente y se realizó el modelado en Ske tchup, una vez terminado el diseño en 3D se export ó a Lumion para la creación de los renders.
34
Continuando con el proyecto del Pent House, asistí a supervisiones de obra del Pent House y del Roof Garden, actividades de las cuales se pueden apreciar las imágenes plasmadas en la imagen 46.
IMAGEN 44: DISEÑO DE MUEBLE PARA LA RECAMARA PRINCIPAL.
35
36
Las fotografías que se aprecian en el Collage de la imagen 46, muestran el comienzo de los trabajos en el lugar .
En ese momento yo aun no asistía a supervisiones . Fue hasta que iba más avanzado el proyecto cuando comencé a ir a tomar evidencia fotográfica de los avances, en donde el piso ya estaba nivelado, se estaban empastando los muros de Tablaroca, colocándose también el plafón. Todos estos avances se pueden apreciar en la imagen 47, en el cual también se adjuntaron fotografías del Roof Garden.
Para este proyecto arquitectónico se estuvo trabajando en colaboración con más compañías, algunas desarrollaron el proyecto arquitectónico, otra se encargó del interiorismo, y nosotros una parte de la e jecución de la obra. Existieron algunos problemas con las coladeras que se colocaron en el Roof Garden¸ los cuales se solucionaron, pero después una de las coladeras se tapó y ocasionó que se hicieran filtraciones en algunas de las habitaciones del
Pent House, para lo cual la solución consistió en el cambio de la coladera para que ya no se tapara.
37
38
En la torre 200, se estuvo realizando otro proyecto, el cual consistió en la remodelación del departamento 17. Comenzando con el reacomodo de la planta arquitectónica, en donde se hicieron movimientos de muros, ampliación de la cocina y diseño de muebles interiores.
Primero se hizo la modificación de la planta arquitectónica, e l reacomodo de muros y la aplicación de la plantilla que se maneja dentro de INT6 ARQUITECTURA para darle calidades de línea y una mejor representación a los planos, para que estos sean más fáciles de leer. Se trabajó también con el grupo Peninsula, quienes nos indicaron los materiales a utilizar en los muros interiores y el diseño de la ampliación de la cocina.
A continuación, se puede apreciar la simbología que se aplicó en el plano que se plasma en la imagen 48, donde se señala cuáles fueron los cambios más notorios que se realizaron en la planta arquitectónica.
En esta parte se previeron puertas de salida de emergencias y de servicio. Pero debido a que la puerta daba hacia una recámara, para no quitarle privacidad se decidió clausurar esa puerta y dejar el muro liso.
39
40
Antes de comenzar con el proyecto ejecutivo, fuimos al departamento a realizar un levantamiento fotográfico y corroborar las medidas para que comenzaran a trabajar con el levantamiento del piso que se tenía, puesto que se iba a hacer cambio de piso y se iba a realizar una nivelación con pega piso para la colocación del nuevo. En las imágenes de la 49 a la 51 se puede apreciar el estado que tenía el departamento.
IMAGEN 49: VISTA PANORAMICA DEL DEPARTAMENTO, ACCESO PRINCIPAL Y DE SERVICIOS.
IMAGEN 50: VISTA PANORAMICA DEL COMEDOR Y LA SALA.
41
También en este proyecto se realizó el plano de albañilerías, el que se muestra en la imagen 53. En este plano se hace la representación de todas las medidas de los muros existentes y que existirán en el departa mento, así como de los pasillos y las áreas libres.
De igual forma se trabajó el plano de acabados el cual se aprecia en la imagen 54, indicando en cada espacio el tipo de material y acabado que tendría el muro, colocando tablas de especificaciones en pisos, muros y plafón, del cual se creó un plano por separado el cual corresponde a la imagen número 5 5, más específico indicando canales para iluminación LED, alturas y tipo de terminado.
Se realizó también un plano de detalles de baños , el cual se aprecia en la imagen número 56, en donde se enmarca cada uno de los baños y se realiza un detalle más específico de cada uno de ellos.
Para el espacio de la sala se realizó la propuesta de un librero que se ubicó en todo el muro en el que quedaba la puerta de servic io, con el cual se realizó el mismo procedimiento de edición , con el modelado en Sketchup y su producción en Lumion y Photoshop. (Imagen 52).
42
43
44
45
46
Dentro de este mismo proyecto , al momento en que se mandaron a hacer las cotizaciones para comenzar con su ejecución respecto a la Tablaroca, se hizo una corroboración entre la cotización que nos habían mandado y los planos arquitectónicos que nosotros teníamos. Para esto se tuvo que ir al sitio con el plano, para tomar medidas de cada espacio y cuantificar los metros cuadrados a demoler y cuantos más se necesitaban colocar. Para conocer el metro cuadrado de Tablaroca, se multiplicó lo largo por lo alto y el resultado fue multiplicado por el precio que nos generó la empresa. (imagen 57).
En la imagen número 56 se puede apreciar la cotización que a nosotros se nos hizo llegar y en la imagen número 5 8 se aprecia la cotización que nosotr os hicimos con los datos corroborados.
Al final del proceso arquitectónico se generaron los renders del departamento, los cuales se pueden apreciar de las imágenes 59 a la 61.
47
48
IMAGEN 59: SALA DE ESTAR DEL DEPARTAMENTO 17.
IMAGEN 60: IMAGEN DONDE SE APRECIA EL LIBRERO DISEÑADO.
49
FRASCATI
Con el siguiente proyecto se contó con la colaboración con el despacho de interiorismo Momoto. La propuesta consistió en una remodelación de un restaurante ubicado en la ciudad de León , Guanajuato, con domicilio en Av. Cerro Gordo 201A, Lomas del Campestre.
Para este proyecto se solicitaron los planos que ya existían del lugar para adecuarlos a nuestra plumilla e indicar los cambios que se realizarían en la fachada. También se nos hizo llegar los renders que ya habían generado del interior para darnos una idea de los colores que se estarían usando, el estilo de muebles y la sensación que se quería transmitir, esto se puede apreciar en la imagen 62. Al igual de la primera idea que se tenía sobre el exterior en la fachada, imagen 63.
IMAGEN 62: INTERIOR DEL RESTAURANTE.
50
Los planos de las imágenes 64 y 65 corresponden al estado que tenía el restaurante, antes de las intervenciones.
SJDF ERAHTIE
IMAGEN 64: PLANOS ORIGINALES DEL RESTAURANTE.
51
En la imagen número 66 se aprecia el plano plasmando las proyecciones del nuevo diseño de la fachada, el cual consistió en elevar la altura del volumen de la entrada para darle más importancia a la misma y colocarle alrededor una celosía con un diseño artesanal, generando con la iluminación sombras y áreas iluminadas que hacen un juego con la volumetría de la construcción y en la imagen 68 se aprecia el plano arquitectónico final.
Además de esa modificación se hizo una remodelación en el área de la terraza con el pergolado existente. Este se adecu ó a la misma distancia que nos da el volado que se encuentra en la entrada y generar así una vista más simétrica y uniforme.
En la imagen número 67 se precia un detalle en corte de como iría estructurada la celosía en conjunto con la entrada. La medida de la celosía es de un metro y se agrupan en varias para generar esa vista limpia en la construcción. Las vistas en perspectiva se aprecian en las imágenes de la 69 a la 71.
IMAGEN 66: ALZADO DE LA PROPUESTA EN LA FACHADA.
52
53
IMAGEN 69: IMAGEN DE LA ENTRADA.
IMAGEN 70: IMAGEN DE LA TERRAZA.
54
PUNTO FLOR
Punto Flor es una empresa dedicada al interiorismo y or ganización de eventos, ubicada en la ciudad de Guadalajara con domicilio en calle José María Vigil 2981, Prados Providencia.
Nuestra colaboración con esta empresa fue reciente y se comenzó con la realización de unos renders para un evento de XV años en la ciudad de Veracruz.
Este trabajo, fue un poco más sencillo puesto que ya contaban con el modelado en 3D al cual solo se le hicieron algunas modificaciones.
Una vez que estaba listo el modelo, se exportó a Lumion y se generaron los renders para después estos fueran editados en Photoshop.
La dinámica que se utilizó con ellas fue la asistencia a reuniones. En la primera reunión que tuvimos, nos dieron a conocer el lugar en donde sería el evento, el día y algunos otros detalles de la organización.
La directora de Punto Flor Mariana Brauer y su ayudante generaron un documento en PDF en donde se hace la especificación de cada espacio, color, piso, flores, mobiliario y decoración. Este archivo se nos hizo llegar para poder comenzar con la edición de los renders, mismos que se pueden apreciar e n las imágenes 72, 73 y 74.
Para otro proyecto que se trabajó con Mariana y su ayudante, el cual consistió en la remodelación del interior de un bar llamado EMILIE ubicado en Andares , se siguió el mismo procedimiento antes me ncionado, aunque en ese caso si se realizaron más correcciones al modelo, pero de igual forma se acomodaron los espacios y mobiliario en Sketchup, se renderizó en Lumion y se retocó en Photoshop.
La propuesta se puede observar en los Renders que se pueden apreciar en las imágenes 75, 76 y 77.
55
IMAGEN 72: VISTA LATERAL.
IMAGEN 73: VISTA GENERAL.
56
IMAGEN 75: ÁREA DE LA PISTA DE BAILE.
IMAGEN 76: BAÑO DE MUJERES.
57
COYAUA
El proyecto Coyaua consistió en la creación de una cabaña campestre ubicada en Tapalpa, Jalisco dentro de un fraccionamiento que lleva ese nombre. El predio contaba con vistas a lagos, los cuales se aprovecharon para generar vistas desde las áreas de descanso y sociales, esta área se encuentra en un espacio de mayor privacidad aprovechando las vistas y cuenta con un área para fire pit y picnic.
El terreno tenía hermosos paisajes, para los cuales se hizo la propuesta de colocar follajes con coloridos árboles propios de la región, generando andadores con un diseño propio de la zona.
El material que se propuso nació de la extracción de materiales natural es como la piedra, el adobe, maderas avejentadas y el óxido de la herrería producida por la vida natural.
Para este proyecto se trabajó en colaboración con la Arquitecta Martha Hernández y el grupo en el que ella trabaja. Para darle a conocer el proyecto al cliente, se realizó una presentación en Power Point, en donde se le mostró la vegetación existente, las imágenes conceptuales (imagen 78), vistas del modelo en 3D y los primeros renders.
58
En la imagen 79, se puede apreciar un croquis del lugar en donde se numeran los terrenos, de los cuales a este proyecto le correspondió el número 2, apreciando en la imagen 80 los isométricos conceptuales del volumen de la cabaña.
IMAGEN 79: UBICACIÓN DE LA CABAÑA EN EL NÚMERO 2.
59
A partir de la imagen 81 hasta la 98 se aprecia todo el proyecto ejecutivo, comenzando con las plantas arquitectónicas en la imagen 81, hasta los alzados, planos de albañilerías, de acabados e instalaciones.
60
En las imágenes 81 a la 85 se plasman los alzados de todas las vistas de la cabaña, especificando las medidas de las alturas de cada elemento de la construcción.
61
62
63
64
En la siguiente imagen se parecían los planos de albañilerías, los cuales consistieron en colocar todas las medidas de cada un o de los espacios, muros, puertas y ventanas.
65
Esta imagen corresponde al plano de acabados , en el cual se indicaron los materiales propuestos en cada espacio, muros, pisos y techos.
66
La siguiente imagen muestra el plano de carpinterías, el cual consistió en enmarcar cada mueble de madera y nu merarlos en orden para después hacer los detalles de cada uno, lo cual se puede apreciar en la imagen 89.
67
68
La imagen 90 corresponde al plano eléctrico, donde se realizó toda la distribución del cableado y los focos a utilizar.
69
La imagen 91 corresponde al plano de herrerías, muy similar al de carpinterías ya que de igual forma se enmarcaron los muebles de herrería y su numeraron por orden para después hacer los detalles que se aprecian en la imagen 92.
70
71
La siguiente imagen corresponde al p lano de instalación hidráulica, donde se ubicó todo el recorrido de la tubería, con las piezas y diámetro de las tuberías, generando otro plano de detalles e isométricos, el cual se aprecia en la imagen 94.
72
73
En la imagen 95 se plasmó el plano de instalación sanitaria, donde de igual forma se hizo la distribución de todo el recorrido e igual se generó un plano de detalles de las conexiones, el cual se aprecia en la imagen 96.
74
75
La imagen 97corresponde al plano de ventanerias, el cual consistió en ubicar cada una de las ventanas junto con sus medidas, con lo cual se hicieron los detalles de cada una, mismos que se plasman en el plano 98.
76
77
Para finalizar con el proyecto ejecutivo se generaron los renders de la cabaña, los cuales se aprecian en las imágenes 99 a la 101.
IMAGEN 99: VISTA DE FRENTE.
IMAGEN 100: VISTA LATERAL.
78
CONCLUSIÓN
La realización de la Residencia Profesional me permitió desarrollar los conocimientos adquiridos en el transcurso de mi carrera, teniendo la oportunidad de trabajar e inte ractuar con profesionistas relacionados con el medio, lo que fomentó el trabajo en equipo y favoreció la adquisición de experiencia en el ámbito laboral profesional.
La oportunidad de enfrentarme con problemáticas reales dentro del ramo de la construcción y la participación en el desarrollo de actividades arquitectónicas me permitió tener una visión amplia de cómo se manejan éstas y el trato que se debe generar con las personas, y como se les debe de entregar y plasma r la información para expresar lo que nosotros diseñamos y sea fácil de entender y visualizar para ellos. Además, todo esto reforzó mis conocimientos y aptitudes e hice la adquisición de muchas más como profesionista competitivo y responsable con la capacidad de generar soluciones a problemas futuros dentro del desarrollo de la profesión.
Delegarme proyectos y permitirme participar en cada uno de ellos, me convirtió en una profesional más competente y segura de mis conocimientos. Reforcé mi pensamiento que para obtener grandes resultados siempre será fundamental saber trabajar en equipo, viéndonos como compañeros y no como competencia, pensamiento que lo vi muy claro en las oficinas, puesto que se manejan como una comunidad, que no se celan los proyectos, al contrario, se motivan y apoyan entre sí, para que el proyecto sea de calidad.
79
COMPETENCIAS DESARROLLADAS Y/O APLICADAS
El perfil de egreso generado por el Instituto Tecnológico de Colima enlista varias competencias a desarrollar, las que se muestran a continuación, fueron las que adquirí en el transcurso y culminación de mi carrera.
1.-Diseña proyectos urbano-arquitectónicos de manera integral, para crear el hábitat humano, respetando los marcos normativos del entorno y contexto, aplicando criterios de diseño universal. Lo cual se ve reflejado en el trabajo de la casa COYAUA, ya que se ubica dentro de un fracci onamiento, el cual tiene un reglamento interno tanto de diseño como de las medidas que se deben de respetar y los metros cuadrados de construcción.
2.-Selecciona, aplica y evalúa tecnologías, materiales y sistema constructivos, para la ejecución de obras, considerando su ciclo de vida. Esto se puede ver aplicado en cada uno de los proyectos, aplicado en la selección que se realizó de los materiales adecuados para los proyectos tanto de remodelación como de diseño y construcción de otros, en los cuales, la r elación entre la calidad de los acabados y durabilidad de estos era primordial para obtener el resultado deseado para el proyecto.
3.-Selecciona y diseña estructuras e instalaciones viables y sustentables, para el desarrollo de proyectos urbanos arquitect ónicos. Un ejemplo de esto se puede ver aplicado en el proyecto COYAUA, en el cual se realizó el diseño de las instalaciones para que fueran funcionales para el proyecto, además del apoyo en el diseño y adecuaciones en algunas de las instalaciones de los proyectos que ya estaban como por ejemplo en el departamento 17, Pent House y el Roof Garden de la torre Nerea.
4.-Actúa de manera ética, en su ejercicio profesional para el bienestar de la sociedad y su entorno. Todo esto reflejado en cada uno de los proye ctos que se estuvieron trabajando durante la residencia.
80
81
FUENTES DE INFORMACIÓN
Obtenido de https://www.definicionabc.com/general/arquitectura.php
Obtenido de https://sites.google.com/site/ingenieriadeldiseno/diseno-conceptual Obtenido de https://definicion.de/proyecto-arquitectonico/
Obtenido de https://es.wikipedia.org/wiki/Diseño_asistido_por_computadora Obtenido de https://www.arqing-mexico.com/renders/que-es-un-render/
Obtenido de https://www.arquigrafico.com/supervision-de-obra-su-importancia-en-la-construccion Obtenido de https://es.wikipedia.org/wiki/Alzado
Obtenido de http://fortaingenieria.com/que-es-un-proyecto-ejecutivo Obtenido de https://www.google.com.mx/define-plano-aruquitectonico
