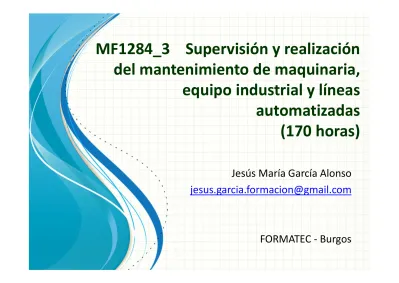

MF1284_3 Supervisión y realización
del mantenimiento de maquinaria,
equipo industrial y líneas
automatizadas
(170 horas)
Jesús María García Alonso
[email protected]
BREVE HISTORIA DE LA ELECTRICIDA
•
BREVE HISTORIA DE LA ELECTRICIDAD:
–
Ámbar
Elektron.
–
Thomas Alva Edison en 1879
bombilla.
BREVE HISTORIA DE LA ELECTRICIDA
• CARACTERISTICAS ELECTROSTATICAS DE LOS CUERPOS
– Cargas iguales se repelen.
– Cargas distintas se atraen.
BREVE HISTORIA DE LA ELECTRICIDA
ESTRUCTURA DE LA MATERIA
• MATERIA: todo aquello que tiene masa y que ocupa un lugar en el espacio.
– Elementos Todos los atomos son iguales. Hidrogeno, Oxigeno, etc..
– Compuestos Formado por varios elementos. Agua H2O.
• MODELO ATOMICO DE BOHR • Electrón: −1,6x10−19 [C].
• Número atómico protones en el núcleo.
• Electrones de valencia
ESTRUCTURA DE LA MATERIA
• MODELO ATOMICO DE BOHR
• Los electrones se colocan en diferentes capas. Cada capa tiene una cuota o número de electrones.
En el átomo de cobre hay 29 protones en el núcleo, balanceados por 29 electrones en órbita. De éstos, la capa K se llena con 2 electrones y la L con 8. Los 19
ESTRUCTURA DE LA MATERIA
• NIVELES DE ENERGIA: CONDUCTORES Y AISLANTES
ESTRUCTURA DE LA MATERIA
ESTRUCTURA DE LA MATERIA
ESTRUCTURA DE LA MATERIA
• LEY DE COULOMB:
– La fuerza de atracción o repulsión entre dos cargas puntuales (cuerpos
cargados cuyas dimensiones son despreciables comparadas con la distancia que las separa) es inversamente proporcional al cuadrado de la distancia que las separa.
ESTRUCTURA DE LA MATERIA
ESTRUCTURA DE LA MATERIA
• POTENCIAL ELECTRICO Y DIFERENCIA DE POTENCIAL
– Debido a la existencia del campo eléctrico, una carga eléctrica tiene la capacidad de efectuar un trabajo al mover a otra carga por atracción o por repulsión POTENCIAL ELECTRICO VOLTIOS DIFERENCIA DE
POTENCIAL.
CONCEPTOS BÁSICOS
• CORRIENTE ELECTRICA:
– Paso ordenado de los electrones por un conductor.
CONCEPTOS BÁSICOS
• Los electrones van del polo negativo al polo positivo Sentido real de la corriente.
• Los primeros investigadores, pensaban que eran los protones los que se movían, del Polo positivo al negativo
CONCEPTOS BÁSICOS
• MEDICION DE CORRIENTE ELECTRICA SERIE.
La pinza amperimétrica me permite medir sin abrir
CONCEPTOS BÁSICOS
• CORRIENTE ELECTRICA:
–
Puede ser :
• Corriente continua Valor constante Vcc. Tensiones < 24 Vdc.
CONCEPTOS BÁSICOS
• CORRIENTE ELECTRICA:
–
Corriente alterna:
•
Valor máximo (Vmax)
•
Frecuencia (F)
•
Periodo (T)
•
Valor instantáneo (Vi)
–
Vi(t)=Vmax*sen(2π*f*t)
•
Valor eficaz (Vef)
–
Vef = Vmax / √2
–
Tipos de corriente alterna:
–
Monofásica.
CONCEPTOS BÁSICOS
• CORRIENTE ELECTRICA:
–
Corriente alterna:
•
Monofásica:
CONCEPTOS BÁSICOS
• La carga eléctrica (q) 1 Culombio (C) equivale a 6,25 x1018 electrones.
• La intensidad (I) I = q /t (A) Amperios.
CONCEPTOS BÁSICOS
CONCEPTOS BÁSICOS
CONCEPTOS BÁSICOS
CONCEPTOS BÁSICOS
• La resistencia (R), ohmios, Ω.
– La resistencia de un material, aumenta con la Temperatura.
» R(T) = Ro(1+αAT)
CONCEPTOS BÁSICOS
•
RESISTENCIAS NO LINEALES
–
Termistores
•
Los termistores son resistores cuya resistencia varía en función de la
temperatura a la cual son sometidos.
•
Existen dos tipos: NTC (Negative
Temperature
Coeficient), en los
cuales la resistencia baja con el aumento de la temperatura; y los PTC,
en los cuales la resistencia aumenta con el aumento de la
temperatura.
–
Fotoresistores
CONCEPTOS BÁSICOS
•
CAIDA DE TENSION EN CONDUCTORES
CONCEPTOS BÁSICOS
CIRCUITOS BÁSICOS
• CIRCUITO SERIE:
• CIRCUITO PARALELO:
RT = R1 + R2
IT = I1 = I 2 VT = V1 + V2
CONCEPTOS BÁSICOS
•
POTENCIA ELECTRICA
• Las resistencias, así como cualquier dispositivo sometido a la circulación de corriente eléctrica, realizan un consumo de energía debido al trabajo de transformación de un tipo de energía en otra en un determinado tiempo.
• James Watt.
• En forma de una expresión matemática se tiene:
CONCEPTOS BÁSICOS
– Energía eléctrica (J o KWh).
» Trabajo desarrollado por unidad de tiempo.
» E = P*t
» 1 KWh = 1000W*3600s = 3.6*106 J.
