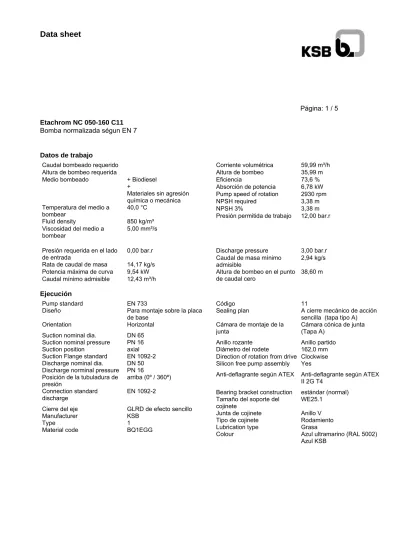

Data sheet
Página: 1 / 5
Etachrom NC 050-160 C11
Bomba normalizada ségun EN 7
Datos de trabajo
Ejecución
Fluid density 850 kg/m³
Viscosidad del medio a
bombear 5,00 mm²/s
Caudal bombeado requerido Corriente volumétrica 59,99 m³/h
Altura de bombeo 35,99 m
Eficiencia 73,6 %
Absorción de potencia 6,78 kW Pump speed of rotation 2930 rpm
NPSH required 3,38 m
NPSH 3% 3,38 m
Presión permitida de trabajo 12,00 bar.r Altura de bombeo requerida
Presión requerida en el lado
de entrada 0,00 bar.r
Rata de caudal de masa 14,17 kg/s Potencia máxima de curva 9,54 kW Caudal mínimo admisible 12,43 m³/h Medio bombeado
Discharge pressure 3,00 bar.r Caudal de masa mínimo
admisible 2,94 kg/s
Altura de bombeo en el punto
de caudal cero 38,60 m
+ Biodiesel +
Pump standard EN 733
Diseño Para montaje sobre la placa de base
Orientation Horizontal
Suction nominal dia. DN 65 Suction nominal pressure PN 16 Suction position axial Suction Flange standard EN 1092-2 Discharge nominal dia. DN 50 Discharge norminal pressure PN 16 Posición de la tubuladura de
presión arriba (0º / 360º)
Connection standard
discharge EN 1092-2
Cierre del eje GLRD de efecto sencillo
Manufacturer KSB
Type 1
Material code BQ1EGG
Código 11
Sealing plan A cierre mecánico de acción sencilla (tapa tipo A) Cámara de montaje de la
junta Cámara cónica de junta (Tapa A) Anillo rozante Anillo partido
Diámetro del rodete 162,0 mm Direction of rotation from drive Clockwise Silicon free pump assembly Yes
Anti-deflagrante según ATEX Anti-deflagrante según ATEX II 2G T4
Bearing bracket construction estándar (normal) Tamaño del soporte del
cojinete WE25.1
Junta de cojinete Anillo V Tipo de cojinete Rodamiento Lubrication type Grasa
Colour Azul ultramarino (RAL 5002)
Azul KSB Materiales sin agresión
química o mecánica Temperatura del medio a
Data sheet
Página: 2 / 5
Etachrom NC 050-160 C11
Bomba normalizada ségun EN 7
Accionamiento, accesorios
Materiales C
Coupling guard type Resistente a las pisadas (ZN3230)
Tamaño de la protección de
acoplamiento A1
Material de la protección de
acoplamiento Acero ST
Tipo de placa de base Perfil en U / placa rebordeada
Baseplate size 1A
Conexión de puesta a tierra con
Tipo de accionamiento Motor eléctrico
Modelo (marca) Siemens
Accionamiento suministrado
por Motor estándar suministrado por KSB - montado por KSB Formato constructivo del
motor B3
Tamaño del motor 132S
Manufacturer Frecuencia 50 Hz Tensión de servicio 400 V Potencia dimensionada P2 7,50 kW Rated current 14,5 A Relación de la corriente de arranque 6,9
Clase de aislamiento F to IEC 34-1 Explosion protection Exde IIC Clase de protección del motor IP55 Coseno phi a plena carga
(4/4) 0,89
Clase de temperatura T4
Versión VIK Yes
Conductor frió PTC 4 termistores Bobinado del motor 400 / 690 V
Number of poles 2
Forma de trabajo triángulo Motor cooling method Surface cooling Flender
Coupling type Eupex N
Carcasa de bomba (101) Acero CrNiMo 1.4571 Tapa de presión (163) Acero CrNiMo 1.4571
Eje (210) Acero CrNiMo 1.4571
Rodete (230) Acero CrNiMo 1.4571
O-Ring (412.1) EPDM 70/80
Nominal size
Anillo partido (502.1) Acero CrNiMo 1.4571 Anillo partido (502.2) Acero CrNiMo 1.4571 Hexagonal head bolt (901.1) Steel 8.8 A 2A Tornillo tapón (903.1) Acero CrNiMo A4 Tuerca (920.4) Acero CrNiMo A4 80
Hoja de curvas
Página: 3 / 5
Etachrom NC 050-160 C11
Bomba normalizada ségun EN 7
0 20 [m³/h] 40 60 80 100 120 20 30 40 [m] 142.0 Qmin 170.0 Qmin 163.0 Qmin A lt u ra d e b o m b e o 0 20 [m³/h] 40 60 80 100 120 1 8 5 [m] NP S H re q u e ri d o 0 20 [m³/h] 40 60 80 100 120 0 50 [%] E fi c ie n c ia 0 20 [m³/h] 40 60 80 100 120 5 10 [kW] Co n s u m o d e p o te n c ia Caudal
Datos de curvas
Corriente volumétrica 59,99 m³/h Altura de bombeo 35,99 m Eficiencia 73,6 %Velocidad de giro Absorción de potencia 6,78 kW
NPSH required 3,38 m
Curve number K1212:308
Diámetro del rodete 162,0 mm Estándar de aceptación Without 2930 rpm
Fluid density 850 kg/m³
Plano de instalación
Página: 4 / 5
Etachrom NC 050-160 C11
Bomba normalizada ségun EN 7
Drawing is not to scale Dimensions in mm
Motor
Placa de base
Connections
Acoplamiento
Peso neto
Connect pipes without stress or strain!
Dimensional tolerances for shaft axis height: DIN 747 Dimensions without tolerances, middle tolerances to: ISO 2768-m
Connection dimensions for pumps: EN735
Dimensions without tolerances - welded parts: ISO 13920-B Dimensions without tolerances - gray cast iron parts: ISO 8062-CT9
Ver plano extra para las conexiones auxiliares 180 360 100 515 38 24 260 100 240 300 450 840 900 1050 100 80 150 4 DN1 DN2 o ø ø
Ejecución Perfil en U / placa rebordeada
Tamaño 1A
Material Acero ST
Salida de fugas de líquido,
placa de base Rp1 Without
Pernos de anclaje M16x250 (Not in scope of supply)
Tamaño del motor 132S Suction nominal size DN1Discharge nominal size DN 65 / EN 1092-2
DN2 DN 50 / EN 1092-2
Nominal pressure suct. PN 16 Rated pressure disch. PN 16 Potencia del motor 7,50 kW
Coupling manufacturer Flender
Coupling type Eupex N
Coupling size 80 Pieza de separación 0,0 mm Velocidad de giro Bomba 24 kg Placa de base 43 kg Acoplamiento 2 kg Proteccion del acoplamiento 4 kg Motor 82 kg Total 155 kg 2930 rpm Clase de protección del
motor IP55
Posición de la caja de
bornes 360 °
Esquema de conexiones
Página: 5 / 5
Etachrom NC 050-160 C11
Bomba normalizada ségun EN 7
6B
6B
Connections
6B Vaciado de líquido
