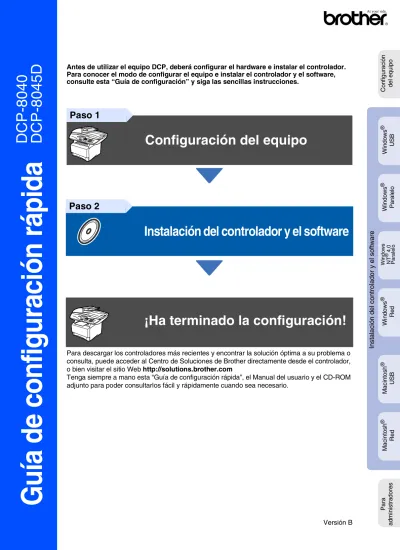

Guía de configuración rápida

(1)

DCP

-8040

DCP

-8045D

Guía de

configuraci

ó

n rápida

Antes de utilizar el equipo DCP, deberá configurar el hardware e instalar el controlador. Para conocer el modo de configurar el equipo e instalar el controlador y el software, consulte esta “Guía de configuración” y siga las sencillas instrucciones.

Para descargar los controladores más recientes y encontrar la solución óptima a su problema o consulta, puede acceder al Centro de Soluciones de Brother directamente desde el controlador, o bien visitar el sitio Web http://solutions.brother.com

Tenga siempre a mano esta “Guía de configuración rápida”, el Manual del usuario y el CD-ROM adjunto para poder consultarlos fácil y rápidamente cuando sea necesario.

Paso 1

Configuración del equipo

Paso 2

Instalación del controlador y el software

¡Ha terminado la configuración!

Ins tala c ión del c ont rol ador y el s of twar e C o n fi gur aci ó n del equi po W in dow s ® USB W indow s ® Pa ra le lo W indo w s NT ® 4. 0 P a ra le lo M a ci nt osh ® USB M a c int osh ® Re d W in dow s ® Re d dor e s

(2)

El contenido de la caja puede variar según el país.

Recomendamos guardar todos los materiales de embalaje y la caja.

Advertencia

Contenido de la caja

Guía de configuración rápida CD-ROMs Para Windows® Para Macintosh®

Manual del Usuario

Soporte de la unidad ADF Conjunto de la unidad de tambor

(incluyendo cartucho de tóner)

Cable de alimentación CA

■ El cable de interfaz no se incluye. Por favor adquiera el cable apropiado para la interfaz que vaya a utilizar (Paralelo o USB).

■ Para Paralelo, utilice un cable de interfaz bidireccional apantallado compatible con la norma IEEE 1284 y de 2 metros de longitud como máximo.

■ Para USB, utilice un cable de interfaz de alta velocidad USB 2.0 de 2 metros como máximo.

■ Asegúrese de utilizar un cable de alta velocidad USB 2.0 homologado si el ordenador emplea una interfaz de alta velocidad USB 2.0.

■ Incluso si su ordenador dispone de una interfaz USB 1.1, podrá conectarlo al equipo DCP.

Al mover el equipo DCP, tómelo por los asideros laterales que hay debajo del escáner. NO LEVANTE el equipo DCP tomándolo por su parte inferior.

4 3 1

1. Panel de control

2. Aleta de soporte de la bandeja de salida boca abajo (aleta de soporte)

3. (para DCP-8040) Bandeja de alimentación manual (para DCP-8045D) Bandeja polivalente (bandeja MP) 2 DCP 5 6 4. Bandeja de papel 5. Cubierta delantera 6. Interruptor de encendido 7. Cubierta de documentos 8. Alimentador automático de documentos (ADF) 7 8

■

Introducción

(3)

Las teclas del panel de control de los equipos DCP-8040 y DCP-8045D son similares.

Panel de control

1. Botones de impresión 4. Controles de navegación 7. Detener/Salir

2. Status Diodo emisor de luz (LED) 5. Teclas de copia

(ajustes temporales) 8. Inicio

3. Pantalla de cristal líquido (LCD)

de 5 líneas 6. Teclas numéricas 9. Tecla Eescáner

Consulte la información detallada acerca del panel de control en la sección "Información general del panel de control", en el Capítulo 1 del Manual del usuario.

Advertencia Sugerencia

Manual del usuario

Indica precauciones que Indica precauciones que Indica notas y Indica una referencia al

1 2 3 4 5 6 7

(4)

Tabla de contenido

Configuración del equipo

1. Instale el soporte del Alimentador automático de documentos (ADF) ... 2

2. Instale el conjunto de la unidad de tambor ... 2

3. Cargue papel en la bandeja de papel ... 3

4. Desbloquee el bloqueo del escáner ... 4

5. Instale el cable de alimentación ... 5

Instalación del controlador y el software

CD-ROM adjunto “MFL-Pro Suite”... 6

Para usuarios de cable de interfaz USB

(Para Windows

®

98/98SE/Me/2000 Professional/XP)... 8

■Sólo para usuarios de Windows® 98/98SE/Me... 10

■Sólo para usuarios de Windows® 2000 Professional... 11

■Sólo para usuarios de Windows® XP...14

Para usuarios de cable de interfaz paralelo

(Para Windows

®

98/98SE/Me/2000 Professional/XP)... 17

■Sólo para usuarios de Windows® 98/98SE/Me... 19

■Sólo para usuarios de Windows® 2000 Professional... 20

■Sólo para usuarios de Windows® XP...24

Para usuarios de Windows NT

®

Workstation versión 4.0... 27

Para usuarios de cable de interfaz de red

(Para Windows

®

98/98SE/Me/NT/2000 Professional/XP)... 29

Para usuarios de cable de interfaz USB ... 32

■Para el sistema operativo Mac OS® de 8.6 a 9.2 ...32

■Para usuarios de Mac OS® X 10.1/10.2.1 o superior...34

Para usuarios de cable de interfaz de red ... 36

■Para el sistema operativo Mac OS® de 8.6 a 9.2 ...36

■Para usuarios de Mac OS® X 10.1/10.2.1 o superior...38

■

Para administradores

Mapa de capítulos del Manual del usuario de red (NC-9100h)... 40

Instalación de la utilidad Configuración BRAdmin Professional

(sólo para usuarios de Windows

®

) ... 41

Configuración de la dirección IP, la Máscara de subred y la Puerta de

enlace con BRAdmin Professional (sólo para usuarios de Windows

®

)... 42

Opciones ... 43

Consumibles ... 43

Paso 1

(5)

Configuración del equipo

NO conecte el cable de interfaz. La conexión del cable de interfaz debe efectuarse al instalar el controlador.

1

Levante la cubierta de la unidad ADF.

2

Inserte las orejetas del soporte de ADF en los orificios de la misma unidad al mismo tiempo.

3

Empuje el soporte de la unidad ADF hacia abajo hasta que quede ajustado en el lugar adecuado.

4

Cierre la cubierta de la unidad ADF.

1

Abra la cubierta delantera pulsando el botón de desbloqueo de la cubierta delantera.

2

Desembale el conjunto de la unidad de tambor.

Retire la pieza de protección.

1 Instale el soporte del

Alimentador automático

de documentos (ADF)

Cubierta de la unidad ADF Orificio Orejeta Soporte de la unidad ADF Orejeta

2 Instale el conjunto de la

unidad de tambor

Botón de desbloqueo de la cubierta delantera Cubierta delantera Conjunto de la unidad de tambor

Paso 1

(6)

C o n fi gur aci ó n del equi po W in dow s ® USB W indow s ® Pa ra le lo W indo w s NT ® 4. 0 P a ra le lo M a ci nt osh ® USB M a c int osh ® Re d W in dow s ® Re d Pa ra m ini st ra dor e s

3

Balancee de lado a lado varias veces para distribuir el tóner en el interior del conjunto.

4

Inserte el conjunto de unidad de tambor en el equipo DCP (hasta que quede encajado en su lugar).

5

Cierre la cubierta delantera del equipo DCP.

1

Extraiga totalmente la bandeja de papel del equipo DCP.

2

Pulsando la palanca de desbloqueo de las guías del papel, deslice los ajustadores para adaptarlos al tamaño del papel.

Cerciórese de que las guías queden firmemente encajadas en las ranuras de la bandeja.

3 Cargue papel en la

bandeja de papel

En el caso de papel Oficio, pulse el botón de desbloqueo de la guía universal y extraiga la parte trasera de la bandeja de papel.

Palanca de desbloqueo de la guía del papel

Botón de desbloqueo de la guía universal

(7)

Configuración del equipo

3

Aviente bien la pila de papel para evitar que

se produzcan atascos y problemas de alimentación de papel.

4

Coloque el papel en la bandeja.

Asegúrese de que el papel de la bandeja no esté arrugado y que éste esté por debajo de la marca de nivel máximo.

5

Vuelva a colocar firmemente la bandeja del papel en el equipo DCP y despliegue la aleta de soporte antes de utilizar el DCP.

1

Tire de la palanca hacia arriba para desbloquear el escáner. (La palanca de desbloqueo gris está situada en la parte trasera izquierda, debajo de la cubierta de documentos.)

Si desea información detallada acerca de las especificaciones del papel, consulte “Papel” en el Capítulo 2 del Manual del usuario. Hasta aquí. Soporte Aleta

4 Desbloquee el bloqueo

del escáner

Palanca de bloqueo del escáner

Paso 1

(8)

No conecte todavía el cable paralelo o USB.

1

Asegúrese de que el equipo esté apagado. Conecte el cable de alimentación CA al equipo DCP.

2

Enchufe el cable de alimentación CA a la toma de red.

Encienda el equipo accionando el interruptor de encendido.

5 Instale el cable de

alimentación

Si aparece el mensaje Bloqueo escáner en la LCD, desbloquee inmediatamente el bloqueo del escáner y pulse Detener/Salir.

Vaya a la siguiente página para instalar el controlador.

(9)

Instalación del controlador y el software

El CD-ROM incluye los siguientes elementos:

Instale MFL-Pro Suite

Puede instalar el software MFL-Pro Suite y los controladores multifuncionales.

Instale Aplicaciones Opcionales

Puede instalar utilidades adicionales del software MFL-Pro Suite.

Documentación*1

Vea el Manual del usuario y demás documentación en formato PDF (Incluido el visualizador).

Registro en línea

Esta función le guiará hasta la página Web de Registro de productos Brother, donde podrá registrar rápidamente el equipo.

Brother Solutions Center

Información de contacto Brother y enlaces a sitios web que ofrecen las últimas noticias y servicios de ayuda.

Reparación MFL-Pro Suite

Si se produjeran errores durante la instalación de MFL-Pro Suite, puede utilizar esta función para reparar y reinstalar automáticamente el software.

Start Here OS 8.6-9.2

Se puede instalar el controlador de la impresora, controlador del escáner y Presto!® PageManager® para Mac OS® 8.6 - 9.2.

Start Here OSX

Se puede instalar el controlador de la impresora, el controlador del escáner, el programa de

configuración remota y Presto!® PageManager® para Mac OS® 10.1/10.2.1 o superior.

ReadMe!

Aquí encontrará información importante y consejos para la solución de problemas.

Documentation*1

Vea el Manual del usuario y demás documentación en formato PDF.

Brother Solutions Center

Si lo desea, puede acceder al Centro de soluciones de Brother, un sitio Web en el que encontrará información acerca de su producto Brother, incluyendo preguntas más frecuentes, manuales de usuario, actualizaciones de controlador y sugerencias para el uso del equipo DCP.

On-Line Registration

Esta función le guiará hasta la página Web de

CD-ROM adjunto “MFL-Pro Suite”

MFL-Pro Suite incluye controladores de impresora y de escáner, así como el software ScanSoft® PaperPort® 9.0SE, ScanSoft® OmniPage® y fuentes True Type®.

PaperPort® 9.0SE es una aplicación de gestión de documentos para ver documentos escaneados. ScanSoft® OmniPage®, que viene integrado en PaperPort® 9.0SE, es una aplicación OCR que convierte las imágenes en texto para poder editarlas en el procesador de textos predeterminado.

*1 El Manual del usuario en el CD-ROM incluye los Manuales del usuario del Software y de la Red para consultar las funciones disponibles cuando está conectado a un ordenador (por ejemplo, impresión y escaneado).

(10)

Instalación del controlador y el software

Siga las instrucciones de esta página en lo referente al sistema operativo y el cable de interfaz.

Paso 2

Para usuarios de cable de interfaz USB ...Vaya a la página 8

(Para Windows

®

98/98SE/Me/2000 Professional/XP)

Para usuarios de cable de interfaz paralelo ...Vaya a la página 17

(Para Windows

®

98/98SE/Me/2000 Professional/XP)

Usuarios de Windows NT

®

Workstation versión 4.0 ...Vaya a la página 27

(Para usuarios de cable de interfaz paralelo)

Para usuarios de cable de interfaz de red ...Vaya a la página 29

(Para Windows

®

98/98SE/Me/NT/2000 Professional/XP)

Usuarios del cable de interfaz USB

■

Para usuarios de Mac OS

®

de 8.6 a 9.2 ...Vaya a la página 32

■

Para usuarios de Mac OS

®

X 10.1/10.2.1 o superior ...Vaya a la página 34

Usuarios del cable de interfaz de red

■

Para usuarios de Mac OS

®

de 8.6 a 9.2 ...Vaya a la página 36

■

Para usuarios de Mac OS

®

X 10.1/10.2.1 o superior ...Vaya a la página 38

(11)

Instalación del controlador y el software

Asegúrese de haber seguido las instrucciones desde el Paso 1,

“Configuración del equipo”, en las páginas 2 - 5.

1

Desenchufe el equipo DCP de la toma de corriente y desconéctelo del ordenador, si ya ha conectado un cable de interfaz.

2

Encienda el ordenador.

(Para Windows® 2000 Professional/XP, deberá haber iniciado la sesión como administrador.)

3

Introduzca el CD-ROM proporcionado en la unidad de CD-ROM. Si aparece la pantalla Nombre del modelo, seleccione el DCP. Si aparece la pantalla Idioma, haga clic en el idioma de su preferencia.

4

De este modo se abrirá el menú principal del CD-ROM.

Haga clic en Instale MFL-Pro Suite.

Para usuarios de cable de interfaz USB

(Para Windows

®

98/98SE/Me/2000 Professional/XP)

■ Brother recomienda que conecte el equipo directamente al ordenador.

■ Cierre cualquier aplicación que esté ejecutándose antes de instalar el MFL-Pro.

Si esta ventana no se abre, utilice el Explorador de Windows® para ejecutar el programa setup.exe desde el directorio raíz del CD-ROM de Brother.

Si aparece la siguiente pantalla, haga clic en

Aceptar para instalar las actualizaciones de

Windows®. Una vez instaladas las actualizaciones, es posible que el PC se reinicie.

Entonces la instalación continuará automáticamente.

Si la instalación no continúa

automáticamente, abra el menú principal otra vez, para ello saque y vuelva a

introducir el disco CD-ROM ó haga doble clic en el programa setup.exe, que se

encontrará en el directorio raíz. y continúe a partir del paso

4

para instalar el MFL-Pro Suite.

(12)

5

Después de haber leído y aceptado el acuerdo de la licencia ScanSoft® PaperPort® 9.0SE, haga clic en Sí.

6

La instalación de PaperPort® 9.0SE se iniciará automáticamente y seguirá con la instalación de MFL-Pro Suite.

7

Cuando aparezca la ventana de Acuerdo de licencia del software Brother MFL-Pro Suite, lea el acuerdo de licencia y, a continuación haga clic en Sí si está de acuerdo a sus términos.

8

Seleccione Conexión Local y, a continuación haga clic en Siguiente. La instalación continuará.

Si aparece cualquier mensaje de error durante el proceso de la instalación, puede reparar y instalar el software. Desde el menú del CD, seleccione Reparación MFL-Pro

Suite y siga las instrucciones de la pantalla.

Si desea instalar el controlador PS, seleccione Instalación Personalizada y siga las instrucciones que irán apareciendo en la pantalla. Cuando aparezca el mensaje

Seleccionar componentes en la pantalla,

active la casilla Controlador de impresora PS, y siga las instrucciones que irán apareciendo en la pantalla.

Usuarios de Windows® 98/98SE/Me

➝ Vaya a la página 10

Usuarios de Windows® 2000 Professional

➝ Vaya a la página 11 Usuarios de Windows® XP ➝ Vaya a la página 14

Paso 2

In s ta lac ión del c ont ro lador y el s o ft w a re C o n fi gur aci ó n del equi po W in dow s ® USB Pa ra m ini st ra dor e s

(13)

Instalación del controlador y el software

Asegúrese de haber seguido las instrucciones desde 1 hasta 8 de las

páginas 8 - 9.

9

Cuando aparezca esta pantalla, conecte el cable de interfaz USB al PC, y a

continuación conéctelo al equipo DCP.

0

Conecte el cable de alimentación y encienda el equipo DCP.

La pantalla de instalación tardará unos segundos en aparecer.

La instalación de los controladores de Brother se iniciará automáticamente. Las pantallas de instalación aparecerán una tras otra, así que espere unos momentos.

A

Cuando aparezca la ventana Registro en línea de Brother, seleccione las opciones de su preferencia y siga las instrucciones que irán apareciendo en la pantalla.

B

Cuando aparezca la siguiente pantalla, haga clic en Finalizar y espere a que el PC reinicie Windows y continúe la instalación.

De este modo habrán quedado instalados, el MFL-Pro Suite, los controladores de impresora y de escáner, con lo que concluye el proceso de instalación.

Para usuarios de cable de interfaz USB

(Para Windows

®

98/98SE/Me/2000 Professional/XP)

Sólo para usuarios de Windows

®

98/98SE/Me

Si no se ha instalado correctamente, pruebe a instalar de nuevo mediante la opción

Reparación MFL-Pro Suite en el menú

principal. Seleccione Reparación MFL-Pro

Suite y siga las instrucciones que irán

apareciendo en pantalla.

(14)

Asegúrese de haber seguido las instrucciones desde 1 hasta 8 de las

páginas 8 - 9.

9

Cuando aparezca esta pantalla, conecte el cable de interfaz USB al PC y, a

continuación, conéctelo al equipo DCP. Conecte el DCP enchufando el cable de alimentación.

La instalación de los controladores Brother se iniciará automáticamente. Siga las instrucciones que irán apareciendo en pantalla.

0 A

Ha quedado instalado un controlador de impresora básico universal con el MFL-Pro Suite que permite usar con el sistema operativo de Windows®.

Brother también ofrece un controlador de impresora con todas las funciones necesarias (controlador nativo) que incluye más funciones que el

controlador básico universal. Sin embargo, este controlador no contiene un certificado de Windows®. Para instalar el controlador nativo de Brother, continúe a partir del paso

B

.

Sólo para usuarios de Windows

®

2000

Professional

Si desea información detallada acerca de las funciones disponibles, consulte el Capítulo 2 del Manual del usuario.

Continúa ... In s ta lac ión del c ont ro lador y el s o ft w a re C o n fi gur aci ó n del equi po W in dow s ® USB Pa ra m ini st ra dor e s

(15)

Instalación del controlador y el software

Instalación del controlador nativo de

Brother

B

Haga clic en Inicio y seleccione

Configuración y, a continuación elija

Impresoras. Haga clic en Agregar una impresora y e iniciará el Asistente para agregar impresora.

Cuando aparezca esta pantalla, haga clic en Siguiente.

C

Desactive la casilla de la selección

Detectar e instalar mi impresora Plug and Play automáticamente y, a

continuación haga clic en Siguiente.

D

Seleccione USBXXX en la ventana

desplegable como Puerto de impresora y, a continuación, haga clic en Siguiente.

E

Haga clic en Utilizar disco....

F

Examine el CD-ROM y resalte la carpeta del idioma de su preferencia y, a continuación, haga clic en Abrir. Resalte la carpeta W2K

y haga clic en Abrir. Resalte la carpeta

Addprt y haga clic en Abrir.

G

Haga clic en Abrir.

H

Asegúrese de que en la ventana aparezca

X:\SPA\W2K\Addprt y, a continuación, haga clic en Aceptar (X:\ es la letra de la unidad del CD-ROM).

Para usuarios de cable de interfaz USB

(Para Windows

®

98/98SE/Me/2000 Professional/XP)

(16)

I

Resalte en la lista el modelo que esté instalando y, a continuación, haga clic en

Siguiente.

J

El modelo que esté instalando aparecerá en la ventana. Seleccione Sí o No si desea que este controlador sea la impresora

predeterminada.

K

Cuando aparezca esta pantalla, seleccione

No compartir esta impresora y Siguiente.

L

Seleccione Sí y Siguiente para imprimir una página de prueba.

M

Cuando aparezca esta pantalla, haga clic en Finalizar.

N

Si se abre el cuadro de diálogo Firma digital no encontrada, haga clic en Sí.

O

Si la página se imprime, haga clic en

Aceptar.

De este modo habrán quedado instalados los controladores nativos Brother, con lo que concluye el proceso de instalación.

Asegúrese de que haya seleccionado una impresora USB.

En la lista Impresoras aparecerán dos controladores de impresora Brother.

El controlador con “Impresora” después del nombre del modelo (ejemplo Impresora DCP-8045D de Brother) es el controlador nativo de Brother. In s ta lac ión del c ont ro lador y el s o ft w a re C o n fi gur aci ó n del equi po W in dow s ® USB Pa ra m ini st ra dor e s

(17)

Instalación del controlador y el software

Asegúrese de haber seguido las instrucciones desde 1 hasta 8 de las

páginas 8 - 9.

9

Cuando aparezca esta pantalla, conecte el cable de interfaz USB al PC y, a

Se inicará automáticamente la instalación de los controladores de Brother. Las pantallas aparecerán una tras otra, así que espere unos momentos.

0 A

Brother también ofrece un controlador de impresora con todas las funciones necesarias (controlador nativo) que incluye más funciones que el controlador básico universal. Sin embargo, este controlador no contiene un certificado de Windows®. Para instalar el controlador nativo de Brother, continúe a partir del paso

B

.

Para usuarios de cable de interfaz USB

(Para Windows

®

98/98SE/Me/2000 Professional/XP)

Sólo para usuarios de Windows

®

XP

(18)

Instalación del controlador nativo de

Brother

B

Impresoras y faxes. Haga clic en Agregar una impresora y e iniciará el Asistente para agregar impresora.

C

D

Seleccione USBXXX en la ventana

desplegable como Puerto de impresora y, a continuación, haga clic en Siguiente.

E

F

Examine el CD-ROM y resalte la carpeta del idioma de su preferencia y, a continuación, haga clic en Abrir. Resalte la carpeta WXP

G

H

X:\spa\WXP\Addprt y, a continuación, haga clic en Aceptar (X:\ es la letra de la unidad del CD-ROM).

Continúa ... In s ta lac ión del c ont ro lador y el s o ft w a re C o n fi gur aci ó n del equi po W in dow s ® USB Pa ra m ini st ra dor e s

(19)

Instalación del controlador y el software

I

Siguiente.

J

predeterminada.

K

L

M

N

Cuando aparezca la pantalla de

comprobación de Windows Logo, haga clic en Continuar.

Para usuarios de cable de interfaz USB

(Para Windows

®

98/98SE/Me/2000 Professional/XP)

Asegúrese de que haya seleccionado una impresora USB.

El controlador con “Impresora” después del nombre del modelo (ejemplo Impresora DCP-8045D de Brother) es el controlador nativo de Brother.

(20)

Asegúrese de haber seguido las instrucciones desde el Paso 1,

“Configuración del equipo”, en las páginas 2 - 5.

1

Apague y desenchufe el equipo DCP de la toma de corriente CA y, en caso de haber conectado ya un cable de interfaz,

desconéctelo también del ordenador.

2

(Para Windows® 2000 Professional/XP, deberá haber iniciado la sesión como administrador.)

3

Inserte el CD-ROM para Windows® en la unidad de CD-ROM. Si aparece la pantalla Nombre del modelo, seleccione el DCP. Si aparece la pantalla Idioma, haga clic en el idioma de su preferencia.

4 Para usuarios de cable de interfaz paralelo

(Para Windows

®

98/98SE/Me/2000 Professional/XP)

Si esta ventana no aparece, use el Explorador de Windows® para ejecutar el programa setup.exe desde el directorio raíz del CD-ROM de Brother.

Windows®. Una vez instaladas las actualizaciones, es posible que el PC se reinicie. Nota: En tal caso, la instalación continuará automáticamente.

automáticamente, vuelva a abrir el menú del programa de instalación haciendo doble clic en el programa setup.exe del directorio raíz del CD-ROM de Brother, y continúe a partir del paso

4

. Continúa ... In s ta lac ión del c ont ro lador y el s o ft w a re C o n fi gur aci ó n del equi po W in dow s ® USB Pa ra m ini st ra dor e s W indow s ® Pa ra le lo

(21)

Instalación del controlador y el software

5

6

7

8 Para usuarios de cable de interfaz paralelo

(Para Windows

®

98/98SE/Me/2000 Professional/XP)

Usuarios de Windows® 98/98SE/Me

Usuarios de Windows® 2000 Professional

➝ Vaya a la página 20 Usuarios de Windows® XP

(22)

Asegúrese de haber seguido las instrucciones desde 1 hasta 8 de las

páginas 17 - 18.

9

Cuando aparezca esta pantalla, conecte el cable de interfaz paralelo al PC y, a

0

Haga clic en Siguiente.

A

B

C

La instalación del controlador de Brother finalizará cuando se reinicie el ordenador automáticamente. Siga las instrucciones que irán apareciendo en pantalla.

De este modo habrán quedado instalados, el MFL-Pro Suite, los controladores de impresora y de escáner, con lo que concluye el proceso de instalación.

Sólo para usuarios de Windows

®

98/98SE/Me

In s ta lac ión del c ont ro lador y el s o ft w a re C o n fi gur aci ó n del equi po Pa ra m ini st ra dor e s W indow s ® Pa ra le lo

(23)

Instalación del controlador y el software

Asegúrese de haber seguido las instrucciones desde 1 hasta 8 de las

páginas 17 - 18.

9

0

Haga clic en Siguiente.

A

B

Haga clic en Finalizar para reiniciar el ordenador.

Para usuarios de cable de interfaz paralelo

(Para Windows

®

98/98SE/Me/2000 Professional/XP)

Sólo para usuarios de Windows

®

2000

Professional

Paso 2

(24)

C

La instalación de los controladores de Brother finalizará cuando se reinicie el ordenador automáticamente. Siga las instrucciones que irán apareciendo en pantalla.

D

Si aparece el cuadro de diálogo Firma digital no encontrada, haga clic en Sí para instalar el controlador.

Ha quedado instalado un controlador de impresora básico universal con el MFL-Pro Suite que permite usar con el sistema operativo de Windows®. Brother también ofrece un controlador de impresora con todas las funciones necesarias (controlador nativo) que incluye más funciones que el controlador básico universal. Sin embargo, este controlador no contiene un certificado de Windows®. Para instalar el controlador nativo de Brother, continúe a partir del paso

E

.

Instalación del controlador nativo de

Brother

E

Configuración y, a continuación elija

Impresoras. Haga clic en Agregar una impresora y e iniciará el Asistente para agregar impresora.

F

G

Seleccione BMFC (Puerto Brother MFL)

en la ventana desplegable como Puerto de impresora y, a continuación, haga clic en

Siguiente.

In s ta lac ión del c ont ro lador y el s o ft w a re C o n fi gur aci ó n del equi po Pa ra m ini st ra dor e s W indow s ® Pa ra le lo

(25)

Instalación del controlador y el software

H

I

Examine el CD-ROM y resalte la carpeta del idioma de su preferencia y, a continuación, haga clic en Abrir. Resalte la carpeta W2K

J

K

X:\SPA\W2K\Addprt y, a continuación, haga clic en Aceptar (X:\ es la letra de la unidad del CD-ROM).

L

Siguiente.

M

predeterminada.

N

Para usuarios de cable de interfaz paralelo

(Para Windows

®

98/98SE/Me/2000 Professional/XP)

Asegúrese de que no ha seleccionado una impresora USB.

(26)

O

P

Q

Si se abre el cuadro de diálogo Firma digital no encontrada, haga clic en Sí.

R

Si la página se imprime, haga clic en

Aceptar.

El controlador con “Impresora” después del nombre del modelo (ejemplo Impresora DCP-8045D de Brother) es el controlador nativo de Brother. In s ta lac ión del c ont ro lador y el s o ft w a re C o n fi gur aci ó n del equi po Pa ra m ini st ra dor e s W indow s ® Pa ra le lo

(27)

Instalación del controlador y el software

Asegúrese de haber seguido las instrucciones desde 1 hasta 8 de las

páginas 17 - 18.

9

La instalación de los controladores Brother se iniciará automáticamente. Las pantallas aparecerán una tras otra, así que espere unos momentos.

0 A

Brother también ofrece un controlador de impresora con todas las funciones necesarias (controlador nativo) que incluye más funciones que el controlador básico universal. Sin embargo, este controlador no contiene un certificado de Windows®. Para instalar el controlador nativo de Brother, continúe a partir del paso

B

.

Para usuarios de cable de interfaz paralelo

(Para Windows

®

98/98SE/Me/2000 Professional/XP)

Sólo para usuarios de Windows

®

XP

(28)

Instalación del controlador nativo de

Brother

B

Impresoras y faxes. Haga clic en Agregar una impresora y e iniciará el Asistente para agregar impresora.

C

D

Seleccione BMFC (Puerto Brother MFL)

en la ventana desplegable como Puerto de impresora y, a continuación, haga clic en

Siguiente.

E

F

Examine el CD-ROM y resalte la carpeta del idioma de su preferencia y, a continuación, haga clic en Abrir. Resalte la carpeta WXP

G

H

X:\spa\WXP\Addprt y, a continuación, haga clic en Aceptar (X:\ es la letra de la unidad del CD-ROM).

Continúa ... In s ta lac ión del c ont ro lador y el s o ft w a re C o n fi gur aci ó n del equi po Pa ra m ini st ra dor e s W indow s ® Pa ra le lo

(29)

Instalación del controlador y el software

I

Siguiente.

J

predeterminada.

K

L

M

N

Cuando aparezca la pantalla de

comprobación de Windows Logo, haga clic en Continuar.

Para usuarios de cable de interfaz paralelo

(Para Windows

®

98/98SE/Me/2000 Professional/XP)

Asegúrese de que no ha seleccionado una impresora USB.

El controlador con “Impresora” después del nombre del modelo (ejemplo Impresora DCP-8045D de Brother) es el controlador nativo de Brother.

(30)

Asegúrese de haber seguido las instrucciones desde el paso 1,

“Configuración del equipo”, en las páginas 2 - 5.

1

Tiene que iniciar la sesión como administrador.

2

Conecte el cable de interfaz paralelo al PC y, a continuación, conecte éste al equipo DCP.

3

4

Inserte el CD-ROM para Windows® en la unidad de CD-ROM. Si aparece la pantalla Nombre del modelo, seleccione el DCP. Si aparece la pantalla Idioma, haga clic en el idioma de su preferencia.

5 Para usuarios de Windows NT

®

Workstation versión 4.0

Si esta ventana no aparece, use el Explorador de Windows® para ejecutar el programa setup.exe desde el directorio raíz del CD-ROM de Brother.

Windows®. Una vez instaladas las actualizaciones, es posible que el PC se reinicie. Nota: En tal caso, la instalación continuará automáticamente.

automáticamente, vuelva a abrir el menú del programa de instalación haciendo doble clic en el programa setup.exe del CD-ROM de Brother, y continúe a partir del paso

5

.

In s ta lac ión del c ont ro lador y el s o ft w a re C o n fi gur aci ó n del equi po Pa ra m ini st ra dor e s W indow s ® Pa ra le lo W indo w s NT ® 4. 0 P a ra le lo

(31)

Instalación del controlador y el software

6

7

8

9

0 A

De este modo habrán quedado

Para usuarios de Windows NT

®

Workstation versión 4.0

(32)

Asegúrese de haber seguido las instrucciones desde el Paso 1,

“Configuración del equipo”, en las páginas 2 - 5.

Antes de la instalación, si está utilizando un software Cortafuegos Personal o Firewall, desactívelo. Una vez esté seguro de que puede imprimir, vuelva a activar el software de Cortafuegos Personal o Firewall.

1

Asegúrese de que la tarjeta de red NC-9100h (servidor de impresión/fax en red) haya quedado instalado en el equipo DCP. (Consulte “Accesorios opcionales” en el Capítulo 8 del Manual del usuario.)

2

Conecte el cable de red al equipo DCP y, a continuación, conecte éste a un puerto libre del hub.

3

4

(Para Windows® 2000 Professional/XP/ Windows NT® 4.0, deberá haber iniciado la sesión como administrador.)

5

Introduzca el CD-ROM proporcionado en la unidad de CD-ROM. Si aparece la pantalla Nombre del modelo, seleccione el DCP. Si aparece la pantalla Idioma, haga clic en el idioma de su preferencia.

6 Para usuarios de cable de interfaz de red

(Para Windows

®

98/98SE/Me/NT/2000 Professional/XP)

Si esta ventana no aparece, use el Explorador de Windows® para ejecutar el programa setup.exe desde el directorio raíz del CD-ROM de Brother.

Windows®. Una vez instaladas las actualizaciones, es posible que el PC se reinicie.

Entonces la instalación continuará automáticamente.

automáticamente, abra el menú principal otra vez, para ello saque y vuelva a

introducir el disco CD-ROM ó haga doble clic en el programa setup.exe, que se

encontrará en el directorio raíz. y continúe a partir del paso

6

para instalar el MFL-Pro Suite. In s ta lac ión del c ont ro lador y el s o ft w a re C o n fi gur aci ó n del equi po Pa ra m ini st ra dor e s W indo w s NT ® 4. 0 P a ra le lo W in dow s ® Re d

(33)

Instalación del controlador y el software

7

8

9

0

Seleccione Conexión Red y, a continuación haga clic en Siguiente.

A

La instalación de los controladores Brother se iniciará automáticamente. Las pantallas de instalación aparecerán una tras otra, así que espere unos momentos.

B

Si el equipo DCP está configurado para ser usado en su red, seleccione el DCP de la lista y, a continuación haga clic en

Siguiente.

Si el equipo DCP no está configurado para ser usado en su red, en la ventana

aparecerá el mensaje Configure dirección IP. Introduzca la correcta información de la dirección IP de la red y siga las

instrucciones que aparecen en su pantalla.

C

Para usuarios de cable de interfaz de red

(Para Windows

®

98/98SE/Me/NT/2000 Professional/XP)

Esta ventana no aparecerá si sólo hay un aparato conectado en red, se seleccionará éste automáticamente.

(34)

D

De este modo habrán quedado instalados, el MFL-Pro Suite, los controladores de impresora y de escáner de Brother, con lo que concluye el proceso de instalación.

El escaneado en red no es compatible con Windows NT®. In s ta lac ión del c ont ro lador y el s o ft w a re C o n fi gur aci ó n del equi po Pa ra m ini st ra dor e s W in dow s ® Re d

(35)

Instalación del controlador y el software

Asegúrese de haber seguido las instrucciones desde el Paso 1,

“Configuración del equipo”, en las páginas 2 - 5.

1

Desenchufe el equipo de la toma de corriente y desconéctelo del Macintosh®, si ya ha conectado un cable de interfaz.

2

Encienda el Macintosh®.

3

Introduzca el CD-ROM proporcionado en la unidad de CD-ROM.

4

Haga doble clic en el icono Start Here OS 8.6-9.2 para instalar los controladores de la impresora y del escáner. Si aparece la pantalla Idioma, haga clic en el idioma de su preferencia.

5

Haga clic en MFL-Pro Suite para la instalación.

6

Siga las instrucciones en pantalla y reinicie el Macintosh®.

7

Conecte el cable de interfaz USB al

Macintosh® y, a continuación, conecte éste al equipo DCP.

NO conecte el equipo DCP a un puerto USB en un teclado o hub USB sin alimentación.

8 Para usuarios de cable de interfaz USB

Para el sistema operativo Mac OS

®

de 8.6 a 9.2

(36)

9

En el menú Apple®, abra el Selector.

0

Haga clic en el icono Brother Laser que haya instalado. A la derecha del Selector, elija la impresora desde la que vaya a imprimir.

Cierre el Selector.

El equipo MFL-Pro Suite, los

controladores de la impresora y del escáner han sido instalados.

A

Para instalar Presto!® PageManager®, haga clic en el icono Presto! PageManager

y siga las instrucciones en pantalla que irán apareciendo en pantalla.

Presto!® PageManager® habrá quedado instalado, con lo que concluye el proceso de instalación.

ControlCenter2.0 no es compatible con Mac OS® de 8.6 a 9.2.

Con Presto!® PageManager® podrá escanear, compartir y organizar fácilmente fotografías y documentos. In s ta lac ión del c ont ro lador y el s o ft w a re C o n fi gur aci ó n del equi po Pa ra m ini st ra dor e s M a ci nt osh ® USB

(37)

Instalación del controlador y el software

Asegúrese de haber seguido las instrucciones desde el Paso 1,

“Configuración del equipo”, en las páginas 2 - 5.

1

Desenchufe el equipo DCP de la toma de corriente y desconéctelo del Macintosh® si ya ha conectado un cable de interfaz.

2

3

4

Haga doble clic en el icono Start Here OSX para instalar el controlador de impresora, el controlador del escáner y el programa de Configuración Remota. Si aparece la pantalla Idioma, haga clic en el idioma de su preferencia.

5

6

7

Después de que la ventana DeviceSelector aparezca, conecte el cable de interfaz USB al Macintosh® y, a continuación conéctelo al equipo.

8

Conecte un cable de interfaz USB al ordenador Macintosh®, y a continuación conéctelo al equipo DCP.

NO conecte el equipo DCP a un puerto USB en un teclado o hub USB sin alimentación.

9 Para usuarios de cable de interfaz USB

Para usuarios de Mac OS

®

X 10.1/10.2.1 o superior

Los usuarios Mac OS® X 10.2.0 deben actualizarse a Mac OS® X 10.2.1 o superior. (Para consultar la información más reciente acerca de Mac OS® X, visite el sitio Web: http://solutions.brother.com)

La ventana DeviceSelector no aparecerá si el cable de interfaz USB no tiene conectado antes de reinstalar el Macintosh® o si está sobreescribiendo una versión del software de Brother que quedaba instalada

previamente. Si se encuentra este problema, proceda a la instalación, saltando el paso 10 y, a continuación, consulte el Capítulo 7 en el Manual del usuario del software acerca de los detalles sobre la selección de un equipo con el que el ControlCenter2.0 conecte.

(38)

0

Seleccione USB y, a continuación haga clic en OK.

A

Seleccione Aplicaciones en el menú Ir.

B

Abra la carpeta Utilidades.

C

Abra el icono Print Center.

D

Haga clic en Añadir.

E

Seleccione USB.

F

Seleccione DCP-XXXX (XXXX corresponde al modelo), y a continuación haga clic en

Añadir.

G

Seleccione Salir de Utilidad

Configuración Impresoras en el menú

Utilidad Configuración Impresoras.

Habrán quedado instalados el MFL-Pro Suite, los controladores de la

impresora y del escáner así como el programa de Configuración remota, con lo que concluye el proceso de instalación.

H

Para instalar Presto!® PageManager®, haga clic en el icono Presto! PageManager y siga las instrucciones en pantalla que irán apareciendo en pantalla.

Presto!® PageManager® habrá quedado

instalado, con lo que concluye el

El escaneado y el ControlCenter2.0 no son compatibles con Mac OS® X 10.1.

Con Presto!® PageManager® podrá escanear, compartir y organizar fácilmente fotografías y documentos. Ins ta lac ión del c ont rolador y el s of tw ar e C o n fi gur aci ó n del equi po Pa ra m ini st ra dor e s M a ci nt osh ® USB

(39)

Instalación del controlador y el software

Asegúrese de haber seguido las instrucciones desde el Paso 1,

“Configuración del equipo”, en las páginas 2 - 5.

1

Asegúrese de que la tarjeta de red NC-9100h (servidor de impresión/fax en red) haya quedado instalado en el equipo DCP. (Consulte “Accesorios opcionales” en el Capítulo 8 del Manual del usuario.)

2

Desenchufe el equipo DCP de la toma de corriente y desconéctelo del Macintosh® si ya ha conectado un cable de interfaz.

3

4

5

Haga doble clic en el icono Start Here OS 8.6-9.2 para instalar los controladores de la impresora y del escáner. Si aparece la pantalla Idioma, haga clic en el idioma de su preferencia.

6

7

8

Conecte el cable de interfaz de red al equipo DCP y, a continuación, conecte éste a un puerto libre del hub.

9 Para usuarios de cable de interfaz de red

Para el sistema operativo Mac OS

®

de 8.6 a 9.2

(40)

0

Abra el Selector en el menú Apple.

A

Haga clic en el icono Brother Laser (AT) y, a continuación seleccione

BRN_xxxxxx_P1. Cierre el Selector.

De este modo habrá concluido la configuración.

xxxxxx son los seis últimos dígitos de la dirección Ethernet.

Manual del usuario de red, Capítulo 7 en el CD-ROM. In s ta lac ión del c ont ro lador y el s o ft w a re C o n fi gur aci ó n del equi po Pa ra m ini st ra dor e s M a c int osh ® Re d

(41)

Instalación del controlador y el software

Asegúrese de haber seguido las instrucciones desde el Paso 1,

“Configuración del equipo”, en las páginas 2 - 5.

1

Asegúrese de que la tarjeta de red

NC-9100h (servidor de impresión/fax en red) haya quedado instalado en el equipo

DCP. (Consulte “Accesorios opcionales” en

el Capítulo 8 del Manual del usuario.)

2

Desenchufe el equipo DCP de la toma de

corriente y desconéctelo del Macintosh® si

ya ha conectado un cable de interfaz.

3

4

Introduzca el CD-ROM proporcionado en la

unidad de CD-ROM.

5

Haga doble clic en el icono Start Here OSX

para instalar el controlador de la impresora y el programa de Configuración Remota. Si aparece la pantalla Idioma, haga clic en el idioma de su preferencia.

6

Haga clic en MFL-Pro Suite para la

instalación.

7

Siga las instrucciones en pantalla y reinicie

el Macintosh®.

8

Después de que la ventana DeviceSelector

aparezca, conecte el cable de interfaz de

red al Macintosh® y, a continuación

conéctelo al equipo.

9

Conecte el cable de interfaz de red al

equipo DCP y, a continuación, conecte éste a un puerto libre del hub.

0

Conecte el cable de alimentación y

encienda el equipo DCP.

Para usuarios de cable de interfaz de red

Para usuarios de Mac OS

®

X 10.1/10.2.1 o superior

La ventana DeviceSelector no aparecerá si no ha conectado también un cable de interfaz USB al equipo antes de reinstalar el

Macintosh® o si está sobreescribiendo una versión del software de Brother que quedaba instalada previamente. Si se encuentra este problema, continúe el procedimiento,

saltando de los pasos de 11 a 13, consulte el Capítulo 7 en el Manual del usuario del software acerca de los detalles sobre la selección de un equipo con el que el ControlCenter2.0 conecte.

(42)

A

Seleccione red y, a continuación haga clic

en OK.

B

Haga clic en Editar.

C

Seleccione el nombre de su modelo y, a

continuación, haga clic en OK. A

continuación, haga clic de nuevo sobre OK

para cerrar el DeviceSelector.

D

Seleccione Aplicaciones en el menú Ir.

E

Abra la carpeta Utilidades.

F

Abra el icono Print Center.

G

Haga clic en Añadir.

H

Seleccione AppleTalk.

I

Seleccione BRN_xxxxxx_P1 y, a

continuación haga clic en el botón Añadir.

J

Seleccione Salir de Utilidad

Configuración Impresoras en el menú

Utilidad Configuración Impresoras.

De este modo habrá concluido la configuración.

xxxxxx son los seis últimos dígitos de la dirección Ethernet.

Para mayor información sobre la utilización

Ins ta lac ión del c ont rolador y el s of tw ar e C o n fi gur aci ó n del equi po Pa ra m ini st ra dor e s M a c int osh ® Re d

(43)

■

Para administradores

La presente sección explica cómo utilizar la impresora en una red. El administrador debe

configurar la impresora efectuando el siguiente procedimiento.

Mapa de capítulos del Manual del usuario de red

(NC-9100h)

Windows® 98/Me Punto a punto TCP/IP Capítulo 3 Impresión Punto a punto

NetBIOS Capítulo 4 Impresión Punto a punto en NetBIOS Impresión desde Internet de

Brother

TCP/IP Capítulo 5 Configuración de la impresión desde Internet para Windows®

Netware IPX/SPX Capítulo 6 Impresión de Novell Netware Windows NT® Punto a punto TCP/IP Capítulo 2 Impresión TCP/IP

NetBIOS Capítulo 4 Impresión Punto a punto en NetBIOS DLC/LLC Capítulo 8 Impresión DLC

Impresión desde Internet de Brother

(sólo NT® 4.0)

Netware IPX/SPX Capítulo 6 Impresión de Novell Netware Windows® 2000/XP Punto a punto TCP/IP Capítulo 2 Impresión TCP/IP

NetBIOS Capítulo 4 Impresión Punto a punto en NetBIOS (sólo Windows® 2000) DLC/LLC Capítulo 8 Impresión DLC

IPP

(Protocolo de impresión desde Internet)

TCP/IP Capítulo 2 Impresión TCP/IP

Impresión desde Internet de Brother

Netware IPX/SPX Capítulo 6 Impresión de Novell Netware UNIX/Linux TCP/IP Capítulo 1 Impresión UNIX

Macintosh® AppleTalk Capítulo 7 AppleTalk (Impresión TCP/IP Ether Talk) TCP/IP Capítulo 7 AppleTalk (Impresión TCP/IP Ether Talk) Configuración

de red sencilla

Capítulo 7 Configuración de red sencilla

Servidor OS2 Warp Servidor LAN

TCP/IP Capítulo 2 Impresión TCP/IP

(44)

La utilidad de software BRAdmin Professional ha sido diseñada para gestionar los dispositivos

de red de Brother, como impresoras de red y/o los dispositivos Multifunción de red, en un

entorno de red de área local (LAN).

BRAdmin Professional también se puede utilizar para administrar dispositivos de otros

fabricantes compatibles con el protocolo SNMP (Protocolo de Gestión de Red Sencilla).

Si desea información mas detallada acerca de BRAdmin Professional, visite el sitio Web

http://solutions.brother.com

1

Introduzca el CD-ROM proporcionado en la unidad de CD-ROM. La pantalla inicial aparecerá automáticamente.

Siga las instrucciones que irán apareciendo en pantalla.

2

Haga clic en el icono Instale Aplicaciones Opcionales de la pantalla del menú principal.

3

Haga clic en BRAdmin Professional y siga las instrucciones que irán apareciendo en pantalla.

Instalación de la utilidad Configuración BRAdmin

Professional (sólo para usuarios de Windows

®

)

La clave predeterminada para el servidor de impresión es “access”. Se puede usar BRAdmin Professional o un navegador web para cambiar esta clave.

(45)

1

Inicie BRAdmin Professional y seleccione

TCP/IP.

2

Seleccione Buscar dispositivos activos

desde el menú Dispositivos.

BRAdmin buscará automáticamente los nuevos dispositivos.

3

Haga doble clic en el nuevo dispositivo.

4

Introduzca Dirección IP, Máscara de subred y Puerta de acceso y, a

continuación haga clic en el botón Aceptar.

5

La información de dirección quedará guardada en la impresora.

Configuración de la dirección IP, la Máscara de

subred y la Puerta de enlace con BRAdmin

(46)

El equipo DCP puede incluir los siguientes accesorios opcionales. Podrá ampliar la

funcionalidad y mejorar el rendimiento del equipo DCP incorporando estos elementos.

Opciones

Unidad de bandeja inferior Memoria DIMM

LT-5000

La segunda bandeja inferior de papel permite incrementar la capacidad total en 250 hojas más como máximo, elevándola a un máximo de 500 hojas.

Si desea información más detallada, consulte la sección “Tarjeta de memoria”, en el Capítulo 8 del Manual del usuario.

Servidor de impresión/fax Servidor externo inalámbrico de Impresora y Escáner

NC-9100h NC-2200w

El servidor de impresión de red opcional (NC-9100h) le permitirá transformar su equipo DCP en un Centro multifunción de red, con servicios de impresión en red y escaneo en red.

El servidor externo inalámbrico de Impresora y escáner opcional (NC-2200w) dispone tanto de la impresión inalámbrico (IEEE 802.11b) como de escaneado a través de la red.

Consumibles

Unidad de tambor Tóner

DR-3000 TN-3030 / TN-3060

Hasta 20.000 páginas de A4/carta con un entintado del 5% TN-3030: hasta 3.500 páginas de A4/carta con un entintado del 5%

TN-3060: hasta 6.700 páginas de A4/carta con un entintado del 5% C o n fi gur aci ó n del equi po W in dow s ® USB W indow s ® Pa ra le lo W indo w s NT ® 4. 0 P a ra le lo M a ci nt osh ® USB M a c int osh ® Re d W in dow s ® Re d Pa ra m ini st ra dor e s
