Ref. Part No. for Models: PW301600LE No. Description PW261810LE PW271800LE PW301800LE PW302400LE Qty.

(1)

1 Base plate PM038200AV PM038200AV PM038200AV PM038200AV 1

2 Pneumatic wheel PM041000AV PM041000AV PM041000AV PM041000AV 2

3 Pushnut AL066300AV AL066300AV AL066300AV AL066300AV 2

4 5/16"-18 Nut PM031100AV PM031100AV PM031100AV PM031100AV 8

5 5/16"-18 Rounded square neck bolt MJ101206AV MJ101206AV MJ101206AV MJ101206AV 8

6 Handle PM038410AV PM038410AV PM038410AV PM038410AV 1

7 Rubber bumper AL062300AV AL062300AV AL062300AV AL062300AV 2

8 1/4"-20 x 3/4" Self-tapping screw MJ102100AV MJ102100AV MJ102100AV MJ102100AV 3

9 Axle rod PM038600AV PM038600AV PM038600AV PM038600AV 1

10 Frame PM038510AV PM038510AV PM038510AV PM038510AV 1

11 Gun PM005133AV PM005133AV PM005133AV PM005133AV 1

12 Lance PM035140AV PM035140AV PM035150AV PM035160AV 1

13 Hose PM005001AV PM005001AV PM005001AV PM005003AV 1

14 Pump (not shown) PM041803SJ PM041804SJ PM041804SJ PM041805SJ 1

15 Lance support hook PM070600AV PM070600AV PM070600AV PM070600AV 1

16 1/4” Lock washer MJ105700AV MJ105700AV MJ105700AV MJ105700AV 1

17 Engine (not shown) PM041902AV PM004289AV PM004285AV PM004282AV 1

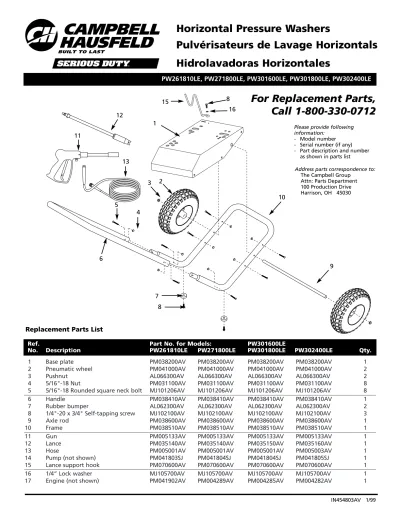

Horizontal Pressure Washers

Pulvérisateurs de Lavage Horizontals

Hidrolavadoras Horizontales

Ref. Part No. for Models: PW301600LE

No. Description PW261810LE PW271800LE PW301800LE PW302400LE Qty.

For Replacement Parts,

Call 1-800-330-0712

Please provide following information:

- Model number - Serial number (if any) - Part description and number

as shown in parts list

Address parts correspondence to: The Campbell Group

Attn: Parts Department 100 Production Drive Harrison, OH 45030 IN454803AV 1/99

1

2

3

9

10

11

5

4

6

7

8

12

13 PW261810LE, PW271800LE, PW301600LE, PW301800LE, PW302400LE

Replacement Parts List

15

16

8

(2)

2

1 Plaque de base PM038200AV PM038200AV PM038200AV PM038200AV 1

2 Roue pneumatique PM041000AV PM041000AV PM041000AV PM041000AV 2

3 Écrou de poussoir AL066300AV AL066300AV AL066300AV AL066300AV 2

4 Écrou 5/16 po-18 PM031100AV PM031100AV PM031100AV PM031100AV 8

5 Verrou coude, carre arrondi, 5/16 po-18 MJ101206AV MJ101206AV MJ101206AV MJ101206AV 8

6 Manche PM038410AV PM038410AV PM038410AV PM038410AV 1

7 Pare-chos en caoutchouc AL062300AV AL062300AV AL062300AV AL062300AV 2

8 Vis à tôle 1/4 po-20 x 3/4 po MJ102100AV MJ102100AV MJ102100AV MJ102100AV 3

9 Tige d’arbre de roue PM038600AV PM038600AV PM038600AV PM038600AV 1

10 Bâti PM038510AV PM038510AV PM038510AV PM038510AV 1

11 Pistolet PM005133AV PM005133AV PM005133AV PM005133AV 1

12 Lance PM035140AV PM035140AV PM035150AV PM035160AV 1

13 Tuyay PM005001AV PM005001AV PM005001AV PM005003AV 1

14 Pompe (pas indiquée) PM041803SJ PM041804SJ PM041804SJ PM041805SJ 1

15 Crochet du lance support PM070600AV PM070600AV PM070600AV PM070600AV 1

16 Rondelle de blocage 1/4 po MJ105700AV MJ105700AV MJ105700AV MJ105700AV 1

17 Moteur (pas indiquée) PM041902AV PM004289AV PM004285AV PM004282AV 1

No_de _{Numero de Pieces pour Modèles:} _PW301600LE

Ref. Description PW261810LE PW271800LE PW301800LE PW302400LE Qté.

Pour des pièces de rechange ou de l’aide, composer 1-800-330-0712

S’il vous plaît fournir l’information suivante:

-Numéro de modèle

-Numéro de série (si applicable) -Numéro et description de la pièce

Correspondance:

The Campbell Group / Parts Dept. 100 Production Drive

Harrison, OH 45030 U.S.A.

Para Ordenar Repuestos, Sírvase Llamer al Concesionario Mas

Cerano A Su Domicilio

Sírvase suministrarnos la siguiente información: -Número del modelo

-Número de serie (de haberlo)

-Descripción y número del repuesto según la lista de repuestos

Puede escribirnos a:

1 Placa de base PM038200AV PM038200AV PM038200AV PM038200AV 1

2 Neumático rueda PM041000AV PM041000AV PM041000AV PM041000AV 2

3 Tuerca a presión AL066300AV AL066300AV AL066300AV AL066300AV 2

4 Tuerca de 7,9 mm (5/16”)-18 PM031100AV PM031100AV PM031100AV PM031100AV 8

5 Perno de cabeza redonda de MJ101206AV MJ101206AV MJ101206AV MJ101206AV 8

7,9 mm (5/16”)-18

6 Mango PM038410AV PM038410AV PM038410AV PM038410AV 1

7 Defensa de goma AL062300AV AL062300AV AL062300AV AL062300AV 2

8 Tornillo autoroscante de 6,4 mm MJ102100AV MJ102100AV MJ102100AV MJ102100AV 3

(1/4”)-20 x 19,1 mm (3/4”)

9 Eje PM038600AV PM038600AV PM038600AV PM038600AV 1

10 Armazón PM038510AV PM038510AV PM038510AV PM038510AV 1

11 Pistola PM005133AV PM005133AV PM005133AV PM005133AV 1

12 Lanza PM035140AV PM035140AV PM035150AV PM035160AV 1

13 Manguera PM005001AV PM005001AV PM005001AV PM005003AV 1

14 Bomba (no se muestra) PM041803SJ PM041804SJ PM041804SJ PM041804SJ 1

15 Gancho de lanza soporte PM070600AV PM070600AV PM070600AV PM070600AV 1

16 Arandela de seguridad de MJ105700AV MJ105700AV MJ105700AV MJ105700AV 1

6,4 mm (1/4”)

17 Motor (no se muestra) PM041902AV PM004289AV PM004285AV PM004282AV 1

No. de No. de Pieces para Modelos: PW301600LE

Ref. Descripción PW261810LE PW271800LE PW301800LE PW302400LE Ctd.

Liste De Pièces De Rechange

(3)

Ref. No. Part Number Qty.

No_{de Réf.} _{Numero de Pièce Qté.}

No. de Ref. Description Description Descripción No. de Pieza Ctd.

18 Valve cone Cône de soupape Cono de la válvula ■ 3 19 V-Sleeve Manchon en V Manga en V ▲ 3 20 Pressure ring Bague de pression Anillo de presión ▲ 3 21 Maifold Collecteur Múltiple PM064050SV 1 22 Manifold plug Bouchon de collecteur Tapón (múltiple) PM044200SV 3 23 O-ring Joint torique Anillo en O ● 1 24 Suction flange Bride d’aspiration Brida del sistema de succión PM064060SV 1 25 Formed o-ring Joint torique formé Anillo en O PM044500SV 1 26 Stud bolt Boulon d’ancrage Perno prisionero PM064070SV 3 27 Oil fill cap Bouchon de remplissage d’huile Tapa (orificio de lubricacion) PM044700SV 1 28 Oil drain plug Bouchon de vidange d’huile Tapón el orificio de drenaje PM044800SV 1 29 Gasket Joint d’étanchéité Empaque PM044900SV 1 30 Piston Piston Pistón PM045100SV 1 31 O-ring Joint torique Anillo en O ● 1 32 Back up ring Bague de soutien Anillo auxiliar ● 2 33 By-pass valve ball Bille de robinet de dérivation Válvula de bolas de desvio ● 1 34 Washer Rondelle Arandela PM045500SV 1 35 Adjusting spring Ressort de réglage Resorte ajustable PM045600SV 1 36 Pressure spring Ressort de pression Resorte a presión PM045700SV 1 37 Guide plug Bouchon de guidage Tapón (guía) PM045800SV 1 38 ● O-ring Joint torique Anillo en O PM045900SV 5 39 Adjusting plug Bouchon de réglage Tapón ajustable PM046000SV 1 40 Adjusting screw Vis de réglage Tornillo ajustable PM062900SV 1 41 O-ring Joint torique Anillo en O PM046200SV 1 42 O-ring Joint torique Anillo en O ● 1 43 Kick-back valve cone Cône de soupape de retour Cono (valvula de retorno) PM046400SV 1 44 Kick-back valve spring Ressort de soupape de retour Resorte (valvula de retorno) PM046500SV 1 45 Kick-back valve Organe de retenue de soupape Reten (resorte de la valvula

spring retainer de retour de retorno) PM046600SV 1 46 By-pass valve seat Siège de soupape de dérivation Asiento (válvula de desvio) ● 1 47 Mounting plate Plaque de fixation Base ◆ 1

48 Washer Rondelle Arandela ◆ 4

49 Bolt Boulon Perno ◆ 4

50 Washer Rondelle Arandela PM047100SV 3 51 Flinger o-ring Joint torique de jet Anillo en O PM047200SV 3 52 Thermal relief valve Soupape de soulagement thermique Válvula de desfogue térmico PM063060SV 1 53 Garden hose nut Écrou de tuyau d’arrosage Tuerca (manguera de jardin) PM060000SV 1 54 Nut adapter Adaptateur d’écrou Adaptador (tuerca) PM061000SV 1 55 Inlet filter Filtre d’admission Filtro de entrada PM002500AV 1

REPLACEMENT PARTS KITS JEUX DE PIÈCES DE RECHANGE JUEGO DE REPUESTOS

▲ Plunger packing kit (includes ref. nos. 19-20) . . . .PM063070SV 1 Jeu de garniture de plongeur (numéros 19-20 compris)

Juego de empaques del piston (incluye nos. de ref 19-20)

● Unloader repair kit (includes ref. nos. 23, 31-33, 38, 42 & 46) . . . .PM047600SV 1 Jeu de réparation du déchargeur (numéros 23, 31-33, 38, 42 et 46 compris)

Piezas para reparar el descargador (incluye nos. de ref. 23, 31-33, 38, 42 & 46)

■ Valve kit (includes ref. nos. 16-18) . . . .PM064080SV 1 Jeu de soupapes (numéros 16-18 compris)

Juego de válvulas (incluye nos. de ref. 16-18)

◆ Gas engine flange kit (includes ref. nos. 47-49) . . . .PM062000AV 1 Jeu de bride pour moteur à essence (numéros 47-49 compris)

Piezas para el motor de gasolina (incluye nos. de ref. 47-49)

TORQUE SPECIFICATIONS (in-lbs)

Ref. No. Description Torque

2 Socket bolt 100 26 Stud bolt 360 SPÉCIFICATIONS DE COUPLE (kg-cm) Nº de Réf. Description Couple 2 Boulon de douille 115 26 Boulon d’ancrage 415 ESPECIFICACIONES DE TORQUES (kg-cm)

Ref. No. Descripción Torque

2 Perno de cabeza hueca 115 26 Perno prisionero 415

(4)

IN455400AV 1/99 Replacement Parts List

Liste De Pièces De Rechange

PM0041805AV

Lista De Repuestos

Pompes Pour Pulvérisateurs

de Lavage

Bombas Para Hidrolavadoras

® 1999 Campbell Hausfeld

1 Adapting plate Plaque d’adaption Placa adaptadora PM0064410SV 1 2 1/4" Socket hd cap screw Vis d’assemblage à tête creuse Tornillo de cabeza hueca PM042200SV

de 1/4 po de 6,4 mm (1/4") 8

3 3/8" Socket hd cap screw Vis d’assemblage à tête creuse Tornillo de cabeza hueca PM064420SV 4 de 3/4 po de 19,1 mm (3/8")

4 O-ring Joint torique Anillo en o PM042400SV 1

5 Radial shaft seal Joint d’arbre radial Sello del eje radial PM042500SV 1 6 Wobble plate Plaque d’oscillation Placa oscilatoria PM064430SV 1

7 1” Shaft Abre de 1 po Eje de 2,54 cm (1”) PM064400SV 1

8 Crankcase Carter Caja del cigüeñal PM064010SV 1

9 Rear bearing, complete Palier arrière, complétement Cojinete posterior, completamente PM062720SV 1 10 Front bearing, complete Palier avant, complétement Cojinete delantero, completamente PM062750SV 1

11 Plunger Plongeur Desatascador PM064020SV 3

12 Spring disc retainer Organe de retenue pour Retén (disco del muelle) PM064030SV 3 rondelle d’espacement

For Replacement Parts, Call 1-800-330-0712 Pour Pièces De Rechange, appeler 1-800-330-0712 Para ordenar repuestos, sírvase llamar al 1-800-330-0712 (En los Estados Unidos, o llame a su distribuidor local)

Please provide following information:

-Model number -Serial number (if any)

-Part description and number as shown in parts list

Address parts correspondence to: Correspondance:

Puede escribirnos a:

S’il vous plaît fournir l’information suivante:

- Numéro du Modèle - Numéro de Série (si présent)

- Description de la Pièce et son numéro sur la liste

Sírvase darnos la siguiente información:

- Número del Modelo - Número de serie (de haberlo)

- Descripción y número del repuesto según la lista

12

11

10

13

27

14

1

3

4

28

2

15

20

19

18

5

8

6

9

7

38

21

16

17

25

26

23

30

29

52

24

17

54

22

46

48

49

50 51 42 53

45

43

32

33

38

37

33

31

47

34

35

44

36

40

41

38

39

55

56

57

58

(5)

13 Snap ring Bague de pression Anillo de repentino PM064440SV 3 14 Plunger spring Ressort de plongeur Muelle (Desatascador) PM043400SV 3 15 Oil seal (pack of 3) Bague d’étanchéité (paquet de 3) Sello (lubricación) (paquete de 3) PM064000SV 3 16 Spacer ring Bague d’espacement Anillo del separador PM064040SV 3

17 Valve spring Ressort de soupape Muelle de la válvula ■ 3

18 Discharge valve cone Cône de soupape de décharge Cono (válvula de descarga) ■ 3 19 Inlet valve cone Cône de soupape d’arrivée Cono (válvula de entrada) ■ 3

20 V-Sleeve Manchon en V Manga en V ▲ 3

21 Pressure ring Bague de pression Anillo en presión ▲ 3

22 Manifold Collecteur Múltiple PM064450SV 1

23 Manifold plug Bouchon de collecteur Tapón (múltiple) PM044200SV 3

24 O-ring Joint torique Anillo en o ● 1

25 Suction flange Bride d’aspiration Brida del sistema de succión PM064060SV 1 26 O-ring, formed Joint torique, forme Anillo en o, forma PM044500SV 1

27 Stud bolt Boulon d’ancrage Perno prisionero PM064070SV 3

28 Oil fill cap Bouchon de remplissage d’huile Tapa (orificio de lubricación) PM044700SV 1 29 Oil drain plug Bouchon de vidange d’huile Tapón el orificio de drenaje PM044800SV 1

30 Gasket Joint d’étanchéité Empaque PM044900SV 1

31 Piston Piston Pistón PM064460SV 1

33 Back up ring Bague de soutien Anillo auxiliar ● 2

34 By-pass ball valve Soupape de bille de dérivation Válvula de bolas de desvio ● 1

35 Washer Rondelle Arandela PM045500SV 1

36 Adjusting spring Ressort de réglage Muelle regulable PM045600SV 1

37 Guide plug Bouchon de guidage Tapón (guía) PM045800SV 1

39 Adjusting plug Bouchon de réglage Tapón regulable PM062910SV 1 40 Adjusting screw Vis de réglage Tornillo regulable PM062900SV 1

44 Kick-back valve cone Cône de soupape de retour Cono (válvula de retorno) PM046400SV 1 45 Kick-back valve spring Ressort de soupape de retour Muelle (válvula de retorno) PM046500SV 1 46 Injector retainer Provision de injecter Anticipo de inyectarle PM064470SV 1 47 By-pass valve seat Siège de soupape de dérivation Asiento (válvula de desvio) ● 1 48 Injector oriface Cavité de l’injecter Cavidad de inyectarle PM062970SV 1

50 Spring Ressorte Muelle PM063000SV 1

51 Ball Bille Bola PM063010SV 1

52 Washer Rondelle Arandela PM047100SV 3

53 Hose barb Barbeléde tuyua Espina de manguera PM063030SV 1

54 Flinger o-ring Joint torique de jet Anillo en o PM047200SV 3 55 Thermal relief valve Soupape de soulagement thermique Válvula de desfogue térmico PM063060SV 1 56 Garden hose nut Écrou de tuyau d’arrosage Tuerca (manguera de jardin) PM060000AV 1 57 Nut adapter Adaptateur d’écrou Adaptador (tuerca) PM061000AV 1 58 Inlet filter Filtre d’admission Filtro de entrada PM002500AV 1

REPLACEMENT PARTS KITS JEUX DE PIÈCES DE RECHANGE JUEGO DE REPUESTOS

▲ Plunger packing kit (includes ref. nos. 20-21) . . . .PM063070SV 1 Jeu de garniture de plongeur (numéros 20-21 compris)

Juego de empaques del piston (incluye nos. de ref 20-21)

● Unloader repair kit (includes ref. nos. 24, 32-34, 43 & 47) . . . .PM047600SV 1 Jeu de réparation du déchargeur (numéros 24, 32-34, 43 et 47 compris)

Piezas para reparar el descargador (incluye nos. de ref. 24, 32-34, 43 y 47)

■ Valve kit (includes ref. nos. 17-19) . . . .PM064080SV 1 Jeu de soupapes (numéros 17-19 compris)

Juego de válvulas (incluye nos. de ref. 17-19)

TORQUE SPECIFICATIONS

(in-lbs)

Ref. No. Description Torque

3 Socket bolt 100 27 Stud bolt 360 SPÉCIFICATIONS DE COUPLE (kg-cm) Nº de Réf. Description Couple 3 Boulon de douille 115 27 Boulon d’ancrage 415 ESPECIFICACIONES DE TORQUES (kg-cm)

Ref. No. Descripción Torque

3 Perno de cabeza hueca 115 27 Perno prisionero 415
