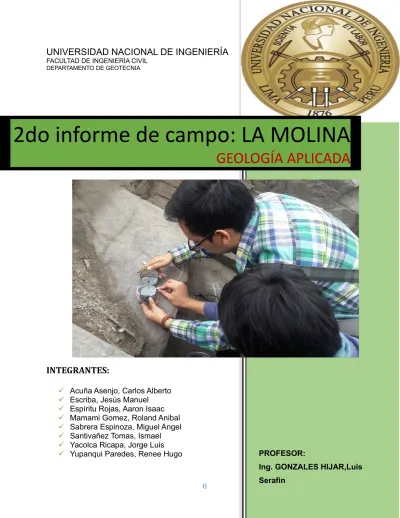

Salida de Campo La Molina

UNIVERSIDAD NACIONAL DE INGENIERÍA

FACULTAD DE INGENIERÍA CIVIL

DEPARTAMENTO DE GEOTECNIA

INTEGRANTES:



Acuña Asenjo, Carlos Alberto



Escriba, Jesús Manuel



Espíritu Rojas, Aaron Isaac



Mamami Gomez, Roland Anibal



Sabrera Espinoza, Miguel Angel



Santivañez Tomas, Ismael



Yacolca Ricapa, Jorge Luis



Yupanqui Paredes, Renee Hugo

PROFESOR:

Ing. GONZALES HIJAR,Luis

2do informe de campo: LA MOLINA

SALIDA DE CAMPO - LA MOLINA

Acuña Asenjo, Carlos Alberto @gmail.com

Escriba Alegre, Jesús Manuel jesusmescriba@gmail.com Espíritu Rojas, Aaron Isaac

@gmail.com

Mamami Gomez, Ronald Aníbal mago2_1801@hotmail.com Sabrera Espinoza, Miguel Angel

miguel.sabrera89@gmail.com Santivañez Tomas, Ismael

@gmail.com

Yacolca Ricapa, Jorge Luis Jluis.yari@gmail.com Yupanqui Paredes, Renee Hugo

renee_313@hotmail.com

Facultad de Ingeniería Civil Universidad Nacional de Ingeniería

Resumen:

En el presente informe trata sobre lo visto en la visita de campo en las inmediaciones de los cerros de la molina con el fin de reconocer todas las características del macizo rocoso, así como la descripción de las discontinuidades reconociendo que tipo de roca haciendo uso del Q de Barton para saber de una mejor manera el tipo de roca y qué características tiene la misma.

Además, podemos conocer el tipo de clasificación de Bieniawsky para clasificarlas dentro de los parámetros ya conocidos (V, IV, III, II, I)

Es importante todo trabajo de campo y de reconocimiento puesto que esto es de vital parte en la ingeniería civil para las obras a construirse.

En el presente informe se estudia todo lo tratado en el campo del cerro de la molina con todos los cálculos previamente citados.

1

INTRODUCCIÓN En el presente informe trata sobre lo visto en la visita de campo en las inmediaciones de los cerros de la molina con el fin de reconocer

todas las

características del macizo rocosa así

como la

descripción de las discontinuidades reconociendo que tipo de roca haciendo uso del Q de Barton para saber de una mejor manera el tipo de roca y qué características tiene la misma. Además, podemos conocer el tipo de clasificación de Bieniawsky para clasificarlas dentro de los parámetros ya conocidos (V, IV, III, II, I) Es importante todo trabajo de campo y de reconocimiento puesto que esto es de vital parte en la ingeniería civil para las

obras a construirse. En el presente informe se estudia todo lo tratado en el campo del cerro de la molina con todos los cálculos previamente citados.

2

MARCO TEÓRICO 2.1 Antecedentes: Los cerros de la Molina, están dentro de uno de los 43 distritos (La Molina) que conforman la Provincia de Lima en el Perú. Reconocido distrito ecológico, tecnológico y turístico.

Limita al norte con el distrito de Ate (Mayorazgo y Salamanca), al este con Pachacámac (Huertos de Manchay) y Cieneguilla, al sur con Villa María del Triunfo y San

Juan de Miraflores y al oeste con el distrito de Santiago de Surco.

En la zona sur del distrito, en La Molina Vieja, se encuentran casas exclusivas que están ubicadas en las urbanizaciones La Molina Vieja, La Alameda de la Molina Vieja, Los Sirius y El Remanso,

Corregidor

(Cerros de la molina), Isla del Sol, Las Viñas de La Molina, Portada del sol,

La Capilla (Asociación Pro-Vivienda Propia Vemtracom), El Valle de La Molina y Las Lomas de la Molina Vieja. Conforma un 20% del distrito.

3

Macizo Rocoso Se define al macizo rocoso como el conjunto de rocas condicionadas con diaclasas, fallas, flujos de agua, grado de meteorización, etc. En el comportamiento mecánico de los macizos rocosos, influyen las características geológicas como la litología, estratigrafía, estructura geológica y los estados de esfuerzos; y estos se deben a los procesos geológicos ocurridos en este. 3.1.1 Influencia de los procesos geológicos Las características o parámetros más significativos de su comportamiento son las condiciones de fractura y las condiciones de resistencia. De acuerdo al número de fracturas por metro lineal los macizos rocosos se clasifican, según la mecánica de rocas en:

Cuadro 1

Descripción Fracturas/metro Masiva < 2. Levemente fracturada 2.-6. Moderadament e fracturada 6.-12. Muy fracturada 13.-20. Intensamente fracturada > 20. Triturada 3.1.2 Influencia de la litología Esta influencia responde a los siguientes puntos: tipo de roca y grado de alteración, en un macizo rocoso es importante saber quién gobierna, por ejemplo, pueden ser las discontinuidades. 3.1.3 Estructuras geológicas Esto ayuda a definir lo siguiente:  Zonas y planos de debilidad es  Concentr ación de tensione s  Zonas proclives a la meteoriz ación  Flujos de agua, etc. 3.1.4 Los esfuerzos naturales El conocimiento de las tensiones que puede llegar a soportar el

material rocoso ante unas determinadas condiciones a que están sometidos en la naturaleza permite evaluar su comportamiento mecánico y abordar el diseño de estructuras y obras de ingeniería. Los esfuerzos actuantes en el macizo son producto de su historia geológica.

4

Caracterización de la matriz rocosa 4.1.1 Identificación

Se reconocerán

los

minerales

constituyentes de

la

roca,

identificándolas y

clasificándolas; se

completará

la

identificación de

las

rocas

definiendo

la

forma y tamaño

de los granos,

color,

transparencia y

dureza.

4.1.2 Meteorización

Para

poder

clasificar el grado

de meteorización

de una roca, nos

basamos en el

cuadro 2.

Cuadro 2

4.1.3 Resistencia a la compresión

Al igual que el anterior ítem, este se puede clasificar usando el siguiente cuadro, y para determinarlo se pueden usar ensayos de campo como el ensayo de carga puntual PLT o martillo de Schmidt.

Cuadro 3

Clasificación en base a la resistencia de la roca Resistencia a compresió n simple (Mpa) Descripción 1 a 5 Muy blanda 5 a 25 Blanda 25 a 50 Moderadamente_dura 50 a 100 Dura 100 a 250 Muy dura > 250 Extremadamente_dura (ISRM, 1981).

5

Descripción de las discontinuidades

Entre las principales características tenemos a la orientación, espaciamiento, persistencia, rugosidad, abertura y relleno. 5.1.1 Orientación Es la posición espacial y se da con el rumbo y buzamiento de la superficie de discontinuidad. Es importante ver la actitud de los bloques y fracturas para efectos de estabilidad. Fig1. Orientación de discontinuidades 5.1.2 Espaciamiento Es la distancia perpendicular entre dos discontinuidades de una misma familia.

Fig2. Espaciamiento 5.1.3 Continuidad o Persistencia Es la longitud de la traza de una discontinuidad en un afloramiento (se trabaja estadísticamente y con criterios probabilísticos como el espaciamiento).Cuand o hay persistencia se garantiza el flujo de Descripción del grado de meteorización

Término Descripción Fresca No se observan signosde meteorización en la

matriz rocosa Decolorada Se observan cambios en el color original de la matriz rocosa. Es conveniente indicar el Grado de cambio. Desintegrada

La roca esta alterado al estado de un suelo, manteniéndose la fabrica original. La roca es friable, pero los granos de los minerales no están descompuestos.

Descompuesta

La roca esta alterado al estado de un suelo, alguno o todos los minerales están descompuestos.

agua a través de la masa. Fig3. Persistencia 5.1.4 Rugosidad Se alude a la rugosidad dela superficie y a la ondulación de la discontinuidad, pues ambos afectan la resistencia del macizo rocoso. Una alta rugosidad aumenta la resistencia a la fricción. Fig4. Rugosidad 5.1.5 Aberturas Es la separación entre las paredes de una discontinuidad o el grado de cuan abierto esta presenta.

Fig5. Abertura

5.1.6 Relleno

Son materiales que se encuentran dentro de la discontinuidad. Fig6. Relleno

6

Parámetros que definen el Macizo Rocoso Orientación y número de discontinuidades  Orientación de discontinuid ades: Dirección y buzamiento  Presentación de discontinuid ades:

1

. En un plano de la situación real 2. Con un diagrama estadístico señalando las frecuencias relativas de las discontinuidades (rosetas o proyección estereográfica)  Símbolos cartográficos de planos estructurales  Influencia de la rugosidad en las medidas ¡El tamaño de la superficie que se usa para la medición influye en el resultado final! → Resultado final: proyección estereográfica Proyección estereográfica del mismo plano (170°/35°)  Diferentes tipos de proyeccione s

estereográfic as  Clasificación de macizos rocosos por el número de familias de discontinuid ades: • Masivo, discontinuidades ocasionales (clase I) • una familia de discontinuidades (clase II) • una familia de discontinuidades más otras ocasionales (clase III) • dos familias de discontinuidades (clase IV) • dos familias de discontinuidades más otras ocasionales (clase V) • tres familias de discontinuidades (clase VI) • tres familias de discontinuidades más otras ocasionales (clase VII) • cuatro o más familias de discontinuidades (clase VIII) • Brechificado (clase IX) Frecuencia o espaciado: Clasificación para el espaciado de juntas I.S.R.M. (Sociedad Internacional de Mecanica de Rocas) Grado de apertura de las discontinuidades: (ISRM) • muy cerradas (d < 0.1 mm) • cerradas (0.1 < d < 0.25 mm) • parcialmente abiertas (0.25 < d < 0.5 mm) • abiertas (0.5 < d < 2.5 mm) • moderadamente ancha (2.5 < d < 10 mm) • ancha (10 mm < d) • muy ancha (1 < d < 10 cm) • extremadamente ancha (10 < d < 100 cm) Continuidad, longitud: (ISRM) • muy baja continuidad (L < 1 m) • baja continuidad (1 < L < 3 m) • continuidad media (3 < L < 10 m) • alta continuidad (10 < L < 20 m)

• muy alta continuidad (20 m < L ) Frecuencia: • Índice de calidad de las rocas, RQD • Jv= discontinuidades por m3 Rugosidad de discontinuidades • Coeficiente de rugosidad de las juntas (JRC) Relleno: • Descripción visual 6.1. Clasificación geomecánica del macizo rocoso Clasificación de Bieniawski (R.M.R.) (1979)

Se valora una serie de parámetros: 1) Resistencia del material intacto valor máximo = 15 (ensayo carga puntual o compresión simple) 2) R.Q.D. valor máximo = 20 3) Distancia entre las discontinuidad es valor máximo = 20 4) Condición de las discontinuidad es valor máximo = 30 5) Agua subterránea valor máximo = 15 RMR = (1) + (2) + (3) + (4) + (5)  Clasificación de RMR (oscila entre 0 y 100):

 Relación entre RMR y propiedades geomecánica s

7

DESCRIPCIÓN DE CAMPO Descripción de Rocas encontradas Limolita: La limolita es una roca sedimentaria clástica. Como su nombre indica, está compuesta principalmente (más de 2/3) de limo, partículas de tamaño definidos como granos de 1/16 -1/256 mm o de 4 a 8 en la escala phi (φ) de Krumbein.

Las limolitas difieren significativamente de las areniscas debido a sus poros más pequeños y una mayor propensión a contener una significativa fracción de arcilla. Aunque a menudo se confunde con lutita, la limolita carece de la fisibilidad y láminas que son típicas de la lutita.

Las limolitas pueden contener

concreciones.

A menos que la roca sedimentaria sea bastante arcillosa, es

probable una

estratificación que sea oscura y que tiende a superar en ángulos

oblicuos no

relacionados con el lecho. El mudstone o esquisto es una roca que contiene barro, que es un material que tiene un alcance de limo y arcilla. La limolita se diferencia por tener una composición mayoritaria de limo, no de arcilla. Imagen.1 Tonalita: La tonalita es una roca ígnea plutónica compuesta de cuarzo y plagioclasas, hornblenda y biotita. También contiene ortoclasa pero en cantidades menores. Fue descrita por primera vez en el monte Adamello en los Alpes italianos y deriva su nombre del poblado de Tonale, cercano al sitio de su primera descripción. Las plagioclasas pueden llegar a componer más de la mitad de la roca. Una variedad de tonalita es la trondhjemita que se caracteriza por no tener hornblenda Imagen.2 Descripción del Talud en la Molina Los taludes de la Molina estaban conformados en su mayoría por Tonalitas de todas las clases, la tonalita es una roca ígnea de talud inestable generalmente, estas tonalitas fueron evaluadas según la clasificación geomecánica de Bieniawsky observándose Tonalitas descompuestas, fracturadas, alteradas y en buen estado (clase V, clase III, clase IV y clase II respectivamente). Imagen. 3 Toma de datos – Registro de discontinuidad es  En el campo de La Molina se registraron 5 estaciones geomecánica s y se clasificaron según Bieniawsky:

8

Resumen RMR E-1: TONALITA DESCOMPUESTA DESCRIPCIÓN PUNTUACIÓN Resistencia de la matriz rocosa (MPa): <1 Mpa 0 <25% 3 Separación diaclasas: <0.06mm 0 Longitud de la discontinuidad: = 0mm 0 Abertura: Nada 0 Rugosidad: Suave 0 Relleno blando 0 Alteración: Descompuesta 0 Agua freática: Seco 15

CLASIFICACIÓN: CLASE V E-2: TONALITA FRACTURADA DESCRIPCIÓN PUNTUACIÓN Resistencia de la matriz

rocosa (MPa): 80 Mpa

RQD: 45% Separación entre diaclasas: <0.2mm Longitud de la discontinuidad: <1mm Abertura: 1-5mm Rugosidad: Lig. Rugosa Relleno Ninguno Alteración: Lig. Alterada Agua freática: Seco

CLASIFICACIÓN: CLASE III – II E-3: TONALITA ALTERADA DESCRIPCIÓN PUNTUACIÓN Resistencia de la matriz

rocosa (MPa): 36 Mpa

RQD: <25% Separación entre diaclasas: <0.06mm Longitud de la discontinuidad : <1mm Abertura: 1-5mm Rugosidad: Lig. Rugosa Relleno Ninguno Alteración: Muy Alterada Agua freática: Seco

CLASIFICACIÓN: CLASE III – IV ESTACIÓN GEOMECÁNICA - 4: DESCRIPCIÓN PUNTUACIÓN Resistencia de la matriz rocosa (MPa): 100 MPa 60% Separación diaclasas: 0.06-0.2mm Longitud de la discontinuidad: <1mm Abertura: <0.1mm Rugosidad: Lig. Rugosa

Ninguno Alteración: Lig. Alterada Agua freática: Seco

CLASIFICACIÓN: CLASE II ESTACIÓN GEOMECÁNICA - 5: DESCRIPCIÓN PUNTUACIÓN Resistencia de la matriz rocosa (MPa): 101 MPa 80% Separación diaclasas: 30cm Longitud de la discontinuidad 45mm Abertura: 1mm

Rugosidad: Lig. Rugosa Ninguno Alteración: Lig. Alterada Agua freática: Seco

NOTA: Obtenemos como resultado una tonalita Clase II cercana a I, por tanto, podemos considerar que es una roca Muy Buena. CLASIFICACIÓN: CLASE II - I

9

CALCULOS programa DIPS.

Tabla1: Datos de

Campo

Figura7: Puntos en

Proyección

Estereográfica

(Dips5.0)

Figura8:

Distribución

Estadística de los

Puntos

Figura9:

Distribución según

Fisher

Figura10:

Distribución según

Schmidt

Figura11: Trazado

del Plano

Representativo con

ayuda del Dips5.0

Figura12: Plano

Representativo

(Buzamiento y

Dirección de

Buzamiento)

Figura13: Vista en

grises del Plano

Representativo

Figura14: Vista del

Plano

Representativo

Figura15:

Visualización del

Buzamiento

Figura16: Dirección

de Buzamiento

mediante Roseta

Estructural

Estadística del

Programa

Figura17: Datos

Reales Buzamiento

(Dip)

Figura18: Datos

Procesados

Buzamiento (Dip)

Figura19: Datos

Reales Dirección de

Buzamiento (Dip

Direction)

Figura20: Datos

Procesados

Dirección de

Buzamiento (Dip

Direction)

10

CONCLUSIONES Y RECOMENDACIO NES 10.1. CONCLUSIONES  Para una concentración del 63.29% de datos de ángulos se calcula un buzamiento de 44º con una dirección de buzamiento de 81º, que fue obtenida gracias a la ayuda del programa.  Al tener un estudio de campo, en el cual el macizo rocoso aparentement e cumple con cierta clasificación de Bienawsky, se debe ajustar debido a qje hay

parametros como los oxidos que no son considerados en su analisis. 10.2. RECOMENDACIONE S:  Al usar la brújula, tener cuidado al trazar las horizontales, y mantener en equilibrio las burbujas.  Tener conocimiento de buzamiento y ángulo de buzamiento para que sea más fácil de la intercepción de los datos.  Tomar puntos de referencias estratégicos de tal forma que nos permita la visión de la mayor cantidad de puntos en la superficie del cerro
