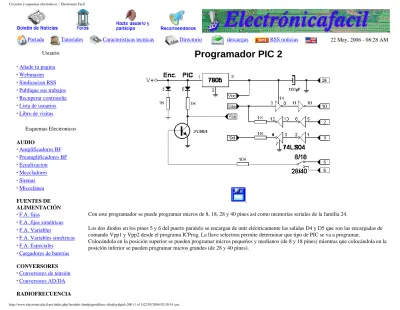

Programador PIC 2
Con este programador se puede programar micros de 8, 18, 28 y 40 pines así como memorias seriales de la familia 24.
Los dos diodos en los pines 5 y 6 del puerto paralelo se encargan de unir eléctricamente las salidas D4 y D5 que son las encargadas de comando Vpp1 y Vpp2 desde el programa ICProg. La llave selectora permite determinar que tipo de PIC se va a programar.
Colocándola en la posición superior se pueden programar micros pequeños y medianos (de 8 y 18 pines) mientras que colocándola en la posición inferior se pueden programar micros grandes (de 28 y 40 pines).
·Emisión ·Amplificadores Lineales ·Medidores ·Decodificadores ·Recepción ·Amplificadores Recepción ·Miscelánea ·Detectores y alarmas ·Iluminación ·Instrumentación ·Laboratorio ·Ordenador ·Osciladores ·Programadores ·Temporizadores ·Vídeo ·Protección electrónica ·Conmutadores ·Miscelánea ·Encapsulados Paginas recomendadas
·Noticias Ciencia y tecnologia ·Televisión digital
·Drivermania
·Emoticonos y avatares ·Arquitectura y construccion
Buscar
Vemos aquí el conexionado de la placa de circuito impreso que contiene los zócalos para los distintos tipos de PICmicro que podemos programar.
Podemos, además, equipar a nuestro equipo de un zócalo de 8 pines adicional como el visto arriba para poder leer y programar memorias seriales de la familia 24.
En la pantalla de configuración del programa ICProg establecer como programador el "Propic II programmer" y tildar la casilla "Invertir MCLR". Luego de esto el Led indicador PIC se encenderá indicando que es posible insertar o quitar pics de los zócalos. El Led marcado como "PIC" indica cuando no hay presencia de tensión de programación (VPP) en el zócalo. Cuando este Led esta apagado la tensión está presente en los zócalos PIC. Nunca insertar o quitar microcontroladores de los zócalos estando este indicador
Web Electronica Facil Articulos pasados Listado ·RED HIBRIDA PROPORCIONA SERVICIOS ALAMBRICOS E INALAMBRICOS
·MAS MISTERIO EN LOS SUPERCONDUCTORES DE ALTA TEMPERATURA ·National Instruments amplía
la gama PXI hasta las frecuencias de microondas con nuevos generadores de señales de hasta 6.6 GHz ·fuente de alimentación
programable de NI para PXI ·NUEVA TECNOLOGIA DE SENSORES DETECTA MATERIALES PELIGROSOS ·IMITAR EL CEREBRO EN UN CHIP
·Intel es la primera compañía que elabora procesadores de memoria Flash NOR con tecnología de fabricación de 65 nm
Alimentación:
● V max: 12V DC ● I max: 0.3A Búsqueda·NI anuncia la versión PCI del digitalizador de rango dinámico más elevado del mercado
