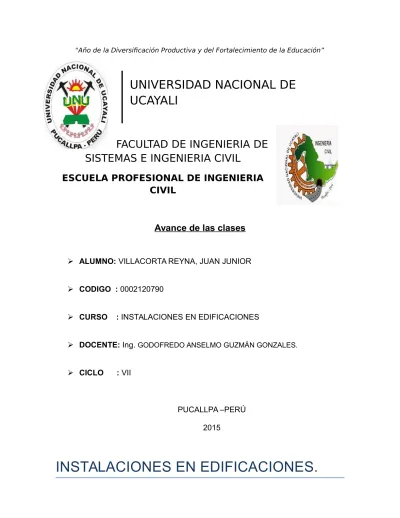

UNIVERSIDAD NACIONAL DE

UCAYALI

FACULTAD DE INGENIERIA DE

SISTEMAS E INGENIERIA CIVIL

ESCUELA PROFESIONAL DE INGENIERIA

CIVIL

Avance de las clases

ALUMNO: VILLACORTA REYNA, JUAN JUNIOR

CODIGO : 0002120790

CURSO : INSTALACIONES EN EDIFICACIONES

DOCENTE: Ing.

GODOFREDO ANSELMO GUZMÁN GONZALES.

CICLO : VII

PUCALLPA –PERÚ

2015

(2)

1. Definición Sistemas de agua potable, alcantarillado y drenaje 1.1 definiciones importantes

Conjunto de tuberías, equipos e infraestructura de abastecimiento y distribución de agua que cumplen los requisitos según normatividad vigente y que le dan un servicio de salubridad, bienestar y confort a los ocupantes de la edificación.

El sistema de alcantarillado es un conjunto de tuberías y en algunos casos equipos que cumplen requisitos mínimos técnicos y que dan un servicio de inocuidad, saneamiento confort y salubridad. El sistema de drenaje fluvial en interiores es de igual manera, conjunto

De tuberías, canaletas y en algunos casos equipamiento que recolectan las aguas de lluvia de una edificación de tal manera que luego de la lluvia las aguas han discurrido por todo este sistema.

Dotación.- es la cantidad de agua que se asigna a cada habitante de una

edificación y de determinada uso. Se expresa personas por día (hab/día).  Máximas Demandas Simultáneas (M.D.S).- es el caudal máximo probable

de agua en una vivienda, edificio o sección de él.

Perdida de Carga.- es la pérdida de presión que se produce en el interior de la

tubería debido a rozamiento del líquido o fluido con las paredes interiores. Se expresa en (lb/plg2; kg/cm2).

1.2 Consumos

Es una determinada cantidad de agua que se asigna para cualquier uso o a continuación se indica las diferentes clases de consumo.

Domestico.- está compuesto por aguas destinados a bebidas, preparación de

alimentos, limpieza, lavado de ropa, fluidos de jardines, etc. Las dotaciones para uso doméstico varían de acuerdo al clima región natural o tipo de

habilitación (urbano o rural).

Comercial.- consumo comerciales, están dados para edificaciones que tienen

(3)

a) Los aparatos sanitarios deben instalarse en ambientes adecuados dotados de amplia iluminación y ventilación previendo los espacios mínimos necesarios para su uso. Limpieza reparación y mantenimiento.

b) Toda edificación estará dotada de servicios sanitarios con el número y tipo de aparatos sanitarios, en el numeral 1.7 del capítulo 3.3 Norma IS. 010.

c) Servicios sanitarios para uso público. Los inodoros deben instalarse en espacios independientes de carácter privado.

d) En las edificaciones de uso público se deben considerar servicios sanitarios para discapacitados.

<1-50> Hombres – 1 inodoro <1-30>Mujeres - 1inodoro

(4)

CANTIDAD: La red pública debe abastecer según la demanda de agua que requiere

el sector de abastecimiento. Esta cantidad de agua se expresa Lts/s o m3/s.

CALIDAD: El abastecimiento público debe seguir las normas sanitarias vigentes en

las características fisicoquímicas y microbiológicas.  Turbiedad 15 unt.

 PH.

 Hierro 0.30 R.P.M  Color – fuente de agua.

COBERTURA: El servicio público de abastecimiento tiene que incurrir la mayor

cantidad de viviendas en el sector que esta abasteciendo.

CONTINUIDAD: El servicio público de abastecimiento tiene que abastecer las 24

horas de día.

 Carga de agua  Presión min = 15 m (Zonas nuevas).  Presión min = 10 m (Zonas antiguas).  Presión máx. = 50 m.

Tienen que cumplir el mínimo y máximo de presión. Sistemas de abastecimiento

1) Sistema directo. 2) Sistema indirecto. 3) Sistema mixto.

VOLUMEN DE DEMANDA DIARIA (V.D.D)

Dotación de agua para vivienda unifamiliar – cantidad de dormitorios. Multifamiliares – cantidad de departamentos.

Ejemplo:

Departamento N° 1 = 1200 lts/día Departamento N° 2 = 1200 lts/día.

V.D.D = 2400 lts/día.

Donde el volumen de demanda diaria es igual al volumen de la cisterna. Según norma: V.D.D x ¾

(5)

TIPOS DE SISTEMAS DE AGUA POTABLE

I. SISTEMA DIRECTO.- abastece de agua en toda directa a toda la edificación.

Ventajas.- no permite la contaminación del agua que proviene de la EPS. Su instalación es la más económica.

Desventajas.- no hay servicio en el interior de la edificación, cuando no ay servicio en la red pública.

Este tipo de instalaciones se recomienda en edificaciones cerca a los reservorios o plantas de tratamiento de agua de la ciudad. Cuando las condiciones hidráulicas de la red pública cumplen con la norma vigente.

(6)

II. SISTEMAS INDIRECTOS.- es aquel que cuenta con uno o más componentes de

almacenamiento y/o regulación del cual se abastecen a la edificación.

II.1 Sistema Clásico o Convencional.

Es aquel que cuenta con 02 componentes; una cisterna en la parte inferior de la edificación y que almacena agua, desde el cual se bombea agua a través de una línea de impulsión al otro componente que es un tanque elevado y que se ubica en la parte superior de la edificación. El servicio a todos los aparatos sanitarios se da por gravedad.

Ventajas.- Permite contar un volumen de agua de reserva en casos de cortes de servicio de la red pública. Su mantenimiento y desinfección de la cisterna y tanque elevado es sencillo.

Desventajas.- Si la instalación no ha sido la adecuada, es fácil de presentarse problemas de contaminación. El costo de instalación es más costoso.se recomienda para edificaciones que tienen un crecimiento vertical mayor que el horizontal.

(7)

II.2 Sistema Hidroneumático.

Es aquel que cuenta con un equipo que sirve para elevar la presión de agua en una instalación hidráulica. El sistema básico consta de un tanque presurizado (acero o fibra de vidrio), una bomba, manómetro y un interruptor de presión.

Sus componentes son: una cisterna en la parte inferior de la edificación y que almacena agua, desde el cual se bombea agua a través de una línea de impulsión al tanque hidroneumático que se ubica sobre la cisterna. Ventajas.- permite contar con presión constante en toda la edificación evitando el deterioro de la grifería.

Desventajas.- a falta de energía eléctrica obviamente no se contara con servicio de abastecimiento en ningún punto de los servicios o aparatos sanitarios. El costo de instalación es más elevado, se recomienda para edificaciones que tienen un crecimiento horizontal mayor que vertical.

¿Cómo Funciona?

Cuando el sistema arranca, la bomba comienza a inyectar agua a un tanque cargado con aire a presión. Este aire funciona como un resorte que se va comprimiendo al irse llenando el tanque. Al cabo de cierto tiempo la presión del sistema comienza a subir hasta que el interruptor de presión abre un circuito que

(8)

desconecta la bomba. Una vez que la bomba se detiene, el agua queda almacenada bajo presión del tanque. Esto permite que al abrir una llave, el agua salga con una presión igual a la presión en la que paro la bomba. Al irse vaciando el tanque, la presión del sistema ira bajando hasta que el interruptor de presión vuelva a prender la bomba de nuevo.

II.3 Sistema Solamente con Tanque Elevado.

Cuenta con un tanque elevado en la parte superior de la edificación y que es abastecido en forma directa por las condiciones hidráulicas de la red pública y desde ahí abastece por gravedad a toda la red y servicios interiores de la edificación. Este sistema es poco usado.

Sus componentes son; un TANQUE ELEVADO.

Ventajas.- Permite almacenar agua en el interior de la edificación como medida preventiva ante posibles cortes del servicio de la red pública. Desventajas.- ante el incremento y frecuencia en los cortes de servicio se incrementa su vulnerabilidad en la continuidad del servicio. El costo de instalación es de bajo costo. El riesgo de contaminación, se eleva.

Se recomienda para edificaciones de menos de 03 pisos y cercas a

(9)

III. SISTEMAS COMBINADOS.- son aquellos que utilizan 02 o más tipos de

los sistemas antes mostrados.

III.1 Directo – Indirecto.

Generalmente se hace este tipo de instalación en edificios que están ubicados en lugares donde hay buena presión en la red pública como para abastecer un o dos niveles en forma directa y el resto en forma indirecta.

III.2 Convencional – Hidroneumático.

Generalmente se hace este tipo de instalación en edificios que se programa su construcción de las edificaciones en etapas.

(10)

IV. SISTEMAS ESPECIALES. IV.1 Bombeo y Rebombeo.

En edificaciones que se componen de varios pisos o servicios múltiples, como hoteles de 5 estrellas. Este sistema se utiliza en edificaciones con un gran desarrollo vertical. Se hace este tipo de instalaciones con la finalidad de no instalar un solo equipo de grandes potencias y para evitar la instalación de varios sistemas con reducción de presión, generalmente esta separación se hace cada 35 m a 40 m. los equipos de bombeo mantienen las mismas características de trabajo.

(11)

IV.2 Bombeo a distintos niveles desde una cisterna.

Este sistema se utiliza en centros comerciales de gran crecimiento horizontal, así mismo, en edificios que son alimentados de una sola cisterna con distintos equipos de bombeo.

(12)

NOTA: Es preferible que el dibujo de las instalaciones (tuberías, accesorios y equipos), tener en cuenta los niveles de piso de la arquitectura y/o cotas.

(13)

CISTERNA.- Es una infraestructura sanitaria que tiene como función principal el

almacenamiento de agua.

Dimensionamiento de una cisterna: se debe tener en cuenta

a) Capacidad requerida b) Espacio disponible

(14)

Ubicación

a) En zonas alejadas de dormitorios u oficinas, de patios de servicio.

b) Caja de la escalera. Esta permite colocar los equipos de bombeo bajo la escalera.

c) Jardines. d) Pasadizos. e) Garajes.
