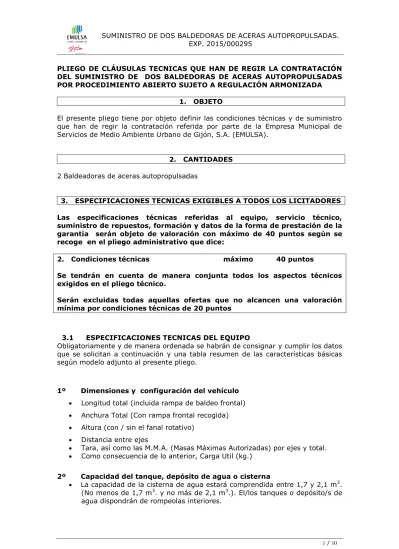

PLIEGO DE CLÁUSULAS TECNICAS QUE HAN DE REGIR LA CONTRATACIÓN DEL SUMINISTRO DE DOS BALDEDORAS DE ACERAS AUTOPROPULSADAS POR PROCEDIMIENTO ABIERTO SUJETO A REGULACIÓN ARMONIZADA
1. OBJETO
El presente pliego tiene por objeto definir las condiciones técnicas y de suministro que han de regir la contratación referida por parte de la Empresa Municipal de Servicios de Medio Ambiente Urbano de Gijón, S.A. (EMULSA).
2. CANTIDADES 2 Baldeadoras de aceras autopropulsadas
3. ESPECIFICACIONES TECNICAS EXIGIBLES A TODOS LOS LICITADORES Las especificaciones técnicas referidas al equipo, servicio técnico, suministro de repuestos, formación y datos de la forma de prestación de la garantía serán objeto de valoración con máximo de 40 puntos según se recoge en el pliego administrativo que dice:
2. Condiciones técnicas máximo 40 puntos
Se tendrán en cuenta de manera conjunta todos los aspectos técnicos exigidos en el pliego técnico.
Serán excluidas todas aquellas ofertas que no alcancen una valoración mínima por condiciones técnicas de 20 puntos
3.1 ESPECIFICACIONES TECNICAS DEL EQUIPO
Obligatoriamente y de manera ordenada se habrán de consignar y cumplir los datos que se solicitan a continuación y una tabla resumen de las características básicas según modelo adjunto al presente pliego.
1º Dimensiones y configuración del vehículo Longitud total (incluida rampa de baldeo frontal) Anchura Total (Con rampa frontal recogida) Altura (con / sin el fanal rotativo)
Distancia entre ejes
Tara, así como las M.M.A. (Masas Máximas Autorizadas) por ejes y total. Como consecuencia de lo anterior, Carga Util (kg.)
2º Capacidad del tanque, depósito de agua o cisterna
La capacidad de la cisterna de agua estará comprendida entre 1,7 y 2,1 m3. (No menos de 1,7 m3. y no más de 2,1 m3.). El/los tanques o depósito/s de agua dispondrán de rompeolas interiores.
3º Motor
Será de cuatro tiempos, Diesel, de 4 cilindros, con una cilindrada mínima de 2.500 cm3., y su potencia máxima superior a 80 C.V
Cumplirá con la normativa europea de emisiones Euro VI o equivalente. Se indicará la cilindrada y situación del motor.
Potencia máxima específica en C.V. (KW.)
Par motor máximo y régimen de vueltas del mismo Autonomía
Consumos medios de gasoil
Emisión de gases, CO, Nox, HC y partículas en suspensión señalando la normativa que cumple
Indicar límites para utilización de biodiesel expresando el porcentaje ideal para el motor
Indicar cuáles son las modificaciones necesarias en los planes de mantenimiento para las distintas proporciones de biodiesel homologadas para el motor
4º Bastidor y componentes mecánicos
Ejes. Se describirán los tipos de ejes. Distancia entre ejes, al suelo, etc. La Transmisión será hidrostática
La Dirección será asistida hidráulicamente.
Frenos. Se describirá el tipo de frenos (de disco o de tambor) en las ruedas anteriores y posteriores y otros tipos de freno, estimando la vida media de sus componentes. También se explicará el circuito de accionamiento.
Bastidor. Se describirá tipo de bastidor, dimensiones del mismo, material, etc., y las medidas anticorrosión adoptadas.
5º Ruedas y Neumáticos
Serán 4, iguales en cuanto a dimensiones y diseño. El diámetro mínimo interior del neumático, coincidente con el de la llanta será de 13”. Se indicará el tamaño de la llanta y del neumático así como sus índices de carga y de velocidad, los cuales serán acordes con las M.M.A.s por ejes. 6º Equipo eléctrico
Se describirá el equipamiento eléctrico indicando las características del alternador, motor de arranque y baterías.
La instalación eléctrica será antihumedad y protegida mediante entubado. 7º Equipo hidráulico
Deberán de estar provistas de engrase centralizado automático Se indicará el tipo de bomba de baldeo, así como el material.
Se indicará también la presión (bares) y el caudal (litros/minuto) de baldeo de la máquina, tanto a la salida de la bomba como a la salida de la rampa de lavado, boquillas laterales y la manguera de la pértiga superior.
La elevación del tanque de agua o cisterna será hidráulica 8º Estructura y configuración exterior
Se prestará especial atención a las medidas anticorrosivas adoptadas
La cabina, tanque de agua o cisterna serán de acero inoxidable, aluminio u otro material anticorrosivo. Se especificará el material de los citados elementos.
Pintura y rotulación a especificar por EMULSA será por cuenta del adjudicatario.
Fácil acceso a equipos eléctricos, mecánicos e hidráulicos Gancho para remolcado en parte delantera
Fanal rotativo sobre cabina, homologado conforme al Anexo XI del R.D. 2822 (Reglamento general de vehículos) sobre señales V2
9º Estructura y configuración interior
Deberá incluir planos del vehículo (alzado, planta y perfil), describiendo su aspecto interior, trampillas, canales abatibles para acceso a órganos mecánicos y eléctricos del motor, etc.
10º Habitáculo de conducción
Dispondrá de dos plazas en cabina, ambas con cinturón de seguridad de tres puntos homologado. Asimismo, los dos asientos dispondrán de reposacabezas.
Asiento del conductor con posibilidad de ajustes en altura, respaldo, profundidad y lumbar
Cabina cerrada con protección termoacústica
Parasol frontal tanto para el conductor como para el acompañante Ventanas laterales con cristal practicable.
Calefacción y antivaho. Incluirá también climatizador frío / calor o, en su caso aire acondicionado. Especificar
Freno de parada accionado por el conductor.
Sistema de Cámara CCTV de marcha atrás con visualización en monitor en la cabina.
Vendrán equipados de horómetro y cuentakilómetros de trabajo de baldeo y de horómetro y cuentakilómetros de motor.
Los peldaños o zonas de acceso a la cabina, en su caso, dispondrán de elementos antideslizantes
Avisador acústico de marcha atrás desconectable desde la cabina o la posibilidad de seleccionar un volumen bajo del avisador para uso en trabajos nocturnos o en zonas específicas, siempre que se garanticen los criterios de audibilidad establecidos en la norma UNE 457, a fin de evitar ruido en horas nocturnas y otras normas como el Reglamento General de Vehículos, Reglamento general de circulación, etc..
Preinstalación para el acople de emisora
Dispondrá de sistema de seguridad que imposibilite el avance accidental e incontrolado sin el conductor en su posición de conducción
Manómetro/s y chivato indicador de bajada de presión hidráulica ante la rotura de elementos hidráulicos (latiguillos, etc.) durante la marcha del vehículo.
11º Otras especificaciones
La presión de bomba de baldeo será como mínimo de 50 bares
Capacidad del depósito de agua o cisterna en torno a 2.000 litros (máximo 2.100 l., mínimo 1.700 l.), equipada con boca de hombre y rompeolas, fabricado en material anticorrosivo justificando, expresamente, esta característica mediante certificado.
Rampa de baldeo en parte delantera del vehículo, orientable y regulable hidráulicamente en altura y en anchura desde cabina. Ancho mínimo de baldeo: 1,5 m. Se especificará el ancho de baldeo máximo con la rampa delantera recogida/extendida
Dispondrá de patos o boquillas de baldeo laterales
manguera más pistola de alta presión, con carrete enrollador automático (Se especificarán características de la pistola y del carrete enrollador).
Sistema de Cámara CCTV de marcha atrás con visualización en monitor en la cabina.
Todas las conexiones, tubos, racords y latiguillos serán de calidad contrastada.
Se suministrará con:
o Extintor de 3 kg. de polvo en seco clase 21A/113B instalado de modo
fijo en un soporte y fácilmente accesible en el interior de la cabina.
o Los accesorios necesarios para su mantenimiento y limpieza, a
saber, manguera, pedestal y llave en “T” para la carga de agua, juego de triángulos. Estos accesorios irán también de forma inamovible en cabina si en ésta hubiera sitio para los mismos. En caso contrario, irán instalados en otro lugar del vehículo también de forma fija o inamovible.
En el supuesto de ir instalados en algún cajón o habitáculo, dispondrán de sistema para evitar su apertura por personal ajeno a la empresa.
o Rueda de repuesto, igual a las que equipa el vehículo, la cual se
entregará al servicio en el momento de la recepción de la máquina. En la oferta deberán presentar las mediciones del nivel sonoro de la
máquina en régimen de trabajo, con el baldeo por rampa delantera en funcionamiento de máxima presión.
La velocidad máxima de los vehículos en orden de marcha no superará los 24,9 km./Hora, debiendo constar reflejada en la documentación del vehículo (Ficha de Inspección Técnica) su velocidad máxima de circulación
Los licitadores deberán presentar obligatoriamente en el sobre A una lista con los precios de los siguientes repuestos:
o Bloque de Electroválvulas de agua para las rampas de baldeo o Ventilador del Radiador
o Alternador
o Faros delanteros (ópticas)
o Bomba de agua a presión para el baldeo o Parabrisas delantero
12º Homologación
Con la oferta técnica se presentará la Ficha Técnica Reducida de Homologación de las máquinas.
El vehículo se entregará con la I.T.V. pasada y debidamente homologado para el servicio que van a prestar para matricularse como vehículo especial. En la documentación deberá de figurar la velocidad máxima del vehículo
(que no podrá ser superior a 24,9 km/hora) 13º Programa de mantenimiento.
Se deberá acompañar junto a la oferta un programa integral de mantenimiento (correctivo y preventivo) en el que se detallará para una vida útil estimada de 10 años y 1.800 horas de motor / año los siguientes datos:
Costes de material de mantenimiento y sustitución periódica de repuestos en función de los kilómetros
Horas de mano de obra de mantenimiento periódico en función de los kilómetros
Coste anual total estimado.
3.2 ESPECIFICACIONES TECNICAS DEL SERVICIO TECNICO
El adjudicatario se compromete a facilitar, sin cargo adicional alguno, los medios de asistencia técnica necesarios para la correcta explotación de los vehículos durante toda su vida útil en servicio.
El servicio de asistencia técnica de la marca resolverá cuantos problemas técnicos le plantee EMULSA en relación con la óptima explotación de los equipos y, en particular atendiendo a toda clase de consultas sobre prevención y reparación de averías, utillaje e instrumentación, aplicación de nuevas tecnologías y, en su caso, extendiendo las garantías normales.
Todos los licitadores deberán acreditar la capacidad de prestar Servicio de Asistencia Técnica en Astrias. Deberá acreditarse además a través de documento expedido por el fabricante del equipo ofertado la formación de los operarios encargados de prestar la asistencia técnica.
En cualquier caso, el proveedor se compromete siempre que sea requerido por EMULSA, a prestar Asistencia Técnica por personal especializado de fábrica en un plazo máximo de 3 días laborables. Dicho plazo podrá ser mejorado en la oferta y será objeto de valoración.
En caso de superarse el plazo mínimo establecido en la oferta se aplicarán las penalizaciones descritas en el pliego administrativo.
3.3 ENTREGA DE REPUESTOS
La firma suministradora vendrá obligada a mantener durante toda la vida útil del equipo, existencias y suministros para sustituir cuantas piezas, componentes y grupos sean necesarios. Existirá la obligación por parte del suministrador de facilitar dentro del plazo establecido en su oferta cualquier elemento de recambio necesario para los vehículos, admitiéndose plazos superiores para conjuntos de componentes de uso no habitual.
Cada licitador indicará en su oferta técnica el plazo máximo para la entrega de repuestos y/o prestación de asistencia técnica, no pudiendo ser éste plazo superior a 3 días laborales. Las mejoras en el plazo para la prestación de este servicio serán objeto de valoración.
En caso de superarse el plazo mínimo establecido en la oferta se aplicarán las penalizaciones descritas en el pliego administrativo.
3.4 FORMACION
La formación, tanto para el personal del taller como para los operarios, se realizará en las instalaciones a designar por EMULSA en Gijón. Los gastos de desplazamiento y manutención del personal encargado de impartir la formación correrán a cargo del adjudicatario.
Cada licitador presentará con la oferta técnica el programa completo de formación desarrollando al menos los siguientes aspectos:
Los licitadores se comprometerán en el caso de ser adjudicatarios a realizar un plan de formación en el que se impartirán cursos teórico-prácticos de adiestramiento, formación y utilización de las diversas tecnologías del vehículo, entregando además, la documentación necesaria para los cursos, a los que dedicará las horas suficientes para ver todos los aspectos relativos, entre otros, a:
Circuito hidráulico, seguimiento y comprensión Circuito eléctrico
Dispositivos de riego
Funcionamiento y regulación Mantenimiento
Diagnostico y Reparación
Programa control dispositivo de ajuste Dispositivo de tracción
3.5.2 PARA PERSONAL OPERARIO
Además, también el resultante adjudicatario realizará un curso práctico de formación a la conducción por la ciudad DE Gijón con el vehículo adquirido. El número de participantes así como las fechas del mismo se consensuarán entre el adjudicatario y EMULSA, estableciendo el número aproximado de participantes en 30. Los gastos de dicha formación serán a cargo del adjudicatario.
El adjudicatario deberá de realizar, además, un curso de unas 12 horas lectivas (en 3/4 tardes) para 30 operarios con el siguiente temario:
Identificación de elementos de riesgo y dispositivos de seguridad Principio de funcionamiento
Identificación de elementos
Identificación de dispositivos de control y alarmas Revisiones previas inicio trabajo
Regulación de máquina para el baldeo
Conducción desplazamiento y pruebas de baldeo.
Operaciones básicas de mantenimiento. Limpieza y lavado de máquina 4. PERIODO DE GARANTIA
La garantía será objeto de valoración con máximo de 10 puntos según se recoge en el pliego administrativo que dice:
3. Plazo de garantía máximo 10 puntos
Se concederán 10 puntos a aquella firma que oferte el mayor periodo de garantía. El resto de ofertas se valorarán de forma proporcional mediante regla de tres.
Para otorgar puntos por este concepto se atenderá al menor periodo de garantía concedido, es decir, a aquel licitador que oferte un plazo para un elemento del equipo (por ejemplo, la cadena cinemática) y otro periodo distinto para otros conjuntos (por ejemplo, la carrocería) se le tomará en consideración el menor de los periodos concedidos.
El periodo mínimo de garantía no será inferior a DOS AÑOS y empezará a contar desde la fecha de matriculación del vehículo con placas definitivas.
Dicha garantía habrá de amparar en el tiempo el buen rendimiento del equipo y los ratios de funcionamiento propios de una explotación urbana.
La firma suministradora asumirá íntegramente durante el periodo de garantía la responsabilidad del funcionamiento de todos los grupos, conjuntos y componentes del chasis aún cuando no sea su fabricante.
Durante el periodo de garantía el adjudicatario sustituirá, comprendiendo los gastos de mano de obra y materiales, en un tiempo mínimo, las anomalías reconocidas como defectuosas por vicio de proyecto, de construcción o de material.
Si durante el plazo de garantía se acreditara la existencia de vicios o defectos en el suministro, tendrá derecho EMULSA a reclamar al empresario la reposición de los bienes inadecuados, o la reparación de los mismos si fuera suficiente a juicio de EMULSA, procediendo a la resolución del contrato en caso contrario.
Transcurrido el plazo de garantía se procederá a la devolución de la fianza. A tal efecto, el contratista solicitará a EMULSA, por escrito, la devolución haciendo constar los datos de la persona designada para retirar el aval en nuestras instalaciones.
En el sobre A los licitadores describirán los conceptos básicos y de funcionamiento que ampara la garantía. El número de años de garantía ofertados se consignarán únicamente en el sobre B
5. DOCUMENTACION EXIGIBLE AL ADJUDICARIO
Junto con cada máquina, el adjudicatario entregará dos (2) copias en papel y otra en digital de los siguientes manuales en castellano:
Manual del usuario y manejo de la máquina Libro de despiece completo.
Libro de mantenimiento, con las atenciones que la máquina debe recibir en función de las horas de servicio.
Planos de los diferentes circuitos hidráulicos, eléctricos y/o neumáticos, con identificación de los componentes, códigos de circuitos, presiones o magnitudes de tarado de cada componente o elemento.
6. DOCUMENTACION TECNICA A PRESENTAR POR LOS LICITADORES La documentación técnica se presentará en el sobre A encuadernada por separado de la administrativa y recogerá de la forma más clara y sucinta posible toda la información exigida en la cláusula 3 del presente pliego
Para facilitar la comparación de ofertas, se rellenará la ficha que figura anexa al presente pliego.
Asimismo, cada licitador incluirá en el interior del sobre A toda la documentación técnica indicada anteriormente en CD/DVD o Pendrive USB en formato digital.
7. DEMOSTRACION PRÁCTICA
EMULSA se reserva la facultad de exigir a los licitadores la realización -sin cargo- de una demostración práctica de funcionamiento del equipo. Esta prueba podrá realizarse en Gijón u otra ciudad a elegir por el licitador con una máquina de prueba similar a la ofertada por un circuito a diseñar por EMULSA en aceras anchas y estrechas, con bancos, arboles, papeleras y otros obstáculos habituales en las vías públicas, además de realizar otras pruebas que los técnicos soliciten. Las pruebas consistirán fundamentalmente en el análisis de la maniobrabilidad y poder de aspiración de la máquina.
De no realizarse esta prueba en Gijón, será el propio licitador el que corra con los gastos de desplazamiento y alojamiento de 1 ó 2 técnicos de EMULSA responsables de la valoración técnica de la prueba, siempre que la ciudad elegida se encuentre a más de 500 kilómetros de distancia de Gijón.
Esta prueba se realizará en todo caso dentro del período de evaluación de las ofertas.
En caso de negativa o demora en más de 10 días laborables desde la solicitud por escrito de la realización de la prueba por parte de EMULSA, se procederá a excluir la oferta por motivos técnicos
MARCA Valor MODELO Valor MOTOR XXX XXX Marca Valor Modelo Valor Nº Cilindros Valor Cilindrada Valor Potencia (CV) / R.P.M. Valor
Par Motor Máximo / R.P.M. Valor
VELOCIDAD MAXIMA DE TRABAJO (Km./H.) Valor
VELOCIDAD MAXIMA DE DESPLAZAMIENTO (Km./H.) Valor
FRENOS XXX XXX Delanteros Valor Traseros Valor SUSPENSION XXX XXX Delantera Valor Trasera Valor DIRECCION Valor Tipo Valor Asistencia Hidráulica S / N CABINA ABATIBLE S / N
MATERIAL CABINA Valor
Nº PLAZAS EN CABINA Valor
CINTORONES DE SEGURIDAD EN AMBAS PLAZAS S / N
REPOSACABEZAS ---- ASIENTO DE CONDUCTOR - ACOMPAÑANTE S / N - S/N
CAPACIDAD DEPOSITO DE AGUA DE BALDEO (Litros) Valor
MATERIAL DEPOSITO DE AGUA Valor
BOMBA DE BALDEO XXX
Presión (Bar) Valor
Caudal (L./Min.) Valor
PERTIGA SUPERIOR DE BALDEO S / N
Presión (Bar) S / N
Caudal (L./Min.) Valor
Longitud manguera de la pértiga Valor
Angulo de orientación de la Pértiga Valor
DIMENSIONES NEUMATICOS XXX XXX
Delanteros Valor
Traseros Valor
LONGITUD TOTAL XXX XXX
Sin Rampas delanteras Valor
Con Rampas delanteras Valor
ANCHURA TOTAL VEHICULO SIN RAMPAS DELANTERAS (mm.) Valor
ALTURA TOTAL SIN / CON GIROFARO (mm.) Valor
DISTANCIA ENTRE EJES (mm) Valor
ANCHO MINIMO / MAXIMO DE BALDEO CON RAMPAS (mm.) Valor
RADIO DE GIRO XXX XXX
Entre Muros Valor
Entre Aceras Valor
M.T.M.A. / M.M.A. 1º Eje (Kg.) Valor
M.T.M.A. / M.M.A. 2º Eje (Kg.) Valor
M.T.M.A. / M.M.A. (kg.) Valor
TARA (kg.) Valor
CARGA UTIL (kg.) Valor
ENGRASE CENTRALIZADO AUTOMATICO S / N
CAMARA CCTV DE VISUALIZACION TRASERA S / N
LECTURA MEDICION KMS. TOTALES Y DE BARRIDO S / N
LECTURA MEDICION HORAS TOTALES Y DE BALDEO S / N
AIRE ACONDICIONADO EN CABINA S / N
CAPACIDAD TANQUE DE COMBUSTIBLE (litros) Valor
SOPORTE PARA EXTINTOR 3 kg. EN CABINA S / N
NIVEL SONORO (DbA) EN CABINA, PUESTO CONDUCTOR, EN ORDEN DE TRABAJO Valor
CERTIFICACIONES CALIDAD APORTADAS Valor
UNIDADES MISMO MODELO VENDIDAS DESDE EL 01/01/2.008 Valor
LOCALIDAD SERVICIO POSTVENTA Valor
