RESUMEN
Es importante conocer la importancia de las redes en este momento y lo
13
ABSTRACT
It is important to know the importance of the networks at this time and how
14
INTRODUCCIÓN
En el trascurso del diplomado CCNP CISCO, se ejecutaron diferentes actividades buscando conocer e interactuar los diferentes protocolos de enrutamientos y direccionamiento IP.
En lo siguiente podrán evidenciar la ejecución de los conceptos aprendidos en cada una de sus etapas del diplomado, con esto dando solución a 2 escenarios propuestos en los cuales están aplicados a CCNP-ROUTE y CCNP-SWITCH buscando dar solución con las herramientas conocidas y brindadas en esta etapa. Los laboratorios se realizaron en el software GNS3 y el laboratorio remoto
SmartLab.
En el escenario de CCNP ROUTE se abordarán conceptos principales tales como protocolos de enrutamiento, OSPF, EIGRP, BGP.
En el escenario CCNP SWITCH se abordarán conceptos principales tales como puertos de switches y operaciones, VLANs y troncales, Spanning Tree.
15
ESCENARIO 1
Una empresa de confecciones posee tres sucursales distribuidas en las ciudades de Bogotá, Medellín y Bucaramanga, en donde el estudiante será el administrador de la red, el cual deberá configurar e interconectar entre sí cada uno de los
dispositivos que forman parte del escenario, acorde con los lineamientos establecidos para el direccionamiento IP, protocolos de enrutamiento y demás aspectos que forman parte de la topología de red.
16
Ilustración 2. Topología red simulación
17
Parte 1: Configuración del escenario propuesto
1. Configurar las interfaces con las direcciones IPv4 e IPv6 que se muestran en la topología de red.
2. Ajustar el ancho de banda a 128 kbps sobre cada uno de los enlaces seriales ubicados en R1, R2, y R3 y ajustar la velocidad de reloj de las conexiones de DCE según sea apropiado.
Bogota
Conf t
hostname Bogota ipv6 unicast-routing int g1/0
ip address 192.168.110.1 255.255.255.0 ipv6 address 2001:db8:acad:110::1/64 no shutdown
int s3/0
ip address 192.168.9.1 255.255.255.252 ipv6 address 2001:db8:acad:90::1/64 clock rate 128000
18
Ilustración 4. Configuración de red Bogotá
Bmanga
Ipv6 unicast-routing Int g1/0
ip address 192.168.2.1 255.255.255.0 ipv6 address 2001:db8:acad:b::1/64 no shutdown
int s3/0
ip address 192.168.9.2 255.255.255.252 ipv6 address 2001:db8:acad:90::2/64 bandawidth 128
no shutdown int s3/1
19 bandawidth 128
no shutdown
Ilustración 5. Configuración de red Bmanga
Ilustración 6. Configuración de red Bmanga
Medellin
Conf t
hostname Medellin int g1/0
20 ipv6 address 2001:db8:acad:c::1/64 no shutdown
int s3/1
ip address 192.168.9.6 255.255.255.252 ipv6 address 2001:db8:acad:91::2/64 bandawidth 128
no shutdown
Ilustración 7. Configuración de red Medellín
21 Bmanga
router ospfv3 1
address-family ipv4 unicast router-id 2.2.2.2
exit-address-family
address-family ipv6 unicast router-id 2.2.2.2
exit-address-family
Ilustración 8. Configuración direcciones OSPFv3 Bmanga
Medellin
router ospfv3 1
address-family ipv4 unicast router-id 3.3.3.3
passive-interface g1/0 exit-address-family
22 passive-interface g1/0
exit-address-family
Ilustración 9. Configuración direcciones OSPFv3 Medellín
4. En R2, configurar la interfaz F0/0 en el área 1 de OSPF y la conexión serial entre R2 y R3 en OSPF área,
Bmanga
int g1/0
ospfv3 1 ipv4 area 1 ospfv3 1 ipv6 area 1 int s3/1
ospfv3 1 ipv4 area 0 ospfv3 1 ipv6 area 0
23
5. En R3, configurar la interfaz F0/0 y la conexión serial entre R2 y R3 en OSPF área 0.
Medellin
int g1/0
ospfv3 1 ipv6 area 0 ospfv3 1 ipv4 area 0 int s3/1
ospfv3 1 ipv4 area 0 ospfv3 1 ipv6 area 0
Ilustración 11. Configuración direcciones OSPF Medellín
6. Configurar el área 1 como un área totalmente Stubby. Bmanga
router ospfv3 1
24 exit-address-family
address-family ipv6 unicast area 1 stub no-summary exit-address-family
Ilustración 12. Configuración área 1 Medellín
7. Propagar rutas por defecto de IPv4 e IPv6 en R3 al interior del dominio OSPFv3. Nota: Es importante tener en cuenta que una ruta por defecto es diferente a la definición de rutas estáticas.
Medellin
router ospfv3 1
address-family ipv4 unicast
default-information originate always exit-address-family
address-family ipv6 unicast
25
Ilustración 13. Propagación de rutas en Medellín
8. Realizar la configuración del protocolo EIGRP para IPv4 como IPv6. Configurar la interfaz F0/0 de R1 y la conexión entre R1 y R2 para EIGRP con el sistema autónomo 101. Asegúrese de que el resumen automático está desactivado.
Bogota
router eigrp DUAL-STACK
address-family ipv4 unicast autonous-system 4 af-interface g1/0
passive-interface exit-af-interface topology base exit-af-topology
network 192.168.9.0 0.0.03 network 192.168.110.0 0.0.03 eigrp router-id 1.1.1.1
exit-address-family
26 af-interface g1/0
passive-interface exit-af-interface topology base exit-af-topology eigrp router-id 1.1.1.1 exit-address-family
Ilustración 14. configuración del protocolo EIGRP
9. Configurar las interfaces pasivas para EIGRP según sea apropiado. Bmanga
27 address-family ipv4 unicast
area 1 stub no-summary exit-address-family
address-family ipv6 unicast area 1 stub no-summary exit-address-family
router eigrp DUAL-STACK
address-family ipv4 unicast autonomous-system 4 network 192.169.9.0 0.0.0.3
eigrp router-id 2.2.2.2 exit-address-family
28

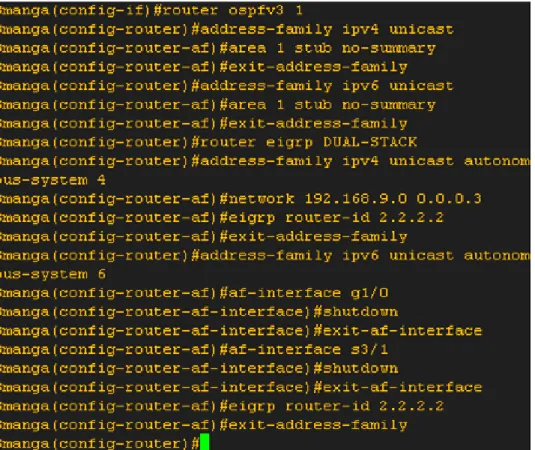

Ilustración 15. Configurar las interfaces pasivas para EIGRP
10. En R2, configurar la redistribución mutua entre OSPF y EIGRP para IPv4 e IPv6. Asignar métricas apropiadas cuando sea necesario. 11. En R2, de hacer publicidad de la ruta 192.168.3.0/24 a R1 mediante
una lista de distribución y ACL. Bmanga
router eigrp DIAL-STACK
address-family ipv4 unicast autonomous-system 4
29 redistribute ospfv3 1 metric
exit-af-topology
address-family ipv6 unicast autonomous-system 6
topology base
redistribute ospf 1 metric 10000 100 255 1 1500
exit-af-topology
exit
ip access-list standard Medellin-to-Bogota
remark ACL to filter 192.168.3.0/24
deny 192.168.3.0.0.0.0.255
30
Ilustración 16. configuración de redistribución mutua entre OSPF y EIGRP.
Parte 2: Verificar conectividad de red y control de la trayectoria.
a. Registrar las tablas de enrutamiento en cada uno de los router’s, acorde con los parámetros de configuración establecidos en el escenario propuesto.
31
Ilustración 17. Verificación conectividad escenario 1.
b. Verificar comunicación entre router’s mediante el comando ping y traceroute
32
33
ESCENARIO 2
Una empresa de comunicaciones presenta una estructura Core acorde a la topología de red, en donde el estudiante será el administrador de la red, el cual deberá configurar e interconectar entre sí cada uno de los dispositivos que forman parte del escenario, acorde con los lineamientos establecidos para el
direccionamiento IP, etherchannels, VLANs y demás aspectos que forman parte del escenario propuesto.
34
Ilustración 20. Topología de red utilizada.
Parte 1: Configurar la red de acuerdo con las especificaciones.
a. Apagar todas las interfaces en cada switch.
Ilustración 21. Interface apagada DLS1
35
Ilustración 23. Interface apagada ALS1
Ilustración 24. Interface apagada ALS2
b. Asignar un nombre a cada switch acorde al escenario establecido.
Ilustración 25. Asignación nombre DLS1
Ilustración 26. Asignación nombre DLS2
Ilustración 27. Asignación nombre ALS1
36
c. Configurar los puertos troncales y Port-channels tal como se muestra en el diagrama.
1) La conexión entre DLS1 y DLS2 será un EtherChannel capa-3 utilizando LACP. Para DLS1 se utilizará la dirección IP 10.12.12.1/30 y para DLS2 utilizará 10.12.12.2/30.
2) Los Port-channels en las interfaces Fa0/7 y Fa0/8 utilizarán LACP. 3) Los Port-channels en las interfaces F0/9 y fa0/10 utilizará PAgP.
4) Todos los puertos troncales serán asignados a la VLAN 800 como la VLAN nativa.
DLS1
int ran f0/11-12 no switchport
channel-group 12 mode active no shut 23
exit
interface port-channel 12
ip address 10.12.12.1 255.255.255.252 exit
int ran f0/7-10
37 switchport nonegotiate
no shut exit
int ran f0/7-8
desc member of po1 to ALS1 channel-group 1 mode active exit
int ran f0/9-10
desc member of po4 to ALS2 channel-group 4 mode desirable exit
Ilustración 29. Configuración puertos troncales y Port-channels DLS1
38 int ran f0/11-12
no switchport
channel-group 12 mode active no shut
exit
interface port-channel 12
ip address 10.12.12.2 255.255.255.252 exit
int ran f0/7-10
switchport trunk encapsulation dot1q switchport trunk native vlan 800 switchport mode trunk
switchport nonegotiate no shut
exit
int ran f0/7-8
desc member of po1 to ALS2 channel-group 2 mode active exit
int ran f0/9-10
39
40 ALS1
int ran f0/7-10
switchport trunk native vlan 800 switchport mode trunk
switchport nonegotiate no shut
exit
int ran f0/7-8
desc member of po1 to DLS1 channel-group 1 mode active
switchport trunk allowed vlan 12,123,234,800,1010,1111,3456 no shut
exit
int ran f0/9-10
desc member of po3 to DLS2 channel-group 3 mode desirable
switchport trunk allowed vlan 12,123,234,800,1010,1111,3456 no shut
exit
int vlan 3456
41 exit
ip default-gateway 10.34.56.254
42 ALS2
int ran f0/7-10
switchport trunk native vlan 800 switchport mode trunk
switchport nonegotiate exit
int ran f0/7-8
desc member of po2 to DLS2 channel-group 2 mode active
43 exit
int ran f0/9-10
desc member of po4 to DLS1 channel-group 4 mode desirable
switchport trunk allowed vlan 12,123,234,800,1010,1111,3456 no shut
exit
int vlan 3456
ip add 10.34.56.102 255.255.255.0 no shut
exit
ip default-gateway 10.34.56.254
44
d. Configurar DLS1, ALS1, y ALS2 para utilizar VTP versión 3 1) Utilizar el nombre de dominio UNAD con la contraseña cisco123 2) Configurar DLS1 como servidor principal para las VLAN.
3) Configurar ALS1 y ALS2 como clientes VTP.
DLS1
vtp domain UNAD vtp ver 3
45
Ilustración 33. Configuración para utilizar VTP versión 3 DLS1
ALS1
vtp domain UNAD vtp ver 3
vtp mode client
vtp password cisco123
Ilustración 34. Configuración para utilizar VTP versión 3 ALS1
ALS2
46 vtp mode client
vtp password cisco123
Ilustración 35. Configuración para utilizar VTP versión 3 ALS2
e. Configurar en el servidor principal las siguientes VLAN:
Ilustración 36. VLAN a configurar
DLS1
vlan 800 name NATIVA exit
48
Ilustración 37. Configuración VLAN
f. En DLS1, suspender la VLAN 434.
DLS1
49 exit
Ilustración 38. Suspender VLAN 434 en DLS1.
g. Configurar DLS2 en modo VTP transparente VTP utilizando VTP versión 2, y configurar en DLS2 las mismas VLAN que en DLS1.
DLS2
vtp ver 2
50 exit
vlan 234
name HUESPEDES exit
vlan 1010 name VOZ exit
vlan 1111
name VIDEONET exit
vlan 3456
name ADMINISTRACION
51 h. Suspender VLAN 434 en DLS2.
DLS2
52
Ilustración 40. Suspender VLAN 434 en DLS2.
i. En DLS2, crear VLAN 567 con el nombre de CONTABILIDAD. La VLAN de CONTABILIDAD no podrá estar disponible en cualquier otro Switch de la red.
DLS2
vlan 567
name CONTABILIDAD exit
Ilustración 41. Crear VLAN 567 en DLS2.
j. Configurar DLS1 como Spanning tree root para las VLAN 1, 12, 434, 800, 1010, 1111 y 3456 y como raíz secundaria para las VLAN 123 y 234.
53
spanning-tree vlan 1,12,434,800,1010,1111,3456 root primary spanning-tree vlan 123,234 root secondary
Ilustración 42. Configuración DLS1 como Spanning tree root.
k. Configurar DLS2 como Spanning tree root para las VLAN 123 y 234 y como una raíz secundaria para las VLAN 12, 434, 800, 1010, 1111 y 3456.
DLS2
spanning-tree vlan 123,234 root primary
spanning-tree vlan 1,12,434,800,1010,3456 root secondary
Ilustración 43. Configuración DLS2 como Spanning tree root.
l. Configurar todos los puertos como troncales de tal forma que solamente las VLAN que se han creado se les permitirá circular a través de éstos puertos.
DLS1
interface port-channel 1
54 exit
interface port-channel 4
switchport trunk allowed vlan 12,123,234,800,1010,1111,3456
Ilustración 44. Configuración de puertos troncales DLS1.
DLS2
interface port-channel 2
switchport trunk allowed vlan 12,123,234,800,1010,1111,3456 exit
interface port-channel 3
55
Ilustración 45. Configuración de puertos troncales DLS2.
m. Configurar las siguientes interfaces como puertos de acceso, asignados a las VLAN de la siguiente manera:
Ilustración 46. Configuración puertos de acceso.
DLS1
interface f0/6 switchport host
switchport access vlan 3456 no shut
56 int f0/15
swi host swi ac v 1111 no sh
exit
57 DLS2
interface f0/6 switchport host
switchport access vlan 12 switchport voice vlan 1010 no shut
exit int f0/15 swi host swi ac v 1111 no shut exit
int ran f0/16-18 swi host
58
59 ALS1
int f0/6
switchport host
switchport access vlan 123 switchport voice vlan 1010 no shut
exit int f0/15 swi host swi ac v 1111 no sh
60
Ilustración 49. Configuración puertos de acceso ALS1.
ALS2
int f0/6
switchport host
switchport access vlan 234 no shut
61 no sh
exit
Ilustración 50. Configuración puertos de acceso ALS1.
Part 2: conectividad de red de prueba y las opciones configuradas.
62 DLS1
63 DLS2
64 ALS1
65 ALS2
Ilustración 54. Verificación de VLAN ALS2.
b. Verificar que el EtherChannel entre DLS1 y ALS1 está configurado correctamente
66
Ilustración 55. Verificación de EtherChannel DLS1.
67
Ilustración 56. Verificación de EtherChannel ALS1.
c. Verificar la configuración de Spanning tree entre DLS1 o DLS2 para cada VLAN.
DLS1
68 DLS2
69
CONCLUSIONES
Por medio de este diplomado se obtiene un conocimiento enfocado en comandos para los routers y switches con sus diferentes protocolos de enrutamiento y direcciones ipv4 y ipv6.
70
BIBLIOGRAFÍA
Lammle, T. (2010). CISCO Press (Ed). Cisco Certified Network Associate Study Guide. Recuperado de
http://www.birminghamcharter.com/ourpages/auto/2012/3/22/41980164/CCNA%20 Electronic%20Book%206th%20edition.pdf
Odom, W. (2013). CISCO Press (Ed). CCNA ICND1 Official Exam Certification Guide. Recuperado de
http://ptgmedia.pearsoncmg.com/images/9781587205804/samplepages/97815872 05804.pdf
Teare, D., Vachon B., Graziani, R. (2015). CISCO Press (Ed). EIGRP
Implementation. Implementing Cisco IP Routing (ROUTE) Foundation Learning Guide CCNP ROUTE 300-101. Recuperado de https://1drv.ms/b/s!AmIJYei-NT1IlnMfy2rhPZHwEoWx
Teare, D., Vachon B., Graziani, R. (2015). CISCO Press (Ed). Basic Network and Routing Concepts. Implementing Cisco IP Routing (ROUTE) Foundation Learning Guide CCNP ROUTE 300-101. Recuperado de https://1drv.ms/b/s!AmIJYei-NT1IlnMfy2rhPZHwEoWx
UNAD (2015). Switch CISCO - Procedimientos de instalación y configuración del IOS [OVA]. Recuperado de https://1drv.ms/u/s!AmIJYei-NT1IlyYRohwtwPUV64dg UNAD (2015). Switch CISCO Security Management [OVA]. Recuperado de
https://1drv.ms/u/s!AmIJYei-NT1IlyVeVJCCezJ2QE5c
