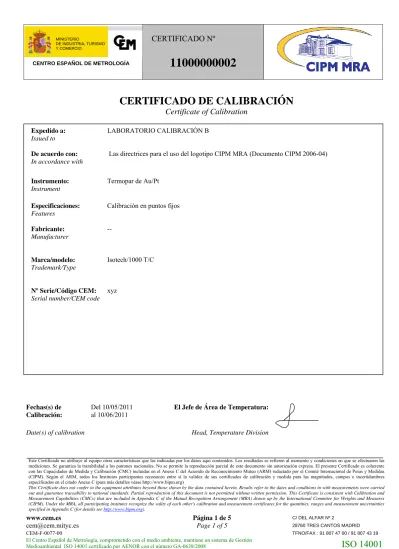

CERTIFICADO DE CALIBRACIÓN Certificate of Calibration

CERTIFICADO DE CALIBRACIÓN

Certificate of Calibration

Expedido a: Issued to LABORATORIO CALIBRACIÓN B De acuerdo con: In accordance with

Las directrices para el uso del logotipo CIPM MRA (Documento CIPM 2006-04)

Instrumento: Instrument

Termopar de Au/Pt

Especificaciones: Features

Calibración en puntos fijos

Fabricante: Manufacturer --Marca/modelo: Trademark/Type Isotech/1000 T/C Nº Serie/Código CEM: Serial number/CEM code

xyz

Fechas(s) de Calibración:

Del 10/05/2011

al 10/06/2011 El Jefe de Área de Temperatura:

Date(s) of calibration Head, Temperature Division

Este Certificado no atribuye al equipo otras características que las indicadas por los datos aquí contenidos. Los resultados se refieren al momento y condiciones en que se efectuaron las mediciones. Se garantiza la trazabilidad a los patrones nacionales. No se permite la reproducción parcial de este documento sin autorización expresa. El presente Certificado es coherente con las Capacidades de Medida y Calibración (CMC) incluidas en el Anexo C del Acuerdo de Reconocimiento Mutuo (ARM) redactado por el Comité Internacional de Pesas y Medidas (CIPM). Según el ARM, todos los Institutos participantes reconocen entre sí la validez de sus certificados de calibración y medida para las magnitudes, campos e incertidumbres

www.cem.es Página 2 de 5 C/ DEL ALFAR Nº 2

cem@cem.mityc.es Page 2 of 5 28760 TRES CANTOS MADRID

CEM-F-0077-00 TFNO/FAX : 91 807 47 00 / 91 807 43 19

El Centro Español de Metrología, comprometido con el medio ambiente, mantiene un sistema de Gestión

Medioambiental ISO 14001 certificado por AENOR con el número GA-0638/2008

ISO 14001

IDENTIFICACIÓN

Termopar tipo Au/Pt

Marca: Hart Scientific

Modelo: 1000 TC

Número de serie: xyz

Margen de calibración: 0 ºC a 961,78 ºC

CONDICIONES AMBIENTALES

Las condiciones ambientales durante la calibración fueron de 23 ºC ± 2 ºC de temperatura y menos

del 70 % de humedad relativa.

CALIBRACIÓN

El termopar ha sido calibrado en el margen de temperatura de 0 ºC a 961,78 ºC según el

procedimiento CEM-PT-0009. Los valores de fuerza electromotriz del termopar fueron medidos en

el punto del hielo y en los puntos de solidificación de la, plata, aluminio, zinc y estaño. Los puntos

fijos utilizados tienen trazabilidad a la Escala Internacional de Temperatura de 1990 (EIT-90)

mantenida por el C.E.M.

La junta fría fue mantenida a 0 ºC, introduciéndola 20 cm en un baño de hielo. La calibración se

realizó con la junta de medida del termopar introducida 40 cm en los hornos utilizados para la

realización de los puntos fijos.

Los valores de fuerza electromotriz,

E,

obtenidos, así como las diferencias

E

-

E

ref entre estos

valores medidos y los de la ecuación de referencia de la norma ASTM E 1751 en su edición de

1997, son los siguientes:

t

90

/ ºC

E /

μ

V (E - E

ref

) /

μ

V

U /

μ

V

231,928 2

235,0

-1,2

2,0

419,527 4

944,0

-1,7

2,0

660,323 9

318,6

-1,8

2,0

961,78 161117,2 -3,3

2,5

La incertidumbre del termopar en los puntos de calibración equivale a una temperatura de 0,16 ºC

en 231,928 ºC, de 0,12 ºC en 419,527 ºC y de 0,10 ºC en el resto de los puntos de calibración.

TABULACIÓN

A las diferencias

E

-

E

ref se les ajustó por mínimos cuadrados una función de desviación del

siguiente tipo:

E

desv =

E

-

E

ref = a·

t

3

+ b·

t

2

+ c·

t

Donde:

a = -1,045 x 10

-8

b = 1,504 x 10

-5

c = -8,214 x 10

-3

Esta ecuación es utilizada para obtener los resultados de la tabulación adjunta como:

E = E

ref +

E

desv

La incertidumbre correspondiente a la función ajustada y a la tabulación es de 3 μV para el

margen de temperatura de 100 a 900 ºC y de 4

μ

V para el margen de 900 ºC a 1 000ºC. Estas

incertidumbres equivalen a una temperatura de 0,3 ºC para la tabulación de 100 ºC a 350 ºC y a

0,2 ºC para el resto de la tabulación.

Las incertidumbres indicadas son expandidas y están expresadas para un factor de cobertura

k =

2,

(aproximadamente equivalente a un nivel de confianza de 95%). El cálculo de dichas

incertidumbres está basado en las recomendaciones de la

Guía para la expresión de la

incertidumbre de medida

, versión española, 3ª ed., 2009, publicada por el CEM.

www.cem.es Página 4 de 5 C/ DEL ALFAR Nº 2

cem@cem.mityc.es Page 4 of 5 28760 TRES CANTOS MADRID

CEM-F-0077-00 TFNO/FAX : 91 807 47 00 / 91 807 43 19

El Centro Español de Metrología, comprometido con el medio ambiente, mantiene un sistema de Gestión

Medioambiental ISO 14001 certificado por AENOR con el número GA-0638/2008

ISO 14001

Termopar tipo: Au/Pt Marca: Isotech

Nº de serie: 1000T/C t/ºC E/μV Dif./μV t/ºC E/μV Dif./μV 0,0 0,0 350,0 3863,2 148,3 10,0 62,2 62,2 360,0 4013,4 150,1 20,0 128,1 65,9 370,0 4165,3 152,0 30,0 197,7 69,6 380,0 4319,1 153,7 40,0 270,8 73,1 390,0 4474,6 155,5 50,0 347,3 76,5 400,0 4631,9 157,3 60,0 427,0 79,8 410,0 4 790,9 159,0 70,0 510,0 83,0 420,0 4 951,7 160,8 80,0 596,1 86,1 430,0 5 114,2 162,5 90,0 685,2 89,1 440,0 5 278,4 164,2 100,0 777,2 92,0 450,0 5 444,4 165,9 110,0 872,1 94,9 460,0 5 612,0 167,6 120,0 969,8 97,7 470,0 5 781,3 169,3 130,0 1 070,2 100,4 480,0 5 952,3 171,0 140,0 1 173,2 103,1 490,0 6 125,0 172,7 150,0 1 278,9 105,6 500,0 6 299,3 174,3 160,0 1 387,1 108,2 510,0 6 475,3 176,0 170,0 1 497,7 110,6 520,0 6 652,9 177,7 180,0 1 610,8 113,1 530,0 6 832,3 179,3 190,0 1 726,2 115,4 540,0 7 013,2 181,0 200,0 1 844,0 117,8 550,0 7 195,8 182,6 210,0 1 964,0 120,0 560,0 7 380,0 184,2 220,0 2 086,3 122,3 570,0 7 565,9 185,9 230,0 2 210,7 124,5 580,0 7 753,4 187,5 240,0 2 337,3 126,6 590,0 7 942,6 189,1 250,0 2 466,1 128,7 600,0 8 133,3 190,8 260,0 2 596,9 130,8 610,0 8 325,7 192,4 270,0 2 729,8 132,9 620,0 8 519,7 194,0 280,0 2 864,6 134,9 630,0 8 715,4 195,6 290,0 3 001,5 136,9 640,0 8 912,7 197,3 300,0 3140,4 138,8 650,0 9 111,6 198,9 310,0 3281,2 140,8 660,0 9 312,1 200,5 320,0 3423,9 142,7 670,0 9 514,2 202,1 330,0 3568,5 144,6 680,0 9 717,9 203,7 340,0 3714,9 146,5 690,0 9 923,3 205,4

Nº de serie: 1000T/C t/ºC E/μV Dif./μV t/ºC E/μV Dif./μV 700,0 10 130,3 207,0 850,0 13 427,7 231,0 710,0 10338,9 208,6 860,0 13 660,3 232,6 720,0 10549,1 210,2 870,0 13 894,5 234,2 730,0 10760,9 211,8 880,0 14 130,3 235,8 740,0 10974,3 213,4 890,0 14 367,6 237,3 750,0 11189,4 215,0 900,0 14 606,5 238,9 760,0 11406,0 216,6 910,0 14 847,0 240,5 770,0 11624,2 218,2 920,0 15 089,0 242,0 780,0 11844,1 219,8 930,0 15 332,6 243,6 790,0 12065,5 221,4 940,0 15 577,8 245,2 800,0 12288,6 223,0 950,0 15 824,5 246,7 810,0 12513,2 224,6 960,0 16 072,8 248,3 820,0 12 739,5 226,2 970,0 16 322,7 249,9 830,0 12 967,3 227,8 980,0 16 574,1 251,4 840,0 13 196,7 229,4 990,0 16 827,1 253,0 1 000,0 17 081,7 254,6

FIN DE DOCUMENTO
