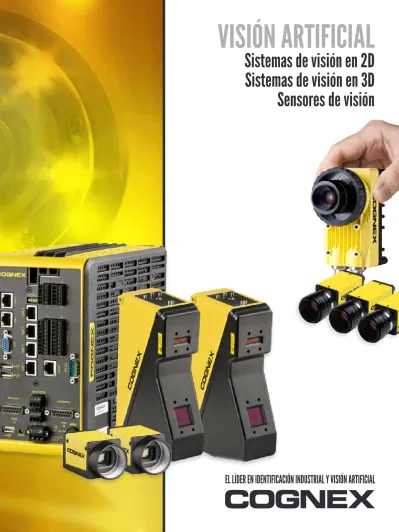

EL LÍDER EN IDENTIFICACIÓN INDUSTRIAL Y VISIÓN ARTIFICIAL
VISIÓN ARTIFICIAL
Sistemas de visión en 2D
Sistemas de visión en 3D
Sensores de visión
2
Sensores de visión
OFICINAS EN TODO EL MUNDO
2
SOCIOS COMERCIALES
1,000,000
DE SISTEMA
S
PAÍSES
EL LÍDER MUNDIAL
EN IDENTIFICACIÓN INDUSTRIAL Y VISIÓN ARTIFICIAL
Cognex es la empresa de visión más confiable del mundo. Con más de un millón de sistemas instalados en fábricas de todo el mundo y más de treinta años de experiencia en visión artificial y tecnología de identificación industrial basada en imágenes. Los productos Cognex son utilizados por muchos de los principales fabricantes, proveedores y constructores de maquinarias para garantizar que los productos que entregan cumplan con los exigentes requisitos de calidad de cada industria.
La tecnología de visión de Cognex ayuda a las empresas a mejorar el rendimiento y la calidad de la producción eliminando los defectos, verificando el montaje y realizando un seguimiento del producto al capturar información en cada etapa del proceso de producción. La automatización más inteligente mediante la visión de Cognex y los sistemas de identificación implican menos errores de producción, lo que equivale a costos de fabricación más bajos y una mayor satisfacción del cliente. Cognex ofrece más y mejores soluciones para cumplir con los requisitos de cada aplicación.
Sistemas de visión autónomos
EN EL NEGOCIO
30
+AÑOS
Sistemas de visión en
3D y de cámaras múltiples
ENVIADOS
+
500
+
de
LA LÍNEA DE PRODUCTOS
MÁS COMPLETA
Los sistemas de visión, de sensores y sensores de desplazamiento láser 3D de Cognex ofrecen la más amplia gama de soluciones con mayor confiabilidad y repetibilidad que otro proveedor. Cognex, además, cuenta con una red mundial de expertos en visión con el conocimiento para ayudarlo donde y cuando lo necesite. Con los sistemas de visión artificial de Cognex puede realizar inspecciones del 100%, garantizar la calidad de las marcas y mejorar instantáneamente los procesos de producción.
La tecnología de visión de Cognex realiza tareas que para las personas son difíciles o imposibles de realizar de forma confiable y constante. Nuestros sistemas de visión ayudan a automatizar y a poner a prueba de errores la producción, al minimizar los defectos y reducir los costos.
Inspección
Inspeccione para detectar errores de montaje, defectos en la superficie, piezas dañadas y características ausentes. Identifique la orientación, la forma y la posición de los objetos y sus características.
Guiado/Alineación
Guíe los dispositivos robóticos y el equipo de automatización. Alinee las piezas para una mayor precisión en las operaciones de montaje y otros procesos de fabricación.
Cálculo/Medición
Mida las piezas para verificar las dimensiones críticas. Mida los componentes para la clasificación y separación.
OCR/OCV
Lea y verifique los caracteres alfanuméricos marcados directamente en las piezas e impresos en las etiquetas.
Presencia/Ausencia
Detecte la presencia o la ausencia de características simples y objetos para obtener resultados básicos de aprobado/fallo.
Lectura de códigos
Lea los códigos de barras 1-D y los códigos 2-D como parte de una inspección total. En el caso de aplicaciones de identificación específica, también busque lectores de identificación DataMan®.
Los sistemas de visión en 2D y 3D abordan las siguientes aplicaciones:
SIN IMPORTAR LO QUE HAGA, HÁGALO BIEN
4
SENSORES DE VISIÓN CHECKER
Los sensores de visión sencillos y rentables reemplazan los sensores fotoeléctricos para obtener una inspección y una detección de piezas más confiable. Los sensores de visión Checker® permiten
varias inspecciones con un solo dispositivo.
Los beneficios:
• Configuración rápida y fácil
• Versiones disponibles en color y monocromo • Tecnología patentada de detección de piezas • El editor Ladder Logic estándar industrial permite
la personalización
• Comunicación vía EtherNet/IP y PROFINET PLC • Almacenamiento ilimitado de imágenes en servidor FTP • Configuración y pantalla remota a través del dispositivo
SensorView® 2 (no se requiere PC) o a través de la PC
• Hasta cuatro salidas discretas
• Hasta 32 cambios de tarea para una flexibilidad máxima • Opciones de iluminación de color y filtros para optimizar el
contraste de imagen
www.cognex.com/Checker
SISTEMAS DE VISIÓN IN-SIGHT
Los sistemas de visión In-Sight® de Cognex son inigualables en cuanto a la capacidad de inspección, identificación y guiado de piezas. Estos sistemas de visión autónomos y de calidad industrial combinan una biblioteca de herramientas de visión avanzadas con una captura y un procesamiento de imágenes a alta velocidad. Un amplio rango de modelos, que incluyen sistemas de color y escaneado lineal,
cumplen con todos los requisitos de precios y rendimiento.
Los beneficios:
• Herramientas de visión de gran alcance, incluidos PatMax®, IDMax®,
y algoritmos OCRMax™
• Herramientas de visión de color reconocidas a nivel mundial • Facilidad de uso inigualable
• Interfaz de usuario EasyBuilder® para una instalación rápida y de fácil aplicación
• El entorno de programación de hoja de cálculo proporciona más potencia y flexibilidad
• Amplia gama de factores de forma, incluidas las carcasas con calificación IP67
• Opciones de iluminación y lentes múltiples, incluidos autoenfoque e iluminación integrada
• La adquisición tiene una velocidad de hasta 400 cuadros por segundo • Resolución máxima de 5 magapíxeles
www.cognex.com/InSight
Escanee el código o visite www.cognex.com/vision
PRODUCTOS
DE VISIÓN ARTIFICIAL
SENSORES DE DESPLAZAMIENTO LÁSER 3D
Los sensores de desplazamiento láser en 3D optimizan la calidad del producto al ofrecer una inspección de piezas en tres dimensiones. Estos sensores industriales vienen equipados con un controlador de visión, software Cognex Designer y herramientas de visión en 2D y 3D reconocidas a nivel mundial.
Los beneficios:
Los sensores de desplazamiento láser en 3D de Cognex vienen calibrados de fábrica para entregar resultados en unidades de medición reales con precisión a nivel micrométrico. A diferencia de la visión artificial en 2D, los sensores de desplazamiento láser ofrecen una representación topográfica de las características en 3D relativas a cualquier superficie.
• Inspecciona y mide en 3D: volumen, área, altura, inclinación, adaptación en círculo y herramientas de eliminación de curvatura
• Realiza el reconocimiento óptico de caracteres (OCR) en caracteres en relieve
• Calibrado con precisión a nivel micrométrico en unidades reales (mm) • Ofrece inspección independiente del contraste: objeto oscuro sobre
fondo oscuro
• Combina los sensores en 3D y las cámaras en 2D con las herramientas de visión en 2D y 3D reconocidas a nivel mundial: PatMax, IDMax y algoritmos OCRMax
• Carcasa industrial IP65: carcasa IP69K opcional • Altas velocidades de escaneado: hasta 10 KHz
www.cognex.com/DS1000
COGNEX DESIGNER
El entorno de desarrollo Cognex DesignerTM permite la creación y el despliegue rápido de
aplicaciones de visión de alto rendimiento. Al proporcionar todo lo que se necesita para configurar las herramientas de visión, diseñar interfaces de usuario gráficas profesionales, sincronizar con hardware externo y conectarse a la red de la fábrica, Cognex Designer incluye la grandiosa biblioteca VisionPro® de herramientas de alineación, inspección e identificación para un
rendimiento rápido y preciso.
Los beneficios:
• Crea aplicaciones de visión gráficamente que son fáciles de implementar y mantener
• Se conecta a los sensores de desplazamiento en 3D de Cognex o a una amplia gama de otras cámaras industriales de Cognex o de terceros
• Inspecciona, identifica y guía las piezas de manera eficiente, utilizando las herramientas de visión PatMax, IDMax y OCRMax
• Interactúa con robots, etapas de movimiento, mecanismos de rechazo y otro hardware industrial • Se implementa en un controlador de visión de
Cognex para la operación autónoma o se integra con una computadora industrial de alta velocidad
TECNOLOGÍA LÍDER
DE LA INDUSTRIA
6
Localización de piezas con PatMax
Ubicar el objeto dentro del campo de visión de la cámara es el primer paso en cualquier aplicación de visión artificial. Es lo que suele
determinar si la aplicación es exitosa o falla, y se basa en un proceso de visión artificial conocido como correspondencia de patrones.
La correspondencia de patrones puede ser extremadamente compleja, ya que muchas variables pueden alterar la forma en que un objeto aparece en un sistema de visión. Para superar estos desafíos, Cognex ha desarrollado la tecnología PatMax, que ha revolucionado el proceso para encontrar objetos con precisión, a pesar de los cambios en el ángulo, el tamaño y la forma.
La herramienta de software patentada es el “estándar de oro” de la industria para la localización de piezas y características, y proporciona precisión y repetibilidad en las condiciones más complejas. La tecnología PatMax es la base para herramientas complementarias, como PatQuick, PatMax AutoTune y PatMax multimodelo que cubren el rango más amplio de correspondencia de patrones e inspección en la industria.
www.cognex.com/PatMax
Guía robótica revolucionaria
Cognex ofrece precisión y facilidad de uso incomparables en las aplicaciones de robótica guiada por visión (VGR). Las herramientas de software de avanzada tecnología ofrecen la ubicación exacta de las piezas y una inspección precisa para:
• Eliminar la costosa fijación de alta precisión • Simplificar la calibración robótica
• Procesar diversos tipos de piezas sin cambiar las herramientas • Agregar la pre-inspección y postcolocación
PatMax AutoTune
PatMax multimodelo PatMax sintético
PatMax perspectivo
Herramientas de color avanzadas
Localizar, clasificar, extraer, correspondencia, identificar y monitorear imágenes en color con las potentes herramientas de color de Cognex facilitan:
• La búsqueda de las características de color a pesar de la traslación, rotación, escala y sesgo
• La simplificación de la definición del color para escenas de color complejas
• La extracción de colores complejos para aplicaciones de inspección, localización e identificación basadas en color • La diferenciación de manera precisa entre las variaciones
útiles de color
• La creación de una imagen en escala de grises a partir de colores segmentados para permitir que se apliquen otras herramientas
www.cognex.com/Color
Reconocimiento óptico de caracteres (OCR) robusto
La tecnología OCRMax brinda la potencia para alcanzar las velocidades de lectura de caracteres más altas, mientras mantiene los errores de lectura al mínimo.¿Qué hace que la tecnología OCRMax sea diferente? Es un potente algoritmo que evita errores de lectura, maneja variaciones en los procesos y proporciona un manejo sencillo de las fuentes. Es rápido, fácil de configurar con una única función de AutoTune, simple de usar en todas las plataformas, y requiere capacitación mínima del usuario.
Inspección y medición en 3D
Los sensores de desplazamiento láser en 3D calibrados de fábrica de Cognex facilitan la creación de soluciones personalizadas y de interfaces de usuario gráficas profesionales para inspecciones en 3D. Estos sensores ofrecen un rendimiento rápido con precisión a nivel micrométrico en la más amplia gama de inspecciones, al utilizar herramientas de visión en 2D y 3D independientemente de los desafíos de contraste e iluminación.
8
Comunicación completa
Ya sea que lo conecte directamente a un PLC o controlador robótico o que administre múltiples sistemas remotamente desde una PC o HMI en red, Cognex Connect™ garantiza un enlace de
comunicación confiable y perfecta entre los productos Cognex y todos sus equipos de la planta.
www.cognex.com/Connect
Visualización completa
La visualización VisionView® es ideal para supervisar y
controlar los sistemas de visión In-Sight y los lectores de códigos de barras DataMan® en la planta, y permite controles
del operador específicos para la aplicación. La pantalla inteligente del SensorView™ 2 permite a los usuarios configurar, editar y monitorear la actividad del sensor de visión Checker en un panel IP65 industrial grande sin PC.
• Hay múltiples opciones de plataforma disponibles • Detecta automáticamente sistemas de Cognex en la red • Muestra imágenes a todo color con superposiciones
gráficas y controles del operador
www.cognex.com/VisionView www.cognex.com/SensorView
Dispositivos
industriales
Mitsubishi Rockwell Siemens B & R Omron ...y másProtocolos
EtherNet/IP PROFINET Protocolo MC CC-Link PROFIBUS FTP Modbus POWERLINK Modbus/TCPTipos de
protocolo
Ethernet industrial Fieldbus SerialRobots
ABB Denso FANUC Kuka Mitsubishi Motoman Staubli YaskawaTECNOLOGÍA LÍDER
DE LA INDUSTRIA
Cognex Designer
El software Cognex Designer no es sólo una herramienta de programación de visión, sino también un entorno completo para la creación de soluciones listas de fábrica. Con el software de Cognex Designer, es muy sencillo añadir recetas de aplicación, grabar y reproducir datos de imagen, o comunicarse con cámaras, luces y PLC. Incluye todo lo necesario para el desarrollo rápido de aplicaciones profesionales, con la simplicidad de una interfaz gráfica de diagrama de flujo.
• Comparta plantillas de aplicaciones e interfaces entre los desarrolladores en el mismo o diferentes proyectos • Ahorre tiempo con las herramientas del sistema
preexistentes de los niveles de usuario de acceso, alarmas en tiempo real, controles localizables y registro de base de datos SQL
• Cree plug-ins para conducir un equipo externo, desde el control automático de luces hasta la recolección y ubicación del robot
• Incorpore controles .NET de terceros para personalizar las interfaces de usuario profesionales
www.cognex.com/CognexDesigner
Control y mantenimiento centralizados
El centro de control Cognex Explorer™ ofrece una visión de la red unificada de todos los sistemas In-Sight, DataMan y VisionView de Cognex. Cognex Explorer ofrece herramientas de mantenimiento sencillas pero potentes, la capacidad de realizar copias de seguridad, restaurar o clonar proyectos, actualizar firmware y mucho más. Cognex Explorer es muy intuitivo y no requiere conocimientos de programación para utilizarlo. El centro de control ofrece a los ingenieros de control y mantenimiento la capacidad de:
• Encontrar todo el hardware de Cognex conectados a Ethernet en la red
• Ver el estado en línea/sin conexión de todos los sistemas de la red • Ver la configuración de dispositivos: direcciones IP, versiones de
firmware/software y archivos de trabajo
• Ejecutar sistema de visión y actualizaciones de firmware del lector ID
• Respaldar y restaurar múltiples sistemas simultáneamente • Clonar sistemas para reemplazos de emergencia o cambios
de productos
• Actualizar llicencias de sistemas
HERRAMIENTAS
POTENTES
10
La biblioteca de herramientas de visión de Cognex ofrece un rendimiento confiable y repetitivo, incluso en las aplicaciones de visión más complejas.
Herramientas de localización de piezas
• Localizan piezas y montajes para su inspección • Identifican ubicaciones de piezas para manipulación
robótica, tolerando cambios en la rotación, escala y variaciones de iluminación
Herramientas de inspección
• Verifican el montaje correcto de las piezas • Verifican e inspeccionan los atributos de las piezas
Herramientas de medición
• Miden y verifican tolerancias de piezas, montajes y etiquetas de productos
Herramientas de guía robótica
• Recogida y colocación precisas de alta velocidad • Colocan o quitan piezas o localizan las piezas
no fijadas en la transportadora, y las colocan en el empaque
• Usan robots para manipular las piezas o la cámara para inspeccionar características críticas de la pieza
Herramientas de detección flexible de imperfecciones
• Detectan defectos en los bordes, límites y superficies • Detectan defectos en las superficies, como manchas
y rasguños
Herramientas de color
• Identifican, inspeccionan, clasifican y verifican los productos basándose en los atributos de color • Agrupan los productos basándose en el color
Herramientas de inspección de bordes
• Verifican el correcto montaje de los componentes y detectan imperfecciones
• Detectan desviaciones en la posición del borde, así como defectos y hendiduras
• Detectan variaciones del ancho o rebordes faltantes en la trayectoria, en aplicaciones de seguimiento de rebordes
Herramientas OCV/OCR
• Leen o verifican los códigos de lote/fecha y SKU • Verifican la legibilidad de caracteres y la operación
adecuada de la impresora
Herramientas de lectura de códigos
• Leen códigos 2-D de Marcado Directo de Piezas (DPM) • Leen y rastrean códigos 1-D y 2-D y verifican la calidad
de impresión según los estándares de la industria
Herramientas de calibración no lineal
• Recolección y colocación robótica de alta precisión para montaje estándar y montaje fuera del eje debido a limitaciones de espacio o limitaciones de movimiento de robots
• Mediciones de alta precisión de ubicación de piezas y dimensiones críticas
Modelo 1 Rango de v elocidad 2 Adquisición 3 (fps)
Resolución de usuarioInterfaz Herramientas compatibles4
Número de pieza
800 x 600 1280 x 1024 EasyBuilder Hoja de cálculo Her
ramientas base Her ramientas esenciales Her ramientas extendidas Her ramientas de identificación Her ramientas
de color PatMax disponible Únicamente OCR
7010 2x 102 B C IS7010-01 7020 2x 102 B E IS7020-01 7050 2x 102 B E IS7050-01 7200 6x 102 B E X I C P IS7200-01, IS7200-11 (PatMax) 7400 12x 102 B E X I C P IS7400-01, IS7400-11 (PatMax) 7402 12x 60 B E X I C P IS7402-01, IS7402-11 (PatMax) Modelos de OCR 7230 6x 102 O IS7230-01 7430 12x 102 O IS7430-01 7432 12x 60 O IS7432-01 Modelos de identificación 7210 6x 102 I IS7210-01 7410 12x 102 I IS7410-01 7412 12x 60 I IS7412-01
COMPARACIÓN DE MODELOS
IN-SIGHT 7000
Notas:1) Los sistemas de visión In-Sight 7000 tienen una entrada de disparador integrada, 3 entradas de alta velocidad y 4 salidas de alta velocidad.
2) Rango de velocidad en comparación con el modelo In-Sight Micro 1020 y no incluye velocidad de adquisición de imágenes. Los modelos 5604 y 5614 tienen la velocidad de adquisición de imágenes expresada en líneas por segundo.
3) La velocidad de adquisición se basa en la exposición mínima y en una captura completa de imágenes. 4) Herramientas compatibles:
El juego de herramientas base incluye herramientas de brillo, contraste, patrón, bordes, geometría punto a punto, distancia, ángulo, gráficos y blob.
El juego de herramientas esenciales incluye herramientas de blob, bordes y curvas, histogramas y geométricas, filtros de imágenes, correspondencia de patrones y calibrado estándar.
El juego de herramientas extendidas incluye calibrado no lineal, calibrador, detección de imperfecciones y herramientas InspectEdge.
El juego de herramientas de identificación incluye: Lectura y verificación de códigos de barras 1D/2D, lectura y verificación de textos (OCR/OCV) y filtros de imágenes. El juego de herramientas de color incluye MatchColor, ExtractColor, histograma de colores, filtros de color a escala de grises y filtro de distancia de color a escala de grises. Excepción: In-Sight 7010C solo incluye la herramienta de identificación de color.
Incluye PatMax, tecnología de correspondencia de patrones geométricos patentada por Cognex. La herramienta PatMax es necesaria para la detección flexible de imperfecciones.
Herramientas para aplicaciones OCR.
E X C I B P O
COMPARACIÓN DE MODELOS
IN-SIGHT 5000 Y 5600
12 Modelo 1 Rango de v elocidad 2 Adquisición 3 (fps) Modelo de colorResolución de usuarioInterfaz Herramientas compatibles4
Número de pieza
640 x 480 1600 x 1200 Escaneado lineal 1K 2448 x 2048 EasyBuilder Hoja de cálculo Her
ramientas esenciales Her ramientas extendidas Her ramientas de identificación Her ramientas de
color PatMax disponible
5100 4x 60 E X I P IS5100-01 IS5100-11 (PatMax) 5100C 4x 60 E X I C P IS5100-C01 IS5100-C11 (PatMax) 5110 4x 60 I IS1101-01 5400 12x 60 E X I P IS5400-01 IS5400-11 (PatMax) 5400C 8x 60 E X I C P IS5400-C01 IS5400-C11 (PatMax) 5403 12x 15 E X I P IS5403-01 IS5403-11 (PatMax) 5410 12x 60 I IS5410-01 5413 12x 15 I IS5413-01 5600 20x 60 E X I P IS5600-01 IS5600-11 (PatMax) 5603 20x 14 E X I P IS5603-01 IS5603-11 (PatMax) 5604 20x de 44klíneas 2 E X I P IS5604-01 IS5604-11 (PatMax)
5605 20x 16 E X I P IS5605-01 IS5605-11 (PatMax) 5610 20x 60 I IS5610-01 5613 20x 14 I IS5613-01 5614 20x de 44klíneas 2 I IS5614-01 5615 20x 16 I IS5615-01
Para obtener información técnica adicional sobre el sistema de visión In-Sight, visite www.cognex.com/support/insight
Modelo 1 Rango de v elocidad 2 Adquisición 3 (fps) Modelo de color
Resolución de usuarioInterfaz Herramientas compatibles4
Número de pieza
640 x 480 800 x 600 1280 x 1024 1600 x 1200 Escaneado lineal 1K EasyBuilder Hoja de cálculo Her
ramientas esenciales Her ramientas extendidas Her ramientas de identificación Her ramientas
de color PatMax disponible
1020 1x 60 E ISM1020-01 1050 1x 60 E ISM1050-01 1100 4x 60 I ISM1100-01 1100C 4x 58 E X I P ISM1100-C01 ISM1100-C11 (PatMax) 1110 4x 60 I ISM-1110-01 1400 10x 60 E X I P ISM1400-01 ISM1400-11 (PatMax) 1400C 10x 58 I P ISM1400-C01 ISM1400-C11 (PatMax) 1402 10x 60 I ISM1402-01 ISM1402-11 1403 8x 14 I ISM1403-01 ISM1403-11 (PatMax) 1403C 8x 7.5 I ISM1403-C01 ISM1403-C11 (PatMax) 1410 10x 60 I ISM1410-01 1412 8x 60 I ISM1412-01 1413 8x 14 I ISM1413-01 1500 12x 200** I ISM1500-01 ISM1500-11 (PatMax)
COMPARACIÓN DE MODELOS
IN-SIGHT MICRO
E E E E E E E X X X X X X X C C C P P P P P1) Los sistemas de visión In-Sight Micro tienen 1 entrada de disparador integrada y 2 salidas de alta velocidad. * Software configurable en el Explorador In-Sight: 150 fps a 800 x 600.
14
COMPARACIÓN DE MODELOS
CHECKER
Campo de visión de los sensores de visión del Checker 4G7
Las curvas muestran el campo de visión de los lentes estándar y opcionales. Cada cuadrícula = 1 in (2.54 cm)
Campo de visión de los sensores de visión de Checker 4G1
Las curvas muestran el campo de visión de los lentes estándar y opcionales. Cada cuadrícula = 1 in (2.54 cm)
Comparación de modelos 4G7C 4G1 4G7 4G7X Sensor de localización de piezas
a
a
a
a
Sensores de inspección: presencia, medición o posicióna
a
Sensores de inspección: presencia, medición y posicióna
Sensores de inspección:Presencia del color
a
Activación interna
a
a
a
a
Reajuste del patróna
a
a
a
Cambio de tarea 32 32 32 32 Configuración del software de la PCa
a
a
a
Pantalla y configuración del SensorViewa
a
a
a
Seguimiento de piezas basado en un codificadora
a
a
a
Lógica para las salidaspersonalizadas
a
a
a
a
Cantidad de sensoresde inspección Sin límite Sin límite Sin límite Sin límite
Tasa máxima
de inspección 60 Hz 400 Hz 60 Hz* 60 Hz*
Resolución 752 x 480 128 x 101 752 x 480 752 x 480
Comunicación PLC -
EtherNet/IP con AOP
a
a
a
a
* Las opciones para incrementar las tasas de inspección a 125 Hz o 250 Hz están disponibles a través de binning y zoom digital.
Campo de visión Distancia de trabajo 3,6 mm 5,8 mm (Estándar) 8 mm 16 mm 25 mm Campo de visión Distancia de trabajo 3,6 mm 5,8 mm (Estándar) 8 mm 16 mm 25 mm
COMPARACIÓN DE MODELOS
DS1000
Comparación de modelos
Especificaciones DS1050 DS1101 DS1300 DS925B
Campo de visión cercano (mm) 43 64 90 23.4 Campo de visión lejano (mm) 79 162 410 29.1 Distancia de separación (mm) 87 135 180 53.5 Rango de medición (mm) 76 220 725 25 Clase de láser 2M 2M 2M 2M Resolución X (mm) 0.059-0.090 0.079-0.181 0.101-0.457 0.0183-0.0227 Resolución Z (mm) 0.004-0.014 0.010-0.052 0.016-0.265 0.002 Controlador VC5 Procesador Intel i5 Precisión en tiempo real IO
Conexión PLC
Conecta hasta 4 cabezales de sensores DS Software Software IDE Cognex Designer Herramientas de visión en 3D y 2D
reconocidas a nivel mundial Volumen, área, altura, inclinación, adaptación circular, eliminación de curvatura, PatMax y OCRMax
CAMPO DE VISIÓN CAMPO DE VISIÓN CERCANO SECCIÓN DE TRABAJO DE INTERÉS CD MR
© Copyright 2014, Cognex Corporation. Toda la información de este documento queda sujeta a modificaciones sin previo aviso. Cognex, PatMax, IDMax, In-Sight, EasyBuilder, DataMan, VisionView, SensorView, Checker y VisionPro son marcas registradas y OCRMax, el logotipo de Cognex, Cognex Connect, Cognex Designer y Cognex Explorer son marcas registradas de Cognex Corporation. Todas las demás marcas son propiedad de sus respectivos propietarios.
Impreso en EE. UU. Lit. No. VG9001-1412
América América +1 508 650 3000 Europa Austria +49 721 6639 393 Bélgica +31 403 05 00 43 Francia +33 1 4777 1551 Alemania +49 721 6639 393 Hungría +36 1 501 0650 Irlanda +0808 168 3001 Italia +39 02 6747 1200 Países Bajos +31 403 05 00 43 Polonia +48 71 776 07 52 España +34 93 445 67 78 Suecia +46 21 14 55 88 Suiza +49 721 6639 393 Turquía +90 212 306 3120 Reino Unido +0808 168 3001 Asia China +86 21 5050 9922 India +9120 4014 7840 Japón +81 3 5977 5400 Corea +82 2 539 9047 Singapur +65 632 55 700 Taiwán +886 3 578 0060 www.cognex.com
Sede central One Vision Drive Natick, MA 01760 EE. UU. Tel: +1 508 650 3000 Fax: +1 508 650 3344
Las compañías de todo el mundo confían en los sistemas de visión e identificación de Cognex para optimizar la calidad, bajar los costos y controlar la trazabilidad.
UNA VISIÓN PARA CADA INDUSTRIA
Con más de un millón de sistemas instalados en todo el mundo, los sistemas de visión artificial de Cognex se aceptan
en casi cualquier industria y son utilizados por la mayoría de los principales fabricantes. Los sistemas de visión de
Cognex realizan inspecciones al 100%, garantizan la calidad de las marcas y mejoran los procesos de producción.
Los procesos de fabricación para construir casi todos los sistemas y componentes de un automóvil se han visto beneficiados a partir del uso de la visión artificial.
Automotriz
Los robots con visión artificial permiten un ensamblaje a escala y final de teléfonos móviles, tabletas y dispositivos de uso. La tecnología de visión de Cognex también permite la fabricación de pantallas táctiles de alta precisión e inspección de calidad en 3D.
Dispositivos móviles
Mejora la producción y
las operaciones de empaquetado con adquisición de imágenes a alta velocidad, herramientas de color avanzadas y sistemas de inspección en 3D.
Productos de consumo
Las aplicaciones de alimentos y bebidas requieren una visión que pueda trabajar con precisión y rapidez, para mantenerse al nivel de las líneas de producción más intensas.
Alimentos y bebidas
La inspección de calidad es crítica para el éxito. La responsabilidad por productos defectuosos, la calidad inconsistente, los cambios rápidos en costos y las normas pendientes presentan desafíos a los fabricantes de dispositivos médicos.
Dispositivos médicos
La necesidad de cumplir con la seguridad del paciente y los requisitos de trazabilidad es imperativa y la visión artificial ayuda a alcanzar los objetivos de cumplimiento.
Farmacéutica
Cognex vision ofrece la alineación sub-pixel precisa y la identificación que es esencial para cada paso del proceso de fabricación de semiconductores, a pesar de los desafíos geométricos y efectos de proceso.
Semiconductores
La visión artificial ofrece el alineamiento de alta velocidad y el rastreo para el ensamblaje de dispositivos electrónicos, incluso en los componentes en miniatura más nuevos y los circuitos flexibles.
