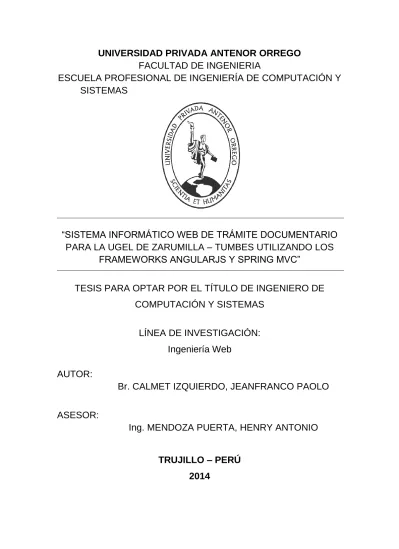

SISTEMAS
―SISTEMA INFORMÁTICO WEB DE TRÁMITE DOCUMENTARIO
PARA LA UGEL DE ZARUMILLA – TUMBES UTILIZANDO LOS
FRAMEWORKS ANGULARJS Y SPRING MVC‖
TESIS PARA OPTAR POR EL TÍTULO DE INGENIERO DE
COMPUTACIÓN Y SISTEMAS
LÍNEA DE INVESTIGACIÓN:
Ingeniería Web
AUTOR:
Br. CALMET IZQUIERDO, JEANFRANCO PAOLO
ASESOR:
Ing. MENDOZA PUERTA, HENRY ANTONIO
TRUJILLO – PERÚ
2014
“SISTEMA INFORMÁTICO WEB DE TRÁMITE DOCUMENTARIO PARA LA
UGEL DE ZARUMILLA
– TUMBES UTILIZANDO LOS FRAMEWORKS
ANGULARJS Y SPRING MVC”
Elaborado por:
Br. Jeanfranco Paolo Calmet Izquierdo
Aprobado por:
________________________________
Ing. Ullón Ramirez, Agustín Eduardo
Presidente
CIP: 137602
________________________________
Ing. Abanto Cabrera, Heber Gerson
Secretario
CIP: 106421
________________________________
Ing. Rodriguez Aguirre, Silvia Ana
Vocal
CIP: 107615
_______________________________
Ing. Mendoza Puerta, Henry Antonio
Asesor
DEDICATORIA
“
A
mis
padres
por
brindarme
la
oportunidad de crecer como persona y como
profesional. De manera especial a mi abuelo y
abuela, por inculcarme tantas enseñanzas y
valores. Gracias a todos ellos por su apoyo
incondicional y por ser esa motivación que se
necesita cuando estás lejos de casa―
AGRADECIMIENTOS
―A Dios por permitirme vivir plenamente con su
protección. A mi familia por el apoyo que me brindaron
durante todo este tiempo y que aún lo siguen haciendo en
cada momento de mi vida.
A mi asesor, el Ing. Henry Mendoza Puerta, por
aceptar este reto junto a mí, por todas sus enseñanzas y
vivencias, comprensión y ahínco para lograrlo. A mi
pareja y futura colega, Yosselim Montenegro Farfán por
su apoyo incondicional y comprensión durante cada
instante. Gracias a todos.‖
RESUMEN Y PALABRAS CLAVE
SISTEMA INFORMÁTICO WEB DE TRÁMITE DOCUMENTARIO PARA LA
UGEL DE ZARUMILLA – TUMBES UTILIZANDO LOS FRAMEWORKS
ANGULARJS Y SPRING MVC
Por: Bach. Jeanfranco Paolo Calmet Izquierdo
La ingeniería web es una de las disciplinas de la computación que más ha
evolucionado vertiginosamente impulsada por el fenómeno de la globalización.
Hoy en día la mayor parte del desarrollo tecnológico en el mundo, está ligado
hacia la web lo que ha generado la aparición de nuevas tecnologías web,
aplicaciones y/o frameworks.
Los frameworks para desarrollo web han ido evolucionando rápidamente con el
tiempo. Cada día van en aumento, dada la buena la buena aceptación por las
comunidades de desarrolladores que hacen uso de ellos y por los muchos
beneficios que ofrecen dentro del desarrollo de aplicaciones o sistema de
información web. En este diversidad de frameworks podemos distinguir dos
categorías resaltantes: los frameworks front-end y los frameworks back-end.
El presente trabajo presenta una propuesta funcional de un sistema de
información web desarrollando utilizando dos de los frameworks más populares
hoy en día: AngularJS y Spring MVC, para la gestión de expedientes en el
proceso de trámite documentario de una Unidad de Gestión Educativa Local,
cuyo propósito es mejorar el control y seguimiento de los expedientes al interior
de la institución.
Para lograr esto, previo al desarrollo propuesta, se realizó un análisis de la
institución, identificando la realidad problemática y las oportunidades de mejora
a través de un sistema de información web. Para el desarrollo de la propuesta
se escogió a ICONIX como metodología de desarrollo lo que permitió realizar el
análisis y diseño del sistema haciendo uso de técnicas como el modelado con
el Lenguaje Unificado de Modelado (UML).
De esta manera se procedió a la implementación utilizando un entorno de
desarrollo integrado (IDE) que permitió realizar la correcta integración de los
frameworks seleccionados, llegando a la conclusión que a través del desarrollo
de un sistema de información web para el proceso de trámite documentario, se
logró capitalizar una oportunidad de mejora en el control y seguimiento
expedientes al interior de la institución utilizando AngularJS y Spring MVC
como frameworks front-end y back-end respectivamente y una metodología de
desarrollo ágil para acelerar el desarrollo del sistema.
ABSTRACT Y KEY WORDS
DOCUMENTARY PROCEDURE'S WEB INFORMATION SYSTEM USING
ANGULARJS FRAMEWORK AND SPRING MVC FRAMEWORK
By: Bach. Calmet Izquierdo, Jeanfranco Paolo
The web engineering is one of the disciplines of computing that more has been
rapidly evolved, driven by the process of globalization. Today most of the
technological development in the world, is linked to the web which has caused
the emergence of new web technologies, applications and frameworks.
The web development frameworks have evolved rapidly over time. Every day
increasing, given the good the good acceptance by communities of developers
who use them and the many benefits they offer in the development of web
applications or system information. In this diversity of frameworks we can
distinguish two salient categories: front-end frameworks and back-end
frameworks.
This paper presents a functional proposal of a web information system
developed using two of the most popular frameworks today: AngularJS and
Spring MVC for files management in the process of Documentary procedures of
Local Educational Management Unit, whose purpose is to improve the control
and monitoring of the files within the institution.
To achieve this, prior to the development proposal, an analysis of the institution
was performed, identifying the problematic reality and improvement
opportunities through a web information system. For the development of the
proposal was chosen as ICONIX development methodology allowing the
analysis and system design using techniques such as modeling with the Unified
Modeling Language (UML).
In this way we proceeded to implementation using an integrated development
environment (IDE) which allowed for the correct integration of the selected
frameworks, concluding that through the development of a web information
system for the process of documentary proceeding, we were able to capitalize
on an opportunity for improvement in the control and monitoring records within
the institution using AngularJS and Spring MVC frameworks such as front-end
and back-end respectively and agile methodology to accelerate the
development of system development.
