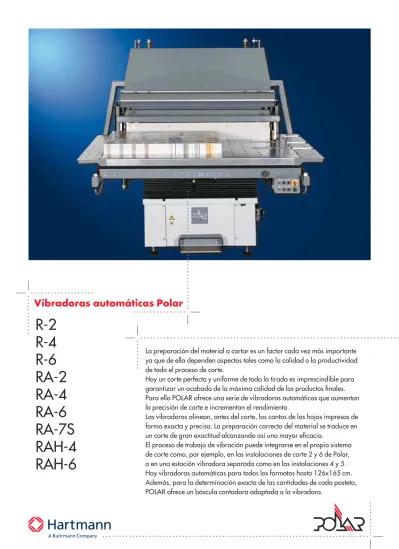

La preparación del material a cortar es un factor cada vez más importante
ya que de ella dependen aspectos tales como la calidad o la productividad
de todo el proceso de corte.
Hoy un corte perfecto y uniforme de toda la tirada es imprescindible para
garantizar un acabado de la máxima calidad de los productos finales.
Para ello POLAR ofrece una serie de vibradoras automáticas que aumentan
la precisión de corte e incrementan el rendimiento.
Las vibradoras alinean, antes del corte, los cantos de las hojas impresas de
forma exacta y precisa. La preparación correcta del material se traduce en
un corte de gran exactitud alcanzando así una mayor eficacia.
El proceso de trabajo de vibración puede integrarse en el propio sistema
de corte como, por ejemplo, en las instalaciones de corte 2 y 6 de Polar,
o en una estación vibradora separada como en las instalaciones 4 y 5.
Hay vibradoras automáticas para todos los formatos hasta 126x165 cm.
Además, para la determinación exacta de las cantidades de cada posteta,
POLAR ofrece un báscula contadora adaptada a la vibradora.
R-2
R-4
R-6
RA-2
RA-4
RA-6
RA-7S
RAH-4
RAH-6
Vibradoras automáticas Polar
...
....
....
....
...
...
...
...
...
...
...
...
...
...
...
...
....
....
....
....
...
....
....
.
...
...
...
.
....
....
....
....
....
....
....
....
....
....
....
....
....
....
....
....
....
....
....
....
Vibradoras automáticas R-2 • R-4 • R-6
Datos técnicos / Equipamiento
...
Tipos: R-2 R-4 R-6
Formato (superficie útil de la mesa) cm 72x87 90x115 113x145
Altura de carga hasta... cm 16,5 16,5 16,5
Potencia eléctrica kW/H.P. 1,5/2 1,5/2 2/2,75
Suministro de aire
Mesa (soplador montado fijo)
Cantidad de aire I/min 700 850 1.200
Presión máxima bar 0,12 0,12 0,14
Topes abatibles
(Compresor = dispositivo adicional o aire centralizado)
Cantidad de aire I/min 12 12 15
Gama de presión bar 6–8 6–8 6–8
Espacio (topes abatidos, hondo x ancho) cm 86x127 100x155 185x170
Altura de la mesa
(regulable gradualmente) desde/hasta cm 86–95 86–95 89–99
Peso neto kg/lbs 344/758 418/920 560/1.235
...
Equipamiento : Superficie de la mesa con cromado duro; topes abatibles automáticos a derecha/izquierda anodizados; tope trasero fijo anodizado; boquillas de aire en la mesa y tapes abatibles; soplador montado fijo; cuerpo de lo mesa de perfiles de aluminio; panel de mando central; pulsador pedal para funcionamiento automático; inclinación de la mesa a derecha/izquierda en 4 escalones con modificación automática de la dirección de gira (motor de vibración); frecuencia de vibración progresiva; mantenimiento extremadamente reducida; manda protegido contra salpicaduras de agua (IP 54); tipo constructivo homologado CE; certificado GS; aparato estacionario fácil de trasladar con un toro mecánico o carretilla elevadora rápidamente ajustable.
...
Dispositivos Otras tensiones/frecuencias; compresor para los topes abatibles; tope para dividir el área de la mesa;
especiales: soplador reforzado.
...
Áreas de
utilización: Guillotinas rápidas POLAR 78/92 115/137 155/176
...
Todas las vibradoras automáticas POLAR llevan de serie topesabatibles automáticos a ambos lados. Al igual que la superfi-cie de la mesa con cromado duro, poseen boquillas de aire para facilitar el movimiento del material. La inclinación de la mesa tiene cuatro posiciones de regulación hacia la izquierda y hacia la derecha. La dirección de giro del motor de vibración cambia automáticamente según la dirección de inclinación. La intensidad de vibración puede regularse gradualmente para los diferentes materiales.
Opcionalmente, se puede activar la alimentación de aire para la operación de vibrado.
Ventajas:
• Comodidad de manejo gracias a: Topes abatibles
automáti-cos. Modificación automática de la dirección de giro.
• Calidad/productividad: Superficie de la mesa resistente a la
Vibradoras automáticas RA-2 • RA-4 • RA-6 • RA-7S
Datos técnicos / Equipamiento
...
Tipos: RA-2 RA-4 RA-6 RA-7S*
Formato (superficie útil de la mesa) cm 72x 87 90x115 113x145 126x165
Altura de carga hasta... cm 16,5 16,5 16,5 16,5
Potencia eléctrica kW/H.P. 1,5/2 1,5/2 1,5/2
Suministro de aire
Mesa (soplador montado fijo)
Cantidad de aire I/min 700 850 1.200
Presión máxima bar 0,12 0,12 0,14
Topes abatibles
(Compresor = dispositivo adicional o aire centralizado)
Cantidad de aire I/min 12 12 15
Gama de presión bar 6–8 6–8 6–8
Espacio (topes abatibles, hondo x ancho) cm 112x127 124x155 185x170
Altura de la mesa
(regulable gradualmente) desde/hasta cm 86–95 86–95 86-95
Peso neto kg/lbs 450 530/1.168 700/1.543
*Mediante consulta
...
Equipamiento : Superficie de la mesa con cromado duro; topes abatibles automáticos a derecha/izquierda anodizados con marca lateral fija; tope trasero fijo, anodizado, can marcas de marcador desplazables; boquillas de aire en la mesa y tapes abatibles; soplador montado fijo; cuerpo de la mesa de perfiles de aluminio; panel de mando central; pulsador pedal para funcionamiento automático; inclinación de la mesa a derecha/izquierda en 4 esca-lones con modificación automática de la dirección de giro (motor de vibración); frecuencia de vibración progre-siva; mantenimiento extremadamente reducido (lubricación una vez al año); mando protegido contra salpicadu-ras de agua (IP 54); tipo constructivo homologado CE; certificado GS; aparato estacionario fácil de tsalpicadu-rasladar con un toro mecánico o carretilla elevadora rápidamente ajustable; rodillo expulsor de aire de acero fino con guía de bolas circulares y selección gradual de la velocidad (frecuencia regulada); pisón.
...
Dispositivos Otras tensiones/frecuencias; compresor para rodillo expulsor/topes abatibles; soplador reforzado;
especiales: topes abatibles para encastres para pinzas.
...
Áreas de
utilización: Guillotinas rápidas POLAR 78/92 115/137 155 176 Las vibradoras automáticas POLAR RA ofrecen todas las ventajas
técni-cas y detalles técnicos de equipamiento de los modelos R-. Para mejorar la calidad, disponen de un rodillo expulsor de aire adicional. Con ello se extrae el aire de la posteta a cortar cuando finaliza la operación de vibrado. Un “bloque” producido de este modo se puede introducir fácil-mente en la guillotina rápida POLAR. Para adaptarse a los diferentes materiales, la velocidad de expulsión se puede regular gradualmente; es posible llevar a cabo la expulsión una o dos veces (regulable la pre-sión de apriete de la 1ª operación) y puede efectuar entretanto la expul-sión con la mesa inclinada y de lado a lado:
Con un sistema de transporte por pinzas, las vibradoras automáticas RA-, que están acopladas a la mesa trasera, pueden descargarse tam-bién automáticamente.
Ventajas adicionales:
• Calidad: Expulsión del aire automática. Regulación gradual de la
velocidad de expulsión. Presión de expulsión variable (con varias expulsiones). “Expulsión intermedia”
Vibradoras automáticas RAH-4 • RAH-6
Datos técnicos / Equipamiento
...
Tipos: RAH-4 RAH-6
Formato (superficie útil de la mesa) cm 80x113 105x143
Altura de carga hasta... cm 16,5 16,5
Potencia eléctrica kW/H.P. 1,4/1,9 1,4/1,9
Suministro de aire
Mesa (soplador montado fijo)
Cantidad de aire I/min 850 1.200
Presión máxima bar 0,12 0,14
Topes abatibles
(Compresor = dispositivo adicional o aire centralizado)
Cantidad de aire I/min 120 120
Gama de presión bar 6–8 6–8
Espacio (hondo x ancho) cm 151x126 181x151
Altura de la mesa
(regulable gradualmente) desde/hasta cm 84–97 84–97
Peso neto kg/lbs 530/1.168 615/1.355
...
Equipamiento : 230/400 V, 50 Hz; expulsor hacia atrás; rodillo expulsor de aire; tope fijo a derecha e izquierda; superficie de la mesa resistente a la corrosión; tope trasero descendible neumáticamente; pupitre de mando central soplador montado fijo; protección de los cantos cambiable; boquillas de aire en la mesa.
...
Dispositivos
especiales: Otras tensiones/frecuencias; compresor. La combinación con estante elevador/estación de posicionamiento y sistema de transporte de pinzas para la carga de la mesa trasera de la guillotina rápida proporciona un flujo de trabajo con la máxima racionalidad y el mejor aprovechamiento del espacio posible.
...
Áreas de
utilización: Guillotinas rápidas POLAR 115/137 155
...
Al contrario que las vibradoras automáticas R y RA (descargalateral), las vibradoras automáticas POLAR RAH descargan automáticamente hacia atrás. En combinación con el sistema de corte POLAR 6, ofrecen una solución que ahorra espacio cuando la disponibilidad es reducida (véase también el folleto “Sistema de corte 6”). La descarga automática se efectúa direc-tamente en el estante elevador STR acoplado. Desde aquí, un sistema de transporte por pinzas se encarga del transporte de las postetas hasta la mesa trasera de la guillotina rápida.
Ventajas adicionales:
• Descarga integrada
Determinación de cantidades: pesar
Áreas de utilización
...
Tipos: R* RA* RAH*
Báscula de cantidades
•
•
•
Báscula de referencia
•
•
•
Dispositivo de valoración/pantalla
•
•
•
...
*Todos los tamaños, también estación vibradora separada La determinación de cantidades es un componente importante en la manipulación de impresos. De este modo, obtendrá cifras de unidades fiables para documentar las cantidades en el con-trol de entrada y de salida. El pesaje se lleva a cabo en combi-nación con el vibrado, sin que sea necesario espacio adicional. La vibradora se halla sobre la plataforma de la báscula.Ventajas de la determinación de cantidades mediante pesaje:
• No es necesario un espacio mayor, contrario al contaje.
• Menos movimientos del material, contrario al contaje.
• Determinación exacta de las cantidades.
• Sin interrupción del flujo de trabajo.
Determinación de cantidades: contar
Áreas de utilización
...
Tipos: 78/92 115/137 155 176 Máquina de contar*•
•
•
•
Puesto de cuenteo•
•
•
•
...
(Véase Mesas transportadoras; por ejemplo, en equipo de tableros automáticos "estación de vibración", sistema 4)...
*No va incluida en el volumen de suministro de POLAR El conteo de las hojas exactas es otro tipo de determinación de cantidades. El conteo se efectúa siempre en combinación con la vibración, pero por medio de un puesto de conteo adicional que puede integrarse en un sistema. Puesto de conteo: 100x100 cm (a derecha o izquierda) con escotadura para la máquina de conteo (por ejemplo, Vicount). Integrable en la mesa transporta-dora con aire POLAR y en el equipo de tableros automáticos (sis-tema 4)....
VIBRAR CON SISTEMA:
1
2
3
4
5
6
7
...
Vibradoras automáticas: R-2•
R-4•
•
•
R-6•
•
•
...
Vibradoras automáticas: RA-2•
RA-4•
•
•
•
RA-6•
•
•
RA-7S•
•
•
...
Vibradoras automáticas: RAH-4•
•
RAH-6•
...
Determinación de cantidades: Pesar•
•
•
•
•
...
Determinación de cantidades: Contar•
•
•
•
•
...
