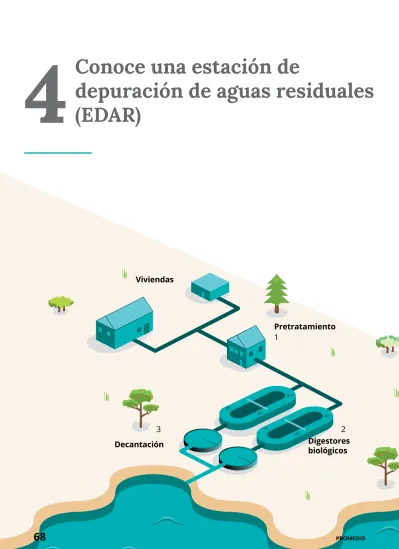

Conoce una estación de depuración de aguas residuales (EDAR)

Conoce una estación de

depuración de aguas residuales

(EDAR)

4

68

Presentación

PROMEDIO es un consorcio de municipios, mancomunidades y entidades locales menores integrado en la Diputación provincial de Badajoz, que se encarga de la gestión de los servicios medioambientales de la provincia, concretamente en las localidades de menos de 20.00 habitantes. Estos servicios son: gestión del Ciclo completo de los Residuos urbanos, Servicios básicos y gestión del Ciclo integral del Agua. Además, Cuenta además con un área de Telecontrol, un Laboratorio de I+D+i y un Área de Comunicación y Sensibilización ambiental.

El presente manual recoge los fundamentos y procesos básicos que se llevan a cabo en una Estación de depuración de aguas residuales (EDAR), en la que trabajan diariamente operarios del consorcio y trabajadores contratados para la gestión del servicio, así como técnicos de telecontrol en la sede principal de PROMEDIO en Badajoz.

El objetivo de una EDAR es depurar (eliminar patógenos y contaminantes) pre-sentes en las aguas residuales que llegan desde la red de saneamiento de la localidad/es próximas, que proceden de viviendas, establecimientos, y activida-des varias, para devolverlas a un cauce natural en condiciones óptimas sani-tarias y medioambientales, cumpliendo así con la normativa correspondiente. Las aguas que llegan a una EDAR pueden tener diferentes procedencias: aguas residuales domesticas (materia orgánica, detergentes y grasas), aguas pluviales o de la lluvia, residuos líquidos y aguas residuales agrícolas.

Centro de control

Lugar desde el que se gestiona la EDAR. Aquí veremos el cuadro sinóptico de la planta, a modo de resumen esquemático de los procesos que se realizan en ella. Hay un ordenador que controla los parámetros (SCADA) y actúa de servidor conectado con el área de telecontrol de PROMEDIO.

Hay que distinguir las dos líneas que circulan o recorren los diferentes procesos de una EDAR; por un lado está la Línea de Agua, que básicamente está recorrida por agua residual o contaminada que será depurada en el transcurso antes de devolverla a un cauce natural, y por otro lado la Línea de Lodos o Fangos, por la que circula el fango acumulado, que es barro o mezcla viscosa compuesta por una agua, arenas, materia orgánica y otros componentes resultantes de la des-contaminación de las aguas.

Pretratamiento

Zona de entrada de agua bruta, a la que llega el agua a través de un colector que recoge las aguas contaminadas procedentes de la red de saneamiento. Aquí se realiza la primera fase de la depuración, que comienza en el Pozo de gruesos, donde decantan los residuos más pesados y voluminosos para ser re-cogidos con una cuchara bivalva que se acciona varias veces al día. Estos resi-duos retirados pueden ser ramas, plásticos, piedras, toallitas y demás elementos más gruesos, los cuales se depositan en un contenedor para ser gestionados por una empresa autorizada.

No arrojar estos residuos al WC evitaría los problemas de atascos que se producen en las EDAR y que impiden que el proceso de depuración se realice correctamente.

Recorrido por la EDAR

Cuchara bivalva Pretratamiento Tornillo de arquímedes Pozo de gruesos Entrada de agua bruta Promedio

70

Desengrasado, mediante unos sopladores o difusores de burbuja gruesa se in-yecta aire, creando unas burbujas de mayor tamaño que las del proceso realiza-do en el reactor biológico, que captan/ concentran las grasas, aceites y

detergen-tes presendetergen-tes en el agua yendo a la superficie, donde serán retiradas mediante

una rasqueta y conducidas al deposito de grasas, que eliminará la parte de agua que lleva consigo quedando sólo la grasa resultante como residuo.

De aquí pasa al Desarenador y Desengrasador, que es un de-pósito con forma rectangular donde se realizan dos procesos:

Desarenado, por decantanción de las arenas. En el fondo tiene una forma cónica que facilita el deposito/sedimentación has-ta ser retiradas mediante una bomba de succión que las

inyec-ta al Clasificador de arena, de

tipo tornillo, donde se vuelven a decantar y se extraen para ir a un contenedor y ser gestiona-das como un residuo especíico.

Zona de desbaste de sólidos gruesos y finos, a continuación el agua pasa por tamices que criban residuos sólidos en suspensión presentes en el agua y que no han sido retenidos aún. El agua circula a través de rejas de diferentes tama-ños, una con una separación o luz entre pletinas que retiene las partículas más grandes (2 centímetros) y otra con huecos más delgados para atrapar partículas menos gruesas (0,3 cm).

Desbaste de gruesos y finos

Desarenado y desengrasado

Reja de gruesos Reja de finos

Contenedores de resíduos Canal de recogida de gruesos Canal de recogida de arenas Rasqueta Grasas Arenas Difusores de aire

por materia orgánica y partículas en suspensión, son dirigidas a los reactores biológicos, que son tanques con forma ovalada donde se eliminará la contami-nación mediante la acción de una serie de microorganismos (bacterias y pro-tozoos, presentes en el medio natural de por sí). Estos bichitos metabolizan los contaminantes biológicos transformándolos en biomasa, CO2 y agua. Además, eliminan también compuestos como el amonio y otros compuestos

nitrogena-dos, consiguiendo agua clarificada sin materia orgánica.

Materia orgánica: es aquella materia formada por compuestos orgánicos que provienen de organismos que alguna vez estuvieron vivos, tales como plantas o animales y sus residuos: raíces, hojas, heces, etc.

Materia orgánica presente en el agua + Microorganismos (bacterias y proto-zoos)+Nutrientes+O₂+Agitación=>>Productos Finales (fango o lodo)+Nuevos

microorganismos+Energía (usada para moverse, reproducirse, etc.)

En los reactores biológicos provocamos dos tipos de procesos:

- Agitación: mediante agitadores, para que el agua esté en movimiento y cir-cule.

- Aireación: mediante aireador/soplante, pero esta vez de burbujas finas, ya que cuanto más pequeñas son las burbujas o pompas de aire más superficie

de contacto habrá para las bacterias y la materia orgánica, facilitando así su degradación.

Resulta fundamental el equilibrio entre el tamaño de la colonia de microorganis-mos, el aporte de oxígeno y la cantidad de agua con materia orgánica que entra en el digestor.

Este equilibrio se controla mediante sistemas autómatas que miden los parámetros, con-figurándose para que esté dentro de unos valores óptimos.

Reactores biológicos Zona anóxica

Zona aireada

Promedio

72

Decantación

La siguiente parada será el Decantador, donde se produce la decantación del fango presente en el agua que, por gravedad, se deposita en el fondo del mismo para ser recirculado o bombeado a la cabecera del tratamiento si es necesario, o bien al espesador de fangos para su secado.

En la parte superior quedará el agua clarificada y descontaminada, la cual puede

verterse al cauce natural más próximo sin riegos para la salud y el medio ambien-te.

Decantador

Flotantes

Salida de

Espesador de fangos

Del decantador se recircula el fango sedimentado que no es reutilizado al espesa-dor de fangos, que consiste en un depósito donde se almacena. Previamente pasa por una centrífuga, en la cual se centrifugará la mezcla de fangos para eliminar la humedad que aún contenga. Además, se le adicionará un polielectrolito para acondicionarlo y evitar así problemas de fermentación y putrefacción del mismo. Un gestor autorizado recogerá el fango procedente del proceso de depuración, pudiendo ser utilizado en la agricultura como fertilizante debido a la concentra-ción de N, P y C que poseen y que mejora la estructura de los suelos.

Espesador de fangos Entrada Salida Salida de fangos Promedio

74

Una EDAR constituye la segunda parte del Ciclo urbano del agua, en la que recuperamos las aguas contaminadas utilizadas en nuestro día a día para depurarlas y verterlas al medio natural sin que provoquen un impacto negativo en los ecosistemas y el medioambiente.

El agua que consumimos y contaminamos cada día se canaliza desde nuestros hogares has-ta la depuradora a través de unas tuberías que están bajo tierra llamadas colectores. Al lle-gar a la EDAR, se somete a una serie de etapas o procesos para poder ser reutilizada como agua no potable o devolverla a su ciclo natural limpia, evitando así contaminar los ríos y ecosistemas asociados.

Identifica las etapas que se dan en una EDAR con su dibujo: 1. Pretratamiento.

Entrada de agua contaminada a la estación, aquí se recogen los residuos sólidos de ma-yor tamaño mediante una cuchara bivalva, tales como: toallitas, papel, cartón, piedras, maderas, metales, etc. ¡Recuerda que estos residuos debes tirarlos a una papelera, no al agua!.

LETRA …..

2. Desbaste de gruesos y finos.

Separación de sólidos menos gruesos y fi -nos presentes en el agua mediante rejas o tamices; aquí se acumulan colillas, envolto-rios, papeles, trozos de madera y otros resi-duos que no deberían estar en el agua.

LETRA …..

3. Desarenado y desengrasado.

Las arenas y grasas son extraídas en esta etapa.

LETRA …..

4. Digestión biológica.

Agitamos y añadimos O2 al agua para que los microorganismos presentes estén con-tentos y digieran la materia orgánica que contamina el agua.

LETRA …..

5. Decantación.

El agua clarificada y depurada se queda en

la parte superior mientras que el fango bio-lógico decanta y es retirado del fondo.

LETRA …..

6. Espesador de fangos.

Tras estabilizarlo y centrifugarlo, se deja secar el fango en una tolva hasta ser reco-gido por un gestor autorizado que podrá usarlo como abono.

LETRA ….. Entrada Salida Zona anóxica Zona aireada Salida de fangos

A)

B)

Cuchara bivalva Contenedores de resíduos Tornillo de arquímedes Pozo de gruesos Canal de recogida de gruesos Flotantes Canal de recogida de arenas Rasqueta Grasas Arenas Difusores de aire Entrada de agua bruta

D)

E)

F)
