(1)INTRODUCCION HACIA LA ECOLOGICA Y ARQUITECTONICA LOS OLIVOS. NIXON GIOVANNY PARRA ARAQUE. UNIVERSIDAD CATOLICA DE COLOMBIA FACULTAD DE DISEÑO ARQUITECTURA BOGOTÁ 2017. 1.

(2) INTRODUCCION HACIA LA ECOLOGICA Y ARQUITECTONICA LOS OLIVOS. NIXON GIOVANNY PARRA ARAQUE. MONOGRAFIA PROYECTO DE GRADO. CARLOS CASTILLO DOCENTE. UNIVERSIDAD CATOLICA DE COLOMBIA FACULTAD DE DISEÑO ARQUITECTURA BOGOTÁ 2017 2.

(3) 3.

(4) Nota de aceptación _____________________________ _____________________________ _____________________________ _____________________________ _____________________________ _____________________________. _____________________________ Presidente del Jurado. _____________________________ Jurado. _____________________________ Jurado. Bogotá DC.. 4.

(5) AGRADECIMIENTOS. Agradezco antes que nada a Dios por permitirme cumplir una meta más en mi vida, por darme la fortaleza de culminar mis estudios profesionales y poder alcanzar este logro que tanto me ha costado por varios años. Le doy gracias a mi madre y padre, que fueron parte fundamental en esta etapa y han sido siempre el modelo a seguir tanto profesional como éticamente y en general a toda mi familia por el apoyo. Agradezco a todos mis compañeros de estudio por la ayuda y la compañía que me han brindado, porque durante todos los semestres todos nos hemos apoyado y finalmente culminamos este ciclo en nuestras vidas.. 5.

(6) CONTENIDO PAG INTRODUCCION. 9. 1. CONTEXTO. 10. 1.1 Marco teórico 1.2 Objetivos 1.2.1 Objetivo general 1.2.2 Objetivos específicos 1.3 Planteamiento del problema y las preguntas 1.4 Caracterización del lugar de intervención 1.4.1 Descripción del lugar 1.4.2 Malla Vial 1.4.3 Estructura Ecológica 1.4.4 Registro fotográfico del lugar.. 2. PROCESO 2.1 2.2 2.3 2.4. 10 10 11 12 12 13 13 14 15 18. 19. Análisis de referentes Desarrollo del proyecto ( espacio, lugar y hábitat ) Desarrollo del proyecto ( diseño urbano, constructivo, arquitectónico) Estrategias proyectuales. 3. PROYECTO. 19 20 20 25. 28. 3.1 Descripción del proyecto en función del diseño concurrente 3.1.1 Estrategias de implantación 4. CONCLUSIONES. 28 28 30. BIBLIOGRAFIA. 31. ANEXOS. 32. 6.

(7) LISTA DE FIGURAS FIGURA NO. 1: ANALISIS VIAL……………………………………………………….14 FIGURA NO. 2: ANALISIS TRANSPORTE PUBLICO………………………………15 FIGURA NO. 3: ESTRUCTURA ECOLOGICA……………………………………….16 FIGURA NO. 4: TIPOLOGIA ZONAS VERDES……………………………………...17 FIGURA NO. 5: ESQUEMA SOCIO-ECONOMICO………………………………….17 FIGURA NO. 6: ESTRATIFICACION………………………………………………….18 FIGURA NO. 7: REGISTRO FOTOGRAFICO………………………………………..19 FIGURA NO. 8: ESQUEMA RECREACION ACTIVA……………………………..…21 FIGURA NO. 9-10: ESQUEMA RECREACION PASIVA……………………………22 FIGURA NO. 11: PLAN MAESTRO……………………..…………………………….22 FIGURA NO. 12: RELACION CON EL ESPACIO PUBLICO……………………….23 FIGURA NO. 13: PLATAFORMAS DE IMPLANTACION……………………………24 FIGURA NO. 14: CORTE ANALITICO…………………………………………..…….24 FIGURA NO. 15: GEOMETRIZACION………………………………………………..25 FIGURA NO. 16: RELACION Y JERARQUIZACION………………………………..25 FIGURA NO. 17: PLANTA TIPO……………………………………………………….26 FIGURA NO. 18: DISTRIBUCION DE TIPOLOGIAS EN PLANTA............……….27 FIGURA NO. 19: PROGRAMA……………………….………………………………..27 FIGURA NO. 20: CONFIGURACION ESPACIO PUBLICO…………………………28 FIGURA NO. 21: PLANTA GENERAL PROPUESTA URBANA...............………..29. 7.

(8) LISTA DE ANEXOS ANEXO A:PANEL DISEÑO ARQUITECTONICO.…………………………………...32 ANEXO B: PANEL DISEÑO URBANO………..……......…………………………….34 ANEXO C: RENDERS.....………………………………………………………………35 ANEXO D: FACHADAS……………………………….………………………………...37 ANEXO E: CORTES........…………………………...………………………………….37. 8.

(9) INTRODUCCION. Basados en una serie de necesidades fundamentales como lo es la vivienda, con el fin de resguardarse o adquirir un bien, unas de las premisas es la convivencia , y otros aspectos como la cultura y el bienestar, pues como arquitectos nos enfocaremos en hacer que este sea el mejor lugar para cada una de estas personas componentes de esta sociedad Así que teniendo en cuenta estos factores, el proyecto está dirigido a esa parte integral de habitabilidad y funcionalidad, donde prima las personas pero también un objetivo de diseño, nos hemos metido en sus costumbres hemos analizado la forma de vivir, del cómo son sus espacios, de cómo llegaron a este barrio, y hemos entendido como poder desarrollar y explotar las cualidades de esta cultura. A través de los años ha habido varios cambios en nuestra ciudad, de orden político, cultural y económica, donde varios de nuestros dirigentes han llevado a la ciudad por diferentes caminos sin tener las debidas consideraciones que se debe tales como el crecimiento poblacional que año tras año se acelera y se expande sin control alguno, y a partir de esto surgieron asentamientos informales sin planeación, este es el caso de muchas de las periferias de Bogotá, y del cual hablaremos en este documento el barrio los olivos en la localidad de chapinero en la ciudad de Bogotá, allí encontramos viviendas construidas sin ningún tipo de norma sismo resistente , que tiene problemas de iluminación de ventilación y de organización espacial, pero donde se refleja una comunidad con una identidad propia que es importante rescatar y fortalecer. El proyecto abordara los problemas que se han manifestado allí de una manera amigable para la comunidad, se han tomado todas las observaciones de quienes habitan allí, hemos trasformado sus pensamientos en propuestas innovadoras desde el campo arquitectónico y urbanístico conservando la identidad de las familias que residen en los Olivos , el diseño garantizara cumplir con los objetivos planteados.. 9.

(10) 1. CONTEXTO 1.1 MARCO TEORICO Para desarrollar este proyecto arquitectónico, fue necesario investigar acerca de cómo está concebida la ciudad y paralelo la vivienda, sus características, su forma y en que están fundamentadas. “…la problemática de la vivienda, a pesar de las innovaciones y los avances sucedidos a lo largo del siglo XX, sigue siendo hoy un tema crucial de la arquitectura. Sin embargo, en nuestros países latinoamericanos el problema de la vivienda sigue siendo una problemática cualitativa y cuantitativa. Planteamos aquí una reflexión sobre la vivienda actual, teniendo en cuenta los cambios de la sociedad contemporánea. Intentamos construir una reflexión que ayude a la construcción de la vivienda del siglo XXI y que, sin negar los aspectos simbólicos y estéticos, la haga más confortable y funcional. En una sociedad de cambio constante, con necesidades y demandas también cambiantes, la necesidad de adaptación a las realidades globales, vinculadas con la forma de producción actual, el ritmo de vida y los cambios de los valores sociales, se convierte en un tema primordial”1 La vivienda se entiende como dos conceptos. El concepto físico que es el elemento tangible, el elemento construido que es uno de los más importantes; hay otro concepto que es el sociocultural, la identidad y las costumbres de una persona o un grupo familiar. No queremos cambiar sus costumbres, por lo tanto queremos mejorarlas y explotarlas de alguna manera, que sea mucho más agradable, también nos enfocamos en espacios de permanencia como lo son los sitios de descanso como los son, áreas sociales (sala) y demás sitios donde se tejen las relaciones. Todo esto con base a un análisis e investigaciones previas que se han tenido del lugar, hemos detectado que en gran parte las reuniones se hacen de manera informar como lo puede ser en la cocina, en las habitaciones.. 1. ALVAREZ DE TOLEDO, Fernando. ”La construcción de la vivienda en altura en buenos aires”, Buenos aires, Argentina: Nobuko, 2007. p. 108.. 10.

(11) “Todos los colombianos tienen derecho a vivienda digna. El Estado fijará las condiciones necesarias para hacer efectivo este derecho y promoverá planes de vivienda de interés social, sistemas adecuados de financiación a largo plazo y formas asociativas de ejecución de estos programas de vivienda”2 En la actualidad surge un crecimiento poblacional alta, la falta de suelos hace que las viviendas se desarrollen en altura, pero también hacia los perímetros de la ciudad, esto para poder suplir las necesidades que tienen los habitantes, pero por otra parte se están liberando masas concentradas en las manzanas, lo cual hace que se tenga un aprovechamiento como espacio público, y se pueda desarrollar esta parque urbanística en la ciudad y se tenga acceso a otro tipo de actividades fuera de su vivienda.. “la obra de arquitectura nunca es la misma, pero no se trata de que se mueva en el espacio-tiempo universal, del cual todo lo ignoramos: se trata del tiempo cotidiano, de las diferentes percepciones de quienes disfrutan de ella (o la sufren), del pasado que indica amor o desavenencias o el futuro que indica proezas o fatalidades. La materia de la arquitectura es el tiempo, aunque habría que reflexionar acerca de qué tiempo se trata. El útil, dice Ella, vale más allá de su uso coyuntural: permanece. No eternamente: no se trata aquí de eternidad, sino de la experiencia humana en la tierra” 3. 1.2.1 OBJETIVO GENERAL. El objetivo general es que el barrio junto con los proyectos que están desarrollados y los que se tiene proyectados, se logre vincular con la ciudad acabando con la segregación social, que es uno de los problemas que poseen estos habitantes, esto a través de una serie de dinámicas tanto urbanas como arquitectónicas que den solución a estas personas.. 2. COLOMBIA. CONGRESO DE LA REPUBLICA. Constitución política, Capitulo 2 “De los Derechos Sociales, Económicos y Culturales” Articulo 51. p. 23. 3 SILVESTRI, Graciela. “Tiempo y Arquitectura, Seminarios Espacio y Tiempo, pensamientos practicados. Compilación cátedras coordinadas Manteola, Sztulwark, Turrillo”. Buenos Aires: Nabuko,2008. p .19.. 11.

(12) 1.2.2 OBJETIVOS ESPECIFICOS.. . Mejorar el entorno donde viven estas personas, su vivienda y sus condiciones de habitar teniendo en cuenta sus cualidades espaciales. . Potencializar el contexto donde se hace la implantación para las intervenciones urbanas, conectando así puntos como zonas verdes, quebradas, senderos a través de todo el barrio dándole cualidades paisajísticas.. . Recuperar zonas por medio de liberación de espacios en primer nivel, plazoletas y circulaciones donde rematan en un punto y contra punto de permanencias a lo largo y ancho del proyecto. . Crear modelos de vivienda que respondan a las costumbres y necesidades de las personas que residen en estos barrios populares creando una identidad para los nuevos usuarios.. . Generar articulaciones viales, y peatonales que se conecten entre sí, para una mayor integración del barrio. ( ciclo vías, pasos exclusivos peatonales). 1.3 PLANTEAMIENTO DE EL PROBLEMA ¿Cómo el proyecto se ve articulado por zonas urbanas ya existentes? El barrio los Olivos ubicado en el sector oriental de la ciudad de Bogotá, en donde la mayor parte de su zona es residencial de estrato alto, además de tener equipamientos importantes como los son los colegios o universidades, pues los espacios a crear y articular deben ser lo más atractivo posible no solo para la comunidad si no para la ciudad para que hagan uso sobre ellos. La idea del proyecto en este predio es mantener un porcentaje de espacio libre, entre público y semi público, generando plazoletas urbanas, comerciales, lugares de esparcimiento, miradores aprovechando las condiciones de la montaña. Y esto con una cadena de equipamientos complementarios que se generan atreves de la visión urbana que se tiene para esta zona, todo este recorrido se hará tanto como peatonal como vehicularmente proponiendo circulaciones a lo ancho y largo del predio conectando con la quebrada. 12.

(13) ¿Cuál es la relación entre la primera planta y las transiciones al espacio público? Las condiciones del terreno son apropiadas para manejar plataformas con diferentes niveles, y rampas que conducen en diferentes sentidos, para llegar a las partes más altas del predio, en este caso el proyecto aprovecha las plantas inferiores, para generar comercio con una serie de trasparencias y un mobiliario urbano que se consolida a través de todos los recorridos propuestos, este para integrar a la comunidad y suplir las necesidades de las personas. ¿Cómo responde el proyecto a la idea de ciudad? En la ciudad y en este proyecto se habla sobre integración pero la pregunta es. ¿Hay integración en este sector? No lo hay, es un punto importante para solucionar a partir del diseño, como podemos integrar el proyecto a la comunidad que reside actualmente allí, proporcionándoles seguridad y con confort adecuado garantizándole sus tradiciones como lo son viviendas productivas en su mayoría. Este proyecto está implantado por medio de tensiones que se generan entre las plazas centrales y la quebrada, dándole diferentes puntos de acceso al predio, con esto se busca generas espacios públicos, pero casi que de uso exclusivo. 1.4 . CARACTERIZACION DEL LUGAR DE INTERVENCION 1.4.1 DESCRIPCION DEL LUGAR El predio a intervenir se encuentra en chapinero alto en el barrio los olivos entre calles 61 y 63 con carrera 1ª. Es un barrio estrato dos que se encuentra rodeado entre estratos altos, ya que hacia el norte y al sur del predio hay torres de vivienda estrato cinco, hacia la parte oriental se encuentra la avenida circunvalar y hacia el occidente la carrera primera. En el sector hay tres equipamientos educativos que son las universidad manuela Beltrán, el colegio nueva granada y el colegio santo domingo.. 13.

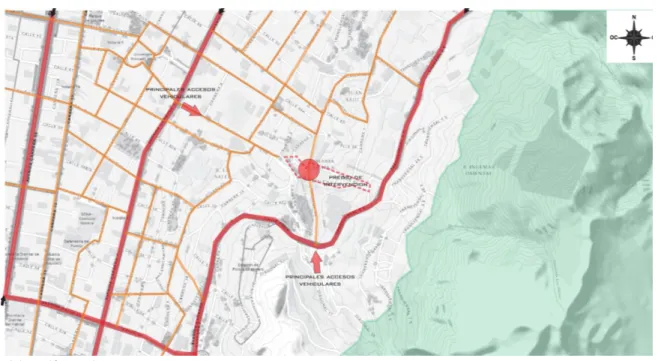

(14) 1.4.2 Malla vial – accesibilidad. Las vías principales de acceso vehicular al predio desde el occidente la carrera 7 y desde el oriente la avenida circunvalar, tomando como conexión la carrera primera y la calle 62. Figura No. 1: ANALISIS VIAL. Elaboración propia.. No hay un paradero de servicio público dentro del barrio y el más cercano se encuentra a 200 metros aprox. hay 3 paraderos que son los de principal acceso actualmente que no están debidamente tratados. Hacia la parte oriental del predio no hay punto de llegada por medio de servicio público.. 14.

(15) Figura No. 2: ANALISIS TRANSPORTE PUBLICO. Elaboración propia.. 1.4.3 Estructura ecológica. Hay 3 aspectos ecológicos de relevancia en el sector: (los cerros orientales, la quebrada los olivos, y la quebrada las delicias.). Fuente: SECRETARIA DISTRITAL DE PLANEACION. Recorriendo Chapinero [En línea]. Bogota D.C [Citado 9 de noviembre, 2015]. Disponible en internet: http://www.shd.gov.co/shd/sites/default/files/documentos/Recorriendo%20CHAPINERO.pdf. 15.

(16) “La quebrada de Las Delicias cuenta con una de las cuencas hidrográficas más extensas del conjunto de arroyos y quebradas que tributan al río Salitre desde la Localidad de Chapinero. Su extensión abarca tanto los flancos norte, nororiental y oriental del Cerro del Cable como la vertiente occidental del cerro de la Cruz. Las Delicias drena este último cerro (y el que se ubica frente al mismo) hasta la divisoria de aguas que la separa con la cuenca de la quebrada La Vieja, localizada al norte de la misma. Esta zona, a comienzos siglo XIX, hizo parte de los denominados páramos “El Chapinero” los cuales constituían un terreno de poco valor anexo a la Hacienda Chapinero. Como se ha señalado anteriormente, dicha hacienda corresponde a los terrenos que concentraron los padres Dominicos (o de la Orden de Predicadores) a lo largo del siglo XVIII y que, hacia 1807, fueron adquiridos por José Antonio Sánchez a través de un proceso de remate”4. Figura No. 3: ESTRUCTURA ECOLOGICA. Elaboración propia.. Principales problemas ambientales -Contaminación visual, auditiva, atmosférica, manejo de basuras y manejo de Aguas negras. -Vigilar zonas de medio ambiente y espacios públicos por contaminación de desechos. 4. GLOBAL WATER PARTNERSHIP. Proyecto de recuperación integral de las quebradas de chapinero [En línea]. Bogota D.C [Citado 4 de noviembre, 2015]. Disponible en internet: <http://www.gwp.org/Global/GWPSAm_Files/Publicaciones/Externas/libro_quebradas_chapinero_20junio_small.pdf>. 16.

(17) - Acabar con los botaderos de basuras en el espacio público mediante reciclaje, y nuevos programas ecológicos de recolección - Quebrada las delicias control para que no boten escombros y aguas negras. - Reforestación de la quebrada las delicias.. Figura No. 4: TIPOLOGIA ZONAS VERDES. Fuente base: SINU POT-SDP. Foto satélite de Bogotá [En línea].Bogota DC [Citado 9 de noviembre, 2015]. Disponible en internet: < http://sinupotp.sdp.gov.co/sinupot/index.jsf. Figura No. 5: ESQUEMA SOCIO-ECONOMICO. Fuente: SECRETARIA DISTRITAL DE CULTURA, RECREACION Y DEPORTE. Localidad de chapinero Grafico 12. [En línea].Bogota DC [Citado 2 de noviembre, 2015]. Disponible en internet: http://www.culturarecreacionydeporte.gov.co/observatorio/documentos/localidades/chapinero.pdf Figura No. 6: ESTRATIFICACION. 17.

(18) Elaboración propia. 1.4.4 Registro fotográfico. Figura No. 7: REGISTRO FOTOGRAFICO. Fuente base: SINU POT-SDP. Foto satélite de Bogotá [En línea].Bogota DC [Citado 23 de octubre, 2015]. Disponible en internet: < http://sinupotp.sdp.gov.co/sinupot/index.jsf>. 18.

(19) 2. PROCESO. 2.1 ANALISIS DE REFERENTE. Elaboración propia. Este referente me ayuda a dar las primeras pautas sobre la trasformación de una vivienda, y como podría llegar a ser flexible con el tiempo, pues las quintas en Chile, son viviendas de interés social, pensadas para la apropiación de quienes lo habitan, siendo flexibles en sentidos verticales y horizontales.. 19.

(20) 2.2 DESARROLLO DEL PROYECTO (ESPACIO-LUGAR Y HABITAT) VIVIENDA. -Hogar, seguridad, familia, confort, refugio, hábitat, identidad -parte esencial del derecho a una vida digna. VIVIENDA SOCIAL. ESPACIO - LUGAR - HABITAT -integración, relaciones, producción, revitalización social, revitalización urbana, revitalización espacial, reformas progresistas. -crear, mantener, desarrollar lazos sociales (espacios públicos). La vivienda propuesta la resumo en estos 3 ítems : apropiación- correlación-modo de vida. Para una gran parte de la población uno de los objetivos es obtener vivienda propia y al por fin tenerla se vuelve algo único y esencial en una familia, en el lugar como hábitat, se ve reflejada la cultura, las costumbres, y su forma de interactuar, las personas dan sentido a sus hogares en una cultura arraigada como instinto su caracterización y demás, ejemplo, colores, fachadas distinguidas, sus ventanales, sus usos, la cocina como concentración de reuniones, terrazas , patios, a partir de esta idea se forma Arquitectura.. 2.3 DESARROLLO DEL PROYECTO 2.3.1 DISEÑO URBANO Bogotá D.C Localidad Chapinero UPZ 90 Pardo Rubio Barrio Los Olivos Como respuesta al a morfología y ubicación del predio fue distribuir a lo largo del predio estructuras paralelas con plantas libres para liberar espacio público, hacia la quebrada los olivos se plantean conexiones de plazoletas que van conectadas directamente con las del predio, dándole una dinámica de recorridos tanto al interior como al exterior del proyecto, esto hace que le dé un enriquecimiento al espacio urbano.. 20.

(21) Como complemento al terreno por su condición de pendientes altas, se generan terrazas que conectan entre los edificios, desde el edificio más bajo al más alto, de la primera a una media planta entre edificios, dándole una comunicación llamativa entre el mismo proyecto. Figura No. 8: ESQUEMA DE ESPACIOS ACTIVOS. Elaboración propia. Dentro del espacio público se plantean dos plazoletas de espacios activos y una plazoleta en la parte superior del proyecto, donde se desarrollan actividades infantiles, gimnasios al aire libre, fuentes de agua y zonas de permanencia, estas dos plazoletas en el centro del predio conectan con dos plazoletas más que se encuentran en la parte externa del proyecto, para así crear un vínculo directo entre la quebrada y el proyecto. Figura No. 9: ESQUEMA DE ESPACIOS PASIVOS. Elaboración propia.. 21.

(22) Las plazoletas de recreación pasiva tienen como fin permanecer para interactuar visualmente con la ciudad, este se puede realizar ya sea en las plazoletas superiores de cada piso, (miradores) o en las plazoletas que se encuentran entre los edificios.. Figura No. 10: ESQUEMA DE ESPACIOS ACTIVOS. Elaboración propia.. 2.3.2 Contexto urbano. La segregación social y el desarrollo sin planeación es uno de los principales objetivos del diseño, el barrio de los olivos se encuentra entre barrios estratos altos, por lo cual no se integra inmediatamente con el sector. Figura No. 11: ESQUEMA PLAN MAESTRO – UBICACIÓN ESPACIAL A INTERVENIR. Elaboración propia. 22.

(23) Los equipamientos ayudan de alguna manera con este problema, se plantea como un punto y contrapunto de acuerdo a un plan maestro ya realizado por la ciudad, que no contempla la intersección con estos ejes importantes como lo son la calle 72 y la calle 63, que van a dar directamente con la quebrada las delicias, se plantea un eje ambiental, de recorrido peatonal, ciclo vías y vehicular. Adicionalmente se crean tensiones entre el parque nacional y el museo chico, tratamientos de corredores culturales para enlazar la ciudad tanto horizontal como verticalmente. 2.3.3 MODELO ARQUITECTONICO 2.3.4 Morfología. El volumen se le da carácter a la forma que está planteada la forma del, al ser un predio alargado los volúmenes toman esta forma creando así masas en forma de H que ayudan a crear y a conformar el espacio público.. Figura No. 12: RELACION CON EL ESPACIO PUBLICO. Elaboración propia.. 23.

(24) Las plataformas que se encuentran a lo largo del predio, se dan por medio de la pendiente que este tiene, generando escalones en sic-sac, dándole mayor dinamismo a los recorridos, y obligando a ´percibir el proyecto desde todos sus espacios, en ciertos espacios se están creando actividades comerciales, de acuerdo a la tipología de la vivienda. Figura No.13: PLATAFORMAS DE IMPLANTACION. Elaboración propia.. Se propone crear niveles a medida que el terreno se va inclinando generando asi nuevas plantas. En la planta de nivel 0 se genera un espacio publico y de socializacion el cual tiene acceso a las plazoletas o terrazas exteriores, tambien por su condicion cumplen la funcion de miradores hacia la ciudad, son espacios de recreacion pasiva que estan dotados de mobiliario apto para este tipo de actividades, en la parte mas alta y en la mas baja se tiene acceso total al proyecto, los parqueaderos en el punto medio, junto con su salon de interactividad social. Figura No.14: CORTE ANALITICO. 1 2. 3. 4. 5. 6. 7. 8 9. 1 2. 3. 4. 5. 6. 7. 8 9. CUBIERTA 23.4 m. NIVEL 9. 1 2. 1 2. 1 2. 3. 4. 5. 6. 7. 3. 3. 4. 4. 5. 5. 6. 6. 7. 7. 8 9. 20.8 m. CUBIERTA. CUBIERTA NIVEL 8. 23.4 m. 23.4 18.2 m. NIVEL 9. NIVEL 9 7. 20.8 m. 20.8 m. CUBIERTA NIVEL 8. NIVEL 8. 8 9. 23.4 18.2 m. 18.2 m. NIVEL 9 7. NIVEL 7. 20.8 m. 15.6 m. CUBIERTA. NIVEL 8. NIVEL 6. 23.4 m. 18.2 m. 13.0 m. NIVEL 9. NIVEL 7. NIVEL 5. 20.8 m. 15.6 m. 10.4 m. NIVEL 8. NIVEL 6. Nivel 4. 18.2 m. 13.0 m. 7.8 m. NIVEL 7. NIVEL 5. Nivel 3. 15.6 m. 10.4 m. 8 9. NIVEL 6. AIRE FRESCO. AIRE FRESCO. Nivel 4. 5.2 m. 1112. Nivel 2. 13.0 m. 7.8 m. 2.6 m. NIVEL 5. Nivel 3. Nivel 1. 10.4 m. 5.2 m. 0.0 m. 1112. 1. AIRE FRESCO. Nivel 4 7.8 m. Nivel 3 5.2 m. REFRACCION SOLAR. REFRACCION SOLAR. Nivel 2. 2.6 m. 1112. Nivel 1 0.0 m. Nivel 2 1. 2.6 m. 1. 0.0 m. 3. 4. 5. 6. 7. 2. 3. 4. 5. 6. 7. 8. 4. 5. 6. 7. 8. 9. 1112 10. 1. 2. 3. 4. 5. 6. 7. 8. 910. 1112. 1. 2. 3. 4. 5. 6. 7. 8. 910. 910. 1112. 1. 2. 3. 1112. Nivel 1. 1. 2. 2. 3. 4. 5. 6. 7. 8. 910. 8. Elaboración propia.. 24. 2. 3. 4. 5. 6. 7. 8. 910. 1. 2. 3. 4. 5. 6. 7. 8. 910.

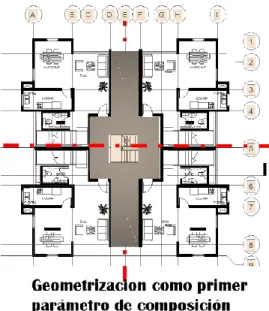

(25) 2.4 ESTRATEGIAS PROYECTUALES Figura No. 15: GEOMETRIZACION. En el edificio se emplea un vacío en el centro, como punto fijo para lograr tanto como iluminación como ventilación, este cuenta con una geometrizacion clara de trazados reticulares, con espacios al vacío, y confinados dentro del inmueble, variación en las tipologías de cada piso, dándole movimiento a las fachadas Todas las tipologías de vivienda tienen balcón hacia el espacio público, ya sea en las zonas sociales o en las habitaciones.. Elaboración propia Figura No. 16: RELACION, JERARQUIZACION.. Elaboración propia. 25.

(26) 2.4.1 Tipologías. Las Tipologías son aptas y diversas para la familias que habitan allí, como resultado del análisis que se hizo en el lugar, sobre sus formas de habitar, vivir, y adaptasen, por esto se crearon 2 tipologías de vivienda, una donde se encuentra viviendas de dos pisos, donde en el primer piso podemos encontrar la sala comedor, baño y una cocina, en el segundo nivel encontraremos, las habitaciones con balcón, y un baño, este en un espacio de aproximadamente 65,76 m.. D. E. F. G. H. V-2. C. I. V-1. B. V-1. A. V-2. Figura No. 17 PLANTA TIPO. 1 2 V-2. V-2. 3 V-3. V-3. 4 P-1. P-1 V-4. V-4. 5 V-4 V-4 A -A´. P-1. P-1. CORTE. 6 V-3. V-3. 7 V-2. V-2. 8 9 Elaboración propia.. 26.

(27) C. D. V-2. B. E. F. G. H. I V-1. V-1. A. V-2. Figura No. 18: DISTRIBUCION DE TIPOLOGIAS EN 2 PLANTA. 1 2 P-1. P-1. P-1. P-1. 3 V-5. V-5. P-1. P-1. 4 V-4. V-4. V-4. V-2. V-2. 5 V-4. 5 A102. 6 P-1. P-1 V-5. V-5. 7 P-1. P-1. P-1. P-1. 8 9. Elaboración propia Figura No. 19: PROGRAMA. CUADRO DE VENTANAS V-1 V-2 V-3 V-4 V-5. MURO CORTINA CRISTALERIA. 2000 x 2600 mm. M-GUILLOTINA DE DOS HOJAS. 0915X 1830 mm. M-FIJO ( MARCO PVC ). 0915X 1220 mm. MURO CORTINA CRISTALERIA. 2200 x 2600 mm. M-FIJO ( MARCO PVC ). 0415X 0620 mm. CUADRO DE PUERTAS P-1 P-2. . Elaboración propia. 27. SIMPLE A-RAS SIMPLE B-RAS. 0864 x 2134 mm 0915X 2134 mm.

(28) 3. PROYECTO 3.1 Descripción del proyecto en función del Diseño Concurrente. Proyecto basado en un análisis urbano, arquitectónico, y constructivo, en cuanto a que responde a un numero de temas sociales y económicos dentro de el mismo barrio, se realizó con base a estudios previos que hizo metro vivienda sobre este sector, y basándonos en mejorar su calidad de vida, pero sin desintegrar sus costumbres y su forma de percibir la ciudad, este como un hecho social que como arquitectos tenemos que estar ligados, y no solo a la construcción de edificios que no respetan sus tradiciones y cultura, el proyecto se creó para personas de estratos 1 y 2 con sistemas constructivos tradicionales, donde la mano de obra se pueda sacar de estos mismas personas que a futura la habitaran, generando no solo ser propietarios si no también parte de la construcción de su vivienda, generando empleo estabilidad, y satisfacción para quienes la residen.. 3.1.1 Estrategias de implantación Figura No. 20: CONFIGURACION DE ESPACIO PUBLICO. Elaboración propia. La composición en masas se da a lo largo del predio, conexiones entre espacios reticulares, con sistemas de recorridos axiales, las plataformas como espacio público generadores de permanencia y carácter dentro del proyecto. 28.

(29) La relación con la quebrada las delicias se ve más clara en este diagrama en donde todas las plazoletas están dispuestas hacia el cuerpo de agua y están relacionadas por medio de recorridos y plazoletas que rematan en camino ecológico al otro extremo de la quebrada. Figura No.21: PLANTA GENERAL DE PROPUESTA URBANA.. Elaboración propia. 29.

(30) 4. CONCLUSIONES. Se concluye que las personas tiene costumbres propias dentro de su ámbito social que este se debe respetar y conservar, esto se logró a través de la intervención en el barrio los olivos, donde no se afecta a las personas con propuestas que solo benefician a las empresas constructoras, si no que se les hace parte del proyecto. Es prioridad en este proyecto brindar una vivienda digna y segura, ya que el barrio posee de problemas de remoción de masa e inundaciones, cumpliendo con todos los criterios en cuento normas de construcción, y resistencia para estos barrios informales. Como experiencia y a lo largo de la ejecución de varios proyectos atreves de la academia, se enfocó siempre en pensar primero en los problemas sociales, en conocer su forma de vivir, tener unos parámetros claros de diseño, y hacer uso de esta información para que quien lo habite se sienta a gusto con lo que se implementó para quienes lo habitaran Los sistemas de espacios públicos deben ser perfectamente adaptables a los predios y no como espacios residuales, el mayor reto en este proyecto fue que las características dadas en la planeación de la vivienda fueran acordes a lo que las personas querían, y no que en un futuro sucediera modificaciones que alteraran la planeación de un proyecto de mayor magnitud como este. La estructura del sector es importante, donde el plan ecológico abarca la recuperación de las quebradas, senderos, hitos importantes, ayudando a conservar y cuidar.. 30.
