Calidad de Agua. Cierre de Minas y Pasivos Ambientales I-1

(1)

I-1

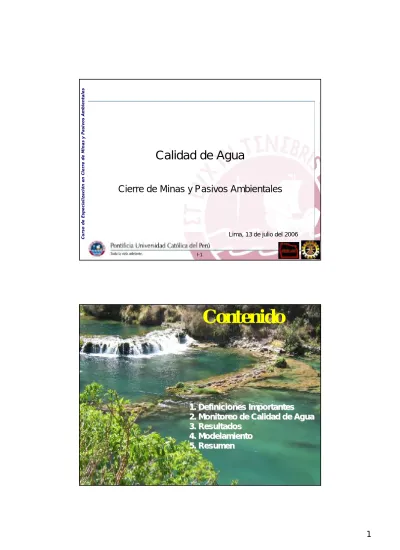

Curso de Especialización en Cierre de Minas y Pasivos Ambientales

Calidad de Agua

Cierre de Minas y Pasivos Ambientales

Lima, 13 de julio del 2006

lización en Cierre de Minas y Pasivos Ambientales

Contenido

1.1.Definiciones ImportantesDefiniciones Importantes 2.

2.Monitoreo de Calidad de AguaMonitoreo de Calidad de Agua 3.3.ResultadosResultados

(2)

I-3

Definiciones

Estándar de Calidad Ambiental

Concentración o grado de elementos, sustancias o parámetros físicos, químicos y biológicos en el aire, agua o suelo en su condición de cuerpo receptor, que no representa riesgo significativo para la salud de las personas ni del ambiente.

Importante: cuerpo receptor

Para: ríos, lagunas, mar, estuarios, aire que se respira, etc.

Definiciones

Límites Máximos Permisibles

Concentración o grado de elementos, sustancias o parámetros físicos, químicos y biológicos, que caracterizan a un efluente o a una emisión, que al ser excedido causa o puede causar daños a la salud, bienestar humano y al ambiente. Su cumplimiento es exigible legalmente.

Importante:

Efluente (líquido) y emisión (gas)

(3)

I-5 Curso de Especialización en Cierre de Minas y Pasivos Ambientales

Metales

Problema:

Los metales en el agua pueden estar en:

• el agua (disueltos)

• las partículas suspendidas Parámetros:

• Metales Disueltos

Metales en el agua filtrada a través de un filtro de 0,45 µm.

• Metales Totales

Metales en el agua sin filtrar

(considera metales en las partículas suspendidas)

Estándar de Calidad Ambiental

(metales totales)

(4)

I-7

Curso de Especialización en Cierre de Minas y Pasivos Ambientale

Unidades de Concentración

mg/l – mg/L

mg de compuesto por litro de muestra. Es la unidad en la que se expresan muchos de los parámetros establecidos.

Unidades de Concentración

ppm

Partes por millón.

1 mg/l = 1 ppm

Además: μg/l = ppb partes por billón (lengua inglesa 10^-9) Otros: meq/l mmol/l

Incluyen peso molecular (no comparable)

Los números no bastan,

las unidades son importantes

(5)

I-9

Límites de Detección

Límite de Detección del Método (LDM)

Es la concentración de un constituyente que procesada a través del método completo produce una señal con

99% de probabilidad diferente al blanco.

En otras palabras:

Los métodos de análisis tienen un límite, no son todopoderosos

Estándares de Calidad Ambiental de Aguas

Ley General de Aguas - DL N° 17752 (24 de Julio 1969)

…. y sus reglamentos

(6)

I-11

Ley General de Agua - Usos

Uso I.

Uso I. Aguas de abastecimiento doméstico con simple desinfección Uso II.

Uso II. Aguas de abastecimiento doméstico con tratamiento equivalente a procesos combinados de mezcla y coagulación, sedimentación, filtración y cloración, aprobados por el Ministerio de Salud.

Uso III.

Uso III. Agua para riego de vegetales de consumo crudo y bebida de animales.

Uso IV.

Uso IV. Agua de zonas recreativas de contacto primario (baños y similares).

Uso V.

Uso V. Agua de zonas de pesca de mariscos bivalvos.

Uso VI.

Uso VI. Agua de zonas de preservación de fauna acuática y pesca recreativa o comercial.

Problemas ECAs Absurdos

Usos

Nitrato I II III IV V VI

Nitratos (N) mg/l 0,010 0,010 0,100 N.A. N.A.

Valor recomendado por la OMS para AGUA POTABLE es 50 mg/l Nitratos

10 mg/l Nitratos (N)

El ECA de la LGA es 1000 veces menor que el valor guía de la OMS para el agua potable!!!!!!

(7)

I-13

Límites de Sustancias Potencialmente Peligrosas (LGA)

Usos

Parámetro I II III V VI

Arsénico 0,100 0,100 0,200 0,010 0,050 Cadmio 0,010 0,010 0,050 0,0002 0,004 Cobre 1,000 1,000 0,500 0,010 *

Cromo 0,050 0,050 1,000 0,050 0,050 Mercurio 0,002 0,002 0,010 0,0001 0,0002 Níquel 0,002 0,002 (1) 0,002 **

Plomo 0,050 0,050 0,100 0,010 0,030 Selenio 0,010 0,010 0,050 0,005 0,010 Zinc 5,000 5,000 25,000 0,020 **

Metales

Unidades: mg/l

** LC 50 (96 horas)x0,02

* LC 50 (96 horas) x 0,1

Flujos

Parámetros comunes

(8)

I-15

Río Namora - Estación Namora Bocatoma

Área de Cuenca 460 km² - Elevación Promedio de Cuenca 3,268 msnm

0.0 3.0 6.0 9.0 12.0 15.0 18.0 21.0 24.0 27.0 30.0

Jan-72 Feb-72 Mar-72 Apr-72 May-72 Jun-72 Jul-72 Aug-72 Sep-72 Oct-72 Nov-72 Dec-72 Fecha

Caudal diario promedio, m3/s

Flujo Promedio Anual Flujo Máximo Anual

Flujo Base

Hidrógrafo Anual

¿Qué se necesita para el Plan de Cierre?

(Calidad de Agua)

La información deberá establecer el ambiente físico previo a las actividades mineras y reflejará los cambios ocurridos, o que ocurrirán, en el ambiente circundante como resultado de las actividades mineras.

Cursos de Agua Superficiales: proporcionar un resumen de las condiciones hidrológicas incluyendo caudales y calidad del agua, así como la evolución de la calidad del agua a lo largo de la vida de la mina. Identificar los cuerpos de aguas superficiales que pudieran verse afectados, directa o indirectamente, por el proyecto.

Guía de Cierre de Minas

(9)

I-17

Calidad de Agua

• Parámetros LMP

• ECA aplicables

• Promedios mensuales

• Flujo base

Calidad Flujos

Medición / Plan de Monitoreo

Medición de Flujos

(10)

I-19

• Flujómetro para mediciones manuales

• Estructuras para el Control del Flujo – Canales de Control

– Aliviaderos – Vertederos

• Sensor de nivel de agua + Dispositivo electrónico de almacenamiento de datos

• Regla limnimétrica para control manual

Medición de Flujos

Mediciones Manuales

Flujómetro con Varilla de Medición

de Profundidad del Agua Flujómetro en Suspensión

(11)

I-21

Curso de Especialización en Cierre de Minas y Pasivos Ambientales Estructuras para el Control del Flujo Canal

de Control

Vertedero

(12)

I-23

Curva de Calibración

0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1

0.00 0.50 1.00 1.50 2.00 2.50 3.00 3.50 4.00

Descarga (m³/s)

Nivel de agua (m)

Q=3.06H^1.4

Monitoreo de Calidad

de Agua

(13)

I-25

Calidad de Agua

Modelamiento EIA Plan de

Cierre

Al cierre

Modelamiento EIA Plan de Cierre

(Plan de Monitoreo) Monitoreo

Línea Base EIA

Post- cierre Operaciones

Previo a las actividades

Calidad de Agua Calidad de Agua

¿Cuál es la diferencia

entre operación y cierre?

(14)

I-27

Diferencias - Cuencas

• Cuencas de instalaciones

• Cuencas afectadas

• Cuencas de transporte

Cierre Operación

Diferencias – Cuerpos de Agua

• Cuerpos receptores de efluentes

• Efluentes

• Cuerpos receptores de efluentes

• Efluentes

• Quebradas y ríos importantes

• Lagunas

• Ojos de agua

• Fuentes de agua

Cierre

Operación

(15)

I-29

Diferencias – Parámetros

• ECA

• LMP

• Luego parámetros

específicos (persistentes)

• ECA

• LMP

• Parámetros específicos

Cierre Operación

Diferencias – Parámetros

Nitratos Sulfatos Cianuro

Sólo cierre activo Coliformes (Campamento)

Cierre/Post-Cierre Operación

(Ejemplos)

(16)

I-31

Diferencias - Frecuencia

Mensual

Mínimo (trimestral) Operación

Trimestral Semestral

Meses específicos Mensual

Trimestral (mínimo)

Cierre/Post- Cierre Línea Base

Primeras lluvias

Operación/Condiciones del sitio

Épocas críticas

CALIDAD DE LA INFORMACIÓN

(17)

I-33

QA/QC

Control y Aseguramiento de la Calidad en Monitoreo de Calidad de Agua es importante

Los pronósticos son tan buenos como la calidad de los datos obtenidos

Datos malos son caros Datos malos son caros

La incertidumbre conlleva a mayores La incertidumbre conlleva a mayores

gastos de cierre gastos de cierre

QA/QC

• Evaluación de resultados de muestras QA/QC

Resultados

• Procedimientos de monitoreo

• Cadenas de custodia

• Muestras QA/QC (inversión, no mayores costos)

Monitoreo

(18)

I-35

Manejo de Información (Datos)

• Manejo de datos y de información es importante

• Durante los años se generan inmensa cantidades de datos (cementerio de datos)

• Grandes cantidades de datos, pero poca cantidad de información

No se usan los datos

Base de Datos

¿Qué debe hacer la base de datos?

• Permitir almacenar los datos de manera ordenada

• Permitir realizar análisis de datos y obtener información

• Permitir QA/QC de los datos

• Permitir realizar búsquedas

• Permitir la preparación de gráficos para presentación de los datos

(19)

I-37

EQ-WIN (Un ejemplo)

• EQWin es una herramienta que se usa para manejo de una base de datos

• EQWin nono es una base de datos

Base de datos

Cliente/

Gerente de Proyecto

EQWin Herremientas

Arc Mapas Otros

Datos de Campo

Curtain of confidence

Creación de Reportes

(20)

I-39

EQWin y ESRI ArcGIS

Informe de

Parámetros

(21)

I-41

Informes por Estaciones

Informes por Fecha

(22)

I-43

Análisis de Varianza

Detalles de las Muestras

(23)

I-45

Gráficos

Manejo de Datos

No importa la base de datos o programa a utilizar.

¡Pero debe haber uno!

(24)

I-47

PRESENTACIÓN DE RESULTADOS

• ¿Cómo se presentan los resultados?

• Tablas Generales

• Tablas Resumen

• Gráficos
