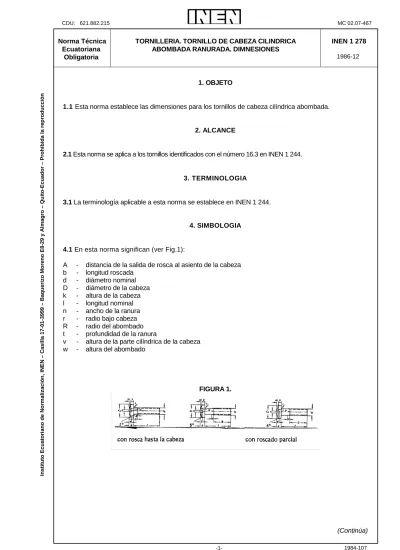

Ecuatoriana Obligatoria
ABOMBADA RANURADA. DIMNESIONES
1986-12
1. OBJETO
1.1 Esta norma establece las dimensiones para los tornillos de cabeza cilíndrica abombada.
2. ALCANCE
2.1 Esta norma se aplica a los tornillos identificados con el número 16.3 en INEN 1 244.
3. TERMINOLOGIA
3.1 La terminología aplicable a esta norma se establece en INEN 1 244.
4. SIMBOLOGIA
4.1 En esta norma significan (ver Fig.1):
A - distancia de la salida de rosca al asiento de la cabeza b - longitud roscada
d - diámetro nominal D - diámetro de la cabeza k - altura de la cabeza l - longitud nominal n - ancho de la ranura r - radio bajo cabeza R - radio del abombado t - profundidad de la ranura
v - altura de la parte cilíndrica de la cabeza w - altura del abombado
FIGURA 1.
(Continúa)
Instituto Ecuatoriano de Normalización, INEN – Casilla 17-01-3999 – Baquerizo Moreno E8-29 y Almagro – Quito-Ecuador – Prohibida la reproducción
NTE INEN 1 278 1986-12
1984-107 -2-
5. DISPOSICIONES GENERALES
5.1 Dimensiones
5.1.1 En la Tabla 1 se establecen las dimensiones para los tornillos de cabeza cilíndrica abombada, para diámetros nominales de 1 a 10 mm y longitudes nominales de 2 a 70 mm. En la parte inferior de la Tabla, las dimensiones comerciales son las comprendidas entre las dos líneas escalonadas;
los tornillos con longitudes nominales sobre la línea escalonada punteada (---) tienen rosca hasta la cabeza.
Tabla 1. Tornillo de cabeza cilíndrica abombada ranurada. Dimensiones. (mm).
M1 M1,2 M1,4 M1,7 M2 M2,3 M2,6 M3 M3,5 M4 M5 M6 M8 M10
d
- - - - - - - - - - - - M8x1 M10x1
a 0,5 0,5 0,6 0,6 0,8 0,8 1 1 1,2 1,2 1,5 2 2,5 3
3 3,5 4 5 6 7 8 9 10 12 15 18 20 22
- - - - 8 9 10 12 15 18 20 25 28 28
3) b)1)2)4)
5) - - - - 10 12 15 18 20 22 25 30 35 40
D 2 2,3 2,6 3,5 4 4,5 5 6 7 8 10 12 16 20
k 0,9 1 1,2 1,4 1,6 1,8 2 2,4 2,7 3,1 3,8 4,6 6 7,5
n 0,3 0,4 0,4 0,5 0,5 0,6 0,6 0,8 0,8 1 1,2 1,6 2 2,5
R 2 2,5 2,5 4 4 5 5 6 8 8 10 12 15 20
r 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,2 0,2 0,2 0,3 0,5 0,5
t 0,4 0,5 0,6 0,7 0,8 0,9 1,1 1,2 1,3 1,5 1,9 2,3 3 3,7
v ≈ 0,65 0,7 0,8 1 1,1 1,3 1,3 1,6 1,9 2 2,5 3 3,7 4,8
w ≈ 0,25 0,3 0,4 0,4 0,5 0,5 0,7 0,8 0,8 1,1 1,3 1,6 2,3 2,7
1 longitudes comerciales
2 0,0274 0,0414 0,0609 0,117
3 0,0317 0,0481 0,0699 0,130 0,188 0,267 0,355 4 0,0379 0,0558 0,0788 0,144 0,207 0,293 0,388 0,621
5 0,0440 0,0647 0,0908 0,157 0,226 0,319 0,420 0,663 0,990 1,40
6 0,0736 0,103 0,175 0,245 0,345 0,453 0,707 1,05 1,48 2,66
8 0,121 0,211 0,294 0,403 0,519 0,795 1,17 1,63 2,90 4,79
10 0,151 0,246 0,343 0,468 0,602 0,895 1,29 1,79 3,15 5,14 10,9
12 0,282 0,393 0,533 0,686 1,01 1,42 1,94 3,40 5,50 11,5 21,2
15 0,336 0,467 0,631 0,811 1,17 1,65 2,24 3,80 6,04 12,5 22,7
18 0,541 0,729 0,986 1,34 1,88 2,53 4,23 6,56 13,5 24,2
20 0,794 1,02 1,45 2,03 2,73 4,54 7,00 14,1 25,2
22 1,10 1,57 2,18 2,93 4,85 7,45 14,7 26,2
25 1,21 1,74 2,40 3,23 5,30 8,00 15,9 27,7
28 1,90 2,63 3,52 5,77 8,78 17,1 29,6
30 2,01 2,78 3,72 6,08 9,22 17,9 30,8
35 3,16 4,21 6,85 10,3 19,9 33,9
40 4,70 7,62 11,4 21,8 37,0
45 8,39 12,6 23,8 40,1
50 9,16 13,7 25,8 43,2
55 27,8 46,3
60 49,3
70 55,4
5.2 Tolerancias
5.2.1 Las tolerancias para la fabricación se establecen en INEN 1 260.
5.3 Calidad y grado
5.3.1 Los tornillos de cabeza cilíndrica abombada ranurada se fabricarán en las calidades 4.8; 5.8 y 8.8.
5.3.2 El grado, según INEN 1 260, será "A".
(Continua)
5.4 Denominación
5.4.1 Un tornillo fabricado según esta norma se denomina por:
a) el nombre: tornillo de cabeza abombada ranurada
b) el diámetro nominal en milímetros (mm) precedido de la letra M c) el signo “X”
d) la longitud nominal en milímetros (mm) e) el número de esta norma
f) la calidad del tornillo (ver INEN 1 166)
g) otras indicaciones normalizadas (tratamientos, detalles especiales, etc.)
Ejemplo: tornillo de cabeza cilíndrica abombada ranurada, M 8 x 24, INEN 1 278, 5.8.
(Continua)
NTE INEN 1 278 1986-12
1984-107 -4-
APENDICE Z
Z.1 NORMAS A CONSULTAR
IN EN 1 244. Tornillería. Tornillos, tuercas y accesorios. Terminología.
INEN 1 166. Tornillería. Tornillos. Requisitos mecánicos.
I N E N 1 260. Tornilleria. Tolerancias generales para tornillos y tuercas.
Z.2 BASES DE ESTUDIO
DIN 85. Linsenschrauben mit Laengschlitz. 1952 Deutsches Institut fur Normung. Berlín.
