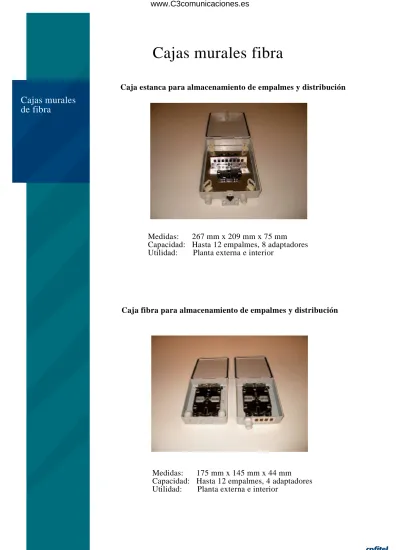

Cajas murales fibra
Caja estanca para almacenamiento de empalmes y distribución
Medidas: 267 mm x 209 mm x 75 mm
Capacidad: Hasta 12 empalmes, 8 adaptadores
Utilidad: Planta externa e interior
Cajas murales
de fibra
Caja fibra para almacenamiento de empalmes y distribución
Medidas: 175 mm x 145 mm x 44 mm
Capacidad: Hasta 12 empalmes, 4 adaptadores
Utilidad: Planta externa e interior
Líneas
Cables
CAJA DE EMPALME Y REPARTICION PARA INFRAESTRUCTURA DE REDES
DE FIBRA OPTICA
APLICACIONES:
La gran importancia que tiene la buena
ejecución de los empalmes en el conjunto
de la instalación de sistemas de fibra
óptica, monomodo o multimodo, pone de
manifiesto la necesidad de un elemento,
que los aloje y proteja, durante toda la
vida útil del cable.
Por su especial configuración, las cajas de
empalme de acceso universal permiten la
entrada de dos o más cables y facilitan las
operaciones de mantenimiento y posibles
ampliaciones posteriores.
q
INSTALACION:
Admite ser instalada
tanto en fachada como en postes.
CARACTERISTICAS:
La caja constituye un recinto totalmente hermético para impedir la entrada de humedad o agua, al objeto de dotas a las fibras y sus empalmes de una protección total.
Consta de una “base” o caja de soporte sobre la que se apoyan las “bandejas”. Dispone de los orificios necesarios para su fijación sobre pared o poste.
Las badejas son de forma rectangular y disponen de unos ejes que apoyan sobre dos soportes anclados a la base de la caja. En sus laterales tienen unas pestañas que impiden la salida de las fibras.
El conjunto de la base con las bandejas y mecanismos de giro y abatimiento se cierra mediante una “tapa” del mismo material que la base. Se prolonga en tres semi-cilindros que, con sus correspondientes de la base, constituyen la entrada de cables.
La tapa dispone de un rebaje para alojamiento de la junta tórica de la base. Las superficies de contacto de la tapa y la base con la junta tórica están perfectamente planificadas para asegurar el cierre hermético.
240 240 Ancho(B) 8 165 646 4
CAJA EMPALME HASTA 128F.O.
4 92
546 3
CAJA EMPALME HASTA 64 F.O.
Alto(C) Largo(A) CAPACIDAD DE BANDEJAS DIMENSIONES EXTERIORES ENTRADAS DE CABLE DESCRIPCION
www.C3comunicaciones.es
Líneas
Cables
CAJAS DE EMPALME DE F.O. CON ENTRADAS OPUESTAS
La gran importancia que tiene la buena ejecución de los empalmes en el conjunto de la instalación de sistemas de fibra óptica, monomodo o multimodo, pone de manifiesto la necesidad de un elemento, que los aloje y proteja, durante toda la vida útil del cable.
Por su especial configuración, las cajas de empalme de acceso universal permiten la entrada de dos o más cables y facilitan las operaciones de mantenimiento y posibles ampliaciones posteriores.
APLICACIONES:
La caja constituye un recinto totalmente hermético para impedir la entrada de humedad o agua, al objeto de dotas a las fibras y sus empalmes de una protección total.
Permite la entrada de cables a ambos lados de la caja. Consta de una base sobre la que se fija el grupo de bandejas que puede ser extraído para facilitar las tareas de empalme. La caja dispone de los orificios necesarios para su fijación sobre pared o poste.
Las bandejas son de forma rectangular y disponen de unos ejes que apoyan sobre dos soportes anclados a la base de la caja. Vienen dotadas de organizadores que permiten posicionar la fibra empalmada y un dispositivo de almacenamiento con pestañas que impiden la salida de las fibras. El abatimiento y/o extracción de las bandejas se realiza sin ningún tipo de herramienta auxiliar.
El conjunto de la base con las bandejas y el mecanismo de giro y abatimiento se cierra mediante una tapa, del mismo material que la base, provista de una junta.
La tapa se prolonga en semi-cilindros que, con sus correspondientes de la base, constituyen la entrada y sujeción de los cables. El número de entradas principales puede ser ampliado por medio de la utilización de conjuntos de segregación de dos, tres o cuatro entradas, existentes en esta gama de cajas.
qINSTALACION:Admite ser instalada tanto en fachada como en postes
CARACTERISTICAS:
4 146 278 626 3 + 3 CAJA EMPALME HASTA 64 F.O.8 146
278 803
4 + 4 CAJA EMPALME HASTA 128 F.O
8 146
278 750
4 CAJA 128FO (Con un lado obturado)
4 146
278 566
3 CAJA 64 FO (Con un lado obturado)
216 Ancho(B) 2 107 496 2 + 2
CAJA EMPALME HASTA 32 F.O.
Alto(C) Largo(A) CAPACIDAD DE BANDEJAS DIMENSIONES EXTERIORES ENTRADAS DE CABLE DESCRIPCION
www.C3comunicaciones.es
Líneas
Cables
CAJA TERMINAL DE FIBRA OPTICA
Las cajas terminales de 32 F.O.
Pueden ser utilizadas en el empalme
de cables de F.O. de pequeña
capacidad, o bien en las terminaciones
y empalmes de las fibras con los
cordones.
q
INSTALACION:
En el fondo de la
base, en la parte exterior, se
encuentran dispuestas 2 alas iguales
con suplemento de goma y taladradas
para permitir la fijación de la caja a
fachada, pared o poste, dependiendo
de la instalación.
APLICACIONES:
CARACTERISTICAS:
La caja es esencialmente rectangular, constituye un recinto totalmente hermético, y está constituida por tres partes: una base, una tapa y dos bandejas.
En el interior de la base se sitúan las bandejas donde se almacenan las fibras empalmadas. Sobre las bandejas se encuentran dispuestos unos organizadores que permiten posicionar los empalmes, y un disco preparado para almacenar las fibras sin sobrepasar el radio de curvatura mínimo de las mismas.
La base dispone de una brida que alberga una junta tórica y 10 insertos roscados, donde se roscarán los tornillos ubicados en la tapa.
La tapa se prolonga en dos semicilindros que con sus correspondientes de la base, constituyen la entrada y sujeción de los cables.
El número de entradas principales puede ser ampliado mediante la utilización de conjuntos de segregación de dos, tres o cuatro entradas, existentes en esta gama de cajas.
190 Ancho(B) 2 62 332 2
CAJA TERMINAL HASTA 32 F.O.
Alto(C) Largo(A) CAPACIDAD DE BANDEJAS DIMENSIONES EXTERIORES ENTRADAS DE CABLE DESCRIPCION
www.C3comunicaciones.es
Líneas
Cables
ROSETA PARA FIBRA OPTICA
Este elemento se utiliza como
terminación del cable de fibra óptica y
permite el acceso, una vez instalados
los adaptadores, de ocho equipos.
Puede utilizarse, además, como caja de
empalme de distribución interior.
q
INSTALACION:
En el fondo de la
base se encuentran dos taladros que
permiten la fijación de la roseta a la
pared.
APLICACIONES:
CARACTERISTICAS:
La roseta de fibra óptica es de forma rectangular y está constituída por tres partes: una base, una tapa y una bandeja.
La base tiene forma paralepipédica y dispone de una serie de insertos que permiten fijar los diferentes elementos que configuran la roseta a la base de la misma.
Las cuatro caras disponen de unos cajeados en los que se sitúan unas juntas de goma para adaptar los diferentes diámetros de cables que se instales.
En los laterales de la base existen dos porta-acopladores dobles para los diferentes acopladores de conectores de fibra óptica.
La bandeja permite almacenar las fibras empalmadas y presenta una forma rectangular. Sobre la misma está dispuesto un organizador de ocho posiciones que permite situar los ocho empalmes correspondientes a los respectivos cables monofibra.
En los laterales se encuentran dos organizadores de ocho posiciones dobles y dos pinzas de almacenamiento para ser colocadas, dependiendo de las necesidades de la instalación, a continuación de los organizadores fijos. 170 Ancho(B) 1 (Max.16 F.O.) 32 240 6 ROSETA DE F.O. Alto(C) Largo(A) CAPACIDAD DE BANDEJAS DIMENSIONES EXTERIORES ENTRADAS DE CABLE DESCRIPCION
