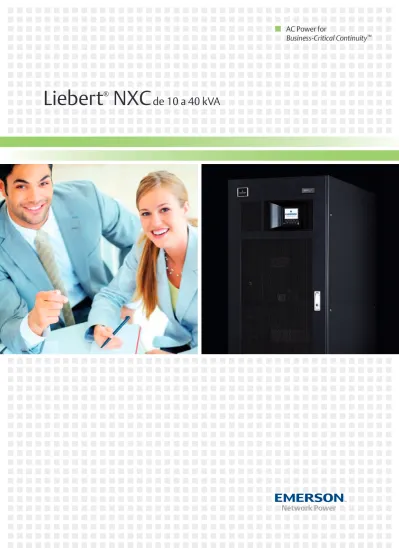

Liebert
®NXC
de 10 a 40 kVA
AC Power for
Independientemente del tamaño de su empresa, no se puede permitir que sus sistemas de negocios críticos dejen de funcionar ni puede perder el tiempo en la recuperación de la infraestructura informática tras una interrupción.
Deje a los expertos en
continuidad crítica para empresas satisfacer sus
necesidades con las soluciones que hemos desarrollado, desde la red eléctrica hasta el chip y desde los mayores centros de datos hasta los más pequeños.
Mayor estandarización, para que no tenga que asignar presupuesto adicional para la instalación.
Más sencillez, para que no necesite ser un experto para sacar el mayor partido a su negocio.
Más asistencia técnica, para que se pueda dedicar a su actividad empresarial mientras nosotros le protegemos.
Emerson Network Power, una división de Emerson, es una empresa internacional que combina la
tecnología y el diseño para ofrecer soluciones innovadoras en beneficio de sus clientes. Gracias a sus productos y servicios, Emerson Network Power es líder en el campo de la “Business-Critical Continuity”.
Emerson Network Power utiliza sus variados recursos tecnológicos y amplios conocimientos a nivel mundial para ofrecer una amplia gama de soluciones a escala empresarial destinadas a cubrir las necesidades esenciales que presentan las empresas hoy en día.
Fiabilidad continua
La gamaLiebert® NXC 10 - 40
kVA ofrece alimentación segura, fiable y flexible en una solución totalmente integrada. Su tec-nología de doble conversión sin transformador totalmente fia-ble permite ahorrar en costes de instalación y de funcionamiento. Gracias a un factor de potencia de salida nominal de 0,9,
Lie-bert® NXC también puede
ofre-cer un 12,5% más de potencia activa que un SAI tradicional de factor de potencia de salida no-minal de 0,8.
Liebert® NXC consigue un
ren-dimiento superior al 95% en el modo de doble conversión y de hasta el 98% en modo ECO, por lo que se garantiza la pro-tección de la carga al mismo
Características y prestaciones • Factor de potencia de salida de 0,9 • Rendimiento de doble conversión de hasta un 95% • Rendimiento de hasta el 98% en modo ECO • Corrección de la distorsión armónica total de la corriente de entrada (THDi) < 4% •Cargador de baterías de
hasta 6 kW
• Bypass manual integrado • Conmutadores/disyuntores
de entrada y salida
• Bus para paralelo y puerto de sincronización integrados
Liebert
®
NXC de 10-40 kVA
Curva de rendimiento de Liebert® NXC
tiempo que se reducen el coste total de propiedad y el impacto medioambiental.
Liebert® NXC combina unas
bue-nas prestaciones con una gran autonomía integrada y una redu-cida superficie ocupada, por lo que resulta ideal para garantizar una alimentación limpia y conti-nua para un amplio abanico de aplicaciones, desde la informáti-ca y la fabriinformáti-cación hasta la venta al por menor y el transporte. Su bajo THDi (< 4%) y la correc-ción activa del factor de poten-cia de entrada garantizan que la corriente absorbida de la red de distribución aguas arriba sea casi equivalente a su corriente de sa-lida nominal, eliminándose así la necesidad de sobredimensio-nar grupos electrógenos y otros equipos. 96% 95% 94% 93% 92% 91% 90% 89% 88% 20% 30% 40% 50% 60% 70% 80% 90% 100% Carga
Flexibilidad
Aislamiento galvánico completo
Liebert® NXC puede incorporar
un aislamiento galvánico com-pleto, es decir, el transformador de aislamiento puede encon-trarse dentro del armario del SAI. Esto reduce en gran medi-da la superficie ocupamedi-da por el sistema y libera gran cantidad de espacio. El transformador se puede conectar a la entrada o a la salida del SAI, de manera que ofrece:
• Un aislamiento galvánico completo para las
aplicaciones médicas y otras aplicaciones críticas
• La posibilidad de instalación con dos fuentes de entrada independientes (con distintos neutros)
• Instalación en distribución sin neutro
Para garantizar una protección superior para cargas críticas,
la gama Liebert® NXC se ha
diseñado para optimizar requisitos de resistencia específicos, mejorando así las necesidades de espacio de instalación y la flexibilidad. Se ha conseguido también una
mayor flexibilidad de Liebert®
NXC gracias a:
• Configuración de salida monofásica y trifásica • Control de doble bus y
paralelo integrados • Sistema de baterías
compartido o distribuido • Múltiples configuraciones
de baterías internas para la gestión flexible del tiempo de reserva interno.
Configuración de salida
Los modelos de Liebert®
NXC de hasta 20 kVA se pueden configurar in situ para dar una salida trifásica (3/3) o monofásica (3/1), proporcionando así la flexibilidad necesaria para adaptarse a los distintos entornos de instalación.
Autonomía integrada
Liebert® NXC ofrece una
exce-lente autonomía integrada con la que se consiguen tiempos de reserva de la alimentación de hasta una hora.
Su espaciosa arquitectura inter-na es capaz de albergar hasta cuatro ramas de baterías, opti-mizando aún más la autonomía integrada y proporcionando la ventaja añadida de eliminar vir-tualmente la necesidad de un ar-mario de baterías externo. Esto reduce más si cabe los cos-tes de instalación y minimiza la demanda de espacio físico. Además, el potente cargador de
batería de Liebert® NXC (de
has-ta 6 kW) garantiza la recarga rá-pida, aumentando su capacidad de gestionar tiempos de reserva más prolongados. 1240 500 860 1240 500 860 SAI con batería totalmente integrada
SAI con batería y transformador de aislamiento integrados
Posibilidad de configuración en paralelo y de doble bus
Liebert® NXC puede
conectar-se en paralelo hasta con cuatro unidades. Cualquier unidad pue-de pasar a conectarse en parale-lo mediante una sencilla modi-ficación de los parámetros del software, de modo que pueda personalizarse el sistema para la configuración solicitada.
La conexión en bucle del bus, que se utiliza para conectar el
Funcionamiento en campo
Liebert® NXC - Configuración paralela
Bypass CA automático
Carga
CA
normal normalCA normalCA normalCA
sistema en paralelo, ofrece una gran fiabilidad y elimina la posi-bilidad de puntos únicos de fallo, garantizando un perfecto uso compartido de la carga y una rápida detección de cualquier cambio en el estado del sistema. Es más, la salida de dos unidades
Liebert® NXC individuales o
pa-ralelas puede sincronizarse para desplegar una alimentación de doble bus, consiguiendo una fia-bilidad de nivel Tier IV.
Plataforma Trellis™
Liebert® NXC puede integrarse en la plataforma Trellis™ de Emerson Network Power. Una plataforma de optimización de infraestructu-ras en tiempo real que permite la gestión unificada de infraestruc-turas de instalaciones, TI y centros de datos.
El software de la plataforma
Tre-llis™ permite gestionar la
capaci-dad, realizar un seguimiento del inventario, planificar cambios, vi-sualizar configuraciones, analizar y calcular el consumo energético, y optimizar los equipos de refrigera-ción y alimentarefrigera-ción. Además, po-sibilita la virtualización.
La plataforma Trellis™ controla los centros de datos proporcionan-do información exhaustiva sobre las dependencias del sistema para que los usuarios de los equipos in-formáticos y las instalaciones con-sigan un rendimiento óptimo de los centros de datos. Esta solución unificada y completa ayuda a ver el estado real del centro de datos, a tomar la decisión acertada y a adoptar medidas con confianza.
Tarjetas de conectividad Liebert® NXC ofrece una interfaz de usuario LCD en varios idiomas que
permite un control y una supervisión rigurosos del estado y el rendimiento del sistema. El SAI ofrece las siguientes características de comunicación: • Puertos de contactos libres de tensión
• Interfaz USB
• Interfaces optoacopladas
• Intellislot para comunicación SNMP, Modbus o Relay.
Estas posibilidades de comunicación hacen que Liebert® NXC sea
com-patible con cualquier sistema BMS (Building Management System).
Comunicación
Software de conectividad
El software Liebert Multilink™ evita el apagado inesperado de los servidores y minimiza el tiem-po de inactividad mediante la ad-vertencia de los cortes de alimen-tación y el inicio de un apagado seguro de los sistemas.
El sistema de comunicaciones de red Liebert Nform™ permite a
los clientes aprovechar las capaci-dades de control distribuido de los equipos conectados en red ofre-ciendo una administración centra-lizada de los sistemas distribuidos.
Facilidad de mantenimiento
La configuración de Liebert® NXC
se ha diseñado para optimizar la instalación y simplificar el man-tenimiento gracias a la facilidad con que se desmontan sus ele-mentos de potencia. Esta confi-guración reduce considerable-mente el tiempo necesario para las reparaciones y facilita al máxi-mo el mantenimiento.
Liebert® NXC también está
equi-pado con ruedas para que el mo-vimiento y la reubicación del sis-tema resulten más sencillos.
Liebert® NXC - 30 - 40 kVA
Mantenimiento de las infraestructuras críticas
Maximizar la disponibilidad
Minimizar el tiempo de inactividad
Reducir los costes operativos
El mantenimiento preventivo de los equipos reduce los tiempos de inactividad y prolonga su vida útil, lo que a su vez se traduce en un retorno máximo de la inversión y una mayor disponibilidad del sistema. Emerson Network Power respalda todas las infraestructuras críticas gracias a una variada oferta de servicios que garantizan la dis-ponibilidad de la red y una tranquilidad total para los clientes las 24 horas del día.
Nuestro servicio de mantenimiento de las infraestructuras críticas cubre todos los aspectos de la disponibilidad y el rendimiento, desde cada unidad hasta el conjunto de sistemas de misión crítica, ofrece a los clientes unos servi-cios personalizados que se ajustan a sus necesidades empresariales y garantiza la Business-Critical Continuity™.
El programa de mantenimiento de Emerson Network Power está diseñado para garantizar que su sistema de pro-tección de alimentación crítica se mantenga en óptimo estado de disposición en todo momento.
El servicio de diagnóstico y supervisión a distancia LIFE™.net alerta al instante de las alarmas de estado y de las
salidas de tolerancias del SAI. De esta forma, es posible realizar un mantenimiento proactivo efectivo, dar una respuesta rápida a los incidentes y resolver los problemas de forma remota, ofreciendo a los clientes la máxima seguridad y tranquilidad.
Mantenimiento preventivo
Un mantenimiento preventivo regular aumenta el tiempo de funcionamiento
ininterrumpido. El servicio LIFE™.net de Emerson Network Power alerta al instante de las
anomalías en el funcionamiento, lo que permite el diagnóstico en tiempo real y la rápida identificación y resolución de las mismas.
Identificación inmediata de problemas
En caso de que surja una emergencia, un técnico del centro de mantenimiento de LIFE™.net, que se encuentra atendido las 24 horas del día y todos los días de la semana,
realiza inmediatamente un análisis de los fallos y ofrece la acción correctiva adecuada.
Excelente gestión de los activos
Gracias a la recopilación y el análisis global de los datos, el sistema de informes
detallados de LIFE™.net ofrece información valiosa sobre las tendencias relacionadas con
Liebert
®
NXC
Especificaciones técnicas
Características técnicas (configuraciones trifásicas y monofásicas)Potencia nominal (kVA) 10 kVA 15 kVA 20 kVA 30 kVA 40 kVA
Entrada
Tensión nominal de entrada (V) 380/400/415
Tolerancia de tensión de entrada sin descarga de las baterías (V)
305 a 477
Frecuencia nominal (Hz) 50/60
Tolerancia de frecuencia de entrada (V) 40 a 70
Factor de potencia de entrada (kW/kVA) 0,99
THD de corriente a plena carga lineal (% THDI) <4
Tolerancia de tensión de bypass (%) seleccionable entre +20 y -40
Tolerancia de frecuencia de bypass (%) ±20 (±10 seleccionable)
Batería
Número de celdas de batería por serie Máx.: 240; Mín.: 180 Máx.: 240; Mín.: 192
Compensación por temperatura de tensión (mV/°C/Celda) -3,0 (a elegir de 0 a -5,0 alrededor de 25 °C o 20 °C, o inhibición)
Potencia máxima del cargador de baterías (kW) 4,5 6
Salida
Tensión nominal de salida (V) 380/400/415 (trifásica)
o 220/230/240 (monofásica)
380/400/415 (trifásica)
Frecuencia nominal de salida (Hz) 50/60
Potencia nominal activa (kW) 9 13,5 18 27 36
THDv con 100% de carga lineal (%) 2
Capacidad de sobrecarga del inversor 105% durante 60 min; 125% durante 5 min; 150% durante 1 min; >150% durante 200 ms
Eficiencia en doble conversión 100% 94,4% 94,5% 94,2% 94,7% 94,4%
75% 94,0% 94,4% 94,5% 94,8% 94,7%
50% 93,5% 94,0% 94,4% 94,6% 94,8%
25% 90,5% 92,9% 93,5% 91,7% 93,6%
Rendimiento en modo ECO (%) 98,0%
Dimensiones y peso
Dimensiones (an x l x al) mm 500 x 860 x 1240 600 x 850 x 1600
Peso (sin baterías) kg 115 210
Peso (incluidas 32 baterías) kg 215 600
General
Ruido a 1 m (dBA) ≤56 ≤56 ≤58 ≤56 ≤58
Nivel de protección IEC (60529) IP20
Requisitos de seguridad y generales para el SAI EN/IEC/AS 62040-1
Requisitos de CEM del SAI EN/IEC/AS 62040-2
Las empresas que desean tener éxito dependen actualmente de tecnologías adaptables que
les permitan responder rápidamente a las demandas del mercado. Su centro de datos debe
estar integrado en una infraestructura de apoyo diseñada para cubrir las necesidades de
alimentación y refrigeración que requieren las cambiantes iniciativas informáticas, como la
virtualización y la consolidación. Cada cambio, modificación o adición en el sistema informático
afecta a toda la infraestructura de apoyo, por eso necesita productos y una asistencia que
garanticen un funcionamiento fiable de sus sistemas informáticos en estos entornos.
Emerson Network Power:
expertos en Business-Critical Continuity
TMMás información on-line en:
www.EmersonNetworkPower.eu
Más de 35.000 empresas de 70 países confían en nuestra promesa Business-Critical ContinuityTM:
su infraestructura informática se mantendrá a pleno rendimiento para respaldar su empresa.
Oficinas
Emerson Network Power
Via Leonardo Da Vinci 16/18 Zona Industriale Tognana 35028 Piove di Sacco (PD) Italia Tel: +39 049 9719 111 Fax: +39 049 5841 257 Via Fornace, 30 40023 Castel Guelfo (BO) Italia Tel: +39 0542 632 111 Fax: +39 0542 632 120 [email protected] España Edificio Oficor C/ Proción 1-3 28023 Madrid Tel: +34 91 414 00 30 Fax: +34 91 662 37 76 [email protected] Estados Unidos 1050 Dearborn Drive P.O. Box 29186 Columbus, OH 43229 Tel: +1 614 8880246 Asia 7/F, Dah Sing Financial Centre 108 Gloucester Road, Wanchai Hong Kong Tel: +852 2572220 Fax: +852 28029250
Garantizamos la alta disponibilidad
de datos y aplicaciones de misión crítica.
Acerca de Emerson Network Power
Emerson Network Power es una empresa de Emerson (NYSE: EMR) que ofrece software, hardware y servicios que maximizan la disponibilidad, la capacidad y el rendimiento de los centros de datos y las instalaciones sanitarias e industriales. Desde su posición de liderazgo en el sector de las tecnologías de infraestructuras inteligentes, Emerson Network Power ofrece soluciones innovadoras y de rápida implementación para optimizar la eficiencia y la disponibilidad con independencia de las demandas de la red. Nuestras soluciones gozan de soporte técnico en todo el mundo proporcionado por técnicos de mantenimiento locales de Emerson Network Power. También puede obtener más información sobre los productos y servicios de Emerson Network Power en
www.EmersonNetworkPower.eu
Aunque se han tomado todas las precauciones para asegurar la precisión y la integridad de este documento, ni Emerson Network Power ni sus empresas filiales garantizan la precisión, la fiabilidad, la integridad y la actualidad de los materiales, ni asumen ninguna responsabilidad por daños y perjuicios como consecuencia del uso de esta información o de cualquier error u omisión.
©2013 Emerson Network Power. Todos los derechos reservados. Las especificaciones están sujetas a cambios sin previo aviso.
MKA4L0SPNXC Rev. 2-02/2013
