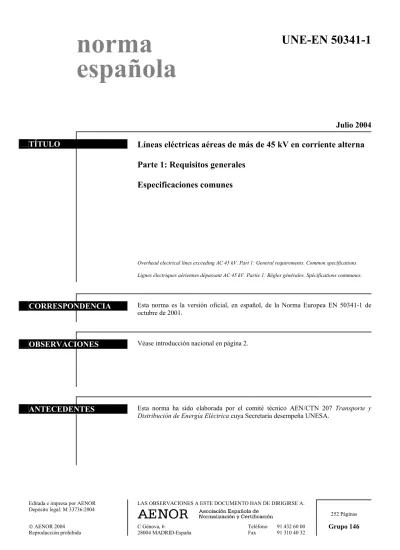

(1)norma española. UNE-EN 50341-1. Julio 2004 TÍTULO. Líneas eléctricas aéreas de más de 45 kV en corriente alterna Parte 1: Requisitos generales Especificaciones comunes. Overhead electrical lines exceeding AC 45 kV. Part 1: General requirements. Common specifications. Lignes électriques aériennes dépassant AC 45 kV. Partie 1: Règles générales. Spécifications communes.. CORRESPONDENCIA. Esta norma es la versión oficial, en español, de la Norma Europea EN 50341-1 de octubre de 2001.. OBSERVACIONES. Véase introducción nacional en página 2.. ANTECEDENTES. Esta norma ha sido elaborada por el comité técnico AEN/CTN 207 Transporte y Distribución de Energía Eléctrica cuya Secretaría desempeña UNESA.. Editada e impresa por AENOR Depósito legal: M 33736:2004. LAS OBSERVACIONES A ESTE DOCUMENTO HAN DE DIRIGIRSE A:.  AENOR 2004 Reproducción prohibida. C Génova, 6 28004 MADRID-España. 252 Páginas Teléfono Fax. 91 432 60 00 91 310 40 32. Grupo 146. AENOR AUTORIZA EL USO DE ESTE DOCUMENTO A UNIVERSIDAD POLITECNICA VALENCIA-.

(2) UNE-EN 50341-1. -2-. INTRODUCCIÓN NACIONAL. En esta Norma UNE-EN 50341-1 se incluyen, como anexo nacional normativo, los Aspectos Normativos Nacionales (NNA), para España, que corresponden a la parte 6 de la Norma Europea EN 50341-3:2001.. AENOR AUTORIZA EL USO DE ESTE DOCUMENTO A UNIVERSIDAD POLITECNICA VALENCIA-.

(3) NORMA EUROPEA EUROPEAN STANDARD NORME EUROPÉENNE EUROPÄISCHE NORM. EN 50341-1 Octubre 2001. ICS 29.240.20. Versión en español. Líneas eléctricas aéreas de más de 45 kV en corriente alterna Parte 1: Requisitos generales Especificaciones comunes. Overhead electrical lines exceeding AC 45 kV. Part 1: General requirements. Common specifications.. Lignes électriques aériennes dépassant AC 45 kV. Partie 1: Règles générales. Spécifications communes.. Freileitungen über AC 45 kV. Teil 1: Allgemeine Anforderungen. Gemeinsame Festlegungen.. Esta norma europea ha sido aprobada por CENELEC el 2001-01-01. Los miembros de CENELEC están sometidos al Reglamento Interior de CEN/CENELEC que define las condiciones dentro de las cuales debe adoptarse, sin modificación, la norma europea como norma nacional. Las correspondientes listas actualizadas y las referencias bibliográficas relativas a estas normas nacionales, pueden obtenerse en la Secretaría Central de CENELEC, o a través de sus miembros. Esta norma europea existe en tres versiones oficiales (alemán, francés e inglés). Una versión en otra lengua realizada bajo la responsabilidad de un miembro de CENELEC en su idioma nacional, y notificada a la Secretaría Central, tiene el mismo rango que aquéllas. Los miembros de CENELEC son los comités electrotécnicos nacionales de normalización de los países siguientes: Alemania, Austria, Bélgica, Dinamarca, España, Finlandia, Francia, Grecia, Irlanda, Islandia, Italia, Luxemburgo, Malta, Noruega, Países Bajos, Portugal, Reino Unido, República Checa, Suecia y Suiza.. CENELEC COMITÉ EUROPEO DE NORMALIZACIÓN ELECTROTÉCNICA European Committee for Electrotechnical Standardization Comité Européen de Normalisation Electrotechnique Europäisches Komitee für Elektrotechnische Normung SECRETARÍA CENTRAL: Rue de Stassart, 35 B-1050 Bruxelles  2001 Derechos de reproducción reservados a los Miembros de CENELEC.. AENOR AUTORIZA EL USO DE ESTE DOCUMENTO A UNIVERSIDAD POLITECNICA VALENCIA-.

(4) EN 50341-1:2001. -4-. ANTECEDENTES Esta norma europea fue preparada por el Comité Técnico TC 11, Líneas eléctricas aéreas que exceden de 1 kV en corriente alterna (1,5 kV en corriente continua), de CENELEC. El texto del proyecto fue sometido al Procedimiento de Aceptación Única (UAP) y fue aprobado por CENELEC como Norma Europea EN 50341-1 el 2001-01-01. Se fijaron las siguientes fechas: − Fecha límite en la que la norma europea debe adoptarse a nivel nacional por publicación de una norma nacional idéntica o por ratificación. (dop). 2002-05-01. − Fecha límite en la que deben retirarse las normas nacionales divergentes con esta norma. (dow). 2004-01-01. Los anexos denominados “normativos” forman parte del cuerpo de la norma. Los anexos denominados “informativos” se dan sólo para información. En esta norma, los anexos E, G, J y K son normativos y los anexos A, B, C, D, F, H, L, M, N, P, Q y R son informativos. En lo que concierne a los apoyos de líneas aéreas, el proyectista puede hacer referencia al prEN 1993-7-1, actualmente denominado como ENV 1993-3-1, preparado por el TC 250 de CEN, si lo considera apropiado.. AENOR AUTORIZA EL USO DE ESTE DOCUMENTO A UNIVERSIDAD POLITECNICA VALENCIA-.

(5) -5-. EN 50341-1:2001. ÍNDICE Página INTRODUCCIÓN ............................................................................................................................. 15. 1. OBJETO Y CAMPO DE APLICACIÓN ....................................................................... 17. 2. DEFINICIONES, SÍMBOLOS Y NORMAS PARA CONSULTA............................... 17. 2.1. Definiciones........................................................................................................................ 17. 2.2. Lista de símbolos ............................................................................................................... 24. 2.3. Normas para consulta ....................................................................................................... 29. 3. BASES DE DISEÑO ......................................................................................................... 34. 3.1. Generalidades .................................................................................................................... 34. 3.2 3.2.1 3.2.2 3.2.3 3.2.4 3.2.5 3.2.6 3.2.7 3.2.8 3.2.9. Requisitos.......................................................................................................................... Requisitos básicos............................................................................................................. Fiabilidad de las líneas aéreas ......................................................................................... Requisitos de seguridad de lo construido ....................................................................... Requisitos de seguridad de las personas durante la construcción y mantenimiento .. Coordinación de resistencias ........................................................................................... Consideraciones adicionales ............................................................................................ Vida útil prevista .............................................................................................................. Durabilidad....................................................................................................................... Aseguramiento de la calidad ............................................................................................ 35 35 35 36 36 37 37 37 37 37. 3.3 3.3.1 3.3.2 3.3.3 3.3.4. Estados límites .................................................................................................................. Generalidades ................................................................................................................... Estados límites últimos .................................................................................................... Estados límites de servicio ............................................................................................... Diseño en estado límite...................................................................................................... 37 37 37 37 38. 3.4 3.4.1 3.4.2 3.4.3. Acciones ............................................................................................................................ Clasificaciones principales............................................................................................... Valores característicos de acciones ................................................................................. Valores combinados de acciones variables...................................................................... 38 38 39 40. 3.5. Propiedades del material .................................................................................................. 40. 3.6 3.6.1 3.6.2. Modelado para el análisis estructural y la resistencia................................................... Generalidades ................................................................................................................... Interacciones entre cimentaciones de apoyos y el suelo ................................................. 40 40 40. 3.7 3.7.1 3.7.2 3.7.3 3.7.4. Valores de diseño y método de verificación ................................................................... Generalidades ................................................................................................................... Valores de diseño.............................................................................................................. Ecuación básica de diseño ............................................................................................... Combinación de acciones.................................................................................................. 41 41 41 42 42. 4. ACCIONES SOBRE LAS LÍNEAS................................................................................. 43. 4.1. Introducción ...................................................................................................................... 43. 4.2 4.2.1 4.2.2. Acciones, "aproximación general" ................................................................................. Cargas permanentes......................................................................................................... Cargas de viento ................................................................................................................ 43 43 43. AENOR AUTORIZA EL USO DE ESTE DOCUMENTO A UNIVERSIDAD POLITECNICA VALENCIA-.

(6) EN 50341-1:2001. -6-. 4.2.3 4.2.4 4.2.5 4.2.6 4.2.7 4.2.8 4.2.9 4.2.10 4.2.11. Cargas de hielo ................................................................................................................. Combinación de las cargas de hielo y viento.................................................................. Efectos de la temperatura................................................................................................ Cargas de construcción y mantenimiento ...................................................................... Cargas de seguridad......................................................................................................... Fuerzas debidas a corrientes de cortocircuito ............................................................... Otras fuerzas especiales ................................................................................................... Casos de carga .................................................................................................................. Factores parciales para las acciones ................................................................................ 52 53 55 55 56 57 57 57 61. 4.3 4.3.1 4.3.2 4.3.3 4.3.4 4.3.5 4.3.6 4.3.7 4.3.8 4.3.9 4.3.10 4.3.11. Acciones, "aproximación empírica"............................................................................... Cargas permanentes......................................................................................................... Cargas de viento ............................................................................................................... Cargas de hielo ................................................................................................................. Cargas combinadas de hielo y viento.............................................................................. Efectos de la temperatura................................................................................................ Cargas de construcción y mantenimiento ...................................................................... Cargas de seguridad......................................................................................................... Fuerzas debidas a corrientes de cortocircuito ............................................................... Otras fuerzas especiales ................................................................................................... Casos de carga .................................................................................................................. Factores parciales para las acciones (véase el anexo D)................................................. 61 61 61 62 63 63 63 63 63 63 63 64. 5. REQUISITOS ELÉCTRICOS......................................................................................... 65. 5.1. Clasificación de las tensiones............................................................................................ 65. 5.2 5.2.1 5.2.2. Corrientes ......................................................................................................................... Corriente normal.............................................................................................................. Corriente de cortocircuito ................................................................................................ 66 66 66. 5.3 5.3.1 5.3.2. Coordinación de aislamiento ........................................................................................... Generalidades ................................................................................................................... Origen y clasificación de las fatigas debidas a la tensión sobre las líneas aéreas y evaluación de las sobretensiones representativas ....................................................... Determinación de la tensión soportada de coordinación (Ucw)..................................... Determinación de la tensión soportada especificada(Urw) ............................................ Distancias de aislamiento eléctrico para evitar descargas ............................................. 67 67. 74 74 75 77. 5.4.5. Distancias de aislamiento internas y externas................................................................ Introducción ..................................................................................................................... Consideraciones generales y casos de carga................................................................... Distancias de aislamiento en el vano y en el apoyo........................................................ Distancias de aislamiento a tierra en zonas alejadas de edificios, carreteras, ferrocarriles y vías fluviales navegables......................................................................... Distancias de aislamiento a edificios, carreteras, otras líneas y áreas recreativas ...... 5.5 5.5.1 5.5.2 5.5.3. Efecto de corona ............................................................................................................... Perturbaciones radioeléctricas........................................................................................ Ruido audible.................................................................................................................... Pérdida por efecto corona................................................................................................. 85 85 85 86. 5.6 5.6.1 5.6.2 5.6.3. Campos eléctricos y magnéticos...................................................................................... Campos eléctricos y magnéticos bajo una línea............................................................. Inducción de los campos eléctricos y magnéticos .......................................................... Interferencias con circuitos de telecomunicación ........................................................... 86 86 87 87. 5.3.3 5.3.4 5.3.5 5.4 5.4.1 5.4.2 5.4.3 5.4.4. 67 68 69 69. 78 79. AENOR AUTORIZA EL USO DE ESTE DOCUMENTO A UNIVERSIDAD POLITECNICA VALENCIA-.

(7) -7-. EN 50341-1:2001. 6. SISTEMAS DE PUESTA A TIERRA ............................................................................. 88. 6.1. Objeto................................................................................................................................. 88. 6.2 6.2.1 6.2.2 6.2.3 6.2.4. Dimensionamiento a frecuencia industrial de los sistemas de puesta a tierra ............ Generalidades ................................................................................................................... Dimensionamiento con respecto a la corrosión y a la resistencia mecánica................ Dimensionamiento respecto a la resistencia térmica..................................................... Dimensionamiento con respecto a la seguridad de las personas ................................... 88 88 88 89 89. 6.3 6.3.1 6.3.2. Construcción de sistemas de puesta a tierra .................................................................. Instalación de electrodos de tierra .................................................................................. Transferencias de potencial.............................................................................................. 94 94 94. 6.4. Medidas de puesta a tierra contra los efectos de los rayos ............................................ 95. 6.5. Medidas para y sobre sistemas de puesta a tierra .......................................................... 95. 6.6. Inspección del lugar y documentación sobre sistemas de puesta a tierra..................... 95. 7. APOYOS ............................................................................................................................ 95. 7.1. Consideraciones iniciales del diseño ................................................................................ 95. 7.2 7.2.1 7.2.2 7.2.3 7.2.4 7.2.5 7.2.6 7.2.7 7.2.8. Materiales ......................................................................................................................... Aceros, tornillos, tuercas y arandelas, electrodos en las soldaduras............................ Acero conformado en frío................................................................................................ Requisitos para calidades del acero galvanizado........................................................... Pernos de anclaje.............................................................................................................. Hormigón armado............................................................................................................ Madera .............................................................................................................................. Materiales de las riostras o tirantes................................................................................ Otros materiales ................................................................................................................ 95 95 95 95 96 96 96 96 96. 7.3 7.3.1 7.3.2 7.3.3 7.3.4 7.3.5 7.3.6 7.3.7 7.3.8. Torres de celosía de acero................................................................................................ Generalidades ................................................................................................................... Bases de diseño (Capítulo 2)............................................................................................ Materiales (Capítulo 3) .................................................................................................... Estados límites de servicio (Capítulo 4) (véanse también los NNA)............................. Estados límites últimos (Capítulo 5) ............................................................................... Uniones (Capítulo 6) ........................................................................................................ Fabricación y montaje (Capítulo 7) ................................................................................ Diseño verificado mediante ensayo (Capítulo 8)............................................................. 96 96 96 96 96 97 98 99 99. 7.4 7.4.1 7.4.2 7.4.3 7.4.4 7.4.5 7.4.6 7.4.7 7.4.8. Postes de chapa de acero.................................................................................................. Generalidades ................................................................................................................... Bases de diseño (Capítulo 2)............................................................................................ Materiales (Capítulo 3) .................................................................................................... Estados límites de servicio (Capítulo 4) (véanse también los NNA)............................. Estados límites últimos (Capítulo 5) ............................................................................... Uniones (Capítulo 6) ........................................................................................................ Fabricación y montaje (Capítulo 7) ................................................................................ Diseño verificado mediante ensayo (Capítulo 8)............................................................. 100 100 100 100 100 100 101 103 103. 7.5 7.5.1 7.5.2 7.5.3 7.5.4 7.5.5 7.5.6 7.5.7. Postes de madera .............................................................................................................. Generalidades ................................................................................................................... Bases de diseño ................................................................................................................. Materiales ......................................................................................................................... Estados límites de servicio (véanse también los NNA) .................................................. Estados límites últimos .................................................................................................... Resistencia de las uniones ................................................................................................ Diseño verificado mediante ensayo (Capítulo 8)............................................................. 103 103 103 103 103 104 104 104. AENOR AUTORIZA EL USO DE ESTE DOCUMENTO A UNIVERSIDAD POLITECNICA VALENCIA-.

(8) EN 50341-1:2001. -8-. 7.6 7.6.1 7.6.2 7.6.3 7.6.4 7.6.5 7.6.6. Postes de hormigón .......................................................................................................... Generalidades ................................................................................................................... Bases de diseño ................................................................................................................. Materiales ......................................................................................................................... Estados límites de servicio (véanse también los NNA) .................................................. Estados límites últimos .................................................................................................... Diseño verificado mediante ensayo .................................................................................. 105 105 105 105 105 105 106. 7.7 7.7.1 7.7.2 7.7.3 7.7.4 7.7.5 7.7.6. Estructuras atirantadas. .................................................................................................. Generalidades ................................................................................................................... Bases de diseño ................................................................................................................. Materiales ......................................................................................................................... Estados límites de servicio ............................................................................................... Estados límites últimos .................................................................................................... Detalles de diseño para las riostras o tirantes o vientos................................................. 106 106 106 106 107 107 108. 7.8. Otras estructuras.............................................................................................................. 108. 7.9 7.9.1 7.9.2 7.9.3 7.9.4 7.9.5 7.9.6 7.9.7. Terminaciones y protección contra la corrosión ........................................................... Generalidades ................................................................................................................... Galvanizado ...................................................................................................................... Metalización...................................................................................................................... Pintado sobre galvanizado en fábrica (Sistema dúplex) ............................................... Balizamiento diurno......................................................................................................... Utilización de aceros resistentes a la intemperie ........................................................... Protección de postes de madera ....................................................................................... 109 109 109 109 109 110 110 110. 7.10 7.10.1 7.10.2 7.10.3 7.11 7.12. Facilidades para el mantenimiento ................................................................................. Subida a las torres............................................................................................................ Mantenimiento ................................................................................................................. Requisitos de seguridad para las personas..................................................................... Ensayos de carga .............................................................................................................. Montaje e izado ................................................................................................................. 110 110 110 110 110 110. 8. CIMENTACIONES ......................................................................................................... 111. 8.1. Introducción ..................................................................................................................... 111. 8.2. Requisitos generales ......................................................................................................... 111. 8.3. Investigación del suelo ..................................................................................................... 112. 8.4. Cargas que actúan sobre las cimentaciones ................................................................... 112. 8.5 8.5.1 8.5.2 8.5.3. Diseño geotécnico ............................................................................................................. Generalidades ................................................................................................................... Diseño geotécnico mediante cálculo................................................................................ Diseño geotécnico mediante medidas establecidas ......................................................... 8.6. Ensayos de carga .............................................................................................................. 114. 8.7. Diseño estructural ............................................................................................................ 114. 8.8. Construcción e instalación............................................................................................... 114. 9. CONDUCTORES Y CABLES DE TIERRA DE LÍNEAS AÉREAS CON O SIN CIRCUITOS DE TELECOMUNICACIONES ................................................. 115. 9.1. Introducción ..................................................................................................................... 115. 9.2 9.2.1 9.2.2. Conductores de aluminio ................................................................................................. 115 Características y dimensiones ......................................................................................... 115 Requisitos eléctricos ......................................................................................................... 116. 112 112 113 113. AENOR AUTORIZA EL USO DE ESTE DOCUMENTO A UNIVERSIDAD POLITECNICA VALENCIA-.

(9) -9-. EN 50341-1:2001. 9.2.3 9.2.4 9.2.5 9.2.6. Temperaturas de servicio del conductor y características de las grasas ..................... Requisitos mecánicos ....................................................................................................... Protección contra la corrosión ........................................................................................ Requisitos de ensayo ......................................................................................................... 116 116 116 117. 9.3 9.3.1 9.3.2 9.3.3 9.3.4 9.3.5 9.3.6. Conductores de acero....................................................................................................... Características y dimensiones ......................................................................................... Requisitos eléctricos ......................................................................................................... Temperaturas de servicio del conductor y características de las grasas ..................... Requisitos mecánicos ....................................................................................................... Protección contra la corrosión ........................................................................................ Requisitos de ensayo ......................................................................................................... 117 117 117 117 117 118 118. 9.4. Conductores de cobre ...................................................................................................... 118. 9.5 9.5.1 9.5.2 9.5.3 9.5.4 9.5.5 9.5.6. Conductores (OPCON) y cables de tierra (OPGW) que contienen circuitos de telecomunicaciones de fibra óptica............................................................. Características y dimensiones ......................................................................................... Requisitos eléctricos ......................................................................................................... Temperatura de servicio del conductor.......................................................................... Requisitos mecánicos ....................................................................................................... Protección contra la corrosión ........................................................................................ Requisitos de ensayo ......................................................................................................... 9.6 9.6.1 9.6.2. Requisitos generales ......................................................................................................... 119 Prevención de daños......................................................................................................... 119 Factor parcial para conductores..................................................................................... 119. 9.7. Informes de ensayo y certificados ................................................................................... 119. 9.8. Selección, entrega e instalación de conductores............................................................. 119. 10. AISLADORES.................................................................................................................. 119. 10.1. Generalidades ................................................................................................................... 119. 10.2. Requisitos eléctricos normalizados ................................................................................. 120. 10.3. Requisitos para las perturbaciones radioeléctricas y la tensión de extinción del efecto corona............................................................................................................... 120. 10.4. Requisitos para el comportamiento bajo contaminación.............................................. 121. 10.5. Requisitos para los arcos de potencia ............................................................................. 121. 10.6. Requisitos para el ruido audible ..................................................................................... 121. 10.7. Requisitos mecánicos ....................................................................................................... 121. 10.7 10.8.1 10.8.2 10.8.3 10.8.4. Requisitos de durabilidad................................................................................................ Requisitos generales para la durabilidad de los aisladores .......................................... Protección contra el vandalismo ..................................................................................... Protección de materiales férreos ..................................................................................... Protección adicional contra la corrosión......................................................................... 10.9. Elección y especificación del material ............................................................................ 122. 10.10. Características y dimensiones de los aisladores............................................................. 122. 10.11 10.11.1 10.11.2. Requisitos para los ensayos de tipo................................................................................. 123 Ensayos de tipo normalizados ......................................................................................... 123 Ensayos de tipo opcionales .............................................................................................. 123. 10.12. Requisitos de ensayo por muestreo................................................................................. 123. 10.13. Requisitos para los ensayos individuales........................................................................ 124. 118 118 118 118 118 119 119. 121 121 122 122 122. AENOR AUTORIZA EL USO DE ESTE DOCUMENTO A UNIVERSIDAD POLITECNICA VALENCIA-.

(10) EN 50341-1:2001. - 10 -. 10.14. Resumen de los requisitos de ensayo .............................................................................. 124. 10.15. Informes de ensayo y certificados ................................................................................... 124. 10.16. Selección, entrega e instalación de aisladores ................................................................ 124. 11. EQUIPAMIENTO DE LAS LÍNEAS − HERRAJES Y ACCESORIOS DE LAS LÍNEAS AÉREAS ............................................................................................ 124. 11.1. Generalidades ................................................................................................................... 124. 11.2 11.2.1 11.2.2. Requisitos eléctricos ......................................................................................................... 125 Requisitos aplicables a todos los herrajes y accesorios ................................................. 125 Requisitos aplicables a los herrajes que llevan corriente.............................................. 125. 11.3. Nivel de perturbaciones radioeléctricas y tensión de extinción del efecto corona ...... 125. 11.4. Características magnéticas .............................................................................................. 125. 11.5. Requisitos para la corriente de cortocircuito y los arcos de potencia.......................... 125. 11.6. Requisitos mecánicos ....................................................................................................... 125. 11.7. Requisitos de durabilidad................................................................................................ 126. 11.8. Selección y especificación del material ........................................................................... 126. 11.9. Características y dimensiones de los herrajes................................................................ 126. 11.10 11.10.1 11.10.2. Requisitos para los ensayos de tipo................................................................................. 127 Ensayos de tipo normalizados ......................................................................................... 127 Ensayos de tipo opcionales .............................................................................................. 127. 11.11. Requisitos para los ensayos por muestreo...................................................................... 127. 11.12. Requisitos para los ensayos individuales........................................................................ 127. 11.13. Informes de ensayos y certificados.................................................................................. 127. 11.14. Selección, entrega y montaje de herrajes y accesorios .................................................. 127. 12. ASEGURAMIENTO DE LA CALIDAD, CONTROLES Y RECEPCIÓN ............... 127. 12.1. Aseguramiento de la calidad ........................................................................................... 127. 12.2. Controles y recepción de la línea .................................................................................... 128. ANEXO A (Informativo) COORDINACIÓN DE RESISTENCIAS MECÁNICAS ................. 129 A.1. Criterios de diseño recomendados .................................................................................. 129. A.2. Coordinación de resistencias propuesta ......................................................................... 129. ANEXO B (Informativo) VELOCIDADES DEL VIENTO Y CARGAS DE HIELO EXTREMAS .................................................................... 131 B.1. Definición de los símbolos utilizados en este anexo ....................................................... 131. B.2. Evaluación de los datos de las velocidades del viento extremas ................................... 132. B.3. Definición de la carga de hielo extrema.......................................................................... 132. B.4 B.4.1 B.4.2 B.4.3. Parámetros estadísticos del hielo .................................................................................... Carga de hielo básica ....................................................................................................... Carga de hielo máxima anual Im ..................................................................................... Carga de hielo máxima en varios años Imáx. .................................................................... 133 133 133 133. AENOR AUTORIZA EL USO DE ESTE DOCUMENTO A UNIVERSIDAD POLITECNICA VALENCIA-.

(11) - 11 -. EN 50341-1:2001. B.4.4 B.4.5. Valor medio Imm del máximo anual de las cargas de hielo............................................ 133 Coeficiente de variación, vI, para el máximo anual de las cargas de hielo .................. 133. B.5 B.5.1 B.5.2. Evaluación de la carga de hielo extrema basándose en varias fuentes de datos ......... Fuentes de datos para la evaluación estadística............................................................. Están disponibles máximos anuales de las cargas de hielo durante periodos de al menos 10 años .......................................................................................................... Se conoce una carga máxima de hielo Imáx. solamente para un número limitado de años ................................................................................................. Evaluación del máximo anual de las cargas de hielo por medias de los análisis de datos meteorológicos....................................................................................... B.5.3 B.5.4 B.6 B.6.1 B.6.2. 134 134 134 134 134. Combinación de velocidades del viento y cargas de hielo ............................................. 135 Carga de hielo extrema IL combinada con una velocidad del viento moderada VIH .. 135 Alta velocidad del viento VIL combinada con una carga de hielo moderada IH .......... 135. ANEXO C (Informativo) FUERZAS ESPECIALES ................................................................... 136 C.1. Definición de los símbolos utilizados en este anexo ....................................................... 136. C.2. Fuerzas debidas a corrientes de cortocircuito ............................................................... 136. C.3. Avalanchas, aludes de nieve ............................................................................................ 137. C.4. Terremotos........................................................................................................................ 137. ANEXO D(Informativo) DATOS ESTADÍSTICOS PARA LA DISTRIBUCIÓN DE GUMBEL DE LOS VALORES EXTREMOS .................................. 138 D.1. Definición de los símbolos utilizados en este anexo ....................................................... 138. D.2. La distribución Gumbel................................................................................................... 138. D.3. Ejemplo de utilización de C1 y C2 ................................................................................... 142. D.4. Cálculo de C1 y C2 ............................................................................................................ 142. ANEXO E (Normativo). REQUISITOS ELÉCTRICOS............................................................ 146. E.1. Definición de los símbolos utilizados en esta anexo ....................................................... 146. E.2 E.2.1 E.2.2 E.2.3 E.2.4 E.2.5. Coordinación de aislamiento ........................................................................................... Desarrollo de las fórmulas teóricas para el cálculo de distancias eléctricas ............... Tensión soportada específica para el aire Urw................................................................ Sobretensiones a tener en cuenta .................................................................................... Fórmulas para el cálculo ................................................................................................. Factor de altitud ................................................................................................................ 147 147 148 151 152 153. ANEXO F (Informativo) REQUISITOS ELÉCTRICOS............................................................ 155 F.1. Definición de los símbolos utilizados en este anexo ....................................................... 155. F.2. Coordinación de aislamiento. Ejemplos de cálculo de Del, Dpp y D50Hz para diferentes tensiones del sistema.............................................................................. Rango I: Red de 90 kV equipado con cadenas de aisladores compuestas por 6 unidades .................................................................................................................. Rango I: Red de 90 kV equipado con cadenas de aisladores compuestas por 9 unidades .................................................................................................................. Rango II: Red de 400 kV .................................................................................................. F.2.1 F.2.2 F.2.3. 155 155 157 158. AENOR AUTORIZA EL USO DE ESTE DOCUMENTO A UNIVERSIDAD POLITECNICA VALENCIA-.

(12) EN 50341-1:2001. ANEXO G (Normativo). - 12 -. SISTEMAS DE PUESTA A TIERRA................................................ 161. G.1. Definición de los símbolos utilizados en este anexo ....................................................... 161. G.2. Dimensiones mínimas de los materiales de los electrodos de tierra que aseguran una resistencia al esfuerzo mecánico y a la corrosión ........................... 162. G.3. Cálculo de la corriente admisible.................................................................................... 163. G.4 G.4.1 G.4.2. Tensión de contacto y corriente en el cuerpo humano .................................................. 166 Equivalencia entre la tensión de contacto y la corriente en el cuerpo humano .......... 166 Cálculo teniendo en cuenta resistencias adicionales...................................................... 168. G.5. Medidas de las tensiones de contacto.............................................................................. 169. G.6 G.6.1 G.6.2. Factor de reducción relativo a los cables de tierra de las líneas aéreas....................... 169 Generalidades ................................................................................................................... 169 Valores de los factores de reducción de las líneas aéreas.............................................. 170. ANEXO H (Informativo) SISTEMAS DE PUESTA A TIERRA................................................ 171 H.1. Definición de los símbolos utilizados en este anexo ....................................................... 171. H.2 H.2.1 H.2.2. Bases para la verificación ................................................................................................ 171 Resistividad del suelo ....................................................................................................... 171 Resistencia a tierra........................................................................................................... 172. H.3 H.3.1 H.3.2. Instalación de electrodos de tierra y conductores de puesta a tierra........................... 175 Instalación de electrodos de tierra .................................................................................. 175 Instalación de conductores de puesta a tierra................................................................ 175. H.4 H.4.1 H.4.2 H.4.3. Medidas para y sobre los sistemas de puesta a tierra ................................................... Medida de las resistividades del suelo ............................................................................ Medida de las resistencias a tierra e impedancias a tierra ........................................... Determinación del incremento del potencial de tierra ................................................... ANEXO J (Normativo). 176 176 176 177. TORRES DE ACERO DE CELOSÍA................................................ 179. J.1. Definición de los símbolos utilizados en este anexo ....................................................... 179. J.2 J.2.1 J.2.2 J.2.3. Clasificación de las secciones transversales (apartado 5.3) .......................................... Generalidades ................................................................................................................... Clasificación (apartado 5.3.2).......................................................................................... Propiedades de la sección transversal efectiva de los elementos a compresión (apartado 5.3.5) ................................................................................................................. 180 180 180 181. J.3 J.3.1 J.3.2. Características de las secciones transversales (apartado 5.4.2).................................... 182 Sección transversal bruta (apartado 5.4.2.1) ................................................................. 182 Sección neta (apartado 5.4.2.2) ....................................................................................... 182. J.4 J.4.1 J.4.2 J.4.3 J.4.4. Comprobación de la resistencia de la sección transversal ............................................ Tracción (apartado 5.4.3) ................................................................................................ Compresión (apartado 5.4.4)........................................................................................... Momento flector (apartado 5.4.5) ................................................................................... Fuerzas axiales y momentos flectores (apartado 5.4.8.3)............................................... 183 183 183 183 184. J.5 J.5.1 J.5.2 J.5.3 J.5.4. Comprobación de la resistencia al pandeo de los elementos (apartado 5.5) ............... Elementos sometidos a compresión (apartado 5.5.1) .................................................... Pandeo lateral de las vigas (apartado 5.5.2)................................................................... Flexión y tracción (apartado 5.5.3) ................................................................................. Flexión y compresión (apartado 5.5.4) ............................................................................ 184 184 185 185 185. J.6 J.6.1. Longitud de pandeo de los elementos ............................................................................. 186 Generalidades ................................................................................................................... 186. AENOR AUTORIZA EL USO DE ESTE DOCUMENTO A UNIVERSIDAD POLITECNICA VALENCIA-.

(13) - 13 -. EN 50341-1:2001. J.6.2 J.6.3 J.6.4. Montantes y elementos principales ................................................................................. 186 Tipos de triangulaciones .................................................................................................. 187 Elementos compuestos ..................................................................................................... 191. J.7 J.7.1 J.7.2 J.7.3 J.7.4 J.8. Recomendaciones adicionales sobre la triangulación.................................................... Elementos perimetrales en encuadramientos horizontales (figura J.9)....................... Elementos perimetrales horizontales sin encuadramiento interior ............................. Pórtico articulado con diagonales principales en K ...................................................... Pórtico no articulado........................................................................................................ Cálculo de la esbeltez efectiva λeff (diseño validado por ensayos a escala real) ......... J.9 J.9.1 J.9.2. Selección de los casos de pandeo para los perfiles angulares (diseño validado por ensayos a escala real).................................................................... 197 Perfil angular simple........................................................................................................ 197 Elementos compuestos / Elementos unidos por presillas .............................................. 197. J.10. Elementos secundarios (arriostramientos)..................................................................... 198. J.11. Uniones atornilladas......................................................................................................... 199. ANEXO K (Normativo). 193 193 194 195 195 196. POSTES DE ACERO .......................................................................... 201. K.1. Definición de los símbolos utilizados en este anexo ....................................................... 201. K.2. Clasificación de las secciones transversales (apartado 5.3) .......................................... 202. K.3. Propiedades de los secciones transversales efectivas de las secciones transversales de clase 4 (apartado 5.3.5) ............................................................................................... 203. K.4. Resistencia de las secciones transversales circulares, sin orificios, bajo momento flector preponderante ............................................................................. 203. K.5 K.5.1 K.5.2. Resistencia de las secciones transversales poligonales, sin orificios, bajo momento flector preponderante ............................................................................. 204 Secciones transversales de clase 3 (apartado 5.4.8.2) .................................................... 204 Secciones transversales de clase 4 (apartado 5.4.8.3) .................................................... 205. K.6. Diseño de los pernos de anclaje....................................................................................... 205. ANEXO L (Informativo) REQUISITOS DE CÁLCULO PARA APOYOS Y CIMENTACIONES ......................................................................... 209 L.1. Requisitos estructurales................................................................................................... 209. L.2. Requisitos de configuración: tipos de apoyos y usos ..................................................... 209. L.3. Unión o fijación de conductores de fase y cables de tierra ........................................... 212. L.4. Aceros de construcción para las cimentaciones ............................................................. 212. L.5. Equipos de izado / mantenimiento .................................................................................. 212. L.6. Restricciones de masa-longitud....................................................................................... 212. ANEXO M (Informativo) VALORES TÍPICOS DE LOS PARÁMETROS GEOTÉCNICOS DE SUELOS Y ROCAS ...................................................................... 213 M.1. Generalidades ................................................................................................................... 213. M.2. Definiciones....................................................................................................................... 213. M.3. Unidades............................................................................................................................ 213. AENOR AUTORIZA EL USO DE ESTE DOCUMENTO A UNIVERSIDAD POLITECNICA VALENCIA-.

(14) EN 50341-1:2001. - 14 -. ANEXO N (Informativo) CONDUCTORES Y CABLES DE TIERRA AÉREOS.................... 217 N.1 N.1.1 N.1.2 N.1.3 N.1.4. Especificación de conductores y cables de tierra........................................................... Factores que influyen en la especificación de conductores y cables de tierra ............. Factores de explotación.................................................................................................... Requisitos de mantenimiento .......................................................................................... Parámetros medioambientales ......................................................................................... 217 217 217 217 217. N.2. Selección de conductores y cables de tierra ................................................................... 218. N.3. Embalaje y entrega de conductores y cables de tierra .................................................. 219. N.4. Precauciones durante la instalación de conductores y cables de tierra ....................... 219. ANEXO P (Informativo) ENSAYOS SOBRE AISLADORES Y CADENAS DE AISLADORES DE LÍNEAS AÉREAS CON MATERIALES AISLANTES DE PORCELANA Y VIDRIO..................................... 220 ANEXO Q (Informativo) AISLADORES...................................................................................... 223 Q.1 Q.1.1 Q.1.2 Q.1.3 Q.1.4. Especificaciones sobre los aisladores .............................................................................. Factores que influyen en las especificaciones sobre los aisladores............................... Factores de explotación.................................................................................................... Requisitos de mantenimiento .......................................................................................... Parámetros medioambientales ......................................................................................... 223 223 223 223 223. Q.2. Selección de aisladores ..................................................................................................... 224. Q.3. Embalaje y entrega de los aisladores.............................................................................. 224. Q.4. Precauciones durante la instalación de los aisladores................................................... 224. ANEXO R (Informativo) EQUIPAMIENTO DE LA LÍNEA − HERRAJES PARA LÍNEAS AÉREAS ................................................................... 225 R.1 R.1.1 R.1.2 R.1.3 R.1.4. Especificación y selección de los herrajes....................................................................... Factores que influyen en la especificación y selección................................................... Factores de explotación.................................................................................................... Requisitos de mantenimiento .......................................................................................... Parámetros medioambientales ......................................................................................... 225 225 225 225 225. R.2. Embalaje y entrega de los herrajes................................................................................. 226. R.3. Precauciones durante la instalación de los herrajes...................................................... 226. ANEXO NACIONAL (Normativo) ASPECTOS NORMATIVOS NACIONALES PARA ESPAÑA................................................................... 227. AENOR AUTORIZA EL USO DE ESTE DOCUMENTO A UNIVERSIDAD POLITECNICA VALENCIA-.

(15) - 15 -. EN 50341-1:2001. INTRODUCCIÓN. Estructura detallada de la norma La norma comprende tres partes: Parte 1: Requisitos generales. Especificaciones comunes Esta parte, también denominada "parte principal", incluye capítulos comunes a todos los países. Estos capítulos han sido preparados por los Grupos de Trabajo y aprobados por el CLC/TC 11. La "parte principal" está disponible en inglés, francés y alemán*. Parte 2: Índice de los Aspectos Normativos Nacionales Este índice da la lista de todos los Aspectos Normativos Nacionales (NNA1)) – ver el significado y los contenidos de los NNA más adelante, en la Parte 3: "Aspectos Normativos Nacionales”. Este índice está disponible en inglés, francés y alemán*. Parte 3: Aspectos Normativos Nacionales Los Aspectos Normativos Nacionales (NNA) reflejan las prácticas nacionales. En general incluyen desviaciones A, condiciones nacionales especiales y complementos nacionales. Desviaciones (A-dev2)): Las desviaciones A son requisitos exigidos por las leyes o reglamentos nacionales, que no pueden alterarse mientras se prepara la norma. Se hace referencia a las Reglas Internas de CENELEC, Parte 2, definición 3.1.9. Condiciones nacionales especiales (SNC3)): Las condiciones nacionales especiales son características o prácticas nacionales que no es posible modificar durante un largo período de tiempo, por ejemplo aquellas referidas a las condiciones climáticas, resistividad del terreno, etc. Se hace referencia a las Reglas Internas de CENELEC, Parte 2, definición 3.1.7/3.1.9. Complementos nacionales (NCPT4)): Los complementos nacionales reflejan las prácticas nacionales, que no son ni las desviaciones A ni las condiciones nacionales especiales. Se ha acordado en el seno del CLC/TC 11, que los NCPT deberían ser adaptados gradualmente a la "parte principal", con el objetivo de que la estructura de la norma europea EN habitual incluya solamente una "parte principal", las desviaciones A y las condiciones nacionales especiales.. * 1) 2) 3) 4). Ahora también en español en esta Norma UNE-EN 50341-1. NNA, del inglés: National Normative Aspects. A-dev, del inglés: A-deviations. SNC, del inglés: Special National Conditions. NCPT, del inglés: National Complements.. AENOR AUTORIZA EL USO DE ESTE DOCUMENTO A UNIVERSIDAD POLITECNICA VALENCIA-.

(16) EN 50341-1:2001. - 16 -. Reglas para numerar los NNA: Los NNA están numerados como sigue: AT. Austria. EN 50341-3-1. BE. Bélgica. EN 50341-3-2. CH. Suiza. EN 50341-3-3. DE. Alemania. EN 50341-3-4. DK. Dinamarca. EN 50341-3-5. ES. España. EN 50341-3-6*. FI. Finlandia. EN 50341-3-7. FR. Francia. EN 50341-3-8. GB. Gran Bretaña. EN 50341-3-9. GR. Grecia. EN 50341-3-10. IE. Irlanda. EN 50341-3-11. IS. Islandia. EN 50341-3-12. IT. Italia. EN 50341-3-13. LU. Luxemburgo. EN 50341-3-14 (no existen). NL. Holanda. EN 50341-3-15. NO. Noruega. EN 50341-3-16. PT. Portugal. EN 50341-3-17. SE. Suecia. EN 50341-3-18. CZ. República Checa. EN 50341-3-19. x. xxxx. EN 50341-3-xx, etc.. Idioma: Los NNA están publicados en inglés y en el/los idioma/s nacional/es de los respectivos países.. *. Los NNA españoles se incluyen como anexo nacional normativo en esta Norma UNE-EN 50341-1.. AENOR AUTORIZA EL USO DE ESTE DOCUMENTO A UNIVERSIDAD POLITECNICA VALENCIA-.

(17) - 17 -. EN 50341-1:2001. 1 OBJETO Y CAMPO DE APLICACIÓN Esta norma se aplica a las líneas aéreas de alta tensión que exceden los 45 kV en corriente alterna y con una frecuencia asignada por debajo de 100 Hz. Esta norma especifica las condiciones generales que deben aplicarse para el diseño y la construcción de nuevas líneas aéreas y para garantizar que la línea es apropiada en relación con la seguridad de las personas, mantenimiento, funcionamiento y respeto al medio ambiente. NOTA 1 − El grado de aplicación de esta norma por cada país para las líneas aéreas ya existentes está sujeto a las condiciones de los aspectos normativos nacionales (NNA) aplicables a cada país*. NOTA 2 − El diseño y la construcción de líneas aéreas eléctricas (corriente alterna) con cables aislados, en las que las distancias de aislamiento interno, entre cables conductores y aislamiento externo, entre estos y el apoyo, el suelo, el cruzamiento y paralelismo con otras líneas o vías de comunicación, el paso sobre bosques, zonas urbanas u otras construcciones, puedan ser menores que los especificados en la norma, no están incluidos. Todas las demás condiciones de la norma se pueden aplicar a las líneas aéreas con cables aislados. Cuando sea necesario, las distancias de aislamiento pueden especificarse en los NNA. NOTA 3 − Esta parte de la norma se aplica a los cables de tierra de fibra óptica (OPGW1)) y a los conductores ópticos (OPCON2)). Sin embargo, la norma no se aplica a los sistemas de telecomunicaciones utilizados sobre líneas aéreas de transmisión, ya se trate de cables unidos a un conductor de fase o a un cable de tierra, o como cables separados sostenidos por los apoyos de la línea de transmisión (por ejemplo, todos los Autosoportados Dieléctricos, de Fibra Óptica (ADSS3)) o para equipos de telecomunicaciones montados en estructuras individuales de una línea aérea de transmisión. Cuando sea necesario, las condiciones pueden especificarse en los NNA.. Esta norma no se aplica a: − líneas aéreas eléctricas que estén dentro de zonas eléctricas cerradas, por ejemplo subestaciones, estaciones transformadoras e instalaciones similares, como se define en el Documento de Armonización HD 637; − catenarias de vías de ferrocarriles electrificados. 2 DEFINICIONES, SÍMBOLOS Y NORMAS PARA CONSULTA 2.1 Definiciones4) Para los propósitos de esta norma europea, se aplican los términos y definiciones dados en el Vocabulario Electrotécnico Internacional (CEI 60050) capítulos 441, 466, 471, 601 y 604 y los siguientes. Para entender mejor la definición de ciertos términos usados en esta norma, algunas palabras están escritas en cursiva. El significado de estas palabras también aparece en este apartado. 2.1.1 acción a) fuerza (carga) aplicada al sistema (mecánico) (acción directa); NOTA − Una acción puede ser permanente, variable o accidental.. b) deformación o aceleración involuntaria causada, por ejemplo, por cambios de temperatura, humedad, asentamiento irregular o terremotos (acción indirecta). 2.1.2 acción accidental: Acción, normalmente de corta duración, con poca probabilidad de que suceda con una magnitud significativa durante la vida útil prevista de un material. NOTA − Se puede prever en muchos casos que una acción accidental cause graves consecuencias a menos que se tomen medidas especiales. * 1) 2) 3) 4). Los NNA españoles se incluyen como anexo nacional en esta Norma UNE-EN 50314-1. OPGW, del inglés: Optical Ground Wire. OPCON, del inglés: Optical Conductor. ADSS, del inglés: All Dielectric Self Supporting. NOTA PREVIA − Las definiciones no se han colocado en orden alfabético, para respetar el orden de numeración del texto original en inglés.. AENOR AUTORIZA EL USO DE ESTE DOCUMENTO A UNIVERSIDAD POLITECNICA VALENCIA-.

(18) EN 50341-1:2001. - 18 -. 2.1.3 conductor de unión: Conductor que asegura una conexión equipotencial. 2.1.4 valores encerrados en un recuadro (encuadrados). Se dan como indicación unos valores numéricos identificados por "valores encuadrados”. Los Comités Nacionales pueden especificar otros valores en los NNA. 2.1.5 resistencia característica: Valor de la resistencia mecánica calculado usando los valores característicos de las propiedades del material. Estos valores pueden obtenerse de las Normas Experimentales ENV 1992-1-1, ENV 1993-1-1 o ENV 1995-1-1. 2.1.6 valor característico de una propiedad de un material: Valor de una propiedad de un material que tiene una probabilidad prescrita que alcanza a una hipotética serie ilimitada de ensayos. Este valor generalmente corresponde a una fracción específica de la supuesta distribución estadística de la propiedad en cuestión del material. Un valor nominal es utilizado como valor característico en algunas circunstancias. 2.1.7 valor característico de una acción: Principal valor representativo de una acción. Dado que este valor característico puede ser fijado sobre una base estadística, se elige de tal manera que corresponda a una alta probabilidad de que no se exceda en un sentido desfavorable durante un “período de referencia”, teniendo en cuenta la vida útil prevista del sistema y la duración de la situación de diseño. 2.1.8 distancia de aislamiento entre conductores: Separación mínima entre dos conductores [VEI 441-17-31]. 2.1.9 coeficiente de variación: Relación entre la desviación estándar y el valor medio. 2.1.10 combinación de acciones: Conjunto de valores de acciones de diseño para verificar la fiabilidad estructural en un estado límite bajo un caso de carga. 2.1.11 factor de combinación para una acción: Factor utilizado para determinar el valor de combinación para una acción. 2.1.12 valor de combinación para una acción: Valor asociado con el uso de combinaciones de acciones teniendo en cuenta una probabilidad reducida de sucesos simultáneos de los más desfavorables valores de varias acciones independientes. Valor obtenido al multiplicar el valor característico de una acción por el factor de combinación de una acción o, en circunstancias especiales, por determinación directa. 2.1.13 componente: Una de las partes principales de la red de líneas eléctricas aéreas con una función específica. Componentes habituales son apoyos, fundaciones, conductores, cadenas de aisladores y herrajes. 2.1.14 conductor (de una línea aérea): Uno o varios alambres de aluminio, aleación de aluminio, cobre, acero galvanizado, acero recubierto de aluminio o de cobre o una combinación de ellos, cableados conjuntamente, que tienen la función de conducir la energía eléctrica. [VEI 466-01-15: Alambres o combinación de alambres no aislados unos de otros, que se usan para el transporte de la energía eléctrica]. 2.1.15 corona (efecto corona): Descarga luminosa debida a la ionización del aire que rodea a un electrodo, causada por un gradiente de potencial que excede de un cierto valor. NOTA − Los electrodos pueden ser conductores, herrajes, accesorios o aisladores.. 2.1.16. corriente a tierra: Corriente que fluye a la tierra por la impedancia a tierra.. 2.1.17 resistencia de diseño: Resistencia estructural que asocia todas las propiedades estructurales con los respectivos valores de diseño de las propiedades de un material. 2.1.18 situación de diseño: Conjunto de condiciones físicas que representan un período de referencia para el que el diseño demostrará que los estados límite aplicables no son excedidos.. AENOR AUTORIZA EL USO DE ESTE DOCUMENTO A UNIVERSIDAD POLITECNICA VALENCIA-.

(19) - 19 -. EN 50341-1:2001. 2.1.19 valor de diseño de una propiedad de un material: Valor obtenido por el cociente entre el valor característico de una propiedad de un material y el factor parcial de la propiedad de este material o, en circunstancias especiales, por determinación directa. 2.1.20 valor de diseño de una acción: Valor obtenido de multiplicar el valor característico de una acción por el factor parcial de una acción. 2.1.21 vida útil prevista: Período durante el cual una estructura cumple la función prevista con un mantenimiento también previsto, pero sin que sean necesarias reparaciones substanciales. 2.1.22. acción dinámica: Acción que causa aceleraciones significativas de la estructura o de elementos estructurales.. 2.1.23 tierra: Término para la tierra como sitio o localización, así como para la tierra como masa conductora, por ejemplo, tipos de suelo, limos, arena, grava, piedra, etc. 2.1.24 electrodo de tierra: Conductor bajo tierra conectado eléctricamente a esta tierra o conductor que va por dentro del hormigón y que está conectado a tierra por una gran superficie (por ejemplo, electrodo de puesta a tierra de una cimentación). 2.1.25 falta a tierra: Contacto eléctrico causado por una falta entre un conductor de fase del circuito principal y la tierra o una pieza puesta a tierra. Este contacto eléctrico puede suceder también por medio de un arco voltaico. Las faltas a tierra de dos o más conductores de fases de la misma red eléctrica, localizadas en diferentes puntos, se designan como faltas a tierra dobles o múltiples. 2.1.26 corriente de falta a tierra: Corriente que fluye desde el circuito principal a tierra o a partes de ésta si hay solamente un punto de falta a tierra en la localización de la falta (localización de la falta a tierra). 2.1.27 aumento del potencial de tierra: Diferencia de potencial entre un sistema de puesta a tierra y una tierra de referencia. 2.1.28 pica de tierra: Electrodo de tierra generalmente enterrado o introducido verticalmente a una mayor profundidad. Por ejemplo, un tubo, barra redonda o un perfil laminado. 2.1.29 potencial de la superficie de tierra: Diferencia de potencial entre un punto situado en la superficie de la tierra y la tierra de referencia. 2.1.30 tierra.. puesta a tierra: Cualquier medio y/o dispositivo, destinado a realizar un enlace eléctrico apropiado con la. 2.1.31 conductor de puesta a tierra: Conductor que conecta la parte de la instalación que debe ser puesta a tierra, con un electrodo de tierra y colocado en el exterior del suelo (cable de tierra) o enterrado en el suelo. 2.1.32 sistema de puesta a tierra: Sistema eléctrico localmente limitado, formado por electrodos de tierra o conductores de tierra, y de conductores de unión conectados eléctricamente (o partes metálicas con la misma utilidad, por ejemplo, patas de torres, armaduras, cables metálicos cubiertos o enfundados). 2.1.33 cable de tierra: Un conductor conectado a tierra en alguno o en todos los apoyos, suspendido normalmente, aunque no necesariamente, por encima de los conductores de fase, para proporcionar un grado de protección contra descargas eléctricas [VEI 466-10-25]. NOTA − Un cable de tierra puede además contener alambres metálicos de telecomunicaciones.. 2.1.34 intensidad eficaz de campo eléctrico: Raíz cuadrada de la suma de los cuadrados de los tres componentes eficaces del campo, dispuestos ortogonalmente unos respecto a otros.. AENOR AUTORIZA EL USO DE ESTE DOCUMENTO A UNIVERSIDAD POLITECNICA VALENCIA-.
