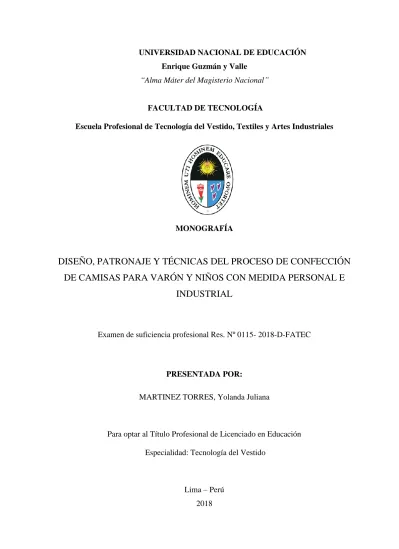

UNIVERSIDAD NACIONAL DE EDUCACIÓN Enrique Guzmán y Valle
“Alma Máter del Magisterio Nacional”
FACULTAD DE TECNOLOGÍA
Escuela Profesional de Tecnología del Vestido, Textiles y Artes Industriales
MONOGRAFÍA
DISEÑO, PATRONAJE Y TÉCNICAS DEL PROCESO DE CONFECCIÓN
DE CAMISAS PARA VARÓN Y NIÑOS CON MEDIDA PERSONAL E
INDUSTRIAL
Examen de suficiencia profesional Res. Nº 0115- 2018-D-FATEC
PRESENTADA POR:
MARTINEZ TORRES, Yolanda Juliana
Para optar al Título Profesional de Licenciado en Educación Especialidad: Tecnología del Vestido
iii DEDICATORIA
Dedicado a dios por permitir concluir mi carrera profesional y no desampararme.
A: mis padres y hermanos por su apoyo incondicional, a mis niños por ser mis cómplices motor y motivo de mis logros.
iv AGRADECIMIENTO
A: La universidad Nacional de Educación Enrique Guzmán y Valle Alma Mater del Magisterio nacional, por todos los conocimientos obtenidos durante todo el proceso de formación de la carrera de tecnología de Vestido
v CONTENIDO
Dedicatoria... iii
Agradecimiento ... iv
Contenido de tablas ... viii
Contenido de figuras ... ix
Introducción ... xii
CAPITULO N. º I DISEÑO DE CAMISA DE VARÓN Y NIÑOS ... 13
1.1 Diseño ... 13
1.1.2 Definición de diseño ... 13
1.2 Concepto de camisa ... 13
1.3 Origen de la camisa ... 13
1.4 Diseños de camisa ... 14
1.6 Variantes del diseño de puño ... 16
1.7 Variantes de diseño del frente ... 20
1.8 Variantes de diseño de la espalda ... 21
1.9 Diseños de canesú. ... 22
1.10 Variantes de diseño de la botonadura ... 23
1.11 Variantes de diseño de los bajos ... 23
CAPITULO N° II PATRONAJE DE CAMISA PARA VARÓN Y NIÑO ... 24
2.1 Patronaje ... 24
2.1.1 Etimología del patronaje ... 24
2.2 Conceptos básicos del patronaje ... 24
2.3 Técnicas de patronaje ... 25
2.4 Herramientas y materiales de trabajo para patronaje ... 25
2.5 Técnica ... 27
2.5.1 Definición de Técnica ... 27
2.6 Patronaje industrial Senati ... 28
2.6.1 Trazar patrones de camisa delantero y espalda talla base. ... 29
vi
2.7 Patronaje Industrial Técnica Victoria Paredes Cepeda ... 35
2.7.1 Trazo Camisa de vestir para varón T. M ... 35
2.7.2 Trazo de camisa de niño talla 8 ... 42
2.8 Patronaje sobre medida Técnica de trazado del patrón Juan de Dios Alarcón ... 46
2.8.1 Trazado de la espalda ... 46
2.8.2 Trazado de la delantera ... 47
2.8.3 Trazado `de la manga ... 49
2.8.4 Trazo del cuello ... 50
CAPITULO N° III CORTE Y CONFECCIÓN DE CAMISA DE VARÓN Y NIÑO. ... 52
3.1 Corte ... 52
3.1.1 Definición de corte (cortar). ... 52
3.2 Colocación Del Molde En La Tela ... 52
3.3 Procesos De Corte ... 52
3.4 Colación de moldes para corte ... 53
3.4 Elementos complementarios para la confección de camisa varón y niños. ... 54
3.4.1 Tejidos usados ... 54
3.4.2 Entretelas para camisería ... 55
3.5 Proceso de confección ... 56
3.5.1 Ensamblado de las partes de la camisa ... 56
3.5.2 Unión de piezas de la camisa ... 63
3.6 Diseño y análisis de la camisa ... 68
3.7 D.O.P de la camisa ... 69
3.8 Hoja de Presupuesto por unidad ... 71
3.9 Hoja de Presupuesto por producción ... 72
CAPITULO N° IV APLICACIÓN DIDÁCTICA ... 73
4.1 Programación Curricular. ... 73
4.1.1 Definición. ... 73
4.2 Programación curricular ... 74
vii
4.4 Unidad de competencia ... 77
4.5 Contextualización Del Modulo ... 78
4.6 Determinación de los contenidos básicos ... 79
4.7 Programación curricular del módulo ... 80
4.8 Organización del modulo ... 86
4.10 Ficha de actividad N.º 1 ... 88
4.10.1 Hoja de información ... 90
4.10.2 Hoja de operación ... 92
4.10.3 Ficha De Evaluación De Actitudes ... 93
RESUMEN ... 95
CONCLUSIONES ... 96
RECOMENDACIONES ... 97
REFERENCIAS ... 98
APÉNDICE 1 ... 100
viii
CONTENIDO DE TABLAS
Tabla 1 Medidas de la camisa clásica y sport/ adaptaciones de medidas ... 28
Tabla 2. Medidas de manca de camisa clásica ... 28
Tabla 3. Tallas de camisa de vestir de varón ... 35
Tabla 4 Medidas y adaptaciones de la camisa de niño ... 41
Tabla 5. Medidas y adaptación para trazado de manga ... 49
Tabla 6. Tipos de máquinas para la confección de camisa ... 53
Tabla 7 Presupuesto de materia prima por prenda ... 71
Tabla 8 Porcentaje de gastos generales ... 71
Tabla 9 Presupuesto de materia prima por 50 camisas ... 72
ix
CONTENIDO DE FIGURAS
Fig. 1Camisa Ivi league ... 14
Fig. 2 Camisa Guayabera... 14
Fig. 3 Camisa Safari ... 15
Fig. 4Diseños de cuellos de camisas ... 16
Fig. 5 Puño convertible ... 17
Fig. 6 Puño redondo ... 17
Fig. 7Puño de corte ingles ... 18
Fig. 8 Puño francés ... 19
Fig. 9 Puño ondulado ... 19
Fig. 10 Pechera con volante ... 20
Fig. 11 Pechera con lorza ... 20
Fig. 12 Camisa con pechera ... 21
Fig. 13 vVariantes del diseño de la espalda ... 21
Fig. 14 Canesú vaquero ... 22
Fig. 15 Canesu recto ... 22
Fig. 16 Variantes del diseño de la abotonadura ... 23
Fig. 17 Variantes del diseño de los bajos ... 23
Fig. 18 Herramientas y materiales para realizar patrones ... 26
Fig. 19 Reglas con forma ... 27
Fig. 20 Trazo delantero ... 29
Fig. 21 Sisa delantero ... 29
Fig. 22 Trazo delantero ... 30
Fig. 23 Trazo espalda delantero terminado ... 31
Fig. 24 Trazo manga ... 32
Fig. 25 Trazo de puño ... 33
Fig. 26 Trazo de cuello46 ... 34
Fig. 27 Trazo espalda... 36
Fig. 28 Trazo delantero ... 37
Fig. 29 Bolsillo ... 38
Fig. 30 tTazo manga ... 38
Fig. 31 Trazo puño y yugo ... 40
x
Fig. 33 Trazo espalda camisa de niño... 42
Fig. 34 Trazo delantero camisa niño ... 43
Fig. 35 Trazo manga camisa niño ... 44
Fig. 36 Trazo cuello camisa niño ... 45
Fig. 37 Camisa niño ... 45
Fig. 38 Trazo delantero y espalda terminada ... 48
Fig. 39 Trazo manga ... 50
Fig. 40 Trazo cuello y pie de cuello ... 51
Fig. 41 Colocación de moldes ... 53
Fig. 42 Puntos donde se usan los diversos tipos de maquina ... 54
Fig. 43 Tejidos usados en camisas ... 55
Fig. 44 Entretela para camisa ... 55
Fig. 45 Fusionado ... 56
Fig. 46 Armado de tablon ... 56
Fig. 47 Pegado de canesú a espalda ... 57
Fig. 48 Pespunte de pie de cuello ... 57
Fig. 49 Union y pespunte de cuello ... 58
Fig. 50 Union y planchado de cuello con el pie de cuello ... 58
Fig. 51 Armado de puño ... 59
Fig. 52 Armado de yugo ... 59
Fig. 53 Sobre costuras y armado del yugo menor ... 60
Fig. 54 Fijado y armado del yugo mayor ... 60
Fig. 55 Yugo terminado ... 61
Fig. 56 Bolsillo pegado y terminado ... 61
Fig. 57 Armado de pechera ... 62
Fig. 58 Piezas de la camisa ... 62
Fig. 59 Union del delanero con espalda ... 63
Fig. 60 Pegado y pespunte de manga ... 64
Fig. 61 Marcar puntos para pegado de cuello ... 64
Fig. 62 Pegado de cuello ... 65
Fig. 63 Cerrado de costados ... 65
Fig. 64 Pegado de puño de camisa ... 66
Fig. 65 Manga terminada ... 66
xi
xii
INTRODUCCIÓN
El presente trabajo monográfico titulado “DISEÑO, PATRONAJE Y TÉCNICAS DEL PROCESO DE CONFECCIÓN DE CAMISAS PARA VARÓN Y NIÑOS CON MEDIDA PERSONAL E INDUSTRIAL” Es el producto de investigación de diferentes fuentes
Realizado con la finalidad de ayudar de forma clara y sencilla a los estudiantes de la especialidad.
Con la información que se les brinda podrán realizar sus patrones bases y confeccionar su propia camisa.
El presente trabajo está organizado en diversos capitulo. En el I capítulo diseño de camisa de varón y niños, donde podremos ver los diversos diseños de camisa. El II capítulo patronaje de camisa para varón y niño, nos brinda los pasos a seguir para hacer el patrón de camisa de varón y niño. El III capítulo Corte y confección de camisa de varón y niño; nos detalla los pasos y procesos para cortar y confeccionar la camisa. El IV capítulo, Aplicación didáctica donde veremos la planificación del programa modular, planificación de unidad didáctica y la aplicación de la ficha de actividad.
CAPITULO N. º I
DISEÑO DE CAMISA DE VARÓN Y NIÑOS
1.1 Diseño
1.1.2 Definición de diseño
Italiano disegno, la palabra diseño se refiere a un boceto, bosquejo
o esquema que se realiza, ya sea mentalmente o en un soporte material, antes de concretar la producción de algo. El término también se emplea para referirse a la apariencia de ciertos productos en cuanto a sus líneas, forma y funcionalidades. 1.2 Concepto de camisa
La camisa es una prenda de vestir de tela que cubre la parte superior del cuerpo y usualmente tiene dos delanteros, una espalda, dos mangas con puño, cuello camisero y varios complementos.
1.3 Origen de la camisa
1.4 Diseños de camisa
a. Camisa Ivy League
Camisa clásica blanca para corbata, inspirada en los uniformes de los Colegios Británicos.
Fuente: http://www.suministrosgt.com/uniforme/camisa-formal/
b. Guayabera
Prenda de vestir de hombre que cubre la parte superior del cuerpo, con mangas cortas o largas, adornada con alforzas verticales, y, a veces, con bordados, y que lleva bolsillos en la pechera y en los faldones. Se fabrican en tejidos de algodón, lino, seda o en telas sintéticas.
Fig. 2 Camisa Guayabera
Fig. 3 Camisa Safari
Fuente: http://www.dcrussia.ru/EDYWT03074.html 1.5 Diseños de cuellos de camisa:
El cuello de las camisas de vestir por excelencia. Sus puntas son más largas, que en las camisas de sport, y también es algo más estrecho. El cuello también es un poco más ancho que el de las camisas informales.
a. Cuello italiano
Es más corto y más ancho que el cuello inglés. Y las puntas están algo más separadas. También es muy utilizado para vestir, al igual que el cuello inglés. Las puntas deben ser perfectamente rígidas para evitar que se doblen.
b. Cuello botones
Con botones en los picos del cuello. Es informal, y las camisas que lo tienen no deberían utilizarse como camisa de "vestir" para eventos
o ceremonias formales. Invención americana.
c. Camisa de Cuello Mao
Camisa de cuello sin solapas y con una tira levantada
d. Camisa Solapa smoking
Fig. 4Diseños de cuellos de camisas
Fuente: http://www.j4mclothes.cl/tag/cuello-camisa/
1.6 Variantes del diseño de puño
Puño convertible.
Fig. 5 puño convertible
Fuente: https://disenomodayestilo.files.wordpress.com/2016/06/puno-convertible.jpg
Puño redondo.
Este puño es un barril que tiene las esquinas confeccionadas en un pequeño ángulo, como si estuvieran lijadas, dando una imagen un poco más casual y relajada por lo que generalmente se acompañan las camisas con cuello redondo o Mao.
Fig. 6 puño redondo
Puño con corte inglete.
Es el tipo de puño que tiene la tela recortada en pequeñas diagonales cuenta con dos botones ajustables y posibilidad de añadir mancuernas.
Fig. 7 puño de corte ingles
Fuente: https://disenomodayestilo.files.wordpress.com/2016/06/punos-corte-sesgado.jpg
Puño francés.
Fig. 8 puño francés
Fuente: https://disenomodayestilo.files.wordpress.com/2016/06/puno-frances.jpg
Puño ondulado (dos botones).
Este tipo de puño es considerado como uno de los más singulares. Cuenta con un cierre de dos botones y la esquina del puño es ondulada. Se cree que tiene un aspecto distintivo y único, pero aún más cuando se usa por debajo de una chaqueta y éste puño sobresale.
Fig. 9 puño ondulado
1.7 Variantes de diseño del frente Pechera con volantes
Fig. 10 pechera con volante
Fuente: https://www.farfetch.com/es/shopping/men/dsquared2-camisa-con-ribete-de-volantes-item-12481330.aspx?storeid=9796&from=listing&tglmdl=1
Pechera con lorzas
Fig. 11 pechera con lorza
Pechera
Fig. 12 camisa con pechera
Fuente: https://www.magicoutlet.es/camisa-de-hombre-cuello-mao-13493.html
1.8 Variantes de diseño de la espalda Pliegues laterales
Fig. 13 variantes del diseño de la espalda
1.9 Diseños de canesú. Canesú vaquero
Fig. 14 canesú vaquero
Fuente: http://www.modafacil.com/moldes-de-camisa-casual-tipo-vaquera-hm1924c/
Canesú recto
Fig. 15 canesú recto
1.10 Variantes de diseño de la botonadura
Fig. 16 variantes del diseño de la abotonadura Fuente: http://luxurycotton.es/modelos-de-camisa/
1.11 Variantes de diseño de los bajos
Fig. 17 variantes del diseño de los bajos
CAPITULO N° II
PATRONAJE DE CAMISA PARA VARÓN Y NIÑO
2.1 Patronaje
2.1.1 Etimología del patronaje
La palabra patronaje tiene su origen en patrón, y este es en latín. En efecto, esta palabra deriva del patro, patronis o patrón, patronis cuyo significado es protector, promotor, defensor y es a su vez, deriva de la palabra pater, patris (padre) (Velasco, 2014 párr. 4).
2.2 Conceptos básicos del patronaje
El patronaje para decirlo más claramente es en el vestir como la arquitectura en la construcción. Se trata de construir los planos de una prenda.
2.3 Técnicas de patronaje
El patronaje se los realiza por medio de métodos, técnicas o sistemas los cuales están relacionados entre sí. Existen tres clases de métodos:
a) Técnica proporcional (industrial).
Se basa su desarrollo en una sola medida llamada proporcional, a partir de esta se obtiene las medidas auxiliares y valores proporcionales. Este es el método que se emplea en las fábricas y casa de moda.
b) Técnica Directo (sobre medida).
Se basa su desarrollo en la toma de medidas a la persona y se aplica directamente en la tela, el estudio anatómico se los hará con mayor prolijidad para poder distinguir con exactitud las anormalidades del cuerpo. Este método lo emplean los sastres y modistas.
c) Técnica Mixto
Es la combinación de valores proporcionales y algunas medidas tomadas a la persona. Se emplea para cuerpos de regular conformación, este método de mayor facilidad en el trazo ya que ofrece mayores garantías de apreciación y es sumamente práctico, este método tiene tres puntos principales que son: estudio anatómico, precauciones, puntos de apoyo orden y toma de medidas.
2.4 Herramientas y materiales de trabajo para patronaje
Para trabajar eficientemente, el patronista debe tener todas las herramientas apropiadas. para que sus patrones puedan ser entendidos y utilizados por otros patronistas o confeccionistas, debe conocer la terminología utilizada en la industria de la moda.
3. Tijera
4. Lápiz y tajador, o portaminas 5. Reglas
6. Ruleta
7. Punzón de punta fina 8. Cinta métrica
9. Plumones para marcar
10. Papel para calcar o papel carbón de modistería 11. Calculadora
12. Piquetera
13. Muescador o piquetero de patrones 14. Tiza sastre
15. Papel para realizar los patrones (puede ser kraft, de celulosa, etc.) 16. Borrador
17. Cinta scotch 18. Lápiz
Fig. 19 reglas con forma
Fuente: http://www.decosturasyotrascosas.com/2015/05/disena-tu-propia-regla-depatronaje.html
2.5 Técnica
2.5.1 Definición de Técnica
2.6 Patronaje industrial Senati
Tabla 1 Medidas de la camisa clásica y sport/ adaptaciones de medidas
Talla/
medidas
Contorno
de pecho
Profundidad
de cuello
Ancho de
cuello
hombro Caída de
hombro
Largo de
sisa
15 102 10,2 8,2 16,4 3,1 23.4
15 ½ 104 10,4 8,4 16,8 3,2 23.8
16 ½ 106 10,6 8,6 17,2 3,3 24.2
17 108 10,8 8,8 17,6 3,4 24.6
Fuente: Senati patrones industriales de prendas en tejido plano 2016 p 152
Tabla 2. Medidas de manca de camisa clásica
Talla/ medidas Contorno de
sisa
Ancho de
manga
Caída de
manga
Mitad de puño
15 51 25,5 8,5 13,8
15 ½ 52 26 8,7 14
16 ½ 53 26,5 8,9 14,2
17 54 27 9,1 14,4
2.6.1 Trazar patrones de camisa delantero y espalda talla base.
Trazo del delantero.
Del Punto 1 hacia abajo profundidad de escote = 2
Del Punto 1 hacia la derecha ancho de escote = 3
Del Punto 3 hacia la derecha medida del hombro = 4
Del Punto 4 hacia abajo caída de hombro =
Fuente: Senati- 2016 p. 143
Del Punto 5 hacia abajo largo de sisa = 6 Escuadrar 6 = 7
Del punto 7 a la derecha 1 / 4 del contorno de pecho + 2 cm. = 8
Fuente: Senati 2016 P. 143 Fig. 20 trazo delantero
Del punto 6 hacia arriba 2 cm. = X
Unir 8 con X regla francesa prolongando en línea recta con el punto 5
Del punto 1 hacia abajo largo total = 9
Del punto 9 hacia la derecha 1 / 4 del contorno de pecho + 2 cm. = 10
Unir el punto 10 línea recta hacia el punto 8
Del punto 10 hacia la izquierda y hacia arriba subimos e ingresamos 5 cm. = F y E
Unir con regla francesa los puntos F y E suavemente
Del punto 9 bajamos 2 cm. y unir en línea recta con el punto F
Del punto 2 hacia la izquierda salimos 3 cm. (Cruce) + 3cm. (Vuelta) = Y
Escuadrar hacia abajo Y paralelo al punto 9 (Pechera)
Fuente: Senati 2016 P 143
Trazo de la Espalda.
Se desarrolla igual que el delantero con la diferencia que la profundidad del escote es de 2 cm. Del punto 2 hacia la izquierda 6 cm. para el tablero y escuadrar hacia abajo paralelo al punto 9
Fuente: Senati 2016 P. 144
2.6.2 Trazar patrón de manga, canesú, pechera, cogotera.
Proceso de ejecución manga larga.
Formar un ángulo recto punto 1.
1 a 2 = 1 / 3 Espalda.
1 a 3 = largo de manga larga.
Escuadrar las líneas bases.
1 a 4 = 1 / 2 Esp. – 1 cm
Escuadrar 4 ↓ punto 5, intersección con línea de punto 2.
Escuadrar 5 ↓ punto 6, intersección con línea de punto 3.
Unir en línea recta los puntos 5 y 1.
Dividir en 4 partes iguales la línea
y 1 = se forman los puntos 7 – 8 – 9.
9 a 10 = 2cm
8 a 11 = 1.5 cm.
7 a 12 = 0.5 cm.
Unir con Regla Francesa los puntos 5 – 12 – 11.
Unir con Regla Francesa los puntos 11 – 10 – 1.
a 13 = medida de puño.
Unir línea recta 5 a 13.
a 14 = 2cm para basta. Fuente: Senati 2016 P. 144
13 a 15 = 2 cm para basta.
Unir línea recta 15 a 14.
Formar desnivel para basta
Proceso de ejecución manga corta.
1 a 16 = Largo de manga corta + 2cm. Para basta + 1 cm. Para costura.
Escuadrar 16 hacia la izquierda punto 17.
Formar desnivel para basta.
Abertura de Manga:
Para hacer la abertura, buscamos la mitad entre los puntos 2 y 5 y trazamos una línea perpendicular de 10 o 12 cm.
A. Trazar patrón de cuellos, puños, bolsillos y yugos.
Trazo del puño:
Es un rectángulo que mide el contorno de puño por 5 cm. de ancho, se aumenta 1,5 cm. del lado derecho, para hacer el ojal y colocar el botón.
Fuente: Senati 2016 P. 146
Trazo del cuello.
La medida CC (Contorno de cuello) se deberá tomar una vez trazado el patrón delantero y espalda, con la cinta métrica bordea ambos contornos.
Formar un rectángulo que mida la mitad del contorno de cuello por 8 cm. de ancho
Marcar sus esquinas A – B – C – D Del Punto A bajamos 1 cm. = E
Del Punto C a la derecha aplicamos 1 cm. fijando el Punto F
Unir con curva suave hacia abajo E y F Unimos con línea recta los Puntos F y D
Fuente: Senati 2016 P. 146
2.7 Patronaje Industrial Técnica Victoria Paredes Cepeda
Tabla 3. Tallas de camisa de vestir de varón
N.º Medidas/ tallas S M L X-L
01 Ancho de espalda
23 24 25 26
02 Escote delantero 6×7,5 6,5×8 7×8,5 7,5×9
03 Escote espalda 7,5×3 8×3 8,5×3 9×3
03 Sisa 26 27 28 29
05 Talle 44 45 46 47
06 Largo de camisa 74 76 78 80
07 Inclinación de hombro
4,5 5 5,5 6
08 Ancho de manga 20 21 22 23
09 Inclinación de manga
13 14 15 15
10 Largo de manga larga
58 59 60 61
11 Manga corta 25 26 27 28
12 Puño 13,5 14 14,5 15
13 Cuello 23×9 25×9 25×9 26×9
14 Contorno de tórax
28 29 30 31
Fuente: manual patronaje industrial Victoria Paredes Cepeda (s.f.) p. 25
2.7.1 Trazo Camisa de vestir para varón T. M
Espalda
1. Trazar un ˂ recto y en vértice Anotar la letra A
2. A↓B 3 cm.
3. A↓C, 49 cm. De talle
4. A↓D, 80 cm. (largo de camisa) A↓E 31 cm. (altura de sisa) 5. escuadrar ←B- C-D- E escote 6. A←A1, 8cm.
8. U A1- X con RF. (escote espalda)
Espalda y Sisa
9. A←A2,24 cm. (1/2 de ancho de espalda)
10. Escuadrar A2↓A3, 5 cm. De inclinación de hombro 11. U A1 – A3 con R.L.
12. Escuadrar A3↓-E1 13. E1←E2, 5cm.
Costado
14. UE2-D1 con R.L. (línea recta)
Sisa
15. Tomar ½ de A3- E1, pto. X
16. X→X1 con 1 cm. E1↑Y, 3,5 cm. (=0,25 cm.) 17. X1 –Y- E2 con regla francesa.
Canesú
Sirve de adorno y de refuerzo a la prenda. Su medida varía según diseño.
1. A↓F, 11cm.
2. Escuadrar F←F1 y tomar la ½ de pto. G 3. Medir 1 cm. de F1a H con regla curva G-H
(dar forma al canesú)
4. Separar el canesú del cuerpo 5. F-G-F1, Canesú y F-G-H, 6. cuerpo (anular área F1-G-H)
Ensanches:
Dar 1cm. De costura en ambos cortes (canesú y cuerpo)
Generalmente el canesú se corta al través para ahorro de material y como corte ornamental.
Delantero
1. Formar un ˂recto en el vértice la A 2. A↓B, 8 cm, (profundidad de escote) 3. A↓C, 45 cm (talle)
4. A↓D, 76 cm. (Largo de camisa)
5. A↓E, 27 cm. (sisa). escuadrar →B-C-D-E
Delantero sisa
6. A→A2, 24 cm. (1/2 de ancho de espalda)
7. Escuadrar A→A2, A3, 5cm de inclinación del hombro. 8. Unir A1-A3- con L.R.
9. Escuadrar hacia ↓A3-E1, 22 cm. (altura de sisa) 10. A1-A4= a medida de hombro espalda 11. E1-E2, 5 cm.
12. U E2-D1, CON L.R. Escote:
13. A→A1, 6,5 cm.
14. Escuadrar A1↓B1- B con L. R.
15. Medir 3cm. De B1 a X, U A1-X-B con regla 16. francesa (escote delantero)
Sisa
17. A3-E1 tomar la ½ pto. X 18. X←X2=2,5 cm. (P.T.T.) 19. E1↑Y, 2,5 cm. ± 0,25 cm.
20. UA4- X1 con R.C. Y X1-Y- E2 con R.F.
Bolsillo
E→Z, 7cm.
Z↑Z1, 2cm.
Z1←Z2, 12cm.
Z1↓Z3, 14 cm.
Fuente: Victoria Paredes C. (s.f.) p. 26 Costuras
Para trazar el bolsillo dibujar un ▄ de 12 ×14 cm. Dar 5cm. En la boca del bolsillo, 1 cm. A los lados restantes.
Observaciones:
Z1-Z2 puntos que se deben perforar en el patrón base.
21. C1←→ C2, 1cm. U con L.R. E2-C2 Y C2-D1con regla curva.
22. Trazar basta curva. 1. D1↑K, 8 cm.
2. D1→K1, 12cm.
3. U K-K1 con recta y tomar ½ pto. J 4. U con regla curva K-J Y J-K1 23. Cruce
B-D←1 ½ cm. Pto.B1 D1
U B1-D1 con línea recta (marcar piquete) 24. Vuelta B1-D1← 6cm.
Trazar manga de camisa de vestir
1. Formar ˂ recto y anotar en el vértice la letra A
2. A↓B, 14cm. (cabeza de manga) 3. A↓C, 59cm. (largo de manga)
Escuadrar B-C, B= línea de cabeza de manga C= línea de basta
4. A←A1, 21cm. 5. escuadrar↓A1-B1
C←C1, 14cm. (1/2 de puño+1)
Fuente: Manual Victoria Paredes C. (s.f.) p. 27 6. UB1-C1, con R. curva por la parte más plana.
7. A←A1, tomar ½ pto. E
Fig. 29 bolsillo
8. A1- E, tomar ½, del pto. F 9. E↓E1, 5cm. F1=11cm.
10. U E1-A y B1- F1-E1 con R. francesa Trazar yugo:
a. Tomar ½ de C-C1, PTO Z (manga espalda) b. Z↑Z1, 8cm. (abertura de yugo).
Observación: Puño ▄ 11×28 cm. Yugo ▄ 7×15 cm.
Trazo de cuello de camisa de vestir Trazar un ▄ de 23×9 cm.
a. Pie de cuello
1. A-B = 20cm. B-C= 3cm. (Ancho de pie de cuello)
2. Escuadrar ↑B A= línea del centro del cuello B= línea final del cuello
C= línea final del pie de cuello 3. A↑A1 = 9cm. A1←B1- C1 4. A↑ 4cm. y escuadrar hasta C2
5. A↑A2, 3,5 cm. (altura de pie de cuello) A2↑A3, 1,5 cm.
6. C↑C3 =1,5 cm. (P.T.T.) B↑B3= 0,7 cm. C2 en diagonal 1 cm. pto. X 7. U con regla francesa C3-X-B2 Tomar ½ de B-A pto. X
U con regla curva C3-B3-X
Fuente: Manual victoria Paredes C.(s.f.) p. 27
9. B1← 1cm.↑1cm. U unir con recta B2-1 y con curva a la ½ de B1 – A1
Costuras
Dar 0,7cm. de costura en todo el contorno del cuello y pie de cuello. Dar 1cm. en la base del pie de cuello.
Cortar la entre tela.
Observaciones:
Para armar el cuello, se sitúa la barba en la parte interna del cuello.
Fuente: Manual Victoria Paredes C. (s.f.) p. 27 Fig. 31 trazo puño y yugo
Tabla 4 Medidas y adaptaciones de la camisa de niño
N.º Medidas tallas
2 4 6 8 10 12 14
01 Escote
delantero
4×6 4,2×6,2 4,4×6,4 4,6×6,6 4,8×6,8 5×7 5,2×7,2
02 Escote
espalda
5×3 5,2×3 5,4×3 5,6×3 5,8×3 6×3 6,2×3
03 Tórax 14 15 15 17 18 19 20
04 Proy. Incl. hombro
4 4,2 4,5 4,7 5 5,2 5,5
05 Sisa
delantera
16 17 18 19 20 21 22
06 Sisa
espalda
20 21 22 23 24 25 26
07 Extensión de tórax
3,5 3,7 4 4,2 4,5 4,7 5
08 Hombro 12 12,5 13 13,5 14 14,5 15
09 Talle de espalda
26 29 32 35 38 41 44
10 Talle delantero
22 25 28 31 34 37 40
11 Largo de camisa espalda
49 52 55 58 61 64 67
12 Largo de camisa delantero
45 48 51 54 57 60 63
13 Manga
larga
35 38 41 44 47 50 53
14 Manga
corta
13 14 15 16 17 18 19
15 Puño 8 8,5 9 9,5 10 10,5 11
16 Inclinación de manga
7 7,5 8 8,5 9 9,5 10
17 Ancho de manga
14 15 16 17 18 19 20
2.7.2 Trazo de camisa de niño talla 8 Espalda
1. Formar un ˂ recto y anotar la letra A 2. A↓B = 3cm. (escote espalda T.T.) 3. A↓C, 35 cm.(talle)
4. A↓D, 58 cm. (largo de la camisa) 5. A↓E, 23, cm. (altura de sisa) 6. Escuadrar líneas bases B= línea de escote
3
C= línea de cintura D= línea de sisa
Escote
7. A←A1, 5,6 cm. (ancho del escote 1/5 del cuello) 8. escuadrar↓A1- B1 U con R.F. A1-B
Fuente: Manual Victoria Paredes C. (s.f.) p.40.
Hombro
9. A1←A2, 17 cm. (1/2 de tórax proyección de inclinación) 10. Escuadrar A2-A3, 4,7 cm. (inclinación de hombro 1/8 de tórax) 11. U con L.R. A3-A1
12. Medir 13,5 cm. de A1hacia A4 Espalda y Sisa
13. A4→A5, 1,5 cm. escuadra ↓A5-E1
14. Medir 4,2 cm. de E1 HACIA E2(1/8 de tórax) 15. Tomar ½ de A-E1, PTOX
16. X→X1, 0,5 cm. (T.T.) 17. E1↑Y, 5cm. (T.T.)
18. U CON R.C. A4-X1 y con R.F. X1-Y-E2
19. EscuadrarE2-C1-D1(costado). medir de C1→C2. O,5 cm. 20. U con R.C.-C2Yc2-D1
Delantero
1. Prolongar y escuadrar las líneas bases
2. Medir de D hacia A, 54 cm. (largo de camisa) A↓E, 19 cm. (alto de sisa)
A↓C, 31 cm. (talle)
3. A←A1, 4,6 cm. (1,5 cuello- 1 cm.)
4. A↓B, 6,6 cm. (profundidad de escote 1/5 de cuello +1 cm.) 5. U con R.F. A1-B
Hombro
6. A1←A2, 17 cm. (proyección de inclinación)
7. A2↓A3= 4,7 cm. (inclinación de hombro) U con L.R. A3-A1 8. A1- A4, medir 13,5 cm. (hombro + costura)
Espalda sisa
9. A4, hacia A5, 0,5cm. 10. Escuadrar ↓A5-E1
11. E1←E2, 4,2 cm. (1/8 de tórax) 12. Tomar ½ de A5-E1, pto. X 13. X→X1, 1cm. (P.T.T.)
14. E1↑Y= 2,5 cm. (±o,25 cm. de talla a talla) 15. U con R.C. A4-X1 y con R.F., X1-Y-E2
Entallar cintura
16. Escuadrar E2-C1-D1. C1→C2=0,5cm. 17. U con R.C. E2-C2y C2-D1.
18. Para trazar cruce medir 1,5 cm. de B-D hacia B1- D1
19. Para trazar vuelta extender de B1D1 3cm.
Trazo de manga de camisa
1. Formar ˂ recto y en el vértice anotar la A 2. A↓B=8,5 cm. (1/4 de tórax)
3. A↓C=44 cm. (largo de manga) 4. Escuadrar líneas base
B= línea de cabeza de manga C= línea de basta
5. A←A1, 17 cm. (ancho de manga ½ de tórax)
6. Escuadrar↓ A1-B1 C←C1, 9,5 cm. (1/2 +1 de puño) 7. U B1 – C1 con recta
8. Tomar ½ de A1- A PTO. D escuadrar D-D1, 2,5 cm. (±0,3 cm. de talla a talla) 9. Tomar ½ de A1-D PTO. E escuadrar ↓e-e1 6,5cm. (±0,3 cm. de talla a talla) U con
R.F. manga delantero U con recta A1-F 10. Medir X→X1, 1 cm. U con R.F. B1-X1-A
11. Unir con recta A1-F (Línea auxiliar) y marcar en la intersección X. 12. A↓F=16 cm. escuadrar ←F-F1(ancho de manga)
Trazo del cuello sport talla 8
1. Formar un ˂ recto y en vértice anotar la A
2. A←B= 14 cm. B←C=2,5 cm. (pie de cuello1/2 de cuello) 3. Tomar ½ de B-A, PTO. X.
A↑A1= 6,5 cm. escuadrar A-B-B-X. C↑C3=3 cm.
4. C↑C2= 1cm. U con R. curva C2-X y con R. francesa C2-B2. 5. A↑A2=2,5 cm. A2↑A3= 1 cm. A3-A1=3 cm.
6. U con L. R. A2-X1 U con R. curva B2-X1Y B2-A3
7. B1←1cm.y ↑ 1 cm. U con recta B2 pto. 1 y con curva el pto. 1 a la ½ de B1-A1. Dar 0,7cm.de costura en todo el contorno del cuello y pie de cuello.
Dar 1 cm. de costura en la base del pie de cuello, cortar la entretela.
Fuente: Manual Victoria Paredes C. (s.f.) p. 41.
Fuente:http://eldiariodelanena.com/wpcontent/uploads/2013/07/322cbc6ce5ea11e2a5bc22 000a9e2899_7.jpg
Fig. 36 trazo cuello camisa niño
2.8 Patronaje sobre medida Técnica de trazado del patrón Juan de Dios Alarcón 2.8.1 Trazado de la espalda
1. Trace un ángulo recto, marque el vértice con el punto "A".
2. Mida del punto A hacia abajo, la medida de la base de la espalda, 23 cm. marque el punto B y escuadre hacia dentro formando la línea del pecho.
3. Mida del punto A hacia abajo, la medida del talle de la espalda, 44 cm, marque el punto C y escuadre hacia dentro formando la línea de la cintura.
4. Mida del punto C hacia abajo, el alto de la cadera, 20 cm, marque el punto D y escuadre hacia dentro formando la línea de la cadera.
5. Mida del punto A hacia abajo, la medida del largo de la camisa, 76 cm, marque el punto E y escuadre hacia dentro formando la línea del largo.
6. Mida del punto A dentro, la 1/4 menos 2 cm. del contorno del cuello 38 cm. total 7 1/2 cm. marque el punto F, y escuadre hacia arriba, 4 cm. marque el punto G, de este punto G trace una curva al punto A, formando el escote.
7. Mida del punto B sobre la línea del pecho, la medida del ancho de la espalda, 20 cm. más 2 cm. total 22 cm. marque el punto H, y escuadre hacia arriba, al tocar la horizontal, marque el 1 punto 1. Trace una recta del punto G, pasando por el punto I, y aplique la medida del ancho del hombro l 5 cm. más 1 cm. total 16 cm. marque el punto J
8. Mida del punto H hacia arriba 6 cm. escuadre hacia afuera, 1 cm. marque el punto K, trace una ligera curva al punto J.
9. Mida del punto B sobre la línea de pecho, la mitad más 3 cm. de la medida del pecho 48 total 27 cm. marque el punto L, baje un cm. y trace una ligera curva al punto K, formando la sisa.
10. Mida del punto D sobre la línea de la cadera, la mitad50 más 2 cm. total 27 cm. marque el punto M y trace una recta al punto L, marque el punto N en la intersección con la línea de la cintura.
11. Mida del panto A hacia abajo, 7 cm. escuadre hacia dentro, formando la línea del canesú
12. Mida de la intersección de la línea central de la espalda y el canesú, hacia afuera, 4 cm. trace una recta al punto E formando el pliegue del centro de la espalda. Trace la curva de los ' costados del punto M hacia la línea del largo.
2.8.2 Trazado de la delantera
1. Prolongue las líneas del pecho, cintura, cadera y largo, trace una vertical a 10 cm. del punto K de la espalda, marque el punto "A".
2. Mida del punto A sobre las líneas del pecho, la mitad más 3 cm. del pecho 48, total 27 cm. marque el punto B y trace una vertical, formando la línea de la cintura, el punto D en la Línea de la cadera, y el punto E en la línea del largo.
3. Mida del punto B hacia arriba, la medida de la base de la delantera, 31 cm. menos el escote de la espalda, del punto G al punto A, que mide 9 cm. en este caso, total 22 cm. marque el punto F y escuadre hacia dentro, mida del punto F al punto G, la. 1/4 menos 2 cm. del contorno del cuello total 7 'A; mida del punto F al panto H la 1/4, menos 2 cm. del contorno del cuello total 7 cm. Trace una ligera curva del punto G at punto H, formando la línea de escote.
4. Mida del punto G hacia dentro, el ancho del hombro, 15 cm. marque el punto I, escuadre hacia abajo hasta la línea del pecho, marque el punto 3, mida del punto I hacia abajo, 4 cm. marque el punto K pasando por el punto Línea hasta 1 cm. bajo el punto A.
5. Mida del punto J hacia arriba, 6 cm. escuadre hacia dentro 1 1/2 cm. marque el punto I trace la curva de la sisa del punto K pasando por el punto Línea hasta 1 cm. bajo el punto A.
6. Mida del punto D sobre la línea de la cadera, la mitad más 2 cm. de la cadera 50, total 27 cm. marque el punto M, trace una recta del punto A pasando por el punto M hasta la línea del largo.
Fig. 38 trazo delantero y espalda terminada Fuente: Alarcón 2009 p. 7.
Trazado del bolsillo
Tabla 5. Medidas y adaptación para trazado de manga
Medidas Adaptaciones
contorno de sisa largo de manga
1/3 - 3 cm. – 13 1/3 - 4 cm. - 20 Nota: Alarcón 2009 p. 13
2.8.3 Trazado `de la manga
1. Trace un ángulo recto, marque el vértice con el punto “A"
2. Mida del punto Alsacia abajo, la 1/3 menos 3 cm. total 13 cm. marque el punto B y escuadre hacia dentro.
3. Mida del punto Alsacia abajo, la medida del largo de la manga más 3 cm. total 63 cm. marque el punto C y escuadre.
4. Mida del punto C hacia arriba, 7 cm. para el puño, marque el punto D y escuadre hacia dentro.
5. Mida del punto A hacia dentro, la 1/8 de la sisa 48 total 6 cm. marque el punto E. 6. Mida del punto B hacia dentro, la 1/3 más 4 cm. de la sisa 48 total 20 cm. marque
el ponte. F. Mida hacia dentro del punto F, 2 cm. marque el punto G, trace una recta del punto G al punto E. tome la mitad de esta línea marque l punto H, luego trace el punto H al punto A la curva de la cabeza de manga y del punto H al punto F la curva dice la sisa de la manga
7. Mida del punto C hacia adentro 13 cm. para la presente talla, marque el punto I y escuadre hacia arriba, 7cm. formando el puño. Mida del punto D hacia adentro, 2 cm. más que la medida que el puño, 15 cm. en este caso. Marque el punto J, trace una recta al punto F.
Comprobación
La medida del contorno de la cabeza de manga debe ser 1 cm. más de la medida de la sisa del molde
Fig. 39 trazo manga Fuente: Alarcón 2009 p. 13
2.8.4 Trazo del cuello
a. Trace un rectángulo con la mitad del contorno de cuello 38 cm. 19 cm. como largo por 4 cm. de ancho, marque un punto A- B C - D.
c. Mida del punto B hacia afuera 1 1/ 2 cm. marque un punto F, trace una lima recta tipo inglés, puede ser también de 9 cm. marque un punto G, trace una recta del punto G 8 cm. dentro del punto B.
Tirilla
1. Trace un rectángulo con la mitad de la medida del cuello 38 cm. más 2 cm. total 21 cm. de largo, por 3 1 /2 de ancho, marque un panto A- B- C - D.
2. Mida del punto C hacia arriba, 1 cm. marque un punto E, trace una ligera curva a 8 cm. hacia dentro del punto C.
3. Trace una curva del punto E. a 2 cm. hacia dentro del punto B.
CAPITULO N° III
CORTE Y CONFECCIÓN DE CAMISA DE VARÓN Y NIÑO.
3.1 Corte
3.1.1 Definición de corte (cortar).
Dar con las tijeras u otro instrumento la forma conveniente y apropiada a las diferentes piezas de que se compone una prenda de vestir o calzar.
3.2 Colocación Del Molde En La Tela
Antes de iniciar a colocar los moldes sobre la tela, es importante conocer las telas, a veces es difícil distinguir cuál es derecho de una tela a simple vista. Un pequeño truco es fijarse en los diminutos agujeros que tiene en los orillos. Por un lado la tela será lisa y no se notarán al tacto, pero por la otra los agujeritos se notan rugosos.
3.3 Procesos De Corte
3.4 Colación de moldes para corte
1.80 cm.
75 cm. tela doble Fig. 41 colocación de moldes
Fuente: Elaboración propia basada en proceso de confección
Tabla 6. Tipos de máquinas para la confección de camisa
Fuente: Senati 2016 p 154
N.º Tipo de puntada Tipo de maquina
1 301 Pespunte
2 401 º 2 Doble cadeneta
3 504 Tres hilos en sobrehilados
4 516 Sobrehilados de 5 hilos
5 304-3 Ojal
Fig. 42 puntos donde se usan los diversos tipos de maquina Fuente: Senati-2016 P 154
3.4 Elementos complementarios para la confección de camisa varón y niños.
3.4.1 Tejidos usados
Fig. 43 tejidos usados en camisas
Fuente: http://www.foxbuy.es/blog/wp-content/uploads/2015/09/tipos-de-camisa-para-hombre-foxbuy-destacada-color.jpg
3.4.2 Entretelas para camisería
La entretela es el elemento escondido que proporciona forma y soporte en determinadas zonas de cualquier tipo de prenda, como pueden ser cuello, bolsillos, cinturas y ojales. Da cuerpo a los tejidos ligeros y evita que los pesados se doblen sobre sí mismos.
Fuente: Senati 2016 p. 150
3.5 Proceso de confección
Serie de actividades de manufactura que llevan a la creación de indumentaria, a partir de un diseño realizado previamente y con ayuda de las herramientas tecnológicas adecuadas para optimizar los procesos necesarios
3.5.1 Fusionado de las piezas
Puños
Cuello
Borde del bolsillo
Pie de cuello
Fig. 45 fusionado
Fuente: propia basada: En proceso de confección 3.5.1 Ensamblado de las partes de la camisa a. Espalda
Armado del tablón de la espalda
Encimar o doblar la tela sobre las marcas o muescas para formar el tablón.
Hacer una costura de ½ cm encima del tabloncito o pliegue, en la parte alta de la espalda para que no se desbarate.
Pegado del canesú
Juntar las 3 piezas para que queden parejas. Unir con una costura dejando 1 cm de pestaña.
Fig. 47 pegado de canesú a espalda Fuente: propia
b. Ensamblado del cuello
Doblar la parte que quedó sin entretela para hacer el dobladillo del pie de cuello
Hacer pespunte de ½ cm en la parte de abajo del pie de cuello vista para hacer del pie de cuello.
Coser el contorno dejando una pestaña de ½ cm en la parte de arriba del cuello, para que no haga bola al voltear. Pespuntar al filo del cuello.
Fig. 49 unión y pespunte de cuello Fuente: propia
c. Unión de pie de cuello con el cuello:
Doblar el pie de cuello vista y forro a la mitad, y hagan una marca, un piquete o muesca al centro, en la parte de arriba
d. Armado de puño
Teniendo el puño fusionado, hacer un dobladillo a 1 /2 cm. del borde que no fue fusionado y hacer una costura para vista del puño
Cerrar los costados dejando de margen de costura a1 cm.
Fig. 51 armado de puño Fuente: propia
e. Armado de yugo
Colocar yugo mayor y menor por el revés de la manga al borde de la abertura para yugo hacer una costura a 8 mm. Del borde de la abertura de manera que ambas costuras queden alineadas y culmina con puntada de seguridad 1cm. antes de llegar al final de la abertura Hacer corte en diagonal
Doblar y hacer pespunte yugo menor respetando medidas. Antes de terminar sacar toda la tela a un costado para terminar la costura hasta el final.
Fig. 53 sobre costuras y armado del yugo menor Fuente: propia.
Sacar yugo mayor hasta la cara quebrar la costura marcar bien y luego coser el triángulo formando una línea perpendicular
Fijar sin atraque todo el ancho del yugo. Pasar a la cara del yugo mayor. Respetando medida de 2 pulgadas.
Fig. 54 fijado y armado del yugo mayor Fuente: propia
El acabado del yugo mayor debe quedar a 1 pulgada el yugo mayor debe formar una columna de 1 pulgada.
Cosiendo hasta una puntada antes y voltear formando una línea perpendicular voltear y coser 3 puntadas y coser en forma perpendicular dando puntadas de seguridad
Fig. 55 yugo terminado Fuente: propia
f. Delantero Pegado de bolsillo
Doblar a 1 cm y vuelvan a doblar a 2 cm, es decir, donde se hicieron las muescas en la parte superior del bolsillo
Doblar y planchar a 1 cm en el contorno de la bolsa, es decir, en la horma de la bolsa. La bolsa está lista, ya planchada por todo el contorno, con sus picos bien formados y con dobladillo de 1 cm, para después coserla al delantero izquierdo.
Coser la bolsa al delantero izquierdo en la marca que se hizo al molde, con sobrecostura al filo de la bolsa y rematar al principio y final
Primer dobles 1 cm. con el margen de costura que se dejó para proseguir a doblar interna de la camisa. Hacer costura recta a 1 /16 con prénsatela de compensación. Planchar.2 cm. para formar la pechera. Los dobles en este caso están mirando hacia la parte
Fig. 57 armado de pechera Fuente: propia
Piezas listas para ensamble
3.5.2 Unión de piezas de la camisa
Armado de la camisa
Unir la espalda y delanteros a 1cm. con costura recta, hombro con hombro, tomando como referencia la curva del cuello, es decir, el escote de la camisa.
Fig.59 unión del delantero con espalda Fuente: propia
Unión de manga
Empezar a coser la manga del lado derecho, por el lado del delantero, y la manga izquierda, por el lado de la espalda.
Unir las mangas con el cuerpo de la camisa, es decir, la sisa de la camisa con la sisa de la manga, y cuidar que los yugos queden hacia atrás de la camisa o espalda.
Importante:
Revisar que las mangas sean las del lado correcto de la camisa, es decir, que la aletilla siempre esté hacia la espalda, es la mejor señal para saber que quedó bien cosida.
3
Fig. 60 pegado y pespunte de manga Fuente: propia
Pegado del cuello de camisa
Doblar en cuatro partes y marquen con piquetes o muescas en cada cuarto por la parte de abajo del pie de cuello de la forma siguiente
Fig. 61 marcar puntos para pegado de cuello Fuente: Manual instructivo, 2012 p.88
Emparejar bien el escote de la camisa con el pie de cuello, para que no quede con "nariz" el pie de cuello, es decir, que no quede salido el pie de cuello.
Coser la vista de la camisa con el cuello por el filo del doblez donde rayaron o marcaron, a manera de que no se cosa el dobladillo.
Revisar que los encuartes o muescas que se hicieron al pie de cuello queden al centro del canesú, y el de los cuartos donde se unen delantero y espalda, es decir, el canesú. Meter la costura en el pie de cuello, para que quede la costura oculta.
Fig. 62 pegado de cuello Fuente: propia
Cerrar mangas y costados
Poner vista con vista de la tela y coser con máquina de remallar con puntada de seguridad todo el costado de la camisa, teniendo cuidado de que las costuras de la manga coincidan con el final de la sisa, que no quede una manga más arriba que la otra.
.
Fig. 63 cerrado de costados Fuente: propia Pegado de puño
Realizar pliegues o pinzas en el ancho de la manga, es decir, por la parte del delantero de la manga, guiándose por las marcas o muescas, fijando con una costura y haciendo el doblez hacia la espalda de la camisa
Marcar por el filo del puño vista del dobladillo y coser por la marca, y si es necesario cortar la mitad de pestaña del puño.
Poner la manga con la vista hacia abajo y el puño con la vista hacia arriba
Fig. 64 pegado de puño de camisa Fuente: propia
Fig. 65 manga terminada
Fuente: manual instructivo, 2012 p.99
Bastillado de basta faldón
Doblar ½ cm 2 veces al faldón y sobrecoser al filo del doblez, quedando hacia adentro de la camisa.
Fuente: propia Importante:
El tamaño de los ojales debe ser la medida del botón.
Marcar los botones en los puños de la camisa a la mitad de lo ancho del puño, es decir, al centro del ojal y 2 cm hacia dentro.
Fig. 67 puntos donde irán los botones Fuente: manual instructivo, 2012 p.103
Prenda terminada
3.6 Diseño y análisis de la camisa
Delantero
Espalda
Análisis e interpretación
Camisa simétrica
Color azul marino
Cuello ingles
Bolsillo en punta al lado izquierdo
Pechera con abotonadura
7 botones
7 ojales
Manga larga con puño
Puño con 2 botones y dos ojales
Análisis e interpretación
Camisa simétrica
Color azul marino
Cuello ingles
Con canesú
Con tablón en el centro espalda
Manga larga con puño
Puño con 2 botones y 2 ojales
Basta con dobladillo y asentado
Tela popelina algodón Talla mediano
3.7 D.O.P de la camisa
Ensamblaje de camisa manga larga
Mangas Bolsillo Delantero Espalda
Preparar yugo bastear Bastear delantero derecho preparar pinza de espada
Inspección Bastear pechera en pegar etiqueta espalda
delantero izquierdo
Bastear pechera unir canesú a la espalda delantero derecho
Inspección
Inspección pespuntar canesú
Unir hombros
Pespunte de hombros
Inspección
Pegar mangas
Inspección
Cerrar costados
Inspección
Recortar y marcar
Pegar cuello 1 1 5 8 8 7 3 2 1 6 4 6 5 3 1
2 4
PIE DE CUELLO CUELLO PUÑOS
Bastear Embolsar Emparejar
Emparejar y marcar Pespuntar Embolsar pegar manga
Emparejar
Emparejar
Inspección Inspección
Unir pie de cuello con cuello pegar puño a manga
Recortar y voltear Cerrar puño
Inspección Inspección
Igualar faldón
Bastear Faldón
Bastear faldón
Ojalar
Marcar para botones
Pegar botón
Inspección
Almacenar producto terminado 11 8 21 8 14 8 14 8 14 8 23 8 17 8 15 8 16 8 18 8 18 8 24 8 20 8 16 8
7 7
3.8 Hoja de Presupuesto por unidad
Tabla 7 presupuesto de materia prima por prenda
Materia prima = (M.P.) Cantidad a emplear Precio unitario Total
1. Tela principal popelina 2. Entretela 3. Hilo 4. Etiqueta 5. Papel craft 6. Botón 7. Ojal
8. Pegado de botón
1.80 cm. 50 cm. 500 metros 1 2 11 11 11 10 10 3.5 0.10 0.60 0.10 0.10 0.10 18 5.00 0.70 0.10 1.20 1.10 1.10 1.10
Sub total 28.30
Fuente: recursos propios Mano de obra = (M.O.)
100% del costo de la materia prima =28.30
Tabla 8 Porcentaje de gastos generales
Gastos generales = (G.G.) con respecto a la materia prima
28.30 total
mantenimiento de maquina 15% 4.245
energía eléctrica 10% 2.83
servicio agua 5% 1.415
Total 30% 8.49
Fuente: recursos propios Costo de producción
3.9 Hoja de Presupuesto por producción
Tabla 9 presupuesto de materia prima por 50 camisas
Materia prima = (M.P.) Cantidad a emplear Precio unitario Total
9. Tela principal popelina 10. Entretela 11. Hilo 12. Etiqueta 13. Papel craft 14. Botón 15. Ojal
16.Pegado de botón
80 m. 12.5 m .2 50 11 55 55 55 8.00 10 3.5 0.10 0.60 0.10 0.05 0.05 640.00 125.00 7.00 5.00 1.20 5.00 27.50 27.50
Sub total 838.20
Fuente: propia
Mano de obra = (M.O.)
40% del costo de la materia prima =335.28
Tabla 10 presupuesto de gastos generales por 50 camisas
Gastos generales = (G.G.) con respecto a la materia prima
28.30 total
mantenimiento de maquina 15% 50.292
energía eléctrica 10% 33.528
servicio agua 5% 16.764
Total 30% 92.31
Fuente: propia
Costo de producción= (C.P.) C.P. = M. P+ M.O.+ G.G C.P. = 838,20+ 335.28+92,31 C.P. = 1265,79
C.P× 1 = 1265,79 ÷2 =25.3158 Valor de la prenda en serie 26.00
CAPITULO N° IV
APLICACIÓN DIDÁCTICA
4.1 Programación Curricular.
4.1.1 Definición.
4.2 Programación curricular
“AÑO DEL DIALOGO Y LA RECONCILIACION NACIONAL” MINISTERIO DE EDUCACIÓN
DIRECCIÓN REGIONAL DE EDUCACIÓN DE LIMA METROPOLITANA (DRELM)
UNIDAD DE GESTIÓN EDUCATIVA LOCAL UGEL N.º 07 SAN BORJA.
CENTRO DE EDUCACIÓN TÉCNICO-PRODUCTIVA “JOSE OLAYA”
PROGRAMACIÓN CURRICULAR
CONFECCIÓN DE PRENDAS PARA CABALLEROS
FAMILIA PROFESIONAL TEXTIL Y CONFECCIONES
CICLO Básico
DURACIÓN 255 Horas.
TURNO Noche
FECHA DE INICIO 13 – 03– 2018
FECHA DE TÉRMINO 26 – 07– 2018
DIRECTORA MG. Amparo Ibarra Nizama.
PROFESORA RESPONSABLE Yolanda Martinez Torres
MÓDULO CONFECCIÓN DE PRENDAS PARA CABALLEROS
CICLO BÁSICO
DURACIÓN 255 HORAS
INICIO 13 de marzo de 2018
TERMINO 26 de diciembre de 2018
PROFESORA Lic. Yolanda, Martinez Torres Componentes capacidades aprendizajes
semana
hora
s
%
componente
s
2
días
3
días
5
días
formación específica
capacidades específicas
específicos x 156 60%
formación complementaria
capacidades complementarias
Complementa rios
x 24 10 %
práctica pre - profesional
prácticas en situaciones reales de trabajo 75 30 %
4.3 Calendarización Del Modulo
MÓDULO: CONFECCIÓN DE PRENDAS PARA CABALLEROS
CICLO: BÁSICO
DURACIÓN: 255 HORAS DÍAS: martes- jueves INICIO: 13- 03- 2018
TERMINO: 26 -07- 2018
UNIDAD DIDACTICA HORAS FECHAS PROGRAMADAS
UNIDAD DIDACTICA N° 1
Realiza la operatividad de máquinas de acuerdo a las especificaciones técnicas.
36 13, 15, 20,22,27, de marzo ,03 de abril
UNIDAD DIDACTICA N° 1
Realiza el trazado de los moldes de las prendas a confeccionar
18 05,10,12, de abril,
UNIDAD DIDACTICA N° 2
Realiza la confección de camisas, aplicando control de calidad
48 17, 19, 24, 26, abril, 03, 08, 10, 15, mayo.
UNIDAD DIDACTICA N° 3 Realiza la confección de pantalón,
aplicando control de calidad
54 17,22, 24, 29,31, mayo,05,07,12,14, junio
UNIDAD DIDACTICA N° 6 Desarrolla habilidades sociales
12 19, 21, de junio
UNIDAD DIDACTICA N° 7 Conoce las principales normas laborales y de creación de micro empresas de servicios
12 26,28 junio
Practicas Pre-Profesional 75 03,05,10,12,13, 17,19, 2024,26,27, de julio
4.4 Unidad de competencia
CETPRO: “JOSÉ OLAYA” DRE: LIMA UGEL: 07 SAN BORJA
MODULO: CONFECCIÓN DE PRENDAS PARA CABALLEROS
HORAS: 255 Horas – P.P.P: 75 Horas DURACION :255 horas
PROFESORA: Lic. Yolanda Martinez Torres HORARIO: martes- jueves
UNIDAD DE COMPETENCIA MODULO OCUPACIONAL DURACIÓN
Confecciona prendas para caballero, utilizando equipos, herramientas y materiales,
Considerando criterios técnicos y de producción, así como las normas básicas de seguridad y salud en el trabajo.
CONFECCION DE PRENDAS PARA CABALLEROS
4.5 Contextualización Del Modulo
CETPRO: “JOSÉ OLAYA” DRE: LIMA UGEL: 07 SAN BORJA MODULO: CONFECCIÓN DE PRENDAS PARA CABALLEROS
HORAS: 255 Horas – P.P.P: 75 Horas DURACION: 255 horas PROFESOR(A): Lic. Yolanda Martinez Torres HORARIO: martes- jueves
CAPACIDADES
TERMINALES CRITERIOS DE EVALUACIÓN HORAS
C.T.1: Realiza la operatividad de máquinas de acuerdo a las especificaciones técnicas.
Identifica al espacio de trabajo, partes de las máquinas, accesorios considerando la confección a realizar.
36 Hrs. Realiza operaciones básicas de confección y
acabado cumpliendo tiempo establecidos. C.T.2: Realiza el trazado
de los moldes de las prendas a confeccionar.
Identifica los procedimientos de trazado básico según la prenda a trazar.
18 Hrs. Traza moldes básicos de camisa y pantalón
cumpliendo criterios de calidad.
C.T.3: Realiza la confección de camisas, aplicando control de calidad.
Prepara los materiales y accesorios necesarios para cada operación de camisa, según
especificaciones técnicas.
48 Hrs Ejecuta el pre-ensamble y ensamble de piezas de
la camisa aplicando la ficha técnica C.T.4: Realiza la
confección de pantalón,
aplicando control de calidad
Prepara los materiales y accesorios necesarios para cada operación de pantalón, según especificaciones técnicas.
54 Hrs. Ejecuta el pre-ensamble y ensamble de piezas del
pantalón, aplicando la ficha técnica C.T.5: Desarrolla
habilidades sociales
Desarrolla su actitud emprendedora siendo perseverante y asertivo en el trabajo diario.
12 Asume una actitud positiva ante nuevas
situaciones C.T.6: Conoce las
principales normas laborales y de creación de micro empresas de servicios
Identifica las normas laborales con actitud crítica.
12 Identifica el proceso de formación de una
microempresa.
TOTAL 180
PPP 75
4.6 Determinación de los contenidos básicos
CETPRO: “JOSÉ OLAYA” DRE: LIMA UGEL: 07 SAN BORJA
MODULO: CONFECCIÓN DE PRENDAS PARA CABALLEROS HORAS: 255Horas – P.P.P: 75 Horas DURACION: 255 horas
PROFESOR(A): Lic. Yolanda Martinez Torres
HORARIO: martes, jueves
CONTENIDOS ESPECIFICOS CONTENIDOS COMPLEMENTARIOS
1 OPERATIVIDAD DE MAQUINAS INDUSTRIALES
Definición y partes principales
Accesorios clases y usos
El encendido y la velocidad, tipos y utilidades, Características y funciones.
Mecanismos de transporte.
Agujas tipo y tablas de equivalencia.
Técnicas de enhebrado.
Técnicas de regulación de puntadas
Operaciones básicas de costura
Armar bolsillos, pegar cierres, coser yugos y puños
Coser cuellos, procesos de preensamble
Mantenimiento preventivo de las máquinas industriales
Detección de desperfectos frecuentes.
2. ELABORACIÓN DE PATRONES
La camisa
Cuadro de tallas
Trazo del delantero, espalda y mangas
Trazo de cuello, pie de cuello, yugos, puños, bolsillo
Desglose de patrón: delantero, espalda, manga, cuello, pie de cuello, canesú, bolsillo, puño, yugo y entretelas adhesivas.
El pantalón
El Cuadro de tallas
Trazo básico de pantalón de caballero:
Trazo de delantero y espalda del pantalón
Trazo y desarrollo de bolsillos: comando, de 2 vivos, parche, tipo jean; pretina, jareta, jaretón, vuelta, canesú, pasadores, vivos
Desglose de patrón: delantero, espalda, y sus piezas complementarias.
Desarrollo de modelos: clásico, con pliegues, pitillo. 3. CONFECCIÓN DE CAMISA:
Camisa, tipos, materiales e instrumentos, Fichas técnicas: hoja de diseño, de confección y D.O.P. de camisa. Técnicas de tendido, tizado, corte y habilitado de las piezas. Técnicas de pre ensamble: delantero, espalda canesú, mangas, yugos, puños y cuello. Técnicas del ensamble. Técnicas de acabados.
4. CONFECCIÓN DE PANTALON:
Pantalón, tipos, usos según el cuerpo, materiales, instrumentos, Fichas técnicas: hoja de diseño, de confección y D.O.P. de pantalón. Técnicas de tendido, tizado, corte y habilitado de las piezas. Técnicas de pre ensamble: delantero, espalda. Técnicas de ensamble del pantalán. Técnicas de acabados.
5. HABILIDADES SOCIALES
1.- Me conozco, aprendo y emprendo 2.- La Perseverancia, actitud emprendedora 3.- La Asertividad en el mundo laboral. 4.- Tomando decisiones, logro mis metas. 5.- Construyendo mi proyecto de vida. 6.- Mi Currículo Vitae.
6. GESTION EMPRESARIAL
1.- Pensando en mi idea de negocio 2.- Elaborando mi idea de negocio 3.- Calculando el Presupuesto del negocio 4.- Conociendo el mercado
5.- Estudio del mercado de acuerdo a la Idea de negocio
4.7 Programación curricular del módulo I. INFORMACION GENERAL:
CETPRO: “JOSÉ OLAYA” DRE: LIMA UGEL: 07 SAN BORJA
MODULO: CONFECCIÓN DE PRENDAS PARA CABALLEROS
HORAS: 255 Horas – P.P.P : 75Horas DURACION: 255 horas
PROFESOR(A): Yolanda Martinez Torres HORARIO: martes, jueves
II. UNIDAD DE COMPETENCIA
Confecciona prendas para caballero, utilizando equipos, herramientas y materiales, Considerando criterios técnicos y de producción, así como las normas básicas de seguridad y salud en el trabajo
III. CAPACIDADES DEL MÓDULO
1. Realiza la operatividad de máquinas de acuerdo a las especificaciones técnicas
2. Realiza el trazado de los moldes de las prendas a confeccionar. 3. Realiza la confección de camisa, aplicando control de calidad 4. Realiza la confección de pantalón, aplicando control de calidad. 5. Desarrolla habilidades sociales.
6. Conoce las principales normas laborales y de creación de micro empresas de servicios
IV. CONTENIDOS a) Específicos
1. Operatividad de máquinas industriales
Definición y partes principales
Accesorios clases y usos
El encendido y la velocidad, tipos y utilidades, Características y funciones.
Agujas tipo y tablas de equivalencia.
Técnicas de enhebrado.
Técnicas de regulación de puntadas
Operaciones básicas de costura
Armar bolsillos, pegar cierres, coser yugos y puños
Coser cuellos, procesos de pre ensamble
Mantenimiento preventivo de las máquinas industriales
Detección de desperfectos frecuentes.
2. Elaboración de patrones
La camisa
Cuadro de tallas
Trazo del delantero, espalda y mangas
Trazo de cuello, pie de cuello, yugos, puños, bolsillo
Desglose de patrón: delantero, espalda, manga, cuello, pie de cuello, canesú,
bolsillo, puño, yugo y entretelas adhesivas.
El pantalón
El Cuadro de tallas
Trazo básico de pantalón de caballero:
Trazo de delantero y espalda del pantalón
Trazo y desarrollo de bolsillos: comando, de 2 vivos, parche, tipo jean; pretina, jareta, jaretón, vuelta, canesú, pasadores, vivos
Desglose de patrón: delantero, espalda, y sus piezas complementarias.
Desarrollo de modelos: clásico, con pliegues, pitillo.
3. Confección de camisa:
Fichas técnicas: hoja de diseño, de confección y D.O.P. de camisa.
Técnicas de tendido, tizado, corte y habilitado de las piezas.
Técnicas del ensamble.
Técnicas de acabados.
4. Confección de pantalón:
Fichas técnicas: hoja de diseño, de confección y D.O.P. de pantalón.
Técnicas de tendido, tizado, corte y habilitado de las piezas.
Técnicas de pre ensamble: delantero, espalda.
Técnicas de ensamble del pantalón.
Técnicas de acabados.
b) Complementarios
1. Habilidades sociales
1. Me conozco, aprendo y emprendo 2. La Perseverancia, actitud emprendedora 3. La Asertividad en el mundo laboral. 4. Tomando decisiones, logro mis metas. 5. Construyendo mi proyecto de vida. 6. Mi Currículo Vitae.
2. Gestión empresarial
1. Pensando en mi idea de negocio 2. Elaborando mi idea de negocio
3. Calculando el presupuesto de mí negocio. 4. Conociendo el mercado
V. VALORES
VALORES ACTITUDES
PUNTUALIDAD
Asiste puntualmente a clases.
Entrega sus trabajos a tiempo.
Respeta la hora de inicio y termino de la clase
RESPETO
Respeta y entrega objetos perdidos.
Acepta la autoridad en el aula.
Pide permiso al ingresar o salir del aula.
Cumple con saludar a los miembros de la comunidad educativa.
VI. EJES TRANSVERSALES
Ciudadanía
Cuidado del medio Ambiente
Equidad
Interculturalidad
VII. ORGANIZACIÓN DE LAS UNIDADES DIDACTICAS
N° UNIDADES DIDACTICAS HORAS
1 Operatividad De Máquinas Industriales 36 horas
2 Elaboración De Patrones 18 horas
3 Confección De Camisa 48 horas
4 Confección De Pantalón 54 horas
5 Habilidades Sociales 12 horas
6 Gestión Empresarial 12 horas
VIII. ESTRATEGIAS METODOLÓGICAS
Método de Proyecto.
Método Demostrativo.
Trabajo individual.
Dinámica y motivación
