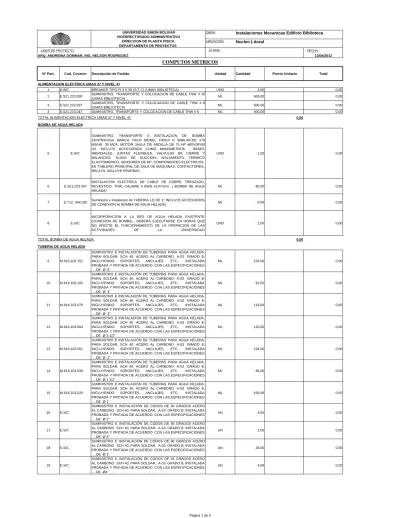

Nº Part. Cod. Covenin Descripción de Partida Unidad Cantidad Precio Unitario Total ALIMENTACION ELECTRICA UMAS 37 Y NIVEL 41
1 E.S/C BREAKER TIPO FI 3 X 50 (S,T,C) (UMAS BIBLIOTECA) UND 2,00 0,00
2 E.521.223.030 SUMINISTRO, TRANSPORTE Y COLOCACION DE CABLE THW # 10
(UMAS BIBLIOTECA) ML 600,00 0,00
3 E.521.223.037 SUMINISTRO, TRANSPORTE Y COLOCACION DE CABLE THW # 8
(UMAS BIBLIOTECA) ML 500,00 0,00
4 E.521.223.047 SUMINISTRO, TRANSPORTE Y COLOCACION DE CABLE THW # 6 ML 400,00 0,00
TOTAL ALIMENTACION ELECTRICA UMAS 37 Y NIVEL 41 0,00
BOMBA DE AGUA HELADA
5 E-S/C
SUMINISTRO, TRANSPORTE E INSTALACION DE BOMBA CENTRIFUGA MARCA TACO MODEL FI6013 O SIMILAR,DE 270 M3/HR, 39 MCA, MOTOR JAULA DE ARDILLA DE 75 HP 460V/3F/60 HZ. INCLUYE ACCESORIOS COMO MANOMETROS , BASES INERCIALES, JUNTAS FLEXIBLES, VALVULAS DE CIERRE Y BALANCEO, GUIAS DE SUCCION, AISLAMIENTO TERMICO ELASTOMERICO, SENSORES DE DP, COMPONENTES ELECTRICOS EN TABLERO PRINCIPAL DE SALA DE MAQUINAS, CONTACTORES, RELAYS, INCLUYE PRUEBAS
UND 1,00 0,00
6 E-521.223.047
INSTALACION ELECTRICA DE CABLE DE COBRE, TRENZADO, REVESTIDO, THW, CALIBRE 6 AWG (4.67mm) . ( BOMBA DE AGUA HELADA)
ML 80,00 0,00
7 E-712..344.026 Suministro e Instalacion de TUBERIA LQ DE 1'' INCLUYE ACCESORIOS
DE CONEXION A( BOMBA DE AGUA HELADA) ML 6,00 0,00
8 E-S/C
INCORPORACIÓN A LA RED DE AGUA HELADA EXISTENTE (CONEXION DE BOMBA) . DEBERÁ EJECUTARSE EN HORAS QUE NO AFECTE EL FUNCIONAMIENTO DE LA OPERACION DE LAS
ACTIVIDADES DE LA UNIVERSIDAD
UND 1,00 0,00
TOTAL BOMBA DE AGUA HELADA 0,00
TUBERIA DE AGUA HELADA
9 M.618.103.152
SUMINISTRO E INSTALACIÓN DE TUBERÍAS PARA AGUA HELADA, PARA SOLDAR, SCH 40. ACERO AL CARBONO A-53 GRADO B. INCLUYENDO: SOPORTES, ANCLAJES, ETC.. INSTALADA PROBADA Y PINTADA DE ACUERDO CON LAS ESPECIFICACIONES ….DE Ø 6"
ML 103,00 0,00
10 M.618.103.102
SUMINISTRO E INSTALACIÓN DE TUBERÍAS PARA AGUA HELADA, PARA SOLDAR, SCH 40. ACERO AL CARBONO A-53 GRADO B. INCLUYENDO: SOPORTES, ANCLAJES, ETC.. INSTALADA PROBADA Y PINTADA DE ACUERDO CON LAS ESPECIFICACIONES ….DE Ø 4"
ML 82,00 0,00
11 M.618.103.076
SUMINISTRO E INSTALACIÓN DE TUBERÍAS PARA AGUA HELADA, PARA SOLDAR, SCH 40. ACERO AL CARBONO A-53 GRADO B. INCLUYENDO: SOPORTES, ANCLAJES, ETC.. INSTALADA PROBADA Y PINTADA DE ACUERDO CON LAS ESPECIFICACIONES ….DE Ø 3"
ML 116,00 0,00
12 M.618.103.064
SUMINISTRO E INSTALACIÓN DE TUBERÍAS PARA AGUA HELADA, PARA SOLDAR, SCH 40. ACERO AL CARBONO A-53 GRADO B. INCLUYENDO: SOPORTES, ANCLAJES, ETC.. INSTALADA PROBADA Y PINTADA DE ACUERDO CON LAS ESPECIFICACIONES ….DE Ø 2-1/2"
ML 120,00 0,00
13 M.618.103.051
SUMINISTRO E INSTALACIÓN DE TUBERÍAS PARA AGUA HELADA, PARA SOLDAR, SCH 40. ACERO AL CARBONO A-53 GRADO B. INCLUYENDO: SOPORTES, ANCLAJES, ETC.. INSTALADA PROBADA Y PINTADA DE ACUERDO CON LAS ESPECIFICACIONES ….DE Ø 2"
ML 134,00 0,00
14 M.618.103.038
SUMINISTRO E INSTALACIÓN DE TUBERÍAS PARA AGUA HELADA, PARA SOLDAR, SCH 40. ACERO AL CARBONO A-53 GRADO B. INCLUYENDO: SOPORTES, ANCLAJES, ETC.. INSTALADA PROBADA Y PINTADA DE ACUERDO CON LAS ESPECIFICACIONES ….DE Ø 1 1/2"
ML 66,00 0,00
15 M.618.103.025
SUMINISTRO E INSTALACIÓN DE TUBERÍAS PARA AGUA HELADA, PARA SOLDAR, SCH 40. ACERO AL CARBONO A-53 GRADO B. INCLUYENDO: SOPORTES, ANCLAJES, ETC.. INSTALADA PROBADA Y PINTADA DE ACUERDO CON LAS ESPECIFICACIONES ….DE Ø 1"
ML 100,00 0,00
16 E.S/C
SUMINISTRO E INSTALACIÓN DE CODOS DE 90 GRADOS ACERO AL CARBONO SCH 40, PARA SOLDAR, A-53 GRADO B. INSTALADA PROBADA Y PINTADA DE ACUERDO CON LAS ESPECIFICACIONES ….DE Ø 2"
UN 4,00 0,00
17 E.S/C
SUMINISTRO E INSTALACIÓN DE CODOS DE 90 GRADOS ACERO AL CARBONO SCH 40, PARA SOLDAR, A-53 GRADO B. INSTALADA PROBADA Y PINTADA DE ACUERDO CON LAS ESPECIFICACIONES ….DE Ø 3"
UN 2,00 0,00
18 E.S/C
SUMINISTRO E INSTALACIÓN DE CODOS DE 90 GRADOS ACERO AL CARBONO SCH 40, PARA SOLDAR, A-53 GRADO B. INSTALADA PROBADA Y PINTADA DE ACUERDO CON LAS ESPECIFICACIONES ….DE Ø 1"
UN 28,00 0,00
19 E.S/C
SUMINISTRO E INSTALACIÓN DE CODOS DE 45 GRADOS ACERO AL CARBONO SCH 40, PARA SOLDAR, A-53 GRADO B. INSTALADA PROBADA Y PINTADA DE ACUERDO CON LAS ESPECIFICACIONES ….DE Ø4 "
Nº Part. Cod. Covenin Descripción de Partida Unidad Cantidad Precio Unitario Total
20 E.S/C
SUMINISTRO E INSTALACIÓN DE CODOS DE 90 GRADOS ACERO AL CARBONO SCH 40, PARA SOLDAR, A-53 GRADO B. INSTALADA PROBADA Y PINTADA DE ACUERDO CON LAS ESPECIFICACIONES ….DE Ø4"
UN 12,00 0,00
21 E.S/C
SUMINISTRO E INSTALACIÓN DE CODOS DE 90 GRADOS ACERO AL CARBONO SCH 40, PARA SOLDAR, A-53 GRADO B. INSTALADA PROBADA Y PINTADA DE ACUERDO CON LAS ESPECIFICACIONES ….DE Ø1 1/2"
UN 10,00 0,00
22 E.S/C
SUMINISTRO E INSTALACIÓN DE CODOS DE 90 GRADOS ACERO AL CARBONO SCH 40, PARA SOLDAR, A-53 GRADO B. INSTALADA PROBADA Y PINTADA DE ACUERDO CON LAS ESPECIFICACIONES ….DE Ø2 1/2"
UN 26,00 0,00
23 E.S/C
SUMINISTRO E INSTALACIÓN DE CODOS DE 45 GRADOS ACERO AL CARBONO SCH 40, PARA SOLDAR, A-53 GRADO B. INSTALADA PROBADA Y PINTADA DE ACUERDO CON LAS ESPECIFICACIONES ….DE Ø2 1/2"
UN 8,00 0,00
24 E.S/C
SUMINISTRO E INSTALACION DE VALVULA TIPO MARIPOSA TIPO LUG DE DIAMETRO D=4'' INCLUYE : BRIDAS, TORNILOS, TUERCAS, ARANDELAS Y EMPACADURAS DE GOMA
UN 2,00 0,00
25 E.S/C
SUMINISTRO E INSTALACION DE VALVULA TIPO MARIPOSA TIPO LUG DE DIAMETRO D=6'' INCLUYE : BRIDAS, TORNILOS, TUERCAS, ARANDELAS Y EMPACADURAS DE GOMA
UND 4,00 0,00
26 E.S/C
SUMINISTRO E INSTALACION DE VALVULA TIPO BOLA DE DIAMETRO D=2-1/2'' INCLUYE : BRIDAS, TORNILOS, TUERCAS, ARANDELAS Y EMPACADURAS DE GOMA
UND 4,00 0,00
27 E.S/C
SUMINISTRO E INSTALACION DE VALVULA TIPO MARIPOSA TIPO LUG DE DIAMETRO D=3'' INCLUYE : BRIDAS, TORNILOS, TUERCAS, ARANDELAS Y EMPACADURAS DE GOMA ( 6 PARA CIERRE RAPIDO DE RAMAL SECUNDARIO)
UND 8,00 0,00
28 E.S/C
SUMINISTRO E INSTALACION DE VALVULA TIPO BOLA DE DIAMETRO D=1'' INCLUYE : BRIDAS, TORNILOS, TUERCAS, ARANDELAS Y EMPACADURAS DE GOMA
UND 26,00 0,00
29 E.S/C
SUMINISTRO E INSTALACION DE VALVULA TIPO BOLA DE DIAMETRO D=1Y 1/2'' INCLUYE : BRIDAS, TORNILOS, TUERCAS, ARANDELAS Y EMPACADURAS DE GOMA
UND 2,00 0,00
30 E.S/C PINTURA EPOXICA "BITUGUARD" O SIMILAR PARA TUBERIA DE
ACERO ML 721,00 0,00
31 E.S/C
SUMINISTRO E INSTALACIÓN DE AISLAMIENTO TÉRMICO PARA TUBERÍAS DE AGUA HELADA. POLIURETANO EXPANDIDO Y CHAQUETA METALICA DE ALUMINIO DE 18 KG/M3. DIAMETRO: DE 6 A Ø 4". ESPESOR AISLANTE: 2"
ML 185,00 0,00
32 E.S/C
SUMINISTRO E INSTALACIÓN DE AISLAMIENTO TÉRMICO PARA TUBERÍAS DE AGUA HELADA. POLIURETANO EXPANDIDO Y CHAQUETA METALICA DE ALUMINIO DE 18 KG/M3. DIAMETRO: ESPESOR AISLANTE: 2" DIAM = DESDE 3" HASTA 3/4"
ML 536,00 0,00
33 E.S/C FABRICACION DE PIEZA REDUCTORA EN ACERO AL CARBONO
SCH 40 (DE D=6" A D= 4") UND 2,00 0,00
34 E.S/C ANCLAJES Y FIJACION DE ELEMENTOS ESPECIALES DE TUBERIA
EN TECHOS, PAREDES PARA SOPORTE UND 25,00 0,00
35 E.S/C
SUMINISTRO, TRANSPORTE Y COLOCACION DE TEE DE ACERO DE 6" X 6" X 6" (PARA COLOCAR VALVULA DE ARRANQUE PARA LAS TUBERIAS DE AIRE ACONDICIONADO DEL EDIFICIO DIRECTIVO)
UND 2,00 0,00
36 E.S/C
SUMINISTRO, TRANSPORTE Y COLOCACION DE TEE DE ACERO DE 3" X 3" X 3" (PARA COLOCAR VALVULA DE ARRANQUE PARA LAS TUBERIAS DE AIRE ACONDICIONADO)
UND 2,00 0,00
37 E.S/C
SUMINISTRO, TRANSPORTE Y COLOCACION DE TEE DE ACERO DE 4" X 4" X 4" (PARA COLOCAR VALVULA DE ARRANQUE PARA LAS TUBERIAS DE AIRE ACONDICIONADO)
UND 6,00 0,00
38 E.S/C
SUMINISTRO, TRANSPORTE Y COLOCACION DE TEE DE ACERO DE 2 1/2" X 2 1/2" X 2 1/2" (PARA COLOCAR VALVULA DE ARRANQUE PARA LAS TUBERIAS DE AIRE ACONDICIONADO)
UND 4,00 0,00
39 E.S/C
SUMINISTRO, TRANSPORTE Y COLOCACION DE TEE DE ACERO DE 2"X2"X2" (PARA COLOCAR VALVULA DE ARRANQUE PARA LAS TUBERIAS DE AIRE ACONDICIONADO)
UND 6,00 0,00
40 E.S/C
SUMINISTRO, TRANSPORTE Y COLOCACION DE TEE DE ACERO DE 1 1/2" X 1 1/2" X 1 1/2" (PARA COLOCAR VALVULA DE ARRANQUE PARA LAS TUBERIAS DE AIRE ACONDICIONADO)
UND 10,00 0,00
41 E.S/C
SUMINISTRO, TRANSPORTE Y COLOCACION DE TEE DE ACERO DE 1" X 1" X 1" (PARA COLOCAR VALVULA DE ARRANQUE PARA LAS TUBERIAS DE AIRE ACONDICIONADO)
UND 12,00 0,00
42 E.S/C
SUMINISTRO E INSTALACION DE PIEZA REDUCTORA EN ACERO AL CARBONO SCH 40 DE LOS SIGUIENTES DIAMETROS: (DE D=4" A D= 1")
UND 2,00 0,00
43 E.S/C
SUMINISTRO E INSTALACION DE PIEZA REDUCTORA EN ACERO AL CARBONO SCH 40 DE LOS SIGUIENTES DIAMETROS: (DE D=4" A D= 2 1/2")
UND 2,00 0,00
44 E.S/C
SUMINISTRO E INSTALACION DE PIEZA REDUCTORA EN ACERO AL CARBONO SCH 40 DE LOS SIGUIENTES DIAMETROS: (DE D=4" A D= 3")
UND 6,00 0,00
45 E.S/C
SUMINISTRO E INSTALACION DE PIEZA REDUCTORA EN ACERO AL CARBONO SCH 40 DE LOS SIGUIENTES DIAMETROS: (DE D=3" A D= 2 1/2")
UND 2,00 0,00
46 E.S/C
SUMINISTRO E INSTALACION DE PIEZA REDUCTORA EN ACERO AL CARBONO SCH 40 DE LOS SIGUIENTES DIAMETROS:(DE D=3" A D= 2")
Nº Part. Cod. Covenin Descripción de Partida Unidad Cantidad Precio Unitario Total
47 E.S/C SUMINISTRO E INSTALACION DE PIEZA REDUCTORA EN ACERO
AL CARBONO SCH 40 DE LOS SIGUIENTES DIAMETROS: 2 1/2" A 2" PZA 4,00 0,00
48 E.S/C
SUMINISTRO E INSTALACION DE PIEZA REDUCTORA EN ACERO AL CARBONO SCH 40 DE LOS SIGUIENTES DIAMETROS:(DE D=2 1/2" A D= 1 1/2")
UND 4,00 0,00
49 E.S/C
SUMINISTRO E INSTALACION DE PIEZA REDUCTORA EN ACERO AL CARBONO SCH 40 DE LOS SIGUIENTES DIAMETROS:(DE D=2 1/2" A D= 1")
UND 2,00 0,00
50 E.S/C
SUMINISTRO E INSTALACION DE PIEZA REDUCTORA EN ACERO AL CARBONO SCH 40 DE LOS SIGUIENTES DIAMETROS:(DE D=1 1/2" A D= 1")
UND 20,00 0,00
51 E.S/C
SUMINISTRO E INSTALACION DE PIEZA REDUCTORA EN ACERO AL CARBONO SCH 40 DE LOS SIGUIENTES DIAMETROS: (DE D=2" A D= 1")
UND 4,00 0,00
52 E.S/C SUMINISTRO E INSTALACION DE PIEZA REDUCTORA EN ACERO
AL CARBONO SCH 40 DE LOS SIGUIENTES DIAMETROS: 2" A 1 1/2" PZA 12,00 0,00
53 E.S/C SUMINISTRO E INSTALACIÓN DE FILTROS DE AGUA, TIPO "Y", CON
CEDAZO DE CUERPO RÍGIDO DE ACERO INOXIDABLE DE Ø 1" PZA 8,00 0,00
54 E.S/C PRUEBA HIDROSTÁTICA DE LA RED DE TUBERIAS DE AIRE
ACONDICIONADO EN DIFERENTES DIAMETROS SG 1,00 0,00
55 E.S/C
INCORPORACIÓN A LA RED DE AGUA HELADA EXISTENTE (Ø8") . DEBERÁ EJECUTARSE EN LA HORIZONTAL PRINCIPAL QUE VIENE DE LA TRINCHERA, INCLUYENDO VACIADO DE SISTEMA, E INSTALACIÓN DE VÁLVULAS ( Ø6") PARA CIERRE, FINALMENTE LLENADO DEL SISTEMA.
UND 2,00 0,00
56 E.S/C
INCORPORACIÓN A LA RED DE AGUA HELADA EXISTENTE (Ø3") . DEBERÁ EJECUTARSE EN LA HORIZONTAL PRINCIPAL QUE VIENE DE LA TRINCHERA, INCLUYENDO VACIADO DE SISTEMA, E INSTALACIÓN DE VÁLVULAS ( Ø2.5") PARA CIERRE, FINALMENTE LLENADO DEL SISTEMA.
UND 2,00 0,00
57 E.S/C
SUMINSTRO E INSTALACIÓN DE VÁLVULAS PARA BALANCEO "EQUILIBRADO" DE FLUJOS DE AGUA. INCLUYENDO MECANISMO CON MEMORIA DE POSICIÓN DE AJUSTE, LECTURA DIGITAL, PUERTOS PARA MEDICIÓN DE FLUJOS DE AGUA Y PRESIÓN DIFERENCIAL, PUERTOS PARA MEDICIÓN DE PRESIONES Y TEMPERATURA CON ACCIÓN CIERRE SIN PERDER POSICIÓN DE AJUSTE TEMPERATURA. CON ACCIÓN CIERRE SIN PERDER POSICIÓN DE AJUSTE DE Ø 6"
UND 2,00 0,00
58 E.S/C
SUMINISTRO E INSTALACIÓN DE VÁLVULAS PARA BALANCEO "EQUILIBRADO" DE FLUJOS DE AGUA. INCLUYENDO MECANISMO CON MEMORIA DE POSICIÓN DE AJUSTE, LECTURA DIGITAL, PUERTOS PARA MEDICIÓN DE FLUJOS DE AGUA Y PRESIÓN DIFERENCIAL, PUERTOS PARA MEDICIÓN DE PRESIONES Y TEMPERATURA CON ACCIÓN CIERRE SIN PERDER POSICIÓN DE AJUSTE TEMPERATURA. CON ACCIÓN CIERRE SIN PERDER POSICIÓN DE AJUSTE DE Ø 4" PARA ENTRADA DE EDIFICIO
UND 1,00 0,00
59 E.S/C
SUMINISTRO E INSTALACIÓN DE VÁLVULAS PARA BALANCEO "EQUILIBRADO" DE FLUJOS DE AGUA. INCLUYENDO MECANISMO CON MEMORIA DE POSICIÓN DE AJUSTE, LECTURA DIGITAL, PUERTOS PARA MEDICIÓN DE FLUJOS DE AGUA Y PRESIÓN DIFERENCIAL, PUERTOS PARA MEDICIÓN DE PRESIONES Y TEMPERATURA CON ACCIÓN CIERRE SIN PERDER POSICIÓN DE AJUSTE TEMPERATURA. CON ACCIÓN CIERRE SIN PERDER POSICIÓN DE AJUSTE DE Ø 3"
UND 3,00 0,00
TOTAL TUBERIAS DE AGUA HELADA 0,00
REVISION Y BALANCEO 60 E.S/C
REVISION, Y CONEXION DEL SISTEMA DE DRENAJES EXISTENTES EN UNIDADES DE MANEJO DE AIRE A RED DE DESAGUE DE LA EDIFICACION.
SG 1,00 0,00
61 E.S/C MANTENIMIENTO PREVENTIVO DE UNIDADES DE MANEJO DE
AIRE NIVEL 37 UND 2,00 0,00
62 E.S/C MANTENIMIENTO PREVENTIVO DE UNIDADES DE MANEJO DE
AIRE EXISTENTES NIVELES 41 AL 48 UND 14,00 0,00
63 E.S/C BALANCEO HIDRAULICO DE LAS UNIDADES DE MANEJO DE AIRE
INSTALADAS EN LA EDIFICACION SG 1,00 0,00
TOTAL REVISION Y BALANCEO 0,00
SISTEMA DE CONTROL DE AIRE ACONDICIONADO
64 E.S/C COMMISSIONING Y VERIFICACION DE CONTINUIDAD DE LAZO DE
COMUNICACION DE CONTROL UND 1,00 0,00
65 E.S/C
COMMISSIONING Y VERIFICACION DE FUNCIONAMIENTO DE TARJETAS DE CONTROL DE UNIDADES DE MANEJO DE AIRE Y SENSORES DE AMBIENTE
UND 16,00 0,00
66 E.S/C PROGRAMACION DE TARJETAS DE CONTROL y SENSOR DE
AMBIENTE DE UNIDADES DE MANEJO DE AIRE UND 16,00 0,00
67 E.S/C INTEGRACION DEL LAZO DE COMUNICACION DE UNIDADES DE
MANEJO DE AIRE A UNIDAD DE CONTROL DE EDIFICIOS UND 1,00 0,00
TOTAL SISTEMA DE CONTROL DE AIRE ACONDICIONADO 0,00
CONDUCTOS DE AIRE Y AISLAMIENTO
68 E.S/C SUMINISTRO TRANSPORTE E INSTALACION DE CONDUCTOS DE
Nº Part. Cod. Covenin Descripción de Partida Unidad Cantidad Precio Unitario Total
69 E.S/C
SUMINISTRO E INSTALACION DE AISLAMIENTO PARA CONDUCTOS DE FIBRA DE VIDRIO DE UNA PULGADA DE ESPESOR, DENSIDAD 1.5 LB/PIE3 Y RECUBIERTO CON PAPEL ALUMINIO (Solo para ductos de suministro)
M² 125,00 0,00
TOTAL CONDUCTOS DE AIRE Y AISLAMIENTO 0,00
DIFUSORES DE SUMINISTRO 70 E.S/C
SUMINISTRO, TRANSPORTE E INSTALACION DE DIFUSORES MEDIDAS 8"X8", DE 4 VIAS, CON CONTROL DE VOLUMEN, INCLUYE CUELLO HASTA DUCTO DE SUMINISTRO
UND 2,00 0,00
71 E.S/C
SUMINISTRO, TRANSPORTE E INSTALACION DE DIFUSORES MEDIDAS 12"X6", DE 4 VIAS, CON CONTROL DE VOLUMEN, INCLUYE CUELLO HASTA DUCTO DE SUMINISTRO
UND 8,00 0,00
72 E.S/C
SUMINISTRO, TRANSPORTE E INSTALACION DE DIFUSORES MEDIDAS 12"X8", DE 4 VIAS, CON CONTROL DE VOLUMEN, INCLUYE CUELLO HASTA DUCTO DE SUMINISTRO
UND 4,00 0,00
73 E.S/C
SUMINISTRO, TRANSPORTE E INSTALACION DE DIFUSORES MEDIDAS 12"X10", DE 4 VIAS, CON CONTROL DE VOLUMEN, INCLUYE CUELLO HASTA DUCTO DE SUMINISTRO
UND 8,00 0,00
74 E.S/C
SUMINISTRO, TRANSPORTE E INSTALACION DE DIFUSORES MEDIDAS 14"X6", DE 4 VIAS, CON CONTROL DE VOLUMEN, INCLUYE CUELLO HASTA DUCTO DE SUMINISTRO
UND 2,00 0,00
75 E.S/C
SUMINISTRO, TRANSPORTE E INSTALACION DE DIFUSORES MEDIDAS 10"X8", DE 4 VIAS, CON CONTROL DE VOLUMEN, INCLUYE CUELLO HASTA DUCTO DE SUMINISTRO
UND 2,00 0,00
76 E.S/C
SUMINISTRO, TRANSPORTE E INSTALACION DE DIFUSORES MEDIDAS 18"X8", DE 4 VIAS, CON CONTROL DE VOLUMEN, INCLUYE CUELLO HASTA DUCTO DE SUMINISTRO
UND 2,00 0,00
77 E.S/C
SUMINISTRO, TRANSPORTE E INSTALACION DE DIFUSORES MEDIDAS 28"X8", DE 4 VIAS, CON CONTROL DE VOLUMEN, INCLUYE CUELLO HASTA DUCTO DE SUMINISTRO
UND 36,00 0,00
78 E.S/C
SUMINISTRO, TRANSPORTE E INSTALACION DE DIFUSORES MEDIDAS 28"X12", DE 4 VIAS, CON CONTROL DE VOLUMEN, INCLUYE CUELLO HASTA DUCTO DE SUMINISTRO
UND 14,00 0,00
TOTAL DIFUSORES DE SUMINISTRO 0,00
REJILLAS DE RETORNO 79 E.S/C
SUMINISTRO, TRANSPORTE E INSTALACION DE REJILLAS DE RETORNO, MEDIDAS 10"X8", CON CONTROL DE VOLUMEN, INCLUYE CUELLO HASTA DUCTO DE RETORNO
UND 2,00 0,00
80 E.S/C
SUMINISTRO, TRANSPORTE E INSTALACION DE REJILLAS DE RETORNO, MEDIDAS 12"X6", CON CONTROL DE VOLUMEN, INCLUYE CUELLO HASTA DUCTO DE RETORNO
UND 10,00 0,00
81 E.S/C
SUMINISTRO, TRANSPORTE E INSTALACION DE REJILLAS DE RETORNO, MEDIDAS 12"X8", CON CONTROL DE VOLUMEN, INCLUYE CUELLO HASTA DUCTO DE RETORNO
UND 36,00 0,00
82 E.S/C
SUMINISTRO, TRANSPORTE E INSTALACION DE REJILLAS DE RETORNO, MEDIDAS 18"X10", CON CONTROL DE VOLUMEN, INCLUYE CUELLO HASTA DUCTO DE RETORNO
UND 4,00 0,00
83 E.S/C
SUMINISTRO, TRANSPORTE E INSTALACION DE REJILLAS DE RETORNO, MEDIDAS 18"X12", CON CONTROL DE VOLUMEN, INCLUYE CUELLO HASTA DUCTO DE RETORNO
UND 2,00 0,00
84 E.S/C
SUMINISTRO, TRANSPORTE E INSTALACION DE REJILLAS DE RETORNO, MEDIDAS 24"X12", CON CONTROL DE VOLUMEN, INCLUYE CUELLO HASTA DUCTO DE RETORNO
UND 18,00 0,00
TOTAL REJILLAS DE RETORNO 0,00
OBRAS CIVILES PARA SEGURIDAD UMAS NIVEL 37 85 E.S/C
SUMINISTRO, TRANSPORTE Y FABRICACION DE REJAS DE ROMANILLAS METALICAS, CALIBRE 18, SOBRE BASE DE TUBOS ESTRUCTURALES METALICOS
M2 22,00 0,00
86 E.S/C
MONTAJE DE REJAS EN ROMANILLAS METALICAS Y TUBO ESTRUCTURAL EN SITIO DE OBRA (SOTANO BIBLIOTECA, LADOS ESTE Y OESTE)
Nº Part. Cod. Covenin Descripción de Partida Unidad Cantidad Precio Unitario Total
87 E.464.000.001 FONDO ANTICORROSIVO PARA REJAS M2 45,00 0,00
88 E.461.001.101 ESMALTE EN REJAS METALICAS. M2 45,00 0,00
TOTAL OBRAS CIVILES PARA SEGURIDAD UMAS NIVEL 37 0,00
CONSTRUCCION DE TRINCHERA 89 E.311.110.150
EXCAVACION EN TIERRA A MANO PARA ASIENTO DE FUNDACIONES, ZANJAS, ETC. HASTA PROFUNDIDADES COMPRENDIDAS ENTRE 0m Y 1,50m.
M3 17,52 0,00
90 E.132.421.000 DEMOLICION A MANO DE PAREDES DE BLOQUES E=20cm M2 1,92 0,00
91 E.132.122.000
DEMOLICION DE MIEMBROS VERTICALES DE CONCRETO ARMADO CON EQUIPO LIVIANO (COMPRESOR). HUECO EN MURO. (DIM 0,80 x 0,80 x 0,20m)
M3 0,13 0,00
92 E.121.500.000
DEFORESTACION LIVIANA Y LIMPIEZA DE RASTROJOS, VEGETACION BAJA EN GENERAL CON UNA ALTURA INFERIOR DE 8m, MENOR A UNA HECTAREA, INCLUYE DESRAIZAMIENTO
M2 26,40 0,00
93 E.334.000.220
CONCRETO DE Fc 200 kgf/cm2 A LOS 28 DIAS, ACABADO OBRA LIMPIA, PARA LA CONSTRUCCION DE MACHONES, VIGAS DE CORONA, DINTELES, ARRIOSTRAMIENTO DE PAREDES.(SEGUN DISEÑO).
M3 2,27 0,00
94 E.411.S/C
CONSTRUCCION DE BASES DE BLOQUES DE CONCRETO, ACABADO CORRIENTE, e=15cm. INCLUYE RELLENO DE CONCRETO FC=150 Kg/cm2, FERROPROTECTOR, ESMALTE, APOYOS DE TUBERIA RECTANGULAR 2"x1-1/2" e=1,90mm, L=60cm, ABRAZADERAS DE PLETINA 1"x 3/16" PARA DOS TUBOS CON FORRO D=10", TORNILLOS DE APRIETE DE PLETINA Y RAMPLUGS L=2plg DE ACERO PARA FIJACION DE TUBO BASE. (SEGÚN DISEÑO).PARA BANCADAS DE PISO.
UND 7,00 0,00
95 E.411.041.020
CONSTRUCCION DE PAREDES DE BLOQUES DE CONCRETO, ACABADO CORRIENTE, e=20cm. NO INCLUYE MACHONES, DINTELES Y BROCALES. (LATERALES TRINCHERA).
M2 13,44 0,00
96 E.319.100.000 CONSTRUCCION DE BASE DE PIEDRA PICADA
CORRESPONDIENTE A OBRAS PREPARATIVAS. M3 1,44 0,00
97 E.351.110.210
SUMINISTRO, PREPARACION Y COLOCACION DE ACERO DE REFUERZO RAT=2.100 kg/cm2, UTILIZANDO CABILLA DE DIAMETRO IGUAL O INFERIOR A 3/8" EN INFRAESTRUCTURA
KGF 514,88 0,00
98 E.342.010.114 ENCOFRADO DE MADERA TIPO RECTO, ACABADO CORRIENTE EN
MACHONES, VIGAS DE CORONA, DINTELES. M2 8,36 0,00
99 E.3. S/C
TAPAS DE CONCRETO F'c=210 Kg/cm2 DIM 1,20 x 0,80 x 0,06m. INCLUYE ASAS DE CABILLA D=1/2" ANCHO= 25cm RETRACTILES. (SEGÚN DISEÑO).
UND 15,00 0,00
100 E.3.S./C
APOYOS ANGULARES de 50 x 5mm, LARGO = 1.00m EMPOTRADOS EN CARA INTERNA DE PAREDES DE TRINCHERA. INCLUYE FERROPROTECTOR, ESMALTE, TUBULAR RECTANGULAR DE 2" x 1-1/2" e=1,90mm, L=60cm, ABRAZADERAS DE PLETINAS DE 1" x 3/16" PARA DOS TUBOS CON FORRO D=10" Y TORNILLOS DE FIJACION.(SEGÚN DISEÑO).
UND 11,00 0,00
101 E.3.S/C
APOYOS ANGULARES de 50 x 5mm. INCLUYE FERROPROTECTOR, ESMALTE, ABRAZADERAS DE PLETINA DE 1" x 3/16" PARA DOS CON FORRO D=10", TUBULAR RECTANGULAR DE 2" x 1-1/2" e=1,90mm, L=60cm Y TORNILLOS DE FIJACION.(SEGÚN DISEÑO). EN FACHADA OESTE BIBLIOTECA.
UND 23,00 0,00
102 M.800.111.000 LIMPIEZA FINAL DE LA OBRA. M2 80,00 0,00
103 E.802.120.250
SUMINISTRO, PREPARACION Y COLOCACION DE MALLA SOLDADA DE ACERO DE REFUERZO PARA EL CONCRETO ARMADO CORRESPONDIENTE A OBRAS DE SERVICIO
KGF 28,80 0,00
104 E.802.S/C
CONCRETO Fc 200 kgf/cm2 A LOS 28 DIAS, PARA EL RELLENO DE BLOQUES DE CONCRETO EN PAREDES LATERALES DE CANAL DE SERVICIO.(TRINCHERA).
M3 2,00 0,00
105 E.8.S/C S/C DE FLASHING PARA PROTECCION DE TUBERIAS AEREAS.
(SEGUN DISEÑO). M 27,70 0,00
106 E.8.S/C
S/C DE ANCLAJES KWIK BOLT III 1/4-2-1/4 EN ACERO AL CARBONO PARA FIJACION DE BASES AEREAS EN COLUMNAS DE CONCRETO.(SEGÚN DISEÑO).
UND 40,00 0,00
107 E.8.S/C
S/C DE ANCLAJE QUIMICO HIT MMPLUS CON VARILLA ROSCADA A ROD 3/8 x 5-1/8plg E INSERTO DE TAMIZ HIT SC PARA FIJACION DE BASES AEREAS EN PAREDES DE BLOQUE HUECO. (SEGÚN DISEÑO).
UND 52,00 0,00
108 E.903.141.025
TRANSPORTE NO URBANO EN CAMIONES, DE TIERRA, AGREGADOS Y ESCOMBROS MEDIDO EN ESTADO SUELTO, A DISTANCIAS MAYORES A 20km Y HASTA 50km INCLUSIVE. (50 Km)
M3xKM 972,13 0,00
109 R.910.130.160
ACARREO DE ESCOMBROS CON USO DE CARRETILLA DESDE EL PIE DE LA OBRA HASTA AL SITIO DEFINITIVO DE CARGA A DISTANCIAS MAYORES DE 50m Y HASTA 100m INCLUSIVE EN PENDIENTES MAYORES A 0% Y MENOR O IGUAL A 15% INCLUSIVE. (50m)
M3xM 972,13 0,00
TOTAL CONSTRUCCION DE TRINCHERA 0,00
SUBTOTAL 0,00
IVA 12% 0,00
