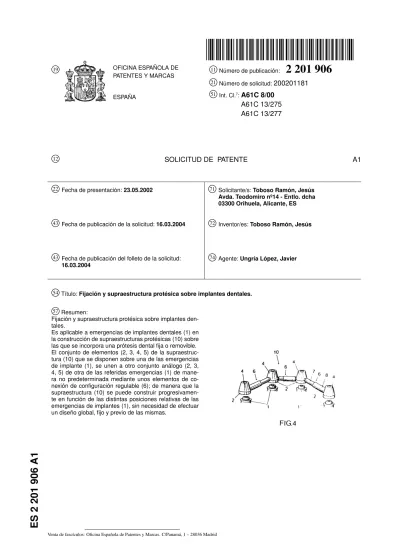

Número de solicitud:200201181 51 Int. Cl.7:A61C 8/00 A61C 13/275 A61C 13/277 12 SOLICITUD DE PATENTE A1 22 Fecha de presentación:23.05.2002 43 Fecha de publicación de la solicitud:16.03.200443
Fecha de publicación del folleto de la solicitud: 16.03.200471
Solicitante/s:Toboso Ramón, Jesús Avda. Teodomiro nº14 - Entlo. dcha 03300 Orihuela, Alicante, ES72
Inventor/es:Toboso Ramón, Jesús74
Agente:Ungría López, Javier54
Título:Fijación y supraestructura protésica sobre implantes dentales.57
Resumen:Fijación y supraestructura protésica sobre implantes den-tales.
Es aplicable a emergencias de implantes dentales (1) en la construcción de supraestructuras protésicas (10) sobre las que se incorpora una prótesis dental fija o removible. El conjunto de elementos (2, 3, 4, 5) de la supraestruc-tura (10) que se disponen sobre una de las emergencias de implante (1), se unen a otro conjunto análogo (2, 3, 4, 5) de otra de las referidas emergencias (1) de mane-ra no predeterminada mediante unos elementos de co-nexión de configuración regulable (6); de manera que la supraestructura (10) se puede construir progresivamen-te en función de las distintas posiciones relativas de las emergencias de implantes (1), sin necesidad de efectuar un diseño global, fijo y previo de las mismas.
ES
2
201
906
5 10 15 20 25 30 35 40 45 50 55 60 DESCRIPCIÓN
Fijación y supraestructura protésica sobre implan-tes dentales.
Objeto de la invención
La presente invención, tal y como se expresa en el enunciado de esta memoria descriptiva, se refiere a una fijación y supraestructura protésica sobre im-plantes dentales, cuya finalidad principal consiste en sustituir novedosa y ventajosamente a las conexiones sobre implantes dentales, facilitando y simplificando la realización de una supraestructura protésica sobre la que se pueda colocar una prótesis fija o removible. Dicha supraestructura se conecta a los implantes den-tales y dispone de elementos que se pueden montar o conectar entre sí de forma que se pueden realizar las conexiones con diferentes distancias y alturas entre implantes, absorbiéndose los posibles disparalelismos entre los implantes.
Antecedentes de la invención
Son conocidas las supraestructuras protésicas pa-ra implantes dentales sobre las que a su vez se coloca una prótesis dental.
Estas supraestructuras presentan el inconveniente de que sus componentes se diseñan de manera con-junta sobre el grupo de implantes en el que debe de colocarse la supraestructura, de manera que se deben de tomar unas medidas muy precisas de la ubicación del conjunto de implantes en la boca del paciente, y además, aun así, es fácil que se produzcan ciertos des-ajustes una vez que se ha realizado la correspondiente supraestructura y se pretende colocar sobre los referi-dos implantes.
Descripción de la invención
Para lograr los objetivos y evitar los inconvenien-tes indicados anteriormente, la invención consiste en una fijación y supraestructura protésica sobre implan-tes dentales que es aplicable a emergencias de im-plantes dentales en la construcción de supraestructu-ras protésicas sobre las que se incorpora una prótesis dental fija o removible.
Novedosamente, según la invención, el conjunto de elementos de la supraestructura que se disponen sobre una de las emergencias de implante, se unen a otro conjunto análogo de otra de las referidas emer-gencias de manera no predeterminada mediante unos elementos de conexión de configuración regulable; con lo que la supraestructura se puede construir pro-gresivamente en función de las distintas posiciones relativas de las emergencias de implantes, sin nece-sidad de efectuar un diseño global, fijo y previo de la misma.
En una realización preferente de la invención, ca-da uno de los referidos elementos de conexión de con-figuración regulable consiste en una barra que presen-ta una parte macho y una parte hembra coaxiales, así como respectivos remates esféricos o rótulas en sus dos extremos libres; de manera que se posibilita la conexión entre cada dos de los referidos conjuntos de elementos para distintas distancias, alturas y angula-ciones de los mismos.
En la realización preferente de la invención, las
seño con función macho, con un elemento antigiro (un cuadrado de tres por tres milímetros entre caras por 0,7 mm. de altura), un tramo cónico de 1,6 mm. de al-tura con una base de diámetro de 3 mm. y una conici-dad de 3◦por lado, y un alojamiento que se introduce en el implante para alojar un elemento pasador o tor-nillo que sujeta eficazmente el conjunto supraestruc-tura-implantes dentales; aportándose una conexión ti-po cono Morse que ofrece la estabilidad demandada para las conexiones de supraestructuras protésicas, y habiéndose previsto un elemento de desconexión o desmontaje de dicha conexión entre la emergencia del implante y un moldeador de barra;
- un elemento denominado moldeador barra, com-ponente de la supraestructura protésica, que dispone: de la conexión hembra correspondiente a la emergen-cia del implante, un alojamiento interior que atraviesa la supraestructura para un elemento pasador o tornillo que sujeta un conjunto de elementos, una base o alo-jamiento para la parte esférica o rótula de un elemento denominado barra, y un tramo roscado en su interior para sujetar el resto de elementos que componen la supraestructura;
- el elemento de conexión denominado barra, compuesto por dos tipos de piezas, una macho y otra hembra, que se montan entre si ofreciendo la posibili-dad de montarse a diferentes longitudes y tanto en su tipo macho como en el hembra dispone de una parte esférica en uno de sus extremos con la función de ró-tula, ofreciendo la posibilidad de montar en diferentes posiciones (longitudes, alturas, angulaciones) el con-junto de la supraestructura, y encontrándose apoyado este elemento sobre el moldeador barra;
- un elemento denominado pilar barra, con la fun-ción de alojar o albergar la parte esférica o rótula de la barra conjuntamente con el elemento moldeador barra, sujetándose este elemento al moldeador barra mediante un elemento roscado que lo sujeta a través de un alojamiento que lo atraviesa;
- el referido elemento roscado, que está diseña-do para fijar los elementos moldeadiseña-dor barra + barra + pilar barra de la supraestructura, disponiendo este elemento de una rosca interior que lo atraviesa para poder sujetar la correspondiente prótesis a la supraes-tructura. Existen diferentes modelos que por ejemplo permiten realizar la sujeción de todos los elementos al implante.
Con la configuración que se ha descrito, la su-praestructura protésica de la invención, presenta la principal ventaja de que se puede construir progresi-vamente en función de las distintas posiciones relati-vas de las emergencias de implante, por lo que no se requiere efectuar un diseño previo y fijo de la totali-dad de la supraestructura, con lo que se podrán absor-ber fácilmente los posibles disparalelismos entre im-plantes, obteniéndose un ajuste final entre emergen-cias de implantes y supraestructura mucho más preci-so que mediante la técnica convencional.
A continuación, para facilitar una mejor compren-sión de esta memoria descriptiva y formando parte in-tegrante de la misma, se acompañan unas figuras en las que con carácter ilustrativo y no limitativo se ha
5 10 15 20 25 30 35 40 45 50 55 60 65
Figura 2.- Representa una vista longitudinal y par-cialmente rota de un elemento denominado barra de la anterior figura 1.
Figura 3.- Representa una vista explosionada de los elementos de la figura 1, a excepción del que apa-rece en la figura 2, mostrándose vistas en alzado de los mismos con secciones diametrales.
Figura 4.- Representa una vista en perspectiva de una supraestructura protésica realizada según la pre-sente invención, y encontrándose en explosión sobre las correspondientes emergencias de implante en las que se aplica.
Figura 5.- Representa una vista en alzado de una parte de la supraestructura referida en la anterior figu-ra 4, encontrándose la supfigu-raestructufigu-ra con todos sus componentes montados y también montada sobre las emergencia de implantes.
Figura 6.- Representa una vista seccionada dia-metralmente y con sus elementos en explosión, de la barra referida en la anterior figura 2.
Figura 7.- Representa esquemáticamente la mane-ra de unir las partes de la barmane-ra de la anterior figumane-ra 6, mediante unas tenazas de punzonado.
Figura 8.- Representa mediante vistas de perfil, varias tallas de barras del tipo de la de la anterior fi-gura 6, para montajes en diferentes distancias.
Descripción de un ejemplo de realización de la in-vención
Seguidamente se realiza una descripción de un ejemplo de la invención, haciendo referencia a la nu-meración adoptada en las figuras.
Así, la fijación y supraestructura protésica sobre implantes dentales de este ejemplo de realización con-siste esencialmente en un conjunto de elementos (2), (3), (4) y (5) que se fijan sobre una emergencia de implante 1, conectándose cada dos conjuntos de di-chos elementos mediante una barra (6) de configura-ción ajustable, para formar la supraestructura (10), tal y como se aprecia en la figura 4.
En esta realización, dicha supraestructura cuenta con:
- una parte del diseño de un implante dental de-nominada emergencia de implante (1) que ofrece: un diseño con función macho, con un elemento antigiro (un cuadrado de tres por tres mm. entre cara por 0,7 mm de altura), un tramo cónico de 1,6 mm. de altura sobre una base de diámetro de 3 mm. y una conicidad de 3◦por lado, un alojamiento que se introduce en el implante para alojar un elemento pasador o tornillo 3 que sujeta eficazmente el conjunto supraestructura
(10) - implantes dentales (1). Este diseño de emergen-cia aporta una conexión tipo cono Morse que ofrece la estabilidad demandada para las conexiones de su-praestructuras protésicas (10). Además, se dispone de un elemento de desconexión o desmontaje de la refe-rida conexión entre la emergencia del implante (1) y un moldeador de la barra (2);
- un elemento denominado moldeador barra (2), que es parte de la supraestructura protésica (10) y que dispone: de la conexión hembra correspondiente a la emergencia del implante (1) (conexión descrita an-teriormente), un alojamiento interior que atraviesa la supraestructura (10) para un elemento pasador o torni-llo (3) que sujeta un conjunto de elementos, una base o alojamiento para la parte esférica o rótula (9) de un elemento denominado barra (6) y un tramo roscado en su interior para sujetar el resto de elementos que componen la supraestructura (10);
- el elemento de conexión denominado barra, compuesto por dos tipos de piezas, una macho (7) y otra hembra (8), que se montan entre si ofreciendo la posibilidad de montarse a diferentes longitudes y que tanto en su tipo macho (7), como en el hembra (8) dis-pone de una parte esférica (9) en uno de sus extremos con la función de rótula. Este elemento (6) con este diseño es el que ofrece la posibilidad de montar en di-ferentes posiciones (longitudes, alturas, angulaciones, etc.) el conjunto de la supraestructura (10). Este ele-mento (6) apoya sobre el eleele-mento anterior moldeador barra (2);
- un elemento denominado pilar barra (4) con la función de aloja o albergar la parte esférica o rótu-la (9) de rótu-la barra (6) conjuntamente con el elemen-to moldeador barra (2), sujetándose este elemenelemen-to (4) al moldeador barra (2) mediante un elemento rosca-do (5) que lo sujeta a través de un alojamiento que lo atraviesa;
- el referido elemento roscado (5), que esté dise-ñado para fijar los elementos moldeador barro (2) + barra (6) + pilar + (4) de la supraestructura (10). Es-te elemento (5) también dispone de una rosca inEs-terior que lo atraviesa para poder sujetar la prótesis a la su-praestructura (10).
Las partes macho (7) y hembra (8) de la barra 6 se unen coaxialmente, y a la distancia oportuna me-diante una tenazas de punzonado (11), tal y como se representa en la figura (7). Dichas barras (6) podrán presentar diferentes tallas o tamaños, en función de las distancias requeridas, tal y como se representa en la figura 8.
5 10 15 20 25 30 35 40 45 50 55 60 REIVINDICACIONES
1. Fijación y supraestructura protésica sobre im-plantes dentales, aplicable a emergencias de implan-tes dentales (1) en la construcción de supraestructuras protésicas (10) sobre las que se incorpora una prótesis dental fija o removible;caracterizadaporque el con-junto de elementos (2, 3, 4, 5) de la supraestructura (10) que se disponen sobre una de las emergencias de implante (1), se unen a otro conjunto análogo (2, 3, 4, 5) de otra de las referidas emergencias (1) de ma-nera no predeterminada mediante unos elementos de conexión de configuración regulable (6); de manera que la supraestructura (10) se puede construir progre-sivamente en función de las distintas posiciones rela-tivas de las emergencias de implantes, sin necesidad de efectuar un diseño global, fijo y previo de la mis-ma.
2. Fijación y supraestructura protésica sobre im-plantes dentales, según la reivindicación 1,
caracteri-zadaporque cada uno de dichos elementos de
cone-xión de configuración regulable consiste en una barra (6) que presenta una parte macho (7) y una parte hem-bra (8) coaxiales, así como respectivos remates esfé-ricos o rótulas (9) en sus dos extremos libres; de ma-nera que se posibilita la conexión entre cada dos de los referidos conjuntos de elementos (2, 3, 4, 5) pa-ra distintas distancias, altupa-ras y angulaciones de los mismos.
3. Fijación y supraestructura protésica sobre im-plantes dentales, según la reivindicación 1, caracte-rizadaporque dichas emergencias de implantes (1), conjunto de elementos (2, 3, 4, 5) y elementos de co-nexión (6), presentan una realización que cuenta con: - una parte del diseño de un implante dental de-nominada emergencia de implante (1) que ofrece: un diseño con función macho, con un elemento antigiro (un cuadrado de tres por tres mm. entre caras por 0,7 mm. de altura), un tramo cónico de 1,6 mm. de altura con una base de diámetro de tres mm. y una conici-dad de 3◦por lado, un alojamiento que se introduce en el implante para alojar un elemento pasador o tornillo
(3) que sujeta eficazmente el conjunto supraestructura (10) - implantes dentales (1); aportando una conexión tipo cono Morse que ofrece la estabilidad demanda-da para las conexiones de supraestructuras protésicas (10); y existiendo un elemento de desconexión o des-montaje de esta conexión entre la emergencia del im-plante (1) y un moldeador de barra (2);
- un elemento denominado moldeador barra (2), componente de la supraestructura protésica (10), que dispone: de la conexión hembra correspondiente a la emergencia del implante (1), un alojamiento inferior que atraviesa la supraestructura (10) para un elemento pasador o tornillo (3) que sujeta un conjunto de ele-mentos, una base o alojamiento para la parte esférica o rótula (9) de un elemento denominado barra (6), y un tramo roscado en su interior para sujetar el resto de elementos que componen la supraestructura (10);
- el elemento de conexión denominado barra (6), compuesto por dos tipos de piezas, una macho (7) y otra hembra (8), que se montan entre si ofreciendo la posibilidad de montarse a diferentes longitudes y que tanto en su tipo macho (7) como en el hembra (8) dis-pone de una parte esférica (9) en uno de sus extremos con la función de rótula, ofreciendo la posibilidad de montar en diferentes posiciones (longitudes, alturas, angulaciones) el conjunto de la supraestructura (10), y encontrándose apoyado este elemento (6) sobre el moldeador barra (2);
- un elemento denominado pilar barra (4) con la función de alojar o albergar la parte esférica o rótu-la (9) de rótu-la barra (6) conjuntamente con el elemen-to moldeador barra (2), sujetándose este elemenelemen-to (4) al moldeador barra (2) mediante un elemento rosca-do (5) que lo sujeta a través de un alojamiento que lo atraviesa;
- el referido elemento roscado (5) esta diseñado para fijar los elementos moldeador barra (2)+ barra (6) + pilar barra (4) de la supraestructura (10), dis-poniendo este elemento de una rosca interior que lo atraviesa para poder sujetar la correspondiente próte-sis a la supraestructura (10).
