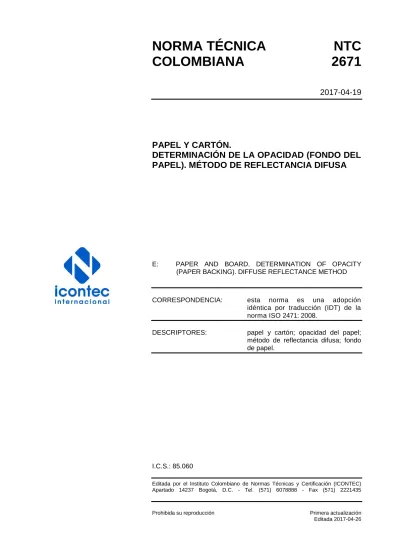

NORMA TÉCNICA
NTC
COLOMBIANA
2671
2017-04-19
PAPEL Y CARTÓN.
DETERMINACIÓN DE LA OPACIDAD (FONDO DEL
PAPEL). MÉTODO DE REFLECTANCIA DIFUSA
E: PAPER AND BOARD. DETERMINATION OF OPACITY (PAPER BACKING). DIFFUSE REFLECTANCE METHOD
CORRESPONDENCIA: esta norma es una adopción idéntica por traducción (IDT) de la norma ISO 2471: 2008.
DESCRIPTORES: papel y cartón; opacidad del papel; método de reflectancia difusa; fondo de papel.
I.C.S.: 85.060
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC) Apartado 14237 Bogotá, D.C. - Tel. (571) 6078888 - Fax (571) 2221435
Prohibida su reproducción Primera actualización Editada 2017-04-26
PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo nacional de normalización, según el Decreto 1595 de 2015.
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental para brindar soporte y desarrollo al productor y protección al consumidor. Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica está garantizada por los Comités Técnicos y el período de Consulta Pública, este último caracterizado por la participación del público en general.
La NTC 2671 (Primera actualización) fue ratificada por el Consejo Directivo de 2017-04-19. Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales.
A continuación se relacionan las empresas que colaboraron en el estudio de esta norma a través de su participación en el Comité Técnico 69 Productos de papel y cartón.
CARVAJAL PULPA Y PAPEL -PROPAL- GRUPO FAMILIA
PAPELES DEL CAUCA - KIMBERLY CLARK COLOMBIA
PAPELES NACIONALES S.A. SENA
SMURFIT KAPPA CARTÓN DE COLOMBIA
Además de las anteriores, en Consulta Pública el Proyecto se puso a consideración de las siguientes empresas:
AGRAF INDUSTRIAL S.A. ALVILLA S.A.
ASOCIACIÓN COLOMBIANA DE LA
INDUSTRIA DE LA COMUNICACIÓN
GRÁFICA -ANDIGRAF-
ASOCIACIÓN NACIONAL DE
EMPRESARIOS DE COLOMBIA -ANDI- CARTONERÍA MOSQUERA S.A.
CARTONES AMÉRICA S.A. CARVAJAL EDUCACIÓN CARVAJAL EMPAQUES S.A.
CARVAJAL SOLUCIONES DE
COMUNICACIÓN
CENTRAL PAPELERA LTDA.
CENTRO DE DESARROLLO
TECNOLÓGICO PARA LA
COMPETITIVIDAD DE LA INDUSTRIA DE LA COMUNICACIÓN GRAFICA -CIGRAF- COLOMBATES S.A.
CORPORACIÓN CENTRO DE
CAPACITACIÓN Y DESARROLLO
TECNOLÓGICO PARA LA INDUSTRIA PAPELERA -CENPAPEL-
CORRUGADOS DE COLOMBIA CUADERNOS Y PAPELES S.A. DRYPERS ANDINA S.A.
EMPACOR S.A.
EMPAQUES INDUSTRIALES DE
COLOMBIA S.A.S. -EMPICOLSA- EMPAQUES NACIONALES LTDA. INDUCARTÓN
INDUSTINTAS S.A.S. KARTTA S.A.
MAXIPAPELES
MINISTERIO DE COMERCIO, INDUSTRIA Y TURISMO
PANAMERICANA LIBRERÍA S.A.
PAPELES Y CORRUGADOS ANDINA S.A. SERVIENTREGA S.A.
SONOCO DE COLOMBIA LTDA. UNIBOL S.A.
ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados normas internacionales, regionales y nacionales y otros documentos relacionados.
NORMA TÉCNICA COLOMBIANA
NTC 2671 (Primera actualización)
RESUMEN
CONTENIDO
Página
INTRODUCCIÓN ... 1
1. OBJETO Y CAMPO DE APLICACIÓN ... 1
2. REFERENCIAS NORMATIVAS ... 1 3. TÉRMINOS Y DEFINICIONES ... 2 4. PRINCIPIO ... 2 5. EQUIPO ... 3 5.1 REFLECTÓMETRO ... 3 5.3 PATRONES DE TRABAJO ... 3 6. MUESTREO Y ACONDICIONAMIENTO ... 3
7. PREPARACIÓN DE LAS PROBETAS DE ENSAYO ... 4
8. PROCEDIMIENTO ... 4
9. CÁLCULO DE LOS RESULTADOS ... 5
10. PRECISIÓN... 5
11. INFORME DE ENSAYO ... 5
NORMA TÉCNICA COLOMBIANA
NTC 2671 (Primera actualización)
RESUMEN
Página
DOCUMENTO DE REFERENCIA ... 11
ANEXO A (Normativo)
CARACTERÍSTICAS ESPECTRALES DE LOS REFLECTÓMETROS
PARA LA MEDICIÓN DEL FACTOR DE LUMINANCIA ... 6
ANEXO B (Informativo)
CAMBIOS ENTRE LA PRIMERA ACTUALIZACIÓN Y LA PRIMERA VERSIÓN
NORMA TÉCNICA COLOMBIANA
NTC 2671 (Primera actualización)
RESUMEN
1 de 11
PAPEL Y CARTÓN.
DETERMINACIÓN DE LA OPACIDAD (FONDO DEL PAPEL). MÉTODO DE REFLECTANCIA DIFUSA
INTRODUCCIÓN
El valor de opacidad depende del principio usado para su evaluación, por lo que se debería escoger un método que se relacione lo más estrechamente posible con la interpretación que se haga de los resultados. El método descrito en esta norma es aplicable cuando se desea medir la propiedad de un papel que determina en qué medida una hoja oscurece visualmente el material impreso sobre hojas de papel similares que se encuentran debajo. No se debería confundir con los métodos basados en la reducción de un contraste normalizado por interposición de papel, opacidad (fondo blanco), conocida anteriormente como relación de contraste, ni con la evaluación de la cantidad y condición de la luz que penetra una hoja (transparencia o translucencia).
El cálculo de la opacidad requiere datos del factor de luminancia que se obtienen midiendo las condiciones especificadas. El factor de luminancia depende de las condiciones de la medición, y particularmente de las características espectrales y geométricas del instrumento usado para su determinación. Por tanto, la presente norma se debería leer conjuntamente con la ISO 2469.
1. OBJETO Y CAMPO DE APLICACIÓN
Esta norma especifica un método para la determinación de la opacidad (fondo del papel) del papel mediante reflectancia difusa.
Se puede usar para determinar la opacidad de papeles o cartones que contienen agentes de blanqueamiento fluorescentes, siempre y cuando el contenido de UV de la radiación incidente sobre la probeta de ensayo se haya ajustado para esté conforme con el del iluminante C CIE usando un patrón de referencia fluorescente suministrado por un laboratorio autorizado por el ISO/TC 6, como se describe en la ISO 2470-1.
La presente norma no es aplicable a papeles o cartones coloreados que contienen tintes o pigmentos fluorescentes.
2. REFERENCIAS NORMATIVAS
Los siguientes documentos normativos referenciados son indispensables para la aplicación de este documento normativo. Para referencias fechadas, se aplica únicamente la edición citada.
NORMA TÉCNICA COLOMBIANA
NTC 2671 (Primera actualización)
RESUMEN
2
Para referencias no fechadas, se aplica la última edición del documento normativo referenciado (incluida cualquier corrección).
ISO 2469, Paper, Board and Pulps. Measurement of Diffuse Radiance Factor.
ISO 2470-1, Paper, Board and Pulps. Measurement of Diffuse Blue Reflectance Factor. Part 1: Indoor Daylight Conditions (ISO Brightness).
3. TÉRMINOS Y DEFINICIONES
Para los propósitos de este documento se aplican los siguientes términos y definiciones.
3.1 Factor de reflectancia (Reflectance Factor), R. Relación entre la radiación reflejada por un elemento de la superficie de un cuerpo, en la dirección delimitada por un cono dado con su ápice en el elemento de la superficie, y la radiación reflejada por el difusor de reflexión total bajo las mismas condiciones de irradiación.
NOTA La relación se expresa a menudo como un porcentaje.
…
BIBLIOGRAFÍA
[1] ISO 186, Paper and Board. Sampling to Determine Average Quality.
[2] ISO 187, Paper, Board and Pulps. Standard Atmosphere for Conditioning and Testing and Procedure for Monitoring the Atmosphere and Conditioning of Samples.
[3] ISO 4094:2005, Paper, Board and Pulps. International Calibration of Testing Apparatus. Nomination and Acceptance of Standardizing and Authorized Laboratories.
[4] ISO 10526, CIE Standard Illuminants for Colorimetry.
[5] ASTM E308-06, Standard Practice for Computing the Colors of Objects by Using the CIE System.
NORMA TÉCNICA COLOMBIANA
NTC 2671 (Primera actualización)
RESUMEN
3
