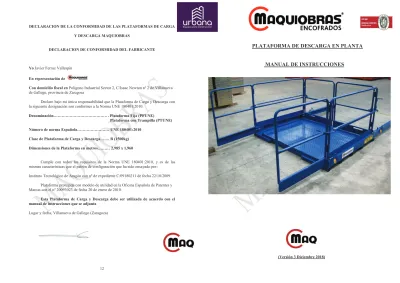

PLATAFORMA DE DESCARGA EN PLANTA
MANUAL DE INSTRUCCIONES
(Versión 3 Diciembre 2018) 12
DECLARACION DE LA CONFORMIDAD DE LAS PLATAFORMAS DE CARGA Y DESCARGA MAQUIOBRAS
DECLARACION DE CONFORMIDAD DEL FABRICANTE
Yo Javier Ferruz Vallespin
En representación de
Con domicilio fiscal en Polígono Industrial Sector 2, C/Isaac Newton nº 2 de Villanueva de Gallego, provincia de Zaragoza
Declaro bajo mi única responsabilidad que la Plataforma de Carga y Descarga con la siguiente designación son conformes a la Norma UNE 180401:2010:
Denominación………. . Plataforma Fija (PFUNE)
Plataforma con Trampilla (PTUNE) Número de norma Española……… UNE 180401:2010
Clase de Plataforma de Carga y Descarga……. B (1500kg) Dimensiones de la Plataforma en metros……… 2,985 x 1,960
Cumple con todos los requisitos de la Norma UNE 180401:2010, y es de las mismas características que el patrón de configuración que ha sido ensayado por:
Instituto Tecnológico de Aragón con nº de expediente C/09180211 de fecha 22/10/2009
Plataforma protegida con modelo de utilidad en la Oficina Española de Patentes y Marcas con el nº 20093023 de fecha 20 de enero de 2010.
Esta Plataforma de Carga y Descarga debe ser utilizada de acuerdo con el manual de instrucciones que se adjunta
Lugar y fecha, Villanueva de Gallego (Zaragoza)
11 Garantía
Nuestras Plataformas de Descarga en Planta gozan de dos años de Garantía, contando a partir de la fecha factura de venta.
Esta Garantía es aplicable contra todo defecto de fabricación, comprometiéndose a reemplazar gratuitamente durante el plazo, todas aquellas piezas cuya fabricación sea defectuosa, siempre y cuando ésta se realice por personal de nuestros distribuidores o Servicio Técnico. Para hacer valer dicha Garantía ésta debe presentarse a nuestro distribuidor o al Servicio Técnico.
Queda fuera de toda Garantía los daños provocados por el propio uso, por no seguir nuestras indicaciones, mala instalación o montaje indebido.
Listado de repuestos más usuales:
Todos estos componentes que relacionamos a continuación son utilizados para los dos modelos de Plataformas
Referencia Descripción Unidades
PFTB Barandillas de protección 2
PFTPI Puertas interiores lado obra 2
PFTPE Puertas exteriores 2
PFTBAP Barra accionadora de puertas 2
PFTTBA Tornillos barra accionadora 4
PFTBP Bisagras de puertas 8
PFTP Pestillos 2
PFTAE Asas de elevación 4
PFTPSP Pivotes sujeción puntal 6
PFTTT Tirador trampilla 1
Lugar donde se encuentran el Libro de Instrucciones y la chapa de características
2 Introducción:
Ante todo darles las gracias por haber elegido nuestras Plataformas de Descarga en Planta para formar parte de sus equipos de trabajo.
Durante las obras de construcción es necesario acopiar materiales de construcción en diferentes niveles de la misma, así como retirar diversos componentes (palets, carretillos, bateas, material de encofrado, etc.). Entre las diferentes alternativas que se utilizan en la actualidad se encuentran las denominadas Plataformas de Carga y Descarga. Este equipo de trabajo está constituido por una estructura auxiliar temporal que se instala en voladizo.
La forma de trabajo supone el movimiento de la carga, mediante grúa u otro equipo de elevación, hasta la correspondiente plataforma. De ésta, se procede a la retirada de la misma mediante los medios adecuados, generalmente transpaletas de obra.
Guarde celosamente éste Manual de Instrucciones, pues puede ser requerido en cualquier momento por personal de obra, Técnicos de Prevención o Inspectores de Trabajo.
La Plataforma con Trampilla (Ref.: PTUNE), como su propio nombre indica, es apropiada para colocarlas todas en la vertical del edificio, pudiendo ésta trampilla abatirla para dejar el hueco libre para tener acceso el cable de la grúa en las plantas inferiores.
Es aconsejable, una vez introducido el material en la planta, dejar siempre la trampilla elevada para facilitar el acceso del cable.
La Plataforma Fija (Ref.: PFUNE), no lleva trampilla abatible, por lo tanto hay que colocarlas siempre escalonadas en las plantas del edificio para que tenga acceso directo el cable de la grúa.
Estas Plataformas de Descarga en Planta cumplen con la norma UNE-180401 de Julio 2010
3 10
asociado altrabajo efectuado por la grúa. En el caso de viento fuerte la grúa deberá de paralizarse y consecuentemente el uso de las Plataformas de Descarga igualmente.
En el caso de nieve o hielo deberá paralizarse los trabajos y limpiar la base de la Plataforma de Descarga.
La velocidad de descenso de la grúa con respecto a la Plataforma de Descarga deberá hacerse a velocidad lenta siendo igual o inferior a 0,20 m/s. Por encima de ésta velocidad exponemos a que la Plataforma de Descarga sufra algún daño estructural al igual que los puntales de sujeción. El desplazamiento deberá hacerse verticalmente, no estando permitido arrastrar la carga para su posicionamiento.
Mantenimiento y conservación antes, durante y después de utilizarlas
Esta acción deberá de supervisarla el Encargado de la obra o el Coordinador de Riesgos Laborales.
Deberemos prestar atención al estado de las barandillas de protección y a sus puntos de sujeción como bulones y casquillos, tuercas, arandelas, pasadores, pestillos y muelles.
Deberemos de forma visual comprobar todos los puntos y cordones de soldadura.
En la Plataforma de Descarga con Trampilla deberemos engrasar o aceitar, como mínimo una vez por semana, los bulones de debajo de la trampilla. Para ésta acción se recomienda hacerlo desde dentro de la Plataforma debiendo de estar las puertas exteriores cerradas y asegurándose el operario con el correspondiente arnés de seguridad si fuera necesario.
Levantaremos la trampilla mediante el tirador y procederemos a engrasar los bulones de giro de la trampilla.
En definitiva que el estado de la Plataforma esté convenientemente para un uso correcto.
Puntos de engrase:
Deberemos engrasar los siguientes elementos semanalmente:
-los pestillos con los muelles de apertura de las puertas -las bisagras de las puertas
-los tornillos de sujeción de la barra accionadota de las puertas -los casquillos inferiores de plegado de las barandillas -los ejes de abatimiento de la trampilla (en el modelo PTUNE)
Almacenaje:
Para su almacenaje, previamente se habrán desmontado las puertas y guardado dentro de la Plataforma. De ésta manera nos aseguramos que cuando la volvamos a utilizarla encontremos todas las piezas.
No se necesita especial cuidado con su almacenaje pudiéndolas dejar bajo cubierto o a la intemperie. Si se apilaran una encima de la otra las puertas deberán guardarse aparte pues dentro de la propia Plataforma se pueden doblar o dañar.. La cantidad máxima recomendada para apilar será de 12 Plataformas.
Tras un periodo largo de tiempo en el que las Plataformas hayan estado fuera de servicio, seguiremos las mismas recomendaciones que para su puesta en servicio como si las fuéramos a usar por primera vez.
Posibles daños en la Plataforma:
Los posibles daños que puedan ser frecuentes por el uso de la Plataforma son los siguientes, y en ellos deberemos prestar atención para evitar en lo posible que ocurran:
- Golpes con el gancho de la grúa en las barandillas laterales y puertas exteriores.
- Golpes con el palet o pinza de la grúa en las barandillas laterales y puertas interiores.
- Elevada velocidad en descenso de la grúa sobre la Plataforma - Caída a distinta altura de objetos pesados sobre la Plataforma - Golpes o enganchones sobre la protección colectiva perimetral interior
Generalidades de la Plataforma
Características:
Peso máximo permitido: 1.500 Kg.
Velocidad máxima de descenso: 0,20 m/s Coeficiente de seguridad: 1,20
Clase de Plataforma: B
Puntales necesarios: 6 (No suministrados)
Dimensiones totales y de trabajo:
Ancho total: 1,96 m.
Largo total: 2,98 m.
Ancho útil de trabajo: 1,80 m.
Largo útil de trabajo: 1,56 m.
Dimensiones para transporte:
Ancho: 1,96 m.
Largo: 2,98 m.
Altura: 0,18 m.
Cubicaje: 1,05 M3
Peso Plataforma Fija: 265 Kg.
Peso Plataforma con Trampilla: 292 Kg.
Materiales utilizados:
Las Plataformas de Descarga en Planta están fabricadas con materiales de alta resistencia, siguiendo un riguroso control de calidad.
Para las vigas longitudinales empleamos vigas en forma “U” de 120 mm.
Para conformar el suelo colocamos chapa lagrimada de 3 mm. antideslizante y para los laterales y puertas empleamos tubo de pulgada.
Las bisagras de las puertas llevan agujeros para su engrase Todo ello soldado eléctricamente
Empleamos para el pintado el Ral 5010, previamente desengrasado para un mayor agarre de la pintura y duración.
9 4
Listado de componentes principales:
01) Larguero Superior 02) Travesaños inferiores
03) Dispositivo de posicionamiento 04) Larguero inferior
05) Superficie de carga y descarga 06) Trampilla abatible
07) Sistema de fijación 08) Dispositivo de elevación
09) Elemento intermedio de protección 10) Protección Individual perimetral exterior 11) Protección Colectiva perimetral interior
-que el sistema de apertura y cierre de puertas efectúe su función correctamente, es decir mientras las puertas más próximas a la obra están cerradas, las puertas del exterior estén abiertas y viceversa.
Prueba de carga inicial:
Una vez hecha la inspección ocular se procederá a hacer la prueba de carga.
Esta prueba de carga tendrá que supervisarla igualmente el Encargado de la obra o el Coordinador de Riesgos Laborales.
Se procederá a cargar la Plataforma con un peso no superior a 1.500 Kg.
Una vez cargada la Plataforma se comprobara que los puntales estén en su posición correcta y no hayan cedido.
Si hubiera algún puntal que se aprecie que ha cedido, se procederá a quitar la carga de la Plataforma y reponer dicho puntal.
Si al quitar el peso se notase que la Plataforma se ha deformado o se aprecia que se ha doblado, se procederá a quitarla inmediatamente y avisar al distribuidor o al fabricante.
Instrucciones de utilización:
La Plataforma de Descarga en Planta deberá estar siempre con las puertas más próximas a la obra completamente cerradas (protección colectiva) quedando las del exterior abiertas . De ésta manera se asegura que el gruista siempre pueda dejar el palet en la planta deseada.
Además en las Plataformas con Trampilla PTUNE, la trampilla deberá estar abierta.
Una vez introducido el palet en la Plataforma, el operario levantará los cerrojos de las puertas y abriéndolas se cerrarán simultáneamente las puertas del exterior, quedando en posición de puertas obra abiertas (protección colectiva), puertas exterior cerradas (protección individual). Comprobado esto el operario podrá introducir el transpalet dentro de la Plataforma y retirar el palet a obra.
Inmediatamente que el palet esté fuera de la Plataforma, el operario deberá hacer la misma operación pero a la inversa, es decir levantará los pestillos de las puertas más próximas a la obra y las cerrará, que simultáneamente se abrirán las de el exterior de la obra.
Es conveniente hacer esta operación para facilitar primero la protección colectiva de las puertas más próximas a la obra cerradas y facilitar la entrada de un nuevo palet.
Es conveniente seguir estas pequeñas y fáciles indicaciones para un correcto uso de la Plataforma en los terminos descritos.
Se prohíbe terminantemente hacer uso de la Plataforma para otros fines que no sean los previstos en éste Manual de Instrucciones haciendo especial mención que será responsabilidad del Encargado de la obra o el Coordinador de Riesgos Laborales.
Se prohíbe terminantemente permanecer dentro y debajo de la Plataforma de Descarga
Riesgos derivados de la Plataforma de Descarga:
Los riesgos intrínsicos que se derivan del uso de la Plataforma son:
-Caídas a distinto nivel -Caídas al mismo nivel
-Golpes y/o atrapamientos de sus partes móviles -Golpes por caída de cargas en suspensión
Capacidad de carga:
La capacidad máxima expresado en Kilogramos que admiten las Plataformas de Descarga es de 1.500 Kg. y bajo ningún concepto deben de cargarse por encima de ésta cantidad.
Acciones medio ambientales:
Con referencia a las presiones ejercidas por la velocidad del viento cabe destacar que las Plataformas de Descarga estarán operativas siempre y cuando su uso esté
5 8
Plataforma sin carga
Plataforma con 1500 Kg Fuerza en Kg. PTUNE 292/PFUNE 265 1796
Momento Kg x m 227,92 1740,66
Puntal 1 294,70 2198,962
Puntal 2 96,427 705,310
Puntal 3 49,672 363,341
Desmontaje:
Se colocarán las ganchos de las eslingas o cadenas en las argollas que hay previstas en la Plataforma para su izado no superando en ningún momento un ángulo superior a 30º, prestando atención a que los pestillos de seguridad de dichos ganchos estén en su posición correcta de cerrados.
Una vez tengamos la Plataforma sujeta con los ganchos, quitaremos los puntales de sujeción y bajaremos la Plataforma al suelo. Una vez en el suelo se puede desmontar, comenzando a la inversa de su montaje, es decir quitamos primero los tirantes y las puertas interiores y exteriores. A continuación plegamos la barandilla dentro de la plataforma y colocamos las puertas encima junto con los tirantes.
Cargas al forjado:
Configuración sistema de fijación:
Nuestras Plataformas de Descarga están pensadas y diseñadas para la colocación de 6 (Seis) puntales telescópicos no suministrados.
Se adecuará la medida del puntal en función de la altura de la planta.
La capacidad para elegir el tipo de puntal adecuado viene determinada por la presión máxima que ejerce sobre los forjados con la Plataforma a plena carga.
Deberemos asegurarnos por el fabricante del puntal, que las cargas máximas que admite dicho puntal son las correctas.
Inspección:
Antes de poner la Plataforma de Descarga en servició deberá supervisarla un Encargado o en su defecto el Coordinador de Riesgos Laborales de la obra. Para su verificación deberán tenerse en cuenta los siguientes aspectos:
-que la Plataforma haga tope en el forjado
-que los puntales estén en su posición y fuertemente apretados
-que las barandillas de protección estén bien puestas y sus casquillos bien alojados en su bulón.
-que las puertas estén en su posición correcta y la barra de apertura-cierre bien sujeta con sus tornillos
-que los pestillos y sus muelles estén convenientemente engrasados y actúen bien
Instrucciones de Montaje:
Manipulación y elevación:
Para manipular nuestras Plataformas de Descarga en Planta deberá de proveerse de eslingas o cadenas de izado con gancho de seguridad en los extremos.
Se colocarán las ganchos de las eslingas o cadenas en las argollas que hay previstas en la Plataforma para su izado, como muestra la fotografía y no superando en ningún momento un ángulo superior a 30º, prestando atención a que los pestillos de seguridad de dichos ganchos estén en su posición correcta de cerrados. Por la posición de dichas argollas, la Plataforma de Descarga ascenderá equilibrada. Una vez comprobado esto se procederá a su colocación en el lugar de la obra previsto.
Esta acción se efectuará una vez tengamos la Plataforma de Descarga completamente montada con las puertas y tirantes
Equipos de protección al montaje:
Los Equipos de Protección Individual serán los mismos que el operario utilice para sus labores dentro de la propia obra como por ejemplo casco, guantes, gafas de seguridad, botas de protección, arneses de seguridad, etc.
Montaje:
A continuación procederemos al montaje de la Plataforma de Descarga asegurándose que el Packing List está completo y no falte ningún elemento
La Plataforma de Descarga se deberá montarse obligatoriamente en el suelo y deberá estar limpio y adecuado para el trabajo del operario.
Queda terminantemente prohibido montar la Plataforma de Descarga en su lugar de trabajo.
Siguiendo estos sencillos pasos montaremos la Plataforma en unos minutos.
Para ello deberá de proveerse del siguiente material:
-2 Llave plana de 17
-Grasa para los pernos y bisagras
7
Paso 4: Colocaremos los tirantes accionamiento de puertas introduciendo el tornillo eje en el agujero de la media luna y apretándolo con su tuerca correspondiente (llave de 17).
El tornillo con su tuerca autoblocante NO debe de pretarse fuertemente pues el accionamiento debe de deslizarse suavemente. Este paso lo repetiremos en las cuatro medias lunas
Paso 5: Introduciremos el pestillo de las puertas en el alojamiento de la media luna y comprobaremos que la puerta se queda estática.
Levantaremos el pestillo introducido en la media luna y abriremos la puerta hacia la obra fijándonos que la puerta exterior se cierra y enclavaremos el pestillo en su correspondiente agujero en la media luna cuando la puerta esté completamente abierta. Haremos lo mismo con la puerta del otro lado.
Una vez comprobado esto, la Plataforma de Descarga estará lista para llevarla a su lugar de trabajo en la planta.
Izaremos la Plataforma con las puertas delanteras abiertas y según el apartado Manipulación y Elevación al principio de éstas instrucciones y aproximándola a la planta haremos tope en el forjado con los perfiles inferiores de la Plataforma.
Sin soltar las eslingas colocaremos los 6 (Seis) puntales en sus alojamientos correspondientes de las vigas que quedan dentro de la obra y los apretaremos fuertemente. Es aconsejable colocar un tabloncillo en la parte superior del puntal.
Una vez tengamos los puntales completamente pretos y seguros quitaremos las eslingas de las cuatro argollas. Al quitar las argollas del lado exterior las puertas de dicho lado deberán de estar cerradas sin peligro para el operario de caída.
La Plataforma de Descarga yá estará lista para usarse 6
Paso 1: Comenzaremos desplegando las barandillas laterales levantándolas de dentro de la propia plataforma y asegurándola con sus casquillos correspondientes en sus dos puntos de anclaje. Haremos la misma operación con la barandilla del otro lado.
Paso 2: De la bolsita en la viga lateral izquierda, donde contiene éste libro de instrucciones, sacaremos las arandelas de las bisagras y las colocaremos en dichas bisagras. Colocaremos las puertas exteriores cada una en su lado y en posición ABIERTA con la media luna en el lado exterior de la Plataforma, introduciendo los pernos en las bisagras correspondientes.
Paso 3: Colocaremos las puertas interiores cada una en su lado y en posición CERRADA con la media luna en el lado exterior de la Plataforma, introduciendo las arandelas y los pernos en las bisagras correspondientes.
